Розетки с таймером включения и выключения - как пользоваться, инструкция

Где можно использовать

Управление электроприборами

Сюда входят практически любое электрооборудование: домашняя бытовая техника, отопление, водяные насосы для полива, аквариумное оборудование, подогрев и освещение вольеров с животными. Назначайте интервалы включения-выключения, автоматизируя процесс, и получайте значительную экономию электроэнергии.

Управление освещением

Автоматизированное включение освещения во дворе или внутри дома в темное время суток избавит вас от самостоятельных действий и сэкономит массу времени.

Часто автоматическое включение света в доме используют в целях безопасности, чтобы отвадить нежелательных гостей от имущества, когда хозяева отсутствуют. В таком случае нужно купить розетку с таймером с функцией генерации случайных включений и выключений.

Управление сельскохозяйственной деятельностью

Если вы владелец сельскохозяйственной фермы, то автоматизация будет просто необходима. Настроив таким образом полив и вентиляцию теплиц, освещение вольеров и кормление животных, можно добиться существенных результатов в регулировании бизнес-процессов и высвободить массу времени, экономя при этом дорогостоящую в таких объемах электроэнергию.

К слову, использование умных розеток позволяет в перспективе экономить 30-40 % всех месячных затрат на электричество.

Преимущества и недостатки розеток с таймером обратного отсчёта

Любое устройство или прибор обладает положительными и отрицательными сторонами, что связано с особенностями конструкции или работы. Розетки с таймером также имеют свои плюсы, но не лишены и недостатков.

К числу положительных моментов можно отнести следующие (которые больше подходят для электронных систем учёта времени):

точность регулировки временного интервала до минуты;
недельные устройства дают возможность выставления заданной программы для определённого дня недели;
наличие возможности автоматического или ручного включения;
электрические модели являются энергонезависимыми благодаря встроенной батарее;
наличие автономной программы более чем на 2 года работы.

ФОТО: noteboox.de Многих пользователей отпугивает кажущаяся сложность настройки прибора

Недостатками розеток со встроенными таймерами считаются:

невозможность выставить значения времени на срок более суток (для механических устройств);
зависимость от источника питания (также для механики);
сложность точной настройки у электрических моделей.

ФОТО: electrikexpert.ru Главным недостатком «механики» является зависимость от питания

Какой вид прибора лучше выбрать?

Перед тем как совершить покупку, опишите свои требования к прибору. С учетом этих факторов и стоит заняться поиском подходящего выключателя. Решите, где будет установлен выключатель – снаружи или будет встраиваться. После решите какие функции интересуют вас, как владельца прибора. Если необходимо активизировать дополнительный функционал придется прикупить некоторые датчики. Или же выберите модификацию, в которой все элементы уже являются частью конструкции.

При выборе рекомендуется следовать таким пунктам:

Учитывайте напряжение, на которое рассчитана работа изделия.
Определитесь с типом управления – механическим или цифровым.
Место установки – в розетку, подрозетник, распредкоробку.
Учитывайте условия эксплуатации, необходима ли защита от влаги.

Учитывайте и периодичность, указанную на таймере выключателя. Если функции предположительно осуществляются несколько раз в сутки, то стоит выбрать суточные модели. На выбор представлены и варианты недельным или месячным таймером.

Более сложная модификация устройства подходит для управления несколькими приборами и питающими линиями

При выборе производителя, стоит обратить внимание на модели известных и проверенных марок. Часто положительные отзывы оставляют про выключатели компании Legrand, Feron, Livolo, Orbis

Применение выключателя с задержкой отключения откроет перед вами новые возможности. Стоит сочетать изделие вместе с опцией «умный дом». Такой подход позволит обеспечить комфортные условия проживания и в тоже время сберечь ресурсы. Благодаря четко установленному интервалу владельцы жилья могут не переживать, если забудут отключить свет. За них это сделать устройство в определенное время. Повышенные меры безопасности в современном мире уже давно стали нормой. Стоит только определиться с моделью, которая подойдет с учетом ваших нужд, ведь зачем переплачивать за функционал, который может так и не пригодиться. Ознакомившись с разнообразием моделей, подобрать подходящий вариант будет проще. При этом изучите технические характеристики выключателя с задержкой отключения, изучите правила программирования прибора. Хорошо, если он сможет функционировать при отключении электропитания.

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

включить устройство в сеть для подзарядки аккумулятора;
на включенной розетке обозначить фактический день недели и время;
задать период включения и выключения с помощью системы программирования;
после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.

Технические характеристики розетки masterclear

При использовании умных розеток необходимо знать общие правила их эксплуатирования. Они, как и большинство электрических приборов, рассчитаны на определённую нагрузку — 16 А, превышение которой может причинить устройству различные повреждения и, даже вывести его из строя.

Например, при включении обогревателя с мощностью 5 кВт, сила тока будет составлять 25 А, что губительно для розетки, она просто сгорит

Также, при подключении штепселя, необходимо обращать внимание, чтобы он был плотно подсоединён. Очищать розетку следует сухой мягкой тканью, до подключения к электрической сети и, ни в коем случае, не мочить её и не погружать в воду

Недельная розетка masterclear имеет
следующие характеристики:

— напряжение сети: 230-240 В;
— частота: 50 Гц;
— минимальный временной промежуток: 1 мин.;
— вид таймера: неделя;
— устройство и управление: электронное;
— диапазон рабочей температуры: -10 … + 40 С;
— количество установленных программ: 8 штук;
— погрешность: -1 … +1 минута в месяц;
— используемая батарея: 1,2 В, что составляет более 100 часов (при отсутствии питания в сети).

В целях безопасности, розетка оборудована специальными задвижками, которые препятствуют прямому контакту различных предметов с её электрическими контактами.

Устройство и принцип действия

Электрическим таймером в розетку является блок из пластика с вилкой для включения. Вилку и розетку разделяет реле, управляемое таймером. Он бывает механическим и электронным. Сердце механического таймера представляет собой барабан с установленными на нем переключателями. Микродвигатель приводит в действие барабан, а исполнительным устройством являются переключатели. При правильной настройке розетки есть возможность сэкономить на электроэнергии, если отключение приборов запрограммировать на часы, наиболее дорогие для потребителя.

Конструкция механических розеток очень простая. Таймер устанавливает переключатели на барабане в определенном порядке и на определенное время. Барабан прокручивается по часовой стрелке вплоть до указателя. Для установки электронного таймера нужно вначале зарядить аккумулятор электронного управления, который способен сохранять настройки около 100 часов. Самые усовершенствованные модели позволяют настроить действие таймера сразу на неделю.

Прежде чем выбрать то или иное устройство, надо знать, для чего оно будет использоваться. Если нужно короткое программирование, к примеру, полить участок с помощью насоса, то вполне можно обойтись механическим управлением. При настройке на длительный срок лучше выбрать электронный таймер. При необходимости включить и выключить электроприбор в определенное время также можно рекомендовать электронную настройку.

Плюсы и минусы розеток-таймеров

Достоинства:
Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

В инструкции к каждой розетке указывается:
общие правила и схемы подключения самой розетки;
регулировка таймера;
принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

У розетки с электрическим таймером имеются такие преимущества:
возможность регулировки времени работы по минутам;
выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
возможность как ручного, так и автоматического включения;
работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
наличие функции имитации присутствия хозяев в доме;
наличие автономной программы более чем на два года.

Недостатки:
В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Создаем реле времени на 12 и 220 вольт

Транзисторные и микросхемные таймеры работают при напряжении 12 вольт. Для использования при нагрузках 220 вольт устанавливают диодные устройства с магнитным пускателем.

Для сборки контроллера с выходом на 220 вольт запасаются:

тремя сопротивлениями;
четырьмя диодами (током более 1 А и обратным напряжением 400 В);
конденсатором с показателем 0,47мФ;
тирристором;
кнопкой пуска.

После нажатия кнопки замыкается сеть, и конденсатор начинает заряжаться. Тирристор, который во время зарядки был открыт, закрывается после зарядки конденсатора. В результате подача тока прекращается, техника отключается.

Коррекция проводится выбором сопротивления R3 и мощностью конденсатора.

Изготовление на диодах

Для монтажа системы на диодах необходимые элементы:

3 резистора;
2 диода, рассчитанные на ток 1 А;
тиристор ВТ 151;
пусковое устройство.

Выключатель и один контакт диодного моста подключают к питанию на 220 вольт. Второй провод моста подсоединяют к выключателю. Тирристор соединяют с сопротивлениями на 200 и 1 500 Ом и диодом. К конденсатору подключают вторые выводы диода и 200-го резистора. Сопротивление на 4300 Ом включают параллельно конденсатору.

С помощью транзисторов

Для сборки схемы на транзисторах необходимо запастись:

конденсатором;
2 транзисторами;
тремя резисторами (номинал 100 кОм К1 и 2 модели R2, R3);
кнопкой.

После включения кнопки заряжается конденсатор через резисторы r2 и r3 и эммитер транзистора. При этом на сопротивлении падает напряжение, так как транзистор открывается. После открытия второго транзистора срабатывает реле.

По мере зарядки емкости ток падает, а с ним напряжение на сопротивление до того показателя, при котором закрывается транзистор и отпускается реле. Для нового запуска необходима полная разрядка емкости, ее выполняют нажатием кнопки.

Создание на базе микросхем

Чтобы создать систему на основании микросхем потребуются:

3 резистора;
диод;
микросхема TL431;
кнопка;
емкости.

Контакт реле подключают параллельно кнопке, к которой подключают «+» источника питания. Второй контакт реле выводят на резистор 100 Ом. Резистор также соединяют с сопротивлениями.

Второй и третий вывод микросхемы соединяют с резистором на 510 Ом и диодом соответственно. Последний контакт реле также подключается к полупроводнику, с исполняющим устройством. «–» источника питания подключают к сопротивлению на 510 Ом.

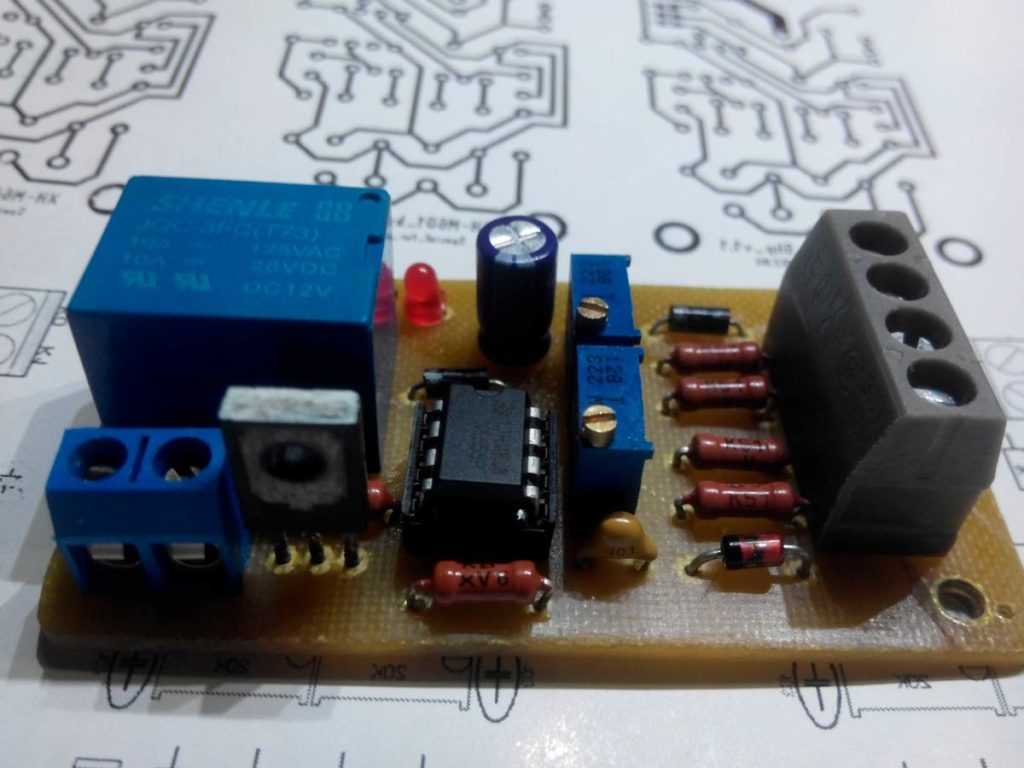

С использованием таймера ne555

Наиболее простая в исполнении схема с интегральным таймером NE555, поэтому такой вариант используется во многих элекросхемах. Для монтажа контроллера времени потребуются:

плата 35х65;
файл программы Sprint Layout;
резистор;
винтовые клеммники;
точечный паяльник;
транзистор;
диод.

Схема монтируется на плате, резистор располагается на ее поверхности либо выводится проводами. В плате есть места для винтовых клеммников. После впаивания комплектующих, излишки пайки удаляют и проверяют контакты. Для защиты транзистора параллельно реле монтируется диод. В устройстве устанавливается время срабатывания. Если к выходу подключить реле, можно корректировать нагрузку.

пользователь нажимает кнопку;
схема замыкается и появляется напряжение;
загорается лампочка и начинается отсчет времени;
после истечения установленного периода лампочка гаснет, напряжение становится равным 0.

Пользователь может регулировать интервал работы часового механизма в пределах 0 – 4 минуты, с конденсатором – 10 минут. Транзисторы, используемые в схеме – биполярные устройства малой и средней мощности типа n-p-n.

Задержка зависит от сопротивлений и конденсатора.

Многофункциональные устройства

Многофункциональные контроллеры времени выполняют:

отсчет времени в двух вариантах одновременно в течение одного срока;
параллельный отсчет временных отрезков постоянно;
обратный отсчет;
функцию секундомера;
2 варианта автозапуска (первый вариант после нажатия кнопки пуск, второй – после подведения тока и истечения установленного периода).

Для работы устройства в нем устанавливается блок памяти, в котором сохраняются установки и последующие изменения.

На что обращать внимание при покупке?

Прежде чем, купить электронный таймер розетку, стоит изучить инструкцию к ней и обратить внимание на некоторые параметры

Цикл работы

Таймер может работать двумя способами, в связи с чем устройства делятся на два типа:

розетка с таймером недельная – работа подключенного устройства контролируется в зависимости от дня недели. Это удобно, например, при работе бойлера с горячей водой, когда обитатели жилья с понедельника по пятницу пребывают на работе или в школе и горячая вода в дневное время не требуется, а в выходные они проводят это время дома.
розетка с таймером суточная – работу таймера можно запрограммировать с использованием 24-часового цикла работы, например, подключенное устройство будет включаться каждые 15 минут на 15 минут.

Очень часто выключатели оснащены возможностью программирования в обоих направлениях, благодаря чему пользователь не должен на этапе покупки решать, как настроить таймер розетку, какой цикл работы для него подходит.

Стоит внимательно почитать инструкцию к розетке с таймером включения и выключения, и проверить, сколько комбинаций можно установить и сколько циклов включения и выключения можно запрограммировать.

Подключение

В продаже можно встретить два вида подключения этих устройств:

через электрические розетки – подключается непосредственно к контакту;
через DIN-рейку – ее можно установить на шкафчике домашнего электрощита.

Питание

Большинство программаторов, доступных на рынке, предназначены для домашнего использования и подключения к источнику питания 220-230 В.

Встроенный аккумулятор

Нередко для дома или квартиры люди решают купить механический таймер розетку, который после аварийного отключения и последующего включения электричества, сам включается и без проблем продолжает работать, так как введенные параметры не сбиваются. Однако в настоящее время многие электронные розетки-таймеры имеет защиту в виде встроенного аккумулятора, который поддерживает работу устройства даже после потери питания, таким образом, прибор может продолжать работать в установленном режиме даже после аварийного отключения электричества.

Максимальная мощность нагрузки

Это очень важный параметр, который позволяет определить, какие устройства можно подключить к розетке с таймером. Перед покупкой следует проверить мощность приборов, которые будут управляться по времени, и на основании этого подобрать подходящую модель.

Точность программирования

Вышеуказанный параметр позволяет установить с заданной точностью время, когда нужно выключить/включить устройство. Наиболее точными являются цифровые электронные розетки-таймеры, которые позволяют запрограммировать устройство с точностью до 1 минуты. Механические программаторы позволяют чаще всего установить время с точностью 5-15 минут.

Сертификаты и безопасность

Если таймер находится в месте, подверженном неблагоприятным воздействиям, например, на открытом воздухе, стоит проверить, имеет ли устройство соответствующие сертификаты, свидетельствующие о хорошей герметичности и прочности корпуса.

Одним из наиболее часто применяемых стандартов является IPxx (вместо х на устройстве указаны конкретные цифры), где первая цифра определяет степень пыленепроницаемости, вторая – степень влагозащищенности. Чем выше цифры, тем выше защита от внешних воздействий.

Как настроить?

Настроить работу механического таймера розетки довольно просто. Вначале с помощью подвижного крутящегося циферблата выставляем текущее время. Крутить можно только по часовой стрелке, в противном случае можно повредить механизм. На кнопках по кругу циферблата выставляются промежутки времени, в которых должна подаваться энергия на подключенный прибор. Только после этого включаем розетку таймер в сеть, а уже после вставляем в настроенный агрегат вилку прибора.

Программирование электронных коммутаторов более сложный процесс. У каждой модели есть свои особенности настройки, которые можно посмотреть в прилагаемой инструкции. Но для этой разновидности существует однотипный алгоритм настройки.

До начала программирования устройства необходимо его включить в сеть, для того чтобы зарядился интегрированный аккумулятор. Время, необходимое для полного заряда, указано в инструкции. Примерный регламент 12-14 часов.
Далее необходимо очистить предыдущие настройки таймера. Для этого существует кнопка M Clear. Она и сбрасывает предыдущую программу.
Установить текущее время, день недели, и как они будут отображаться.
Таймер программируется с помощью встроенной системы сутки/неделя. Настроить можно как включение и отключение прибора, так и целые комбинации в течение суток. Если в какие-то дни режимы похожи, эти дни в настройках можно будет объединить.
Для сохранения настроенного режима необходимо нажать на кнопку Time или CLK – на различных аппаратах по-разному – и удержать в течение 5 секунд, пока на дисплее не появится обозначение текущего времени.
Далее аппарат вставляют вилку в розетку. Устройство готово к работе. Теперь в розетку-таймер можно подключать необходимый прибор.

С каждым прибором идет памятка на русском языке, возникающие трудности можно решить, обратившись к ней.

О том, как настраивать механический таймер, смотрите в следующем видео.

Электронная

На примере модели ТМ24 рассмотрим, как настроить электронную розетку с таймером.

При первом включении необходимо оставить устройство на 12-14 часов в розетке для зарядки встроенной батареи.

Функции кнопок:

В данном программаторе имеется возможность настройки двадцати программ включения и выключения.

Как видно из схемы — пункт 1, имеется возможность установки программы с понедельника до воскресенья. То есть в одно время включилось и выключилось. Настройка отдельных программ по дням недели со 2-го до 8-го пункта. Комбинация программы по рабочим дням с понедельника по пятницу п. 9 или только на выходные (субботу и воскресенье) п.10. На шесть дней в неделю пункт 11. Через день понедельник, среда, пятница п. 12. Вторник, четверг, суббота п. 13. Три дня подряд пункт 14 и 15.

Чтобы начать пользоваться розеткой, необходимо сперва настроить текущее время. В течение 5 секунд необходимо удерживать SET, пока не замигает день недели. Кнопками RIGHT или LEFT устанавливаем нужный день. Повторное нажатие и удержание на SET переводит нас на установку часов. С помощью RIGHT или LEFT устанавливаем нужное время. Эту же процедуру повторяем для установки минут.

Теперь можно приступить к настройке программы. Сделать это можно следующим образом:

Нажать и удерживать RIGHT, пока не появится „1_ON“, это первый таймер.
После этого нажмите и удерживайте SET до тех пор, пока не замигает дни недели, кнопками RIGHT или LEFT выбираем нужный день или комбинацию дней.
Далее с помощью SET выбираем часы и RIGHT или LEFT нужное значение, и так далее с минутами.
Затем повторяем операцию с удержанием RIGHT, до появления значения „OFF_1“.
Повторяем настройку аналогично пункту выше, устанавливаем день, час и минуты.
Чтобы выйти из режима программирования необходимо нажать CLK.

Нажмите кнопку MANUAL для сброса текущих настроек программы, чтобы задать новые параметры. Для принудительного включения или отключения таймера есть функция «MANUAL», которая имеет три режима: «MANUAL-OFF», « MANUAL-ON», «MANUAL-AUTO». В режиме OFF таймер не выполняет программ и находится в состоянии выключено. В режиме ON устройство находится в принудительном положении включено, а в режиме AUTO происходит выполнение программ.

Для имитации присутствия человека на розетке есть интересная кнопка RND. Эта функция с плавающим опережением таймера, которое произвольно варьируется от двух минут до получаса. Отработка временного интервала происходит с учетом опережения. Включение электроприборов не привязано жестко к определенной минуте, что может поставить в замешательство воров, пытающихся выяснить дома люди или нет.

Инструкция по установке параметров электронной розетки предоставлена на видео ниже:

Настройка остальных розеток с таймером ничем не отличается от алгоритма установки, описанного нами в примере, и не должно вызывать трудностей. Не забывайте переводить часы на зимнее и летнее время для более корректной работы устройства.

Надеемся, наша инструкция была для вас понятной и полезной. Теперь вы знаете, как настроить розетку с таймером механического и электронного типа!

Будет интересно прочитать:

Настройка датчика движения для освещения
В розетке две фазы – что делать
Как экономить электроэнергию в частном доме

Обзор популярных моделей

Самые популярные среди потребителей модели устройств:

Theben 26. Считается одной из самых простых и одновременно надежных розеток, выпускается на территории Германии и характеризуется высоким ресурсом эксплуатации. Когда цикл активации и отключения срабатывает, устройство предупреждает хозяина об этом посредством специального щелчка. При заводе таймера розетка функционирует без шума, что более характерно для изделий китайского производства. Единственным недостатком можно назвать отсутствие световой индикации, но этот минус не критичен. Параметр максимальной нагрузки составляет 16 Ампер.
Theben 26 IP 44. Эта модель практически идентична той, что описана выше, только ее основное отличие заключается в наличии влаго- и пылезащищенного корпуса. Этот нюанс особенно важен, если розетка будет установлена вне помещения, на улице. По всем остальным характеристикам устройство соответствует вышеописанной модели — механическая система управления, максимальный параметр силы тока составляет 16 Ампер. Стоимость таких устройств может достигнуть трех тысяч рублей, но это обусловлено высоким качеством комплектующих и сборки. К основным особенностям следует отнести бесшумную работу устройства, а также звуковое оповещение хозяина о срабатывании цикла.
E. Next T11. Простое по конструкции устройство механического типа, производится российской компанией. По утверждению производителя, процедура изготовления соответствует всем европейским стандартам, что свидетельствует о высоком качестве изделий. Помимо розеток, компания занимается выпуском бытовых источников освещения, а также щитового оборудования. При всех преимуществах устройство обладает довольно низкой ценой, купить такую розетку на рынке можно за 400 рублей. Величина нагрузки составляет 16 Ампер.
E. Next T14. В отличие от предыдущей модели это — электронная розетка с запасом таймера в одну неделю. Специалисты позиционируют изделие как высококачественный девайс с широкой функциональностью и простым управлением. Потребитель может задать нужный график срабатывания розетки каждый день на протяжении недели. Величина максимальной силы тока при нагрузке составляет 16 Ампер. Качество сборки не сравнится с немецкими изделиями, но за доступную цену это неплохой вариант.
Feron TM 22/61925. Вариант отечественного производства характеризуется невысокой стоимостью и возможностью работы в российских условиях. Качество сборки неплохое, но эту модель нельзя назвать самой надежной. Производитель предоставляет потребителю гарантию на 14 дней, что настораживает. При покупке поинтересуйтесь у продавца, стоит ли брать эту розетку. Обычно реализаторы знают, в какой партии товаров возвратов больше всего. Параметр максимальной нагрузки составляет 16 Ампер, устройство оснащается электронным программатором и недельным таймером. На цифровом экране выводятся основные параметры устройства, настройки и время.
Digitop РВ-1С. Модель с электронным таймером, но существенным недостатком является то, что счетчик рассчитан на одни сутки. Наличие электроники способствует более упрощенной настройке девайса и значительно увеличивает его возможности. Потребитель может запрограммировать различные временные интервалы для активации и отключения оборудования, а не цикличные, как на большинстве моделей. Максимальная величина тока при нагрузке составляет 10 Ампер, этого достаточно для среднестатистической квартиры. Несмотря на то что производство розеток налажено в России, компания поставляет на рынок изделия, характеризующиеся высокой надежностью и качеством.
HS Electro T-10. Компания занимается выпуском счетчиков, временных реле и прочей электроники. Эта модель розеток по характеристикам соответствует вышеописанному изделию, но оснащается электронным таймером с суточным счетчиком. По сравнению с механическими вариантами наличие электроники делает HS Electro T-10 более надежной. Устройство обладает высоким сроком службы и гибким меню, позволяющим произвести настройку разных циклов активации и отключения. Величина максимально допустимого тока при нагрузке составляет 10 Ампер.

Как пользоваться розетками с таймером: рекомендации по настройке

Все однотипные разъемы с таймером имеют одинаковое устройство. Поэтому инструкция по их настройке выглядит примерно одинаково, независимо от марки и модели.

Как пользоваться розетками с таймером (механическим или электронным):

Электронные приборы настраиваются с помощью кнопок, расположенных на корпусе (Таймер, День, Неделя, Включить, Выключить, Авто, Часы, Минуты). К каждой модели прилагается подробная инструкция, где описан этот процесс.
Розетки с механическим таймером — для настройки нужно вращать барабан с разметкой, которая определяет интервал времени и цикличность прибора.

Настройка механической розетки с таймером: инструкция по эксплуатации

У механических моделей самая простая конструкция. Поэтому с их настройкой обычно не возникает проблем. Все устройства имеют крутящийся барабан с циферблатом. С его помощью задаются все параметры.

Самым простым в использовании является механический таймер

Процесс настройки большинства механических моделей выглядит следующим образом:

Для начала нужно тщательно изучить инструкцию, которая прилагается к устройству в коробке. В ней производитель информирует пользователей о возможностях прибора и рассказывает, как его правильно настроить.
Необходимо установить отметку на разъеме с таймером на текущее время

При этом регулятор нужно вращать очень осторожно, чтобы не сломать его в процессе. Производители рекомендуют совершать движение только по часовой стрелке

Таким образом, вероятность случайно повредить барабан практически исключается, что позволяет значительно продлить срок службы изделия.
Затем следует выставить время, когда устройство будет срабатывать (выключать или, наоборот, подавать электричество на прибор). Час на циферблате разбит на равные отрезки. В большинстве моделей можно поставить таймер на 15 минут минимум.

После того, как время срабатывания установлено, можно включить прибор, который будет контролироваться, в розетку.

Настройка электронного таймера Masterclear: инструкция производителя

Masterclear — одна из самых популярных розеток с функцией отсчета времени. Высокий спрос на продукцию этого производителя объясняется тем, что разъемы имеют более понятную систему настройки в сравнении с другими фирмами.

Двойная розетка Masterclear с таймером включения/выключения

Как настроить розетку с таймером электронного типа:

Чтобы заданные настройки сохранились в памяти прибора, в нем установлена встроенная батарея. Сначала нужно ее зарядить.
Все установленные ранее настройки нужно сбросить. Для этого предназначена красная кнопка. Обычно она слегка утоплена и располагается под дисплеем.
Удерживая клавишу «Clock», нужно выставить время. Не отпуская эту кнопку, следует нажать на «Hour», чтобы указать часы, и «Minute» — минуты. Клавиша «Timer» позволяет изменить формат, в котором будет отображаться время.
Аналогичным образом осуществляется настройка дней недели. Удерживая клавишу «Clock», нужные параметры задаются с помощью кнопки «Week».
Чтобы настроить цикл, согласно которому будет происходить включение и выключение, следует нажимать клавишу «Timer» до тех пор, пока на экране не появится надпись — «Включить» («ON»). После этого выставляются необходимые часы, минуты и дни недели.
Функция отключения настраивается точно так же. Только нужно дождаться, когда при нажатии кнопки «Timer» появится надпись — «Выключить» («OFF»).
Чтобы выйти из меню настроек, нужно нажать клавишу «Clock».

Для настройки таймера Masterclear можно использовать одну из восьми встроенных программ
