Проводка в бане и парилке: правила и рекомендации

Между предбанником и баней

Устройство бань индивидуально, самый простейший вариант — это когда в коробке есть только одна перегородка между предбанником и баней. Это при совмещенной парной и мойке. При этом в такой предбанник может выводиться топка печки.

А может быть другой вариант, когда помещения бани следуют одно за другим «анфиладой» — из предбанника попадаете в мойку, оттуда в парную. Есть более сложные варианты с предбанником, но рассматривать все варианты не имеет смысла, давайте определим задачу по отношению к предбаннику.

Пока тепло — никаких забот. В холода температура в предбаннике должна быть комфортной для раздевания и одевания людей

Неважно, только верхнюю одежду вы там оставляете или всю. Чем дальше от предбанника находится парная, тем проблематичнее с помощью печки обогреть предбанник

Между мойкой и предбанником

Если предбанник совсем далеко от парной… Ну тут либо надо думать о дополнительной системе отопления — в виде второй печки или обогревателя, водяного отопления в радиаторе и теплого электрического пола (из водяного придется сливать воду как-то), либо же настроить систему вентиляции таким образом, чтобы вы были в состоянии вытягивать холодный воздух со всей бани, а возвращать подогретый.

Вариант с вентиляцией (воздуховоды, например) в конечном итоге дает владельцу возможность более тонкой настройки бани по своему усмотрению. Разумеется, в перегородке надо будет делать отверстия. Делаются они в любом материале, тут ограничений нет.

Перегородка в бане между мойкой и предбанником со стороны мойки должна быть влагонепроницаемой, это достигается за счет, скажем, использования материалов для ванных комнат, например, влагостойкого гипсокартона (КГЛВ) под отделку плиткой. Однако следует помнить, что он не любит воздействие высоких температур, поэтому стенки следует предварительно утеплить.

Между парилкой и предбанником

Когда перегородка между парилкой и предбанником, можно просто открыть дверь, если помещения смежные с дверью, можно сделать продухи с заглушками или поставить, как предлагалось выше, внизу вентилятор. Температура поднимется.

Вообще, материал, из которого сделана перегородка между парилкой и предбанником, может быть любой. Конечно, если это кирпич, вам понадобится много времени, чтобы его прогреть, если он не утепленный, но и кирпич не помеха для того, чтобы сделать продухи.

Внутренняя проводка в бане

Баня не ограничивается одной парилкой, а имеет как минимум предбанник и, возможно, моечное отделение, поэтому каждому ее помещению присущи свои особенности, которые принимаются во внимание при монтаже внутренней проводки. Монтаж электропроводки, как правило, начинается от электрического щитка

Для размещения распределительного щитка подыскивается наиболее сухое место, которым может оказаться предбанник (тамбур) или комната отдыха, а его расположение учитывает свободный доступ и удобство эксплуатации, например, по высоте на уровне человеческого роста.

Предпочтение отводится монтажу в бане скрытой электропроводки, а огнеупорные материалы стен способствуют использованию этого способа, когда электрические провода помещаются в специально подготовленные канавки (штробы) или в имеющиеся шахты, образованные пустотами шлакобетонных стен.

В бане со стенами из древесины используется обычно открытый способ внутренней проводки, но в парилках и моечных помещениях запрещается для размещения проводов использование металлических труб или гофрированных металлорукавов.

При внутренней прокладке проводов надо стремиться использовать цельные кусок кабеля от силового щитка до электрических приборов, избегая использования распределительных коробок, которые, в случае необходимости, следует размещать вне парилки и моечного отделения, а в переходах через стены использовать металлические гильзы.

К одному УЗО, установленному в электрощитке, разрешается подключение нескольких групповых линий, но посредством отдельных автоматических выключателей.

В парилках и моечных помещениях не допускается устанавливать управляющие и какие-либо распределительные устройства, поэтому пульты управления той же электрокаменкой и электрокотлом или понижающие трансформаторы и импульсные блоки питания для галогеновых ламп или светодиодного освещения следует выносить за пределы таких помещений.

Пошаговая инструкция по крепежу электропроводки в бане своими руками

Перед работой должна быть готова общая схема электрификации бани. Новичкам браться за такой процесс без контроля специалиста не стоит. Делать это нужно только под четким руководством мастера, иначе это грозит коротким замыканием из-за ошибок при подключении.

Распределительную коробку, розетки, выключатели можно ставить только в сухом помещении. Подойдет предбанник, комната отдыха.

Весь процесс установки состоит из четырех этапов.

Установка электрощита

Происходит с учетом таких условий:

Место под монтаж ‒ сухое, хорошо проветриваемое.
В помещении не скапливается конденсат, нет повышенной влажности.
К щиту можно свободно подойти.
Участок помещения ярко освещается.
Рекомендуемая высота монтажа коробки – 1,5‒1,8 м от пола.
В небольших банях для однофазной проводки допустимо применять трехжильный кабель.

Разводка электрики начинается именно от центрального щита.

Он оснащается:

вводным автоматическим выключателем;
УЗО;
автоматами под бойлер, электрокаменку, светильники.

Так же идет расчет мощности для каждого отдельного автомата.

Прокладка проводов

В зависимости от материала бани используется открытый или закрытый способ укладки (рассмотрено в разделе выше). Вблизи электрического часто пускают провод под интернет и телефонию.

Вывод выключателей и розеток

Когда кабель проложен, можно начинать собирать розетки, выключатели. Рекомендуемое расстояние их установки ‒ 90 см от пола. Они фиксируются во всех комнатах, кроме парной. Если элементы будут находиться вблизи парной, то лучше выбрать варианты с защитными крышками.

Монтаж освещения

Для освещения берутся приборы класса защиты IP44.

В парную, душевую ставят влагозащищенные светильники, которые крепятся на стену.

Спросом пользуются оптоволоконные лампы. Они устойчивы к перепадам температур, влажности, дают мягкий рассеянный расслабляющий свет.

Отлично смотрятся встроенные светильники, особенно когда отделка выполнена вагонкой.

Рекомендуемый материал корпуса ‒ металл, плафоны лучше брать из стекла. Такие требования к светильникам в парной. В остальных помещениях ограничений в выборе осветительных приборов нет.

Разводка

Существуют определенные принципы разводки, которые верны при построении любой схемы электропроводки в бане, зависящей от конкретных условий. То есть схему вы строите для данной планировки помещений, но руководствуетесь общими правилами.

Выше мы уже говорили о том, что представляет собой устройство электрощита. Вы помните о группах потребителей, на каждой из которых стоит собственный автомат защиты.

ВАЖНО! На каждой силовой установке может (и должен) стоять автомат защиты.

А вот осветительная и розеточная группы потребителей вполне допускают подключение нескольких потребителей последовательно с помощью ответвлений в разветкоробках.

ЗАПОМНИТЕ! Обычно на один кабель ставится не более пяти розеток или светильников. Если их у вас больше, делайте вторую одноименную группу.

Правила говорят, что помимо автоматов защиты целесообразно ставить УЗО, особенно это касается электрооборудования влажных помещений.

Устройства защитного отключения – УЗО

Существует две основные схемы проводки в бане (да и не только в ней), а также третья схема, представляющая собой комбинацию первых двух.

Первая схема – последовательная

Выше мы уже говорили, что розетки и светильники можно подключать последовательно на один питающий кабель, просто делая в нужных местах отводки от него внутри распределительных коробок.

Кстати, если интересно, можете почитать наши разборы термостойких светильников для сауны и о том, нужны ли особые светильники в парной русской бани.

Эта схема является наиболее простой и потому популярной. Кроме того, ее можно назвать более бюджетной, потому что при ее использовании нет нужды на каждого потребителя тока ставить отдельный автомат. В случае с описанными группами потребителей это нерентабельно.

Вторая схема – «Звезда»

Речь идет о параллельном подключении, которое еще называется «звезда». Такое название можно объяснить, наверное, тем, что от каждого из потребителей тока к щитку тянется кабель-«луч», что при наличии достаточного количества потребителей должно образовывать действительно что-то вроде «звезды».

Есть случаи, когда такое подключение рентабельно. Точно можно сказать, что оно рентабельно для мощных потребителей тока, который нуждаются в особых кабелях с большим сечением, особых розетках. Но в нем нужды, когда речь идет об однородных маломощных потребителях.

«Звезда» затратна, потому что на каждый кабель ставится автомат, увеличивается число и длина кабелей, щиток приходится брать более мощный, да и работы по такой установке куда сложнее и, соответственно, дороже.

Поэтому оптимальнее комбинированный способ.

Третья схема – «Шлейф»

Собственно, ее мы и описываем с начала этой статьи. Это когда в щитке создаются группы потребителей, а некоторые кабели ведут к единичным мощным потребителям.

Кстати, светодиодные светильники, которые модно ставить в парилку, обычно ставятся из-за низкого вольтажа, что требует установки либо трансформатора, либо блока питания (драйвера). Поэтому есть резон выделить светодиоды в отдельную группу потребителей.

***

В общем, ваша задача – взять план своей бани, определиться с количеством розеток, источников света и силовых установок, сначала набросать их количественно на плане, потом определиться с расположением более точным. После этого вы переходите к детальному планированию с учетом высоты и геометрии прокладки кабелей.

ВНИМАНИЕ! Кабель кладется по прямой, все перепады высот делаются под прямым углом.

Еще несколько правил:

установите розетке на высоте 40-50 см от пола;
выключатели – 90;
желательно делать подводку для розеток снизу, а для выключателей – сверху;
отступ от потолка – 15 см.

Ниже вы можете посмотреть вариант недетализированной разводки проводов в бане:

Изготовление перегородки из пеноблоков

Пеноблоки (из газо- или пенобетона) отличаются тем, что при незначительном (по сравнению с кирпичом) весе имеют большие размеры, а значит, кладка будет проводиться намного быстрее.

Пеноблоки перегородочные

Стандартные блоки имеют высоту в 300 мм и длину в 600 мм. Толщина зависит от типа помещения, где планируется обустройство перегородки, но в большинстве случаев используются изделия на 75 мм, 100 мм и 150 мм. Стоимость пеноблоков колеблется в пределах 21,5-49,5 р., в зависимости от толщины.

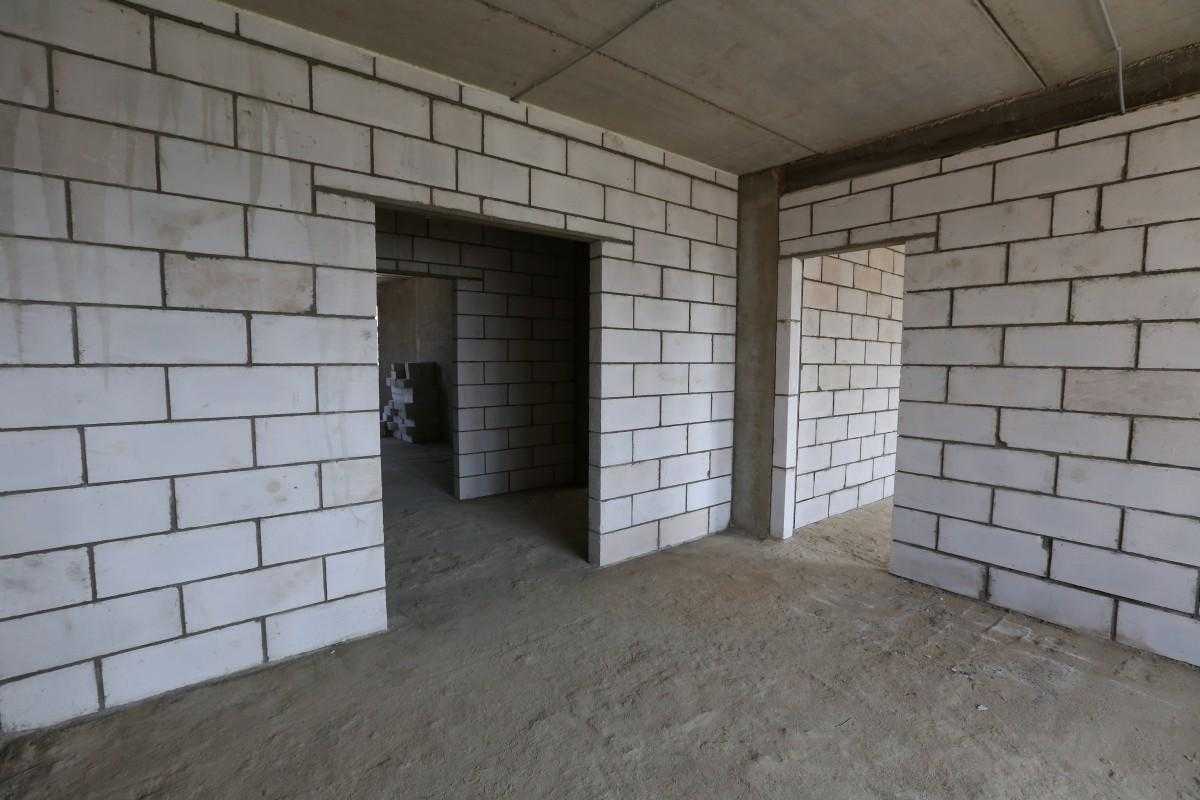

Межкомнатные перегородки из пеноблоков

Процедура кладки мало чем отличается от предыдущего варианта, но некоторые отличия все же есть. Ниже приведена последовательность действий.

Процедура кладки

Этап первый. Разметка

Вначале пол и стены подготавливаются так же, как и в случае с кирпичной кладкой. Затем натягивается шнур и размечается дверной проем. В соответствии с разметкой «насухую» выкладывается первый ряд блоков, при необходимости производится обрезка. Для этого подойдет болгарка, хотя лучше воспользоваться ножовкой по камню. В отсутствие этих инструментов применяется простая ножовка.

Резка блока

На место будущей конструкции кладется гидроизоляция (подойдет рубероид) двумя слоями.

Этап второй. Монтаж

Для кладки пеноблоков используется специальный клей, который нужно развести в соответствии с инструкцией производителя. Клей нужно замешивать электродрелью со специальной насадкой-миксером. Клеевой состав наносится на пеноблок слоем в 3 мм, затем блок ставится на место и простукивается, проверяется вертикальность/горизонтальность. Каждый новый ряд пеноблоков необходимо смещать где-то на ½ ширины изделия, чтобы перегородка получилась более прочной.

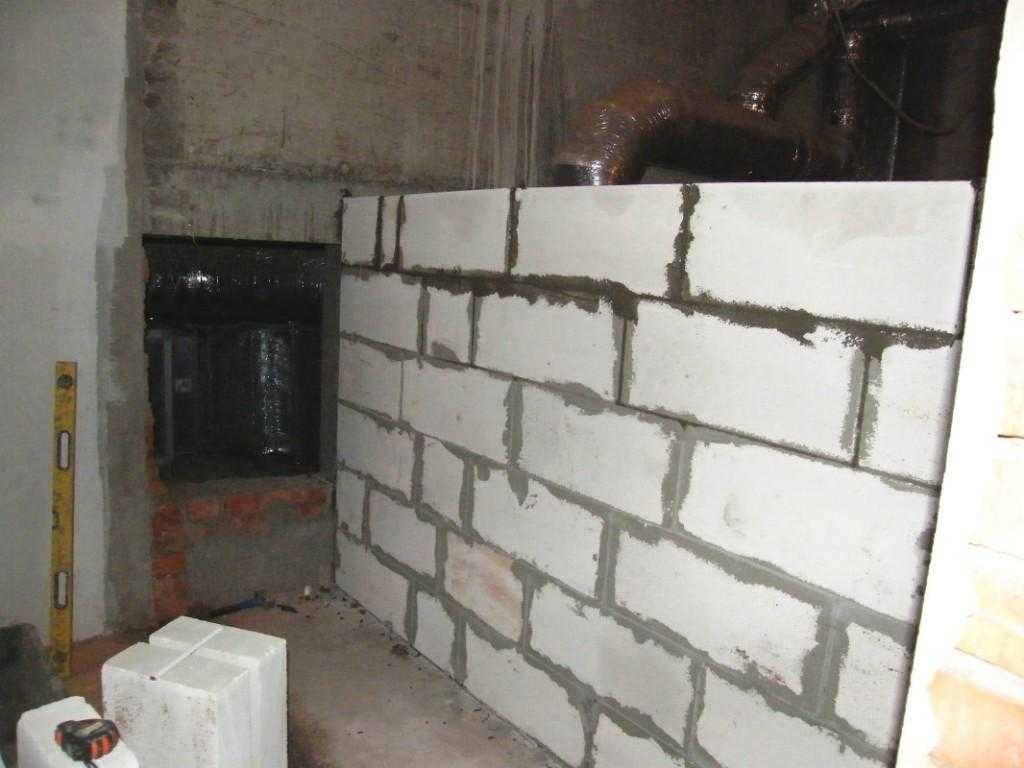

Кладка блоков

Там, где перегородка стыкуется с основными стенами, выполняется привязка кусками арматуры или большими гвоздями. Для этого в стенах проделываются отверстия, туда вставляется арматура с клеем минимум на 50 мм. В самих блоках можно сделать углубления, хотя предпочтительнее класть изделия непосредственно на пруты, которые торчат из стен.

Перегородка из блоков

Монтаж перегородки

Перегородки из пеноблоков

Этап третий. Штукатурка

Для штукатурки можно использовать тот же клеевой раствор, с помощью которого выполнялась кладка. При необходимости создаются каналы для прокладки коммуникаций. По окончании штукатурки поверхность просушивается, шпаклюется, красится или облицовывается плиткой.

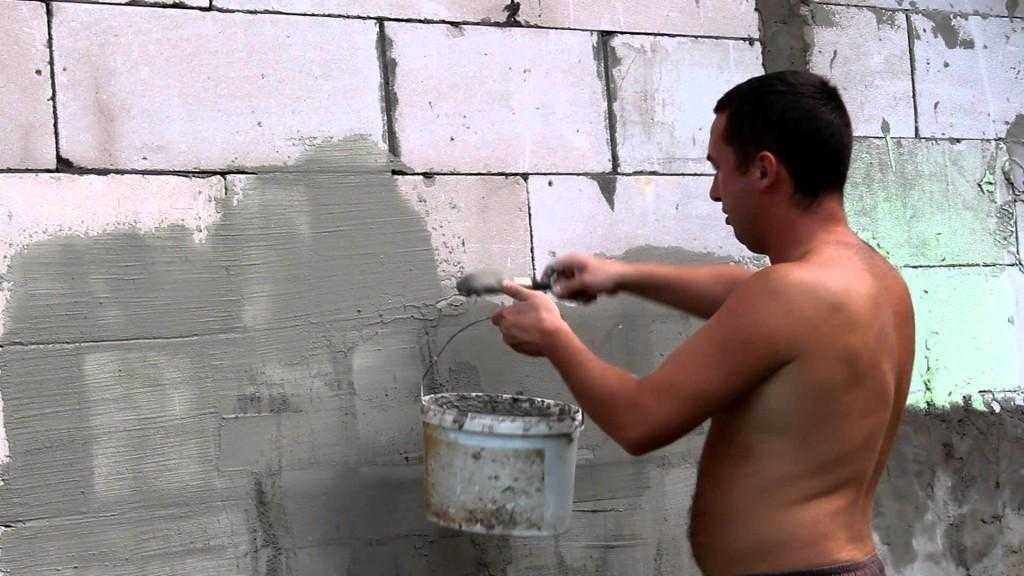

Штукатурка блоков

Дельные советы

В отдельных случаях (если вес конструкции незначительный) перегородку из пеноблоков можно сооружать непосредственно на деревянном полу. Хотя здесь есть свои нюансы.

При покупке блоков нужно обращать внимание на качество их поверхностей. Чем ровнее будут поверхности, тем лучше будет проводиться отделка.
Размеры блоков зависят от места монтажа, при этом плотность никакой роли не играет.
Желательно приобретать блоки, произведенные по технологии резки.
Если перед работой пеноблоки смочить водой, это повысит плотность кладки.
Блоки каждого нового ряда нужно смещать во избежание появления вертикальных швов.
Между перегородкой и потолком желательно оставить небольшой зазор (около 100 мм), который нужно заполнить монтажной пеной.

Подключение светильников и розеток

В бане наиболее опасным помещением является парилка, которая условно разделяется на 4 зоны:

В зоне 1 размещается лишь печь, включая электрическую или электрокаменку;
В зоне 2 на размещаемое электрооборудование, на которое требования по теплостойкости не распространяются;
В зоне 3 используемые приборам должны противостоять температуре свыше 125 градусов, а изоляция проводов и кабелей – не менее 170 градусов:
В зоне 4 подключаются только датчики температуры, например, для управления электропечами, срабатывающие от 140 градусов и с изоляцией проводов, как в 3 зоне.

Над печью вообще запрещается прокладывать какие-либо электрические провода, а в радиусе полуметра от нее размещать электрооборудование и приборы.

Светильники в парилке и в моечном помещении должны быть герметичными, которые, в том числе и светодиодные ленты, разрешается устанавливать только на стенах парилки не выше третьей зоны.

Выключатели рекомендуется размещать на высоте до 1 м со стороны дверной ручки или под потолком с управлением посредством шнура и вне парилки или моечного отделения.

В соответствии с положениями руководящих документов и стандартов выключатели располагаются так, чтобы при нажатии на нижнюю часть управляющей клавиши осуществлялось выключение света.

При открытом способе внутренней проводки используются изоляторы, пластиковый кабельный канал или гофрированный шланг, а для освещения комнаты отдыха и предбанника уместно использовать светодиодные светильники, так как они потребляют небольшую мощность.

Электромонтаж розеток в бане производится на высоте более полуметра от пола и не ближе 60 см от источников воды, но в парилке и в моечном помещении установка штепсельных розеток исключается.

В других помещениях бани при скрытой электропроводке для вывода проводов следует использовать пластиковую гофру и подрозетники, а разводку кабелей и проводов рекомендуется осуществлять через чердак.

Электропроводку в бане своими руками следует вести строго горизонтально и вертикально, не допуская отклонение кабелей под углом, что касается в большей части скрытого способа проводки, но горизонтальные участки надо располагать в 20 см от потолка.

Распределительные коробки монтируются тоже на этом же уровне, а контакт в них между проводами одинаковой расцветки обеспечивается специальными соединителями, но лучше, когда используются паяные соединения.

Защитный пластиковый гофрированный рукав проводов должен заходить в распределительную коробку на 2,5-3 см, для чего подрезаются или убираются резиновые уплотнители из боковых отверстий, но особое внимание уделяется уплотнительному резиновому кольцу под крышкой, которое защищает внутренность коробки от проникновения влаги. Если возникает острая необходимость размещения соединения в воде, то участок после пайки следует обработать термоклеем и поместить его в термоусадочную трубку

Если возникает острая необходимость размещения соединения в воде, то участок после пайки следует обработать термоклеем и поместить его в термоусадочную трубку.

Наконец, архиважно проводить электромонтажные работы только при отключенном электричестве, повесив на распределительный щиток табличку с надписью:

а подачу напряжения производить в течение коротких промежутков времени лишь для контроля.

После окончания всех монтажных работ нелишне обратиться по месту расположения загородного владения в ближайшую электротехническую лабораторию для проведения приемо-сдаточных испытаний.

Монтаж двери

Дверь в парилке устанавливают в последнюю очередь. Она должна плотно закрываться и не пропускать тепло наружу. Лучше всего для этой цели подойдут двери из массива древесины или каленого стекла.

Установка деревянной двери состоит из следующих этапов:

собирают из бруса 100*150 (в зависимости от диаметра бревна) прямоугольную обсадную коробку («окосячку»);

Схема обсады

Окосячка

под обсадную коробку подгоняют дверной проем;

на торцах бруса в проеме вырезают шип, который по размерам должен быть немного меньше паза на обсадной коробке (следует учитывать то, что между коробкой и брусом обязательно прокладывают джут или паклю);

Схема вырубки шипа

Классическая окосячка

ставят в проем сначала порог, а затем боковые части обсадной коробки;

Установка дверной коробки в сруб

устанавливают верхнюю часть коробки так, чтобы она была расположена ниже дверного проема на 3-5 см (это позволит брусу свободно двигаться при усадке);

Зазор для компенсации усадки

к брусу «обсаду» прикручивать нельзя, она должна свободно двигаться по пазам, щели между ней и стеной тщательно конопатят;

навешивают дверь, прибивают финишными гвоздями наличники.

Дверь в бане

Другой способ установки деревянной двери заключается в том, что в проеме вырезают пазы.

Окосячка в паз

В них устанавливают деревянные бруски так, чтобы их край не доходил 5-10 см до верха проема. А к ним уже непосредственно крепят дверную коробку.

Фиксация окосячки к рейке и навешивание двери

Стеклянные двери крепят на специальные петли.

Подводка силового кабеля к отдельно стоящей бане

Монтаж электропроводки начинается с подключения к ближайшему источнику электропитания – дому или уличному столбу. Провод разрешается прокладывать двумя способами: воздушным, он менее затратный по времени и финансам, и подземным – трудоемким, но безопасным. Как провести электропроводку бане, решает собственник.

Рассмотрим основные требования ПУЭ каждого из вариантов:

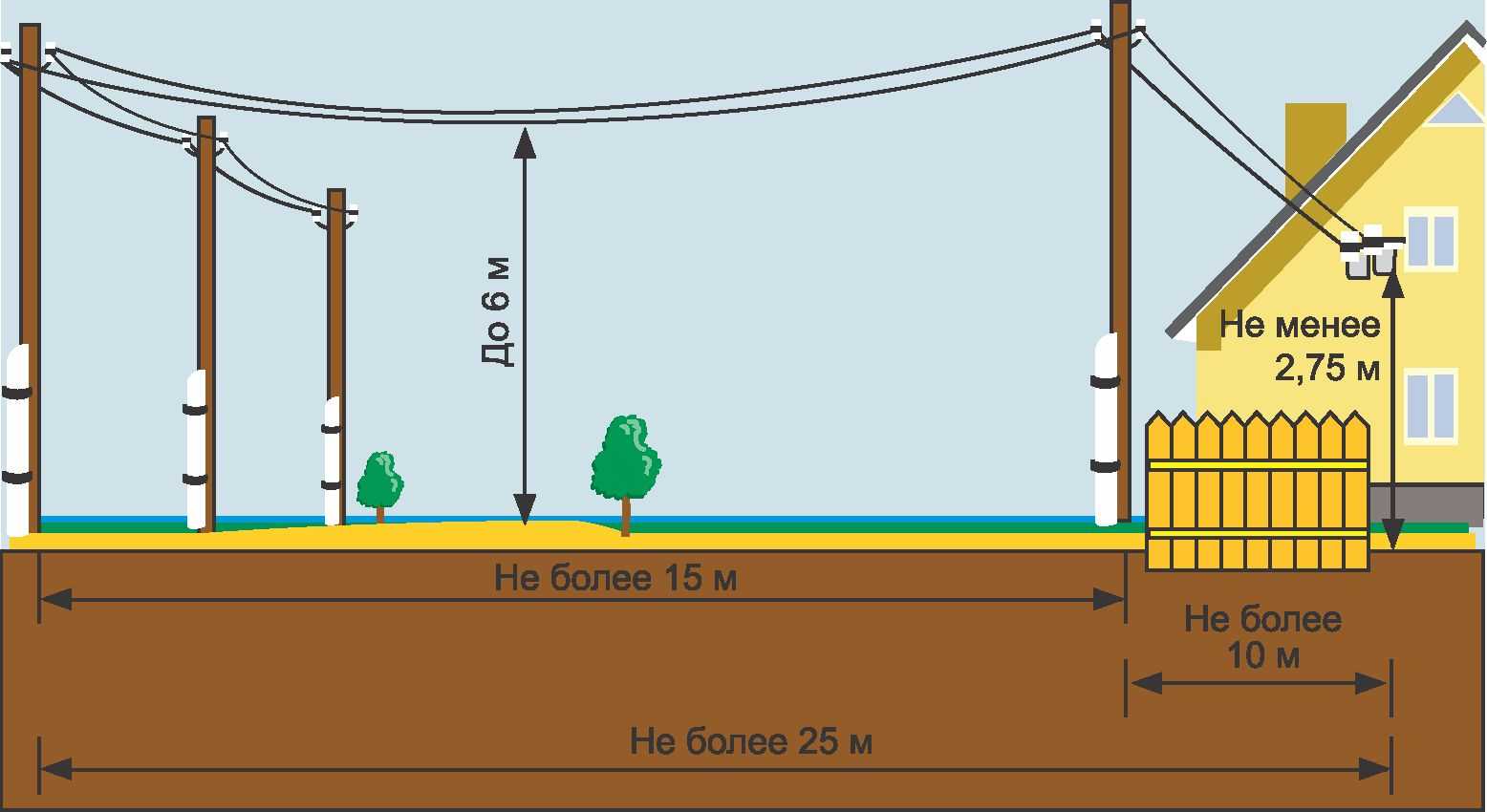

Воздушная линия. Если точка подключения на расстоянии свыше 25 м, придется устанавливать дополнительный столб в 10 м от бани. Над дорогой провод поднимают на 6 м, над земельным участком и пешеходной дорожкой – на 3,5. Вход в баню делают на высоте 2,75 м, провод сначала крепится к стене сруба. Не к стене, а на кронштейн, необходимо предусмотреть зазор не не менее 2,5 см. Затем пробрасывается сквозь отверстие в стене по металлической трубе или пластиковому кабель-каналу, подключается к распределительному щитку через автомат.

Для воздушной электропроводки используют алюминиевый СИП – самонесущий изолированный провод, не изменяющий глубины провиса на солнце. Если используется другой электрошнур, его нужно подвешивать на натянутый трос.

Подвод питания к бане по воздуху и по земле.

Число сердечников кабеля зависит от количества подключаемых фаз:

при однофазной электропроводке нужен 2-х жильный провод (фаза и ноль);
при трехфазной – 4-х жильный.

Одна фаза допустима при нагрузке до 15 кВт. Для кулера, светильников, пары розеток этого достаточно. Если в бане планируется установка мощного оборудования (печи, каменки, мощной бытовой техники), нужна 3-х фазная электропроводка. Для нее максимальная нагрузка – 43 кВт.

Подземная прокладка провода. С точки зрения безопасности электропроводки предпочтительнее – степень риска замыкания из-за обрыва минимальная. Бронированный медный кабельВБбШв прокладывают на глубине от 0,7 до 1,2 м (расстояние зависит от уровня грунтовых вод). Для гидроизоляции и защиты от грызунов укладывают провод в полипропиленовую или пропиленовую трубку. Чтобы избежать разрывов пластика от деформации, траншею делают шириной до 80 см, чтобы была возможность уложить трубу змейкой. Под нее насыпают песчаную или гравийную подушку до 10 см толщиной, засыпают песчано-гравийной смесью, делая насыпь до 5 см высотой, затем щебеночную прослойку для жесткости грунта.

Снизу кабель, питающий электропроводку, подводится к стене через прочную втулку, способную выдержать давление почвы, возникающее при усадке бани. Вертикально к распределительному щитку – по гофро- или металлической трубке, уголку, крепить запитывающий кабель к стене из бруса запрещено.

Подземная прокладка провода.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

Монтаж электрического щитка;
Разводка проводки в бане от щитка;
Установка осветительных приборов и их подключение к проводке;
Установка розеток и их подключение к проводке;
Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Устройство бани

Вне зависимости от материала стен отделка внутри часто выполняется из дерева. Особенно это относится к парилке, где другой материал практически не применяется. Иногда баня целиком строится из деревянного сруба. Поэтому правила разводки электрики в бане выполняются как в деревянных домах.

Мансарда в бане

Мансарда появилась в Западной Европе. Крыши перекрывались черепицей, и деревянные балки не выдерживали ее вес при установке под углом, менее 60 градусов. Поэтому под крышей оставалось много места, которое использовали для жилья. Сейчас мансарды строят для быстрого и недорогого увеличения жилой площади — мансардные конструкции лёгкие и не требуют усиления фундамента и несущих стен.

Это относится и к бане с мансардой. Поскольку мансарда фактически является пристройкой, а не самой баней, электропроводка в ней простая и выполняется по общим правилам для жилых помещений и зависит от материала стен.

No tags for this post.
