Биогазовая установка

Биогазовая установка для дома

Сегодня промышленность уже выпускает установки для получения биогаза в промышленных масштабах. Их приобретение и монтаж обходится дорого, окупается такое оборудование в частных домохозяйствах не раньше, чем через 7-10 лет при условии, что для переработки будут использоваться большие объемы органики. Опыт показывает, что при желании небольшую биогазовую установку для частного дома мастеровитый хозяин может соорудить своими руками, причем из самых доступных материалов.

Готовим перерабатывающий бункер

В первую очередь понадобится герметично закрывающаяся емкость цилиндрической формы. Можно, конечно, использовать большие кастрюли или выварки, но их малый объем не позволить добиться достаточной выработки газа. Поэтому в этих целях используют чаще всего пластиковые бочки объемом от 1 м³ до 10 м³.

Изготовить такую можно самостоятельно. В продаже имеются листы из ПВХ, при достаточной прочности и стойкости к агрессивным средам они легко свариваются в конструкции нужной конфигурации. В качестве бункера можно использовать и металлическую бочку достаточного объема. Правда, придется провести антикоррозийные мероприятия – покрыть ее изнутри и снаружи устойчивой к воздействию влаги краской. Если резервуар сделан из нержавейки, этого делать не нужно.

Система отвода газа

Патрубок для отвода газа монтируют в верхней части бочки (как правило, в крышке) – именно там он скапливается, согласно законам физики. По подключенной трубе биогаз подается на гидрозатвор, далее – на накопитель (как вариант – с помощью компрессора в баллон) и к бытовым приборам. Рядом с газоотводом рекомендуется также вмонтировать спусковой клапан – если давление внутри резервуара станет слишком высоким, он выпустит лишний газ.

Система подачи и выгрузки сырья

Чтобы обеспечить непрерывное производство газовой смеси, бактерий в субстрате нужно постоянно (ежедневно) «подкармливать», то есть добавлять свежий навоз или другую органику. В свою очередь, уже переработанное сырье из бункера необходимо удалять, чтобы оно не занимало полезное место в биореакторе.

Для этого в бочке проделываются два отверстия – одно (для выгрузки) практически около дна, другое (для загрузки) повыше. В них ввариваются (впаиваются, вклеиваются) трубы диаметром не менее 300 мм. Загрузочный трубопровод направляют вверх и оборудуют воронкой, а слив обустраивают так, чтобы удобно было собирать переработанную жижу (ее впоследствии можно использовать как удобрение). Места стыков герметизируют.

Система подогрева

Теплоизоляция бункера.

Если биореактор будет установлен на улице или в неотапливаемом помещении (что необходимо по технике безопасности), то ему необходимо обеспечить теплоизоляцию и подогрев субстрата. Первое условие достигается путем «укутывания» бочки любым утепляющим материалом или углублением в землю.

Что же касается подогрева, то здесь можно рассматривать самые разные варианты. Одни умельцы заводят внутрь трубы, по которым циркулирует вода из отопительной системы и монтируют их вдоль стенок бочки в виде змеевика. Другие помещают реактор в больший по объему резервуар с водой внутри, подогреваемой электротенами. Первый вариант удобнее и гораздо экономичнее.

Для оптимизации работы реактора необходимо поддерживать температуру его содержимого на определенном уровне (не менее 38⁰C). Но если она поднимется выше 55⁰C, то газообразующие бактерии просто-напросто «сварятся», и процесс ферментации остановится.

Система перемешивания

Как показывает практика, в конструкциях ручная мешалка любой конфигурации значительно повышает эффективность биореактора. Ось, к которой приварены (прикручены) лопасти «миксера», выводится через крышку бочки. На нее в дальнейшем надевается ручка-ворот, отверстие тщательно герметизируется. Впрочем, такими приспособлениями домашние мастера обустраивают ферментаторы не всегда.

Сбор и отвод биогаза

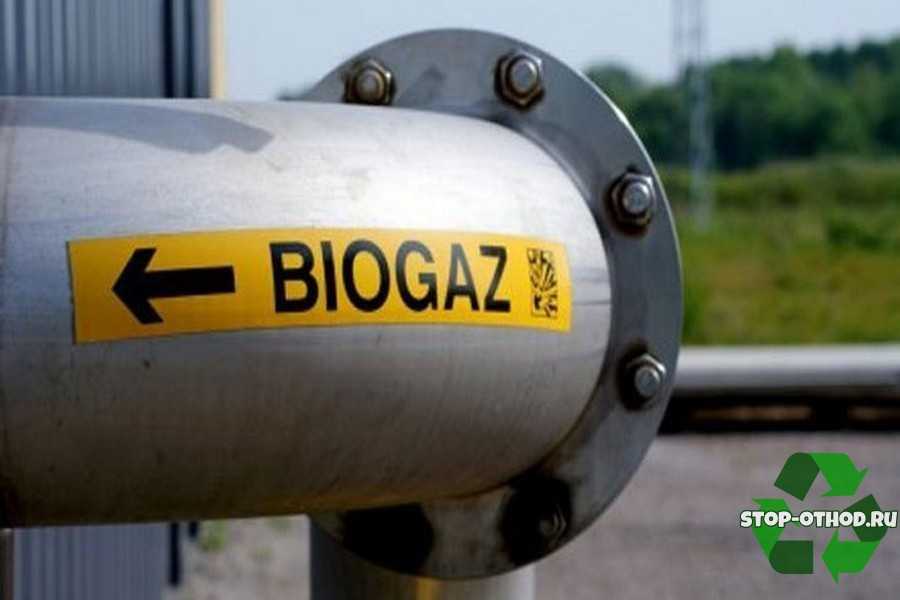

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:

Примерный состав биогаза

  • метан — до 60%;
  • углекислый газ — 35%;
  • другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

Фильтр для очистки биогаза от сероводорода

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.

Один из вариантов газгольдеров

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Юридическое оформление

Согласовывать установку придется с СЭС, газовой инспекцией и пожарниками. Вам понадобятся:

  • Технологическая схема установки.
  • План размещения оборудования и составляющих с привязкой самой установки, местом установки теплового агрегата, места прокладки трубопроводов и энергомагистралей, подключения насоса. На схеме должны быть обозначены громоотвод и подъездные пути.
  • Если установка будет находиться в помещении, то необходим также будет план вентиляции, которая будет обеспечивать не менее чем восьмикратный обмен всего воздуха в помещении.

Как видим, без бюрократии и тут не обойтись.

Имея источник энергии им грех не воспользоваться

Напоследок немного о производительности установки. В среднем за сутки биогазовая установка выдает объем газа в два раза превышающий полезный объем резервуара. То есть, 40 м3 навозной жижи дадут в сутки 80 м3 газа. Примерно 30% уйдет на обеспечение самого процесса (главная статья расходов — подогрев). Т.е. на выходе вы получите 56 м3 биогаза в день. Для покрытия потребностей семьи из трех человек и на отопление среднего по размерам дома требуется по статистике 10 м3. В чистом остатке у вас 46 м3 в день. И это при небольшой установке.

Импортозамещение

Ранее, когда многие комплектующие биореактора были в основном импортными (из Швейцарии, Франции и т.д…) рентабельность биогазовой заправки автотранспорта была положительной только для крупных ферм и животноводческих комплексов. Теперь-же в производстве реакторов биогаза компании «АгроБиоТех» применяются недорогие комплектующие исключительно российского производства, что делает  биогазовые мини-АГНКС  рентабельными и быстроокупаемыми даже в небольших фермерских хозяйствах (от 10 голов КРС и более)!

Полностью подготовленный биометан для заправки автомобилей может компремироваться (сжиматься) предлагаемыми нами компрессорами природного газа для заправки баллонов автомобилей, тракторов и другой подвижной техники.

Предлагаем несколько типовых вариантов биогазовой заправки в зависимости от размера фермерского хозяйства (количества голов крупного рогатого скота, свиней, птиц).

ТАБЛИЦА С ТИПОВЫМИ ВАРИАНТАМИ БИОГАЗОВОЙ ЗАПРАВКИ

Параметры биозаправки Вариант 1″Фермер» Вариант 2″Аграрий» Вариант 3″Коммунар» Вариант 4″Латифундист»
крупнорогатый скот (КРС), количество, шт 20 55 200 2000
количество субстрата (в день), тн в день 1 3 11 110
объем биогаза (в день), м3  36 108 392  3920
объем метана после очистки от CO2 (в день), м3 27 81 294  2940
или его эквивалент генерируемойэлектроэнергии (в день) кВч 95 285 1036  10360
собственное потребление электроэнергииустановкой (в день) кВч  9,5 28,5  104  1040
объем газгольдера, м3  4 10  40  400

рекомендуемый заправочный компрессор

PHILL1 шт

МКМ-41 шт

 МКМ-141 шт

МКМ-244 шт

Модель FMQ8/10 MCH-20 MCH-24 H8-11 H6-11 H8-15 H6-15
Производительность (м3час) @ 250 бар изб. рабочего давления 14 20 24 40 45 50 60
Время заправки 50-ти литрового баллона, минут 45 мин 30 мин 25 мин 15 мин 13 мин 12 мин 10 мин
Давление на входе изб. (атм) 0,03 0,03 0,03 0,03 0,03 0,03 0,03
Мощность двигателя (кВт) 4,2 7,5 7,5 9 9 12 12
Габаритные размеры (Д х Ш х В), мм 850 х 1230 х 810 1790 х 820 х 1330 1700 х 3100 х 1600
Вес, кг 308 420 820

4,2

7,5 7,5 9 9 12 12

Дополнительные преимущества биогазового комплекса:- в отличие от природного газа Вам не нужно оплачивать услуги местной газовой службы по прокладке газопровода, строительству ГРПШ (газораспределительного шкафа), проектированию, врезке и подключению к газовой магистрали, что в сумме может составлять от 200 до 500 тыс руб и даже выше…- независимость от тарифов на газ и пропан от естественных монополий (Газпрома, энергосбыта и т.д…)- независимость от цен на бензин- предлагаемая нами биогазовая установка практически не требует дополнительных вложений во время ее эксплуатации- выход метана на расчетную производительность происходит уже на 10-й день за счет термофильного процесса размножения бактерий в среде повышенного давления в биореакторе (запатентовано компанией Агробиотех).- экономия на утилизации отходов жизнедеятельности фермы (отсутствие штрафов со стороны надзорных органов за загрязнение почвы земель сельскохозяйственного назначения  нитратами, цинком, бактериями группы кишечной палочки и т.д….)- получение из субстрата первоклассного жидкого удобрения под собственным брендом! из 1 тонны субтрата получается примерно 1 тонна удобрения (или около 5 000 — 10 000 рублей дохода с 1 тонны).

Чтобы мы смогли произвести предварительные расчеты и подбор оборудования для вашего проекта биогазовой заправки, просим заполнить и прислать эту анкету.

Что изучает электротехника

Что такое электротехника – это совокупность технических наук, одновременно она является отдельной отраслью промышленности. Такие научные направления, как электроэнергетика и электроника, системы управления, обработка сигналов – это то, что изучает электротехника.

Надо различать такие науки, как электротехника и электроника. Электротехника – это в основном передача электроэнергии, электроника полностью посвящена компьютерным технологиям и созданию интегральных электронных схем. В некоторых случаях сферы деятельности энергетики и электротехники тесно переплетены между собой.

Создание установки для биогаза из навоза в домашних условиях

Для конструирования установки по переработке навоза в биогаз вам понадобится:

  • герметично закрывающая емкость (из металла, бетона, пластика) объемом не меньше одного кубометра;
  • крышка для реактора с герметичным узлом прохода для ручки мешалки;
  • материал для теплоизоляции днища (играет роль системы подогрева);
  • ручная мешалка из подручных материалов (можно использовать лопату или винтовой шнек);
  • патрубки для подачи/вытяжки субстрата и для вывода биогаза.

В процессе строительства вам могут понадобиться дополнительные материалы: трубы, фильтры, клапаны. Все это можно найти в строительном магазине. Конструкция довольна проста, и вы сможете усовершенствовать ее по мере возведения.

Советы по самодельному изготовлению

Самое важное правило – отсутствие кислорода в реакторе. При его наличии может произойти взрыв

Для того чтобы крышку реактора не сорвало высоким давлением, необходимы противовесы, защитные прокладки между резервуарами и крышками.

На участке перед установкой оборудование необходимо:

  • правильно выбрать место (желательно, как можно дальше от жилого дома)
  • рассчитать ежедневные объемы образуемого навоза
  • выбрать местоположение для труб (отгрузочных, погрузочных, конденсирующих влагу)
  • найти место для отходов навоза
  • выкопать котлован
  • приобрести емкость для резервуара и закрепить ее на дне котлована
  • загерметизировать все места стыков
  • сконструировать люк для осмотра реактора (между люком и реактором обязательно поставить прокладку)

Если установка происходит в холодном климате, то обязательно стоит продумать способы её нагрева.

Завершающим этапом постройки считается проверка оборудования на герметичность.

Делаем установку из пластиковой бочки

В качестве эксперимента можно попробовать сделать установку из обычной пластиковой бочки. Они выпускаются объемом от 100 до 200 литров. Бочка будет служить реактором. Сделайте в ней два отверстия для входа и выхода патрубков. Входное отверстие делается ближе к днищу, а выходное — сверху. Диаметр отверстий зависит от диаметра используемых патрубков. Пластиковые трубы можно купить в строительном магазине. Вставляем их в отверстия и надежно изолируем. Для входа подойдет труба с изгибом (с соединителем), а для выхода — короткая прямая трубка.

Не забудьте про теплоизоляцию бочки. Ее можно обмотать минеральной ватой, пенополиэтиленом или любым другим материалом. Лучше всего поставить бочку на солнце, чтобы увеличить температуру внутри реактора. Засыпаем внутрь сырье в соотношении 0,7 л воды на 1 кг навоза. Ставим любую подходящую емкость для отвода шлама, устанавливаем сверху ведро и ждем брожения. Ждем около трех недель первой партии своего домашнего биогаза. Помните, что перед использованием метан нужно очистить от двуокиси углерода. С этой задачей справится специальный фильтр, который продается в магазине как «фильтр для очистки сжатого воздуха, углекислого газа и пара».

Биогаз из навоза своими руками: строим подземную установку

Еще один простой способ возвести собственную установку по переработке навоза в биогаз — построить подземную систему. Для начала необходимо вырыть яму объемом не меньше одного кубометра. Ее стенки и днище заливаются керамзитобетоном. С противоположных стен выводится по одной трубе для подачи биомассы и выведения шлама. Выходная труба должна располагаться ближе к днищу, а входная — на 50 см выше дна. Конец выходной трубы подводится к емкости для отходов. Конец входной трубы должен быть расположен таким образом, чтобы вам было удобно закачивать через него новое сырье.

Верхняя часть этого «бункера» представляет собой газгольдер купольной или конусообразной формы. Его проще всего изготовить из металлических листов или кирпичной кладки. На вершине газгольдера монтируется герметичный люк и газовая труба с гидрозатвором.

Перемешивание субстрата в такой установке происходит по принципу барботажа. Для этого возьмите несколько пластиковых труб и проделайте в них как можно больше дырочек. После этого закрепите трубы внутри реактора в вертикальном положении. Когда газ будет подниматься вверх, он будет испускать пузырьки, которые на выходе начнут бурлить в субстрате, тем самым его перемешивая.

Отходы биомассы после получения газа

Образуемый после нагревания навоза шлам применяют повсеместно в сельском хозяйстве в виде удобрений.

Образуемый углекислый газ обычно стремятся очистить, но при растворении его в воде получается полезная жидкость.

Технология получения биогаза

Изготовление биогаза возможно при помощи бактерий, для жизнедеятельности которых не нужен кислород. Потому для производства биогаза необходимо соорудить герметичные емкости, в которых будет происходить брожение сырья. Трубы для отвода сконструированы в емкостях таким образом, что воздух из внешней среды не способен просочиться внутрь.

Сначала резервуар наполняют жидким сырьем и повышают температуру до необходимой отметки, чтобы мироорганизмы начали работать. Метан поднимается вверх из жидкого навоза, накапливается в специальных резервуарах, в которых проходит этап фильтрации. Дальше его собирают в газовые баллоны. Использованные массы навоза накапливаются на дне емкостей, откуда периодически их вынимают и хранят в других местах. После откачивания отработанной жидкости в резервуар подается новый навоз.

Температурный режим функционирования бактерий

Метан может выделяться из навоза только при создании для него подходящего температурного режима. Навоз содержит в себе разные бактерии, которые активизируются и выделяют биогаз при разных температурах и с разной скоростью:

  • Мезофильные бактерии. Начинают работать, если температура окружающей среды становится выше 30 градусов. Вырабатывается биогаз очень медленно – продукцию можно будет собрать спустя полмесяца.
  • Термофильные бактерии. Для их активации требуется температура, равная 50-65 градусам. Биогаз можно будет собрать уже через три дня. Особую ценность представляет шлам – отходы навоза после сильного нагрева. Это полезное удобрение и, главное, безвредное – любые гельминты, семена сорняков, патогенные микроорганизмы уничтожаются при нагревании.
  • Встречается и другой вид термофильных бактерий, выживающих при нагревании до температуры в 90 градусов. Их дополнительно включают в навоз, чтобы брожение происходило быстрее.

Минус хранения сырья в том, что оно не должно подвергаться скачкам температур. Потому в зимнее время необходимо позаботиться о теплом помещении для складирования навоза.

Подготовка сырья для заливки в реактор

Как правило, дополнительно обогащать навоз микроорганизмами нет необходимости, так как они уже содержатся в нем. Все, что необходимо делать – это правильно подготовить навозный раствор, следить за температурой и вовремя менять сырье в биореакторе.

Влажность сырья должна составлять не менее 90 % (по консистенции как жидкая сметана). Потому перед использованием сухой помет (коз, овец, коней, кроликов) смешивают с водой. Навоз свиньи разводить нет необходимости из-за высокого содержания в нем мочи.

Также важно, чтобы навоз был однородным, без твердых частиц. От мелкости фракций зависит количество образуемого на выходе биогаза

По этой причине внутри оборудования устанавливается постоянно работающая мешалка, уничтожающая твердую корку на поверхности сырья и мешающая выделению метана.

Лучше всего для процесса подойдут отходы с высокой кислотностью (навоз свиней и коров)

При снижении показателя кислотности бактерии замедляют свою работу, потому важно в первые разы выяснить, за какое время происходит полная переработка одной порции навозного раствора, и лишь потом заливать его заново

Технология очистки газа

Получаемый продукт содержит около семидесяти процентов метана, один процент примесей (сероводородных и некоторых летучих элементов) и чуть менее тридцати процентов углекислого газа.

Использовать его как топливо можно только после очищения от примесей. Сероводородные соединения убирают при помощи специальных фильтров. Это необходимо делать по той причине, что такое вещество, образуя с водой кислоту, ускоряет процессы коррозии металлов, труб, резервуара и всей биогазовой установки, если она металлическая.

Углекислый газ также необходимо убрать из топлива, но это требует немало времени:

  • В первую очередь биогаз сжимают при сильном давлении.
  • В емкость направляют воду, в которой примесь растворится.

Уменьшение содержания влаги

На данном этапе очистку сырья проводят разными способами.

Первый способ похож на работу самогонного аппарата. Биогаз направляют вверх по холодным трубкам. Вода переходит в конденсат и стекает по трубке вниз, в то время как метан направляется в резервуар для дальнейшего хранения.

Другой способ – использование гидрозатвора. Полученный биогаз смешивают с водой, где остаются все примеси. Такой способ требует меньше времени на очистку, так как вода избавляет и от лишней жидкости, и от ненужных элементов.

Что это такое

По составу биогаз похож на , добываемый в промышленных масштабах. Этапы получения биогаза:

  1. Биореактор – это емкость, в которой биологическая масса обрабатывается анаэробными бактериями в вакууме.
  2. Через некоторое время выделяется газ, состоящий из метана, углекислого газа, сероводорода и других газообразных веществ.
  3. Этот газ очищается и выводится из реактора.
  4. Переработанная биомасса – это отличное удобрение, которое отводится из реактора для обогащения полей.

Производство своими руками биогаза в домашних условиях возможно при условии, что вы живете в деревне и у вас есть доступ к отходам животноводства. Это хороший вариант топлива для животноводческих ферм и сельскохозяйственных предприятий.

Преимущество биогаза в том, что он позволяет сократить выбросы метана и дает источник альтернативной энергии. В результате переработки биомассы образуется удобрение для огородов и полей, что является дополнительным преимуществом.

Чтобы получить биогаз своими руками, вам нужно построить биореактор для переработки навоза, птичьего помета и других органических отходов. В качестве сырья используются:

  • сточные воды;
  • солома;
  • трава;
  • речной ил.

Важно не допускать попадания в реактор химических примесей, так как они мешают процессу переработки

Биогазовая установка

Перед тем, как начать делать биогазовую установку, следует провести расчеты. Когда скота не много, то лучше отдать предпочтение самой простой установке. Ее не так уж сложно сделать собственными руками.

Для крупного сельскохозяйственного объекта подойдет промышленная автоматизированная биогазовая установка. Чтобы ее сделать, нужно привлечь специалистов для разработки проекта и монтажа установки.

На сегодняшний день существует много компаний, предлагающих готовый вариант биогазовой установки, или разработку индивидуального проекта. Некоторые в целях экономии объединяются, покупая одну установку на несколько хозяйств.

Перед постройкой даже небольшой биогазовой установки потребуется собрать документацию:

  • технологическая схема;
  • пройти пожарную и газовую инспекцию;
  • разрешение от санэпидемстанции;
  • план размещения оборудования и вентиляции.

При желании и возможностях, можно соорудить оборудование для производства биогаза самостоятельно. В качестве основы подойдет устройство, выпущенное промышленностью.

Сбор и отвод биогаза

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:

Примерный состав биогаза

  • метан — до 60%;
  • углекислый газ — 35%;
  • другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

Фильтр для очистки биогаза от сероводорода

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.

Один из вариантов газгольдеров

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Биореактор

К емкости для переработки навоза предъявляются довольно жесткие требования:

Она должна быть непроницаемой для воды и газов. Водонепроницаемость должна действовать в обе стороны: жидкость из биореактора не должна загрязнять почву, а подземные воды не должны изменять состояние сбраживаемой массы.
Биореактор должен обладать высокой прочностью. Он должен выдерживать массу полужидкого субстрата, давление газа внутри емкости, действующее снаружи давление грунта

В общем, при строительстве биореактора необходимо уделить особое внимание его прочности.

Удобство обслуживания. Более удобные в использовании цилиндрические емкости — горизонтальные или вертикальные

В них перемешивание можно организовать по всему объему, в них не образуется застойных зон. Прямоугольные емкости проще в реализации при строительстве своими руками, но в них в углах часто образуются трещины, там же застаивается субстрат. Перемешивать его по углам очень проблематично.

Все эти требования по строительству биогазовой установки должны выполняться, так как они обеспечивают безопасность и создают нормальные условия для переработки навоза в биогаз.

Из каких материалов можно сделать

Стойкость к агрессивных средам — это основное требование к материалам, из которых можно сделать емкость. Субстрат в биореакторе может иметь кислую или щелочную реакцию. Соответственно материал, из которого изготавливают емкость, должен хорошо переносить различные среды.

Этим запросам отвечают не так много материалов. Первое что приходит на ум — металл. Он прочен, из него можно сделать емкость любой формы. Что хорошо, что использовать можно готовую емкость — какую-то старую цистерну. В этом случае строительство биогазовой установки займет совсем немного времени. Недостаток металла — он вступает в реакцию с химически активными веществами и начинает разрушаться. Для нейтрализации данного минуса металл покрывается защитным покрытием.

Отличный вариант — емкость биореактора из полимера. Пластик химически нейтрален, не гниет, не ржавеет. Только надо выбирать из таких материалов, которые выносят заморозку и нагрев до достаточно высоких температур. Стенки реактора должны быть толстыми, желательно армированными стекловолокном. Такие емкости недешевы, зато они служат долго.

Построить биореактор для выработки биогаза можно и из кирпича, но его надо хорошо заштукатурить с использованием присадок, обеспечивающих гидро- и газо- непроницаемость

Более дешевый вариант — биогазовая установка с емкостью из кирпича, бетонных блоков, камня. Для того чтобы кладка выдерживала высокие нагрузки, необходимо армирование кладки ( в каждом 3-5 ряду в зависимости от толщины стены и материала).  После завершения процесса возведения стен для обеспечения водо- и газо- непроницаемости необходима последующая многослойная обработка стен как изнутри, так и снаружи. Стены штукатурят цементно-песчаным составом с добавками (присадками), обеспечивающими требуемые свойства.

Определение размеров реактора

Объем реактора зависит от выбранной температуры переработки навоза в биогаз. Чаще всего выбирается мезофильная — ее легче поддерживать и она предполагает возможность ежедневной дозагрузки реактора. Выработка биогаза после выхода на нормальный режим (порядка 2 дней) идет стабильно, без всплесков и провалов (при создании нормальных условий). В этом случае имеет смысл рассчитать объем биогазовой установки в зависимости от количества навоза, образующегося в хозяйстве за сутки. Все легко подсчитывается, исходя из среднестатистических данных.

Порода животных Объем экскрементов за сутки Исходная влажность
КРС 55 кг 86%
Свинья 4,5 кг 86%
Куры 0,17 кг 75%

Разложение навоза при мезофильных температурах идет от 10 до 20 дней. Соответственно, объем рассчитывается умножением на 10 или 20. При расчете необходимо учитывать количество воды, которое необходимо для приведения субстрата к идеальному состоянию — его влажность должна быть 85-90%. Найденный объем увеличивают на 50%, так как максимальная загрузка не должна превышать 2/3 по объему резервуара — под потолком должен скапливаться газ.

Например, в хозяйстве 5 коров, 10 свиней и 40 кур. За сути образуется 5 * 55 кг + 10 * 4,5 кг + 40 * 0,17 кг = 275 кг + 45 кг + 6,8 кг = 326,8 кг. Чтобы привести куриный помет к влажности 85% необходимо добавить чуть больше 5 литров воды (это еще 5 кг). Итого общая масса получается 331,8 кг.  Для переработки за 20 дней необходимо: 331,8 кг * 20 = 6636 кг — около 7 кубов только под субстрат. Найденную цифру умножаем на 1,5  (увеличиваем на 50%), получаем 10,5 куб. Это и будет расчетная величина объема реактора биогазовой установки.

Эффективность биотоплива

Биогаз из помета и навоза не имеет цвета и запаха. Он дает столько же тепла, сколько природный газ. Один кубометр биогаза дает энергии столько же, сколько дает 1,5 кг угля.

Чаще всего фермерские хозяйства не утилизируют отходы от домашнего скота, а складируют их на одном участке. В результате метан выделяется в атмосферу, навоз теряет свои свойства как удобрение. Своевременно переработанные отходы принесут гораздо больше пользы фермерскому хозяйству.

Рассчитать эффективность утилизации навоза таким способом легко. Средняя корова дает в сутки 30-40 кг навоза. Из этой массы получается 1,5 кубометра газа. Из такого количества вырабатывается электроэнергии 3 кВт/ч.
