Неисправности варочных панелей

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается

 Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы

Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами. Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см.  Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль»

 Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание

Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Блоки реле и предохранителей в салоне под панелью слева

Общая схема

Описание схемы

60  —

Блок термопредохранителей

Описание

1 15 Термопредохранитель 1 регулировки сиденья водителя -S44-
2 15 Термопредохранитель 1 регулировки сиденья переднего пассажира -S46-
3 30 Предохранитель клеммы 30 прицепа -S77-

Блок реле

схема

Расшифровка

1 Реле электропитания клеммы 15 -J329-
2 Реле звукового сигнала -J413-
3 Реле розеток -J807-
4 Реле разгрузки контакта X -J59-
5 Реле дополнительного насоса системы охлаждения -J496- (только для автомобилей с бензиновым двигателем)

Реле топливного насоса -J17- (только для автомобилей с дизельными двигателями)

7 Реле зеркала заднего вида с автоматическим затемнением -J910-
Реле электропитания 2, клемма 15 -J681-
Реле омывателя фар -J39-
8 Реле электропитания прицепа -J941-
9 Реле стартера 1 -J906-
Реле стартера 2 -J907-

Блок реле на блоке управления бортовой сети

Обозначение

1 Реле большой мощности нагрева -J360-
2 Реле малой мощности нагрева -J359-
3 Не используется
4 Реле системы дозирования присадки -J963-
5 Реле 1 электропитания -J701-
5 Реле 2 электропитания -J710-

Ремонт газовой варочной панели

В газовой варочной панели ремонтировать самостоятельно можно только электророзжиг и систему газконтроля. С ними, в принципе, и возникают основные проблемы. Так как газовая варочная панель с электроподжигом тоже подключается к электричеству, то при общих проблемах с электрической частью (вообще не работает пьезорозжиг) сначала проверьте наличие электропитания в розетке, осмотрите целостность провода. Если тут все нормально, можно углубляться.

Отремонтировать варочную газовую поверхность можно самостоятельно

Не работает кнопка электророзжига (нет искры)

Электророзжиг — удобная вещь, но периодически искра перестает «проскакивать» и огонь на какой-то конфорке не зажигается. Зажечь его можно если нажать кнопку другой конфорки. Они подключены параллельно и при нажатии на одну, искра есть на всех конфорках. Но такое положение ненормально и искру надо восстанавливать. Ремонт варочной поверхности в данном случае не очень сложный. Причин несколько:

  • Свеча забита жиром, грязью, остатками моющих средств. Надо ее тщательно очистить и насухо вытереть.
  • Проверить силовые провода, которые идут к этой свече. Для этого надо снять конфорки, верхнюю панель. Если это стеклокерамика, она может быть посажена на герметик, его подрезаем и снимаем лицевую панель. Если это металл, откручиваем фиксирующие болты. Под лицевой панелью нас интересуют силовые провода. Надо проверить наличие пробоя изоляции на массу (на землю). Для этого можно несколько раз нажать кнопку розжига, если есть пробой, в том месте будет проскакивать искра. Если видимых повреждений нет, прозваниваем провода мультиметром на целостность и на пробой с землей. Найденные неисправные проводники заменяем на аналогичные по сечению.

    Надо проверить целостность проводов и их изоляции

  • Если проводники целые, контакты везде нормальные, возможно проблема в кнопке. Ее разбираем, чистим, ставим все на место.
  • Еще одна причина — проблемы с трансформатором электророзжига. О имеет две обмотки, каждая из которых питает две конфорки. Если между двумя противоположными конфорками измерять сопротивление оно должно быть около 600 Ом — это сопротивление обмоток трансформатора. Если оно ниже, скорее всего причина в залипшей (загрязненной) кнопке. Их разбираем, чистим, ставим на место.

Что еще можно сделать — проверить контакты и пайки. Контакты при необходимости поджать или зачистить от грязи, пайки, если обнаружатся холодные, перепаять. Как определить что пайка холодная? Если поддеваете олово чем-то твердым (концом щупа мультиметра, например), оно двигается или отлетает, в нем могут быть трещины. В таком случае разогреваем паяльник, заново расплавляем припой.

После розжига на конфорке тухнет пламя

Во многих современных газовых плитах или варочных поверхностях есть функция газконтроля. Возле каждой конфорки стоит датчик, который отслеживает наличие пламени. Если пламени нет, прекращается подача газа. Функция полезная, но иногда начинаются проблемы — после розжига, когда отпускаете ручку включения, пламя гаснет. Дело с том, что датчик — термопара — загрязнился или вышел из строя и «не видит» пламени.

Где находится термопара в газовой плите

Для начала надо попробовать все датчики почистить. Они во время эксплуатации быстро зарастают жиром, так что периодически требуют чистки. Сначала отключаем питание, убираем конфорки, снимаем ручки, откручиваем лицевую панель. Находим термопару на неработающей конфорке. Это небольшой металлический штырек, расположенный вплотную к газовой горелке. В некоторых моделях газовых варочных поверхностей он может просто вставляться, в других есть фиксатор. Надо датчик достать из гнезда и очистить от загрязнений. Используют обычную кухонную химию для мытья посуды или что-то более сильное

Важно добиться результата. Промываем датчики, высушиваем, ставим на место

Можно проверять работу.

Иногда бывает, что и после чистки некоторые конфорки не работают. Это значит, что термопара вышла из строя. В этом случае ремонт варочной поверхности, работающей от газа, — замена термопары. Как до него добраться вы уже знаете, а отключается он просто: надо вынуть соответствующие провода из колодки. Вынимаем старый датчик, ставим новый. Устанавливаем на место крышку, проверяем работу. На этом, собственно, все.

Один важный момент: если ваша техника находится на гарантии, не стоит ее ремонтировать самостоятельно, иначе в гарантийном ремонте вам откажут.

Виды и устройство варочных панелей

Варочная панель представляет собой электрическую или индукционную плиту, покрытую керамикой или стеклокерамикой. На сегодняшний день выпускаются следующие поверхности:

  • индукционные. Работают по принципу электромагнитной индукции. Посуда из специальных материалов и конфорка создают контур с электрическим колебанием;
  • спиральные. Ток проходит через спиральный элемент, затем выделяется тепло, от которого происходит нагрев посуды;
  • гофроленты. Процесс работы аналогичен спиральным устройствам. Единственное различие — нагреватель-гармошка;
  • галогенные. Плита с трубчатым нагревателем, наполненным парами галогена, нагревается за 2 секунды. После разогрева включается ТЭН.

Для быстрого обнаружения неполадок в процессе ремонта важно знать устройство техники

Как устроена варочная панель?

Основные комплектующие прибора — конфорки с контактами для подключения и термореле. Посредством проводов-контактов конфорки соединяются с панелью управления. При помощи термореле выполняются контроль нагрева и отключение питания. Блок управления отвечает за выполнение основных программ. Для включения используется кнопка, газовый кран или шнур с вилкой.

Главные элементы варочной поверхности — конфорки и панель управления

Виды нагревательных элементов варочных поверхностей

В варочных поверхностях используется несколько типов конфорок:

  • индукционные — греют исключительно посуду, а сама рабочая зона при этом практически холодной. Температуру и мощность можно регулировать от минимальной к максимальной;
  • рапидные — спирали, которые нагреваются и остывают за 10 секунд;
  • галогенные — спираль с красной подсветкой, которая греется за 2 секунды и выделяет большое количество тепла;
  • Hi-Light — очень тонкие спиральные ленты, которые греются мгновенно. Высокоомное сопротивление сплава обеспечивает минимальное энергопотребление — до 2 кВт за час;
  • газовые горелки — автоматически подают топливо, плавно регулируются и нагреваются постепенно;
  • электрические — чугунные блины, о разогреве которых свидетельствует красный круг по центру.

Интересно знать! В зависимости от диаметра нагревательного элемента пламя газовых моделей может гореть в 2-3 ряда («короны»).

Классика или индукция?

Индукционная варочная поверхность MIH 67838 F (Midea) с функцией FreeZone (33 тыс. руб.). Фото: Midea

Какой тип нагрева выбрать? Индукционный нагрев, пожалуй, имеет больше преимуществ. Он более эффективен, нежели самые совершенные тепловые нагреватели, по скорости нагрева индукционная конфорка примерно соответствует газовой. Таким образом, индукционные нагреватели получаются процентов на 30 экономичнее. Кроме того, индукционные варочные поверхности безопаснее в эксплуатации. Ведь на их поверхности не образуется особо горячих зон.

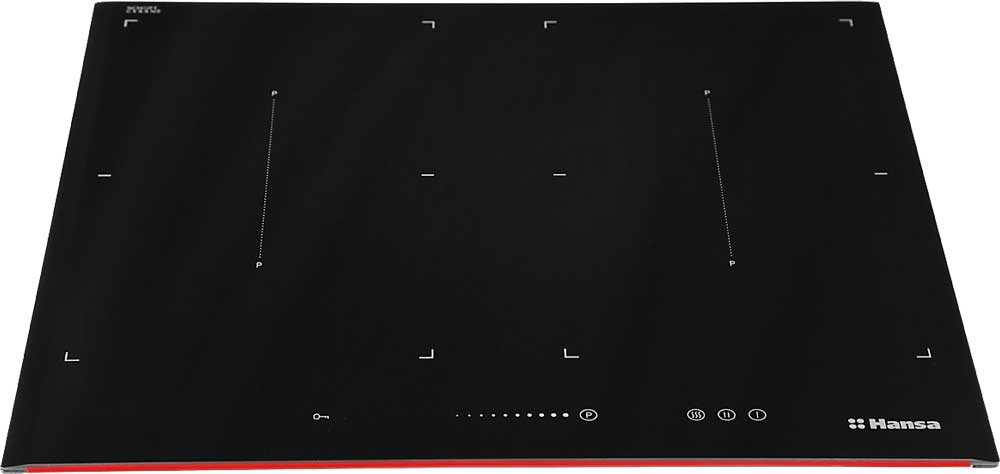

Индукционная варочная поверхность BHI68638 (Hansa), скошенные края, управление Slider (29 900 руб.). Фото: Hansa

Температура панели составляет примерно 80 °С в непосредственной близости от дна нагреваемой посуды, в то время как температура поверхности зоны нагрева теплового нагревателя может составлять 250–280 °С и более. Случайное кратковременное прикосновение к поверхности, нагретой до 80 °С, не принесёт значительного вреда здоровью, а вот поверхность с температурой 280 °С даже при кратковременном касании незащищённой рукой вызовет ожог.

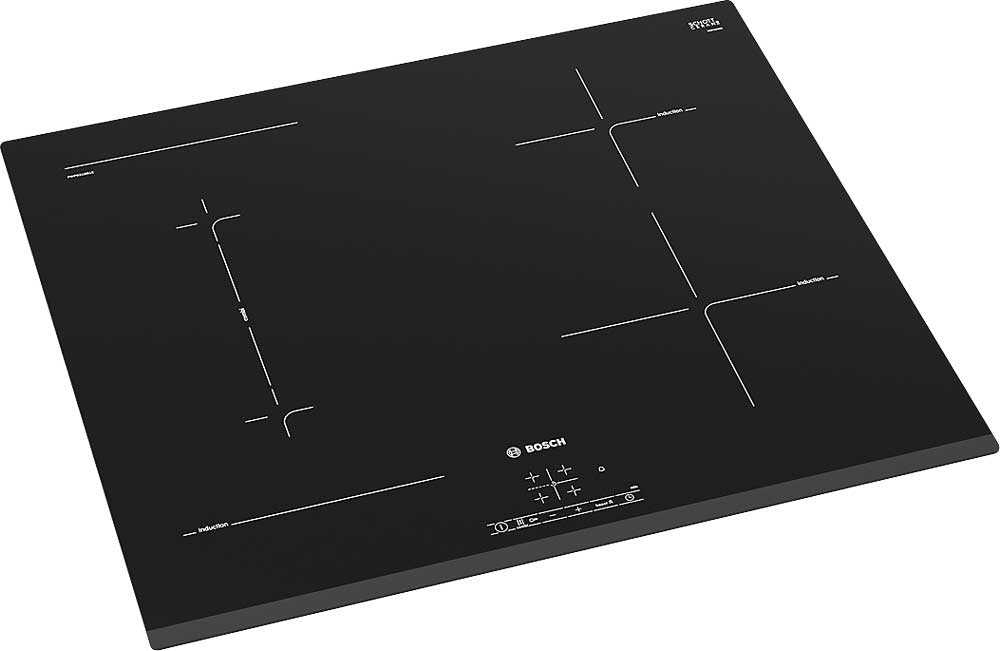

Индукционная варочная поверхность PWP631BB1E (Bosch), функция CombiZone, управление TouchSelect, скошенный передний край (29 990 руб.). Фото: Bosch

Ещё одним достоинством индукционных варочных поверхностей является их техническая продвинутость. В них реализован целый ряд функций, недоступных для варочных поверхностей других типов. Например, индукционная варочная поверхность способна определить размеры поставленной на неё посуды (размер и форму дна) и оптимизировать подачу тока только на те катушки, которые расположены под дном кастрюли или сковородки. Это повышает экономичность устройства и эффективность нагрева, особенно для посуды нестандартных размеров и формы.

Индукционные варочные поверх­ности обеспечивают максимально быстрый нагрев посуды, При этом сама стеклокерамическая панель нагревается слабо. Фото: ShutterStock/Fotodom.ru

Почему же не все перешли на индукционный нагрев? Отчасти тут причина в более высокой стоимости моделей с индукцией. Хотя сейчас цены постепенно снижаются: в продаже можно найти полноразмерные индукционные варочные поверхности  известных производителей (BEKO, Hansa, Hotpoint , Electrolux, Indesit, Midea) стоимостью менее 20 тыс. руб. Кроме того, многие домохозяйки не хотят расставаться с привычной посудой — замена всех «немагнитящихся» кастрюль, котелков и сковород может встать в копеечку.

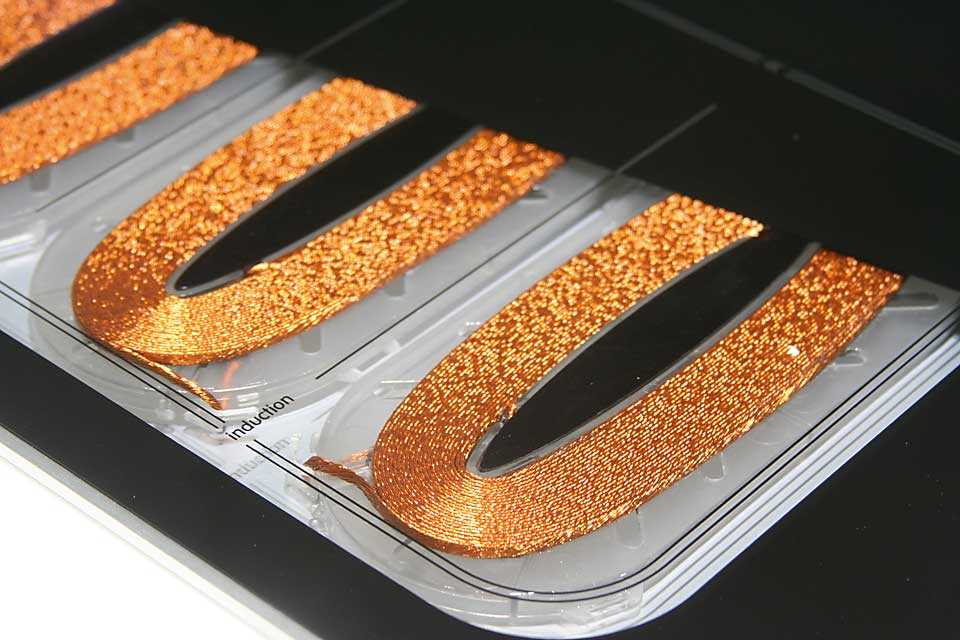

Если снять стеклокера­мическую панель, мы увидим распо­ложенные под ней нагревательные элементы, катушки-индукторы. Фото: Борис Безель/Burda Media

Ремонт варочной панели своими руками: что делать если не включается конфорка

Если конфорка не включается, причин может быть несколько:

  • подгорание или ослабление контактов;
  • неисправность теплового реле;
  • проблемы с проводами, идущими к этой конфорке;
  • перегорание нагревательного элемента.

Все эти проблемы можно устранить своими руками. Ремонт варочной панели начинается с ее разборки. Ее надо отключить от сети, отсоединить от столешницы. Перенести варочную панель на застеленный чистой тканью стол, перевернуть стеклом вниз, открутить крепежные болты, расположенные по бокам, аккуратно, удерживая керамику, перевернуть и снять керамическую панель. Так мы получаем доступ к внутренностям и может ремонтировать варочную поверхность своими руками.

Начинаем ремонт варочной панели: снимаем стеклокерамическую плиту

Первое что надо сделать — осмотреть провода, которые идут к нерабочей конфорке, проверяем контакты. Нарушение целостности проводов и подгорание контактов — очень частая причина поломки. В частных домах проводку могут погрызть мыши, а контакты подгорают из-за недостаточно качественной сборки. Если визуально все в порядке,  дергаем за провода, проверяя качество контакта. Если видны где-то следы копоти, контакт разбираем, зачищаем до чистого металла, упаковываем обратно, устанавливаем и хорошо зажимаем. Последний этап проверки проводки и контактов -измерения. Берем мультиметр, проверяем провода на целостность (прозваниваем) и на пробой изоляции (на корпус и между собой). Как пользоваться мультиметром читайте тут.

Если отклонений в проводке не обнаружено, осматриваем тепловое реле. Оно находится рядом с конфоркой (электромеханическое), прикрыто пластиковой крышкой. В некоторых моделях реле вынесены в блок управления (электронные). Тогда, чтобы определить, какое именно реле отвечает за нагрев нужной нам конфорки, отслеживаем его по проводам.

В некоторых моделях тепловые реле установлены на плате управления

Если реле электромеханическое, поддеваем его крышку отверткой, осматриваем контакты. Тут могут быть обугленные, искривленные или сплавленные контакты. Оно подлежит замене. Если реле электронное, смысла вскрывать его нет. Измеряем его сопротивление, сравниваем со стоящими рядом исправными. Есть отклонение — нужна замена.

Если и с реле все в порядке, возможно, перегорела конфорка. Для проверки измеряем сопротивление. Если оно велико или стремиться к бесконечности (обрыв), проблема в спирали, ТЭНе и т.д. Чтобы найти замену, ищем номер конфорки (написан на ее корпусе). С этим номером идем магазин или ищем через Интернет.  Далее ремонт варочной панели — замена сгоревшей конфорки. Отпаиваем все провода, снимаем, ставим новую, подключаем.

Какие преимущества дают новые технологии?

Современные электрические варочные поверхности умеют гораздо больше, нежели их классические «предки» с чугунными блинами-нагревателями. Даже в самых простых по конструкции варочных поверхностях с тепловыми нагревателями имеются индикаторы остаточного нагрева конфорок, одна или две конфорки с изменяемыми зонами нагрева, электронные системы управления режимами нагрева с сенсорными переключателями и встроенным таймером. Предусмотрена обычно также возможность блокировки управления (полезная опция, если в доме есть маленькие дети). А в более совершенных индукционных варочных поверхностях может быть куда больше дополнительных функций. Вот некоторые из них:

Зона приготовления с изменяемыми размерами

Это большая область, как правило, примерно в половину от всей площади варочной поверхности (а в некоторых моделях категории люкс вся варочная поверхность представляет такую зону). В пределах этой области вы можете создавать и модифицировать зоны нагрева, менять их форму и размер. Многие производители предлагают свои варианты такой зоны. Например, у AEG в зоне приготовления FreeZone можно поставить несколько (обычно до трёх кастрюль/сковородок) и как угодно перемещать их во время приготовления. Функция Split позволяет разделить зону приготовления FreeZone на две одинаковые половины с разным температурным режимом. В варочных панелях Siemens сходная зона называется FlexInduction, а в моделях Hotpoint — технологией Flexi Zone.

Интенсивный нагрев (Power, Booster, powerBoost)

При необходимости интенсивного нагрева управляющий процессор обеспечивает увеличенную вдвое подачу электроэнергии на одну зону нагрева за счёт соседней зоны. Действие этой функции ограничено по времени (обычно 10 мин).

Пауза

Бывает, что нужно отлучиться из кухни в ходе приготовления. Функция Stop + Go (или Stop & Go) позволяет сделать паузу в приготовлении одним прикосновением к кнопке и возобновить работу с теми же настройками. Прервите приготовление и возобновите его снова одним нажатием. У некоторых производителей нагрев отключается совсем, у некоторых (например, у Miele) конфорка перейдёт на некий минимальный уровень нагрева, чтобы процесс приготовления пищи не нарушался.

Слайдерное управление мощностью

Слайдерами изначально назывались ползунковые переключатели, которые использовались, например, в эквалайзерах аудиосистем. В варочных поверхностях используется электронный сенсорный слайдер: для того чтобы переключить мощность на нужный уровень, достаточно провести пальцем вдоль нарисованной на поверхности панели шкалы или сразу нажать на любую его часть.

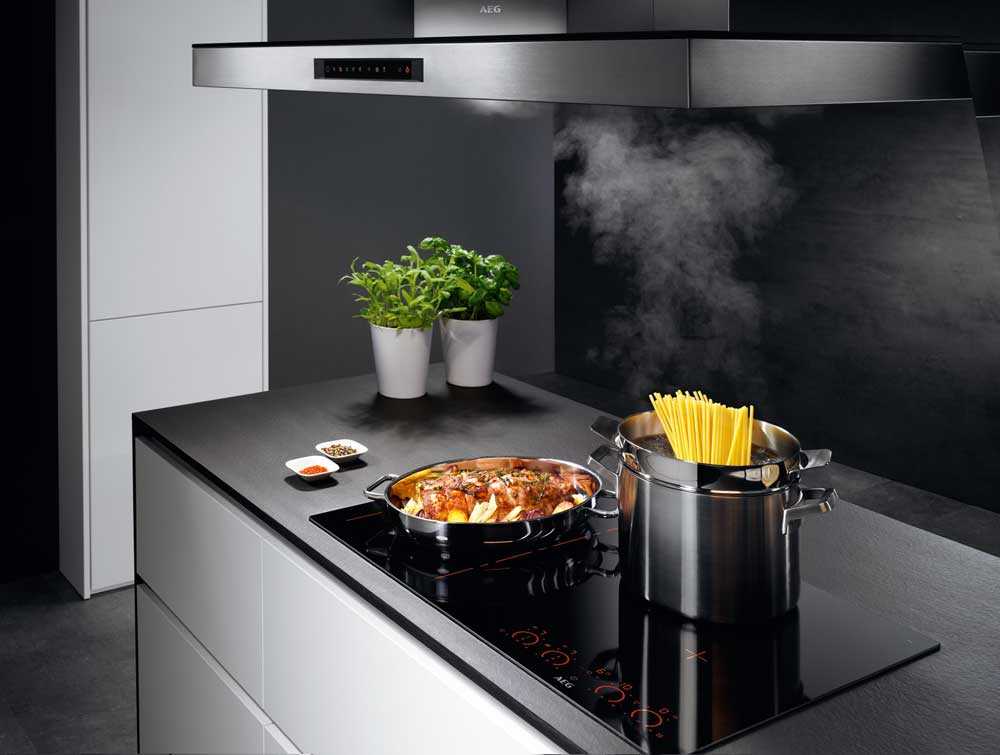

В индукционных варочных поверхностях AEG используются слайдерные регуляторы мощности. Фото: AEG

Индикация ступени нагрева TopControl (17 ступеней мощности) в варочных панелях серии Serie 6 (Bosch). Фото: Bosch

Механические поворотные переключатели для стилизации техники под старину. Фото: Борис Безель/Burda Media

Функция PowerSlide/PowerMove

Функция PowerSlide (у AEG) или PowerMove (у Bosch, Neff, Siemens) позволяет менять интенсивность нагрева, передвигая посуду по поверхности варочной панели.

Что такое индукционный нагрев?

Модель BHI689010, три автопрограммы, подсветка переднего края, слайдерное управление (38 800 руб.). Фото: Hansa

Индукционный нагрев представляет собой нагревание токопроводящего материала электрическими токами, которые индуцируются в них переменным магнитным полем. Если мы заглянем под стеклянную панель, мы увидим катушки-индукторы, состоящие из нескольких витков толстого медного провода. На индуктор подаётся ток высокой частоты, и вокруг катушки возникает переменное электромагнитное поле. Оно, в свою очередь, возбуждает вихревые токи в расположенных вблизи металлических предметах, нагреваемых этими токами, — в данном случае в посуде. Чтобы эффект индукционного нагрева наблюдался, металл должен намагничиваться — соответственно, дно посуды должно содержать в себе прослойку ферромагнетика (как правило, железа или железного сплава). Чисто алюминиевая или стеклянная посуда на индукционной плите нагреваться не будет.

Индукционная варочная поверхность AEG HKH81700XB (195 тыс. руб.). Фото: AEG

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

духовка должна быть мощностью не более 3,5кВт

розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2

в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Умные варочные поверхности

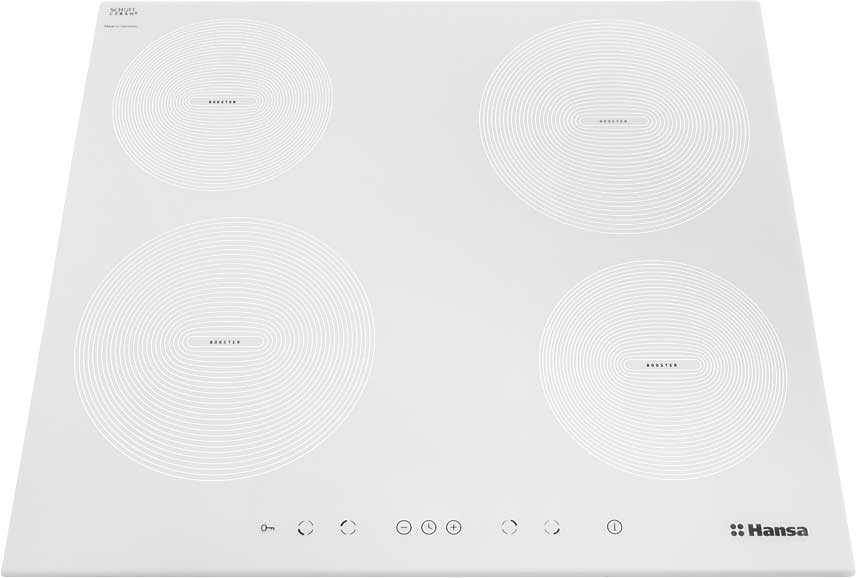

Индукционные поверхности Hansa. Модель BHIW68308, автоматика закипания, три автопрограммы (23 200 руб.). Фото: Hansa

Варочные поверхности тоже могут быть интегрированы в систему интеллектуального автоматизированного управления (в быту называемую «умным домом»).

Самый популярный вариант — интеграция в один технический комплекс вместе с кухонной вытяжкой. При включении варочной поверхности автоматика одновременно включает и вытяжку, а при отключении нагрева — выключает вытяжку спустя некоторый промежуток времени (5–10 мин). Подобные комплексы есть в ассортименте Elica.

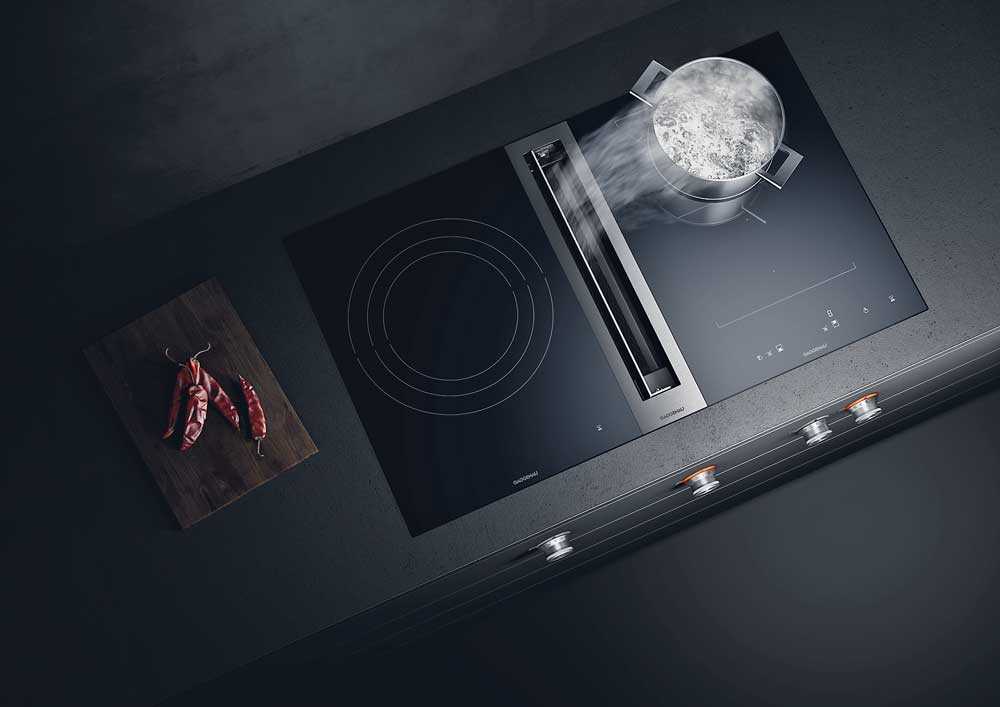

Индукционные варочные панели Gaggenau со встроенной вытяжной системой и панелью управления Twist-Pad со съёмным магнитным переключателем. Фото: Gaggenau

Другой вариант умной поверхности компании Siemens использует сенсор жарения fryingSensor (у Bosch он называется PerfectFry). С его помощью после разогрева автоматически устанавливается жела­емая температура для сковороды — такая, которая позволит избежать пригорания.

Удалённое управление варочной панелью может быть реализовано с помощью программ-приложений для планшета. Фото: ShutterStock/Fotodom.ru

Монтаж и подключение варочной поверхности

Монтаж варочной поверхности осуществляется в посадочное место, которое вырезается в столешнице под размер встраиваемой части техники (большинство моделей имеет стандартные размеры для удобства встраивания). После изготовления посадочного места (например, с помощью электролобзика) его края герметизируются уплотнителем или герметиком, а затем в него вставляется варочная поверхность и фиксируется зажимами из комплекта. Для подключения используется стандартная силовая электрическая розетка, которую размещают обычно ниже столешницы.

Фото: ShutterStock/Fotodom.ru

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2345

Источники — https://cable.ru, Кабель.РФ

Ремонт газовой варочной панели

В газовой варочной панели ремонтировать самостоятельно можно только электророзжиг и систему газконтроля. С ними, в принципе, и возникают основные проблемы. Так как газовая варочная панель с электроподжигом  тоже подключается к электричеству, то при общих проблемах с электрической частью (вообще не работает пьезорозжиг) сначала проверьте наличие электропитания в розетке, осмотрите целостность провода. Если тут все нормально, можно углубляться.

Отремонтировать варочную газовую поверхность можно самостоятельно

Не работает кнопка электророзжига (нет искры)

Электророзжиг — удобная вещь, но периодически искра перестает «проскакивать» и огонь на какой-то конфорке не зажигается. Зажечь его можно если нажать кнопку другой конфорки. Они подключены параллельно и при нажатии на одну, искра есть на всех конфорках. Но такое положение ненормально и искру надо восстанавливать. Ремонт варочной поверхности в данном случае не очень сложный. Причин несколько:

  • Свеча забита жиром, грязью, остатками моющих средств. Надо ее тщательно очистить и насухо вытереть.
  • Проверить силовые провода, которые идут к этой свече. Для этого надо снять конфорки, верхнюю панель. Если это стеклокерамика, она может быть посажена на герметик, его подрезаем и снимаем лицевую панель. Если это металл, откручиваем фиксирующие болты. Под лицевой панелью нас интересуют силовые провода. Надо проверить наличие пробоя изоляции на массу (на землю). Для этого можно несколько раз нажать кнопку розжига, если есть пробой, в том месте будет проскакивать искра. Если видимых повреждений нет, прозваниваем провода мультиметром на целостность и на пробой с землей. Найденные неисправные проводники заменяем на аналогичные по сечению.

    Надо проверить целостность проводов и их изоляции

  • Если проводники целые, контакты везде нормальные, возможно проблема в кнопке. Ее разбираем, чистим, ставим все на место.
  • Еще одна причина — проблемы с трансформатором электророзжига. О имеет две обмотки, каждая из которых питает две конфорки. Если между двумя противоположными конфорками измерять сопротивление оно должно быть около 600 Ом — это сопротивление обмоток трансформатора. Если оно ниже, скорее всего причина в залипшей (загрязненной) кнопке. Их разбираем, чистим, ставим на место.

Что еще можно сделать — проверить контакты и пайки. Контакты при необходимости поджать или зачистить от грязи, пайки, если обнаружатся холодные, перепаять. Как определить что пайка холодная? Если поддеваете олово чем-то твердым (концом щупа мультиметра, например), оно двигается или отлетает, в нем могут быть трещины. В таком случае разогреваем паяльник, заново расплавляем припой.

После розжига на конфорке тухнет пламя

Во многих современных газовых плитах или варочных поверхностях есть функция газконтроля. Возле каждой конфорки стоит датчик, который отслеживает наличие пламени. Если пламени нет, прекращается подача газа. Функция полезная, но иногда начинаются проблемы — после розжига, когда отпускаете ручку включения, пламя гаснет. Дело с том, что датчик — термопара — загрязнился или вышел из строя и «не видит» пламени.

Где находится термопара в газовой плите

Для начала надо попробовать все датчики почистить. Они во время эксплуатации быстро зарастают жиром, так что периодически требуют чистки. Сначала отключаем питание, убираем конфорки, снимаем ручки, откручиваем лицевую панель. Находим термопару на неработающей конфорке. Это небольшой металлический штырек, расположенный вплотную к газовой горелке. В некоторых моделях газовых варочных поверхностей он может просто вставляться, в других есть фиксатор. Надо датчик достать из гнезда и очистить от загрязнений. Используют обычную кухонную химию для мытья посуды или что-то более сильное

Важно добиться результата. Промываем датчики, высушиваем, ставим на место

Можно проверять работу.

Иногда бывает, что и после чистки некоторые конфорки не работают. Это значит, что термопара вышла из строя. В этом случае ремонт варочной поверхности, работающей от газа, — замена термопары. Как до него добраться вы уже знаете, а отключается он просто: надо вынуть соответствующие провода из колодки.  Вынимаем старый датчик, ставим новый. Устанавливаем на место крышку, проверяем работу. На этом, собственно, все.

Один важный момент: если ваша техника находится на гарантии, не стоит ее ремонтировать самостоятельно, иначе в гарантийном ремонте вам откажут.
