Расчет потребляемой мощности: измерение мультиметром и формулы для расчетов

Можно ли посчитать расход электроэнергии, зная примерную мощность

При самостоятельных расчетах не стоит забывать о небольшой мощности, которую потребляют некоторые устройства даже когда они не работают, но подключены к розетке. Его тоже нужно считать. Многие приборы оснащены индикатором, или у них есть светодиод, который тоже может потреблять некоторую мощность.

Осведомленность о потребляемой мощности прибора дает возможность существенно экономить электроэнергию.

Расчеты производят следующим образом:

При вычислении мощности согласно формулы вы получаете приблизительное значение.
В случае, когда вам нужен точный показатель мощности, лучше воспользуйтесь ваттметром. Любая мощность, будь то электрическая, тепловая или механическая, измеряется в ваттах

Для того, чтобы уметь экономить электроэнергию важно знать их потребляемую приборами мощность.
Для вычисления разности двух мощностей следует вычитать одно такое значение из другого.

Когда вы оплачиваете счета за электроэнергию, вы платите, в сущности, за каждый потребленный вами киловатт. Для конвертирования показателя ватт в киловатты нужно разделить один показатель в ваттах на 1000, а потом умножить значение, получившееся в киловаттах на количество отработанных прибором часов. В результате вы получите требуемое значение, существующее как (кВт-ч). Если умножить его на стоимость 1 киловатта электроэнергии, вы сможете узнать, сколько вам придется заплатить за работу прибора. К примеру, если в вашем доме или квартире всего 10 лампочек и 100 Вт – мощность, потребляемая каждой лампой, то произведя расчет мы получим 10 х 100 в итоге выйдет 1000 Вт – суммарная мощность всех ламп. Если 1000 Вт вы поделите на 1000, то получите 1 кВт. Теперь не трудно подсчитать, что если, лампочки горели на протяжении 2000 часов в год, а один киловатт в час стоит 6 руб. То, за год вам придется заплатить 12000 руб.

Калькулятор расчета электроэнергии потребляемой бытовой техникой

Как работать с калькулятором:

Укажите ваш тариф на электроэнергию в рублях.
Выбирайте приборы, которые работают у вас дома.
Заносите значения их мощности, количества, времени работы и периодичности.
В верхней табличке автоматически формируются примерные расчеты стоимости содержания выбранных электроприборов за месяц.

Тариф на электроснабжение руб/кВт-час
Результаты расчета Суммарное месячное потребление: 0,0 кВт·ч Средняя нагрузка в час:0,00 кВт Пиковая пусковая нагрузка:0,00 кВт Сумма расходов за месяц:0,00 руб
Электрические лампы освещения
Лампа накаливания	Вт х	шт	часов в	0 кВт·ч/мес
Светодиодная	Вт х	шт	часов в	0 кВт·ч/мес
Энергосберегающая	Вт х	шт	часов в	0 кВт·ч/мес
Кухонная техника
Блендер	Вт х	шт	часов в	0 кВт·ч/мес
Вытяжка	Вт х	шт	часов в	0 кВт·ч/мес
Кофеварка/кофемашина	Вт х	шт	часов в	0 кВт·ч/мес
Кухонная плита	Вт х	шт	часов в	0 кВт·ч/мес
Кухонный комбайн	Вт х	шт	часов в	0 кВт·ч/мес
Микроволновка	Вт х	шт	часов в	0 кВт·ч/мес
Мультиварка	Вт х	шт	часов в	0 кВт·ч/мес
Холодильник	Вт х	шт	часов в	0 кВт·ч/мес
Электрочайник	Вт х	шт	часов в	0 кВт·ч/мес
Прочая техника	Вт х	шт	часов в	0 кВт·ч/мес
Техника для чистоты и порядка
Посудомоечная машина	Вт х	шт	часов в	0 кВт·ч/мес
Пылесос	Вт х	шт	часов в	0 кВт·ч/мес
Стиральная машина	Вт х	шт	часов в	0 кВт·ч/мес
Сушильная машина	Вт х	шт	часов в	0 кВт·ч/мес
Утюг	Вт х	шт	часов в	0 кВт·ч/мес
Прочее	Вт х	шт	часов в	0 кВт·ч/мес
Цифровая техника
Домашний кинотеатр	Вт х	шт	часов в	0 кВт·ч/мес
Музыкальный центр	Вт х	шт	часов в	0 кВт·ч/мес
Телевизор	Вт х	шт	часов в	0 кВт·ч/мес
Компьютер	Вт х	шт	часов в	0 кВт·ч/мес
Ноутбук	Вт х	шт	часов в	0 кВт·ч/мес
Ресивер/приставка	Вт х	шт	часов в	0 кВт·ч/мес
Смартфон	Вт х	шт	часов в	0 кВт·ч/мес
Прочая	Вт х	шт	часов в	0 кВт·ч/мес
Климатическая техника
Вентилятор	Вт х	шт	часов в	0 кВт·ч/мес
Водонагреватель	Вт х	шт	часов в	0 кВт·ч/мес
Кондиционер	Вт х	шт	часов в	0 кВт·ч/мес
Обогреватель	Вт х	шт	часов в	0 кВт·ч/мес
Электрокамин	Вт х	шт	часов в	0 кВт·ч/мес
Прочая	Вт х	шт	часов в	0 кВт·ч/мес
Техника для здоровья и красоты
Электробритва	Вт х	шт	часов в	0 кВт·ч/мес
Фен	Вт х	шт	часов в	0 кВт·ч/мес
Прочая	Вт х	шт	часов в	0 кВт·ч/мес
Техника для ремонта
Дрель	Вт х	шт	часов в	0 кВт·ч/мес
Электролобзик	Вт х	шт	часов в	0 кВт·ч/мес
Болгарка	Вт х	шт	часов в	0 кВт·ч/мес
Перфоратор	Вт х	шт	часов в	0 кВт·ч/мес
Электропила	Вт х	шт	часов в	0 кВт·ч/мес
Прочая	Вт х	шт	часов в	0 кВт·ч/мес
Прочее
Эл. теплые полы	Вт х	шт	часов в	0 кВт·ч/мес
Водяной насос	Вт х	шт	часов в	0 кВт·ч/мес

Расчет электрических цепей

Все формулы, используемые для расчётов электроцепей, вытекают одна из другой.

Взаимосвязи электрических характеристик

Так, например, по формуле расчета мощности можно произвести расчет силы тока, если известны P и U.

Чтобы узнать, какой ток будет потреблять утюг (1100 Вт), включенный в сеть 220 В, нужно выразить силу тока из формулы мощности:

I = P/U = 1100/220 = 5 A.

Зная расчётное сопротивление спирали электроплиты, можно найти P устройства. Мощность через сопротивление узнают по формуле:

P = U2/R.

Существует несколько методов, позволяющих решать поставленные задачи по расчётам различных параметров заданной цепи.

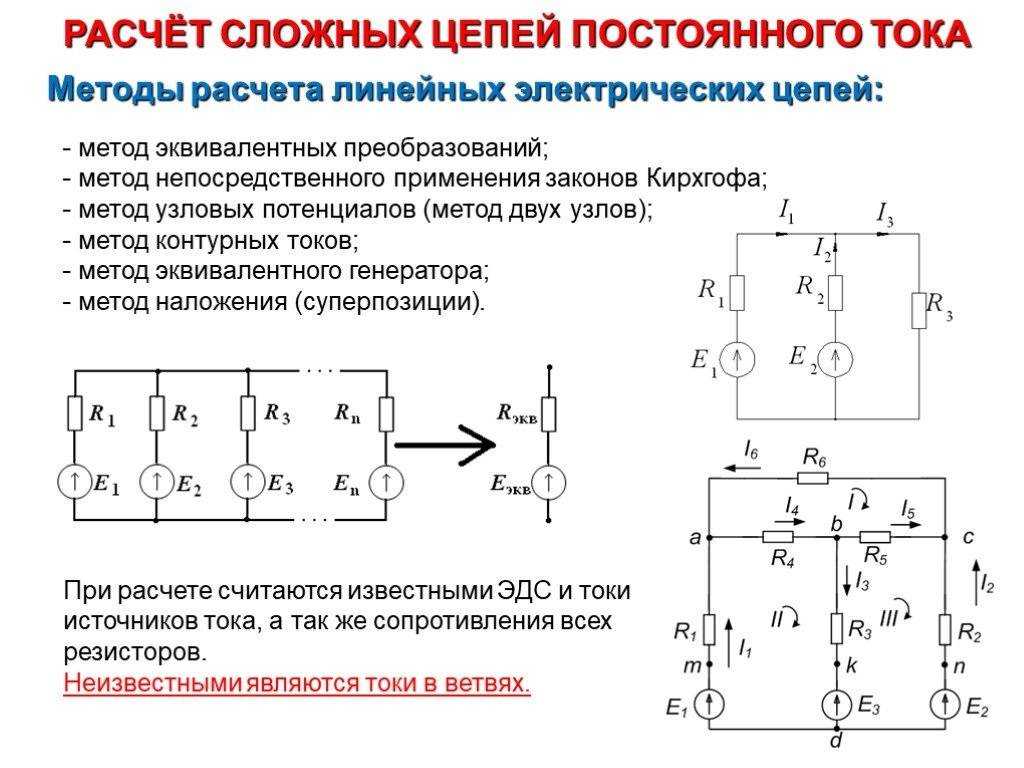

Методы расчёта электрических цепей

Расчёт мощности для цепей разного рода тока помогает правильно оценить состояние линий электропитания. Бытовые и промышленные аппараты, подобранные в соответствии с заданными параметрами Pном и S, будут работать надёжно и выдерживать максимальные нагрузки годами.

Расчет потребляемой мощности и затрат на электроэнергию

Значение потребляемой кондиционером мощности позволяет определить, можно ли его подключать к обычной розетке или же нужно тянуть отдельный кабель к электрощиту. В современных домах электропроводка и розетки рассчитаны на ток до 16А, но если дом старый, то максимальный ток не должен превышать 10А. Для безопасной работы потребляемый сплит-системой ток должен быть на 30% меньше максимально допустимого, то есть в розетку можно включать оборудование, рабочий ток которого не превышает 7–11А, что соответствует потребляемой мощности 1,5–2,4 кВт (заметим, что при таком энергопотреблении мощность охлаждения кондиционера будет лежать в диапазоне 4,5–9 кВт).
Необходимо учитывать, что в квартирах к одному кабелю подключается несколько розеток, поэтому для расчета фактической нагрузки нужно суммировать мощности всех электроприборов, подключенных к розеткам одной линии.

Точное значение потребляемой кондиционером мощности и его рабочий ток указывается в каталоге. Поскольку мы не знаем, какая модель будет выбрана, то рассчитываем эти параметры исходя из среднего значения коэффициента .

Зная потребляемую мощность, мы можем оценить расходы на электроэнергию. Для этого нужно задать среднее время работы кондиционера в сутки при опредленной мощности, например, 2 часа при 100%, 3 часа при 75%, 5 часов при 50% и 4 часа при 25% (такой режим работы характерен для жаркой погоды). После этого можно определить среднее потребление энергии в сутки и, умножив его на количество дней в месяце и стоимость кВт·ч, получить стоимость потребляемой за месяц электроэнергии. Среднесуточное энергопотребление кондиционера зависит от устанавливаемой пользователем температуры воздуха, характера погоды и других трудно учитываемых факторов, поэтому наш расчет не претендует на высокую точность.

После выбора определенной модели сплит-системы вы сможете уточнить предполагаемый расход электроэнергии (о том, как это сделать рассказывается в разделе ).

Типы кондиционеров

Функции и характеристики

Первый способ

В случаях, когда прибор не использует свою максимальную силу, его нагрузку можно рассчитывать самостоятельно. Для этого потребуется:

Метр;
Штангенциркуль;
Тестер.

Проведение измерений

Перед этим нужно изучить устройство или его документы, так как там могут быть указаны номинальное напряжение и мощность. Когда на приборе указано, что его потребляемая мощность равна 200 Вт, а напряжение 220 В, то при подключении в обычную сеть 220 В, потребление прибора будет 200 Вт. Если какой-то параметр не обозначен, нужно подключить прибор к сети и используя тестер можно найти силу тока, которая протекает по нему и его рабочее напряжение.

Чтобы понять, как рассчитать потребляемую нагрузку электроприбора, нужно провести настройку тестера в режим работы амперметром. Его нужно подсоединить последовательно к потребителю. Когда используемый прибор функционирует на постоянном токе, требуется учесть его полярность при подсоединении. Показания снимаются в амперах (ток). Потом тестер переключается в режим вольтметра и подсоединяется с соблюдением полярности, параллельно прибору. Данные показания будут выдавать вольты (напряжения).

Чтобы понять сколько ватт требует потребитель, нужно умножить получившееся напряжение на силу тока.

Когда имеется значение сопротивления пробора, что указано в документах или замерено омметром, функцию последнего может выполнять тестер. Тогда нужно измерить силу тока и напряжения. Показатель потребляемой мощности будет равен произведению квадрата силы тока на сопротивление. Когда измеряется напряжение, то потребительная нагрузка определяется как отношение квадрата напряжения к сопротивлению прибора.

Потребление электродвигателей определяется по размеру сердечника. Нужно померить его диаметр, длину и частоту вращений, а также узнать полюсное деление двигателя. Используя специальную таблицу можно понять постоянную нагрузку двигателя. Расчёт потребляемой нагрузки происходит путём умножения постоянной мощности двигателя на диаметр сердечника в квадрате, длину и синхронную частоту вращения. Полученные данные нужно умножить на .

Как рассчитать силу тока по сопротивлению

Расчет силы тока для отдельного участка, зная сопротивление этого участка и напряжение в сети, не представляет собой особой сложности. Зависимость этих параметров определена законом Ома, формула которого в символьном виде выглядит следующим образом:

I=UR, где – сила тока в амперах, напряжение сети в вольтах, а сопротивление участка в ом. В каких случаях прибегают к расчету силы тока по сопротивлению? Как правило, это ситуация, когда в помещении уже смонтирована проводка, но нет достоверных данных какой кабель применялся при прокладке и какую нагрузку он может выдержать. Таким образом замерив сопротивление электрического устройства омметром или мультиметром можно рассчитать силу потребляемого тока.

Для чего нужны резисторы в бытовых электрических цепях

Трехфазное электропитание в частном доме используется довольно редко из-за сложностей в организации электропроводки и повышенной опасности при эксплуатации. В обыкновенной электрической сети к которой подключаются все бытовые приборы имеет напряжение 220В. Но для работы отдельных устройств эта величина слишком большая. По закону Джоуля-Ленца, при прохождении электричества по проводнику выделяется тепло. Формула закона выгладит следующим образом:

Q = I²Rt, где Q — количество тепла, Дж; R и I – сопротивление и сила тока, а t – время протекания тока.

Из этого видно, что чем больше сила тока, тем больше тепла будет выделяться при работе устройства, что в итоге может привести к перегреву и выходу изделия из строя. Время тоже имеет значение, но в нашем варианте, для удобства понимания можно принят его равное 1.

Таким образом, чтобы избежать этой неприятности, нам необходимо увеличить сопротивление (см. на формулу закона Ома). Другими словами, необходимо в цепь включить резистор, который обладает дополнительным сопротивлением. Рассчитать силу тока для резистора можно посмотрев маркировку на его поверхности.

На практике данный принцип применяется при работе всей низковольтной аппаратуры, светодиодных источников света, а также в приборах контроля и автоматики. В последнем варианте это широко известные плавкие предохранители принцип работы, которых основан на применении законов Ома и Джоуля-Ленца. Т.е. при скачке напряжения возрастает сила тока и выделяется большое количество тепла, в результате чего из строя выходит только плавкий предохранитель, а остальные детали остаются работоспособными.

Определение оборотов вала

Асинхронные трехфазные двигатели по частоте вращения ротора делятся 4 типа: 3000, 1500, 1000 и 750 об. мин. Приводим пример маркировки на основании АИР 180:

АИР 180 М2 – где 2 это 3000 оборотов.
АИР 180 М4 – 4 это 1500 об. мин.
АИР 180 М6 – 6 обозначает частоту вращения 1000 об/мин.
АИР 180 М8 – 8 означает, что частота вращения выходного вала 750 оборотов.

Самый простой способ определить количество оборотов трехфазного асинхронного электродвигателя – снять задний кожух и посмотреть обмотку статора.

У двигателя на 3000 об/мин катушка обмотки статора занимает половину окружности — 180 °, то есть начало и конец секции параллельны друг другу и перпендикулярны центру. У электромоторов 1500 оборотов угол равен 120 °, у 1000 – 90 °. Схематический вид катушек изображен на чертеже. Все обмоточные данные двигателей смотрите в таблице.

Узнать частоту вращения с помощью амперметра

Узнать обороты вала двигателя, можно посчитав количество полюсов. Для этого нам понадобится миллиамперметр — подключаем измерительный прибор к обмотке статора. При вращении вала двигателя стрелка амперметра будет отклонятся. Число отклонений стрелки за один оборот – равно количеству полюсов.

2 полюса – 3000 об/мин
4 полюса – 1500 об/мин
6 полюса – 2000 об/мин
8 полюса – 750 об/мин

Расчёт величины тока по мощности и напряжению

Для обеспечения безопасности при эксплуатации бытовых электроприборов необходимо верно вычислить сечение питающего кабеля и проводки. Поскольку ошибочно выбранное сечение жил кабеля способно привести к возгоранию проводки из-за короткого замыкания. Это грозит возникновением пожара в здании. Это также относится к выбору кабеля для подключения электрических двигателей.

Расчет тока

От значения этой величины зависит выбор питающего кабеля (провода), по которому могут быть подключены приборы электропотребления к сети.
Зная напряжение электрической сети и полную нагрузку электроприборов, можно по формуле вычислить силу тока, который потребуется пропускать по проводнику (проводу, кабелю). По его величине выбирают площадь сечения жил.

Если известны электропотребители в квартире или доме, необходимо выполнить несложные расчёты, чтобы правильно смонтировать схему электроснабжения.

Однофазная сеть напряжением 220 В

Сила тока I (в амперах, А) подсчитывается по формуле:

I = P / U,

где P – электрическая полная нагрузка (обязательно указывается в техническом паспорте устройства), Вт (ватт);

U – напряжение электрической сети, В (вольт).

Ниже в таблице представлены величины нагрузки типичных бытовых электроприборов и потребляемый ими ток (для напряжения 220 В).

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 — 2500	9,0 – 11,4
Морозильники, холодильники	140 — 300	0,6 – 1,4
Мясорубка с электроприводом	1100 — 1200	5,0 — 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	6з0 — 1200	3,0 – 5,5
Соковыжималка	240 — 360	1,1 – 1,6
Тостер	640 — 1100	2,9 — 5,0
Миксер	250 — 400	1,1 – 1,8
Фен	400 — 1600	1,8 – 7,3
Утюг	900 — 1700	4,1 – 7,7
Пылесос	680 — 1400	3,1 – 6,4
Вентилятор	250 — 400	1,0 – 1,8
Телевизор	125 — 180	0,6 – 0,8
Радиоаппаратура	70 — 100	0,3 – 0,5
Приборы освещения	20 — 100	0,1 – 0,4

На рисунке представлена схема устройства электроснабжения квартиры при однофазном подключении к сети напряжением 220 В.

Как видно из рисунка, различные потребители электроэнергии подключены через соответствующие автоматы к электросчётчику и далее общему автомату, который должен быть рассчитан на нагрузку приборов, которыми будет оборудована квартира. Провод, который подводит питание также должен удовлетворять нагрузке энергопотребителей.

Ниже приводится таблица для скрытой проводки при однофазной схеме подключения квартиры для подбора провода при напряжении 220 В

Сечение жилы провода, мм2	Диаметр жилы проводника, мм	Медные жилы	Алюминиевые жилы
Ток, А	Мощность, Вт	Ток, А	Мощность, кВт
0,50	0,80	6	1300
0,75	0,98	10	2200
1,00	1,13	14	3100
1,50	1,38	15	3300	10	2200
2,00	1,60	19	4200	14	3100
2,50	1,78	21	4600	16	3500
4,00	2,26	27	5900	21	4600
6,00	2,76	34	7500	26	5700
10,00	3,57	50	11000	38	8400
16,00	4,51	80	17600	55	12100
25,00	5,64	100	22000	65	14300

Трёхфазная сеть напряжением 380 В

При трёхфазном электроснабжении сила тока I (в амперах, А) вычисляется по формуле:

I = P /1,73 U,

где P -потребляемая мощность, Вт;

U — напряжение в сети, В,

так как напряжение при трёхфазной схеме электроснабжения 380 В, формула примет вид:

I = P /657, 4.

В случае подведения к дому трёхфазного электроснабжения напряжением 380 В схема подключения будет выглядеть следующим образом.

Сечение жил в питающем кабеле при различной нагрузке при трёхфазной схеме напряжением 380 В для скрытой проводки представлена в таблице.

Сечение жилы провода, мм2	Диаметр жилы проводника, мм	Медные жилы	Алюминиевые жилы
Ток, А	Мощность, Вт	Ток, А	Мощность, кВт
0,50	0,80	6	2250
0,75	0,98	10	3800
1,00	1,13	14	5300
1,50	1,38	15	5700	10	3800
2,00	1,60	19	7200	14	5300
2,50	1,78	21	7900	16	6000
4,00	2,26	27	10000	21	7900
6,00	2,76	34	12000	26	9800
10,00	3,57	50	19000	38	14000
16,00	4,51	80	30000	55	20000
25,00	5,64	100	38000	65	24000

Для расчёта тока в цепях питания нагрузки, характеризующейся большой реактивной полной мощностью, что характерно применению электроснабжения в промышленности:

электрические двигатели;
дроссели приборов освещения;
сварочные трансформаторы,;
индукционные печи.

На практике принято считать, что при подсчёте электрических нагрузок для бытовых целей запас мощности принимают 5%. В случае расчёта электрических сетей для промышленного производства запас мощности принимают 20%.
