Понятие скважности импульса и коэффициента заполнения

Чем отличается скважность и коэффициент заполнения импульсов

Одной из наиболее важных величин в импульсной электронике – это скважность, обозначаемая латинской буквой S. Она дает характеристику импульсам прямоугольной формы и показывает, как относится их период T ко времени t1

К примеру, коэффициент меандра равен 2, поскольку время t1 в этой последовательности составляет половину периода: S = T / t1 = 2. И в числителе, и в знаменателе находится время, выраженное в секундах. При вычислениях они сокращаются, поэтому коэффициент является величиной, не имеющей единиц измерения.

Меандр представляет собой поток импульсов, в котором отрицательные и положительные части имеют одинаковую продолжительность

Инверсия скважности имеет название коэффициент заполнения. Следовательно, скважность способна принимать множество значений от бесконечности до единицы, а рабочий цикл этого же потока импульсов, как еще могут называть коэффициент заполнения, способен принимать значения от 0 до 1

Часто удобней записывать не данный коэффициент, измерение которого производится десятичными дробями, а скважность, которая равна, чаще всего, целому числу. Например: D = 0,5 или S = ​​2 – эти две записи означают одно и то же, но вторую читать легче. Рабочий цикл S = 10 соответствует показателю D = 0,1 – это означает, что длительность импульса в 10 раз меньше его периода. В широтно-импульсной модуляции (сокращенно, ШИМ) прибор изменяет ширину или продолжительность импульса, при этом будет соответственно изменяться и коэффициент. Частота при этом будет постоянной. В таком случае, чем больше величина, показывающая скважность, тем более узким будет импульс, и, наоборот – при минимальной скважности будет достигаться максимальная ширина. При изучении данного явления просматривается этимологическая связь с словом «скважина» из русского языка: широкая скважина (на самом деле, это промежуток между импульсами в потоке) – положительные части узкие, узкая скважина – положительные части широкие (но свободное пространство между ними мало).

Важно: У англоязычных авторов термин «скважность» не встречается вовсе, а для его замены применяют понятие «рабочий цикл» – аналогичный российскому коэффициенту заполнения (D). Однако в английской литературе он выражается не дробным числом, а процентом

Например, если D = 0,5 в западных пособиях будет указано: D = 50%.

Меандр

Меандры широко используются в электронных схемах для тактирования и сигналов синхронизации, так как они имеют симметричную прямоугольную форму волны с равной продолжительностью полупериодов. Практически все цифровые логические схемы используют сигналы в виде меандра на своих входах и выходах.

Так как форма меандра симметрична, и каждая половина цикла одинакова, то длительность положительной части импульса равна промежутку времени, когда импульс отрицателен (нулевой). Для меандров, используемых в качестве тактирующих сигналов в цифровых схемах, длительность положительного импульса называется временем заполнения периода.

Для меандра, время заполнения равно половине периода сигнала. Так как частота равна обратной величине периода, (1/T), то частота меандра:

Например, для сигнала с временем заполнения равным 10 мс, его частота равна:

Гц

Меандры используются в цифровых системах для представления уровня логической «1» большими значениями его амплитуды и уровня логического «» маленькими значениями амплитуды.

Если время заполнения, не равно 50% от длительности его периода, то такой сигнал уже представялет более общий случай и называется прямоугольным сигналом. В случае,  или если время положительной части периода сигнала мало, то такой сигнал, является импульсом.

Импульсы и запускающие сигналы (триггеры)

Хотя, технически, запускающие сигналы и импульсы два отдельных типа сигналов, но отличия между ними незначительны. Запускающий сигнал — это всего лишь очень узкий импульс. Разница в том, что триггер может быть как положительной, так и отрицательной полярности, тогда как импульс только положительным.

Форма импульса, или серии импульсов, как их чаще называют, является одним из видов несинусоидальной формы сигналов, похожей на прямоугольный сигнал. Разница в том, что импульсный сигнал определяется часто только коэффициентом заполнения. Для запускающего сигнала положительная часть сигнала очень короткая с резкими ростом и спадом и ее длительностью, по сравнению с периодом, можно пренебречь.

Очень короткие импульсы и запускающие сигналы предназначены для управления моментами времени, в которые происходят, например, запуск таймера, счетчика, переключение логических триггеров а также для управления тиристорами, симисторами и другими силовыми полупроводниковыми приборами.

Я рассмотрел здесь только основные виды электрических сигналов. Остальные типы сигналов, обычно, получают их комбинацией или модуляцией (изменением параметров, используя другой сигнал), например:

  • Амплитудно-модулированный сигнал
  • Частотно-модулированный сигнал
  • Фазо-модулированный сигнал
  • Фазо-частотно-модулированный сигнал
  • Фазо-кодо-манипулированный сигнал

Подробно я вернусь к ним в своих последующих публикациях.

Симметричные сигналы — коэффициент заполнения полупериода

Для симметричных сигналов описанный выше коэффициент заполнения будет равен нулю, так как среднее арифметическое симметричного сигнала равно нулю. Для анализа симметричных периодических сигналов применяется понятие коэффициента заполнения полупериода. Для его расчета используется формула:

[Обобщенный коэффициент заполнения полупериода] = [Среднеарифметическое значение напряжения сигнала за полупериод, В] / [Амплитуда сигнала (A), В]

Коэффициент заполнения полупериода используется для расчета схем с трансформаторами, катушками индуктивности или конденсаторами. Например, чтобы определить, до какого напряжения за полупериод зарядится конденсатор, нужно посчитать довольно замысловатый интеграл или воспользоваться простой формулой:

[Напряжение на конденсаторе в конце полупериода, В] = [Напряжение на конденсаторе в начале полупериода, В] + [Обобщенный коэффициент заполнения полупериода] * [Амплитуда силы тока, А] * [Длительность полупериода, с]

[Сила тока в катушке индуктивности в конце полупериода, А] = [Сила тока в начале полупериода, А] + [Обобщенный коэффициент заполнения полупериода] * [Амплитуда напряжения, В] * [Длительность полупериода, с]

Обобщенные коэффициенты заполнения для разных распространенных сигналов можно взять из таблиц. Иногда известно не амплитудное, а действующее значение. Тогда полезен будет другой коэффициент: отношение среднего арифметического значения к действующему. С математической точки зрения он равен отношению среднего арифметического к среднему квадратичному.

[Напряжение на конденсаторе в конце полупериода, В] = [Напряжение на конденсаторе в начале полупериода, В] + [Отношение среднего арифметического значения силы тока к действующему] * [Действующее значение силы тока, А] * [Длительность полупериода, с]

[Сила тока в катушке индуктивности в конце полупериода, А] = [Сила тока в начале полупериода, А] + [Отношение среднего арифметического значения напряжения к действующему] * [Действующее значение напряжения, В] * [Длительность полупериода, с]

Для синусоидального сигнала

[Обобщенный коэффициент заполнения полупериода] = 0.637

[Отношение среднего арифметического значения напряжения к действующему] = 0.9

Для треугольного сигнала

[Обобщенный коэффициент заполнения полупериода] = [L, с] / [T, с] / 2

[Отношение среднего арифметического значения напряжения к действующему] = [Корень квадратный из 3] * [L, с] / [T, с] / 2

В литературе нередко понятием ‘Коэффициент заполнения’ обозначают то коэффициент заполнения периода, то коэффициент заполнения полупериода, то отношение среднего значения к действующему. Так что, о чем идет речь, приходится понимать по контексту.

Применение

Для формирования прямоугольных колебаний применяется микросхема аналогового типа или чип-контроллер. Сами колебания управляют только нагрузкой, идущей от источника тока. Подключение производится через ключевую схему на полупроводнике. Ключ имеет всего два состояния: либо он включён в сеть, либо размыкает её.

Грубо говоря, все зависит от характеристик колебаний. Так, если светильник подключен через подобную схему, то при низкой частоте работы устройства лампа будет мигать с определенной периодичностью, но при превышении её сверх 50Гц в человеческих глазах отдельные всплески света сольются в одно ровное свечение. Это особенность человеческого глаза, который не улавливает колебания свыше этого значения. Но и яркость свечения можно регулировать. Чем ниже коэффициент заполнения, а, следовательно, и значение, обратное ему, тем меньше яркость свечения источника.

Аналогичный пример можно использовать и с двигателем постоянного тока, под управлением широтно-импульсного регулятора. При этом низкая частота приведёт к снижению оборотов двигателя, в то время как высокая – к его эффективной работе. Для её достижения используются ключи-полупроводники, обладающие значительным быстродействием и низким коэффициентом проводимости, так как в противном случае возможно запаздывание сигнала.

При необходимости сигналы схемы импульсного регулятора можно усреднять, для этого используются фильтры низких частот, но при подключении двигателя с большой механической инерцией и хорошим значением индуктивности. В этом случае снижение амплитуды и частоты происходит самопроизвольно.

Скважность, а также её обратное значение зависят от уровня моделирующего сигнала, частота таких устройств определяется частотой дублирующего генератора, подающего дополнительный сигнал

Генератор для получения скважности

Скважность импульсов

Общеизвестно, что регулировать количество оборотов электродвигателя можно периодическим включением и отключением его от энергосети, кроме того при изменении времени включения и отключения можно задавать дополнительные параметры скорости. Это явление характерно не только для электродвигателя – его действие можно заметить во всех потребителях тока, способных запасать энергию, иначе говоря, инерционных системах.

Принцип широтно-импульсной модуляции основан именно на этом эффекте, он нашёл себе достаточно широкое применение при управлении электротехническими устройствами и источниками освещения, где требуется циклическая подача энергии. В английском языке этот принцип получил название – Pulse-Width Modulation.

Как эффект Холла можно использовать для определения типа используемого полупроводника

Коэффициент Холла говорит обо всем. Если коэффициент Холла отрицателен, это означает, что основными носителями заряда являются электроны. И поскольку число электронов больше по сравнению с отверстиями в полупроводниках n-типа, это ясно указывает на то, что испытываемый полупроводник n-типа. Аналогичным образом, если коэффициент Холла положительный, это означает, что основными носителями заряда являются дырки. И поскольку число отверстий больше по сравнению с электронами в полупроводниках p-типа, это ясно указывает на то, что испытываемый полупроводник p-типа.

Видео

Симметричные сигналы — коэффициент заполнения полупериода

Для симметричных сигналов описанный выше коэффициент заполнения будет равен нулю, так как среднее арифметическое симметричного сигнала равно нулю. Для анализа симметричных периодических сигналов применяется понятие коэффициента заполнения полупериода. Для его расчета используется формула:

[Обобщенный коэффициент заполнения полупериода] = [Среднеарифметическое значение напряжения сигнала за полупериод, В] / [Амплитуда сигнала (A), В]

Коэффициент заполнения полупериода используется для расчета схем с трансформаторами, катушками индуктивности или конденсаторами. Например, чтобы определить, до какого напряжения за полупериод зарядится конденсатор, нужно посчитать довольно замысловатый интеграл или воспользоваться простой формулой:

[Напряжение на конденсаторе в конце полупериода, В] = [Напряжение на конденсаторе в начале полупериода, В] + [Обобщенный коэффициент заполнения полупериода] * [Амплитуда силы тока, А] * [Длительность полупериода, с]

Аналогично для катушки индуктивности:

[Сила тока в катушке индуктивности в конце полупериода, А] = [Сила тока в начале полупериода, А] + [Обобщенный коэффициент заполнения полупериода] * [Амплитуда напряжения, В] * [Длительность полупериода, с]

Обобщенные коэффициенты заполнения для разных распространенных сигналов можно взять из таблиц. Иногда известно не амплитудное, а действующее значение. Тогда полезен будет другой коэффициент: отношение среднего арифметического значения к действующему. С математической точки зрения он равен отношению среднего арифметического к среднему квадратичному.

[Напряжение на конденсаторе в конце полупериода, В] = [Напряжение на конденсаторе в начале полупериода, В] + [Отношение среднего арифметического значения силы тока к действующему] * [Действующее значение силы тока, А] * [Длительность полупериода, с]

[Сила тока в катушке индуктивности в конце полупериода, А] = [Сила тока в начале полупериода, А] + [Отношение среднего арифметического значения напряжения к действующему] * [Действующее значение напряжения, В] * [Длительность полупериода, с]

Для синусоидального сигнала

[Обобщенный коэффициент заполнения полупериода] = 0.637

[Отношение среднего арифметического значения напряжения к действующему] = 0.9

Для треугольного сигнала

[Обобщенный коэффициент заполнения полупериода] = [L, с] / [T, с] / 2

[Отношение среднего арифметического значения напряжения к действующему] = [Корень квадратный из 3] * [L, с] / [T, с] / 2

В литературе нередко понятием ‘Коэффициент заполнения’ обозначают то коэффициент заполнения периода, то коэффициент заполнения полупериода, то отношение среднего значения к действующему. Так что, о чем идет речь, приходится понимать по контексту.

(читать дальше…) :: (в начало статьи)

 1   2   3

:: ПоискТехника безопасности :: Помощь



К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Еще статьи

Практика проектирования электронных схем. Самоучитель электроники….
Искусство разработки устройств. Элементная база радиоэлектроники. Типовые схемы….

Конструирование (проектирование и расчет) источников питания и преобра…
Разработка источников питания и преобразователей напряжения. Типовые схемы. Прим…

Зарядное устройство. Импульсный автомобильный зарядник. Зарядка аккуму…
Схема импульсного зарядного устройства. Расчет на разные напряжения и токи….

Корректор коэффициента мощности. Схема. Расчет. Принцип действия….
Схема корректора коэффициента мощности…

Полумостовой импульсный стабилизированный преобразователь напряжения, …
Как работает полу-мостовой стабилизатор напряжения. Где он применяется. Описание…

ШИМ, PWM контроллер. Усилитель ошибки. Частота. Инвертирующий, неинвер…
ШИМ контроллер. Синхронизация. Обратная связь. Задание частоты….

Корпус РЭА, РЭУ своими руками. Самодельный. Электроника. Радиоэлектрон…
Изготовим корпус для своего электронного изделия…

Изготовление дросселя, катушки индуктивности своими руками, самому, са…
Расчет и изготовление катушки индуктивности, дросселя. Типовые электронные схемы…

Что такое скважность

Одной из важнейших величин в импульсной технике является скважность S. Скважность S характеризует прямоугольный импульс, и определяет то, во сколько раз период импульса T больше его длительности t1

Так, меандр, например, имеет скважность равную 2, поскольку длительность импульса в такой последовательности равна половине его периода: S=T/t1=2.

Как видим, и в числителе, и в знаменателе стоят продолжительности, измеряемые в секундах, поэтому скважность — величина безразмерная. Для справки напомним, что меандр — это такая импульсная последовательность, где длительность положительной части импульса t1 равна длительности его исходного состояния t0

Величина обратная скважности называется коэффициентом заполнения D. Таким образом, теоретически скважность может изменяться от бесконечности до 1, тогда как соответствующий ей коэффициент заполнения может принимать значения от 0 до 1

Записывать величину скважности часто более удобно, чем коэффициент заполнения в виде дроби.

Например: D=0.5 – коэффициент заполнения меандра, или скважность S=2 – более удобочитаемая запись того же самого. Скважность S=10 соответствует коэффициенту заполнения D=0.1 — имеется ввиду, что продолжительность импульса в 10 раз меньше его периода (суммы его положительной и исходной частей)

Здесь и просматривается этимологическая связь с русским словом «скважина»: большая скважина (по сути — яма между импульсами в последовательности) — сам импульс выглядит как более узкий, маленькая скважина — импульсы широкие (а вот яма между ними — узкая).

В англоязычной литературе не используется термин «скважность», а используется лишь термин «duty cycle» — рабочий цикл, являющийся аналогом русскоязычного термина «коэффициент заполнения» (D), только указывается он обычно не дробью, а в процентах. Например, мы пишем D=0.5, а в англоязычной литературе можно встретить 50% duty cycle или D = 50%, когда речь идет о меандре

Или D = 30% если длительность импульса соотносится с его периодом как 30 к 100.

Давайте рассмотрим простой практический пример. Лампочка включается на одну секунду через каждые 59 секунд, затем на 59 секунд гаснет, и так все время повторяется в течение неопределенного времени.

Что это значит? Длительность импульса t1 = 1 секунда, период импульса T = 59+1 = 60 секунд

Следовательно с какой скважностью включается лампочка?. Со скважностью S = 60/1

Скважность 60. Значит коэффициент заполнения равен 1/60, то есть D = 0,01666 или duty cycle 1,66%. В данном примере отчетливо видно, что запись в терминах скважности S = 60 более удобочитаема и точна, чем запись в форме коэффициента заполнения D = 0,01666 или duty cycle 1,666%

Со скважностью S = 60/1. Скважность 60

Значит коэффициент заполнения равен 1/60, то есть D = 0,01666 или duty cycle 1,66%. В данном примере отчетливо видно, что запись в терминах скважности S = 60 более удобочитаема и точна, чем запись в форме коэффициента заполнения D = 0,01666 или duty cycle 1,666%.

Наконец, еще одно полезное применение скважности. Счетчики-дешифраторы импульсов (типа К561ИЕ8) способны делить импульсную последовательность на отдельные импульсы, здесь снова значение скважности подходит лучше, оно может быть определено через разрядность счетчика и сосчитано (пропорционально количеству импульсов, подсчитанных счетчиком)

Таким образом, даже для цифровой техники оперирование напрямую скважностью импульсов часто оказывается более удобным, чем свойственным принятому в англоязычной литературе коэффициентом заполнения

Ограничение максимального коэффициента заполнения

Во многих случаях полезно ограничить максимальный коэффициент заполнения. Бывает нужно обеспечить, чтобы вне зависимости от управляющего сигнала коэффициент заполнения не превышал некоторую заданную величину. Это бывает необходимо, например, в повышающей, инвертирующей, обратноходовой, прямоходовой или пуш-пульной топологиях источников питания для того, чтобы магнитопровод дросселя или трансформатора между импульсами успел гарантированно размагнититься.

В схеме удалены все выводы и соединения, не имеющие отношения к нашей задаче ограничения скважности. Для примера выбрана микросхема 1156ЕУ3 или UC3823

Без изменений описанный подход может применяться для микросхемы 1156ЕУ2 или UC3825. Для других микросхем ШИМ может понадобиться подобрать номиналы деталей и учесть цоколевку этих микросхем.

Принцип работы схемы следующий. Ножка 8 отвечает за мягкий старт. На нее внутри микросхемы подается ток 1 мкА. Этот ток заряжает внешний конденсатор. По мере роста напряжения на конденсаторе увеличивается максимально возможный коэффициент заполнения. Так обеспечивается постепенное увеличение ширины импульсов при запуске. Оно необходимо, так как при включении выходной конденсатор разряжен, и, если полагаться на обратную связь, то длительность импульсов будет максимальной, пока этот конденсатор не зарядится до рабочего напряжения. Это нежелательно, так как приводит к перегрузке при включении устройства.

Подстроечный резистор и диод ограничивают максимально возможное напряжение, до которого может зарядиться конденсатор, а значит и максимально возможный коэффициент заполнения. При этом функция мягкого старта полностью сохраняется. Ширина импульсов по мере зарядки конденсатора постепенно нарастает от нуля до установленного значения. Далее рост коэффициента заполнения прекращается.

Диод — любой маломощный, например, КД510

Подстроечный резистор — 100 кОм

(читать дальше…) :: (в начало статьи)

 1   2   3

:: ПоискТехника безопасности :: Помощь



К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости, чтобы быть в курсе.

Если что-то непонятно, обязательно спросите!Задать вопрос. Обсуждение статьи.

Еще статьи

Широтно-импульсная модуляция, ШИМ, PWM, управление, регулирование, рег…
Широтно-импульсная модуляция. Описание. Применение….

Как не перепутать плюс и минус? Защита от переполюсовки. Схема…
Схема защиты от неправильной полярности подключения (переполюсовки) зарядных уст…

Генератор, источник треугольных импульсов, сигнала, напряжения. Схема….
Генератор треугольного сигнала. Принципиальная схема. Расчет….

Инвертор, преобразователь, чистая синусоида, синус…
Как получить чистую синусоиду 220 вольт от автомобильного аккумулятора, чтобы за…

Применение полевых транзисторов, МОП, FET, MOSFET. Использование. Схем…
Типичные схемы с полевыми транзисторами. Применение МОП….

Схемотехника — тиристорные, динисторные, симисторные, тринисторные схе…
Схемотехника тиристорных устройств. Практические примеры. …

Плавная регулировка, изменение яркости свечения светодиодов. Регулятор…
Плавное управление яркостью свечения светодиодов. Схема устройства с питанием ка…

Преобразователь однофазного напряжения в трехфазное. Принцип действия,…
Принцип действия, сборка и наладка преобразователя однофазного напряжения в трех…

Треугольные сигналы

Треугольные сигналы, как правило, это двунаправленные несинусоидальные сигналы, которые колеблются между положительным и отрицательным пиковыми значениями. Треугольный сигнал представляет собой относительно медленно линейно растущее и падающее напряжение с постоянной частотой.  Скорость, с которой напряжение изменяет свое направление равна для обоих половинок периода, как показано ниже.

Как правило, для треугольных сигналов, продолжительность роста сигнала, равна продолжительности его спада, давая тем самым 50% коэффициент заполнения. Задав амплитуду и частоту сигнала, мы можем определить среднее значение его амплитуды.

В случае несимметричной треугольной формы сигнала, которую мы можем получить изменением скорости роста и спада на различные величины, мы имеем еще один тип сигнала известный под названием пилообразный сигнал.

Принцип действия

Для формирования прямоугольного колебания в устройствах-модуляторах имеется специальная микросхема-контроллер либо аналоговая микросхема. Подключение происходит посредством цепи на полупроводнике. Полупроводник имеет только два состояния:

  • Закрытое
  • Открытое.

Важно! Работа всей цепи зависит от характера колебаний. Следовательно, если лампа подключена через полупроводниковый прибор, она начнёт мерцать с заданной частотой

Однако, когда частота превышает 50 Гц, из-за особенностей глаз человека, мигание сливается в единое свечение. Но таким образом можно регулировать и яркость свечения. Снижение коэффициента повлечет за собой уменьшение яркости света, выдаваемой лампой.

Подобную схему можно использовать для постоянных двигателей. Уменьшение частоты провоцирует снижение скорости вращения двигателя, а высокие – к большей мощности агрегата.

В аналогичных устройствах применяется полупроводниковый переключатель, который имеет высокую скорость срабатывания и низкую проводимость, поскольку в противном случае устройство может запаздывать.

Широтно-импульсное регулирование ШИР

В западной литературе практически не различают понятия широтно-импульсного регулирования ШИР и широтно-импульсной модуляции ШИМ. Однако у нас различие между ними все же существует.

Сейчас во многих микросхемах, особенно применяемых в DC-DC преобразователях, реализован принцип ШИР. Но при этом их называют ШИМ контроллерами. Поэтому теперь различие в названии между этими двумя способами практически отсутствует.

В любом случае для формирования определенной длительности импульса, подаваемого на базу транзистора и открывающего последний, применяют источники опорного и задающего напряжения, а также компаратор.Рассмотрим упрощенную схему, в которой аккумуляторная батарея GB питает потребитель Rн импульсным способом посредством транзистора VT. Сразу скажу, что в данной схеме я специально не использовал такие элементы, необходимые для работы схемы: конденсатор, дроссель и диод. Это сделано с целью упрощения понимания работы ШИМ, а не всего преобразователя.

Упрощенно, компаратор имеет три вывода: два входа и один выход. Компаратор работает следующим образом. Если величина напряжения на входном выводе «+» (неинвертирующий вход) выше, чем на входе «-» (инвертирующий вход), то на выходе компаратора будет сигнал высокого уровня. В противном случае – низкого уровня.

В нашем случае, именно сигнал высокого уровня открывает транзистор VT. Рассмотрим, как формируется необходимая длительность времени импульса tи. Для этого воспользуемся следующим графиком.

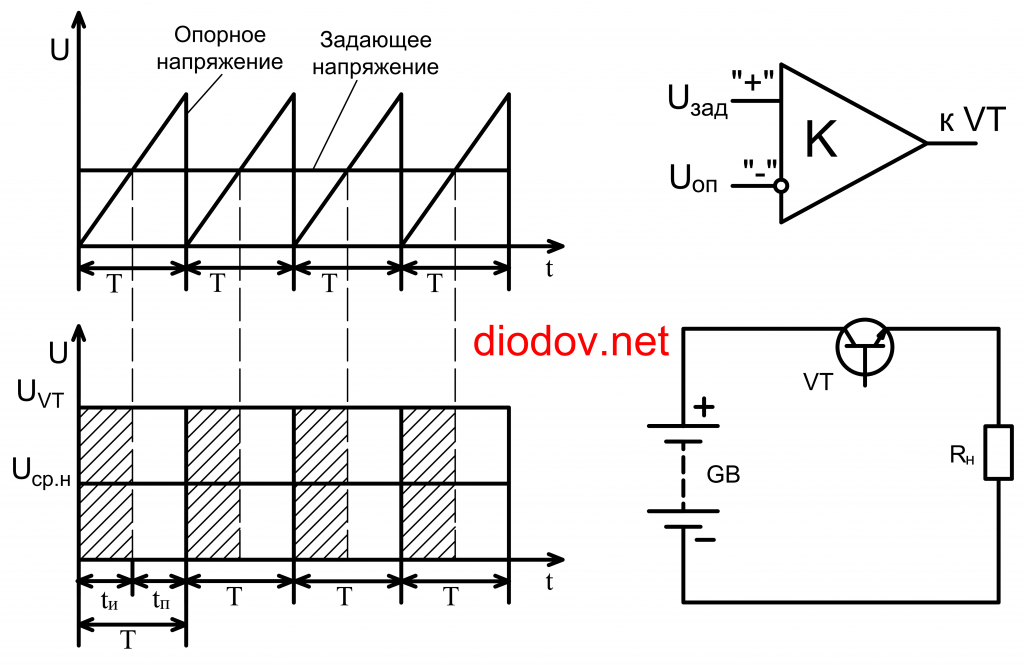

При ШИР на одни вход компаратора подается сигнал пилообразной формы заданной частоты. Его еще называют опорным. На второй вход подается задающее напряжение, которое сравнивается с опорным. В результате сравнения на выходе компаратора формируется импульс соответствующей длительности.

Если на неинверитирующем входе компаратора опорный сигнал, то сначала будет идти пауза, а затем импульс. Если на неинвертирующий вход подать задающий сигнал, то сначала будет импульс, затем пауза.

Таким образом, изменяя значение задаваемого сигнала, можно изменять коэффициент заполнения, а соответственно и среднее напряжение на нагрузке.

Частоту опорного сигнала стремятся сделать максимальной, чтобы снизить параметры дросселей и конденсаторов (на схеме не показаны). Последнее приводит к снижению массы и габаритов импульсного блока питания.

Принцип импульсного регулирования

Основными элементами любого типа импульсного регулятора мощности являются полупроводниковые ключи – транзисторы или тиристоры. В простейшем виде схема импульсного источника питания имеет следующий вид. Источника постоянного напряжения Uип ключом K подсоединяется к нагрузке Н. Ключ К переключается с определенной частотой и остается во включенном состоянии определенную длительность времени. С целью упрощения схемы я на ней не изображаю другие обязательные элементы. В данном контексте нас интересует только работа ключа К.

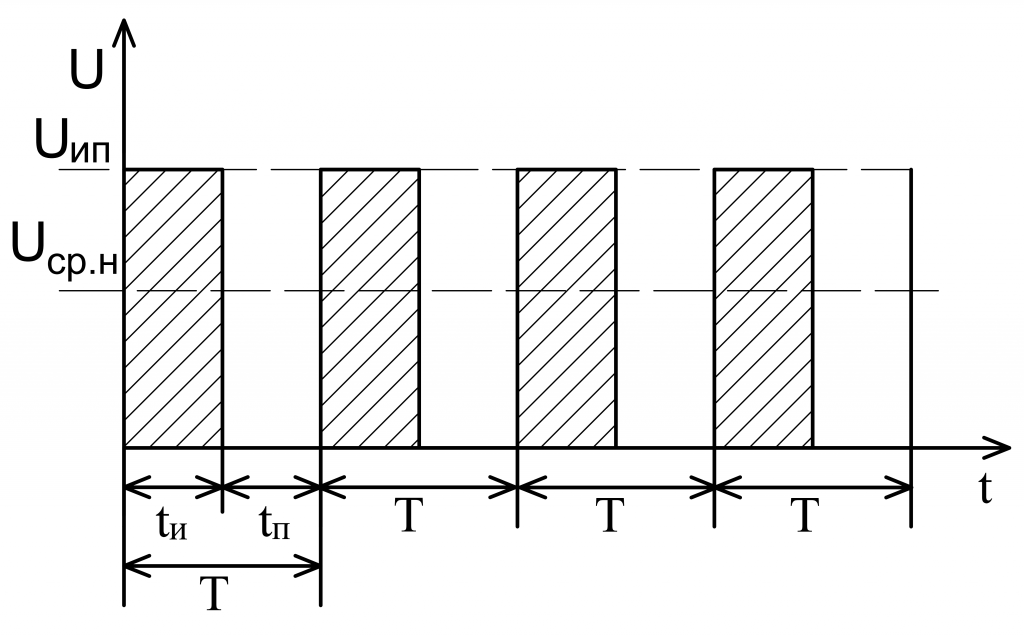

Чтобы понять принцип ШИМ воспользуемся следующим графиком. Разобьем ось времени на равные промежутки, называемые периодом T. Теперь, например половину периода мы будем замыкать ключ K. Когда ключ замкнут, к нагрузке Н подается напряжение от источника питания Uип. Вторую часть полупериода ключа находится в закрытом состоянии. А потребитель останется без питания.

Время, в течение которого ключ замкнут, называется временем импульса tи. А время длительности разомкнутого ключа называют временем паузы tп. Если измерить напряжение на нагрузке, то оно будет равно половине Uип.

Среднее значение напряжения на нагрузке можно выразить следующей зависимостью:

Uср.н = Uип tи/T.

Отношение времени импульса tи к периоду T называют коэффициентом заполнения D

А величина, обратная ему называется скважностью:. S = 1/D = T/tи

S = 1/D = T/tи.

На практике удобнее пользоваться коэффициентом заполнения, который зачастую выражают в процентах. Когда транзистор полностью открыт на протяжении всего времени, то коэффициент заполнения D равен единице или 100 %.

Если D = 50 %, то это означает, что половину времени за период транзистор находится в открытом состоянии, а половину в закрытом. В таком случае форма сигнала называется меандр.Следовательно, изменяя коэффициент D от 0 до единицы или до 100 % можно изменять величину Uср.н от 0 до Uип:

Uср.н = Uип∙D.

А соответственно регулировать и величину подводимой мощности:

Pср.н = Pип∙D.

Пилообразный сигнал

Пилообразный сигнал — это еще один тип периодического сигнала. Как следует из названия, форма такого сигнала напоминает зубья пилы. Пилообразный сигнал может иметь зеркальное отражение самого себя, имея либо медленный рост, но очень крутой спад, или чрезвычайно крутой, почти вертикальный рост и медленный спад.

Пилообразный сигнал с медленным ростом является более распространенным из двух типов сигналов, являющийся, практически, идеально линейным. Пилообразный сигнал генерируется большинством функциональных генераторов и состоит из основной частоты (f) и четных гармоник. Это означает, с практической точки зрения, что он богат гармониками, и в случае, например, с музыкальными синтезаторами, для музыкантов дает качественный звук без искажений.
