Можно ли удлинитель подключить напрямую к розетке в коридоре

Наиболее распространенные ситуации

Итак, сейчас поступим следующим образом: рассмотрим каждый определенный случай, который может произойти в быту, и сразу же предоставим инструкцию о том, как правильно нарастить провод и кабель.

Ситуация 1 — Сломалась жила в стене или потолке.

В подрозетнике или в месте крепления люстры часто ломаются жилы. В результате приборы не работают. Казалось бы, простейшая задача – чтобы восстановить подачу электричества нужно всего лишь соединить 1 жилку. Но при зачистке вы поняли, что сделать этого не получится из-за нехватки длины – жила обломилась «под корень».

Также такое приходится делать, если Вы решили перенести розетку либо выключатель в другое место и при электромонтажных работах у Вас отломилась одна из жил, тут нужно действовать в зависимости от возникнувшей ситуации.

Если длины оставшейся на поверхности жилы достаточно для наращивания – установите клеммную колодку и удлините короткий проводник таким же по сечению и материалу. Если же в стене остался очень короткий проводник – разбейте участок стены, освободите достаточную длину силового кабеля для наращивания, зачистите жилу до металлического цвета и удлините участок.

Так вы сможете и нарастить электропроводку в распределительной коробке либо на потолке для подключения люстры или любого другого светильника (к примеру, бра на стене).

Ситуация 2 — Нужно нарастить кабель в воде.

Такое случается, если нужно удлинить провод для погружного скважинного насоса. Все что Вам нужно – выполнить соединение сращиваемых жил через клеммник, после чего заизолировать место удлинения с помощью термоусадочной трубки, как показано на фото ниже. Провод погружного насоса нужно крепить к трубе и тросу так, чтобы на нём не было нагрузки, но дополнительно побеспокойтесь о месте соединения, сделайте небольшую петлю при его монтаже.

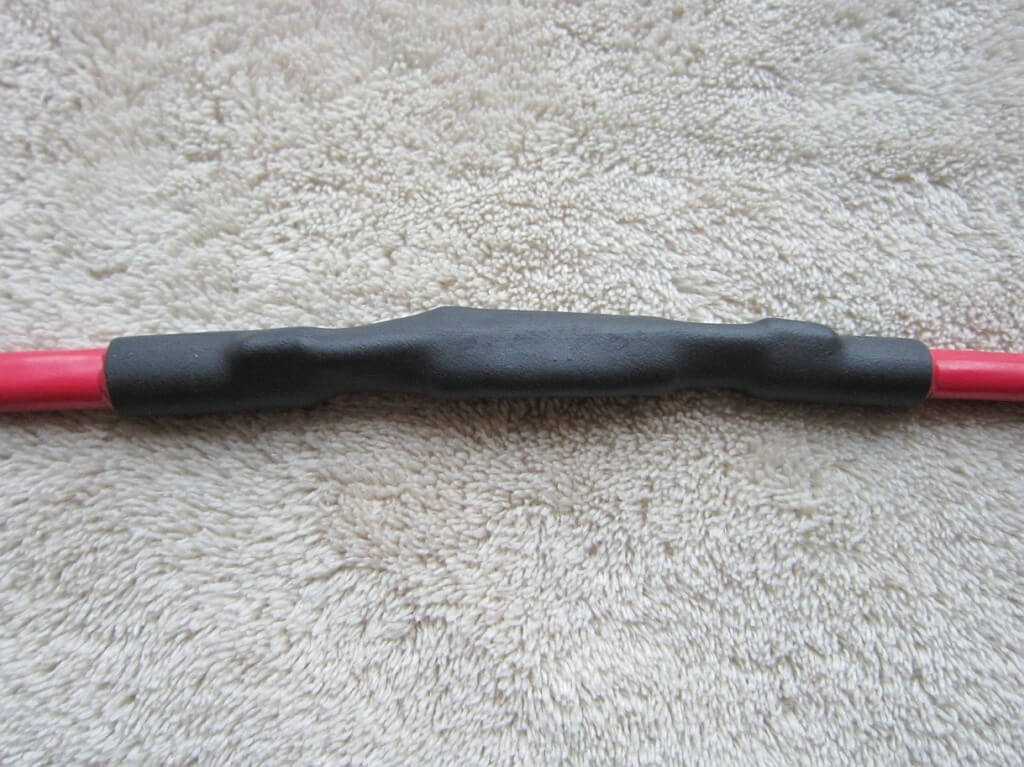

Рекомендуется изолировать оголенный участок при помощи термоусадочной трубки даже если возникла необходимость нарастить провод в ванной комнате либо на улице, чтобы обезопасить электропроводку от повышенной влажности.

Ситуация 3 — Нужно удлинить кабель для питания мощного электроприбора в квартире.

Еще одна из ситуаций, к которой нужно относиться серьезно – удлинение провода для подключения мощной бытовой техники. К примеру, если Вы решили подключить духовой шкаф, кондиционер либо электроплиту и на вводе у Вас обломился медный проводник (его сечение должно быть не менее 6 мм2), тут уже клеммная колодка не подойдет, т.к. токовые нагрузки от электроприбора будут значительными. В этой ситуации рекомендуется нарастить провод пайкой, после чего тщательно заизолировать участок изолентой. Это же можно сделать удлинив с помощью обжимки гильзами или сваркой.

Ситуация 4 — Длины провода термодатчика системы теплый пол не хватает для подключения к терморегулятору.

В этом случае рекомендуется сначала ознакомиться с инструкцией, прилагаемой к регулятору температуры, и если никакие ограничения не оговариваются, смело, используя провод ПВС можно самому удлинить кабель для терморегулятора, применяя все те же клеммные колодки.

Ситуация 5 — Необходимо нарастить провод светодиодной ленты для скрытой подсветки потолка или саму ленту.

Никаких сложностей в этой ситуации не должно возникнуть. Существуют специальные коннекторы, который позволяют выполнить удлинение LED-ленты (фото ниже). Главное, учитывать требования, которые мы предоставили, когда рассматривали советы по подключению RGB ленты своими руками. Провод к ленте удлиняется любым из описанных выше способов.

Ситуация 6 — Поврежден кабель витая пара.

В этом случае выполнить наращивание участка новой витой парой можно с помощью скрутки либо пайки. Главное – тщательно изолируйте каждое место удлинения, чтобы оголенные жилы не прикоснулись друг к другу. Также удобно сделать это с помощью скотч-локов, кстати их любят и часто используют как раз монтажники сетей.

Инструкция по наращиванию сломанной жилы

Вот и все, что хотелось рассказать Вам о том, как нарастить провод в розетке, под водой и в других нестандартных ситуациях. Надеемся, что теперь удлинение электрических кабелей и проводов не вызовет у Вас сложностей при монтаже электропроводки своими руками!

Можно ли подключить теплый пол к розетке? В каких случаях это делать категорически запрещено

2019-02-20 17:10:50   3   2394

  • 1. Да, можно, если это инфракрасный теплый пол. Есть, конечно особенности, о чем поговорим ниже
  • 2. Нет, нельзя. Если это нагревательный кабель или нагревательный мат. Такая установка будет нарушать технологию, описанную в инструкции. Таким образом на данную систему гарантия не распространяется. Рекомендации все же напишем ниже.

Купить инфракрасный теплый пол за 260 грн/м2

    Действительно такая возможность подключения существует, но при этом следует учесть следующие факторы.

    В большинстве случаев инфракрасную пленку подключают напрямую в розетку при небольших площадях (0,5м2,1м2) или для локального временного обогрева.

    Важно знать, что мощность подключаемого пола должна соответствовать допустимой мощности нагрузки на розетку.     Подключаемые полы по всем правилам безопасности оснащаются отдельным кабелем питания и устройствам УЗО

    Например, вы хотите обогреть пространство под рабочим столом, а возможности установить терморегулятор не имеете или нужно сделать сушку для обуви в прихожей. Для этих целей хорошо подходит инфракрасная пленка, вы включаете ее и отключаете по мере надобности.

    Следует при этом с особым вниманием отнестись к собственной безопасности, хорошо заизолировать соединения и не оставлять такие системы без присмотра

    Понимать нужно еще и такой факт – без терморегулятора нагревательный элемент греет непрерывно, допустим это отрезок пленки под ковровым покрытием у компьютерного стола.

    Он будет работать хорошо и качественно, но и потреблять электроэнергию будет постоянно пока его не выключить.

    Один квадратный метр такой пленки потребляет 220 Вт в час, за 10 часов работы это выйдет 2,2 кВт, такую мощность потребляет аналогичный теплый пол с регулятором, но при этом его площадь составляет 5-6 кв.м.

Существуют терморегуляторы в подключаемые в розетку, они могут помочь в случае если монтаж пленки под покрытие не возможен.

Помните также о детях и домашних питомцах проявляющих интерес ко всему (особенно новому), при наличии таковых рекомендуем отказаться от таких систем.

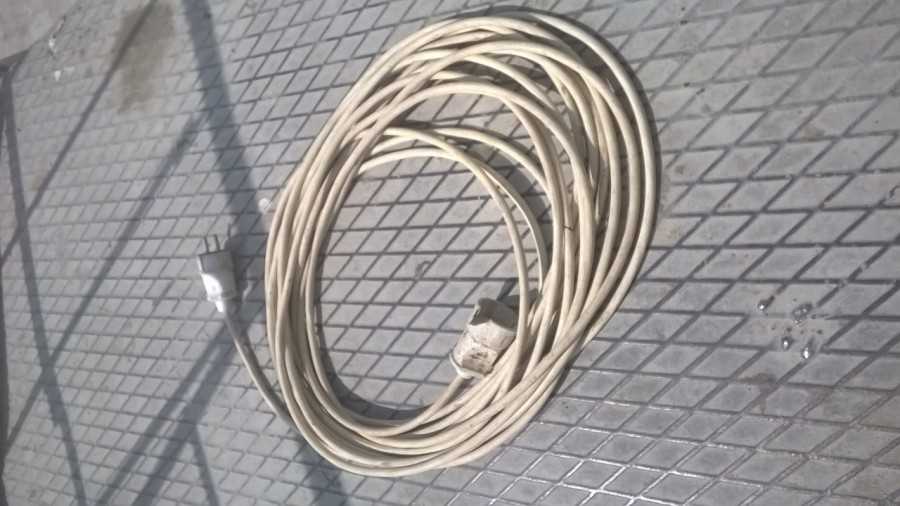

Материалы для самодельной переноски

Для того, чтобы своими руками сделать удлинитель, потребуется:

  • Кабель;
  • Вилка;
  • Блок розеток.

Но этот набор видится банальным только для неискушённого взгляда. Дело в том, что в зависимости от параметров кабеля:

  • Материала проводов;
  • Вида изоляции;
  • Площади сечения проводника;
  • Длины.

Будет зависеть, какая суммарная мощность электроприборов может быть запитана через самодельный удлинитель.

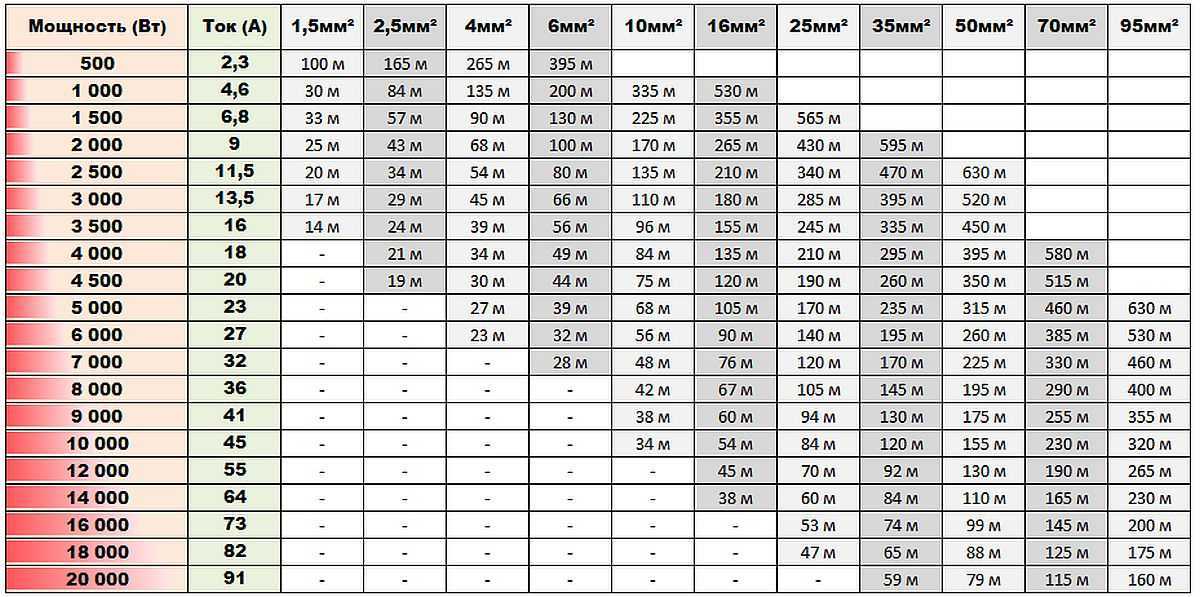

Соотношение максимальной мощности и длины провода

Градацию удлинителей правильнее всего выстраивать по подключаемой мощности и длине кабеля. Например, при использовании внутри квартиры, максимальная нагрузка редко может превышать 3 кВт:

  • Телевизор — 100 Вт;
  • Утюг — 1000 Вт;
  • Микроволновка — 1.8 кВт;
  • Ноутбук + роутер + 3 Led лампы — 100 Вт.

Для дачи или гаража, лучше сделать переноску, рассчитанную на более высокую мощность, ну хотя бы на 6 кВт. Но здесь вмешивается фактор длины кабеля. Зависимость можно увидеть в таблице.

Для квартиры, переноска длиной 10 метров, покроет потребности в 99.9 % случаев. Для дачи, гаража и прочих хозяйственных нужд, лучше сделать своими руками удлинитель на катушке, с кабелем длиной метров 40-50. Это априори решит почти все возможные потребности.

Кабель или провод

В отличие от провода, кабель имеет дополнительную, общую изоляцию проводников, что допускает его прокладку в земле, или временное размещение на грунте, под открытым небом. Следовательно, для внутриквартирного использования, можно использовать провод, а для универсальной переноски — кабель.

Основное требование для кабеля удлинителя — гибкость. Поэтому выбирая материалы, из числа претендентов выбывают все виды кабелей с алюминиевым проводником, а также одножильные медные провода.

Электрический кабель для удлинителя должен иметь маркировку ПВС или ПБППГ. Их отличие в том, что ПБППГ — плоский, а ПВС — круглый.

Жил в кабеле должно быть три! Заземление, это такая функция удлинителя, которую лучше иметь и не воспользоваться, чем сетовать на её отсутствие после трагического инцидента.

Вилка

Как показывает практика, сделать удлинитель лучше всего с прямой вилкой.

Провод к ней подходит по оси, без изгиба. В некоторых случаях, эта особенность бывает решающей, при подключении в местах с плохим доступом. Ушко на вилке, облегчит отключение и может быть использовано для подвешивания.

Заземление есть практически на всех вилках. Класс защиты не ниже IP44.

Что обеспечивает класс защиты IP44

Если правильно собрано подключение у вилки и розетки, то класс защиты IP44 позволяет оставлять их во влажных помещениях, они не боятся брызг. Если контактная группа будет подвешена над землёй, то переноску можно оставлять под дождём.

Блок розеток

Есть две категории товаров, которые очень похожи по внешнему виду

  • Накладные розетки;
  • Блок (колодка) розеток.

Такие устройства легко различаются при осмотре с обратной стороны.

Обратите внимание, что у блока розеток, с тыльной стороны нет специальных отверстий или щелей для крепления. Для удлинителя надо подобрать именно блок розеток

Он может быть с выключателем

или без

Это не имеет принципиальной разницы. Но не забудьте, что заземление должно быть обязательно.

Как выбрать класс защиты переносного блока розеток имеет значение, если удлинитель будет использоваться вне квартиры, как-то: на даче, в гараже или вообще на природе. Для универсальной переноски, в маркировке должно быть отмечено IP44.

Соотношение силы тока и мощности

На бытовых приборах, обычно указывается потребляемая мощность. А вот на электроустановочных изделиях, допустимая нагрузка обозначается в Амперах (А). Чтобы сопоставить эти величины, есть формула I=P/U, где:

  • I — сила тока в Амперах;
  • P — мощность в Ваттах;
  • U — напряжение в Вольтах.

Так как напряжение у нас будет 220 V, то оперировать придётся двумя переменными, мощностью и силой тока. Например, переноска нужна для подключения приборов суммарной мощностью 3 кВт. Следовательно, допустимая сила тока на вилке и розетке должна быть: 3000/220 = 13.63 А.

Чтобы подобрать нужное электроустановочное изделие, необходимо округлять расчётные показатели силы тока, с увеличением. То есть на вилке и на блоке розеток должна быть надпись 15 А.

Внутренности удлинителей

Один из самых распространенных типов – это так называемый компьютерный удлинитель или сетевой фильтр. Он имеет в корпусе встроенный выключатель, которым можно отключать питание всех розеток.

Рассчитан он обычно на ток от 10А (мощность 2,2кВт). Каждая розетка в них имеет заземляющий контакт. Что крайне необходимо для квартир с трехжильной проводкой (фаза-ноль-земля).

Питающий провод на качественных моделях должен быть промаркирован. На нем штампуется марка и сечение жил.

Не покупайте переноски, где сечение жил менее чем 0,75мм2 или где вообще нет никаких опознавательных надписей на проводах.

При этом не стоит особо доверять толщине самого кабеля. Вполне возможно, что изоляция в нем будет довольно толстая, а вот жилки совсем тонюсенькие.

Такой провод будет однозначно греться, даже при минимальной нагрузке.

Самое главное в таких моделях, чтобы внутри был не просто выключатель, а именно “автомат”, который будет автоматически срабатывать при превышении нагрузки.

Данный удлинитель используется для питания компьютеров, ЖК и Led телевизоров, принтеров и другой бытовой техники.

Каким же образом он защищает оборудование от перепадов напряжения? Для того чтобы это понять, необходимо заглянуть во внутрь корпуса.

Для этого раскручиваете винты на обратной стороне и снимаете крышку. Контактные площадки розеток переноски должны быть выполнены из латунных пластин.

В большинстве своем они идут толщиной 0,3мм. Более качественные модели под большие токи, имеют толщину до 0,6мм.

В дешевых китайских подделках можно встретить не латунные, а всего лишь напыленные латунью железные шинки-пластины. Проверить это дело можно обыкновенным магнитом. Цветной металл магнититься не будет, а железо запросто.

Кроме худшей токопроводимости, железные контакты после первого применения широкой евровилки расширятся, а в обратное состояние уже не вернутся. Латунь же обладает значительной упругостью.

Кстати, многие “советские”вилки в такие разъемы не подойдут из-за наличия боковых штырьков заземления.

Самый главный элемент, защищающий все подключенное оборудование – это варистор. К нему с двух сторон подходят фаза и ноль. При кратковременном скачке напряжении (около 300В), у него резко падает сопротивление, зато возрастает ток протекающий через него.

За счет этого напряжение на самом варисторе стабилизируется. Если же скачок не кратковременный, а перенапряжение идет постоянно, то он просто замыкает цепь и внутри корпуса создается искусственное короткое замыкание.

То есть, если напряжение в розетках подскочило и держится в пределах 300В, у варистора резко уменьшается внутреннее сопротивление (вплоть до нуля), он срабатывает, создавая КЗ.

И именно от этого КЗ отключается автоматический выключатель, защищая все подключенные приборы.

Более качественные изделия комплектуются несколькими варисторами, плюс конденсаторами и катушками индуктивности.

В недорогих, вся защита заканчивается варистором и автоматом или кнопочным предохранителем.

Применять такой удлинитель-переноску рекомендуется именно для бытовых приборов, а не для силовых инструментов – болгарка, дрель, фен и т.д. Включая в него мощные приборы, вы уменьшаете срок службы удлинителя в разы.

Сами пластинки здесь не подпружинены, хоть и латунные. И при относительно больших токах быстро прогорают.

Монтаж переноски с нуля

От одного края кабеля отрезают защитную оболочку на несколько сантиметров. Аккуратно снимают жилы с медных проводков, чтобы они оголились. Разбирают переноску, в специальный паз укладывают провод, а проводки пропускают через зажимы, предварительно открутив мелкие болтики. Крепления зажимают обратно с проводками, накладывают верхнюю крышку и снизу стягивают коробку болтиками или шурупами.

С вилкой все аналогично. Также с кабеля снимают защитное покрытие на 2-3 см. С проводков снимают жилы. Разбирают вилку и откручивают болтики на креплениях. В эти места пропускают проводки, фиксаторы обратно закручивают. Кабель устанавливают в паз. Сверху прикладывают крышку и стягивают ее болтом.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(0 голосов, среднее: 0 из 5)

Как же на самом деле выглядит подключение в современных реалиях

Учитывая сложность работ в ванной комнате, наши люди придумали несколько способов обходить запрет.

  1. Купить персональный удлинитель только для одного аппарата. По сути, ещё одна розетка – это тоже своего рода переноска, но проложенная в стене по всем правилам науки.
  2. Переноска должна быть качественной и с заземлением! Кто-то мастерит самостоятельно, а кто-то покупает в магазине. Например, хорошо себя зарекомендовала фирма «Пилот». В её переносках предусмотрена защита, при перепаде электричества или перегреве устройство отключится и не даст сгореть дорогой технике.
  3. Нарастить шнур до необходимой длины. Но тут всплывают подводные камни в виде постоянного воздействия двери на провод. Он будет постепенно истираться и возникнет риск замыкания, поражения током или пожара.

Самый лучший способ − провести проводку с заземлением от щитка непосредственно в ванную комнату и не беспокоиться!

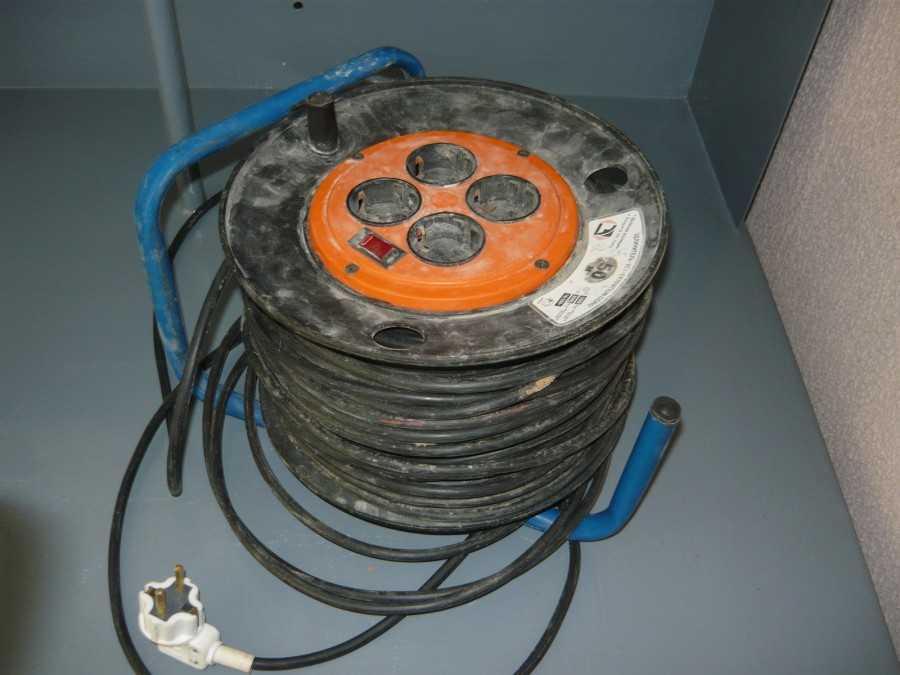

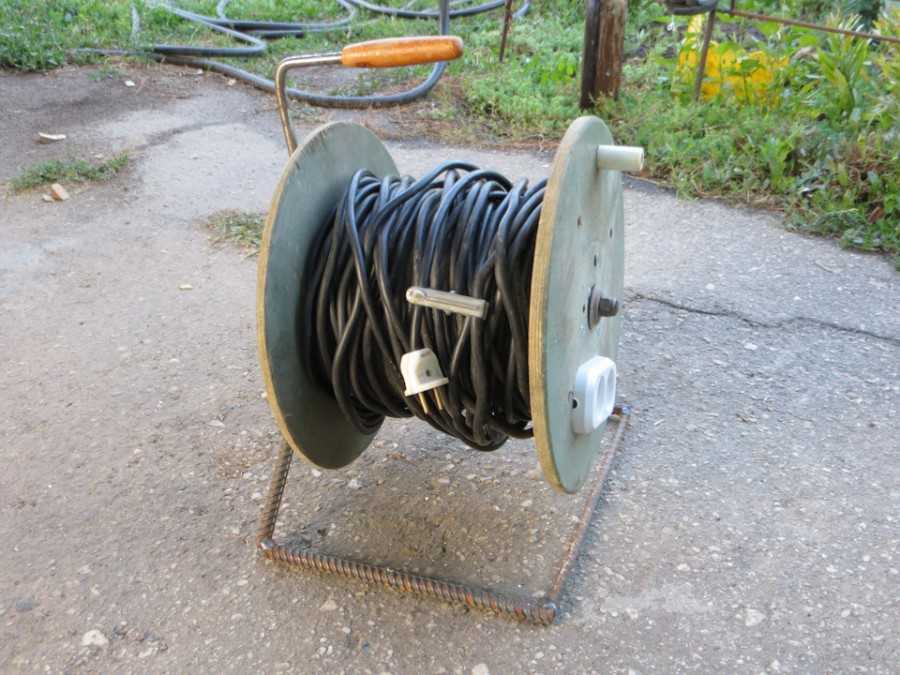

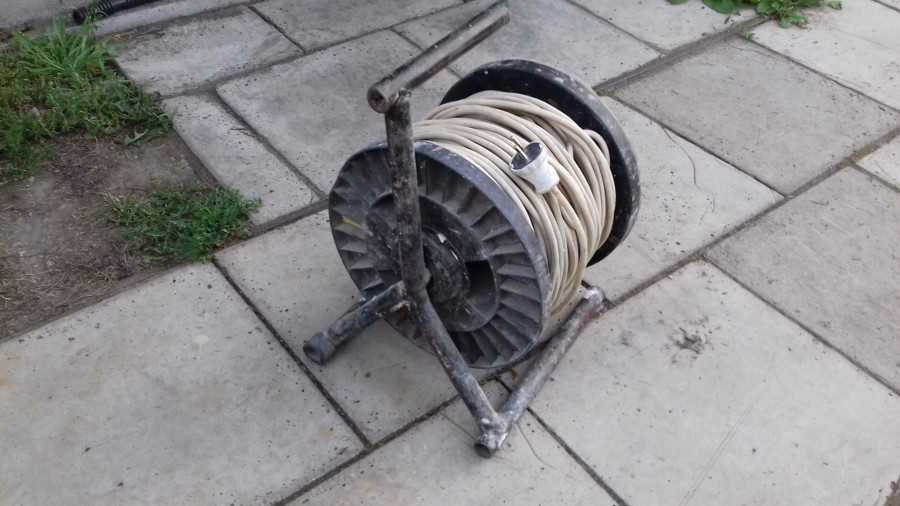

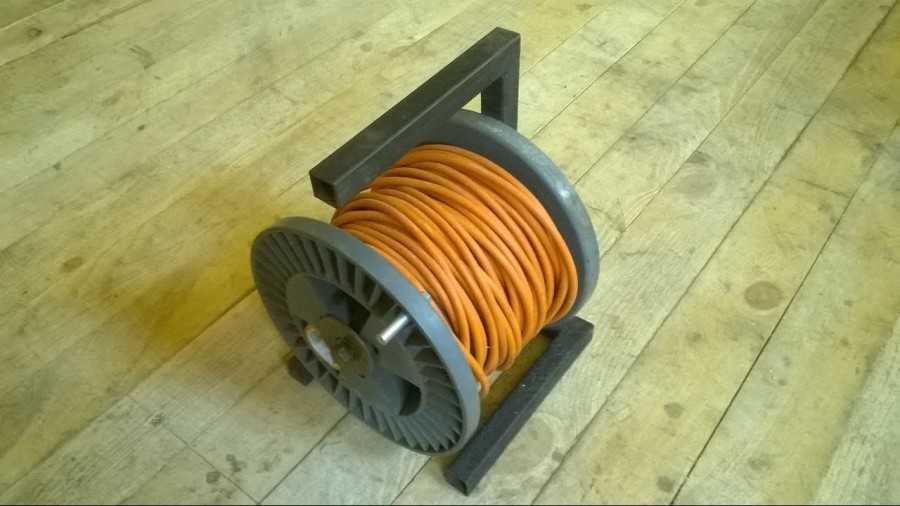

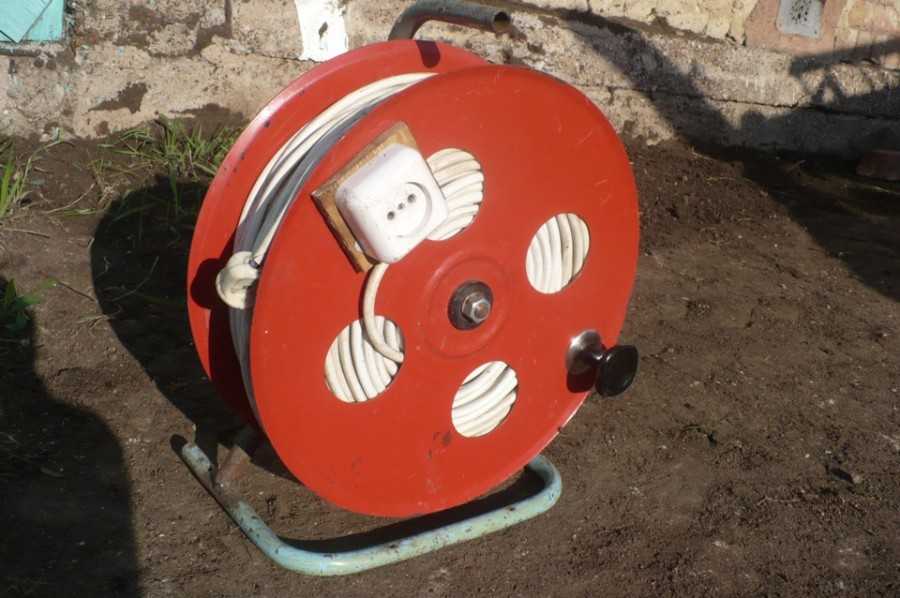

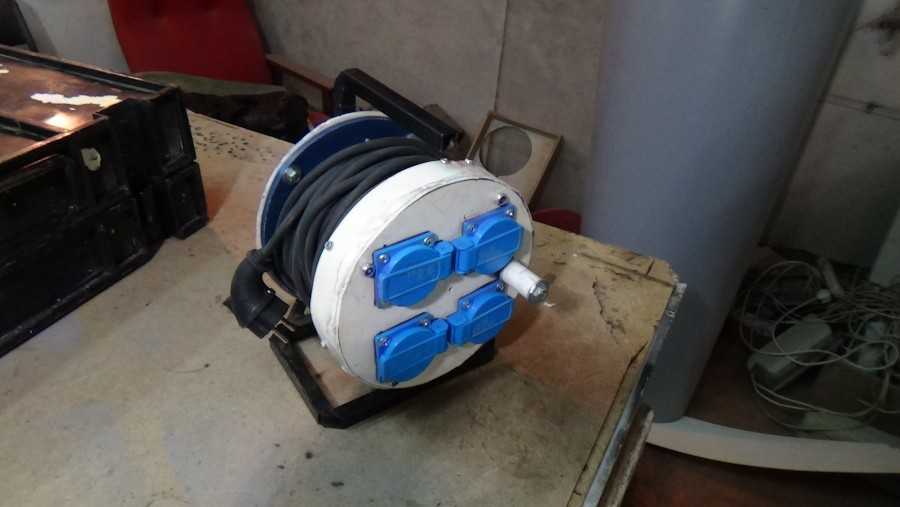

Удлинитель на катушке

Рассмотрим другой способ, как сделать удлинитель на катушке самому.

Нам понадобится кабель, длина на ваше усмотрения, розеточная колодка, штепсельная вилка, две шайбы, болт на 8 мм длиной 16 см и гайка, лобзик электрический, шуруповерт со сверлом на 8 мм и катушка.

Для начала сделаем катушку. Вырежем лобзиком два блина идеально ровные, диаметр которых 25 – 30 сантиметров. Материал подойдет – фанера, ДСП. Далее в блинах сверлим точно посередине отверстие, отрезаем ровно полиэтиленовую трубу длиной 13 см диаметром 5 см.

Потом, на болт надеваем шайбу, сам болт шайбой, пропихиваем в отверстие в блине, далее одеваем трубу, потом второй блин, шайба, гайка и затягиваем их между собой.

Полиэтиленовая труба служит втулкой между блинами. По мере стягивания втулку надо центровать. Сверлим еще одно отверстие на блине от края 3 см к центру. С одной стороны кабеля подсоединяем розеточный блок. Другой конец кабеля проталкиваем с наружной стороны во внутрь, пока розеточная колодка не упрется в катушку, розетку крепим саморезами. Вилку подсоединяем к шнуру. И наматываем шнур на втулку. Удлинитель с катушкой готов.

Как подключить удлинитель к сети с помощью лампы

Итак, нам понадобятся плоскогубцы, изолирующая лента, лампа, кусачки и сам удлинитель

Берем лампу, осторожно разбиваем стекло, удаляем с помощью плоскогубцев стеклянные заусенцы от резьбовой части лампы. Центральный стеклянный стержень оставляем, затем откусываем кусачками центральные усики, боковые электроды оставляем.

Берем вилку удлинителя, один электрод и плотно наматываем на штырек вилки несколько витков и изолируем изолирующей лентой. При том стержень стеклянный должен быть между штырьками вилки посередине.

Проделываем то же самое со вторым электродом и частью вилки, затем все соединение обматываем лентой для упругости и изоляции. Вкручиваем в патрон наш узел, включаем выключатель и удлинитель под напряжением.

Порядок самостоятельной сборки удлинителя

Электрический удлинитель предназначен для подвода питания к отдаленным от розеток электроприборам. В продаже имеется огромное количество переносок, которые отличаются по сечению и длине используемого кабеля. Но при самостоятельной сборке удлинителя можно получить надежное, качественное и безопасное устройство. При этом подбирается требуемая длина переноски, что позволит избежать проблемы с недостатком или с избытком проводов.

Для изготовления удлинителя своими руками понадобится подготовить:

  • кабель;
  • блок розеток;
  • разборную вилку.

Материалы и инструменты для сборки удлинителя

Также потребуется иметь минимальный набор инструментов. На осуществление сборки переноски нужно порядка двадцати минут. Далее представлена пошаговая инструкция процесса изготовления удлинителя:

  1. На первом этапе удаляется верхняя защитная оболочка кабеля, приблизительно на пять сантиметров.
  2. В дальнейшем снимается один сантиметр изоляционного слоя с концов каждой отдельной токопроводящей жилы.
  3. Подготовленные провода с одной стороны подключаются к клеммам розетки удлинителя, а с другой к вилке. При этом необходимо обеспечить хороший контакт посредством сильной затяжки клемм, а также фиксации провода в изоляции специальным зажимом внутри вилки. В противном случае контактная часть греется и со временем разрушается.
  4. Проверить переноску на обрыв с помощью мультиметра.
  5. Установить на место защитные кожухи вилки и удлинителя, зафиксировав крепежными элементами.

При изготовлении переноски длиной более двадцати метров следует использовать катушку для намотки кабельной линии.

Как лучше надежно соединить между собой два кабеля

Способы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

  • пайка;
  • сварка;
  • обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

  • соединение с помощью клеммных колодок;
  • пружинные зажимы;
  • колпачки СИЗ;
  • болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

Спайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

  • зачистка изоляции;
  • очистка от окислов при помощи наждачной бумаги;
  • проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
  • проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
  • место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция

Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

Медный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Инструкция по сборке хорошего удлинителя

Итак, для начала разбираемся из чего можно сделать хороший электрический удлинитель в домашних условиях:

Разборная электрическая вилка. Можно срезать ее с вышедшего из строя электроприбора, а можно купить новую. Требование к вилке – она должна обязательно быть с заземлением.

Трехжильный кабель необходимой длины

Тут нужно обратить внимание на предназначение будущей самоделки. Если будут подключаться мощные электроприборы (к примеру, сварочный аппарат), диаметр жил должен быть подходящим

Лучше заранее осуществить расчет сечения кабеля по току и мощности, чтобы в будущем не столкнуться с такими проблемами, как плавление розетки и короткое замыкание. Чаще всего при сборке удлинителя электросети на дому используют провод ПВС 3*1,5 и ПВС 3*2.5.

Блок розеток (либо одна единственная). Тут также предъявляются несколько главных требований: задняя стенка розетки должна быть закрытой, изделие должно иметь заземляющие контакты, конструкцию нужно сделать пыле- и влагозащищенной. Если все эти требования будут выполнены, вопрос безопасности использования такой электрической переноски не будет волновать Вас в будущем.

Что касается инструментов, Вам могут понадобиться следующие:

  • мультиметр (позволит проверить удлинитель после сборки);
  • фигурная и прямая отвертка;
  • пассатижи либо специальный инструмент для снятия изоляции с проводов;
  • острый нож;
  • изолента.

На примере рассмотрим, как самому сделать электрический удлинитель из трехжильного кабеля с розетками на 4 гнезда. Итак, инструкция по сборке выглядит следующим образом:

  1. Раскручиваем вилку и блок розеток, чтобы подготовить места для фиксирования жил.
  2. Снимаем на 4-6 см верхнюю оболочку кабеля с обеих сторон.
  3. Зачищаем каждый провод на 10 мм, как показано на фото ниже.
  4. Вставляем жилы в соответствующие клеммы и хорошенько затягиваем винтики отверткой.
  5. Скручиваем розеточный блок и вилку в обратном порядке. Если кабель будет болтаться в проходном отверстии, подмотайте немного изоляции, чтобы сделать посадочное место более плотным.
  6. С помощью мультиметра прозваниваем самодельный электрический удлинитель. Если все правильно, включаем вилку на прямую в электросеть и пользуемся.

Вот и вся инструкция по созданию. Надеемся, что теперь Вы знаете, как сделать электрический удлинитель своими руками в домашних условиях. Если вдруг у Вас возникли какие-либо вопросы, задайте их нашим специалистам в категории «Вопрос электрику«!

Хотелось бы дополнительно отметить, что можно сделать более надежный вариант электроудлинителя с выключателем в виде кнопки. В этом случае Вы может отключать либо включать питание на гнездах. Если Вы решили собрать длинную переноску (к примеру, на 50 метров), то лучше накрутить ее на специальную катушку, чтобы провода не запутывались постоянно. К тому же катушку удобнее хранить, чем бухту проводов.

Также советуем просмотреть наглядный видео урок:
