Особенности конструкции и схема подключения хлопкового выключателя

Разновидности приборов коммутации

Коммутаторы отличаются между собой по нескольким принципам. Для того, чтобы выбрать походящий вариант, необходимо ознакомиться с ними подробнее – мы представим нужную информацию в виде таблицы.

Таблица №1. Разновидности переключателей.

Вид Описание
Кнопочные Как правило, такое устройство подходит для управления звонком, поэтому устанавливается около входа. Тем не менее, не используется для управления светильниками.
Клавишные Это стандартный вариант, который используют для размыкания и замыкания цепей в бытовых электросетях.
Поворотные Такие коммутаторы тоже иногда устанавливаются в жилых помещениях, но чаще всего их можно встретить на производстве. Ведь они имеют не такой эстетичный вид, как предыдущие варианты.

Как мы уже уж говорили, бывают одноклавишные устройства, а также двухклавишные, трехклавишные. Они в свою очередь подразделяются на стандартные, устройства комбинированного типа и на промежуточные.

В первом случае речь идет о трехконтактных коммутаторах, у вторых число зажимов отличается по количеству клавиш. Третий вариант предназначается для сложных схем, где требуется организовать больше двух точек включения.

В частных домах или квартирах в многоэтажных постройках часто устанавливают приборы с клавишами

Иногда монтируют устройства на сенсорном управлении или от пульта. Третий вариант за последние годы получил популярность.

По способу укладывания электропроводки, коммутаторы делятся на следующие виды:

  • наружные (накладные выключатели);
  • встроенные (скрытые).

При первом случае понадобится прикрепить устройство непосредственно к перекрытию на шурупы. Второй вариант предполагает способ крепления с помощью специальных ушек, которые находятся по краям.

Видео – Проходной выключатель или импульсное реле?

Если требуется выбрать оптимальный вариант переключателя при наличии схемы проходного устройства, то следует правильно определить количество клавиш (каждая группа приборов должна иметь по одной клавише). Если вы собираетесь организовать только две точки для управления светильником, то приобретайте стандартный переключатель с тремя контактами. Если требуется большее количество точек, то придется приобретать дополнительные устройства с целью подсоединения к общей цепочке.

Чаще всего приборы с клавишей имеют только два положения – включить и выключить. Тем не менее, в продаже имеется оборудование с дополнительным центральным положением (нулевым), которое предназначается для размыкания этих двух контуров.

Обозначения на корпусе устройства

На корпусе прибора коммутации, там, где находятся контакты, как правило, располагается маркировка с характеристиками устройства. Здесь указывается напряжение, номинальный ток и степень защиты изделия.

Выключатели

Для стандартных лампочек необходимо выбирать приспособление с маркировкой – «А».  Если планируется установить газосветные лампы, то следует выбирать коммутатор с маркировкой – «АХ».

Когда включается свет в газосветных осветительных приборах, случается резкое колебание пусковых токов. При установке стандартных лампочек и светодиодных, колебание будет не настолько выраженным. Получается, что коммутатор должен рассчитываться на такую нагрузку, иначе не исключается вероятность оплавления контактов в клеммах. Поэтому в случае с газосветными лампами требуется соответствующее устройство.

Клеммы для фиксации электропроводки тоже отличаются между собой:

  • на винтах с прижимной пластинкой;
  • без винтов с пружиной.

Первый вариант фиксации считается долговечным, а второй отличается простотой установки, поэтому коммутаторы с винтами и прижимной пластинкой пользуются популярностью — при фиксации они не нарушают целостность жилы проводника.

Если провод имеет диаметр полтора миллиметра, то для его подключения не используют выключатель с винтами

Кроме того, на корпусе устройства находятся обозначения зажимов:

  • «N» — для нейтрального провода;
  • «L» — для фазного провода;
  • «земля» — для проводника заземления.

Кроме того, на приборе присутствуют и другие маркировки – это может быть значение размыкания и замыкания цепи, логотип производителя.

Схема подключения и установка хлопкового выключателя

Ниже представлена схема монтажа акустического прибора «Экосвет-Х-300-Л» в источник света с двумя компактными люминесцентными лампами, подключённый в текущий момент к одноклавишному тумблеру.

Хлопковый выключатель «Экосвет-Х-300-Л» можно подключить в источник света с двумя компактными люминесцентными лампами

Пошаговая инструкция по подключению акустического выключателя

  1. Провода белого цвета подсоединяем к сети 220 В без жёсткого соблюдения полярности. К проводам чёрного цвета подключаем нагрузку — две компактные люминесцентные лампы.

  2. Соединяем провода белого цвета с фазой и нолём, которые приходят на источник света с распределительной коробки через подключённый в настоящий момент одноклавишный выключатель.

  3. Провода чёрного цвета подсоединяем непосредственно к лампам осветительного прибора, подключённым параллельно друг другу.

  4. Временно отключаем имеющийся одноклавишный выключатель.
  5. Выставляем нужную нам силу звука посредством настройки регулятора восприятия. Настраиваем его так, чтобы датчик срабатывал от не слишком сильного, но и не чересчур слабого хлопка. Если нужно хлопать очень сильно, то можно отбить ладони. Если же датчик будет реагировать на слишком слабые хлопки, то повысится риск ложных срабатываний.

Установка устройства

Собрать простой акустический выключатель по хлопку можно своими руками, он состоит из следующих деталей:

  1. Резисторы;
  2. Конденсатор С12;
  3. Диодный мост (скажем, VD7-VD10);
  4. Транзисторы.

Обратите внимание, что конденсаторы должны быть не мене, чем на 40 Вольт. Но не всем нравится самостоятельно складывать электронные приборы, поэтому будет проще купить хлопковый звуковой выключатель в магазине

Там можно подобрать модель под любые потребности и возможности.

Установка хлопкового регулятора производится по классической схеме, в которой он используется вместе обычного одноклавишного или двухклавишного. У каждого отдельного устройства индивидуальная схема подключения, но принципиально они все очень похожи. Если вкратце, то нужно в сети подключить одноклавишную модель так, чтобы он питал хлопковый. Как это сделать:

  1. Стандартная схема работы выключателя и лампы имеет следующий вид: от щитка через распределительную коробку подводится питание к стандартному выключателю. Нейтраль от щитка ведется к лампе (или нескольким лампам). Лампы параллельно подключаются к отключающему устройству;
  2. Вам нужно разорвать цепь питания, которая идет на клавишный выключатель и установить её на акустический. Сделать это очень просто. Главным достоинством работы такого прибора является его малая размерность. Штробить стену не потребуется, т. к. преимущественно такой контроллер устанавливается на корпус светильника;
  3. Стандартно у выключателя две пары проводов: белые и черные. Белые отводятся на питание, черные на нагрузку. К примеру, белые соединяются с фазовым и нейтральным кабелями от щитка, а черные – от ламп;
  4. Соединять отдельные шнуры можно специальными клеммами или простой обмоткой. Паять места креплений не рекомендуется;
  5. После этого нужно включить обычный клавишный выключатель и проверить работу системы. Если понадобится полностью убрать его из системы, то переустановите провода питания так, чтобы они подводились к хлопковой модели напрямую.

Очень удобно то, что можно подключить один выключатель для нескольких ламп, он будет контролировать отдельные группы приборов. После установки обязательно установите регулятор громкости на нужный уровень, иначе свет будет загораться по малейшему хлопку или напротив, не включиться даже от сильного стука. Чаще всего регулятор представляет собой небольшой поворотный рычаг, который нужно докрутить до необходимого уровня.

Видео: особенности устройства хлопковых выключателей

Явления, вызываемые сверхтоками

Протекание экстремальной силы тока вызывает следующие неблагоприятные явления:

  1. Тепловой перегрев повреждает изоляцию проводников и рабочие компоненты, становится причиной возгораний. Развитие этого явления блокируется установкой аппарата защитыпо току с быстродействием ≤ 0,005 с.
  2. Электродинамическая сила деформирует и разрушает токопроводящие компоненты, вызывая поломку коммутационного аппарата. Способом борьбы является подбор комплектующих с повышенной электродинамической стойкостью и правильная компоновка деталей, исключающая взаимное ЭМ-влияние.
  3. Магнитное поле отрицательно влияет на работу измерительных приборов, компьютеров и прочей прецизионной техники. Воздействие поля минимизируется применением экранов из магнито-мягких сплавов (пермаллой, феррит).

Как выбрать

  1. Определитесь с производителем. Зарубежные фирмы предлагают продукцию по качеству выше, чем отечественные или китайские аналоги.
  2. Убедитесь в наличии сертификации.
  3. Учитывайте типоразмер, рабочий ток, напряжение устройства и иные параметры.

Типоразмер

Классификация по типу размеру зависит от показателя тока срабатывания. При подключении современного прибора пусковой ток может быть больше номинального.

Чтобы автомат не сработал при включении двигателя и не воспринял это как замыкание, правильно подберите тип коммутационного аппарата.

  • Класс В – подходит для квартир, где в кухне установлена плита, работающая от газа, и нет мощных приборов, которым требуется электроэнергия.
  • При наличии мощного электрического котла или плиты стоит отдать предпочтение модели С.
  • Для частного дома, где используется много электрических приборов, необходим аппарат с маркировкой «D».

Рабочий ток

Характеристика указывает на параметры тока, свыше которого произойдет отключение. Для выбора подходящего значения учитывается:

  • сечение домашней проводки;
  • мощность техники, потребляющей энергию;
  • пропускная способность жилы.

Для определения показателей представлена таблица:

Напряжение аппарата

Если сеть однофазная, то работа проводится при напряжении 220 Вольт. Правильный выбор – двухполюсный однофазный прибор. Для регулярного освещения или техники, которая подключена отдельно, выберите однополюсный вариант устройства.

Для трехфазной сети на ввод рекомендуется приобрести четырехполюсный коммутационный аппарат. Чтобы обеспечить защиту двигателя от высокого напряжения – на 380 Вольт.

Отключающая способность

На рынке представлены модели номиналом:

  • 3 кА;
  • 4 кА;
  • 5 кА;
  • 6 кА;
  • 10 кА.

Если дом располагается рядом с трансформаторной подстанцией, выберите модель, которая срабатывает при замыкании в 10 кА. В остальных случаях – согласно правилам ПУЭ.

По правилам ПУЭ в эксплуатации запрещены аппараты отключающей способностью меньше 6 кА.

Цена и производитель

  1. Международная компания ABB с филиалами в более 100 странах считается лидером в производстве подобных изделий. В 1988 году произошло слияние шведкой и швейцарской фирм. Преимущества: качество, надежность и долговечность. В среднем изделие обойдется от 400 рублей до 4 тысяч рублей за более сложные модели.
  2. Французский производитель Legrand. Качество продукции не уступает ABB, поэтому изделия пользуются спросом. По стоимости фидерные автоматические выключатели обойдутся от 400 рублей до 3 тысяч рублей.
  3. Американский производитель General Electric. При сравнении GE или Legrand по качеству и долговечности одинаковы. В разработке активно используются последние инновации. Начальная стоимость – 200 рублей.
  4. В модельном ряде российского производителя КЭАЗ представлены выключатели с любым показателем номинального тока. Гарантия 2 года. Изделия непорядок дешевле европейских моделей, начальная стоимость – 300 рублей.
  5. IEK. Стоимость изделий от 100 рублей. На форумах выложены разные отзывы о продукции. Например, одних смущает качество пластика. Другие сообщаются о повреждении корпуса, если сильно туго вкрутить болты. Третьи отмечают, что выключатель гудит, даже если нагрузка не сильная. Несмотря на замечания, продукция пользуется спросом на рынке.
  6. Изделия китайского производителя EKF electrotechnica по качеству и стоимости во многом совпадают с продукцией IEK. Гарантию на автоматы 5 лет.
  7. Являясь филиалом компании Legrand, Контактор предоставляет качественные автоматы. Стоимость на порядок выше производителей РФ, сравнима с ценовой политикой Legrand.

Где и как лучше всего разместить?

Врезные модели отличаются сложным процессом установки. Необходимо подготовить отверстия, монтажный короб, который фиксируется в углублении мебели, а также позаботиться о проведении скрытого кабеля.

Для накладного варианта необходима только внешняя проводка. Она позволяет минимизировать средства на монтаж.

Однолинейные – фиксируются в стене или плоскости мебели.

Двухлинейные – приборы с клавишами, регулирующие работу нескольких линий нагрузки.

Для проведения монтажа следуйте таким шагам:

  1. Покройте поверхность сенсора липкой лентой.
  2. Сделайте отверстие, где будет встраиваться выключатель.
  3. Наклейте фольгу для фиксации корпуса изделия.

Структура материала, который будет поверх датчика, должна быть гладкой. Сам выключатель крепиться вплотную. Монтаж к полой поверхности запрещен.

Учитывайте, что в режиме ожидания прибор потребляет 1,5 – 3,0 мА и нуждается в обеспечении напряжением 2,0 – 5,5 В. На каждом изделии указаны условия, которые необходимо создать для полноценной работы выключателя.

  • IP20 – для комнатных устройств, IP55;
  • IP65 – для применения на улице;
  • IP44 – для помещений с повышенной влажностью.

Плюсы и минусы

Звуковой или хлопковый выключатели сами по себе являются довольно уникальными аппаратами. Их главное преимущество перед стандартными моделями заключается в том, что человеку не нужно каждый раз прикладывать усилия, чтобы отключить или выключить свет. Кроме того, сделать это можно, находясь в любой части комнаты. Все плюсы у подобных выключателей становятся интуитивно понятны из одного только названия. Голосовые и хлопковые модели на протяжении своего существования являются неотъемлемой частью любого умного дома, и приятным дополнением к обычной квартире. Их основной минус для радиолюбителей будет в трудновоспроизводимой схеме. Все-таки, конструкция таких аппаратов куда сложнее, а значит и сделать их своими руками далеко не так просто. Если же найти и использовать простенькие схемы, то этот недостаток плавно отходит на второй план. Кроме того, хлопковый выключатель, также как и звуковой, имеет ряд небольших недостатков, которые будут заметны абсолютно всем:

Они могут реагировать на похожие звуки, особенно этим грешит голосовой вариант. Естественно, если произнести кодовую фразу в контексте, к примеру, обычного разговора, то свет в помещении среагирует на это.
Мелкие недоработки могут стать причиной «заторможенности» реакции у данных аппаратов. Такое часто встречается, когда акустический выключатель, у которого конструкция несколько сложнее, был изготовлен своими руками

Так что, на этот фактор следует обратить особое внимание, прежде чем начать воспроизводить какие-либо схемы.
Если сигнал — хлопок или команда, будут недостаточно громкими, то аппарат, скорее всего, не среагирует. Низкая чувствительность у подобных выключателей нужна для того, чтобы человек реже сталкивался с первой проблемой этого списка.

В принципе, бороться с этими минусами можно, но полностью устранить их вряд ли сможет даже профессионал — поскольку, если, к примеру, повысить чувствительность, акустический выключатель начнет реагировать на «ложные» команды куда чаще.

Устройство одноклавишного выключателя света

Разберем устройство одноклавишного выключателя.

Выключатель состоит:

  • из защитных пластиковых элементов;
  • рабочего механизма.

К защитным элементам относятся, изготовленные из специальных пластикатов клавиша и рамка. Клавиша предназначена для переключения режимов выключателя «включено» и «выключено».

Под ней располагается защитный элемент рамка, которая может крепиться к механизму двумя способами:

  1. по средствам пластиковых защелок;
  2. или как в нашем примере, двумя винтами.

Под защитной рамкой располагается механизм розетки.

На механизме имеется элемент управления — привод клавиши.

Фиксация механизма в подрозетнике, осуществляется двумя методами:

  1. с помощью распорных лапок;
  2. с помощью винтов на подрозетнике (если они предусмотрены в конкретной модели подрозетника).

Слева и справа механизма розетки предусмотрены две распорные лапки, которые приводятся в движение двумя винтами. Закручиваем винты, лапки расширяются в стороны упираясь в стенки подрозетника, тем самым в предельном положении винтов фиксируются в нем.

Так же, для фиксации механизма в подрозетнике используется рамка или планка каркаса выключателя. В нашем примере, выключатель имеет металлическую планку с двумя отверстиями под крепеж.

Разберем контактную группу.

На одноклавишном выключателе, конструктивно предусмотрено всего два контакта, подходящий и отходящий. К подходящему, подключается фаза, приходящая на выключатель. К отходящему, фаза, уходящая на светильник.

Как правило, на большинстве выключателей, на оборотной стороне механизма предусматривается обозначение контактов, подходящий и отходящий.

На выключателе, который мы рассматриваем в нашем примере, таких обозначений нет. Расстраиваться по этому поводу мы не будем, так как именно для одноклавишных выключателей не принципиально, куда будет подключаться подходящая фаза, а куда отходящая, в любой вариации устройство будет работать одинаково.

Приведу пример выключателя, где обозначения контактов имеются. Одноклавишный выключатель с самозажимными контактами.

Так же производителем указывается предельно допустимые значения работы механизма. Для данного устройства они составляют ток 10 Ампер, напряжение 250 Вольт.

Подробное руководство по подключению вы можете найти в статье, подробная инструкция как установить выключатель света.

Более подробно про установку и подключение различных выключателей, в том числе и с подсветкой здесь.

Ну что же, с устройством выключателя света мы разобрались, переходим к следующему пункту.

Порядок испытаний хлопковых выключателей

После установки и подключения прибора его нужно проверить в реальных условиях эксплуатации. Проверка заключается в имитации бытовых шумов и реакции на них установленной системы. Обычными для дома шумами можно считать следующие:

  • шум бытового пылесоса;
  • работа электродрели;
  • стук тарелок;
  • звук от работы с молотком;
  • телефонные звонки и пр.

Поочерёдно создавая такие шумовые эффекты проверяем, на какие из них может срабатывать устройство. Нежелательные реакции прибора можно попробовать устранить регулировкой чувствительности микрофона. Эта возможность реализуется во всех моделях устройств.

Изготовление такого выключателя подробно показано на видео

Для изготовления своими руками акустического выключателя, несомненно, нужны твёрдые знания в области радиоэлектроники и электротехники, а вот установка стандартного устройства вполне по силам исполнителю с минимальными навыками электромонтажа. Успехов вам!

Производители

Хлопковый выключатель “Экосвет”

Снижение цен на электронику делает нецелесообразным изготовление акустических выключателей света своими руками. Выключатель “Экосвет” работает со всеми видами ламп на 220 В. Технические характеристики:

воспринимаемый звук – от 30 до 150 дБ;
уровень защиты корпуса – IP30;
температура эксплуатации – от -200С до +400С;
цена – 350 руб.

Устройство крепится саморезами за крепежные лапки. Принцип работы заключается во включении и отключении нагрузки по одному хлопку. Выключатель не следует располагать в помещениях, где может присутствовать посторонний звук. Допускаются ложные срабатывания, несмотря на то, что он настроен преимущественно на хлопки.

“Экосвет” подключается к сети 220 В по схеме подключения плавного акустического выключателя, изображенной на рисунке выше. При этом видно, что он связан с обычным выключателем, который нужен для того, чтобы обесточить схему и вывести ее из работы.

Схема подключения хлопкового выключателя “Экосвет”

Выключатель “Claps”

Современная модель выключателя “Claps” – это одна из новых разработок, где звук обрабатывается микропроцессором. Устройство настроено на несколько хлопков и не реагирует на другой посторонний звук. При этом обязательным условием для включения или отключения света является подача сигналов подряд. В одном помещении можно устанавливать несколько таких выключателей, реагирующих на определенное количество хлопков. Для этого на электронной плате устройства нужно установить перемычку в определенное положение. Таким образом, подавая нужное количество равномерно следующих друг за другом сигналов, можно управлять несколькими приборами, например, источниками света, вентилятором, увлажнителем воздуха, музыкальным центром и другими.

Открывание с помощью электропривода штор хлопками может произвести впечатление на гостей. Устройство управления имеет размеры спичечного коробка и может легко быть спрятанным в корпусе прибора или в подрозетнике выключателя. Под версию “Claps Plug” можно легко приспособить любой бытовой прибор с электрическим шнуром, который будет включаться по звуку.

Хлопковый выключатель “Claps Plug”

Подобное срабатывание лучше защищает от постороннего шума. Этим модель отличается от акустического выключателя. Лампы могут быть любые. По сравнению с предыдущей моделью, цена устройства значительно выше (2450 руб.).

Если в хлопковом выключателе предусмотрено плавное включение нагрузки, то с люминесцентными лампами он работать не будет. Выключатель “Claps” с ними можно использовать.

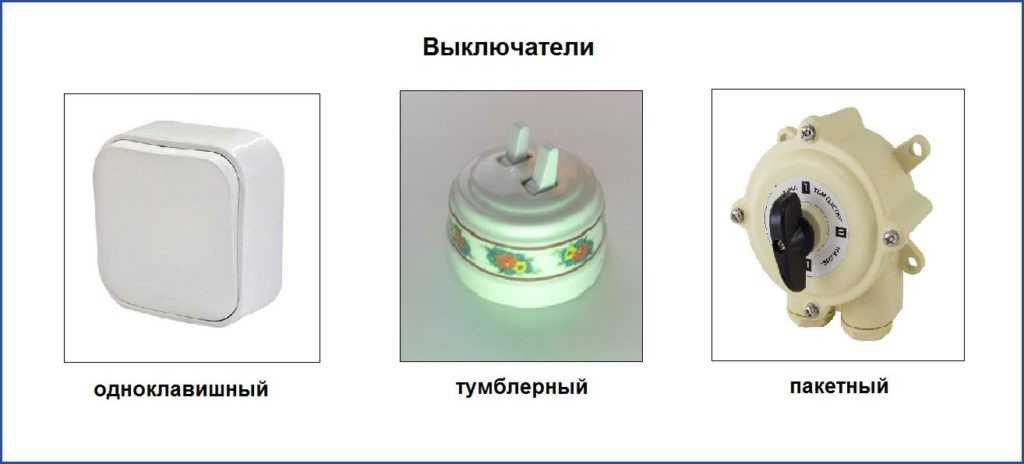

Типы выключателей для дома (бытового применения)

Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.

Типы выключателей для дома

В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.

Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:

  • выключатель с подсветкой для ночного времени
  • выключатель с таймером отключения.
  • Выключатели с регулятором яркости.

Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.

Непривычные типы выключателей

Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.

Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.

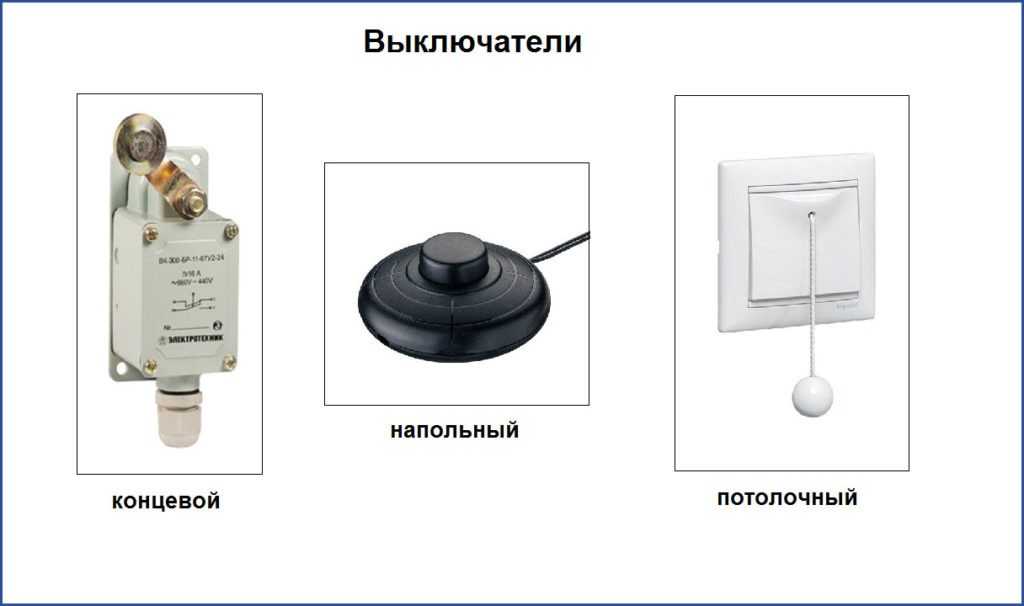

И такие бывают

Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.

Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.

Типы выключателей — обозначение на строительных схемах

Одной из схем, которой пользуются строители-электромонтажники, является схема расположения. Она выполняется по своим правилам и имеет отличные от принципиальных схем обозначения.

Перед тем, как установить выключатель подходящего вида и типа, потребителям нужно согласовать проект, как заказчики они имеют на это полное право. Чтобы не путаться в схеме ниже мы приводим фото, где показано обозначение розеток и выключателей на чертежах.

Обозначение типов выключателей на схеме

Небольшой кружок на чертеже — это обозначение выключателей .От него исходит линейный отрезок под углом примерно 60° к горизонтали. Выключатель открытой установки обозначают короткой черточкой вправо, отложенной от конца отрезка. Число таких черточек показывает число полюсов. Число независимых выключателей в группе показано повторением вертикальных отрезков, сдвинутых на угол 30°. Выключатель четырехклавишный будет изображаться четырьмя отрезками, тройной выключатель – тремя и т. д.

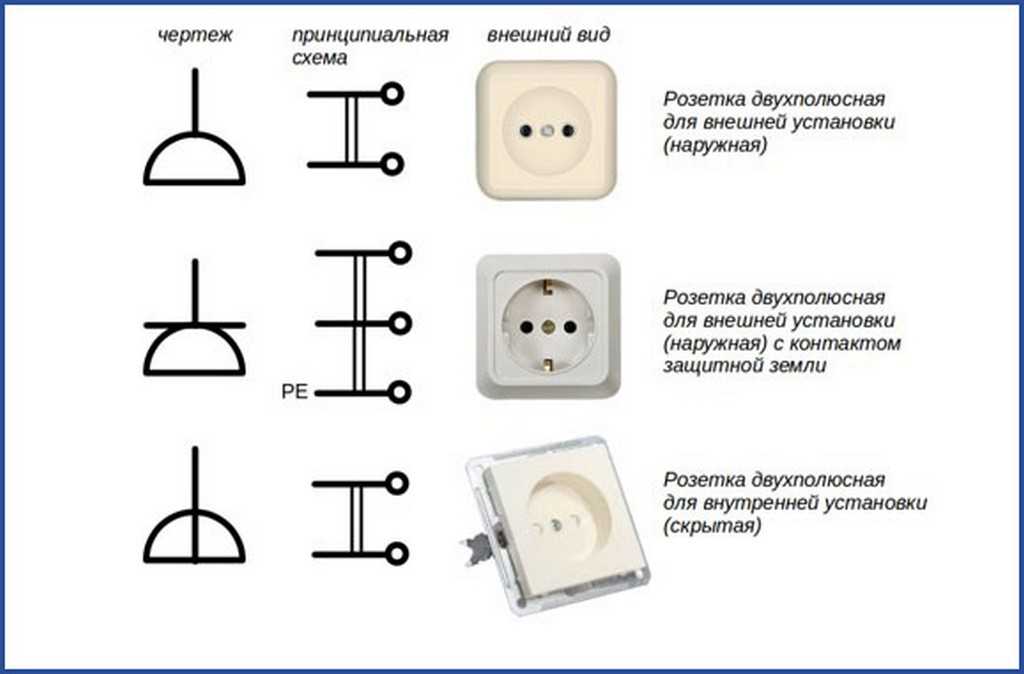

Полуокружность, выпуклая вверх, означает изображение розеток. На схеме от окружности откладывают столько отрезков, сколько полюсов имеет розетка. Если розетка имеет клемму для защитной земли, то в верхней точке дуги изображается горизонтальная касательная.

Обозначение розеток на схеме

Для того, чтобы вы разобрались еще лучше в видах,типах выключателей, а также в том, какая разница в их использовании, мы размещаем картинки, на которых показаны детали, которые трудно вообразить в уме. Например, накладные розетки и выключатели. Скрытые отличаются от них только вертикальной чертой в сегменте круга (розетки) и Т-образной черточкой вместо Г-образной при выключателях. Наружные розетки и выключатели, предназначенные для работы на улице (вне помещений), обозначаются аналогично показанным, только класс защиты ниже: от IP44 до IP55, что соответственно означает: «отсутствие щелей от 1 мм и выше и защита от брызг любого направления» и «частичная защита от пыли и кратковременная защита от струи любого направления».

Применение акустических (хлопковых) выключателей

Такие устройства набирают популярность ввиду удобства применения и практической полезности

Достаточно обратить внимание на замызганные пятна вокруг традиционного выключателя, появляющиеся на стене уже скоро после ремонта. Бесконтактный прибор избавляет от этого неприятного эффекта

Полезен он и для младшего поколения, если приборы управления освещением установлены на традиционном для России месте, а не внизу, как это принято в Европе. Просто хлопком в ладоши ребёнок легко включит и выключит свет в комнате.

Таким же образом акустический выключатель будет полезен для инвалидов — колясочников и лежачих больных. Кроме того, он может стать для них сигнальной системой, чтобы при необходимости просить о помощи. Небольшая переделка схемы позволит подавать не только световой, но и звуковой сигнал.

Популярное наименование устройства «хлопковый», скорее всего, является случайным, ведь прибор может срабатывать и на другие резкие звуки, включая свист, стук и прочие сигналы.

Смонтированный хлопковый контроллер

Можно полагать, что приборы такого класса станут непременными принадлежностями системы управления жилищем под названием «умный дом».
