Как выбрать провод марки ПВ-3
Прежде чем выставить на продажу кабельную продукцию, производители проводят различные исследования. Изначально определяются механические или электрические свойства проводника. Кроме этого, специалисты оценивают состояние изделия. То есть можно ли его применять для дальнейших электромонтажных работ.
Выбор изделия
При приемке каждый по отдельности провод проходит различные испытания. Изначально ведётся проверка устройства, определяется размер. Определяется электрическое сопротивление токопроводящей жилы, а также изоляция. Далее проверяются маркировка, упаковка, прочность расцветки.
Как правило, периодические испытания провод должен проходить регулярно. К следующему этапу проверки относится определение сопротивления токопроходимости. Не менее важным фактором являются стойкость изгиба и удар при температуре −15 ⁰С, прочность конструкции и удлинение на разрыв. Специалисты проводят испытания на потерю массы, тепловой удар, термическую стабильность, а также перепады температуры.
Обратите внимание! Все этапы проверки проводятся в соответствии с нормами ГОСТ 44295, а также другими нормативными актами. Для каждого изделия действуют определённые технические стандарты, которые нужно соблюдать
Прежде чем купить провод для электромонтажных работ, необходимо обратить внимание на размер изделия, заявленный продавцом. Кроме этого, нужно учесть вес проводника
Для выявления точных результатов можно воспользоваться штангенциркулем. При помощи данного инструмента потребителю удастся замерить диаметр проводника.
Кроме этого, можно замерить сопротивление токопроходимости провода. Получить верные данные можно при помощи обычного мультиметра. Проводить замер изделия нужно строго определённой длины.
Вместо вышеописанных действий необходимо лишь замерить толщину изоляции и проверить, насколько просто она снимается. Для этого потребуется применить штангенциркуль.
Использование
Из распаячной коробки либо напрямую из щитка к любой бытовой розетке и напрямую подсоединяемым электроприборам бросают провода с 2 или с 3 жилами (фаза, ноль, заземление). Присоединение же устройства освещения производится двумя отдельными одножильными электропроводами, один из которых (фаза) оснащён выключателем. Использовать для прерывания электрической цепи многожильные провода нерационально. Если в светильнике используется несколько ламп, то от второй клеммы выключателя к люстре делают вывод многожильного провода (жилы по числу ламп). Однако от источника света до прибора размыкания электроцепи прокладывается всё тот же фазовый одножильный провод ПВ.
Будьте осторожны! Если прерывание электрической цепи ошибочно выполнено на нулевом проводе, то светильник всегда будет находиться под напряжением. Для определения фазы используйте индикаторную отвёртку.
Согласно ГОСТу 6323-79 медный провод, изолированный поливинилхлоридом, применяется для монтажа электроцепей:
в пустотах строительных конструкций, в стальных трубах и т. п (ПВ1); там где предполагается изгиб (ПВ2 гибкий и ПВ3 повышенной гибкости); там где предполагается неоднократный изгиб (ПВ4 особо гибкий).
Как видим, цифра после наименования указывает не на количество жил, а на класс гибкости. Чем выше число, тем более устойчив провод на изгиб.
Обратите внимание: указанный выше стандарт с 01.01.2011 прекратил своё действие на территории РФ, однако продукция с подобной маркировкой продолжает не только применяться, но и завозиться с ближнего зарубежья. Чтобы избежать недоразумений, следует знать, что по ГОСТ Р 53768-2010 и ТУ 16-705.501-2010: ПВ1 и ПВ2 – это то же самое, что ПуВ, а ПВ3 и ПВ4 – ПуГВ (провод установочный гибкий поливинилхлоридный)
Провод ПВ 3, ПВ 1, ПуГВ: технические характеристики
А теперь рассмотрим основные технико-эксплуатационные характеристики ПВ-провода. Все они могут быть разделены на две категории – механические и электрические, поэтому рассмотрим их отдельно.
Механические характеристики
К механическим параметрам можно отнести разрыв, гибкость, устойчивость к сжатию, прочность изоляции и жил перед атмосферными воздействиями.
Поговорим о каждом параметре отдельно:
- Основная характеристика ПВ – способность к изгибу. Из названия становится ясно, что с данным параметром у изделия не все гладко. В среднем ПВ1 можно сгибать на радиусе, равный не более десяти наружным диаметрам.
- Недостаток гибкости ПВ1 компенсируется другими полезными свойствами. Диапазон рабочих температур при эксплуатации изделия составляет от -50 до +70 гр. Цельсия. Для сравнения аналогичный параметр для гибкого шнура ШВВП составляет от -25 до +40 гр. Цельсия, при этом воздействие температурой более 70 гр. приводит к разрушению изделия. В случае с ПВ1 он не будет деформироваться при кратковременном воздействии температуры до 150 гр. Цельсия.
- Другое преимущество – устойчивость к влаге. При температуре воздуха +30 гр. Цельсия он должен работать с влажностью 100%.
- Провод с легкостью переносит вибрации, акустические удары и т. п.
- Еще одно достоинство – изоляция кабеля не поддерживает горения, характеризуется устойчивостью к воздействию агрессивной среды.
- ПВВ1 – высоковольтный кабель, созданный на базе обычного ПВ1. Он используется в машиностроении.
- Срок эксплуатации кабеля – не менее 15 лет. Для многих процессов этого более чем достаточно.
Электрические характеристики
Однако более важными считаются электрические характеристики любого провода. И если по механическим параметрам ПВ1 не так хорош, то по электрическим проявляет себя с лучшей стороны.
Используется кабель в электрических сетях переменного тока при напряжении до 450 В и частоте 400 Гц. Для сетей постоянного тока напряжение может достигать 1000 В.
Остальные характеристики:
- Сопротивление провода напрямую зависит от площади сечения. Например, для проводника 0,5 кв. мм сопротивление составляет до 15 кОм, 5 кв. мм – 11 кОм, ПВ1-120 – 3,5 кОм.
- Приведенные выше значения актуальны для отрезка провода длиной 1 км и температуры эксплуатации 70-90 гр. Цельсия. Если условия отличны от указанных, то величины будут иными.
- Испытательное напряжение намного выше заявленного в технической документации и составляет 2500 В. Интерес представляет сам процесс тестирования кабеля. Для этого берется отрезок длиной 5 м или более. Он помещается в воду на 24 часа. К его концам подают испытательное напряжение. В результате провод ПВ1 должен выдержать подобные нагрузки в течение 15 минут.
- ПВ1 характеризуется устойчивыми параметрами. В процессе эксплуатации его сопротивление отличается от номинального значения максимум на 120%. И это хороший показатель.
Кабель ПВ 1
Шнур ПВ 1, в обиходе, имеет два названия: провод для передачи трехфазного тока и установочный кабель.
Сконструирован шнур ПВ 1 следующим образом: единичная жила, состоящая из нескольких мягких проволок меди, скручена в пучок. Вокруг этой конструкции разместилась однослойная изоляция из поливинилхлоридного пластиката. У качественного кабеля изоляция должна спокойно отделяться от медных проволок. Если ПВ 1 хранился недолжным образом или хранился дольше положенного срока, отделение изоляции будет проходить с трудом.
Кабельные жилы проходят классификацию по ГОСТ 22483 и подразделяются на классы:
- 1 класс – сечение от 0,5 до 10 кв. мм;
- 2 класс – сечение от 16 до 95 кв. мм.
Номенклатура сечений жил кабеля равняется: 0.5, 0.75, 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95 и 120 кв. миллиметров.
| Число жил и номинальное сечение, кв.мм | Максимальный наружный диаметр, мм | Масса 1 км кабеля, кг |
| 0,5 | 2,40 | 8 |
| 0,75 | 2,60 | 10 |
| 1,0 | 2,80 | 13 |
| 1,5 | 3,30 | 19 |
| 2,0 | 26,2 | |
| 2,5 | 3,90 | 30 |
| 3,0 | 37,7 | |
| 4,0 | 4,40 | 45 |
| 5,0 | 54,8 | |
| 6,0 | 4,90 | 65 |
| 8,0 | 80,2 | |
| 10 | 6,40 | 107 |
| 16 | 8,00 | 172 |
| 25 | 9,80 | 260 |
| 35 | 11,00 | 362 |
| 50 | 13,00 | 511 |
| 70 | 15,00 | 691 |
| 95 | 17,00 | 956 |
| 120 | 17,5 | 1060 |

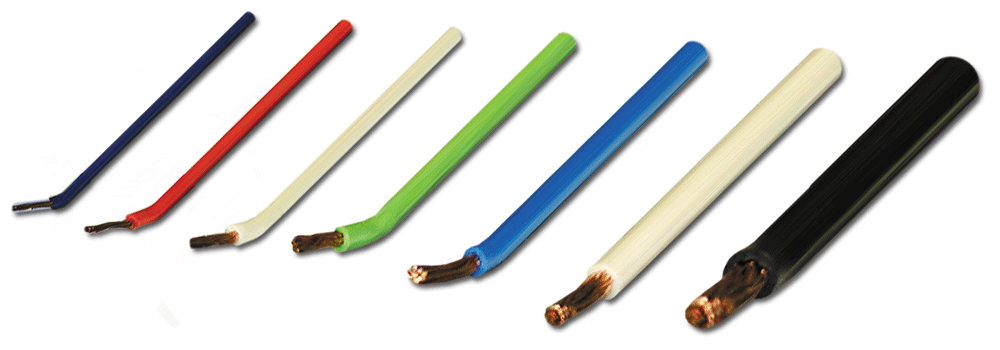

Цвет изоляционной оболочки шнура ПВ 1 напрямую зависит от размера сечения медной жилы. Так, для сечения от 0.5 до 6 кв. мм. используется желто-зеленая изоляция.
Для сечения медной жилы от 6 до 120 кв. мм. используется довольно разнообразное количество цветов: белый, серый, черный и другие. Всего цветовая палитра изоляции насчитывает 11 цветов.
Кабель, с помощью которого заземляют оборудование, всегда будет зелено-желтого цвета.
Сфера применения
Большой популярностью кабель ПВ 1 пользуется в электромонтажной сфере. От медной жилы такого кабеля зависит, где и для чего его применят. Часто провод используют для установки промышленного оборудования и электрических аппаратов, а также он нашел применение в прокладке электросветовых и осветительных сетей.
Такая продукция подходит для механизмов и станков, достигающих переменного напряжения тока не более 450 Вольт и при частоте не выше 400 Герц. Постоянное напряжение может достигать 1000 Вольт.
ПВ 1 устойчиво переносит механические воздействия, влияние линейного ускорения, вибрационные нагрузки, акустические шумы и не плесневеет. Такой кабель имеет самозатухающуюся изоляцию, что обезопасит пользователя от пожара.

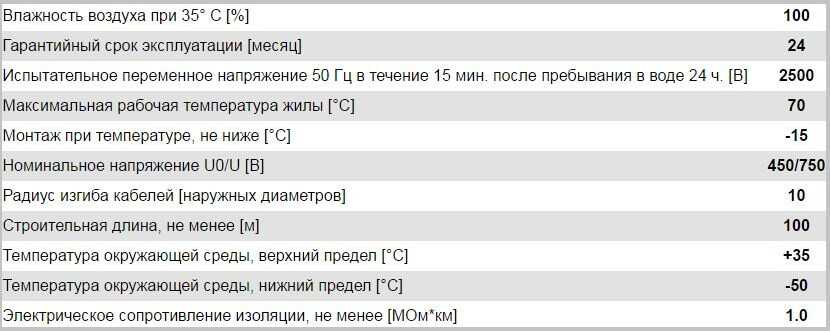

Технические параметры
Провод ПВ 1 обладает следующими свойствами:
Оптимальная температура, при работе со шнуром, составляет 20 градусов по Цельсию. При такой температуре его удельное электрическое сопротивление должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление его изоляции должно держатся в следующих диапазонах:
- после полного изготовления во время перевозки – не менее 1000 кОм/км;
- во время использования и хранения — не менее 10 кОм/км.
Для удобства в работе, ПВ 1 выпускается крепким и стойким. Он способен выдерживать удар при максимальном ускорении в 1500 m/c2 от 1 до 5 миллисекунд.
Условия прокладки
Кабель нашел весьма обширное применение в промышленной сфере жизни. Он используется для следующих работ:
- строительства особых конструкций в пустотных каналах, трубах, а также монтажных коробах;
- применяется в распределительных щитах и электрических шкафах. Также используется в пультах для управления механизмами и аппаратами;
- эксплуатируется для монтажа осветительного оборудования и для строительства каналов и металлических труб.
Кабель можно прокладывать при температуре выше 15 градусов по Цельсию. Если она ниже, то кабель можно нагреть. Радиус изгиба кабеля составляет 10 наружных диаметров.
Условия эксплуатации
При работе с кабелем следует принимать во внимание следующие факторы:
- температура в помещении или в окружении не должна быть ниже 50 градусов по Цельсию;
- температура, используемая для разогрева жилы, не должна превышать 70 градусов.
Шнур ПВ 1, при оптимальных условиях, может прослужить более 15 лет. Гарантия на него распространяется в течение года, начиная со дня поставки. Длина кабеля — не менее 100 метров. В особых случаях производитель готов пойти на уступки и предложить меньшую длину провода.
Область применения
Рассмотрим, где применяется провод ПВ-4. Данный тип проводника подходит для эксплуатации в районах с умеренным, теплым, тропическим климатом. Для использования в регионах с холодным климатом промышленностью выпускается ПВ-ХЛ.
Провода подходят для эксплуатации в помещениях или под навесами, в палатках, кузовах, прицепах, гаражах, металлических сооружениях. Стоит избегать конденсации влаги.
Если говорить о конкретных сферах применения, то можно использовать ПВ-4 для сборки электрических щитов. С ним удобно работать, потому что он легко гнется
Также подойдет для подключения электрообрудования в автомобиле, но это нужно делать осторожно. При этом, если провода будут выходить за пределы салона, лучше использовать кабель или провод с двумя слоями изоляции
Можно использовать для монтажа в изделиях, типа радиоэлектронной аппаратуры, поскольку ПВ-4 достаточно гибкий, чтобы его удобно проложить. Но не забудьте надеть наконечники типа НШВИ, прежде чем подключать его к винтовым зажимам автоматов и прочего.
Еще одним местом, где применяются провод ПВ-4, является освещение. Он подойдет, как для подключения питания к светильнику, так и для разводки внутри светильника.
Инструкция по выбору кабеля
Выбор материала. Самые распространенными являются медь и алюминий. Медь обладает лучшей проводимостью, а также не подвергается коррозии. Алюминий мягкий материал, в сильных изгибах кабелей происходит быстрый излом. При соприкосновении с воздухом алюминий быстро окисляется, на поверхности образуется окисная плена. Такая пленка плохо пропускает токовый сигнал, и обеспечивает ненадежный контакт.
Размер сечения. Определяющий параметр сечения – диаметр (d). При малых величинах тока медную жилу используют диаметром более 1мм2, алюминиевую – 2 мм2. При работе с большими величинами тока, диаметр выбирается исходя из мощности сети. Подбор диаметра, производится согласно табл. 3, учитывая прокладку кабеля через трубу либо открыто.
Таблица 4. Выбор размера кабеля при различных видах монтажей кабеля
Выборки марки. Маркировка характеризует свойство кабеля, а именно:
- материал жил, проводящих ток;
- уровень гибкости;
- изоляцию.
Используют следующие обозначения:
Расшифровка названия и номенклатура проводов ПВ1
Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.
Расшифровка названия проводов ПВ1
Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.
Расшифровка проводов ПВ 1
Итак:
- Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
- Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.
- Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.
Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.
То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.
Номенклатура проводов ПВ1
Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.
Зависимость сечения провода и его массы
Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.
Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:
Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.
Провода ПВ 1 сечением до 10 мм2
- Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
- А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.
Провод ПВ1 16
Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.
Диаметр отдельных проволок для проводов различного сечения
Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.
Толщина изоляции провода в зависимости от сечения
Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.
Окраска проводов ПВ 1
В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.
Кабель ПВ 1
Шнур ПВ 1, в обиходе, имеет два названия: провод для передачи трехфазного тока и установочный кабель.
Сконструирован шнур ПВ 1 следующим образом: единичная жила, состоящая из нескольких мягких проволок меди, скручена в пучок. Вокруг этой конструкции разместилась однослойная изоляция из поливинилхлоридного пластиката. У качественного кабеля изоляция должна спокойно отделяться от медных проволок. Если ПВ 1 хранился недолжным образом или хранился дольше положенного срока, отделение изоляции будет проходить с трудом.
Кабельные жилы проходят классификацию по ГОСТ 22483 и подразделяются на классы:
- 1 класс – сечение от 0,5 до 10 кв. мм;
- 2 класс – сечение от 16 до 95 кв. мм.
Номенклатура сечений жил кабеля равняется: 0.5, 0.75, 1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95 и 120 кв. миллиметров.
| Число жил и номинальное сечение, кв.мм | Максимальный наружный диаметр, мм | Масса 1 км кабеля, кг |
| 0,5 | 2,40 | 8 |
| 0,75 | 2,60 | 10 |
| 1,0 | 2,80 | 13 |
| 1,5 | 3,30 | 19 |
| 2,0 | 26,2 | |
| 2,5 | 3,90 | 30 |
| 3,0 | 37,7 | |
| 4,0 | 4,40 | 45 |
| 5,0 | 54,8 | |
| 6,0 | 4,90 | 65 |
| 8,0 | 80,2 | |
| 10 | 6,40 | 107 |
| 16 | 8,00 | 172 |
| 25 | 9,80 | 260 |
| 35 | 11,00 | 362 |
| 50 | 13,00 | 511 |
| 70 | 15,00 | 691 |
| 95 | 17,00 | 956 |
| 120 | 17,5 | 1060 |
Цвет изоляционной оболочки шнура ПВ 1 напрямую зависит от размера сечения медной жилы. Так, для сечения от 0.5 до 6 кв. мм. используется желто-зеленая изоляция.
Для сечения медной жилы от 6 до 120 кв. мм. используется довольно разнообразное количество цветов: белый, серый, черный и другие. Всего цветовая палитра изоляции насчитывает 11 цветов.
Кабель, с помощью которого заземляют оборудование, всегда будет зелено-желтого цвета.
Сфера применения
Большой популярностью кабель ПВ 1 пользуется в электромонтажной сфере. От медной жилы такого кабеля зависит, где и для чего его применят. Часто провод используют для установки промышленного оборудования и электрических аппаратов, а также он нашел применение в прокладке электросветовых и осветительных сетей.
Такая продукция подходит для механизмов и станков, достигающих переменного напряжения тока не более 450 Вольт и при частоте не выше 400 Герц. Постоянное напряжение может достигать 1000 Вольт.
ПВ 1 устойчиво переносит механические воздействия, влияние линейного ускорения, вибрационные нагрузки, акустические шумы и не плесневеет. Такой кабель имеет самозатухающуюся изоляцию, что обезопасит пользователя от пожара.
Технические параметры
Провод ПВ 1 обладает следующими свойствами:
Оптимальная температура, при работе со шнуром, составляет 20 градусов по Цельсию. При такой температуре его удельное электрическое сопротивление должно быть не более 0,01724 Ом·мм2/м. Электрическое сопротивление его изоляции должно держатся в следующих диапазонах:
- после полного изготовления во время перевозки – не менее 1000 кОм/км;
- во время использования и хранения — не менее 10 кОм/км.
Для удобства в работе, ПВ 1 выпускается крепким и стойким. Он способен выдерживать удар при максимальном ускорении в 1500 m/c2 от 1 до 5 миллисекунд.
Условия прокладки
Кабель нашел весьма обширное применение в промышленной сфере жизни. Он используется для следующих работ:
- строительства особых конструкций в пустотных каналах, трубах, а также монтажных коробах;
- применяется в распределительных щитах и электрических шкафах. Также используется в пультах для управления механизмами и аппаратами;
- эксплуатируется для монтажа осветительного оборудования и для строительства каналов и металлических труб.
Кабель можно прокладывать при температуре выше 15 градусов по Цельсию. Если она ниже, то кабель можно нагреть. Радиус изгиба кабеля составляет 10 наружных диаметров.
Условия эксплуатации
При работе с кабелем следует принимать во внимание следующие факторы:
- температура в помещении или в окружении не должна быть ниже 50 градусов по Цельсию;
- температура, используемая для разогрева жилы, не должна превышать 70 градусов.
Шнур ПВ 1, при оптимальных условиях, может прослужить более 15 лет. Гарантия на него распространяется в течение года, начиная со дня поставки. Длина кабеля — не менее 100 метров. В особых случаях производитель готов пойти на уступки и предложить меньшую длину провода.
Где используется провод ПВ 3
Благодаря своим техническим характеристикам и свойствам ПВ 3 обладает широким применением во многих сферах промышленности: создание собственной электрической сети, монтирование электрических проводок для дома, подключение устройств в проводки розеток и так далее. Все это возможно благодаря широкому диапазону сечений жилок провода.
Виды шнуров ПВ 3
Наиболее часто такой тип кабеля используют в следующих сферах:
- Создание коммуникационных систем;
- Сферы жилищного хозяйства;
- Жилые и нежилые помещения;
- Производственные помещения;
- Организация проводки в зданиях любых типов и на улице.
Важно! Марки ПВ 3 с двойным слоем изоляции позволяют проявить максимальную безопасность при использовании шнура. Так как изоляционный слой изготавливают из ПВХ с усовершенствованными характеристиками, то он не нагревается от тока, не поддерживает горение и тушит сам себя при максимально высоких температурах (аварии и сбои)
Маркировка
ПУГВ маркируются производителем нанесением обозначений на ПВХ оболочку беспрерывной цепочкой. Это делается для того, чтобы минимальный отрезок провода длиной до 1 метра был с полноценным обозначением марки изделия. Маркировку наносят методом глубокой печати или горячей штамповкой.
Расстояние между повторяющимися обозначениями марки не должно превышать 500 мм. Маркируют ПУГВ с сечением жил до 6 мм2 цветными полосками или чёрточками на ПВХ изоляции.
Цветовая маркировка
К торцу барабана или самой бухте производитель крепит табличку (ярлык) с перечнем следующих данных:
- товарный знак предприятия, выпускающего проводную продукцию;
- марку изделия с указанием количества проводников в жиле и их сечением;
- длины в метрах;
- вес брутто и нетто, кг;
- месяц и год изготовления;
- ГОСТ;
- отметку ОТК и знак соответствия в сертификате;
- в ярлыке барабана указывают количество кабелей, их длину в метрах, надписи чередуются, разделённые знаком «+», начиная с верхней намотки.
Обратите внимание! Провод ПВ 3 последнее время маркируют буквами ПУГВ. Аббревиатура означает, что это провод установочный, гибкий с виниловой оболочкой
Отчего возникла двойственность названия провода? Ответ довольно прост. Наименование ПВ 3 упоминается ГОСТом 6323-79, который давно утратил своё действие. В новом нормативном документе (ГОСТ 53768-2010) этот же ПВ 3 теперь стал называться ПУГВ.
Как расшифровывается кабель ПВ-1
Любое кабельное изделие имеет маркировку. Расшифровка провода ПВ1, следующая:
- Символ «П» означает то, что изделие является проводом. Также на месте первой буквы может быть – шнур (Ш);
- Символ «В» означает состав изоляционного слоя. Здесь он изготовлен из ПВХ материалов, основным плюсом которого выступает стойкость ко многим механическим и химическим повреждениям. В основном, для изоляции в любом кабеле используется ПВХ;
- Последняя цифра означает категорию гибкости изделия – от «1» до «5». Чем больше цифра, тем более эластичным будет провод.
Кабель ПВ 1 технические характеристикиВажно! Кабели могут быть двух типов, установочные и монтажные. Установочные в основном применяют в течение длительного времени в одном и том же месте
Например, их прокладывают в проводке или розетках.
Монтажный кабель используется для многократного использования и временного подключения разных приборов.
ПВ – это общее наименование изделий с высококачественной изоляцией из поливинилхлорида.
Такие провода можно без затруднений использовать в сетях с напряжением до 450 В и частотой не более 100 Гц. Для постоянного тока кабель может применяться при напряжении до 1000 В. Наибольшее разрешенное значение тока – 40 А.
Жилы изготавливаются из медного сплава. Любой провод ПВ1 будет моножильным, причем, жилы состоят из многих мелких проволок. Ниже указаны основные разновидности провода.
Важно! Достаточно часто используется ПВ3, такой же, как и ПВ1, но более гибкий. Его разрешается применять как монтажный кабель
Виды маркировки
БПВЛ – бортовой кабель. Он используется исключительно в авиатранспорте. С годами его начали применять при подключении стационарных приборов. Наибольшее разрешенное напряжение в сети переменного тока будет не выше 250В с частотой 1500 Гц.
АПВБбШв – силовой кабель, который изготовлен из алюминия. Сфера применения – транспортировка электрической энергии по стационарным объектам переменного тока и с частотой, не более 50 Гц. Если в таком проводе нет буквы «А», значит он изготовлен из меди.
Вам это будет интересно Особенности кембриков для проводов
АПВ – алюминиевый установочный кабель с характеристиками как у медного. Основное отличие такого вида изделия – наибольшее разрешенное напряжение при постоянном токе составляет 400В при частоте 50 Гц.
Важно! КСПВ – один из лучших кабелей для монтажа систем охраны и видеонаблюдения. В нем присутствует два изоляционного слоя – внутренний, производится из полиэтилена, внешний – из поливинилхлорида
Медные жилы
Основные параметры
Технические характеристики указывают на то, что провод ПВ-3 стойкий к влиянию влаги, конденсата или пара. Так как диапазон рабочих температур составляет от +60 до -70 °С, то его применяют в экстремальных условиях, прокладывают в банях и ванных комнатах.
Провод замечательно борется с плесенью и различными механическими воздействиями. Также технические характеристики устройства дают особое преимущество изделия перед другими. Например, провод ПВ-3 не горит, он просто плавится. Оболочка изоляции плавится, но не пропускает искры за пределы зоны повреждения, даже если поверхность влажная.
Провод ПВ–3 часто применяется в качестве кабеля заземления, его наружный диаметр подбирается согласно требованиям и запросам ПУЭ. Срок эксплуатации изделия – до 15 лет. Продается мотками, максимальная величина которого 100 метров.
На фото ниже представляются прочие технические характеристики ПВ-3 и таблица сечений:
Наружный диаметр, сопротивление изоляции и масса 1 км провода:
Допустимые токи:
Технические характеристики указывают, что основное отличие изделия от других марок заключается в изоляционном материале. Поливинилхлорид (ПВХ) – это достаточное прочное покрытие. Его тяжело перегрызть грызунам, да и их отпугивает специфический запах, который делается с помощью добавления специального компонента.
Кстати, основные производители провода ПВ–3 популярны по всей стране. К ним относят Московский завод Москабельмет, ООО «Межрегиональная торгово-промышленная компания», НПП «Спецкабель», ООО «ТД Альянс Кабель».
Монтаж и эксплуатация провода ПВ 3
Кабель ПВ 3 (ПУГВ), благодаря хорошей гибкости, можно проложить в любых условиях. Виниловое покрытие не поддерживает горение. Одним из достоинств ПУГВ является его невосприимчивость к губительным грибкам и плесневым образованиям.
Установочный провод ПВ 3 для прокладки в условиях, когда окружающая температура ниже -150С, нужно обязательно прогревать. Это делают с помощью различного обогревательного оборудования. Если этого не сделать, то «замёрзшая» ПВХ оболочка может потрескаться, особенно на сгибах. В результате изоляция будет нарушена, и проводник придёт в негодность.
Согласно технологии укладки, монтажный провод ПВ 3 нужно устанавливать внутри оборудования, хорошо защищённого от повышенного уровня влажности и скопления конденсата. ПУГВ размещают в кабельных каналах, коробах, рукавах и внутри других защитных устройств. Также известна практика прокладки кабеля в пустотах железобетонных конструкций.
Эксплуатация проводки ПВ 3 допускается в температурном диапазоне окружающей среды от -500С до +500С. Подбор сечения жил и сила протекающего тока не должны допускать нагрев проводника выше +700С.
Провод ПуВ (ПВ1)
Провод установочный и бытовой
Установочный изолированный провод ПуВ выполнен в соответствии с ТУ 16-705.501-2010, используется для электроустановок в электросетях переменного тока, U=450/750 В. Продукция сертифицирована, стандартизирована, по техническим и эксплуатационным параметрам отвечает международным нормам МЭК.
| Марка | Конструктивные особенности |
| ПуВ | Медный одножильный. Оболочки нет. Поливинилхлоридная изоляция. При электромонтажных работах для создания сети прокладывается в полых монтажных профилях (коробах, трубах и т.п.) |
| ПуГВ | Гибкий, 1-ножильный, из меди. Без оболочки. Изолирующий материал – ПВХ. Используется в случаях, когда при прокладке необходима повышенная гибкость. ____________________________________________________________________________ |
| ПуВВ | 1-но, 2-х, 3-хжильный, медный. Оболочка и изоляционное покрытие выполняются из поливинилхлорида. Монтируется в бетоне, кирпиче, штукатурке, а также, открытым способом по несущим поверхностям. |
| ПуГВВ | Одна гибкая жила из меди, материал оболочки и изоляции – поливинилхлоридный пластик. Применяется при монтаже электрической цепи в местах, где кабель должен легко сгибаться. |
Конструкция
- Электропроводящая жила выполняется из медной проволоки первого, второго, пятого класса, изготовленной с технологией отжига (соответствует ГОСТу 22483-77).
- Изоляционное покрытие накладывается на жилы, расположенные в параллельных плоскостях.
- Для придания проводу цилиндрической формы, в оболочке из поливинилхлорида междужильные промежутки заполнены.
- Изолирующий материал – поливинилхлоридный пластик разных расцветок, которые обозначается определенной маркировкой.
Область применения
Установочные кабели ПуВ распределяют электрическую энергию в электросетях переменного тока Uном=450/750В, fном=400Гц, постоянного – 1000 В, используются для подключения электростанков, агрегатов, внутренних установок и другого промышленного оборудования, оборудования осветительных силовых цепей. Обеспечивает длительную работу в производственной сфере.
Характеристики
- Минимально допустимая температура прокладки -15°С.
- Допускается продолжительный нагрев не выше t=+70°С.
- Исполнение: климатический класс УХЛ, 2-ой категории (по ГОСТу 15150-69).
- Не выделяет продуктов горения. Не горит в случае, если выполнен одиночный монтаж. Класс ПО 01.8.2.5.4.
- Диапазон эксплуатационных температур от -50°С до +65°С, влажности при t=+35°С – 100%.
- Производственная длина >100 м.
- Гарантия на эксплуатацию (с момента ввода) — 3 года.
- Изгибание более:
— ПуВ, ПуВВ – 10 диаметров
— ПуГВ, ПуГВВ – 5 D.
Характеризуется длительным эксплуатационным периодом (свыше двадцати лет) в нормальных условиях.
Область применения, правила использования
Как любой другой провод, который по стандарту является установочным, ПВ 3 используют, выполняя монтажные работы осветительных сетей и силовых линий, подключение промышленных станков и оборудования, различных устройств и машин в быту и на производстве. Температурный диапазон параметров и физические характеристики пластиковой изоляции допускают прокладку в производственных или бытовых помещениях под штукатурку, в кабельных каналах и желобах, строительных пустотах и на открытых участках. Работы с кабельной канализацией, другими каналами наглядно докажут несомненное преимущество повышенной эластичности изделия.
ПВХ разрушается длительным облучением ультрафиолетом, составляющим значительную долю диапазона светового излучения дневного света. Эксплуатация открытым способом, тем более на улице, приведет к раннему внезапному разрушению изоляции, возможности коротких замыканий, созданию опасных аварийных ситуаций. Для таких случаев применяется продукция с полиэтиленовой защитой, не подверженной разрушению от света.
