Пропал ноль в розетке

Опасные способы определения: цветовая маркировка и «контрольная лампа»

Определение фазы и нуля без специальных устройств возможно. Для этого можно воспользоваться цветовой маркировкой. Но в старых домах, где электропроводка проводилась достаточно давно, часто использовали провода одинаковых цветов. Поэтому визуальное определение практически не возможно. Чтобы в будущем не путаться промаркируйте проводку самостоятельно, насадив на них при монтаже розетки термоусадочные трубочки разных цветовых оттенков.

Еще один способ, цель которого определить наличие напряжения в розетке, – это «контрольная лампочка». Легко делается своими руками. Для этого понадобится взять:

  • патрон;
  • обычную лампочку;
  • два полуметровых многожильных провода.

«Контролька» делается следующим способом:

  1. Провода подсоединяются к патрону.
  2. В патрон закручивается лампа.

Чтобы проверить наличие фазы в розетке необходимо подыскать предмет для заземления. К примеру, труба отопительной системы, небольшую часть которой очистить от краски до железа. Один провод присоединить к заземлению, а вторым проверять жилы проводки. Когда коснетесь фазы, лампочка засветится.

Озвученные методы опасны, поскольку при малейшей неосторожности высок риск получения удара током

При подключении вилки к розетке, она нагревается: вероятные причины неисправности

Приборов, которые питаются силой тока в доме или в офисе множество. Если в офисе – это компьютерная техника и оргтехника, то в жилом помещении таких приборов не меньше. Часто при включении в розетку вилки бойлера, холодильника или стиральной машины наблюдается неисправность в работе электроустройств, они начинают греться, и через некоторое время можно даже услышать легкое потрескивание, а в воздухе ощущается неприятный запах горелой резины или пластмассы. Причин такой неисправности несколько. В зависимости от того, что же греется – вилка или розетка, определяется и метод устранения неисправности.

Две фазы во всех розетках

Если во всем доме выключилось освещение, а индикатор напряжения показывает в розетках две фазы, проблема скорее всего на входном щитке.

В этом случае надо обязательно проверить также провода заземления на тот случай если они занулены. При этом, пока не будет уверенности что на них нет напряжения, нельзя касаться голыми руками заземляющих контактов и запретить детям трогать розетки и электроприборы.

В старых домах часто установлены пробки или автоматические выключатели не только на фазу, как это рекомендовано последними редакциями ПУЭ, но и на нулевом проводе. Перегорание такой пробки равноценно обрыву ноля, поэтому рекомендуется проверить их в первую очередь.

Также надо учитывать возможности отсутствие электрощитка как такового, когда от счетчика провод идет сразу в главную распределительную коробку – неисправный контакт может быть в ней.

Если в квартире все в порядке, то дальше проверяется нулевой провод на этажном распределительном щитке – вероятно, что для этого придется пригласить электрика из ЖЭКа.

Ноль – справа или слева в старых розетках?

Для подключения розетки старого образца используются только два провода – один фазный, второй нулевой. Фаза может быть подключена справа или слева. Некоторые современные электрические приборы подключаются строго по инструкции, и поэтому расположение фазного провода играет важную роль. Установка производится только профессионалами. Например, газовый котел, в который встроен электроконтролер, не имеющий вилки и поэтому подключаемый стационарно.

Расположение фазы не указано и в правилах установки электроприборов. Электрики придерживаются определенного стандарта: с правой стороны фаза, с левой – ноль.

Как определить фазу в розетке?

Вычислить положение фазового и нулевого проводов можно как с применением предназначенных для этого приспособлений, так и без них. Далеко не у каждого человека в доме имеется необходимый инвентарь, поэтому помогут такие советы:

  • Провод, несущий ток, имеет черную или серую окраску. «Ноль» и «земля» имеют синий и зеленый цвета соответственно. Полагаться целиком на эту цветовую дифференциацию нельзя. поскольку монтажники могут без особых административных последствий для себя пренебрегать этими правилами;
  • Народные умельцы умудряются использовать в качестве индикатора простую лампочку. С этой целью к патрону прикручивают три провода: пару из них подключают в разъем, а один заземляют, примотав к чугунному радиатору отопления. Наличие свечения говорит о работоспособности проводки;
  • Известны и крайне необычные методы, когда провода подставляют под струю воды или подводят к батарее. Такие эксперименты могут закончиться очень плачевно, поэтому крайне не рекомендуются к применению.

Причины неисправности

Основной причиной появления двух фаз на розетке чаще всего будет обрыв нуля. Потеря контакта также может произойти на этажном щитке на вводе в квартиру, в одной из распределительных коробок.

Если провод отгорает в щитке, тогда в квартире может погаснуть свет, но розетки будут работать, но только когда будет включен один из приборов либо освещение в комнате. Если вы выключите и проверите напряжение в розетке можно увидеть, что фаза будет только одна.

Иногда обрыв нуля может происходить в распределительной коробке одной из комнат. В этом случае перестанет гореть свет в этой комнате, а в остальных комнатах все будет работать. Чтобы решить подобную проблему вам потребуется открыть распределительную коробку и восстановить соединение проводов.

Еще одной достаточно распространенной причиной, почему две фазы в розетке может стать старая электропроводка. Чаще всего в таких квартирах вместо автоматических выключателей здесь будут стоять пробки. Если выбьет только нулевую пробку, тогда напряжение появится в двух гнездах. Чтобы не сталкиваться с подобной проблемой в дальнейшем следует заменить электропроводку.

Пробки на счетчике

Иногда обрыв нуля может произойти в стене. Обычно это может происходить из-за непрофессионализма

Если вы не знаете, где расположена проводка в стене, тогда при ремонте действовать следует осторожно. Даже, если вы будете вешать картину, тогда сначала необходимо убедиться, что здесь не проложена проводка

В ином случае гвоздем вы можете повредить нейтральный проводник и появится две фазы в розетках. Иногда провод также могут повредить грызуны. Чтобы защитить проводку от грызунов. вам следует прочесть нашу статью.

Теперь вы точно знаете, почему может появится напряжение в двух гнездах розетки и как можно ликвидировать подобную проблему.

Конечно, когда в розетках пропадает свет, тогда люди начинают проверять напряжение в розетках. Если во время проведения проверки вы заметили, что индикатор показывает фазу на двух проводах, тогда не следует волноваться. В большинстве случаев это совершенно не так. Убедиться в этом вы сможете следующим образом:

Возьмите мультиметр и проверьте напряжение в розетке. Если прибор покажет 0, тогда фаза у вас только одна, перетекающая на нулевой проводник.

Это самый простой способ, который позволяет определить неисправность. Использовать индикаторную отвертку не рекомендуется, так как она не является точным методом проверки. Как видите, эта неисправность проводки необычная и поэтому может ввести в заблуждение, даже опытных электриков.

Старинные предсказания на 4 королей

В старину девушки любили гадать на 4 короля в определенные дни. Таким периодом всегда были Святки. Красавицы верили картам и тому, о чем они говорят, результат гаданий считался наиболее правдивым, если был выполнен по всем правилам, с соблюдением необходимых ритуалов.

Общее описание этого способа гадания

Чтобы получить достоверный ответ о том, с кем же суждено связать свою жизнь, девушка перед сном должна выполнить гадание на 4 карты (короля), которые следует вынуть из колоды. Следует подумать о своей личной жизни и положить их под подушку со словами: «Суженый-ряженый, приди во сне наряженный».

Святочные гадания самые точные

При этом сновидение не обязательно запомнится, самый главный ответ дадут утром карты. После пробуждения надо достать из-под подушки одну карту, которая и расскажет, каким будет будущий супруг:

  • пиковая масть короля поведает о мужчине гораздо старше по возрасту, со сложным непримиримым характером;
  • крести поведают об успешном бизнесмене, который будет много времени уделять своему делу;
  • бубновый король будет любить свою жену, а также обладать спокойным уравновешенным характером;
  • наиболее удачным вариантом считался червовый король, который означал счастливую жизнь с избранником, где любовь будет на первом месте.

Если король одной масти выпадал четвертый год подряд, значит, судьба девушки предречена.

Девушки всегда пытались узнать о чувствах любимого мужчины

Треугольник.

Для передачи электроэнергии между населенными пунктам напряжение электрической сети многократно повышается. Это делается для сокращения токовой нагрузки сети, проще говоря с ростом напряжения сила тока в линиях электропередачи понижается.

Например, если приходя в ВРУ жилых строений линейное напряжение сети (между фаз) составляет 380 Вольт, то на высоковольтных линиях электропередач напряжение может повышаться от 6 000 до 1150 000 Вольт.

Понижение до 380 Вольт, происходит внутри трансформаторных подстанций, где установлен понижающий трансформатор тока.

В электрике существуют две схемы соединения обмоток понижающих трансформаторов «звезда» и «треугольник». В большинстве случаев в современных электрических сетях для бытовых нужд применяется схема «звезды», здесь все стандартно, есть 3 фазы и ноль (глухозаземленная нейтраль). Линейное напряжение = 380 Вольт (напряжение между фаз), а фазное = 220-240 Вольт (между фазой и нулем, землей).

На ВРУ, как правило, приходит четырех жильный кабель, по которому подается напряжение 380 Вольт, далее происходит разделение на отдельные лини «ноль + фаза», которые и приходят в квартиру. В итоге на розетке получаем напряжение сети 220-240 Вольт.

А вот в «треугольнике» нуля нет, есть только три фазы и все. На ВРУ приходит трехжильный кабель, по которому подается напряжение 380 Вольт.

Так как в схеме треугольника фазное напряжение = линейному, далее он делится на отдельные линии «фаза + фаза» и именно в таком виде напряжение приходит в жилые квартиры. То есть в такой сети на обоих контактах розетки будет две фазы, при этом бытовые электроприборы в нормальном режиме работы будут исправно функционировать. В розетке будет напряжение 380 Вольт.

Стоит отметить, что схема треугольника в современных сетях встречается все реже и реже, в большинстве случаев в районах городов и селений старого жилого фонда.

При выходе из строя электропроводки иногда случается, что индикатор показывает в розетке две фазы, а электроприборы при этом не работают.

Такая неисправность является достаточно распространенной, но начинающий или неопытный электрик может долго над этим ломать голову.

Рассмотрим такую ситуацию. Вы сверлите стену, подключив дрель в розетке. Отверстие почти уже досверлено, как вдруг на счетчика сработал автомат.

Вы включаете автомат, но в результате ни один электроприбор не работает. Проверяете розетку – в обоих гнездах индикатор сигнализирует о наличии фазы. Что это все значит?

Важно! При работе с заземленной розеткой тестер молчит при любом способе втыкания вилки.

Вывод. Если розетка не заземлена (плохо), но фаза расположена справа (хорошо), то при нормальном включении сетевого фильтра (т.е. проводом вниз) тестер на вредное магнитное поле не реагирует (хорошо).

Если фаза розетки расположена слева (плохо), то для правильного подключения сетевого фильтра приходится вставлять его проводом вверх (при таком положении провод неестественно изгибается, что плохо).

В данной ситуации при расположении фазы розетки справа компьютер не излучает такого магнитного поля, как при расположении фазы слева. Для исправления положения приходится розетку фильтра втыкать проводом вверх, что не есть хорошо.

Среди арсенала инструментов любого домашнего мастера всегда есть отвертка-индикатор, с помощью которой определяют потенциал фазы в домашней проводке.

Незатейливая конструкция, простая эксплуатация и низкая стоимость придают ей популярность.

Этот индикатор работает четко, позволяет увидеть потенциал фазы, использует принцип протекания активного тока через тело человека и встроенной неоновой лампочки.

Правила его применения описаны статьей .

Работая индикатором, мы привыкли, что на фазном контакте розетки лампочка светится, а на нулевом — погашена. Считаем в своем сознании это нормой. Причем, чётко понимаем, что при обрыве фазного провода свечения не будет и нам следует искать неисправность.

Целостность нулевого потенциала на розетке проверяется редко, да и технология требуется другая, например — .

Когда же в однофазной домашней проводке на обоих контактах розетки индикатор показывает фазу, то неискушенный электрик начинает думать, что их две и ставит вопрос: «Откуда взялась вторая?».

При этом он ошибается дважды на:

  1. примерно 90%;
  2. оставшуюся часть в 10%.

В первом случае допускаем, что внутри однофазной сети появиться посторонней фазе неоткуда и возникла совсем другая неисправность. А во втором — все же рассмотрим вариант появления постороннего потенциала.

Основные причины неполадки

Как Вы уже поняли, причиной появления двух фаз на розетке чаще всего является . Потеря контакта может произойти на этажном щитке, на вводе в квартиру, в одной из распределительных коробок и даже просто в стене.

Если провод отгорел в электрощитке, в квартире погаснет свет, но розетки все также будут работать, но только когда включаешь электроприбор либо освещение в комнате. Если же Вы все выключите и проверите напряжение в розетке, увидите, что фаза будет только одна.

Иной случай, когда обрыв нуля происходит в распределительной коробке одой из комнат. В этом случае перестанет гореть свет только в этой комнате, в остальных все будет работать, как и раньше. Чтобы решить проблему, нужно будет раскрыть распредкоробку и восстановить .

Еще одна частая причина, почему две фазы в розетке – старая проводка при которой вместо автоматических выключателей на вводе вкручены пробки. Если выбьет только одну пробку, нулевую, напряжение появится в двух гнездах. Чтобы такого не произошло, рекомендуем заменить электропроводку в квартире на современную – с .

Также часто встречается ситуация, когда обрыв происходит непосредственно в стене из-за Вашего непрофессионализма. Перед тем, как вешать картину необходимо обязательно найти электропроводку в стене, чтобы не повредить ее гвоздем (и себя в том числе). Если Вы перебьете только нулевой проводник, появятся две фазы в розетках. Сюда же можно отнести и повреждение провода грызунами, которые могут существовать в пустотах панелей многоквартирных домов. О том, мы рассказывали в соответствующей статье.

Итак, мы рассказали, почему может появиться напряжение в двух гнездах розетки, как это происходит и что делать, чтобы решить проблему. Теперь хотелось бы объяснить, как сразу же понять, что произошло повреждение провода N и это не обе фазы, а одна, которая перетекла по второй линии электросети.

Ситуация понятная – пропал свет в квартире и Вы сразу же пробником решили . Заметив, что индикатор показывает фазу на двух проводах, Вы подумали, что это две фазные жилы у Вас в электропроводке. Как мы уже сказали, все далеко не так и убедиться в этом можно следующим образом:

С помощью мультиметра проверьте напряжение в розетке, если покажет 0, значит фаза у Вас только одна, перетекающая на нулевой проводник.

Это самый верный способ определить неисправность, ведь индикаторная отвертка это крайне не точный метод проверки. Индикатор может сработать на наводку и показать вторую фазу, хотя на самом деле она будет одна.

Краткий экскурс в теорию

Сегодня мы не будем сильно углубляться в теоретические основы электротехники, а попытаемся кратко объяснить суть проблемы. Тем, кто желает более детально ознакомиться с данным вопросом, рекомендуем прочитать на нашем сайте серию статей по физике переменного электрического тока.

Штатная установка выключателя.

Приведем в качестве примера фрагмент бытовой электросети, где организовано подключение электролампы освещения и штепсельного разъема (розетки).


Фрагмент бытовой сети с подключением лампы и розетки

Обозначения:

  • L – фаза.
  • N – ноль.
  • Ps – розетка.
  • Sw – выключатель освещения.
  • Lm – лампа.

Как известно, в однофазных цепях электрический ток (Ì) течет от фазы к нулю. В приведенном выше рисунке выключатель SW находится в разомкнутом положении, следовательно, лампа будет обесточена, в чем можно убедиться, измерив напряжение U2. При этом на штепсельном разъеме и части сети до выключателя (отмечено красным) будет оставаться рабочий потенциал U1, соответствующий фазному напряжению. Это штатный режим работы для данной схемы, где выключатель размыкает фазный провод.

Обратим внимание, если производить замеры индикатором напряжения, то он покажет наличие фазы на одном из контактов штепсельного разъема и ее отсутствие на обоих контактах патрона лампы

Установка выключателя на ноль

Теперь посмотрим, что произойдет, если поменять фазу и ноль местами, или, что чаще встречается на практике, установить выключатель на ноль, а не фазный провод.


Выключатель установлен неправильно

Внешне такое изменение никак не проявит себя. Лампа будет так же, как и в предыдущем примере включаться и выключаться, а на контактах розетки присутствовать разность потенциалов. Но, возникают определенные нюансы, которые проявляются в виде наличия напряжения на контактах патрона и части нулевой линии между лампой и выключателем. В чем несложно убедиться, используя электрический пробник.

Такой вариант подключения несет в себе потенциальную угрозу поражения электротоком при попытке замены или ремонта светильника.

Характерно, что измерения вольтметром наличия напряжения между контактами патрона осветительного прибора не принесут результатов. Прибор покажет «0», поскольку на контактах будет один уровень потенциала фазы.

Резюмируя итоги главы можно констатировать, что неправильное подключение контактов выключателей в распределительной коробке не оказывает значимого влияния на работу электрических приборов, подключенных к розетке. Помимо этого мы выяснили о необходимости комбинированного применения измерительных приборов (вольтметра и пробника).

Использование специальных приборов

Подручные методы не всегда дают надежный результат, не говоря об опасности некоторых из них для жизни. Гораздо боле надежный метод — применение измерительных устройств:

  • Индикаторная отвертка.
    Внутри ее корпуса находится резистор, соединенный с лампочкой. О наличии напряжения говорит световая индикация. Это наиболее дешевый и доступный для неспециалиста способ: прибор имеется в свободной продаже и стоит немногим более 30 рублей;
  • Может подойти и обычный карманный тестер
    . Перед началом испытаний переключатель устанавливают в режим переменного тока. Используется только один щуп (второй можно оставить в руке). При наличии тока будет показана его величина на экране прибора;
  • Измеритель данных безопасности электроустановок — профессиональный прибор, который предназначен для определения фазного и межфазного напряжения, силы и частоты тока, сопротивления и т.д. Обращение с таким устройством требует наличия особых навыков, поэтому не рекомендуется приобретать его неспециалистам.

Устранение проблемы

Здесь нужно исходить из ситуации, где пропал свет, во всей квартире или только в отдельных комнатах. Первый случай мы рассматривать не будем, так как это отдельная история.

Во втором, когда появилось две фазы в розетках, важно понять, где произошел обрыв нуля. Сразу это место выявить сложно поэтому нужно идти по пути наименьшего сопротивления

Но забегая на перед, сразу скажем – в нашей ситуации обрыв нуля произошел в стене.

Для успокоения души можно конечно посмотреть основной щит на лестничной площадке, но так как свет в квартире пропал только частично, причину проблемы можно там не искать. Если конечно туда из квартиры не идет несколько нулевых проводов, а не один общий.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое наконечники НШВИ и стоит ли их использовать?

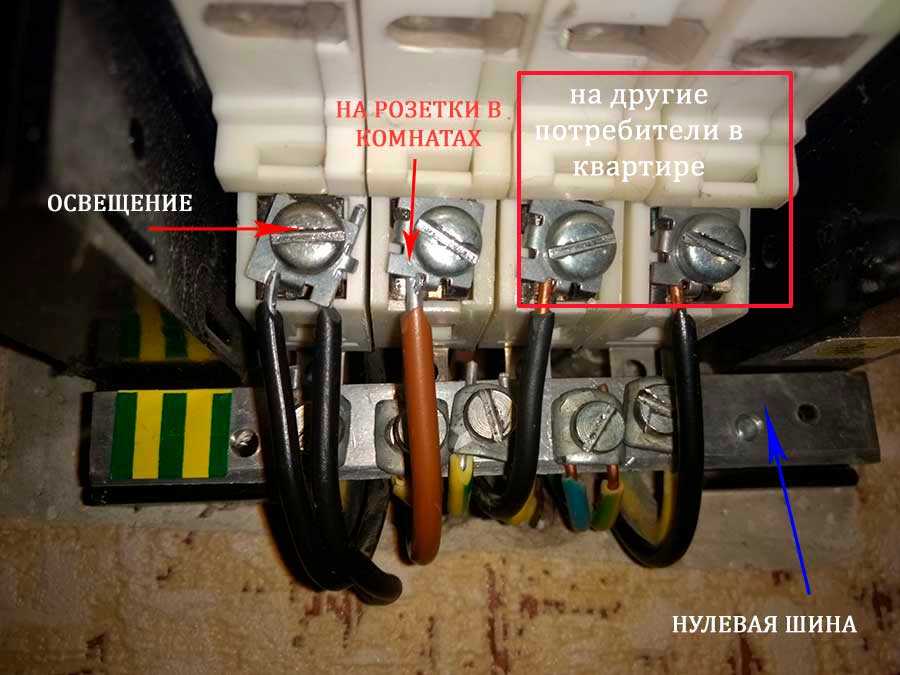

Далее переходим на щиток с пакетными выключателями (у вас может быть другой) в квартире.

Как правило, каждый пакетник отвечает за отдельную линию, идущую на:

  1. Розетки в комнатах;
  2. Освещение в комнатах и коридоре;
  3. Бойлер;
  4. Электродуховку (не менее 16А);
  5. Освещение в ванной, туалете, на кухне:
  6. Розетки в коридоре, ванной и на кухне.

Это все приблизительно, у каждого может быть по-разному. Соответственно, для каждой линии есть свой нулевой провод.

Т.е. если две фазы в розетках появились на одной линии, то еще не все потеряно, можно взять и временно использовать удлинитель подключив его к розетке на рабочей линии, к примеру, на кухне или коридоре.

Далее находим тот пакетник, который отвечает за линию, где пропало напряжение и появились две фазы. С помощью пробника это сделать не сложно.

Для убедительности делаем замеры мультиметром, показание «0» только подтвердит нашу гипотезу.

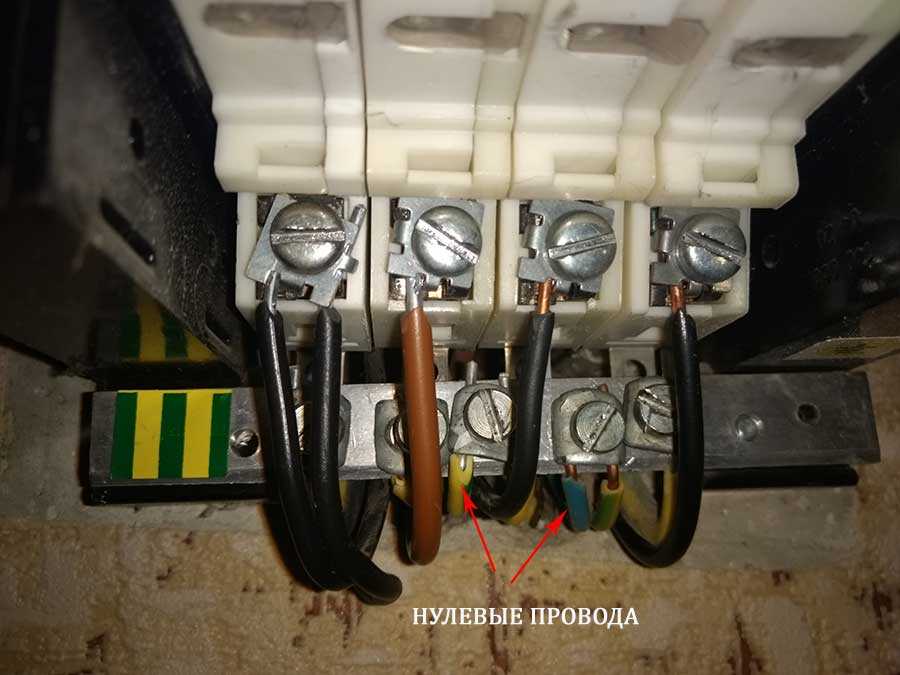

Искать на шине нулевой провод отвечающий за проблемную линию нет смысла, он все равно сразу уходит в стену. Нужно просто отключить все пакетники (в целях мер безопасности) проверить на целостность, а потом зачистить все нулевые провода и саму шину. Если проблема была там, то она устранится.

Если это не помогло, идем дальше. В нашем случае нулевой медный провод желто-зеленного цвета сразу, минуя распределительную коробку, уходил на розетку, но там уже подходил медный черный провод. Т.е. где-то в стене они соединены и есть большая вероятность, что, обрыв нуля произошел именно там.

В вашем случае ноль может идти к розетке через распределительную коробку. Все это проверяется пробником.

Находим в распредкоробке данный провод, проверяем его состояние и, если нужно зачищаем. Не забудьте отключить напряжение в сети. Далее переходим к розетке и проделываем тоже самое.

Если профилактическая зачистка контактов не помогла, а провода в хорошем состоянии, значит ноль обгорел где-то в стене и это уже проблема.

Найти это место сложно, долбить стену ради нескольких неработающих розеток нет смысла. Какой же выход?

В нашем случае выход был найден следующий:

  1. От первой розетки, к которой подходило напряжение от щитка и где были две фазы, нулевой провод был отсоединен и заизолирован.
  2. Было приобретено 5 метров двухжильного алюминиевого провода (самый дешевый вариант) с сечением одной жилы 1.5 мм.
  3. Найдена ближайшая распределительная коробка, которая запитывалась от другого пакетника (шла на освещение) и в которой был рабочий ноль.
  4. Алюминиевый провод был подсоединен к рабочей нулевой шине в распредкоробке и подведен напрямую (для теста) к первой розетке неработающей линии, но пока еще не подсоединен к ней.
  5. Включив пакетник подаем напряжение на фазовый провод розетки и с помощью мультиметра замеряем разность потенциалов между ним и новым нулевым проводом. Оно должно быть около 220В. В нашем случае так и было.
  6. Убедившись, что все работает, отключаем напряжение на щитке, надежно крепим провода, монтируем розетку на место, проводим новый нулевой провод под плинтусом.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как правильно проводить монтаж электропроводки, основные правила

Т.е. в реальности мы проложили новую нулевую линию вместо той, которая была в стене, а, чтобы не вести ее через всю квартиру к щитку, была найдена ближайшая работающая нулевая шина, в нашем случае в распредкоробке.

Хотя, если в квартире старая штукатурка и провода находятся под ней, то можно попытать счастья, как показано в видео.
