Пакетный выключатель: применение, устройство и назначение аппарата. простая инструкция подключения от мастеров

Автомат дублер

Иногда ставят автомат-дублер, но это не обязательно, особенно когда линия дальше защищена УЗО+АВ или АВДТ. Если решено монтировать такое устройство, то руководствуются стандартным правилом: оптимально номинал меньше, чем у основного аппарата и больше, чем у групповых выключателей дальше по линии (например, если есть связки УЗО+АВ для защиты бойлера и прочее). Пример: главный аппарат на 32 А и дублер — на 25 А, если групповые устройства на 20 А. Если такое соотношение невозможное, то, по крайней мере, должно быть значение не ниже, то есть соответствовать вводному АВ. В этом случае у дублера будет роль размыкающего прибора (при ремонте линии), в аварийных условиях он будет отщелкиваться одновременно с главным аппаратом.

Для чего нужен пакетный включатель: назначение

Второй название пакетного включателя – дисковой рубильник, который используется для переключения нагрузки между питающими цепочками.

Как работает: принцип работы

Машинист, который проворачивает рукоятку, запускает работу подвижных шайб. Движение передается на контактную группу и размыкает или замыкает цепь.

У пакетников только два положения – включено и выключено. Если же выбрать кулачковый вариант, то можно воспользоваться возможностью программирования, переключение контактов в таком случае зависит от положения переключателя.

Область применения

  1. В электрических ящиках и подъездных щитах – контролируют нагрузку, включая и выключая ее. Некоторые модели с прозрачными окошками, чтобы визуально увидеть контакты.
  2. Устанавливаются в пультах управления, на подстанциях, чтобы было проще снять показания.
  3. Активно используется машинистами электросиловой техники (краны, эксковаторы) . Скорость, направление работы контролируется этим прибором.

Схема подключения

Пакетники разрабатывались для использования их в качестве вводных выключателей. Исходя из этого, их целесообразно устанавливать перед электросчётчиком, чтобы в случае необходимости можно было отключить всю квартирную сеть. Эти устройства не защищают электропроводку и оборудование от КЗ. Для этих целей используют защитные автоматы.

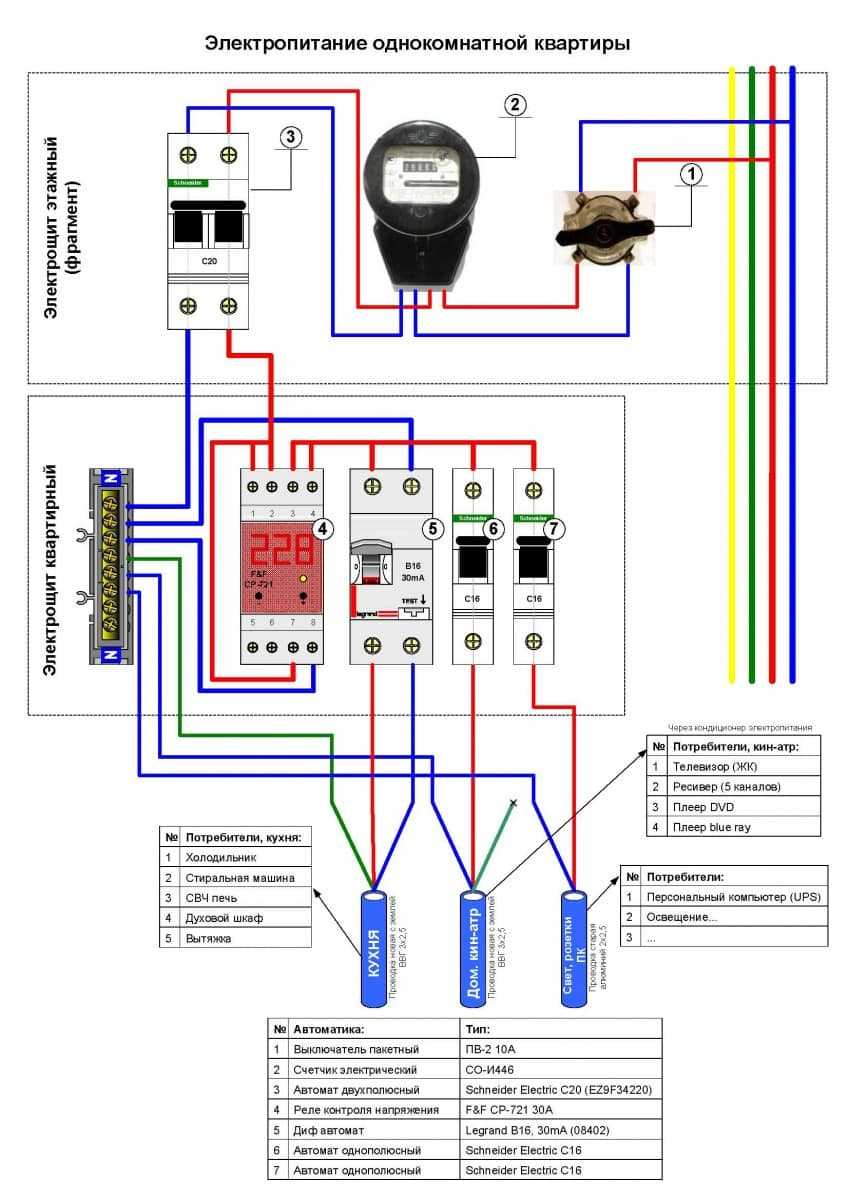

На рисунке 4 показан пример схемы электропроводки в однокомнатной квартире, наглядно демонстрирующий принцип подключения пакетного выключателя.


Рис. 4. Подключение пакетного выключателя

Разумеется, вместо пакетного выключателя можно применять вводный автомат, однако это не целесообразно. Во-первых – он дорогой, во-вторых – такие аппараты быстро изнашиваются при частых отключениях нагрузок, а в-третьих – автомат может сработать в том случае, если в одной из цепей появится КЗ. Тогда весь дом или квартира останется без электричества. Проблема решается путём точных расчётов и регулировок уставок вводного автомата.

Чем отличается, преимущества и недостатки

Первое, что надо сказать о пакетнике — это ручное устройство, без автоматического срабатывания (отщелкивания с расцеплением контактов при перегрузках, КЗ). Для вкл./выкл. цепи надо вручную поворачивать его рукоять с тугим ходом.

Надо сказать, что конструкция до сих пор остается функциональной, но для жилья она во многом утратила актуальность. С другой стороны, в электроустановках (промышленность, производство, энергетика, станции), где по специфике затребован ручной принцип активации/деактивации оборудования, использование пакетников распространено, является стандартом. В новом жилье такие рубильники не ставят уже давно, вместо них — АВ. Замену, как правило, всегда делают, если проводят ремонт электрокоммуникаций, обновление проводки, щитка.

Отличия пакетника от автоматического выключателя (АВ)

Пакетники заменяют именно автоматическими выключателями. Альтернативы автоматам, как правило, нет. АВ намного современнее с автономным реагированием на перегрузки, а также ими можно управлять вручную: двигать переключатель, смыкая/размыкая цепь, когда нужно, то есть устройство намного универсальнее.

Характеристика Выключатели
Пакетный Автоматический
Функции Только коммутация. Коммутация и защита от перегрузок и токов КЗ.
Конструкция Полностью механическая конструкция разъединения/смыкания контактов цепи, требующая только ручного управления. Проще говоря, принцип работы изделия как у обычных бытовых выключателей освещения. В составе есть два расцепителя:
  • тепловой — отключение при перегрузках, например, если мощности потребителей превышают возможности проводки (ее сечение не соответствует потребляемым кВт);
  • электромагнитный — расцепление (обесточивание) при КЗ на линии, в электроприборах в квартире.
Управление Все управление только ручное. Включение только ручное, и это логично, так как пользователь должен иметь возможность сам активировать источник опасности — сеть. Отключение — и ручное, и автоматическое.
Монтаж К корпусу щитка или к рейке, но обычно только винтами. На DIN планку защелкиванием, а также есть вспомогательные аксессуары для винтовой и иной фиксации.
Возможность других схем (вариантов) переключения Есть, возможны вариации между клеммами. Нет, но этого и не требуется в условиях использования.

Особенности отличий

Главная разница в том, что автомат обладает функцией защиты цепи от КЗ и перегрузок, отключается сам при опасности, а пакетник — это обычный механический выключатель, его принцип ничем не отличается от такового. Ручные рубильники обычно круглые, многогранные, с продольной ручкой, часто имеют ретро дизайн. АВ — это плоская серая пластмассовая коробочка с желтыми, красными, синими и пр. цветов маленькими рычажками (флажками) с ходом вверх/вниз. Старые образцы могут быть кнопочными. Такие коробы удобно размещать модульно — их можно просто и легко добавлять в ряд на DIN-рейку.

При пакетном выключателе, если, например, никого нет дома и некому повернуть рубильник, перегрузка будет действовать, пока окончательно не сгорит проводка, и это может стать причиной пожара всего здания. А при АВ произойдет автоматическое расцепление контактов, разъединение, обесточивание при малейших признаках некорректной работы сети. Максимум, что может произойти — немного перегреется проводка.

Автоматический выключатель защищает проводку от нагрева и плавления, возгорания, под него и сечение жил подбирают следующие ступени защиты в виде автоматики отключения — УЗО, АВДТ. Последние и АВ можно ставить и к пакетнику.

Преимущества и недостатки

Преимущества АВ очевидны — автоматичность, компактность, простота в установке, защита цепи. Минусы пакетника: нет перечисленного, а также рубильники ломаются при частых скачках напряжения, могут выгореть контакты. У АВ такого свойства нет, так как он просто разомкнет цепь, что исключит нагрев аппарата.

Недостатков у АВ по сравнению с пакетниками нет, кроме одного исключения, но оно обусловлено специфичностью среды использования. В электроустановках, на объектах производства и распределения электричества (станции, подстанции) иногда требуется именно ручной способ выкл./вкл. и возможность менять варианты контактов — тогда ручной рубильник незаменим.

Назначение пакетного выключателя

Такой механический выключатель, как пакетный выключатель предназначался для отключения электроэнергии в квартирах. Он напрямую подключался к сети, поэтому отключение от сети без снятия напряжения со всего электрощита, не было возможным.

Особенности конструкции этого ПВ (пакетного выключателя) имеют такие недостатки, как быстрый износ контактов пакетника, из-за свободного доступа пыли к площадкам контактов выключателя. Открытые крепления сетевых проводов могут стать причиной поражения электрическим током.

Недолговечность работы пакетника, рассчитанного на чуть более 100 переключений. ПВ предназначались для переключения небольших токов в сетях до 660 В. Устанавливался пакетник во всех электрощитах, панелях управления в виде вводного выключателя. Устройство пакетного выключателя состоит из изоляционного материала с установленными подвижными и неподвижными контактами, которые также изолированы.

Пакетный выключатель, двухполюсный-ПП

Клеммы для крепления проводов находятся на неподвижных контактах. Принцип работы пакетного выключателя заключается в том, что для отключения или включения ручной механизм нужно повернуть на 90. Благодаря пружинному механизму и фиксирующим выступам, контакты четко фиксируются в нужном положении.

Устройство пакетного выключателя ПВ-2-16

Пакетный выключатели могут быть открытыми, в защитном или герметичном корпусе. Также применялись пакетные выключатели взрывозащитного исполнения. ПВ могут устанавливаться только в сухих помещениях при отсутствии пыли, в электрощитах, ящиках, где отсутствует возможность открытого прикосновения и не пожароопасных помещениях.

Обозначения на корпусе переключателя

Устройство пакетного выключателя защитного исполнения имеет корпус из изоляционного материала. Герметичные корпуса ПВ защищают механизм переключения от влаги. Такие пакетные выключатели имеют обозначение по схеме ПП — пакетный переключатель или ПВ — пакетный выключатель. Цифры обозначают число полюсов и номинальный ток пакетника.

Схема подключения пакетного выключателя

Пакетные переключатели и выключатели имеют несколько видов крепления — это крепление к передней панели 4 мм или 22 мм, где сетевые провода крепятся сзади, крепление с помощью задней скобы и крепления за корпус пакетника.

Число контактов может быть разным в зависимости от использования ПВ для однофазного (двухполюсный) или трёхфазного (трехполюсный) напряжения. Сейчас такие пакетники остались в хрущёвках, где по мере их выхода из строя меняются на автоматические выключатели с полной защитой .

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже.

Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Подключение к сети

Схема подключения пакетного выключателя ABB, ПВ, ВПК и прочих имеет следующий вид:

Фото – подключение пакетного выключателя

Габариты устройства позволяют установить его в щитовую при помощи дин-рейки

Обращаем Ваше внимание, что придется монтировать прибор при помощи саморезов, на старых моделях нет специальной защелки, в отличие от современных автоматов

На схеме указано, что от однофазного счетчика отходят провода фазы и нуля. Вам необходимо к соответствующим клеммам пакетника подключить провода. Стоит учитывать, что импортный счетчик может иметь другое цветовое обозначение кабелей, поэтому будьте внимательны. Аналогично следует действовать, если нужно наоборот заменить пакетник автоматом.

Виды и назначение пакетн иков

Виды пакетн ых выключателей тесно связаны со степенью их защищенности. От данного фактора зависит и область применения того или иного устройства. Обычно они монтируются в железных щитках, ящиках и других наиболее подходящих местах. Пакетный переключатель совершенно не переносит пыли и отрицательно реагируют на повышенный уровень влажности. Негативное воздействие подобных факторов может привести к повреждению контактов.

Защищенный пакетн ый выключатель заключен в специальную оболочку, выполняющую функции корпуса прибора. В таком исполнении устройство может быть установлено вне электрического щита, поскольку конструкция обеспечивает надежную защиту от воздействия пыли и влаги. Повышается и электробезопасность, поскольку исключается возможность случайного прикосновения к токоведущим частям аппарата.

Существуют герметичные модели, изготовленные из алюминия и пластмассовых материалов. Это придает изделиям высокую прочность и повышает другие технические характеристики. Такие пакетн ики предназначены для эксплуатации даже в очень влажных помещениях. Нередко они используются на открытом воздухе, преимущественно в частных домах.

В зависимости от вида крепления, пакетн ики изготавливаются в нескольких вариантах:

  1. Вид 1. Крепление прибора находится за 4-х миллиметровой панелью и защелкивается с помощью передней скобки. Подключение внешних проводов осуществляется сзади.
  2. Вид 2. Размещение крепления выполнено за панелью, толщиной 24 мм. Для защелкивания используется передняя скобка. Соединение внешних проводов производится также с задней стороны.
  3. Вид 3. Крепление установлено внутри шкафа, фиксация выполняется с помощью задней скобки. Наружные провода подключаются спереди.
  4. Вид 4. Крепление пакетн ика выполняется непосредственно за корпус.

Устройство и принцип работы

Конструкция пакетного электрического аппарата проста и надёжна. Пакетный выключатель состоит из следующих деталей заключенных в корпусе прибора (см. рис.1):

  • пружинного механизма переключения, обеспечивающего скачкообразный процесс включения/выключения;
  • неподвижных контактов, расположенных по кругу;
  • подвижных контактов в форме ножей;
  • пакета искрогасительных шайб.

Клеммы неподвижной группы контактов находятся с внешней стороны корпуса. К ним подсоединяются провода. Подвижные контакты расположены на изоляционной втулке квадратного сечения, которая приводится в действие пружинным механизмом, накапливающим энергию от усилия, приложенного к рукоятке.

Рукоятка выключателя может занимать 4 положения. Два из них соответствуют позиции «Включено», а другая пара – положению «Отключено».

Пакетные переключатели по конструкции очень схожи с выключателями, но в отличие от них имеют только одно положение рукоятки в отключённом состоянии. Все остальные положения (их может быть несколько) соответствуют разным способам коммутации.

Клеммы пакетника, соединённые с неподвижными контактами, расположены на корпусе выключателя так, чтобы удобно было подсоединять провода. Достигается это следующим образом: контакты сдвигаются относительно друг друга, а клеммы от каждого контакта располагаются диаметрально противоположно. Таким образом, провода, идущие от сети, подключаются с одной стороны, а нагрузка – с другой.

Промышленность поставляет на рынок однополюсные, двухполюсные, трёх- и четырёхполюсные пакетные выключатели. Их строение отличается количеством контактов в одной контактной группе и, соответственно, числом искрогасительных шайб.

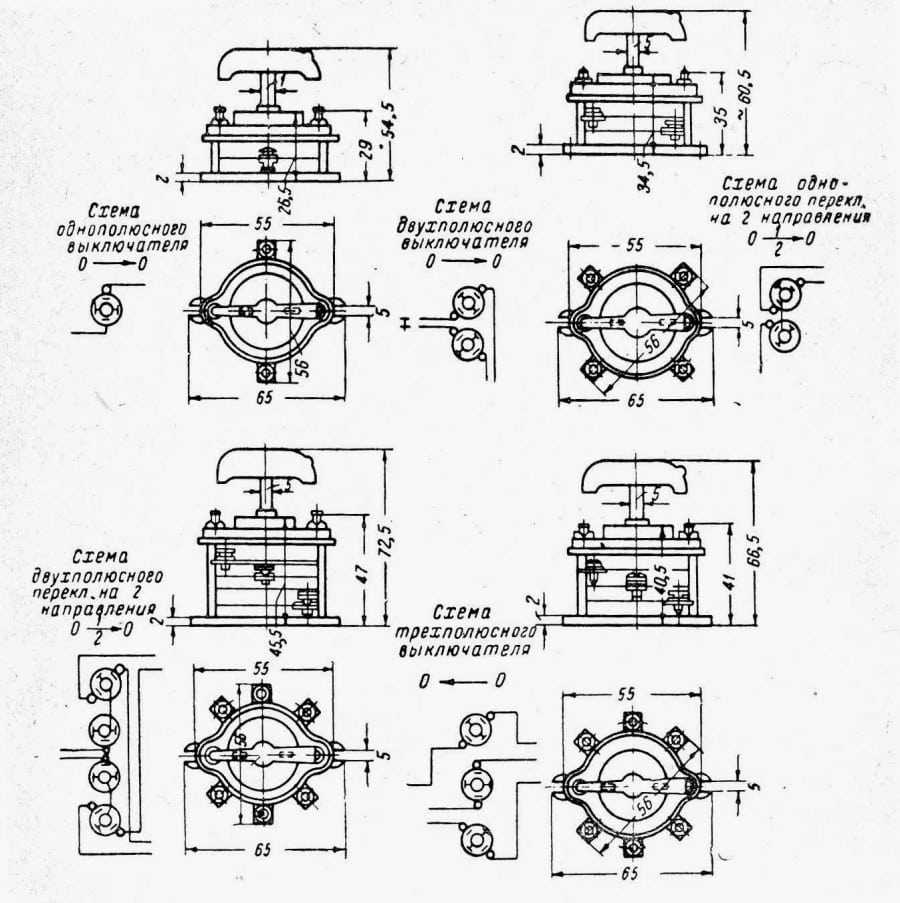

На рисунке 2 показаны схемы разных типов переключателей.

Бывают выключатели открытого и закрытого типа. В открытых пакетных выключателях отсутствует защитный корпус. Такие устройства применяются для коммутации безопасных напряжений и обязательно в помещениях.

Защищённые пакетники закрытого типа оборудованы пластиковым либо алюминиевым корпусом. Устройства хорошо защищены от пыли, а их клеммы прикрыты от прикосновений. Их можно устанавливать в помещениях вне щитовой.

Герметичные модели (см. см. рис. 3) находятся в герметичных корпусах из негорючего, противоударного пластика. Этот класс защиты позволяет монтаж устройств даже на открытом пространстве.

Принцип работы

Усилия от рукоятки передаются на пружинный механизм выключателя. Пружина, взаимодействующая с фигурной шайбой, заводится. В определённый момент её энергия высвобождается, резко поворачивая шайбу, увлекающую за собой втулку с подвижными контактами. Сделав четверть оборота, шайба останавливается на одном из упоров, расположенных на верхней крышке. Подвижные контакты, в зависимости от положения рукоятки, замыкают, либо размыкают контакты.

Благодаря тому, что контакты укреплены в фибровых пластинах, испаряющихся при искрообразовании, происходит быстрое гашения дуги продуктами испарения. Кроме того, пластины из фибры также выполняют функции направляющих, обеспечивая точную траекторию движения контактов.

Одно- и двухполюсные пакетные выключатели рассчитаны на напряжения 220 В и нагрузки от 10 до 25 А. Трёхполюсные выключатели выдерживают разницу потенциалов на уровне 380 В, но токовые нагрузки для них снижены – до 6 либо 15 А, в зависимости от модели выключателя.

Срок службы пакетного выключателя зависит от условий его работы. На количество циклов влияют параметры номинальных токов и напряжений. Качественные зарубежные переключатели, работающие в щадящих режимах, достигают предела 20000 коммутаций, при условии, что частота переключений составляет меньше 300 операций в час.

Маркировка

Маркировка включает разнообразные сведения, жёстких нормативов не установлено (желающие ознакомятся с ГОСТ Р 50030.3). У каждого изготовителя собственные правила, здесь приводится пример на ассортимент производственного объединения Электротехник, чей переключатель изображён на фотографиях.

Согласно ГОСТ Р 50030.3 на корпусе проставляется знак производителя либо наименование торговой марки. В приведённом случае это надпись Электротехник. Расшифровка и идентификация изделия начинается с ключевых букв (ПП или ПВ), показывающих собственно изделие. Потом для обоих семейств проставляются количество полюсов и рабочий ток на напряжение 220 В. Помимо климатического исполнения по ГОСТ 15150 переключатели характеризуются параметрами запуска двигателя. На фото представлено изделие, предназначенное для коммутации на два направления (пакета).



Для правильного размещения оборудования непременно указывается тип защиты корпуса по классу IP. Это позволяет удовлетворить требованиям ГОСТ и отраслевых стандартов при оборудовании конкретного объекта, помещения. Представленный на фото переключатель указанного обозначения не несёт по простой причине: защита корпуса отсутствует, контакты изделия выставлены наружу. Класс защиты корпуса IP00.

Подключение прибора к электрической сети

Как подключить пакетный выключатель? Современные модели приборов имеют компактные размеры, которые позволяют установить его в электрический щиток. Монтирование прибора будет осуществляться при помощи специальных саморезов.

Для каждого типа электрической сети разработаны определенные схемы подключения пакетного выключателя

Здесь важно соблюдать строгую очередность действий. Если перед нами трехфазная электросеть, то все провода подключают в зависимости от полярности.

Для трехфазной сети применяют только два контакта из имеющихся трех. Установка пакетного выключателя происходит немного проще. Это количество используют для однофазных линий электропроводки. Здесь выполняют подсоединение фазы и нуля к соответствующим разъемам. В процессе фиксации необходимо правильно закрепить контакты с электрической сетью. Устройство будет работать только при включении и выключении прибора.

Если имеется заземление внутри корпуса, то выполняют заземление или зануление контакта при помощи отдельного провода, который не является рабочим контактом. Довольно часто прибор помещают в распределительный электрический щит на специальную рейку. В процессе фиксации необходимо сделать надежное крепление всех элементов. Правильный монтаж оборудования, является гарантией вашей безопасности.

Описание прибора

Пакетник или пакетный автоматический выключатель типа ПВ 2 16, ПП-10СП 44 МЗБ и ПВ 3 25 – это устройство, предназначенное для распределения электроэнергии и полного отключения электричества в квартире. Его ключевым отличием от автоматического дифференциального выключателя заключается в том, что его нельзя отключить от локальной сети питания. При сильных перепадах напряжения это приспособление может сгореть.

Фото – пакетный выключатель ПВ 2 16

Ранее малогабаритный пакетник монтировался в каждую квартиру и дом, т. к. не было альтернативных методик контроля поступающей энергии, но сейчас его все чаще заменяет двухполюсный или трехполюсный автомат.

В основном, закрытый пакетный переключатель предназначается для работы в электрических системах с небольшим напряжением – до 440 Вольт, реже до 660. Есть также модели, которые могут контролировать нагрузку в более мощных цепях, но они считаются специальными. Как и автоматический выключатель, пакетник имеет рычаг для ручного отключения электроэнергии. Этот ручник переключает клеммы между собой и разъединяет (либо соединяет) контакты.

Фото – двухполюсный ПП

Существуют такие типы выключателей:

Открытые (ПВЗ, ПВМ, ПВП);
Закрытые (ВПЗ-40);
Герметичные (УХЛ4).

Незащищенный открытый переключатель устанавливается в сухих заранее подготовленных местах .Это могут быть железные щитки, ящики и прочие места, где монтируются подобные электрические приборы. Нужно отметить, что данное устройство негативно реагирует на образование пыли или повышение уровня влажности, поэтому его монтируют только в сухих местах. В противном случае контакты могут быть повреждены попаданием на них твердых частиц, в том числе, пыли.

Защищенный выключатель оборудован специальной оболочкой, которая служит корпусом. Такое исполнение позволяет устанавливать устройство вне щитовой, т. к. он предохранен от воздействия влаги и пыли. Помимо того, что контакты защищены от попадания на контакты пыли и грязи, Вы также можете не беспокоиться о случайном прикосновении к токоведущим частям механизма.

Также в продаже есть герметичный или взрывозащищенный пакетник (например, брызгонепроницаемый ВПКМ-3-25). Он изготовлен при помощи сочетания алюминия и пластмассы ПВХ. Это позволяет обеспечить максимально прочное и долговечное покрытие, которое не поддается негативному воздействию влаги и пыли. В отличие от открытой системы, герметичную модель можно устанавливать в любых местах, даже на фасаде здания. Благодаря этому устройство такого типа пользовалось особой популярностью у обладателей частных домов.

Видео: пакетники серии СА25

Конструкция и принцип работы

Трехполюсный пакетный переключатель оснащен четырьмя пластмассовыми дисками. У каждого диска есть вырез, в него установлены контакты, эти детали имеют вид, несколько схожий по форме на ножи. Также есть специальный контакт-пружина, который помогает соединять и разъединять отдельные контакты при необходимости. Эта пружина запускается движением рукоятки, которая контролирует работу всей системы. Для соединения всей системы используются шпильки, которые стягивают между собой механизмы.

Конструкция переключателя имеет следующий вид:

Фото – конструкция переключателя

  • 1 – подвижный контакт;
  • 2 – диск;
  • 3 – ножевые вставки в диски;
  • 4 – крепежные шпильки;
  • 5 – контрольная рукоятка, подключенная к пружинному механизму.

Технические характеристики пакетного выключателя:

Благодаря быстрой работе, выключатель отлично справляется с гашением электрической дуги. Это обеспечивает его высокую износостойкость;
Пружинный механизм обеспечивает мгновенное отключение подачи электричества. В этом соответствие работы данного механизма с УЗО;
Электрические выключатели имеют принцип действия схожий с рубильниками, но при этом значительно меньше в размерах;
Несмотря на быструю реакцию и отличные заводские установки, все пакетные выключатели очень быстро изнашиваются. Из-за резкого реагирования на проблемы в сети и быстродействия, многие подвижные механизмы просто не выдерживают. В среднем, обычный трехфазный переключатель может отключить ток 103 раза. При этом у специализированных автоматов более широкий спектр действия – 203 выключения. В час не должно быть более 50 изменений режима работы;
Однофазный пакетный переключатель в нескольких исполнениях: 10 ампер и 25А, на напряжение 220 Вольт (ПВ 1 16). Двухфазный в 10 и 20 – ВГП 2-10;
Некоторые трехфазные выключатели пакетного типа могут применяться при напряжении 380, но тогда у них соответственно сила тока должна быть 16 и 6 (ПВ 3 16, иногда пишется ВП-16 и ППЗ-10Н2 М1Б);
Существуют также универсальные модели, которые могут выполнять роль выключателя и переключателя тока – ПКП 44-16-27 и ПК-16 (кулачковый);
Взрывозащищенное устройство обязательно находится в силуминовой оболочке (ГВП, ГПП и ГПВ-400). Его монтируют на опасных предприятиях.

Управление режимами происходит в следующей последовательности:

Фото – управление пакетником

После поворота рукоятки меняется направление полюсов. В соответствии с ним, ток либо прекращает свою подачу из-за разъединения контактов, либо наоборот – начинает поступать черед клеммы. Нужно отметить, что ремонт пакетных переключателей чаще всего в себя включает замену пружинного механизма либо рукоятки, как наиболее подвижных деталей.

Фото – выключатель на 16 ампер

Замена в щитке под напряжением

Подобного рода занятия не рекомендованы новичкам, приглашение опытного мастера в этом случае — единственный разумный вариант. Такую операцию самостоятельно может выполнить лишь тот, кто уже имеет немалый опыт замены данного оборудования без электричества. Но и этим домашним мастерам-электрикам необходимо ознакомиться с правилами опасной/безопасной работы.

  1. Замена оборудования возможна, если используют изолированные электромонтажные инструменты, прошедшие проверку напряжением не менее 1000 В. Плоскогубцы, ручки которых перемотаны изолентой, а также отвертки с голым наконечником запрещены.
  2. Нельзя работать голыми руками, поэтому необходимы перчатки. Оптимальный вариант — диэлектрические. Заниматься заменой опасного оборудования в домашних тапках запрещено. Обеспечить безопасность способен простой резиновый коврик.
  3. Операция по замене электрооборудования всегда подразумевает присутствие ассистента, так как он окажет необходимую помощь, если что-то пойдет не так, как ожидалось.

Порядок работы

В первую очередь автомат, требующий замены, выключают. Производят проверку того проводника, что остается под напряжением. Так как питание не всегда подводят сверху, отверткой-индикатором тестируют оба зажима.

Сначала изолированной отверткой откручивают винты того проводника, который не находится под напряжением. Затем на втором, с 220 В

Здесь важно удерживать его пассатижами, в противном случае провод, освобожденный от «оков», может отскочить в любую сторону. Надо повторить, что без инструмента с изолированными ручками лезть в электрический щиток подобно камикадзе строго не рекомендуется

При недостатке места провода перемещают одной рукой, а вторую прячут за спину.

Фазный проводник, откусываемый бокорезами, необходимо удалить на максимальное расстояние от металлической планки, находящейся в щитке, потому что лезвия боковых кусачек окажутся под напряжением при контакте с проводом. Случайное касание другого металла мгновенно вызовет короткое замыкание. Общий щиток, в котором находятся счетчики всех квартир этажа, — причина перехода однофазного КЗ в многофазное, а такое ЧП уже угрожает серьезными последствиями.

После извлечения опасный провод сразу изолируют термоусадочной трубкой, кембриком либо изолентой. Замена под напряжением трехфазного вводного аппарата требует поочередных операций с каждой фазой. В этом случае надо отмечать и запоминать их точное расположение и фазировку. Отсоединенный провод отводят как можно дальше, с его вторым концом также избегают контактов. Однако сильно изгибать его не рекомендуется, потому что жила может сломаться либо внезапно выскочить из зажима.

После отсоединения проводов старый автомат демонтируют, затем на его места ставят новый прибор. Подключение жил начинают с той, где нет напряжения. Сняв изоляцию с фазной, ее заводят в автомат пассатижами. Контакты затягивают, после чего приступают к уже традиционной проверке работоспособности устройства.

Так как заменить автомат в щитке под напряжением непросто и небезопасно, лучше и не пытаться проводить эту операцию без необходимого опыта. Грамотный электрик сделает работу качественно, быстро и безо всякого риска. Как проходит операция по замене автоматического выключателя с точки зрения профессионала, можно увидеть в этом ролике:

Конструкция

Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.

Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.

Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.

Подробнее об устройстве пакетника вы можете узнать из данного видео:

Конструкция

Данный аппарат получил название из-за особенности своей конструкции. Однотипные коммутационные элементы набраны на одну ось и представляют собой единое устройство. На картинке ниже представлена конструкция дискового выключателя пакетного типа.

Корпус из электроизоляционного материала, с пазами для неподвижных электрических контактов, оснащен камерами дугогашения. В центре подвижная шайба из изоляционного материала, с расположенными на ней ножами электродами. Несколько таких элементов располагаются на одной оси, с помощью которой и приводится аппарат в действие.

Ниже на рисунке представлен еще один тип пакетных переключателей — кулачковый, или как его еще называют галетный. Электроизоляционный корпус с расположенными на нем неподвижными и подвижными контактами, подпираемыми пружинами и располагаемые на направляющих изоляторах, которые упираются в подвижную фигурную шайбу, с углублениями под направляющие штырьки.

Подробнее об устройстве пакетника вы можете узнать из данного видео:

Итоги – в чем разница

Вместо заключения давайте подведем итоги и перечислим в чем разница между пакетником и автоматом. Для этого мы сделали сравнительную таблицу.

Параметр Пакетный выключатель Автомат
Коммутация нагрузки Да Да
Тип управления Ручное Включение и отключение ручное, автоматически только отключение
Защита цепей Нет Да, от перегрузки и токов КЗ
Монтаж Винтами к стенкам электрощита или к рейке На DIN-рейку, на любую поверхность, в зависимости от исполнения
Возможность реализации схем переключения Да Нет

Итак, основное отличие этих приборов в том, что автомат защищает цепи и может отключаться сам, а пакетник – это простой выключатель, которым вы по требованию включаете или выключаете что-либо, подобно выключателю света или рубильнику.

Разницей также является и исполнение этих приборов. Пакетники всегда включаются поворотом ручки, корпус их обычно круглого сечения или многогранного, а автоматические выключатели, используемые в быте чаще всего модульные для установки в щит на DIN-рейку, включаются флажком или кнопками (старого образца, производства СССР).

Поэтому нельзя сказать, что лучше, ведь это совершенно разные коммутационные приборы. Чтобы вы знали, как правильно называть тот или иной прибор – запомните приведенные в статье фотографии и основные особенности этих коммутационных аппаратов.
