Перенос выключателя без штробления

Технические требования к перемещению розеток

Переустановка розеток не относится к сложным работам. Однако любое вмешательство в электрическую систему должно отвечать ряду требований, касающихся прежде всего безопасности:

  1. Подключение розетки осуществляют только с использованием силового кабеля ВВГнг сечением не менее 1,5 квадратных миллиметров.
  2. По условиям НБП и ГОСТ прокладывать кабель разрешается лишь по вертикали или горизонтали. Не допускаются перпендикулярные, диагональные линии, пересечение проводов. Если кабель прокладывают горизонтально, необходимо отступить 200 миллиметров от потолка и 100 миллиметров от карнизов и балок. Вертикальные линии должны находиться на расстоянии 100 миллиметров от дверей и окон, а также углов комнат.
  3. Розетки устанавливают на высоте 50-80 сантиметров от пола. Нельзя располагать устройства ближе чем в 50 сантиметрах от батарей, стальных труб и газовых плит.
  4. Соединения и ответвления проводов пропускают через специальные коробки или корпуса монтажных устройств.

Прежде чем передвигать розетки в другое место, нужно разобраться в устройстве распределительной коробки, от которой питается старая электрическая точка. Определяющим фактором является и металл, из которого произведены жилы старых кабелей.

Чтобы установка прошла легче, рекомендуется заранее составить схему. Планирование дает возможность предусмотреть наиболее подходящий способ монтажа розетки. По схеме есть возможность установить участок, где отсутствует скрытая электропроводка. В конечном счете именно наличие схемы обеспечивает минимизацию затрат финансовых и трудовых ресурсов.

Подключение и монтаж новой наружной розетки

Обращаю внимание, что к старой розетке мы пока не прикасаемся, она ждёт своего часа, чтобы отправиться в последний путь. Соответственно, и напряжение в этажном щитке отключать пока не надо

Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами.

Подключаем и монтируем новую наружную розетку. Есть типы розеток, которые удобнее сначала подключить, а потом прикрутить к стене, это надо учесть, и не спешить с монтажом.

Помните, что я сказал про стену? Здесь тоже дюбеля не понадобились, прекрасно подошли саморезы по дереву длиной 25 мм.

Перенос розетки в квартире в другое место. Подключение и монтаж новой внешней двойной розетки

Тот же вид, только сбоку, приведен в начале статьи.

Конечно, если есть возможность и малейшая необходимость, лучше ставить двойную розетку. Установка двойной розетки решит проблему с подзарядкой гаджетов, которые заполонили современные квартиры…

Это интересно: Право на разработку проекта электроснабжения стройплощадки: разбираемся детально

Штробы бывают разными

В классическом понимании штроба это линия, но прокладка проводки в помещении любого типа, всегда сопряжена с привязкой к электротехническим узлам. Так ни одна розетка или выключатель в комнате, не обходится без подключения к распределительной коробке, место под которую нужно сразу же разметить под потолком. Обычно там проходит основная электрическая цепь.

Соответственно под нее делается штроба круглой или прямоугольной формы. При этом выдалбливать её придется при помощи перфоратора на глубину равную толщине коробки. Болгарка может вам облегчить процесс долбления. С ее помощью сделайте насечки, а остатки выбейте перфоратором.

Для подрозетников и выключателей применяются специальные коронки с победитовыми напайками под дрель или перфоратор. С ними штробление под розетки получается аккуратным и точным. Далее используя перфоратор с лопаткой или обычным буром, удалите высверленное кольцо.

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

  1. Демонтаж розетки и подрозетника.
  2. Извлечение провода из штробы до нужной высоты.
  3. Высверливание отверстия под новый подрозетник.
  4. Заведение проводов в подрозетник и его монтаж.
  5. Заделывание старого отверстия под розетку и штроб.
  6. Установка розетки.

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

  1. Снимаются старые розетка и подрозетник.
  2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
  3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
  4. Наращивается провод и прокладывается к новой розетке.
  5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

  • Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
  • Провод для новой розетки надо подбирать такого же сечения, как и для старой.
  • Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

Прокладка новой линии

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

  1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
  2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
  3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
  4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Установка подрозетников в гипоскартон

При работе с гипсокартонном, кабель закладывается заранее, либо протягивается с помощью технических отверстий и протяжек. В местах будущей коммутации (соединений) кабеля, или тех местах где должен быть подрозетник, оставляют запас кабеля, и отмечают снаружи где этот кабель находится. Пометить место будущей лунки для подрозетника  любым удобным для вас способом, например вкрутить в этом месте саморез.

Разметка для подрозетников производится аналогично разметке на бетоне. Расстояние между центрами окружности составляет те же 71мм

Важно учитывать, что просверленное отверстие уже невозможно исправить (точнее нет ничего невозможного для хорошего электрика), но прежде чем вызвать электрика, нужно попробовать сделать это самому

Отверстия в гипсокартоне можно сделать обычной коронкой по дереву, диаметром 68мм, с помощью шуруповерта или дрели.

После высверливания лунки, необходимо найти нужные провода, которые должны быть прямо за стеной. Бывает что они спрятаны в распаячной коробке, или висят на тросе, с помощью которого провода можно подтянуть к лунке. У каждого мастера есть свой способ по протягиванию проводов в скрытых полостях, но это отдельная история.

Теперь самое интересное. Самая мучительная процедура, — это правильная установка подрозетника в гипсокартон. Связано это с тем, что у разных производителей подрозетников для гипсокартона (или дерева), есть ушки для надежной фиксации подрозетника за стенку перекрытия (гипсокартона, фанеры или что там у вас). В некоторых случаях из-за этих ушек порозетник не входит в подгогтовленную лунку, но эта проблема встречается не на всех подрозетниках!

Лучше всего заранее позаботиться об этом, когда покупаете подрозетники. Смотрите чтобы ушки в раскрытом состоянии, не выходили за пределы окружности самого подрозетника, например как здесь

Если все же вас угораздило купить «неправильный» подрозетник, то можно воспользоваться одной маленькой хитростью: в фанере или гипсокартоне под небольшим углом проделываются проушины (достаточно сделать их только с одной стороны), после этого подрозетник можно нормально установить. Подрозетник должен нормально влезть в лунку под углом. Главное не переборщить и не сделать лунку более большого диаметра чем наружные края подрозетника

После всех процедур фиксируем подрозетник затягивая саморезы

Схема подключения блока – двух клавишного выключателя Viko (Вико) с розеткой

Для того чтобы включить два или три светильника, раньше устанавливали несколько выключателей рядом. Из эстетических и экономических соображений, выключатели стали объединять в один блок. В дополнение, в блоке выключателей часто размещается еще и электрическая розетка. На фотографии показан двух клавишный выключатель Viko (Вико) с розеткой.

Конструкция двух или трехклавишного выключателя практически не отличается от одноклавишного, за исключением дополнительных клавиш и нескольких контактов. Блок выключателей еще дополнен электрической розеткой, что позволяет подключать к нему электроприборы. Это бывает удобно для временного подключения, например, электрического фена, электробритвы или пылесоса. Конструкция розетки не отличается от конструкции индивидуальной розетки. Просто выключатель и розетка объединены в одном корпусе.

Для того, чтобы добраться до клемм подключения выключателя, нужно надавить сбоку на клавишу отверткой одновременно поддевая ее за нижний край. Защелка отожмется, и клавиша легко снимается. При подключении двухклавишного выключателя нижний его контакт подсоединяется к фазному проводу, верхние выводы к проводам, идущих от светильников.

Для подключения розетки кроме фазного провода, подсоединенного к выключателю, нужен еще и дополнительный нулевой. Если Вы захотите заменить обыкновенный выключатель на блок выключателей с розеткой, то не следует забывать о необходимости прокладки еще одного провода. Может только выручить, если был установлен двухклавишный выключатель, а Вы устанавливаете блок с одноклавишным. Тогда неиспользуемый провод можно переключить в распределительной коробке и использовать в качестве недостающего.

Электрическая схема выключателя Viko

Ниже приведена электрическая схема подключения блока выключателей с двумя выключателями и розеткой. По такой же схеме выполняется подключение дополнительно к обыкновенному выключателю электрической розетки.

Схемы подключения одно, двух и трехклавишных выключателей при подключении одно, двух, трех и многорожковых люстр приведены в статье «Как подключить люстру».

Способы переноса

Способов переноса существует несколько, в зависимости от способа соединения и монтажа можно выделить следующие:

  1. Применение шлейфа. Данный метод является самым простым: от старой точки включения прокладывается перемычка к новой. Однако, этот способ имеет недостатки:
    • провод прокладывается горизонтально, появляется опасность повреждения при дальнейших работах в стене;
    • если ломается старый, новый выключатель становится неработоспособным.

Обратите внимание! Для корректной работы нового выключателя при данном способе переноса необходимо, чтобы второй, старый выключатель был все время в режиме ВКЛ

  1. Удлинение провода. Данный способ надежнее, но он более трудоемкий. Чтобы перенести выключатель таким методом, нужно:
    • демонтировать старое устройство;
    • проверить провода на напряжение;
    • сделать штробу до места монтажа;
    • соединить провода;
    • на месте старого поставить распределительную коробку;
    • проложить кабель, собрать новый выключатель.

Важно! В старых домах часто встречаются алюминиевые провода, во избежание некорректной работы и возникновения короткого замыкания, не нужно присоединять к ним медный провод. Придется либо менять всю проводку, либо монтировать такой же алюминиевый провод

  1. Вывод новой линии. Этот способ подключения является самым надежным. Процесс похож на удлинение провода, только начальной точкой будет выступать не старый выключатель, а распредкоробка. Нужно также сделать штробу в стене, провести и подсоединить провод к выключателю, соединить провода в коробке.

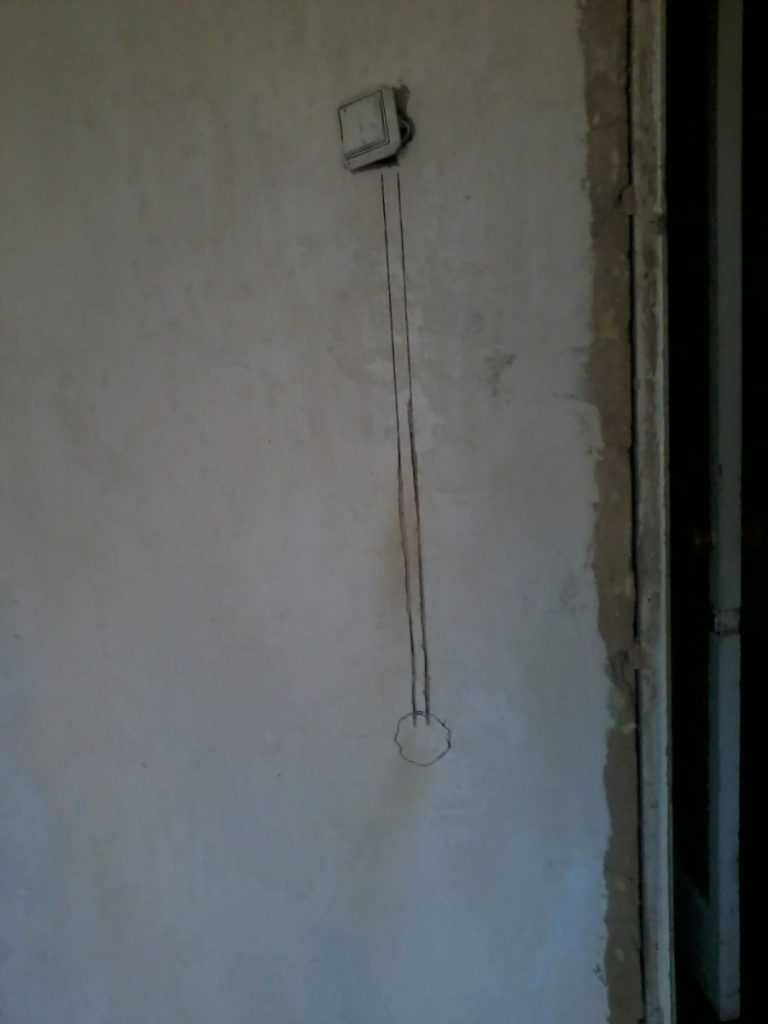

  2. Случается, что нужно перенести выключатель, не повредив стену.
    Процесс переноса будет проходить по описанию выше, но вместо штробы провод укладывают в кабель-канал или плинтус, где есть отверстия для проводки. Необходимо будет также приобрести накладной выключатель (встраиваемый не подойдет).

Любая незнакомая работа сначала кажется трудновыполнимой, но если тщательно изучить последовательность действий, подготовиться теоретически, практически, изучить технику безопасности — с работами по электромонтажу сможет справиться даже человек без специальных навыков.

Варианты соединений

Если провод нужно удлинить, существует несколько способов его соединения с другим проводом. Выбор конкретного варианта зависит от материала, из которого изготовлены жилы, а также их сечения и количества проводников.

Соединение переходными клеммниками под винт

Данный способ относится к наиболее надежным и используется на протяжении многих десятилетий при организации линий даже на промышленных объектах. Переходные клеммники можно использовать в двух вариантах, один из которых предполагает наличие пружинных клеммников, а другой — клеммных колодок.

Пружинные клеммы оснащаются рычажным механизмом. Использование пружинных клемм допустимо как для алюминиевых, так и для медных проводов.

На рынке представлены многочисленные модели клеммников. Нередко попадается некачественная продукция

Поэтому при покупке стоит обратить внимание на качество изделия, его способность накрепко прижимать кабель и противостоять механическому давлению при плотном затягивании винтов

В продаже имеются одноразовые колодки (их нельзя восстановить) и многоразовые пружинные ваги (возможно многократное разъединение контакта). Колодки рекомендуется выбирать исходя из того, чтобы диаметр входного отверстия был таким же, как сечение жил. В отличие от пружинных клемм, колодки нежелательно использовать для соединения алюминиевых проводов, поскольку этот металл весьма хрупок и может деформироваться в ходе затягивания.

Скрутка со сваркой

Этот метод соединения проводов раньше применяли повсеместно — в том числе и работая с алюминиевой проводкой. В настоящий момент скрутка со сваркой также применяется, однако уже не так актуальна, поскольку появились более простые способы. Основной недостаток этой методики — необходимость специального оборудования и опытного сварщика.

Фиксация пластиковыми колпачками

В данном случае соединение проводки осуществляется за счет использования СИЗ (соединительных изолирующих зажимов). Пластиковые колпачки изготовлены из пожаробезопасного материала, что исключает возгорание вследствие короткого замыкания на участке смычки жил.

Пользоваться колпачками удобно. Они выполнены в разных цветах для нуля, фазы и заземления.

Единственный недостаток колпачков — большое число подделок, когда изделие оснащено слабой внутренней пружиной.

Скрутка с пайкой

Соединение электропроводки при помощи пайки считается наиболее качественным вариантом. Однако для выполнения такой работы требуется умение владеть паяльником. Если соблюдать все технологические нюансы, скрутка сохранит свои эксплуатационные характеристики на протяжении десятилетий.

Инструкция по создании скрутки с пайкой:

Зачистить концы кабеля, чтобы обеспечить необходимую площадь контактов боковых поверхностей. Необходимо оставить только чистый металл, из которого изготовлены жилы. Длина зачищаемого участка — 8-10 сантиметров.
Обхватить провод пассатижами с двух сторон и создать плотную скрутку

Важно не перестараться, затягивая жилы, так как провод может переломиться.
Скрученные провода припаять припоем с канифолью. Важное замечание: недопустимы кислотные флюсы, поскольку они в будущем станут причиной коррозии металла.

Обратите внимание! Некоторые домашние мастера стремятся ускорить остывание скрепленных проводов после пайки погружением в холодную воду. Делать этого категорически нельзя, так как из-за резкого температурного перепада металлическая поверхность покрывается микротрещинами, что снижает качество смычки

Клеммники Wago

Конструкция этих клеммников дает возможность проводить электромонтажные работы эффективно и максимально быстро. Качество контакта обеспечивается внутренней пружинной системой. Клеммники Wago получили европейский сертификат качества и у зарубежных электриков являются предпочтительным способом соединения проводов.

Клеммники Wago хорошо справляются со своей задачей при перегрузках в сети. Однако есть у этих устройств и недостаток: площадь контакта не позволяет хорошо передавать тепло, отводя энергию через их конструкцию. В результате, если нагрузки выше допустимых, тепло передается проводам, а это приводит к возгоранию изоляции. Таким образом, использование клеммников Wago допустимо только в сочетании с автоматом, который позволяет избежать перегрузок в локальной сети.

Технологии монтажа

В бетоне и кирпиче

Если Вам необходимо установить подрозетник в бетонной либо кирпичной стене, тут нужно действовать следующим образом:

  1. Сделать разметку на поверхности с помощью строительного уровня и маркера в соответствии со схемой электропроводки в доме. Высота установки розеток может быть выбрана на свое усмотрение, нормами СНиП и ГОСТ данный момент не оговаривается. Все что нужно – поставить крестик в подходящем месте (центр будущего отверстия), прислонить подрозетник по центру и обвести маркером.
  2. С помощью перфоратора и подходящей коронки просверлить штробу на 4-5 мм глубже, чем высота стакана, который Вы собираетесь установить. Если нет специальной фрезы под рукой, просто по кругу высверлите дрелью с победитовым сверлом группу отверстий и выбейте сердцевину зубилом и молотком. Еще один способ – аккуратно сделать квадратное отверстие болгаркой с алмазным диском.
  3. Когда у Вас получится сделать круглую штробу, вычистите ее изнутри, после чего примеряйте подрозетник, чтобы он хорошо заходил в посадочное место и в дальнейшем не возникли трудности с установкой. Сразу же вырежьте в нем отверстие под ввод провода и заведите жилы внутрь.
  4. Разведите раствор для того чтобы вмазать подрозетник в бетонной либо кирпичной стене. Хороший раствор может получиться из гипсовой шпаклевки, алебастра и воды.
  5. Смочите отверстие и шпателем набросайте внутрь раствор, как показано на фото. После этого аккуратно закрепите стакан заподлицо со стеной, при этом чтобы шурупы по бокам были расположены строго параллельно полу (иначе розетку не получиться установить ровно).
  6. Замажьте края и удалите лишний раствор, чтобы стакан был чистым и подготовленным к дальнейшим электромонтажным работам, после того как шпаклевка схватится.

Вот таким простым способом можно самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока либо даже газобетона. Обязательно просмотрите видео инструкции, предоставленные ниже, чтобы увидеть наглядно всю сущность монтажа.

Видеоурок по креплению блока стаканов в монолите

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке на порядок проще. Тут уже не нужно разводить раствор и выбивать сердцевину штробы зубилом. Как мы говорили ранее, существует специальный стакан с прижимными лапками, которые запросто фиксируют подрозетник в гипсокартоне.

Для того чтобы самому установить стакан в гипсовой стене, нужно выполнить следующие действия:

  1. Нанести разметку на поверхности по аналогии с предыдущей технологией. Подробно разметку гипсокартонной стены мы рассмотрели, когда рассказывали о том, как установить розетку в гипсокартоне.
  2. Вырезать в дне отверстие под провода и вставить изделие внутрь штробы.
  3. Закручивать винтики по бокам до тех пор, пока коробка плотно не зафиксируется внутри.

Как монтировать подрозетник в гипсокартон

Вот и все, что Вам нужно сделать для установки подрозетника в гипсокартонную стену своими руками. Как Вы видите, все очень просто и установить изделие сможет даже новичок в электрике

Обращаем Ваше внимание на то, что если гипсовая перегородка будет дополнительно облицована кафелем, нужно действовать немного иначе. На видео ниже предоставлена технология крепления стакана под керамической плиткой

Как выполнить установку на кафельной плитке

Второй способ сделать блок розеток в кафеле

В дереве

Ну и последний из вариантов крепления – в деревянной стене. Если Вы решили провести скрытую проводку в деревянном доме, что очень странно и небезопасно, нужно будет сделать штробы в дереве под установку металлических подрозетников.

В этом случае можно использовать специальную коронку по дереву и стамеску, но мы все же настоятельно рекомендуем осуществить монтаж открытой электропроводки, т.к. в этом случае штробить деревянные стены либо вагонку не придется.

Наружная электропроводка до выключателя

Самый очевидный вариант меньшими трудозатратами перенести выключатель света – это прокинуть проводку до нового места снаружи, по поверхности стены.

Для переноса необходимо будет использовать трехжильный кабель, т.к. схема подключения двухклавишного выключателя требует использования трех проводников.

Сделать это можно по-разному, вариантов как-то украсить или скрыть внешнюю электропроводку немного, вот некоторые из них:

1. Электропроводка в кабель-канале

Кабель-канал – это ПВХ профиль, чаще всего прямоугольного сечения, внутри которого проходит электропроводка. Принцип монтажа его достаточно прост, П-образное основание крепится на несущих конструкциях (стенах, потолке, полу) с помощью саморезов или дюбелей, затем в нем прокладываются провода или кабели и всё это закрывается крышкой.

Существует несколько видов кабель-каналов, различающихся по цвету, форме и размеру. Чаще всего они бывают белые, одноцветные или «под дерево».

В нашем случае, т.к. стены белые, подошли бы и соответствующие белые кабель-каналы, проложить которые предпочтительно, как мне видится, по одному из двух маршрутов.

А) Проводку в кабель-канале опустить до плинтуса, затем кабель проложить по плинтусу, после чего по дверной коробке за наличником, а далее вновь по плинтусу до места установки и в конце поднимаем в кабель-канале на высоту установки, где ставим накладной выключатель света.

Б) Проводка в кабель-канале поднимается к потолку, затем по потолку идёт к противоположной стене, где опускается к новому месту установки накладного выключателя.

2. Внешняя электропроводка декоративными проводами

Еще один из возможных вариантов монтажа проводки без штробления – использование декоративных проводов. Выглядят они, например, вот так:

Это так называемые ретро провода. Чаще всего, монтаж декоративных ретро проводов выполняется в следующем порядке: в первую очередь устанавливаются керамические изоляторы, на которые затем одеваются свитые декоративные провода.

Так же декоративные провода могут выглядеть и вот так и монтироваться на скобы:

3. Наружная электропроводка в пвх гофре или электротехнической трубе

Еще один способ «облагородить» наружную электропроводку, вести её в пвх гофре или трубе. При этом, обычно, на несущее основание крепятся клипсы, в которые затем вставляется гофра или труба.

Оптимальный маршрут при этом, будет такой же как в случае с кабель-каналом.

Какой бы вы не выбрали вариант, суть остаётся одна, коммуникации проходят снаружи – открыто, главная ваша задача здесь, максимально вписать их интерьер, а кроме того, озаботится, чтобы проводку не повредили во время эксплуатации (случайно не зацепили плечом, не сгрызла собака, не вырвали дети и т.д.).

Кроме указанных выше, вы можете использовать в качестве защиты проводки и более экзотические элементы, например, медные или стальные сантехнические трубы.
