Какие бывают виды розеток для электропроводки в квартире, и как их правильно выбрать: экспертное мнение

Виды и особенности розеток

Следует знать, что электророзетки предназначены не только для приборов, питающегося от сети 220 В. Назначение их может быть различным, в том числе и для питания инструмента и оборудования. Если иметь в виду только бытовые розетки, то среди них можно выделить устройства для подключения антенных кабелей, телефонов, динамиков и других низкоточных приборов. Если же рассуждать только об электрических розетках, рассчитанных для напряжения 220 В, то их можно разделить на 4 основных типа в зависимости от разъема:

  • советского образца;
  • американского стандарта;
  • евророзетка;
  • розетки универсальные;
  • различные переходники, адаптеры.

Американские розетки — особенности

Не зря говорится: «в Америке все не так, как у нас». В немалой степени такое утверждение относится и к розеткам, имеющим вместо круглых отверстий тонкие прямоугольные прорезы под пластинчатую вилку. Существенным минусом таких устройств, кроме не использования в нашей стране, является не самый хороший контакт. Розетки американского стандарта производятся двух модификаций: А и В. Тип В выпускается с третьим отверстием для соединения с заземляющим контактом.

Розетки А характеризуются следующими показателями:

  • применяются преимущественно в Канаде, США, Японии, Мексике;
  • имеют 2 контакта;
  • заземление отсутствует;
  • сила тока 15 А;
  • напряжение 100-127 В;
  • разъем сочетаем со штекерами А-типа.

Главные параметры розеток типа В:

  • применяются в Канаде, Мексике, США, Японии;
  • имеют 3 контакта;
  • заземлены;
  • сила тока 15 А;
  • значение напряжения 100-127 В;
  • разъем совместим со штекерами типа А и В.

Розетки европейского стандарта

Так же, как и американские, евророзетки изготавливаются двух типов — C и F, различающихся только наличием заземляющего контакта — он присутствует в типе F. Евророзетки применяются в большинстве стран ЕС, России, Беларуси, Украине, Египте, Алжире и прочих государствах. Основные характеристики розеток типа C следующие:

  • используются в Европе, Азии, Южной Америке;
  • имеют 2 контакта;
  • без заземления;
  • сила тока 2,5 А;
  • напряжение 220-240 В;
  • разъем подходит для штекеров типа С.

Евророзетки типа F обладают такими свойствами:

  • применяются в России, Европе (кроме Ирландии и Великобритании);
  • имеют 2 контакта;
  • заземлены;
  • сила тока 16 А;
  • напряжение 220-240 В;
  • разъем сочетаем со штекерами типов C, E и F.

Розетки универсального типа

Розетки универсального типа — заслуживающая внимания попытка объединения в одном корпусе разъемов для подключения американской и евровилки. Однако в нашей стране такого типа продукцию можно увидеть разве что на импортирующемся электрооборудовании.

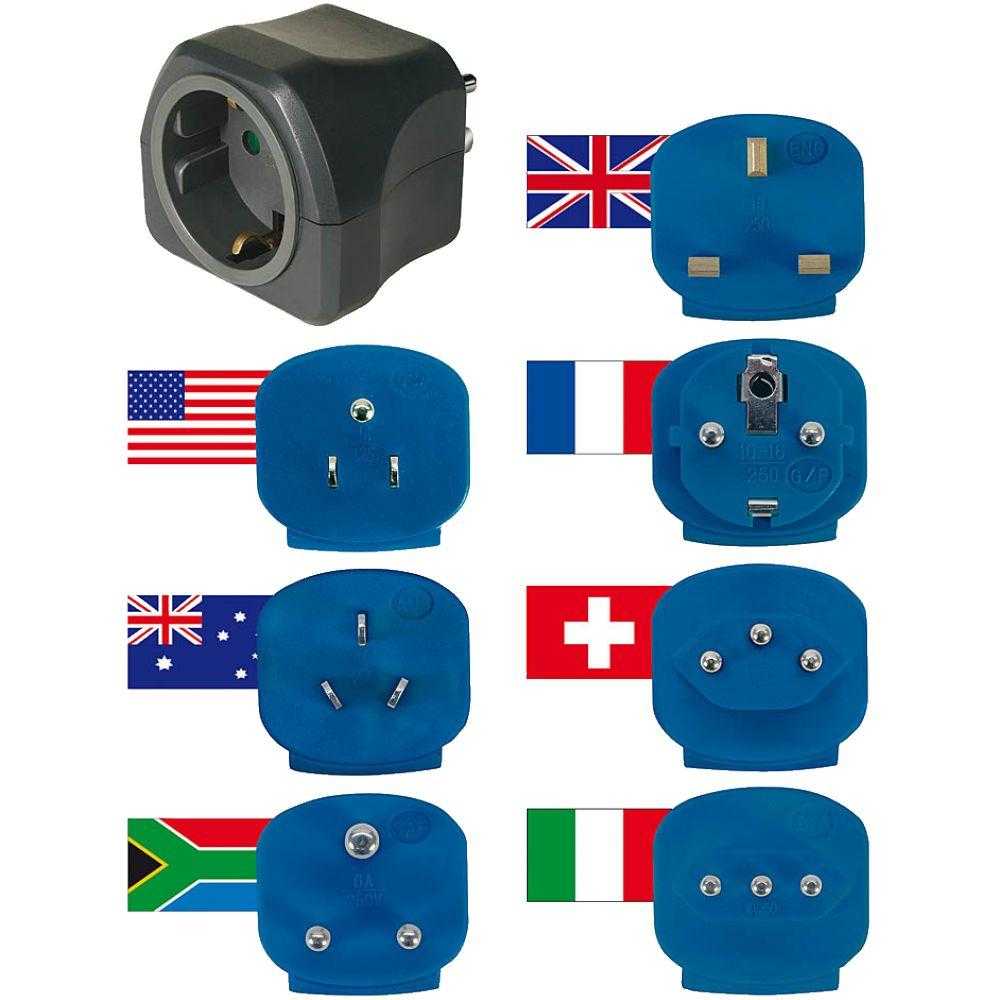

Адаптеры и переходники для дома

В наше время импортная бытовая техника имеется в любом доме, зачастую она приобретается уже приспособленной к существующим стандартам электросети. Но иногда бывает, что прибор покупается или привозится в подарок из-за границы и подключение ее вызывает определенные проблемы: не все импортные вилки совместимы с российскими розетками. В таком случае не обойтись без использования переходника или адаптера.

Важно понимать, что применение адаптера не может изменить напряжение в сети, с его помощью осуществляется лишь подключение вилки одного стандарта с розеткой другого. Также перед использованием адаптера не лишним будет убедиться, что электроприбор способен работать от сети с имеющимся напряжением. В первую очередь адаптеры и всевозможные переходники пригодятся постоянно разъезжающим со своей техникой (электробритвой, ноутбуком, мобильным телефоном) по всему миру туристам, сталкивающимся с проблемой их зарядки в отеле

К примеру, евророзетка абсолютно несовместима с техникой, изготовленной в США или Японии, следовательно, потребуется специальный переходник для американской розетки. Чтобы не ложить в свой чемодан множество адаптеров для каждой из стран, можно купить универсальный переходник

В первую очередь адаптеры и всевозможные переходники пригодятся постоянно разъезжающим со своей техникой (электробритвой, ноутбуком, мобильным телефоном) по всему миру туристам, сталкивающимся с проблемой их зарядки в отеле. К примеру, евророзетка абсолютно несовместима с техникой, изготовленной в США или Японии, следовательно, потребуется специальный переходник для американской розетки. Чтобы не ложить в свой чемодан множество адаптеров для каждой из стран, можно купить универсальный переходник.

Адаптеры универсальные позволяют решить вопрос подключения любых электрических бытовых приборов во всех странах мира. Адаптеры-трансформеры сочетаются со всеми видами розеток и наоборот, к таким переходникам возможно подключение вилок любого типа.

Дополнительные аксессуары

Для обеспечения более высокой надежности, защищенности в условиях негативного воздействия окружающей среды или просто для создания удобства в эксплуатации некоторые виды розеток оснащаются дополнительными аксессуарами или набором функций.

С защитой от детей

Имеют в своем составе специальные шторки, которые закрывают электрические контакты и могут быть убраны только при подключении к розетке провода со стандартной вилкой.

С защитой от пыли или повышенной влажности

Оснащаются специальными крышками, которые надежно защищают контакты от воздействия внешней среды в период, когда устройство не используется. Защищенные розетки предназначены для установки на улице или в помещениях с повышенной влажностью, например, в ванных комнатах.

С подсветкой

В корпус таких устройств встроены специальные светодиодные маячки, которые позволяют легко найти место для подключения электроприбора в темноте, кроме того, огни этих светодиодов позволяют легче ориентироваться в темной комнате и могут создавать дополнительный уют вместо ночника.

С выключателем

Достаточно экзотический вариант, в нашей стране он мало распространен. Выключатель на такой розетке служит для надежного изолирования потребителя от электрической сети без извлечения вилки из разъема. Это создает дополнительные удобства при эксплуатации электроприборов и значительно повышает срок службы розетки, которая рассчитана на определенное число подключений и отключений от нее штепсельной вилки (как правило, от 3 до 5 тысяч циклов).

Со встроенным устройством защитного отключения

Такие устройства могут стать чрезвычайно полезными в том случае, если не удается качественно заземлить корпус мощного электропотребителя, например, стиральной машины. Собственно говоря, существует два основных вида защиты от поражения электрическим током: защитное заземление и защитное отключение. Суть первого состоит в том, что при замыкании фазы на корпус электроприбора, ток по пути наименьшего сопротивления уходит в землю по специально предназначенному для этого проводу. Устройство защитного отключения, установленное в розетке, срабатывает при появлении тока утечки из-за повреждения изоляции, а также при возникновении короткого замыкания.

С таймером

Применение таких устройств позволяет не задумываться о том, все ли потребители отключены от сети. Таймер автоматически даст команду автоматике на отключение по истечении установленного времени.

Устройство трехфазной розетки

Розетка штепсельная открытого и закрытого типов

Устройство электрической розетки на три фазы может отличаться конструкцией и дизайном, но все они выполняются с контактами, количество которых составляет не менее четырех, где три являются фазными, а четвертый – это нулевой контакт или заземление. На рисунке ниже изображена трехфазная розетка в паре с вилкой, образующие разъемные электрические контакты.

Трехфазные вилка с розеткой

Количество разъемов в розетке выбирается следующим образом:

  1. Если подключение нагрузки делается по схеме «треугольник», количество разъемов должно быть четыре: 3 фазы A, B, C + защитный ноль PE.
  2. Когда нагрузка подключена по схеме «звезда», количество гнезд будет равно пяти: 3 фазы A, B, C + нейтраль N + земля PE.
  3. Для обеспечения очень высокой защиты от поражения током применяют семь разъемов: 3 фазы (каждая со своим рабочим нулем) + PE. Здесь каждая фазная цепь имеет свое УЗО.

Четырехконтактную розетку можно применять только в схеме соединения нагрузки треугольником, а пятиконтактную – в обеих схемах («треугольник» или «звезда»). Подключение питания делается только к соответствующим клеммам. Тогда через данную розетку можно будет включать разные электроприборы.

Диаметр подключенных к трехфазной розетке проводов должен быть не менее 2,5 мм2. Для мощной нагрузки он достигает 6 мм2.

Розетки классифицируются следующим образом:

  1. Способ установки. Модели открытого типа устанавливаются для внешней проводки и крепятся накладным способом. Применяются внутри и снаружи дома, а также при повышенной влажности среды (в зависимости от уровня защиты). В жилом помещении со скрытой проводкой преимущественно используются розетки закрытого типа, утопленные в стену. Для монтажа требуется сделать в ней углубление и установить подрозетник.
  2. Стойкость к внешнему воздействию определяется по маркировке кодом IP с двумя цифрами. Первая – характеризует уровень защиты от посторонних частиц, где 0 означает отсутствие защиты, а 6 – максимальную (полная пыленепроницаемость). Следующая цифра означает влагозащищенность, где 0 – это отсутствие защиты, а 8 – устройство может находиться под водой длительное время. На практике часто встречаются розетки и вилки с маркировкой IP44, обозначающей достаточный уровень защиты от внешней среды в условиях повышенной влажности.
  3. По назначению. Розетки бывают без заземления и подключаются к электроприборам, у которых заземляющий контакт отсутствует. Устройства с заземлением через вилки выполняются путем добавления специальных разъемов (тип СЕЕ 7/5) или за счет наличия упругих контактов по бокам (тип СЕЕ 7/4). Выпускаются розетки с пластиковыми защитными шторками, которые открываются, если штырьки вилки вставлять в разъемы одновременно. Модели могут содержать выталкиватели вилки, таймеры и УЗО.

Маркировка розеток

Следует заметить: основной показатель, по которому отличаются розетки, вне зависимости от их мощности и наличия дополнительных функций, — это показатель силы тока. Каждое устройство ориентировано на определенный уровень силы тока, и этот показатель критичен для нормального функционирования системы. Если подключить слабое устройство к слишком мощному потребителю, гнездо начнет плавиться, возникнет короткое замыкание и, в худшем случае, пожар.

Если посмотреть на устройство, на нем можно увидеть букву «А», а также одну или несколько цифр. Буква «А» обозначает амперы, а цифры указывают на показатель силы тока. Большая часть гнезд предназначена для силы тока в 16 ампер. При этом бывают и исключения — как в меньшую, так и в большую стороны.

При выборе розетки придется учитывать целый ряд факторов: технические характеристики потребителей, условия эксплуатации, безопасность использования, эстетическую привлекательность. Перед покупкой рекомендуется проконсультироваться со специалистом, который поможет сделать выбор с учетом всего комплекса обстоятельств.

В строительстве и ремонте мелочей не бывает как таковых – именно из них складывается общая картина ремонта и качество строительства.
Даже такая банальная вещь, как электрическая розетка, в состоянии испортить впечатление от восприятия интерьера – именно по этой причине очень важно понимать значение правильности выбора этих изделий. Чтобы не ошибиться с ним, необходимо тщательно изучить виды розеток и понять, по какому принципу они подбираются

Именно об этом и пойдет разговор в данной статье.

Выключатели и электрические розетки – вещь довольно банальная, которой люди уделяют мало внимания. А между тем, за время их существования появилось огромное количество разновидностей этих изделий – как говорится, на любой вкус и цвет. Мало того, их настолько много, что сталкиваясь с их покупкой, простой человек впадает в ступор и не понимает, какой разновидности отдать предпочтение. Это скорее надуманная сложность, так как стоит изучить разновидности и понять их назначение и сразу все становится на свои места. Именно этим мы и займемся в данной статье, в которой вместе с сайтом Дом Мечты изучим наиболее распространенные виды розеток и разберемся с основными критериями их выбора.

Какие розетки лучше фото

Виды штепсельных розеток с заземлением

Давайте подробнее рассмотрим розетки с заземлением разного вида. Необходимо отметить, что на российском рынке в основном встречаются три основные конструкции. Их название соответствует странам производителям, где они не только изготавливаются, но и в основном применяются.

  • Французская розетка с заземлением. В ней заземляющий контакт – это штырь, который входит в штепсель при включении в розетку. Правда, придется под такое соединение искать специальный штепсель с отверстием под этот штырь.
  • Немецкая. В этой конструкции заземляющие контакты располагаются по бокам и представляют собой своеобразные зажимы. С их помощью производиться не только подключение заземляющего контура, но и крепление штепселя в розетке.
  • Американская. В этой конструкции заземляющие контакты располагаются в отверстиях основных разъемов.

Как показывает практика, в России в основном используются немецкие розетки с заземлением. Конечно, их сегодня выпускают и отечественные производители, поэтому разнообразие форм достаточно большое. Плюс ко всему такие розетки по способу подключения могут быть двух видов: скрытые и открытые (накладные). Скажем прямо, последний вариант сегодня редко используется за счет сложности проведения монтажных работ и подключения, а также за счет потери внешнего вида открытой электропроводки.

Если делать выбор между количеством полюсов и фаз, то оптимальный вариант – розетка двухполюсная с заземляющим контактом трехфазная

Обратите внимание, что эта разновидность бывает и скрытой и открытой. Многие могут сказать, что это трехполюсная розетка, и будут правы

Но так как отечественные бытовые приборы – это штепсель с двумя торчащими штырями, в Европе сегодня используют трехштырьевые штепсели, то многие наши потребители под них приобретают специальные переходники. Вот почему немецкий вариант прижился в нашей стране.

Самая простая конструкция – это штепсельная розетка заземления РЗ 001. Это одноместный вариант, который устанавливается в отверстия в стене, где закрепляется специальными зажимами. Предназначается она для подключения бытовых приборов, работающих от сети переменного тока напряжением 220 вольт и номинальным током не больше 10 ампер. Обычно изготавливают такую розетку из фторопласта с пластиковой декоративной крышкой. Контакты латунные.

Что касается категории «накладные розетки». Розетка накладная с заземлением часто используется в быту в виде переноски. Под нее устанавливают диэлектрический материал, к которому и крепят, подключают трехжильный кабель и штепсель. Если это сделал профессиональный электрик, то такое устройство можно использовать в качестве переноски. Почему? Все дело в том, что только электрик может точно рассчитать, какую токовую нагрузку может выдержать и кабель, и розетка с заземлением, и штепсель. И хотя на двух последних это обязательно указывается, то с проводом дело обстоит по-другому. Если не учесть суммарную мощность подключаемых к этой переноске бытовых приборов или электрического инструмента, то это гарантия, что кабель нагреется и сгорит.

Кстати, для переносок можно использовать различные розетки, к примеру, неплохо будет использоваться розетка двойная наружная с заземлением. Это увеличит число подключаемых потребителей.

Заземляющие контуры с защитными функциями, к примеру, с зануляющими, это современное требование электробезопасности. С появлением большого количества бытовых приборов, которые используются человечеством каждый день, повысилась и вероятность ударом электрическим током. И только защитные качества сети и самих приборов помогают избежать больших неприятностей.

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

Выделяются такие типы устройств:

  1. Трёхполюсные. Эти розетки применяются только в тех случаях, когда есть возможность подключения к заземлению. Его присоединяют при помощи отдельного контакта. Отверстия под штифты вилки размещаются немного ниже, чем для заземляющего. Благодаря этому трёхполюсные устройства идеально подходят для подключения электроплиты, кондиционера и других бытовых приборов.
  2. Без заземления. В отличие от трёхполюсных, они имеют только 2 контакта и предназначаются для соответствующей электропроводки. При этом в ней не должно быть специального заземляющего контакта. Розетки без заземления устанавливаются в старых зданиях, где никогда не проводилась замена старой проводки на новую. Эти устройства стоят намного дешевле трёхполюсных, но не дают возможности дополнительно обезопасить себя и используемое оборудование.

https://youtube.com/watch?v=YZ—N5Zr0GI

В зависимости от вида конструкции

По этой характеристике также выделяются два типа розеток. Они применяются для различных способов проведения электрического кабеля (наружного и скрытого).

Различают такие виды изделий:

  1. При наружной установке. Этот вариант используется только при прокладывании открытой проводки. Конструкция крепится к поверхности стены при помощи неутопленного подрозетника. Её основой является пластмассовый корпус, который защищает владельца помещения от всех опасностей, связанных с электричеством. Современные наружные розетки оснащаются дополнительной защитной крышкой и подсветкой. Более дорогие модели могут включать в себя ещё и таймер отключения.
  2. При скрытой проводке. Штепсельная розетка утопленного типа используется для проведения внутреннего электричества. Корпус такого устройства находится в специальной монтажной коробке, а все провода вмуровываются в стену помещения. Благодаря такой особенности достигается отсутствие выступающих частей конструкции и экономия свободного пространства. Вилка прижимается к контактам при помощи пружинной шайбы. Один её конец достигает упора, а другой — корпуса.

По степени защиты от влаги

Все приборы, которые используются для подключения к электрическому току, обязательно должны быть защищены от попадания влаги. В противном случае есть высокая вероятность короткого замыкания.

По показателю влагозащищённости розетки разделяются на следующие категории:

  1. Полугерметичные. Эти простые устройства защищены от попадания воды только корпусом. Поэтому их лучше всего использовать в помещениях с низким уровнем влажности или отсутствием вероятности попадания влаги. Устанавливать такие розетки можно в спальнях, гостиных, коридорах и прочих сухих комнатах.
  2. Влагозащищённые. Такие устройства монтируются в тех зданиях и строениях, где существует вероятность возникновения повышенной влажности (сауна, баня, ванная комната). В таких розетках предусмотрено наличие специальной мембраны, которая выполняет защитную функцию и оберегает контакты от попадания влаги. Кроме этого, могут применяться плотные и прочные резиновые кольца. На корпусе прибора имеются специальные канавки, по которым стекает конденсат или попавшая вода. Это позволяет отвести бо́льшую часть жидкости и упростить работу защитной мембраны. Влагозащищенные розетки монтируются только наружным способом.

Типы изделий

Электророзетки, которые эксплуатируются в сети с напряжением 220 В, классифицируются на 4 типа:

  1. Советские. Разъемы старого образца, которые имеют плохой контакт из-за мягкой посадки вилки.
  2. Европейские. Обладают глубоким посадочным местом и круглым отверстием для вилки. Минус — тугая посадка, что затрудняет демонтировать вилку.
  3. Американские. Имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостаток — плохой контакт.
  4. Универсальные. Обеспечивают возможность включить в нее американскую и европейскую вилки. Используются для импортного электрического оборудования.

Чтобы процесс эксплуатации электроприборов высокой мощности был безопасным для пользователя, специалисты советуют покупать розетки с заземляющим контактом. Предварительно необходимо выяснить, есть ли заземление в квартире, доме, офисе. Если на объекте не предусмотрен в разводке 3-й провод, надобность в разъеме с заземлением отпадает.

Для эксплуатации маломощных приборов можно воспользоваться розеткой без заземления. Специалисты считают, что отсутствие преднамеренного электрического соединения не сказывается на защите прибора, в отличие от безопасности потребителя. Если в доме есть бытовая техника, которая потребляет мощность в 300 Вт, лучше установить розетку с заземлением.

На различных объектах устанавливают внутренние и внешние электрические розетки. Для обустройства скрытой электропроводки подходят встраиваемые модели, а для наружной — накладные. Встраиваемая либо внутренняя розетка предусматривает укладку и место подключения проводков в стене. Её используют при обустройстве скрытой и наружной проводки. Дополнительно монтируется скрытый подрозетник. К этой категории специалисты относят выдвижные модели. Их монтируют в столешницы.

Дополнительная функциональность

С учетом дополнительных функций на рынке можно купить разъемы с разными возможностями. Розетка для защиты от детей при нажиме вилкой сдвигается в сторону. Влагозащитная rozetka ssd укомплектована крышкой. Изделие монтируется на улице, в ванной, так как крышка надежно защищает контакты от попадания воды.

Для автоматического управления предусмотрены разъемы с таймером двух видов:

  1. суточным — программирование работы розетки на 24 часа;
  2. недельным — программирование работы на неделю.

Мощность потребителей

Розетки электрические внутренние и внешние бывают специального назначения. На основе этого критерия принята классификация разъемов на следующие типы: для мощных потребителей продолжительной работы, а также монтируемые в щиток. К первой группе относят разъемы, в которые можно включить варочные панели и прочее подобное оборудование. Устройства потребляют значительную мощность и требуют заземления.

Во вторую группу входят розетки, которые устанавливаются в щиток на рейку. Их назначение — подключение потребителей, расположенных вблизи от электрощитов. Такие разъемы считаются оптимальным решением для включения в электросеть мощных приборов.

Отличие розеток этих двух групп в мощности, рассчитанной на работу с определенной силой тока. Поэтому на разъемах указывается маркировка с одной либо двумя цифрами и буквой А (значение силы тока). Бытовые розетки рассчитаны на 16А.

В основе другой классификации лежит количество одновременно подсоединяемых к разъему потребителей:

  1. одинарные;
  2. двойные;
  3. тройные.

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:
