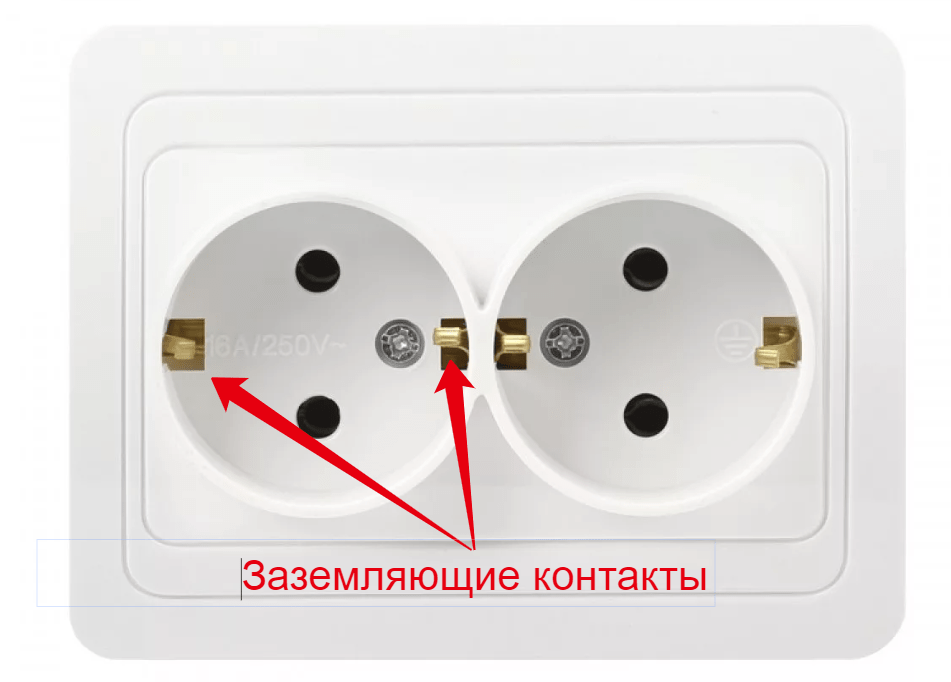

Простые способы, как проверить контур заземления в розетке

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Инструменты и приспособления для проверки напряжения и заземления

Чтобы узнать о наличии заземления используют индикаторную отвертку, вольтметр или «контрольку» — лампочку в патроне, из которого выведены два провода со штекерами. Для уменьшения нагрева лучше взять лампу с мощностью 25 Вт. Чтобы «контролька» была в безопасности при частом применении, лампочку лучше поместить в специальный корпус. Величину сетевого напряжения можно проверить по яркости свечения «контрольки».

В основном профессиональные электрики пользуются индикаторной отверткой. Этот мини-прибор имеет прозрачный тонкий корпус, в котором находится ограничительный резистор и неоновая лампочка. Уровень напряжения индикаторная отвертка не показывает. После прикосновения пальца можно определить наличие подключения в электроцепи.

Чтобы точно проверить величину напряжения, лучше всего пользоваться цифровым или стрелочным вольтметром. Стрелочные вольтметры могут работать без источника питания, если речь не идет о проверке сопротивления тока. Цифровые приборы отличаются максимальной ударостойкостью и работают в любом положении.

Как отличить ноль от заземления подручными средствами

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный. Ведь по электрическим свойствам оба проводника идентичны – можно подключить даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.

Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из трех и там, где будет напряжение, это и есть фаза с нулем – вы заблуждаетесь! Между фазой и заземлением (занулением) напряжение также составляет около 220 вольт!

Если проводка современная, с цветной маркировкой проводов – дело упрощается. Обычно фаза маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль – синим или белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой. Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться на цвета проводников, смонтированных другими электромонтажниками.

Проверка контрольной лампочкой

Это нехитрое приспособление можно использовать, если тестер отсутствует. Что собой представляет этот самодельный прибор.

• Обычная лампочка накаливания на 220 вольт.
• Патрон под нее.
• Медный изолированный провод, который разрезается на две части для двух соединительных элементов.
• Два щупа.

Сначала надо соединить к патрону два медных провода. Затем к ним по одному щупу, после чего вкрутить лампочку в патрон. Прибор для проверки контура заземления в квартире готов. Обязательное условие – хорошая изоляция контактов между всеми элементами самодельного тестера.

Проверка проводится точно так же, как и в предыдущем случае. Одни щуп устанавливается на фазу в розетке, второй на ноль. Лампочка должна загореться. Затем щуп от нулевого подключения переставляется на заземляющий. Если лампочка горит, то контур в исправном состоянии, если нет, значит, где-то есть обрыв проводки или не проведено подключение в распределительном щитке. Иногда в такой позиции лампочка горит слабо, это говорит о том, что заземляющая схема в неудовлетворительном состоянии.

В настоящее время в PE устанавливаются устройства защитного отключения (УЗО). Так вот при проверке этот прибор может сработать, что говорит о прекрасном состоянии системы.

Отсутствие цветового оформления проводки создает трудности в определении фазы и нуля. Если под рукой не оказалось индикаторной отвертки, то тестирование проводников контрольной лампочкой придется проводить наугад. То есть, один щуп устанавливается на клемму заземления, а второй прикладывается сначала к одному свободному подключению, затем ко второму. В каком случае источник света загорится, значит, там расположена фаза. Если в обоих случаях он не горит, то схема PE не работает. Если соединяются предполагаемые фаза и ноль, и лампочка в данном случае тоже не горит, тогда надо проверить:

• не перегорела ли она сама;
• хорошо ли собран самодельный тестер, придется проверить все контакты;
• включено ли питание в распределительном щитке;
• не произошло ли обрыва в фазном или нулевом контуре.

Методы определения наличия заземления

Известны профессиональные методики проверки устройств заземления, входящих в состав контура, охватывающего весь защищаемый объект. Однако стоимость аппаратуры, используемой при реализации этих способов, для рядового пользователя будет не подъемна. В связи с этим применяются более простые методики определения наличия местного контура или заземляющей PE жилы в конкретном доме или квартире.

Проверка мультиметром

Тестовая проверка заземления посредством мультиметра может быть проведена при соблюдении следующих условий:

1. Перед тем как проверяется заземление в загородном доме или квартире в распределительном щитке обязательно отключается вводной автомат.
2. Затем потребуется выбрать одну из расположенных в комнате розеток и полностью разобрать ее.
3. После этого необходимо визуально определить, подсоединен или нет к заземляющей клемме провод соответствующей расцветки.

При его наличии следует убедиться, что шина заземления подключена к защитному контуру и что оно действительно эффективно. Для этого вооружившись тестером, необходимо проделать следующие операции:

1. Подать питание в цепь, включив «вырубленный» ранее вводный автомат на электрическом щитке.
2. Выставить центральный переключатель прибора на нужный предел измерения напряжения (до 750 Вольт).
3. Измерить этот показатель между фазным и нулевым проводами и зафиксировать его.
4. Провести аналогичные измерения, но уже между фазой и предполагаемой «землей».

В том случае если в последней операции на табло мультиметра появится показание, лишь на немного отличающееся от первого результата – это означает, что заземление в розетке действительно есть и что оно работоспособно.

Но возможен и другой вариант, когда показания во втором случае вообще не появляются. При таком исходе измерений контура заземления мультиметром можно смело утверждать, что он отсутствует или по какой-либо причине не работает как положено.

Проверка с помощью контрольной лампы

В том случае когда в хозяйстве не оказалось мультиметра – проверить заземление удается посредством контрольной лампочки, собранной из оказавшихся под рукой деталей. Сделать самостоятельно это приспособление совсем несложно; для этого достаточно найти патрон от старого светильника или люстры 1, два провода 2 и надежно изолированные с одной стороны контактные разъемы 3.

После сборки такого несложного прибора для проверки заземления можно проделать все уже описанные ранее операции с помощью цифрового мультиметра.

Это необходимо сделать по той причине, что некоторые недобросовестные электрики не обращают внимания на цвет изоляции и в спешке подсоединяют синий провод к фазе, а красный или коричневый – к нулю. Посредством индикаторной отвертки можно точно установить, на каком контакте действует фаза. При касании ее концом фазного провода неоновый индикатор загорается (если одновременно большой палец расположить на контактном пятачке отвертки). Для нулевого провода та же операция не приводит к загоранию неонки.

После этого следует взять контрольную лампу и одним концом провода коснуться выявленной фазной клеммы, а вторым соответственно – нуля. При наличии напряжения в сети исправная лампочка в любом случае загорится. Затем первый из концов следует оставить на месте, а вторым прикоснуться к контактному усику заземления.

При загорании лампочки можно сделать вывод, что контур работает. Эффект тусклого свечения нити накала говорит о плохом качестве заземления или его полном отсутствии.

Обратите внимание: В том случае, если в питающую линию наряду с автоматом включено УЗО – при проверке оно может сработать и отключить цепь. Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно)

Это также свидетельствует о хорошем состоянии заземляющего контура (косвенно).

КАК САМОМУ ОПРЕДЕЛИТЬ ФАЗУ, НОЛЬ и ЗАЗЕМЛЕНИЕ У ПРОВОДОВ

Итак, начнем по порядку:

ОПРЕДЕЛЕНИЕ ФАЗЫ

Для большего удобства, сперва всегда лучше определять какой из имеющихся проводов фаза. О том, как найти фазу цифровым мультиметром мы уже писали, а как быть если его нет, читайте ниже.

ОПРЕДЕЛЕНИЕ ФАЗЫ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Самый простой способ обнаружения фазного провода – это поиск с помощью индикаторной отвертки. Этот простейший инструмент должен быть у любого домашнего мастера, занимающегося электрикой в квартире – будь то полный электромонтаж, простая замена ламп или установка светильников, розеток и выключателей.

Принцип работы индикаторной отвертки прост – при касании жалом отвертки проводника под напряжением и одновременном касании контакта, на задней стороне отвертки, пальцем руки – загорается индикаторная лампа в корпусе инструмента, которая и сигнализирует о наличии напряжения. Таким образом легко можно узнать, какой провод фазный.

Принцип действия индикаторной отвертки прост – внутри индикаторной отвертки расположена лампа и сопротивление(резистор), при замыкании цепи (касании нами заднего контакта) лампа загорается. Сопротивление защищает нас от поражения электрическим током, оно снижает ток до минимального, безопасного уровня.

ОПРЕДЕЛЕНИЕ ФАЗЫ, НУЛЯ И ЗАЗЕМЛЕНИЯ КОНТРОЛЬНОЙ ЛАМПОЙ

Еще один способ, которым можно определить фазный, нулевой и провод заземления в современной трехпроводной электрической сети, это использование контрольной лампы

Способ неоднозначный, но действенный, требующий особой осторожности

Чтоб начать определение, в первую очередь необходимо собрать само устройство контрольной лампы. Самый простой способ использовать патрон, с вкрученной туда лампой, а в клеммах патрона закрепить провода со снятой на концах изоляцией. Если же под рукой нет электрического патрона или нет времени что-то мастерить, можно воспользоваться обычной настольной лампой с электрической вилкой.

Технология определения фазы, нули и земли с помощью контрольной лампы максимально проста – поочередно соединяя провода лампы к проводам требующим определения, каждый с каждым.

Определить фазу и ноль из двух проводов

В случае определения контрольной лампой фазного провода среди двух проводов вы лишь сможете узнать, есть фаза или нет, а какой именно из проводников фазный определить не удастся. Если при соединении проводов контрольной лампы к определяемым жилам она загорится, то значит один из проводов фазный, а второй скорее всего ноль. Если же не загорится, то скорее всего фазы среди них нет, либо нет нуля, чего тоже исключать нельзя.

Таким способом, скорее, удобнее проверять работоспособность проводки и правильность её монтажа. Определять фазу лучше индикаторной отверткой, а вот наличие нуля узнавать так.

Определить фазный провод в таком случае можно подключив один из концов, идущих от контрольной лампы, к заведомо известному нулю (например, к соответствующей клемме в электрощите), тогда при касании вторым концом к фазному проводнику, лампа загорится. Оставшийся провод соответственно ноль.

Найти фазу, ноль и заземление из трех проводов:

В такой трехпроводной системе часто возможно точно определить фазный, нулевой и заземляющий провод контрольной лампой. Соединяем контакты, идущие от контрольной лампы поочередно к жилам требующего определения кабеля.

Действуем методом исключения:

Находим положение, в котором лампа горит, это будет значить, что один из проводов фаза, а другой ноль.

После чего меняем положение одного из контактов контрольной лампы, далее возможны несколько вариантов:

– Если лампа не загорится (при наличии УЗО или дифференциального автомата защиты проверяемой линии они также могут сработать) значит оставшийся свободным провод – ФАЗА, а проверяемые НОЛЬ и ЗЕМЛЯ.

– Если после смены положения лампа ненадолго вспыхнет , при этом сразу сработает УЗО или диф. автомат (если они есть), значит оставшийся свободным провод – НОЛЬ, а проверяемые это ФАЗА и ЗАЗЕМЛЕНИЕ.

– Если линия не защищена устройством защитного отключения (УЗО) или дифференциальным автоматом, и свет будет гореть в двух положениях . В этом случае узнать какой провод рабочий ноль (нуль), а какой защитный (заземление), можно просто отключив в щите учета и распределения электроэнергии вводной кабель от клеммы заземления. После чего так же проверить контрольной лампой все жилы и, опять же методом исключения, в положении, когда лампа не горит опознать проводник заземления.
