Автоматы в щитке: советы по подключению, особенности сборки щитка для квартиры или частного дома

Для чего и когда меняют автоматы в щитке

Если у вас не автоматы, а старые советские пробки, то весь процесс замены пробок на автоматы вы можете посмотреть здесь и узнать цену замены.

В первую очередь необходимость замены автоматов, вызвана современным оборудованием и нагрузками на сеть. Например пробки или старые черные советские рубильники, не соответствуют сегодняшним показателям отключения, и не всегда выдерживают нагрузки и перепады напряжения. То есть, они устарели как физически так и морально. И даже тот факт, что их до сих пор можно встретить в продаже, ни коим образом не должен вас смущать. Если вы увидели у себя что-либо из представленного снизу — срочно меняйте! Потому что в случае с электричеством, скупой может потерять всё. Тем более что цена вопроса это не замена всей проводки в квартире.

Советские автоматы «слёзы электрика»

Не надо думать, что основная причина необходимости замены автоматов — это их постоянное срабатывание. На самом деле это не совсем так. И если автоматы срабатывают, то обычно по какой-то весомой причине, а не из-за того что они «сломались».

Автоматические выключатели, в первую очередь защищают всю электрическую цепь от перегрева и возгорания, а также предохраняют ваше электрооборудование от порчи. И для начала неплохо бы разобраться в с причиной срабатывания автомата, и после принимать решение об их возможной замене.

Причин срабатывания множество, и самые распространенные из них — это короткие замыкания и перегревы проводников в автоматах (плохой контакт). Также частыми сбоями в работе автоматов являются утечки тока  (срабатывают УЗО или ДИФ автоматы), ну и неисправность самого оборудования также часто влияет на их срабатывание. Существуют произвольные случаи отключения автоматов, но случаются они крайне редко, и именно в таких случаях их необходимо срочно менять, потому что автоматы ремонту не подлежат.

В продаже существует великое множество различных автоматов типа УСН, контакторов, различных реле и датчиков защиты, времени, температуры. В быту (кроме УСН в частных домах) такие экземпляры встречаются довольно редко, поэтому рассматривать их в этой статье мы не будем.

Виды автоматов и реле

Зачем нужен автомат

Основным направлением, в котором используются данные агрегаты, является обеспечение безопасности на электроустановках и предотвращение возникновения пожара от короткого замыкания. На основании исполнения указанной функции автомат должен сработать во время повышения тока или перегрузки на проводниках, например, в обмотке электродвигателя. Такой прибор рассчитан на высокие показатели и при недостаточном напряжении не прерывает сеть путем размыкания контактов.

Также существует отдельная категория изделий, тип срабатывания которых основан на реакции катушки и пластины на сверхнизкое электричество. Поэтому данный тип устройств еще называют двух диапазонным, так как деталь может отключить питание и при завышенном напряжении, и при его недостатке. Чаще всего такой автомат используется на линиях, к которым подключены чувствительные к перепаду тока двигатели, чтобы в момент просадки обмотка на катушках не перегрелась, а привод не вышел из строя.

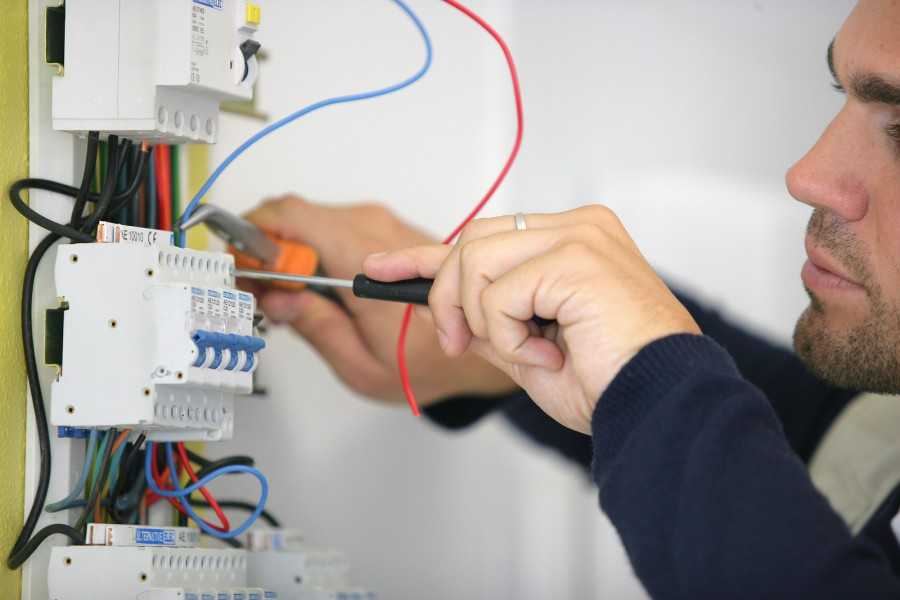

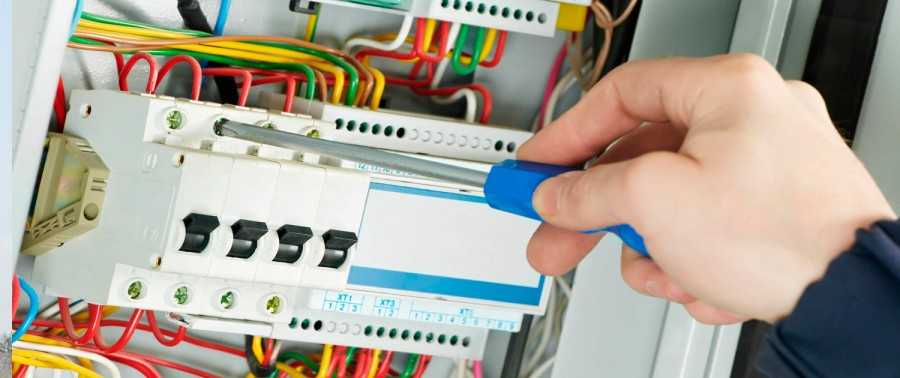

Монтаж автомата в щитке

Установка автоматического выключателя и его последующее подключение требуют определенных знаний и опыта в электротехнике, поэтому подключать устройство без практики не рекомендуется. Но при желании и строгом следовании инструкции подключить автомат будет под силу и профессионалу, и новичку.

Перед тем, как приступить к монтажу своими руками рекомендуется просмотреть подходящие схемы подключения автомата, где будет наглядно показаны все проводимые соединения.

В целом, алгоритм выглядит следующим образом:

• Ознакомиться с инструкцией, прилагаемой к автомату, схемой подключения, изображенной на корпусе устройства.
• Изучить нормативные документы (ГОСТ, ПЭУ), касающиеся данного вопроса.
• Подготовить инструменты: острый нож, отвертки (в том числе индикаторную), мультиметр.
• Определить назначение проводов (если отсутствует цветовая или буквенная маркировка).
• Обесточить сеть.
• Зачистить провода на 1 см.
• Подготовить щиток под размещение автоматов: установить DIN рейку, определить место.

Далее действия отличаются для выключателей с разным количеством полюсов. Так, для однополюсного автомата необходимо сделать:

• Соединить питающий провод с верхней (входной) клеммой пакетника, а проводник, идущий от счетчика, надежно закрепить к нижней (выходной).
• Развести по УЗО, нулевой шине, заземлению и другим имеющимся защитным системам.
• Нулевой кабель подключить к клемме PEN через счетчик.
• При необходимости задействовать специальные наконечники (для слишком гибких проводов или для большего закрепления).
• Проверить надежность закрепления жил, подергав за каждый присоединенный проводник.
• Включить ток, проверить функционирование устройства.

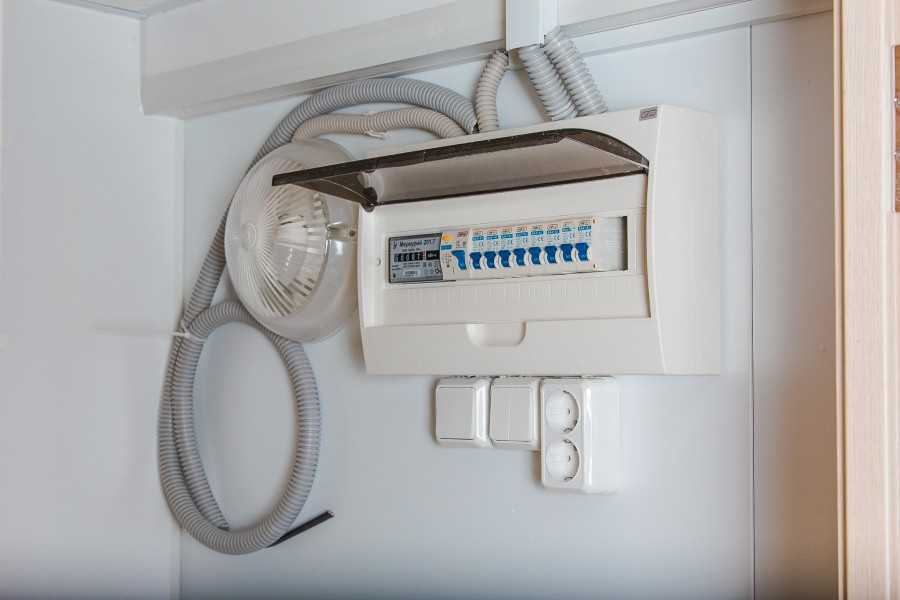

Автомат в щитке – это быстрый и удобный способ контролировать поступление электричества в дом, помимо этого прибор имеет организационную и защитную функцию.

Для безопасного его функционирования важно грамотно подойти к выбору, расчетам и подключению, а вся необходимая для этого информация есть как на корпусе устройства, в сопроводительных документах, так и в приведенных выше инструкциях.

Что необходимо знать

Различают несколько разновидностей сетей, а именно:

• однофазную;
• трёхфазную.

По способу монтажных работ:

• используя гребёнку, то есть шину;
• через перемычки из электропровода одножильного типа;
• через перемычку из электропровода многожильного.

Ориентируясь на первоначальные данные, важно купить техническую арматуру для осуществления установки выключателей, выбрав требуемый вариант соединения непосредственно под собственную электросеть. Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении

Что же касается схемы трёхфазной, то здесь применяются тройного действия выключатели при подсоединении трёхфазного напряжения, либо можно обустроить одинарные на все фазы индивидуально, при однофазном напряжении.

Качественный монтаж автоматических выключателей и сборка элеткрощитов

Мы занимаемся электромонтажными работами и сборкой электрощитов на объектах уже более 10 лет. Мы знаем все тонкости сборки электрощитового оборудования, выполняли сборку щитов на заказ, таких как ВРУ с подогревом, ГРЩ магазинов на более чем 1500 м2, щиты освещения и щиты аварийного освещения. Ниже мы представим фото наших работ.

ВРУ на 250А, “Юниор” ТРК Радуга

ГРЩ для магазина 1500м2

ГРЩ на 24 модуля и мощность 15 кВт

Подключение комплектного заводского ГРЩ в магазине “ДИКСИ”

ГРЩ Загородного дачного дома с реле контроля напряжения и системой мастер-свет

Щит ВРУ с электрообогревом счетчика мощными резисторами

Капитальный ремонт щита арендаторов на Австрийской площади Санкт-Петербурга

ГРЩ Ресторана с двумя вводами

Щит в стерилизационном отделении Стоматологической поликлиники, Госзаказ

Какие последствия и могут ли оштрафовать за замену

В заключение хочется рассмотреть последствия использования переделанных автоматических выключателей, начнем с положительных моментов:

Вы сможете включать одновременно электроприборы с большей суммарной мощностью. У вас перестанет выбивать автомат при включении одновременно обогревателя и электрочайника. Отличить переделанный автоматический выключатель от обычного по внешнему виду не получится, это можно проверить только специальными приборами для их прогрузки

Поэтому обычное снятие показаний с электросчетчика инспектором с обслуживающей организации неопасна, ведь даже если он обратит внимание на АВ, то не увидит разницы. Установка переделанного автомата не является хищением электрической энергии, сколько вы потребили за столько и платите

Недостатки же гораздо серьезнее:

1. Выходит, из второго преимущества, как не сможет отличить от переделки от оригинала инспектор – также и вам не получится по внешнему виду проверить, не продали ли вам оригинальный автомат под видом переделанного.
2. Даже если вы заменили проводку в доме или квартире, то не факт что вводной кабель или кабель на стояке в подъезде выдержит возросшую нагрузку. К тому же если все соседи установят переделанные автоматы – тем более может выбивать автомат на подстанции, ВРУ дома, отгореть ноль и т.д.
3. Если по какой-то причине организации, ответственной за электроснабжение вашего дома, станет известно о незаконных манипуляциях, вы можете понести ответственность. Простыми словами – вас могут оштрафовать за нарушения Правил пользования электрической и тепловой энергией, а также могут обвинить по статье 7.19 КоАП РФ «Самовольное подключение и использование электрической, тепловой энергии, нефти или газа» (для юрлиц штраф до 200 000 рублей), Статья 9.11. КоАП РФ «Нарушение правил пользования топливом и энергией, правил устройства, эксплуатации топливо- и энергопотребляющих установок, тепловых сетей, объектов хранения, содержания, реализации и транспортировки энергоносителей, топлива и продуктов его переработки» (штраф физлицам до 2000 рублей) и, если ваши действия нанесли ущерб, то УК РФ, Статья 165 «Причинение имущественного ущерба путем обмана или злоупотребления доверием».

На видео ниже предоставлен подробный обзор на так называемый заряженный автоматический выключатель:

В заключение хотелось бы отметить, что переделанные автоматы не следует ставить не только, чтобы избежать наказания, но и в целях безопасного использования электричества. Кроме того, что вас могут оштрафовать, нужно учитывать и возможность выхода из строя электропроводки и вводного кабеля. Именно поэтому все перечисленные выше манипуляции нужно обходить стороной, а единственный выход из ситуации — увеличивать выделенную мощность, даже если придется ждать, когда ваша энергоснабжающая компания модернизирует электросеть и сопутствующее оборудование.

Материалы по теме:

• Соседи воруют электроэнергию — что делать
• Как заменить пробки на автоматы в щитке
• Что такое антимагнитная пломба на счетчик

23.01.2019

Приборы для сверхвысокой нагрузки

Автоматика, предназначенная для работы на высоковольтной линии, имеет сложное устройство, несколько другие алгоритмы срабатывания при аварийной ситуации. Такие изделия относятся к профессиональной технике, поэтому их монтаж должен осуществляться только квалифицированным персоналом, имеющим лицензию на работу и прошедшим инструктаж по правилам техники безопасности на энергоустановках в соответствии с нормативами технадзора. К подобным автоматам предъявляются повышенные требования безопасности, скорости срабатывания, уровня защиты, удобства в обслуживании и бесшумности в работе.

Нагрузка, которая возникает на проводнике во время отключения питания автоматом, сопровождается возникновением большой дуги, которая, если ее не гасить, может вызвать возгорание. Поэтому в состав защитного устройства входят специальные элементы, исполняющие функции буфера для поглощения разряда тока. Также в конструкцию автоматического выключателя, рассчитанного на работу при повышенном напряжении, входят следующие детали:

1. Контактная система, чаще всего изолированная от основного корпуса керамическими или стеклянными проставками;
2. Токоведущие части или проводники;
3. Изолированный корпус. Если это металл, то он располагается на некотором расстоянии от основной конструкции и обязательно с заземляющим стержнем;
4. Приводной механизм. В отличие от обычного низковольтного автомата, в данном случае рычаг управления расположен на наружном корпусе, и при опускании его вниз контакты прибора в щите отключают питание на входном проводнике. Многие современные агрегаты оборудуются сервоприводами с дистанционным управлением, которые приводятся в действие с пульта оператора.

Высоковольтный автомат

Таким образом, можно сделать вывод, что автомат, рассчитанный на работу при повышенной нагрузке, имеет более сложное устройство и несколько уровней защиты от перегрузок в сети, его использование может обеспечить работу сразу нескольких распределительных станций или понижающих трансформаторов.

Все перечисленные выше агрегаты относятся к устройствам, предназначенным к эксплуатации на магистралях с переменным током. Это тип напряжения, который при транспортировке по проводникам имеет низкий коэффициент сопротивления и поглощения, но для работы многих бытовых и промышленных приборов нужно постоянное электричество. Чтобы преобразовать первый тип тока в постоянный, нужен трансформатор и инвертор, которые устанавливаются в узлах распределения энергии и снабжаются автоматическими выключателями для среднего напряжения до 1000 Вольт.

Конструкция и назначение автомата

Несмотря на название – «автоматический», данный тип выключателя срабатывает только в одну сторону – размыкает электрическую цепь (при превышении номинала или перегрузке, связанной с одновременным включением нескольких мощных электроприборов). Включить, то есть замкнуть цепь, можно только единственным способом – вручную.

В отличие от простого одноклавишного выключателя, автоматический прибор имеет более сложное устройство. Схематически классический вариант (без электронного блока) выглядит следующим образом.

Существует несколько способов запуска процесса расцепления:

• ручное управление – включение/отключение с помощью небольшого рычага;
• воздействие токов короткого замыкания;
• избыточная нагрузка – превышение номинальных токовых параметров.

Чтобы мощное тепловое воздействие не сожгло выключатель, предусмотрена дугогасительная камера (комплект медных изолированных пластин), которая охлаждает и разбивает электрическую дугу.

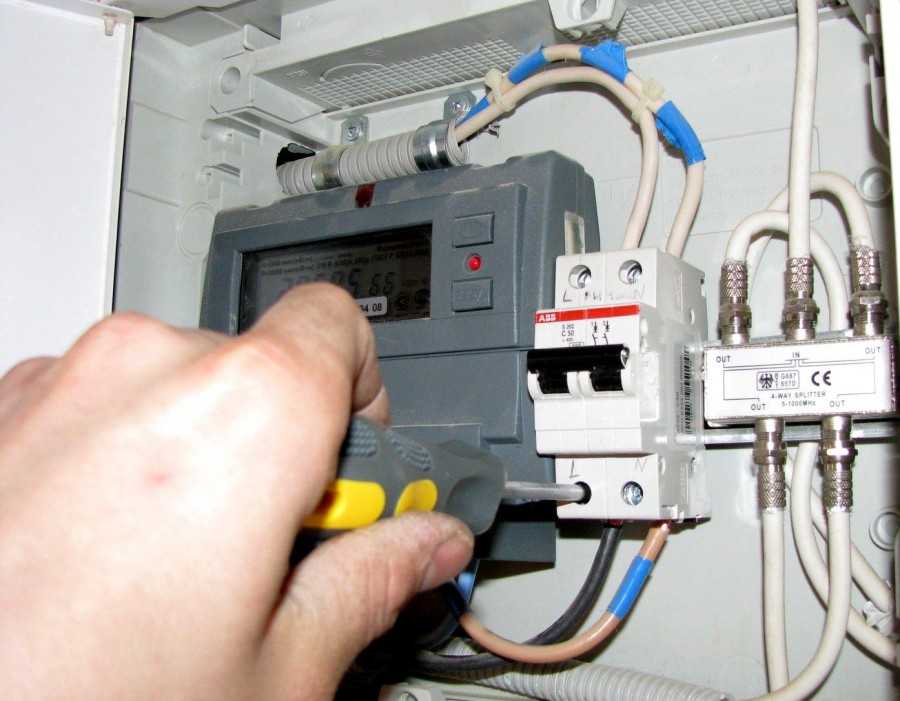

Пошаговая инструкция и опасности при замене

А теперь рассмотрим сам порядок работы. Сначала выключаете автомат, который требуется заменить.

Менять вы его будете хотя и под напряжением, но без нагрузки

Далее очень важно определить, с какой стороны подходит питание и какой из проводников у вас остается под напряжением

Не всегда питание на автомат подается сверху, поэтому проверяйте индикаторной отверткой оба зажима. На одном из них лампочка будет светиться, на другом нет.

Здесь стоит сделать важное отступление. Если у вас напряжение на автомат подается через гребенчатую шинку, то спешу вас огорчить — легко и безопасно заменить один выключатель без обесточения, у вас скорее всего не получится

Вы не сможете элементарно демонтировать старый автомат из этой самой шинки, не отсоединив ее от всех остальных аппаратов в цепочке. А это весьма осложняет задачу.

После того как выяснили, где находится питающий проводник, откручиваете изолированной отверткой винты. Сначала тот, на котором напряжения нет. Потом на втором, где есть 220В.

Что здесь советуют делать профессионалы? Когда будете откручивать второй винт, второй рукой пассатижами, обязательно придерживайте жилу. В момент ослабления контакта, проводник может выскочить или отпружинить в самую неожиданную сторону.

Вы заранее должны предвидеть и предотвратить эту ситуацию. Особенно это касается случаев, когда питающая жила в натяжку идет отводом от ореха с подъездного стояка.

Без пассатиж с изолированными ручками проводники в щитовой лучше не трогать. Даже в перчатках.

Если же сделать этого не возможно, по причине недостатка места, то все операции по перемещению проводников, старайтесь проделывать одной рукой. Вторую при этом следует спрятать за спину.

Если вы фазный провод не откручиваете, а выкусываете бокорезами, делайте это как можно дальше от металлической планки в щитке. Так как в момент перекусывания жилы, лезвия кусачек автоматически оказываются под напряжением.

И если вы ими случайно коснетесь любой части корпуса, будет большой бада-бум! Так как все металлические детали в эл.щитовой являются общим нолем. Соответственно, случайное соприкосновение с ними, тут же вызовет короткое замыкание.

Причем в общем щитке со счетчиками других квартир, это однофазное КЗ, быстро может перейти в межфазное, с гораздо более серьезными последствиями.

После того, как опасный провод демонтирован, на его конец одевается кембрик, кусок термоусадки или он просто обматывается изолентой.

Ваша задача — изолировать его любым доступным способом, пока вы будете менять автомат.

При замене трехфазного вводного модульного автомата под напряжением, все эти операции проводятся поочередно с каждой фазой.

Только не забудьте отметить и запомнить фазировку и правильное расположение фаз.

Когда позволяет запас, отсоединенный проводник отведите как можно дальше. При этом будьте осторожны с его вторым концом, которым он подключен, например к пакетнику или ореху в стояке.

При сильных изгибах жила может отломиться или просто выскочить из плохо зажатого контакта. И тогда делов у вас прибавится.

Если подобная неприятность все же случилась на орешке, то пересоединить на нем провод без погашения всего стояка не получится. В этом случае гораздо безопаснее немного раскошелиться и купить один прокалывающий зажим.

Такими подключают под напряжением вводной кабель на проводах СИП.

Он имеет специальную конструкцию с прокалывающими зубьями. За счет них, вам даже не придется снимать изоляцию с основной фазы по стояку.

Нередко бывают случаи, когда нужно перебрать всю 3-х фазную щитовую в подъезде, а отключения не дают.

В такой ситуации, откусываете старые отводы от стояка, выполненные на орехах и выкидываете все лишнее. Далее без напряжения, спокойно и безопасно собираете новую схему и подключаете все заново к стояку через прокалывающие зажимы.

Но вернемся к нашему автомату. После удаления проводов с него, снимаете старый автомат по инструкции описанной в самом начале. Монтируете на его место новый.

Подключаете к нему сначала провод без напряжения, а затем, сняв изоляцию (кембрик, термоусадку) с кончика фазной жилы, аккуратно пассатижами заводите ее в автомат.

Все что осталось — это хорошо затянуть контакты. Включаете нагрузку и проверяете работоспособность аппарата.

Перед монтажом

Необходимо произвести тщательный осмотр автомата на предмет возможных повреждений корпуса. Рекомендуется, также, несколько раз пощелкать выключателем, проверить, работу механизма «вкл-выкл». Сразу же перед установкой нужно проверить маркировку автомата, сравнить ее с параметрами подключаемой электрической сети.

Непосредственно к сети подсоединяется с помощью медной проволоки или шин. Подвод напряжения к устройству осуществляется только с верхней стороны. В- отдельных случаях допускается подводка напряжения снизу при условии соблюдения дополнительных мер электробезопасности. В соответствии с требованиями Правил устройства электроустановок автоматы подсоединяются к сети так, чтобы винтовая гильза была без напряжения при выкрученной пробке. При использовании одностороннего питания, токоподающий проводник подсоединяется к неподвижным контактам выключателя.

Основные виды выключателей света

Существуют два основных вида конструкции крепления на стену, которых принципиально отличаются:

• для скрытой проводки,
• для наружной проводки.

Для того чтобы не допустить ошибок:

• короткого замыкания,
• перегорания дорогостоящих осветительных приборов, энергосберегающих, светодиодных или люминесцентных ламп,
• сгоранию изоляции в распределительной коробке или стене,
• поражения электрическим током.

Необходимо:

1. Ознакомиться с основными правилами мер безопасности. Перед тем как снять выключатель, надо изучить конструкции их крепления и подключения. Изделия для наружной проводки крепятся обычными дюбелями и саморезами, через крепежные отверстия корпус прижимается к стене. Для моделей внутренней проводки технологии крепления сложнее. В конструкции корпуса предусмотрен механизм раздвижных планок, которые фиксируют корпус с двух противоположных сторон в заранее проделанном отверстии диаметром от 67-70 мм.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют ‘Экономитель энергии Electricity Saving Box’. Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

1. Независимо от типа переключателя света, с какой целью приходится его разбирать, в первую очередь на распределительном щите, отключается защитный автомат. Это делается в целях безопасности, чтобы исключить возможность поражения электрическим током работающих людей. Надо убедиться в правильности сделанных отключений, щелкните клавишами несколько раз, осветительные приборы не должны работать. На автомат защиты в распределительном щите по требованиям ПУЭ (Правила устройства электроустановок) надо повесить табличку «не включать работают люди». Желательно закрыть шкаф и держать ключи у себя, чтобы посторонние не имели доступа к переключениям. Выполнив эти мероприятия можно приступать к разборке самого выключателя.

Почему необходимы знания об электрике

Информации об электрических устройствах, известной со школьных уроков физики, для практического применения недостаточно.

Рядовой потребитель чаще сталкивается с автоматическими выключателями, так как именно они срабатывают в связи с сетевыми перегрузками. Недостаточно просто вернуть рычажок в привычное положение, нужно обязательно разобраться в причинах отключения, иначе в ближайшее время ситуация может повториться.

Нужно ли уметь самостоятельно менять автоматику? Рекомендуем для начала изучить теорию, а при первом же отключении – и практику.

Дело в том, что не всегда существует возможность быстрой помощи профессионалов: в выходной день электрики отдыхают наравне с остальными. А если дом находится на даче или в деревне, лучше познакомиться с электросетью и сопутствующими устройствами досконально.

Установка автоматов

Установку автоматов должен предварять анализ планируемого к использованию электрооборудования. Если выполняется разводка электрики в новострое – чаще всего делают большое количество автоматов, чтобы каждый отвечал за одну или несколько позиций.

Рекомендуется делать отдельный автомат для освещения (можно выключить розетки для ремонта или обеспечения безопасности детей), мощных электроприборов (электрическая печь, водонагреватель, кондиционер), холодильника. Также желательно выполнять зонирование розеток, например, розетки кухни отдельно от розеток ванной.

Определившись с количеством автоматов, необходимо подобрать щиток нужного размера и разместить в нем все автоматы.

Основные ошибки при подключении автоматов

• Разберем ошибки, которые наиболее часто встречаются:
• подключение концов жил гибкого многожильного провода без оконцевания;
• попадание изоляции под контакт;
• подключение жил разных сечений на одну клемму;
• пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

1. Пример подключения автоматических выключателей перемычками из разных сечений кабеля:
2. На первый автомат приходит «фаза» проводом 4 мм2,
3. а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Переходим к подключению автоматического выключателя

Если на вашем питающем проводе имеется напряжение, перед поведением работ его необходимо отключить. После чего  убедиться в отсутствии на подключаемом проводе с помощью указателя напряжения. Для подключения мы используем провод ВВГнгП 3*2,5 трехжильный, сечением 2,5 мм.

Подготавливаем подходящие провода к подключению. Наш провод имеет двойную изоляцию, общую наружную и разноцветную внутреннюю. Определимся с цветами подключения:

• синий провод — всегда ноль
• желтый с зеленой полосой —  земля
• оставшийся цвет, в нашем случае черный, будет фазой

Фаза и ноль подключаются на клеммы автомата, земля отдельно на проходную клемму. Снимаем первый слой изоляции, отмеряем нужную длину, откусываем лишнее. Снимаем второй слой изоляции с фазного и нулевого провода, примерно 1 сантиметр.

 Раскручиваем контактные винты и вставляем провода в контакты автомата. Слева подключим фазный провод, а справа нулевой. Отходящие провода должны быть подключены так же. После подключения обязательно повторно проверьте. Внимательно нужно проследить за тем, чтобы в зажимной  контакт случайно не попала изоляция провода, так как из-за этого медная жила будет иметь плохой прижим к контакту автомата, от чего провод будет греться, контакт подгорать, а итогом станет выход автомата из строя.

Вставили провода, затянули с помощью отвертки винты, теперь необходимо убедиться в надежной фиксации провода в контактном зажиме. Проверяем каждый провод в отдельности, немного качаем его влево, вправо, тянем вверх из контакта, если провод остался неподвижен, контакт хороший.

В нашем случае используется трехжильный провод, помимо фазы и нуля присутствует жила заземления. Она ни в коем случае не подключается через автоматический выключатель, для нее предусмотрен проходной контакт. Внутри он соединен металлической шиной, для того чтобы провод без разрыва проходил к конечному месту назначения, как правило это розетки.

Если под рукой нет проходного контакта, можно просто скрутить приходящую и отходящую жилу между собой обычной скруткой, но в этом случае ее нужно обязательно хорошо протянуть плоскогубцами. Пример изображен на картинке.

Проходной контакт устанавливается также легко как и автомат, он защелкивается на рейку легким движением руки. Отмеряем необходимое количество провода заземления, откусываем лишнее,  снимаем изоляцию (1 сантиметр) и подключаем провод в контакт.

Незабываем убедиться в хорошей фиксации провода в контактном зажиме.

Подходящие провода подключены.

В случае срабатывания автомата напряжение остается только на верхних контактах,  это полностью безопасно и предусмотрено схемой подключения автоматического выключателя. Нижние контакты в этом случае будут находится в полном разрыве от электрического тока.

Подключаем отходящие провода. К слову, отходить эти провода могут куда угодно на свет, розетку или непосредственно на оборудование, например, на электрический водонагреватель или электро плиту.

Снимаем наружную изоляцию, отмеряем необходимое для подключения количество провода.

Снимаем изоляцию с медных жил и подключаем провода к автомату.

Подготавливаем провод заземления. Отмеряем нужное количество, зачищаем, подключаем. Проверяем надежность фиксации в контакте.

Подключение автоматического выключателя подошло к своему логическому завершению, все провода подключены, можно подавать напряжение. В данный момент автомат находится в отключенном положении вниз (отключено), можем смело подавать на него напряжение и включать, для этого переводим рычаг в положение вверх (включено).

Подключив автоматический выключатель своими руками мы сэкономили:

• вызов специалиста электрика — 200 рублей
• установка и подключение двухполюсного автоматического выключателя — 300 рублей
• установка DIN рейки — 100 рублей
• установка и подключение проходного контакта заземления 150 рублей

ИТОГО: 750 рублей

*Стоимость услуг электромонтажа приведена из таблицы расценок
