Недостатки электроинструмента и срок службы
Общеизвестно, что далеко не всякий инструмент снабжен подобными схемами плавного пуска. В основном они идут в дорогих моделях известных брендов Bosch, Hilti, DeWalt. Причем как в сетевой линейке, так и в аккумуляторной.
Электроинструмент без такого устройства имеет кучу недостатков:
искрение якоря на коллекторе с выгоранием ламелей якоря
выгорание щеток и более быстрое их стачивание
чаще выходят из строя обмотки ротора и статора
токовый бросок в общую электросеть
удары шестерней друг о друга и более быстрое их срабатывание
опасный рывок при запуске, вырывающий инструмент из рук и повышающий травмоопасность
При работе с торцевой пилой имеющей ПП, диск не будет сбиваться с подготовленной точки реза
Что немаловажно для непрофессиональных столяров
Если у вас на даче или в доме на начальном этапе строительства еще нет электроэнергии и вы пользуетесь генератором, то рано или поздно поймете, что без БПП (блока плавного пуска) с резкими начальными токами, генератор долго не протянет. Поэтому такая штука способна сберечь не только инструмент, но и аварийные источники питания.
Можно конечно самостоятельно встроить БПП во внутрь той же болгарки или торцовки, однако разбирать технику и ковыряться во внутренностях охота далеко не каждому.
Плюс ко всему прочему, вскрытие нового корпуса влечет за собой потерю гарантии. Поэтому лучшее применение для блока KRRQD12A — это внешнее подключение.
Только имейте в виду, подходит он для коллекторных двигателей. Для асинхронных нужен частотник с другими принципами регулирования.
Данная коробочка рассчитана на ток 12 Ампер.
Есть и более мощная модель на 20А.
Что характерно, габариты у них одинаковые, а разница в цене пару десятков рублей.
Казалось бы лучше взять ее, но для стандартной розетки в 16А более выгоден первый вариант. Не будет желания подключать более мощную нагрузку и тем самым подпалить все контакты.
Мастера самоделкины конечно собирают подобные схемки и своими руками, на основе тиристоров ВТА 12-600 или других, конденсаторов, динистора и парочки мелких резисторов. Примеров схем в интернете можно найти множество.
Частые неисправности, причины
Болгарка может не набирать положенные нормативным режимом обороты, работать с самопроизвольным их изменением, с рывками и в крайних случаях вообще прекращать вращаться. При наличии опции регулировки оборотов она может не реагировать на изменение положения указателя режимов работы.
Некоторые виды неисправностей и способы их устранения рассмотрены в представленных видео.
Не набирает обороты
Болгарка модели Макита, работающая от аккумуляторов, в следующем видео не набирала величину рабочих оборотов. Первая причина, которая приходит в голову, — разряжены батареи аккумулятора, не подтвердилась. При разборке инструмента были обнаружены неисправные щеткодержатели. Попадание посторонней маслянистой жидкости внутрь щеточно-коллекторного узла вызвало разрушение щеток и оплавление пластиковой конструкции щеткодержателей.
Автор вместо дефектного поставил новый узел крепления щеток
Важно: графитовую пыль от разрушенных щеток следует тщательным образом убрать со статора и ротора, поверхность коллектора зачистить наждачным полотном и желательно заполировать
Не развивает обороты и дымит
Стабильность оборотов рабочего вала шпинделя во многом зависят от наличия неисправностей составляющих компонентов электрической части болгарки. В следующем видео сгорела обмотка статора, вследствие чего произошло задымление, и болгарка перестала вращаться. Выход из строя статора легко определить визуально: обрывы проводов, горелая изоляция.
Автор имел в запасе бывший в употреблении, но вполне рабочий статор, поэтому устранил дефект заменой вышедшего из строя.
Греется
Плохой контакт в соединениях электрической части болгарок, приводит к сильному нагреву корпуса, образованию повышенной силы искры из-за отклонения от номинальных значений электрических параметров. В следующем видео отгорели контакты на щеткодержателях. Возможно это произошло из-за нарушения расположения щеток, что приводило к большому образованию графитовой пыли и созданию дополнительного сопротивления на коллекторном узле. Автор предложил вариант более надежного соединения контактов и выправил расположение направляющих для щеток.
Теряет обороты под нагрузкой
В следующем видео болгарка при работе самопроизвольно меняла обороты, от случая к случаю имели место рывки. При этом опция регулировки оборотов на болгарке отсутствовала. Один такой рывок привел к поломке отрезного диска. После чего было принято решение найти и устранить неисправность. Диагностика электрической части при прозвонке мультиметром выявила, что из строя вышла кнопка включения (пуска).
Так как такие кнопки обычно не пригодны к ремонту (при разборке ее обнаружился полностью сработавшийся контакт), автор нашел замену. Функционально новая кнопка дублировала старую, однако несколько отличалась по габаритам. Автор удачно выбрал для нее новое месторасположение и болгарка восстановила свою работоспособность.
Самодельные варианты
Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.
Простейшая схема
УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.
Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.
Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).
Плавный пуск на микросхеме
Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.
Схема 2. Схема плавного пуска электроинструмента
Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.
При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.
Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.
Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.
Originally posted 2018-07-04 07:37:29.
Пускатели для болгарок с симистором на 20 А
Устройства с симисторами на 20 А подходят для профессиональных болгарок. У многих моделей применяются контакторные резисторы. В первую очередь они способны работать при высокой частоте. Максимальная температура пускателей равняется 55 градусам. У большинства моделей хорошо защищен корпус. Стандартная схема устройства предполагает применение трех контакторов емкостью от 30 пФ. Эксперты говорят о том, что устройства выделяются своей проводимостью.
Минимальная частота у пускателей составляет 35 Гц. Работать они способны в сети постоянного тока. Подключение модификаций осуществляется через переходники. Для моторов на 200 Вт хорошо подходят такие устройства. Фильтры довольно часто устанавливаются с триодами. Показатель чувствительности у них равняется не более 300 мВ. Довольно часто встречаются проводные компараторы с системой защиты. Если рассматривать импортные модели, то у них имеется интегральный преобразователь, который устанавливается с изоляторами. Проводимость тока обеспечивается на отметке 5 мк. При сопротивлении 40 Ом модель способна стабильно поддерживать большие обороты.
Схема плавного пуска электродвигателя болгарки своими руками
У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.
Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.
Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.
Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.
Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.
Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.
- Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
- Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
- Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
- Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
- Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.
Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.
У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.
Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.
К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

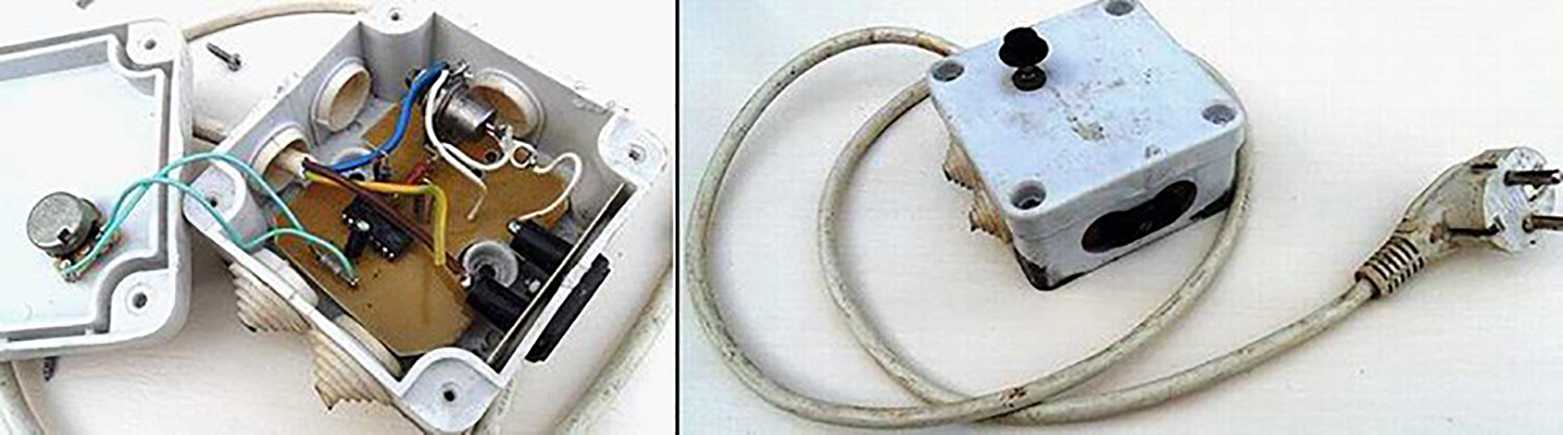

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.
Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.
Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).
Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.
Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.
Модели на болгарку 600 Вт
Для болгарок на 600 Вт применяются пускатели с контактными симисторами, у которых перегрузка не превышает 10 А. Также стоит отметить, что есть много устройств с обкладками. Они выделяются защищенностью и не боятся повышенной температуры. Минимальная частота для болгарок на 600 Вт равняется 30 Гц. При этом сопротивление зависит от установленного триода. Если он применяется линейного типа, то вышеуказанный параметр не превышает 50 Ом.
Если говорить про дуплексные триоды, то сопротивление при высоких оборотах может доходить до 80 Ом. Очень редко у моделей встречаются стабилизаторы, которые работают от компараторов. Чаще всего они крепятся сразу на модули. Некоторые модификации делаются с проводными транзисторами. У них минимальная частота стартует от 5 Гц. Они боятся перегрузок, но способны поддерживать большие обороты при напряжении 220 В.
Читать также: Провод в силиконовой изоляции маркировка
Плавный пуск —
В нашем сервисном центре, можно отремонтировать триммер, газонокосилку, дрель, пылесос, шуруповерт, снегоуборщик, виброплиту, затирочную машину, минимоку, перфоратор. Мы предлагаем качественныей ремонт с предоставлением гарантии на выполненные работы. В нашем сервисе, можно произвести гарантийный ремонт инструмента Bort, Stomer, Defort, Makita, Dolmar, Ермак, Зубр, Grinda, Uragan, Stayer.
ООО «Интернет-Запчасти» является официальным дилером и представителем компании Continental Contitech, в направлении промышленных приводных ремней, различных типов и размеров.
У нас можно купить двигатель Loncin и запчасти для двигателя Loncin. Наша компания постоянно работает над расширением ассортимента, на данный момент мы готовы предложить более 2500000 миллионов запасных частей для инструмента, оборудования и малой механизации.
Схема устройства для болгарки с симистором на 10 А
Схема плавного пуска болгарки, своими руками изготовленного, предполагает применение контактных резисторов. Коэффициент полярности у модификаций, как правило, не превышает 55 %. Многие модели производятся с блокираторами. За защиту устройства отвечает проводной фильтр. Для пропускания тока используются трансиверы низкой частоты. Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор в данном случае выступает стабилизатором. При подключении модели выходное сопротивление при перегрузке 10 А должно составлять около 55 Ом. Обкладки для пускателей подходят на полупроводниковой основе. В некоторых случаях устанавливаются магнитные трансиверы. Они хорошо справляются с малыми оборотами и могут поддерживать номинальную частоту.
Зачем понадобился плавный пуск двигателя
Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.
Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.
Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.
Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.
Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…
Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:
- схема «звезда-треугольник»
- система плавного пуска (мягкий пуск)
- частотный преобразователь (инвертор)
В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.
Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.
Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.
Пошаговая инструкция модернизации обычной переноски

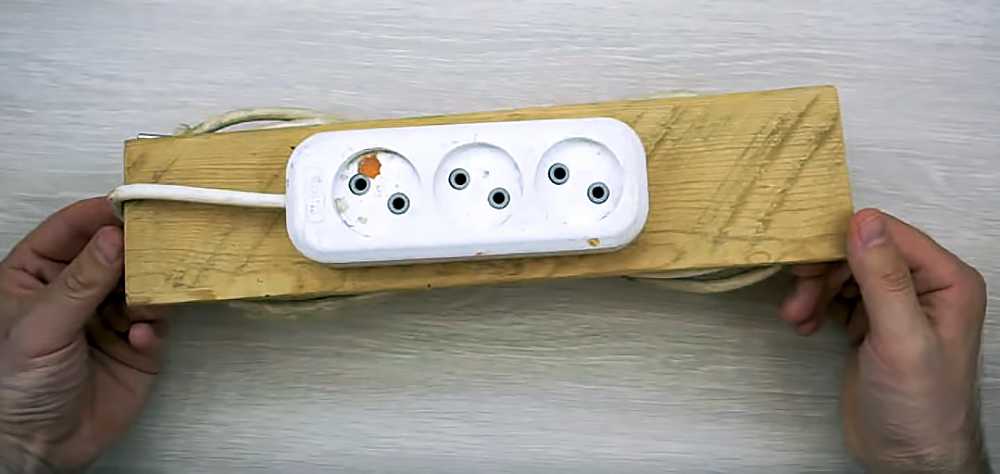

Мое усовершенствование обычного удлинителя состояло из простых действий. Опишу весь процесс по-порядку:

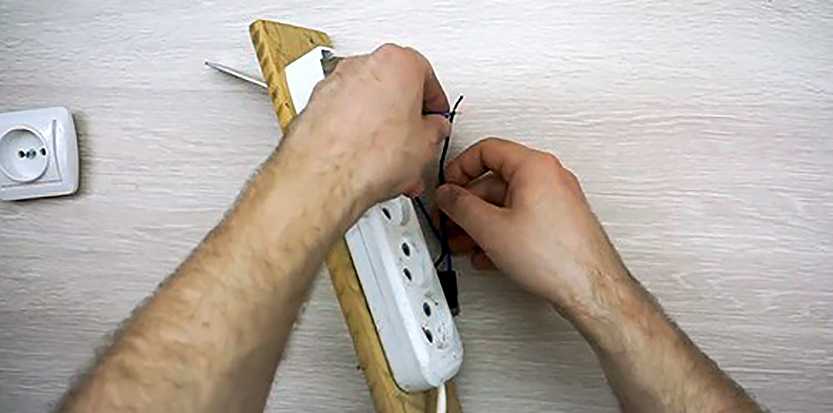

Разобрал имеющуюся переноску и осмотрел ее содержимое.
Сделал в корпусе отверстие, предназначенное для провода, соединяющего с розеткой наружного монтирования.
Зачистил с обоих концов ПВС 3*2,5.
Припаял провода к контактным клеммам электроудлинителя.
Зафиксировал переноску на деревянной планке и закрыл верхнюю часть.

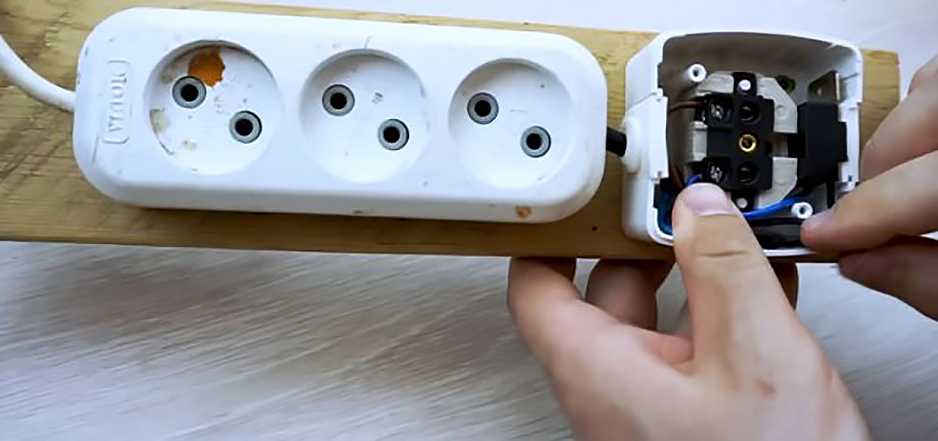

Ввел кусочек провода в корпус дополнительной наружной розетки, который прикрутил к той же дощечке. Зачистил концы провода.
Подключил БПП ( как видно из схемы выше — последовательно ), прочно пропаял места соединений провода от удлинителя с блоком и изолировал термоусад о чной трубкой (вместо нее можно задействовать изоляционную ленту).

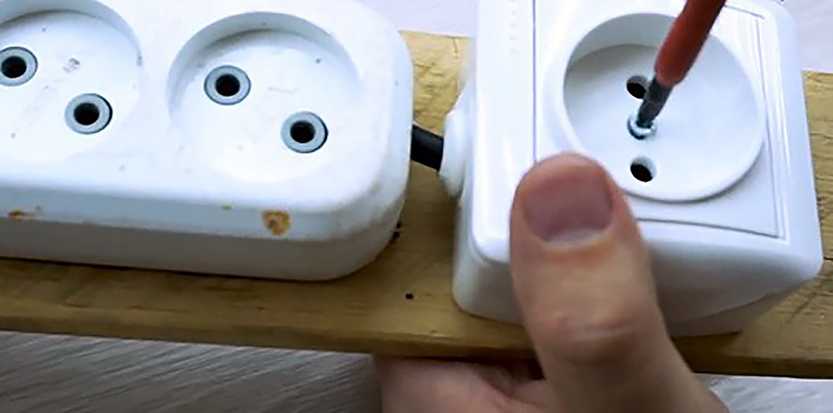

Аккуратно в ставил в корпус внешней розетки блок и контактные клеммы. Все легко помещается внутрь.
Закрыл крышку розетки и проверил работоспособность своего устройства.
Получилась универсальная и удобная конструкция. Мастер может использовать ее в разных режимах ( плавно запуска ть лю бой э лектроприбор или обычным способом), а также носить и применять повсюду: дома, в гараже, на даче и т.д.
В качестве альтернативы предлагаю еще один вариант усовершенствованной переноски с БПП и регулятором скорости оборотов.
Эта схема способствует плавной работе инструментов, с их выходом на номинальную частоту вращения. Что касается времени разгона, то заявленная скорость достигается быстрее или медленнее в зависимости от имеющегося конденсатора С3. Регулировать частоту вращения призван переменный резистор R2.
БПП можно установить и в рукоятку электрического инструмента. Но эта манипуляция сложнее, к тому же можно лишиться права на гарантийный ремонт. Целесообразнее приспособить для таких целей разветвительную коробку.
В схеме указан симистор TS122-25-5, однако сгодится и другой , лишь бы класс напряжения был не меньше IV и ток не меньше 1,5-2 номиналов.
Описанное приспособление призвано упростить работу с электроинструментами, повысить ее безопасность, а также увеличить срок эксплуатации применяемых устройств. Эти факторы в сочетании с простотой модернизации переноски позволяют получить необходимую в хозяйстве вещь.
