Как пользоваться индикаторной отверткой

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Проверка мультиметром

Это самый простой вариант для проверки. В этом методе анод и контакты УЭ подключаются к прибору для измерения (мультиметру). Роль постоянного источника тока здесь играют батареи мультиметра. В качестве индикатора – стрелки или цифровые показатели.

Что нужно, чтобы проверить тиристор мультиметром:

1. Подцепить черный щуп с минусом к катоду.
2. Подцепить красный щуп с плюсом к аноду.
3. Один конец выключателя соединить с разъемом красного щупа.
4. Настроить мультиметр для измерения сопротивления, не превышающего 2 тысячи ОМ.
5. Быстро включить и отключить выключатель.
6. Если проход тока удерживается, значит с тиристором всё хорошо. Чтобы его отключить достаточно, отсоединить напряжение от одного из электродов (анод или катод).
7. В случае если удерживания проводимости нет, нужно поменять щупы местами и проделать всё с самого начала.
8. Если перекидывание щупов не помогло, то тиристор неисправен.

Чтобы проверить тиристор не выпаивая, нужно отсоединить УЭ от цепной схемы. Далее нужно проделать все пункты, которые описаны выше.

Роль постоянного источника тока здесь играют батареи мультиметра, в качестве индикатора – стрелки или цифровые показатели

Как проверить выключатель мультиметром

Потребуется выбрать на приборе измерительный режим параметров сопротивления. Далее убедиться в отключении автомата, осуществляющего питание света. Клеммные выводы присоединяются к проводам тестера. Теперь все готово для определения сопротивления. Значение «ноль» должно наблюдаться во включенном положении, а при отключении обнаруживаем «бесконечность». Если данное условие не соблюдается, потребуется замена или ремонт выключателя после его демонтажа.

Иногда мультиметра в нужный момент нет, и тогда на помощь придет вольтметр. Устанавливаем его для определения работоспособности выключателя в положение замера сетевого напряжения. «Посадка» на клеммные контакты выполняется после отключения подачи питания. Непосредственная процедура замера происходит после включения автомата питания. Обязательное условие – наличие в светильнике как минимум одной исправной лампы. Показатели 220 В должны показываться в отключенном состоянии. При отсутствии напряжения можно утверждать, что поломка будет располагаться за пределами зоны проверяемого выключателя. Исчезновение напряжения наблюдается в противоположном состоянии. Если такие признаки отсутствуют, неисправность точно кроется в контактах.

Посмотрите на правильную проверку выключателя двухклавишного типа с применением мультиметра:

Тестирование энергосберегающей лампы мультиметром

У такой лампы может перегореть:

• спираль накаливания;
• балластная схема.

Что конкретно произошло — понять можно, но лишь разобрав устройство. Взяв в руки лампу, можно заметить в её нижней части маленькую выемку. На фотографии она отмечена стрелочками

Осторожно, стараясь не поломать корпус лампы, в эту впадинку нужно поместить жало отвёртки либо лезвие ножа. После чего корпус слегка нужно приподнять. Главное, делать всё аккуратно, чтобы не разбить колбу

Главное, делать всё аккуратно, чтобы не разбить колбу.

Разобрав устройство, можно увидеть, что все провода внутри просто переплетены друг с другом, не имея никакого термического соединения. Внутри видна плата круглой формы, имеющая потемнение из-за перегрузки. На краях платы установлены штыки в форме квадратов. Это своего рода клеммы. К ним подводятся провода электропитания. Провода просто намотаны на эти клеммы.

Как только провода будут раскручены, каждую из спиралей нужно прозвонить мультиметром. Это позволит определить, какая из них перегорела.

Определившись с тем, что именно сломалось в лампе, мы смело можем заменить вышедшую из строя спираль на рабочую.

Как работает

Полевой транзистор отличается от других разновидностей особенностями своего устройства. Он может относиться к одному из двух типов:

• с управляющим переходом;
• с изолированным затвором.

Первые из них бывают n канальными и p канальными. Первые из них более распространены. Они используют следующий принцип действия.

В качестве основы используется полупроводник с n-проводимостью. К нему с противоположных сторон присоединены контакты истока и стока. В средней части с противоположных сторон имеются вкрапления проводника с p-проводимостью — они являются затвором. Та часть полупроводника, которая между ними — это канал.

Вам это будет интересно Цифровой мультиметр

Транзистор с управляющим переходом

Если к истоку и стоку n канального транзистора приложить разность потенциалов, то потечёт ток. Однако при подаче на затвор отрицательного напряжения по отношению к истоку, то ширина канала для перемещения электронов уменьшится. В результате сила тока станет меньше.

Таким образом, уменьшая или увеличивая ширину канала, можно регулировать силу тока между истоком и стоком или изолировать их друг от друга.

В p-канальных транзисторах принцип работы будет аналогичным.

Этот тип полевых транзисторов становится менее распространённым, а вместо него получают всё большее распространение те, в которых используется изолированный затвор. Они могут относиться к одному из двух типов: n-p-n или p-n-p. У них принцип действия является аналогичным. Здесь будет рассмотрен более подробно первый из них: n-p-n.

В этом случае в качестве основы для транзистора применяется полупроводник p-типа. В него встраиваются две параллельно расположенные полоски полупроводника с другим типом основных носителей заряда. Между ними по поверхности прокладывается изолятор, а сверху устанавливается слой проводника. Эта часть является затвором, а полоски — это исток и сток.

Устройство транзистора

Когда на затвор подаётся положительное напряжение по отношению к истоку, на пластину попадает положительный заряд, создающий электрическое поле. Оно притягивает к поверхности положительные заряды, создавая канал для протекания тока между истоком и стоком. Чем сильнее напряжение, поданное на затвор, тем более сильный ток проходит между истоком и стоком.

Для всех типов полевых транзисторов управление происходит при помощи подачи напряжения на затвор.

Транзистор открыт

Как правильно пользоваться

Во-первых, нужно помнить, что используя индикаторную отвертку, следует держаться на протяжении всей эксплуатации только за изолированные участки инструмента, за исключением случаев, когда электрическая цепь проверяется в обесточенном состоянии.

Перед проведением проверки сети нужно тщательно изучить правила пользования измерительным инструментом, а также понять при каком максимальном пределе мощности она работает, в противном случае отвертка может выйти из строя.

Прежде чем начать работу с данным видом прибора, необходимо убедиться в его работоспособности, проверив на том участке цепи, где точно есть «фаза», находящаяся под напряжением. Также надлежит строго соблюдать меры электробезопасности.

Все виды работ по монтажу и ремонту электросетей производятся в отключенном состоянии. Запрещается при наличии тока в электрической сети разбирать выключатели и розетки.

Проверяем фазу в розетке

Поиск по определению фазы не очень сложный процесс. При этом необходимо знать, что в жилищах в основном используется однофазная электрическая цепь, то есть существуют две токоведущие жилы: одна – фаза, а другая – ноль. Ежели в квартире проходит электрическая цепь с тремя проводами. Тогда кроме фазы и ноля имеется еще и заземление.

Проверка фазы в розетке

На начальном этапе проверки нужно обесточить линию путем отключения автомата. Далее требуется зачистить два провода путем снятия с них изоляционного слоя на 1-2см. Оголенные провода необходимо развести в разные стороны, чтобы после поступления в электросеть напряжения, не было короткого замыкания.

На следующем этапе подается ток путем включения автоматического переключателя. После этого индикаторную отвертку нужно взять за рукоятку, при этом замкнуть цепь посредством пальца и металлической части.

Необходимо знать — запрещается брать инструмент за рабочий элемент, который находиться ниже рукоятки. В случае, когда индикатор загорелся, значит это фазный провод. Если загорание лампочки не произошло, то этот проводник нулевой.

Проверяем цепь на целостность

При диагностировании электросети на целостность, в которой отсутствует напряжение необходимо один конец проводника соединить с жалом отвертки, а другой присоединить к металлической части на рукоятке. Если лампочка индикатора загорится, то эта проводка целая и в ней нет обрыва.

Ищем обрыв цепи

Если подключенные к сети электроприборы не снабжаются током, а на вводе в комнату он есть, то необходимо отыскать разрыв кабеля. Данный инструмент способен обнаружить примерный район обрыва.

Для этого способа в соответствии со схемой электрической цепи нужно провести жалом там, где проложена проводка в стене от распределительной коробки к розетке. Если индикатор перестал светиться, то в том месте предположительно имеется обрыв.

Проверяем удлинитель

Чтобы проверить работоспособность обыкновенного бытового удлинителя, нужно, вставить тестер в одно из его отверстий, а потом в другое.

Если в одном есть ток, а в другом нет, то все работает правильно.

Второй вариант проверки чуть сложнее и для него, нужно обесточить удлинитель.

Затем кусочком проволоки замыкаются контакты одной из розеток.

Пальцами берется один электрод вилки, а ко второму нужно прикоснуться отверткой.

Индикатор загорелся – удлинитель исправен.

Дополнительные возможности применения индикатора

Кроме поиска фазы в электросети, индикаторные отвертки обладают и неочевидными функциями.

Подготовка мультиметра к работе

Первым делом извлечём наш мультиметр из упаковки и осмотрим внимательно. На корпусе не должно присутствовать каких-либо повреждений, батарейный отсек должен закрываться плотно. Проверяем качество и целостность щупов и идущих к ним проводов. Если изоляция отсутствует, используем изоленту. Неплохо справится с задачей и термоусадочная трубка. Если на щупах имеются сколы, также их заматываем.

Переключатель режимов выставляем для работы с омами, напротив деления 200 Ом. Кабель чёрного цвета присоединяем к гнезду Com. Кабель красного цвета подключаем в гнездо, где имеются символы тех величин, которые мы собираемся измерять.

Устройство должно отобразить на своём экране цифру «1». Если её нет или отображается что-то другое, пора его ремонтировать. Скрещиваем щупы друг с другом. Единичка меняется на нолик. Если именно так всё и происходит, значит, работа идёт в штатном режиме. Если на экране идёт мельтешение цифр, они бледные, нужно попробовать поменять батарейки. Если попытка не удалась, прибор подлежит ремонту. Для начала тестирования лампы выставляем на тумблере режим поиска обрыва. Данный режим обозначается пиктограммой диода.

Обычный клавишный выключатель

Вначале необходимо получить доступ к клеммам. Для этого, в зависимости от его конструкции, нужно либо просто снять наружную крышку, либо, ослабив распорный крепеж, вынуть корпус из гнезда, не отсоединяя провода, как показано на фото ниже:

Проверка мультиметром

Тестер устанавливаем в режим измерения сопротивления. Отключаем автомат, от которого питается свет. Соединяем измерительные провода прибора с клеммами выключателя. Производим замер сопротивления. В положении «включено», сопротивление должно быть равно нулю, в положении «отключено» — бесконечности. В противном случае, следует демонтировать выключатель для ремонта или замены.

Если нет мультиметра под рукой, проверить работоспособность можно также вольтметром. Включаем прибор в режим измерения переменного сетевого напряжения. Отключив питание, «садимся» на клеммы. Включаем автомат питания и производим замер напряжения. При этом, в светильнике должна быть вкручена хотя бы одна исправная лампа. В положении «отключено» прибор должен показать сетевое напряжение, т.е. около 220 В. Если в этом режиме напряжение отсутствует, причина неисправности находится вне выключателя. В положении «включено» напряжение на клеммах должно исчезнуть. Если этого не произошло – причина в контактах.

На видео наглядно показано, как проверить двухклавишный выключатель света мультиметром:

Использование индикаторной отвертки

Нужно проверить индикатором наличие фазы на клеммах, когда клавиша в отключенном положении. Автомат, питающий свет, естественно должен быть включен. Напряжение должно быть только на одной клемме. Отсутствие напряжения на обеих клеммах говорит о том, что причина не в выключателе. Затем нужно включить свет и проверить индикатором вторую клемму. Здесь возможны два варианта, в зависимости от того, нулевой или фазный провод разрывается выключателем.

Вариант 1. На разрыв, как и положено, проходит фазный провод, нулевой провод напрямую заведен в светильник. В этом случае, когда выключатель включен, напряжение присутствует на обеих клеммах. Если этого не происходит – он неисправен.

Вариант 2. На разрыв заведен ноль, фаза «дежурит» на лампе (лампах). В этом варианте, если включить свет, проверка индикатором покажет отсутствие напряжения на обеих клеммах. Если напряжение остается на одной из клемм, как до включения – выключатель неисправен. Кстати, разрыв нулевого провода и прокладка фазы напрямую к светильнику считается грубой ошибкой, которая чревата поражением электрическим током при замене лампочки или ремонте люстры. Остальные ошибки при монтаже электропроводки мы рассмотрели в отдельной статье!

Проверка лампочкой

О том, как сделать контрольную лампу, мы также рассказывали. Вкручиваем лампочку в патрон, из которого выведено два изолированных провода. Концы проводов зачищаем от изоляции на 5 – 10 мм. Включаем автомат, питающий свет. Аккуратно прикасаемся зачищенными концами проводов к клеммам выключателя (один провод к одной клемме, второй – к другой). Если клавиша в положении «отключено», лампа должна загореться не в полный накал, так как в данном случае, она включена последовательно с лампами освещения. Ее яркость зависит от соотношения ее мощности и суммарной мощности ламп в светильнике. Ели в этом режиме свет не зажигается, причина не в выключателе. Включаем свет и вновь прикасаемся проводами к клеммам. Если наша лампа не зажглась – выключатель исправен, если свет лампы такой же, как и в положении «отключено», причина неисправности в нем.

Более подробно ремонт выключателя света мы рассмотрели в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Как проверить выключатель лампочкой

Контрольная лампочка вкручивается в патрон с парой заизолированных проводов, выведенных из него. Зачистка концов проводов делается на 10 мм. Затем производится включение автомата, предназначенного для питания света. К клеммам выключателя дотрагиваемся зачищенными участками. Загорание должно появиться в отключенном положении клавиши, но не в полную мощность. Это обусловлено последовательным способом включения нашей лампы с другими осветительными элементами. Яркость в таком случае будет пропорциональна соотношению мощности контрольного элемента и суммарной мощности всех других ламп. Отсутствие загорания свидетельствует об исправности выключателя. Теперь выполняем процедуру с включенным светом. Если свет идентичен тому, который имеется при отключенном положении, есть проблемы с выключателем.

Проверка с помощью метода лампочки и батарейки

Для этого метода достаточно иметь под рукой лишь лампочку, батарейку, 3 проводка и паяльник, чтобы припаять провода к электродам. Такой набор найдется в доме у каждого.

При проверке прибора с помощью метода батарейки и лампочки, нужно оценить нагрузку тока сто mA, которую создает лампочка, на внутренней цепи. Применять нагрузку следует кратковременно. При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях.

Проверка методом лампочки и батарейки осуществляется по трём схемам:

• В первой схеме на управляющий электрод положительный потенциал не подается, благодаря чему не пропускается ток и лампочка не загорается. В случае если лампочка горит, тиристор работает неправильно.
• Во второй схеме тиристор приводится в состояние высокой проводимости. Для этого нужно подать плюсовой потенциал на управляющий электрод (УЭ). В этом случае, если лампочка не горит, значит с тиристором что-то не так.
• На третьей схеме с УЭ питание отключается, ток в этом случае проходит через анод и катод. Ток проходит благодаря удержанию внутреннего перехода. Но в этом случае, лампочка может не загореться не только из-за неисправности тиристора, но и из-за протекания тока меньшей величины через цепь, чем крайнее значение удержания.

Так исправность тиристора легко проверить в домашних условиях, не имея под рукой специального оборудования. Если разорвать цепь через анод или катод, у тиристора активируется состояние низкой проводимости.

При использовании данного метода, редко случается короткое замыкание, но чтобы быть уверенным на сто процентов, что его точно не будет, достаточно пропустить ток через все пары электродов тиристора в обоих направлениях

Модель с подсветкой

Встречаются выключатели света, оборудованные подсветкой. Суть этого устройства заключается в том, что параллельно основным контактам монтируется светодиод с резистором или миниатюрная неоновая индикаторная лампа. Схема такого варианта исполнения показана ниже:

Когда освещение выключено, через лампу (или лампы) освещения и светодиод с токоограничивающим сопротивлением проходит ток. Его величина слишком мала, чтобы зажечь свет лампы, но достаточна для свечения светодиода. Таким образом, свет диода помогает найти кнопку включения света в темном помещении. Когда мы включаем светильник, контакты шунтируют светодиод, он обесточивается и гаснет.

Кроме удобства в эксплуатации, такая схема предоставляет возможность проверить состояние контактов выключателя. Ведь схема подсветки представляет собой аналог той самой контрольной лампы, с помощью которой можно проверить обычный выключатель. Например, если вы нажали на клавишу, свет не зажегся, а светодиод не перестал гореть, значит, контакты не замкнулись.

Функциональные возможности разных типов отверток с индикатором

В каждом доме есть минимальный набор нужных инструментов, таких как молоток, гвозди, плоскогубцы.
Вместе с ними должна быть и отвертка с индикатором. Ведь только с ее помощью можно проверить напряжение в розетке, ток, а также расположение проводки и микроволн без вреда для своего здоровья.

Отвертка-индикатор очень проста в использовании, вам не нужно изучать дополнительные схемы и инструкции, разбираться с деталями инструмента. Легко разобраться, как работает индикатор, может даже новичок.

Зажимая кнопку с одной стороны и используя другой конец индикатора для измерения напряжения, мы получаем светящуюся лампочку, которая говорит о присутствии тока. Так работают данные приборы с лампочками и со светодиодными определителями. Транзистор, который также находится в данном типе инструментов, помогает определить обрыв цепи, полярность источника тока и находить месторасположение проводки.

Инструмент со светодиодным индикатором включает в себя батарейку, что увеличивает продолжительность использования прибора. Данным устройством можно не только измерять наличие тока, но и бесконтактным способом проверять целостность проводки и кабеля. Светодиод помогает определить наличие или отсутствие напряжения. Инструкция к нему тоже не нужна.

Все популярней становится электронный индикатор. Он может иметь специальный дисплей, а также выпускаться и без него. Вместо светового, в электронном используют звуковой указатель напряжения, что делает его более удобным в использовании. Иногда к такому прибору прилагается инструкция.

Универсальный индикатор поможет проанализировать проводку и выявить места замыкания. Он очень хорошо справляется в работе с электроприборами и автотранспортом. В данном типе приборов используется и звуковой, и световой определитель.

Она является хорошим помощником при ремонтных работах, помогает разобрать, где какой провод находится, и затем уже проводить подключение осветительных приборов и выключателей.

Например, чтобы вмонтировать розетку в стену, вам понадобятся такие вещи:

• розетка;
• шурупы;
• «стакан»;
• отвертка с индикатором;
• гипс.

Инструмент с обычным индикатором нужно зажимать с одной стороны, и только тогда проводить измерительные действия. Прибор со светодиодом не нужно зажимать, он сам загорится, если вы проверяете фазный контакт. Универсальная отвертка имеет переключатель режимов работы.

Можно выбрать как контактное использование, так и бесконтактное, с высокой или низкой чувствительностью. То, как работает индикаторная отвертка, зависит от ее типа.

Индикаторная отвертка используется в таких случаях:

• проверка цепи с током;
• поиск разрыва;
• диагностика цепи;
• проверка полярности и состояния аккумулятора;
• проверка целостности провода;
• проверка правильности подключения выключателя к фазе.

В каждом из этих случаев придерживайтесь важных пунктов инструкции по технике безопасности.

Если проверять цепь с переменным током, то нужно притрагиваться индикатором к оголенному проводу. Для диагностирования разрыва следует провести боковой стороной индикатора по проводу. Во всех случаях при наличии напряжения произойдет световой или звуковой сигнал.

На корпусе не должно быть трещин или других признаков поломки. Если индикаторная отвертка работает на батарейках, то не стоит забывать об их смене. Для этого даже не нужно инструкции.

Если вы нашли даже незначительную поломку, то лучше сразу выбросить такое устройство. Его можно купить за небольшие деньги, а починка старого инструмента обойдется вам гораздо дороже.

При проверочных работах не стоит спешить. Лучше несколько раз аккуратно перепроверить, чем получить повреждения от тока.

Если вы не уверены в правильности использования того или иного типа индикатора, то лучше обратиться за помощью к специалисту и с ним обсудить, как же нужно использовать данное устройство.

• Порядок работы инструмента
• Применение инструмента

Во время выполнения любых видов ремонтных работ, прежде всего, возникает вопрос электробезопасности. Обусловлено это тем, что неожиданный разряд электрического тока приведет к возникновению травм и прочим неприятным последствиям. Чтобы понять, находятся ли провода под напряжением, поможет обычная индикаторная отвертка.

Применение

Этот тип полупроводниковых элементов первоначально предназначался для применения в производственной сфере, например, для управления электродвигателями станков или других устройств, где требуется плавная регулировка тока. Впоследствии, когда техническая база позволила существенно уменьшить размеры полупроводников, сфера применения симметричных тринисторов существенно расширилась. Сегодня эти устройства используются не только в промышленном оборудовании, а и во многих бытовых приборах, например:

• зарядные устройства для автомобильных АКБ;
• бытовое компрессорное оборудования;
• различные виды электронагревательных устройств, начиная от электродуховок и заканчивая микроволновками;
• ручные электрические инструменты (шуроповерт, перфоратор и т.д.).

И это далеко не полный перечень.

Одно время были популярны простые электронные устройства, позволяющие плавно регулировать уровень освещения. К сожалению, диммеры на симметричных тринисторах не могут управлять энергосберегающими и светодиодными лампами, поэтому эти приборы сейчас не актуальны.

Особенности ремонта

Следует отметить, что существует ряд особенностей в ремонте определенных видов осветительного оборудования. Поэтому далее мы рассмотрим наиболее актуальные из них.

Светодиодной люстры

Отличительной особенностью многих светодиодных люстр является питание полупроводников от пониженного напряжения. Поэтому одной из причин выхода со строя может быть преобразователь.

Рис. 5. Преобразователь в светодиодной люстре

Для проверки работоспособности трансформатора мультиметром прозванивается цепь обеих обмоток, изоляцию по отношению к корпусу и между обмотками. В случае выявления дефекта произведите замену трансформатора, если же преобразователь исправен, проверьте работоспособность светодиодов.

При отсутствии свечения светодиодов проверьте каждый из них мультиметром на исправность.

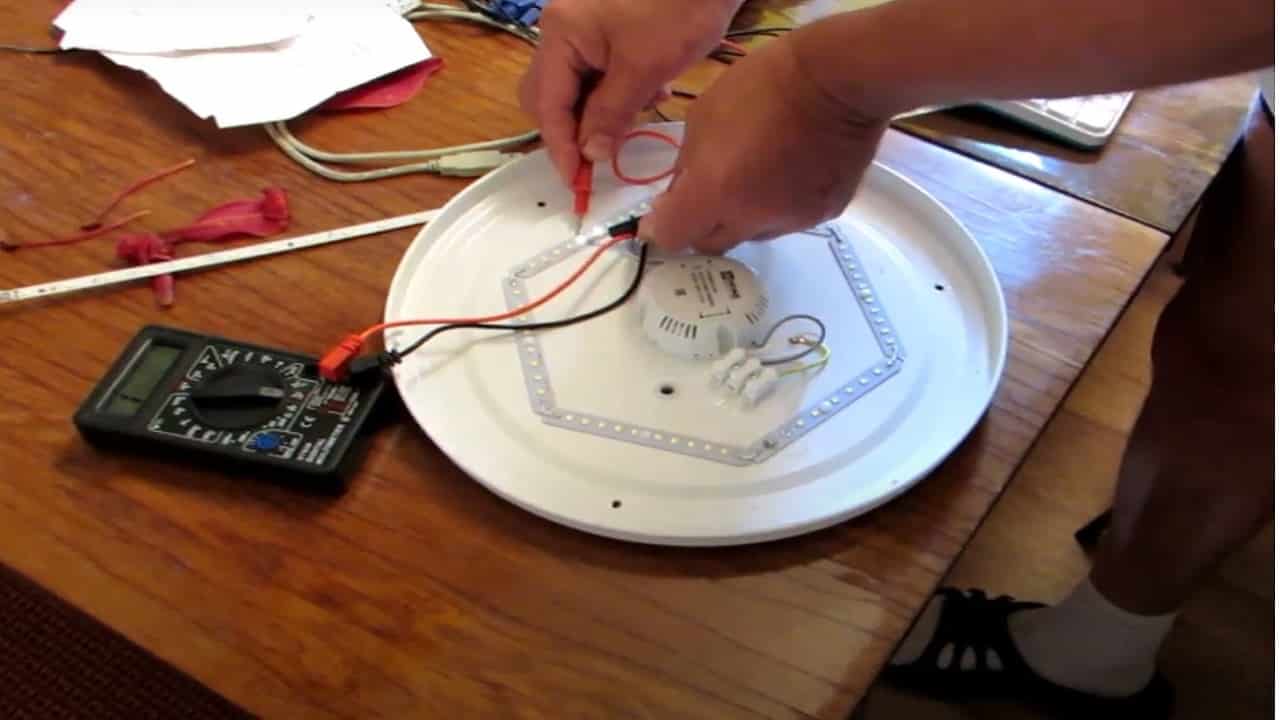

Рис. 6. Проверка светодиодов в светодиодной люстре

 Если таковой в светодиодном светильнике обнаружиться, то эта позиция закорачивается для восстановления целостности цепи.

Галогенной люстры

Отличительной особенностью применения галогенных ламп приборов освещения является цоколь G, GU и другие его производные. Если в ходе проверки оказалось, что все остальные элементы исправны, то скорее всего, причина в плохом контакте ножек и патрона.

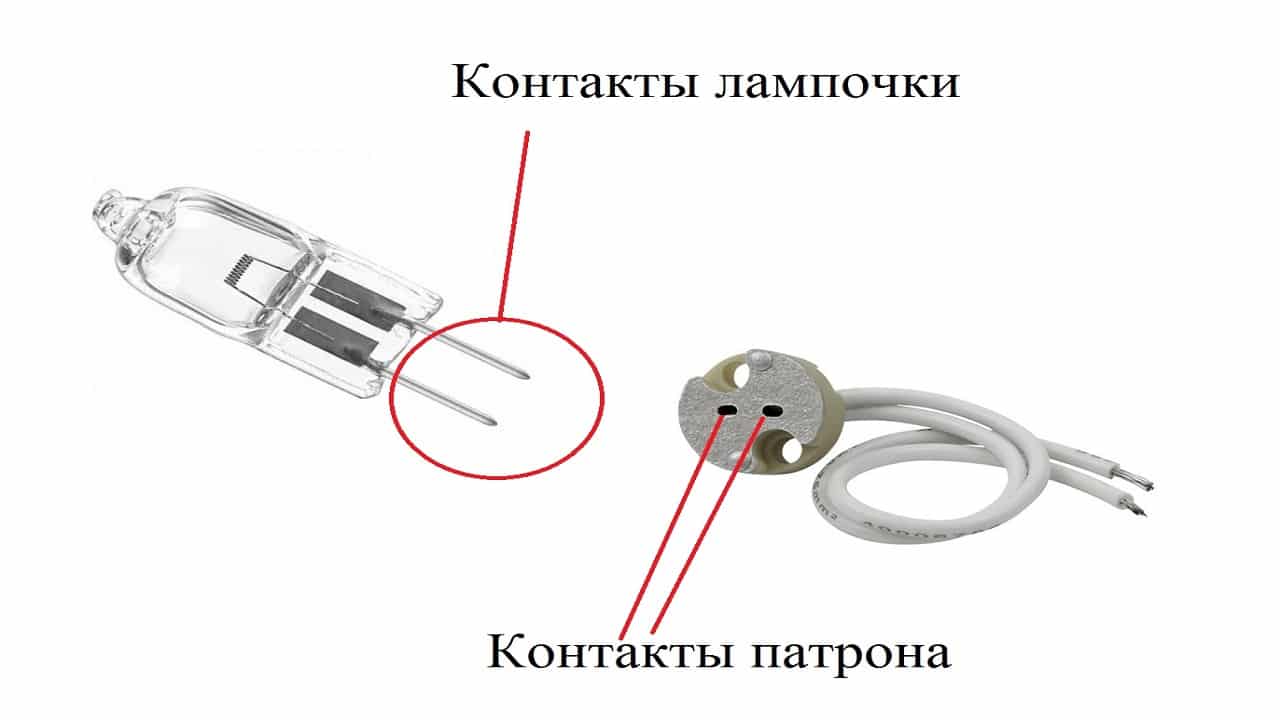

Рис. 7. Ухудшение контактов в галогенной люстре

Для устранения неисправности ножки галогенных лампочек зачищают от окислов.

Люстры с пультом дистанционного управления

Если такой прибор освещения не реагирует на сигналы дистанционного включения, то наиболее простой поломкой будет разряд батареек. Если же пульт дистанционного управления исправно передает сигналы, то следующим этапом выполните проверку:

• электронных трансформаторов – каждый из них отвечает за определенную группу осветительных приборов, к примеру, если не включается светодиодная подсветка;
• подключения контроллера и его состояние – он оперирует свечением светодиодных элементов, поэтому при исправном контроллере все группы светового оборудования работают нормально и вы услышите характерный щелчек, в противном случае ничего не происходит.
• приемная антенна – предназначена для восприятия сигналов от дистанционного пульта и передачи их контроллеру или блоку управления.

Рис. 8. Устройство люстры с дистанционным пультом

Хрустальной люстры

Основной проблемой в ремонте и эксплуатации хрустальных люстр является наличие большого количества хрупких элементов. Замена лампы или устранение других неисправностей ничем не отличается от предыдущих вариантов. Однако перед началом отыскания неполадки следует снять все бьющиеся детали. Если вы этого не сделали и уже повредили какой-то декоративный элемент, то склеить его обратно вам поможет силикатный клей, перед нанесением обязательно обезжирьте поверхность детали.

Люстры с вентилятором

При наличии вентилятора на приборе освещения основной сложностью ремонта или замены ламп является возможность травмирования в случае приведения лопастей в движение. Поэтому питание вентилятора необходимо отключать при помощи клавишного выключателя. Если же вы хотите отремонтировать сам вентилятор, прозвоните цепь его питания и проверьте целостность электропривода, также со строя может выйти регулятор скорости вращения.

Диммер

Устройство, регулирующее яркость свечения ламп, называемое диммером. Он позволяет плавно устанавливать комфортный уровень освещенности в помещении. Как правило, современные модели диммеров имеют электронную начинку. При этом, цепь лампы участвует в работе регулятора и при ее перегорании регулятор может не функционировать. Этим обусловлены особенности проверки такого устройства.

На практике, диммер лучше всего проверить следующим образом: отключаем автомат питания, отсоединяем питающие провода от клемм регулятора и соединяем их между собой. Включаем автомат питания. Если при этом свет зажегся – неисправен регулятор. О том, как отремонтировать диммер мы рассказали в отдельной статье!

Бывает, что причиной неисправности диммера является выход из строя предохранителя. На видео ниже наглядно показывается, как проверить предохранитель в регулятора света:

Еще один нередкий случай — плохой контакт на схеме. Методика проверки диммера предоставлена еще на одном видео примере:

Теперь вы знаете, как проверить выключатель света мультиметром, индикаторной отверткой или же лампочкой. Надеемся, предоставленные инструкции помогли вам определить работоспособность устройства самостоятельно!

Будет полезно прочитать:

Сейчас никого не удивляют блага цивилизации. Приходя в помещение, мы не задумываясь протягиваем руку для того, чтобы включить освещение.

При проведении ремонта или выхода из строя электрик обязан знать, как производится установка выключателя. При ремонте производятся две операции: сначала необходимо удалить неисправное, а затем произвести монтаж коммутационного устройства.

Проверка перед покупкой

Такой проверке каждый электроприбор должен подвергаться при покупке в магазине. В этом случае проверка заключается в подключении осветительного прибора к источнику напряжения и демонстрации всех режимов её работы. Если по какой-либо причине сделать этого не удалось, отчаиваться не стоит. Проверить осветительный прибор можно и самому дома.

Покупка освобождается от упаковки и размещается на рабочем столе, на полу, либо временно подвешивается на небольшой высоте, чтобы с ней удобно было работать. Поскольку люстра еще не включалась в сеть, следует проверить правильность её внутренних соединений, также должна быть выполнена проверка на короткое замыкание. Порядок проверки на работоспособность зависит от того, как выполнена схема внутренних соединений светильника.

Первый вариант — люстра управляется одноклавишным выключателем или диммером. В этом случае общее питание осуществляется только по двум проводам, которые выведены наружу, либо подключены к соединительной колодке, куда подается внешнее питание. Выполняем следующую последовательность действий:

1. Не устанавливая лампы, замеряем сопротивление между двумя выводами люстры мультиметром или тестером.
2. Если прибор показывает наличие короткого замыкания (сопротивление близко к нулю), люстра должна быть разобрана и подвергнута ремонту.
3. При величине сопротивления, стремящейся к бесконечности, устанавливаем лампочки и подаем напряжение по временной схеме через розетку.
4. Если все лампы зажглись, люстра исправна и готова к эксплуатации.
5. В случае отсутствия свечения одной или нескольких лампочек, продолжаем проверку.
6. Отключив питание на светильник, мультиметром или тестером нужно проверить наличие цепи между выводами люстры и контактами её патронов.
7. Если все цепи «прозваниваются», причина заключена в неисправности самой лампы, либо в залипании центрального контактного лепестка патрона. В этом случае, его нужно аккуратно (отключив питание) отогнуть на себя, чтобы обеспечить контакт с цоколем.

Второй вариант — потолочный светильник управляется двухклавишным выключателем. В этом случае имеется три вывода для подключения питания. Один из них является общим и напрямую подключается к нулевому проводу. На два других подается фаза отдельными клавишами выключателя, коммутируя различные группы лампочек. Проверить наличие фазного напряжения на питающем проводе можно индикаторной отверткой.

Проверка на работоспособность проводится в следующем порядке:

1. При отсутствии маркировки, находим общий провод и отмечаем его. Он должен иметь контакт со всеми патронами. Два других провода «звонятся» только с патронами своей группы. Проверка выполняется мультиметром в режиме омметра, либо тестером.
2. Затем нужно проверить сопротивление между общим проводом и двумя другими (вместе или по отдельности).
3. При отсутствии короткого замыкания, можно вкрутить лампы и сделать пробное включение.
4. Подавая напряжение между общим проводом и выводами каждой из групп, убеждаемся в правильном их включении.

Порядок работы инструмента

Самый простой тестер позволяет определить только провод с фазой. Современные модели позволяют определить и провод массы. Более того, современные электротехнические инструменты способны определить наличие напряжения даже в скрытых проводах, находящихся под штукатуркой.

Внешне тестер с индикатором практически не отличается от обычной шлицевой отвертки, однако он имеет корпус из прозрачного пластика. В этом корпусе впаивается маленький резистор, которой соединен с диодной лампочкой. Эта лампочка загорается во время прикосновения рабочего жала к фазе, находящейся под напряжением.

В работе такого фазоопределителя неотъемлемым звеном работы становится сам человек, вернее, один его палец. Большой палец той руки, в которой находится инструмент, необходимо приложить к противоположному концу тестера. При помощи этой процедуры происходит замыкание цепи.

Поскольку встроенный резистор обладает высоким сопротивлением, то сила тока, проходящего в этот момент по телу человека, будет очень маленькой и совершенно безопасной.

Если отвертка вышла из строя по каким-либо причинам, то загорание светового элемента не произойдет. В том случае, если инструмент неисправен, такая отвертка своими руками не ремонтируется, а подлежит только полной замене. Не стоит опасаться сломанного тестера, никакой угрозы для здоровья человека он не представляет.

No tags for this post.
