Зачем подключать автоматы через гребенку и как это сделать правильно

Лучшие производители

На рынке сейчас представлено огромное количество соединительных шин, выпускаемых различными производителями, от мировых корпораций и до локальных компаний. Однако существуют производители, зарекомендовавшие себя наилучшим образом, чью продукцию можно покупать без опасений за ее качество, производительность и надежность.

На данный момент на мировом рынке одним из лидеров и известнейшим производителем силового оборудования и в том числе соединительных шин является швейцарская компания АВВ. Продукция фирмы отличается надежностью, безопасностью и износостойкостью.

Также популярна и продукция французского бренда Legrand, специализирующегося на выпуске электротехнических изделий. Выпускаемые компанией изделия соответствуют новейшим европейским стандартам качества и могут с одинаковым успехом применяться как в простых квартирных щитках, так и на крупнейших производствах.

На внутреннем рынке одним из ведущих производителей и поставщиков электрооборудования на данный момент является компания ИЭК, добившаяся своего успеха благодаря крайней доступности продукции для потребителя и дважды становившаяся лауреатом премии «Марка № 1 в России».

Успешно конкурирует с брендом ИЭК Курский электроаппаратный завод (КЭАЗ), существовавший еще в СССР. Выпускаемая заводом продукция отличается надежностью, долговечностью и сравнительно доступной ценой, а линейка выбора на данный момент является одной из самых больших на внутреннем рынке.

Также хотелось бы отметить и достаточно известную в России китайскую компанию EKF electrotechnica. Цена и качество производимых ею изделий сравнимы с параметрами продукции бренда ИЭК, однако пятилетний гарантийный срок заставляет многих выбрать эту компанию.

Щиток электрический под счетчик и автоматы — выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

Использование соединительных шин

Промышленность предлагает два типа «гребенок» для соединения модульных коммутационных аппаратов. У одного типа шин-гребенок контакты выполнены в форме штырьков. У другого типа контакты имеют форму вилки.

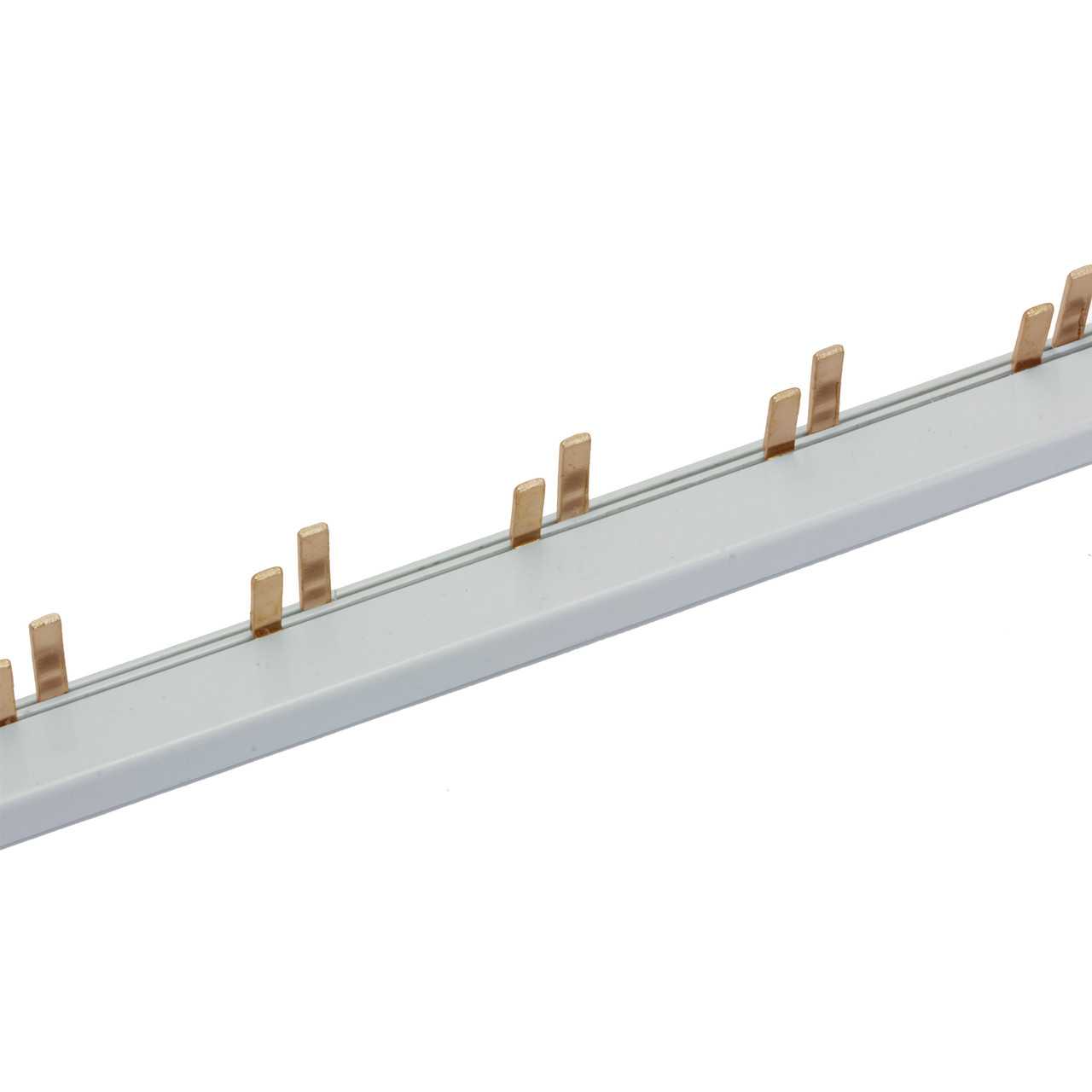

Гребенки состоят из токопроводящих шин (обычно медных) с контактами и пластикового изолирующего корпуса. Расстояние между контактами равно ширине одного модуля и составляет 18мм. Соединительные шины могут иметь от 1 до 4 полюсов.

Каждый полюс укладывается в отдельный паз корпуса и оказывается надежно изолированным от других токопроводящих шин. С помощью шины-гребенки можно соединять как однополюсные автоматические выключатели, так и трехфазные УЗО.

Соединительные шины выпускаются на 12, 24, 36 или 48 модулей. Шины можно разрезать для получения нужного количества модулей. Для резки можно использовать любой подходящий инструмент, например ножовку по металлу.

На корпусах шин маркируются следующие технические характеристики:

рабочее напряжение;

номинальный ток;

сечение токопроводящих шин.

Штырьковые соединительные шины подходят ко всем типам модульных коммутационных аппаратов. Для использования шин с вилочными контактами автоматы должны иметь специальные клеммы.

Применение гребенок требует больших материальных затрат, чем применение проволочных перемычек. Однако использование соединительных шин значительно сокращает время выполнения монтажных работ.

К тому же монтаж, выполненный с помощью гребенок, выглядит более эстетичным. В шкафах и щитах появляется больше места.

К недостаткам применения соединительных шин следует отнести невозможность замены несправных автоматов или УЗО без отключения соседних коммутационных аппаратов.

Подводя итог можно сказать, что использовать перемычки лучше при малом количестве модульных аппаратов на рейке. В случае большого объема монтажа целесообразно применять соединительные шины.

Особенности монтажа

Сечение перемычек или шин между защитными автоматами подключенных к одной фазе делается из расчетов относительно переключателя, через который проходит самый большой ток нагрузки. Эту ошибку часто допускают не опытные монтажники, если поставить перемычки в цепи из расчета на токи автомата рассчитанного на 10А, а в цепи будет нагрузка в 25А, то контакты на этом автомате обязательно будут выгорать. Фабричные шины делаются одним сечением по всей длине, соблюдая правило установки исходя из максимального тока нагрузки, в цепи автоматов сборка будет функционировать долго.

Расстояние между штыревыми отводами на шинах

В некоторых случаях, когда автоматические выключатели на одной рейке надо подключить к одной фазе, а формы и габариты их отличаются. Появляются проблемы, контакты шины могут не совпадать с клеммами автоматов, в этом случае соединения делаются многожильными или одиночными проводами. В данной ситуации допускается использовать перемычки различного сечения с учетом последовательности подключения защитных автоматов. В первую очередь подключается автомат самой большой мощности, потом меньше и последним в цепи автомат с минимальным значением токовых нагрузок. По мере снижения номинала автоматов, уменьшается допустимое сечение проводов на перемычках.

ток (А)	Мощность в 1 фазе (кВт)	Мощность 3- фазной сети (кВт)	Необходимое сечение проводов (мм2)
—	—	—	медных
1	0,21	0,51	1.1
2	0,41	1,1	1,1
3	0,71	1,6	1,1
4	0,91	2,1	1,1
5	1,1	2,5	1,1
6	1,4	3,3	1
8	1,6	5,2	1,5
10	2,3	5,4	1,5
16	3,4	8,5	1,5
20	4,5	10,4	2,5
25	5,4	13,2	4.1
32	7,1	16,7	6,1
40	8,7	21,2	10
50	11,1	26,4	10
63	14	33,3	16
80	17,5	52,6	25
100	22,1	65,	35

Монтаж перемычек в однофазных сетях не значительно отличается от установки перемычек в трехфазных цепях. Однофазные линии разделяют на группы подключением одиночных автоматов к одной фазе. В случае с трехфазными цепями, подключаются тройные, комбинированные автоматы, в то же время допускается возможность подключения одиночных автоматов защиты на каждую фазу в отдельности.

Методы совмещения

Гребенка

Чтобы правильно соединить автоматы, хорошо применить шину или гребёнку, которая подбирается в зависимости от числа фаз:

• для цепи однофазной  подходит двухполюсная, а также однополюсная модель;
• трёхфазной – четырёх и трёхполюсная.

Установка отличается несложностью. Под необходимое количество автоматов подбирают определённую модель гребёнки с требуемым числом полюсов.

При выборе гребёнки с максимальным числом контактов, следует устранить излишки, используя ножовку. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты. Установка выходов осуществляется соответственно схем.

Перемычки

Соединение автоматов посредством перемычек используется, когда выключателей небольшое количество и при этом хватает в щитке пространства для беспрепятственного доступа ко всем контактам. Данный метод можно эксплуатировать не только для однофазного типа цепи, но и для трёхфазного варианта.

Для работ, проводимых в щитке, стоит провести подготовку всех перемычек требуемой длины, а также соответствующего сечения. Для применяемых проводников, так называемых, одножильных выбирается сечение для совмещения проводов автоматов с предварительно рассчитанной мощностью. К одному из подходящих способов создания перемычек относится безотрывный метод.

По окончанию подобной подготовки предпочтительно устранить с концов имеющуюся изоляцию приблизительно на сантиметр, затем оголить провод, убрав плёнку посредством ножа.

Потом следует установить концы в отверстия входа, зажав при этом винты. Затем осуществляется подключение нагрузочных источников к выходу, как на фото, где показано соединение выключателей автоматических наглядно.

Не стоит забывать, что нулевые, а также фазные провода важно прижимать не плотно из-за их возможности нагревания при работе электрической сети, а также вероятности возникновения нежелательного совмещения нуля с фазой по причине размягчения изоляции под влиянием нагревания.

Для совмещения выключателей шлейфом можно воспользоваться проводом многожильного вида с требуемым сечением

Однако в данном случае его важно зачистить на несколько сантиметров.

На конец следует надеть специальный наконечник, соответствующий по размеру сечению применяемого провода, обжав при этом посредством клещей. Можно совместить выключатели в последовательном порядке.

Придерживаясь инструкции совмещения выключателей, обустроенных в щитке, но при отсутствии требуемого инструмента, а также наконечников, можно пролудить не изолированный провод посредством паяльника.

При отсутствии специального паяльника, можно осуществить установку посредством проводников без изоляции. Подобная установка не практичная и при чрезмерных нагрузках может стать причиной перегрева проводников в зоне совмещения и, естественно, высокой степенью опасности нежелательного возгорания. Данный тип объединения не обладает привлекательным внешним видом.

Помните, что правильное объединение между собой автоматов с применением проводника многожильного следует осуществлять, придерживаясь предварительно разработанную схему. В данном случае можно применять автоматы разных изготовителей. Их диаметры могут полностью отличаться, так как установка проводом гибкого типа даёт возможность сделать это.

Определяясь, каким проводом предпочтительно объединить автоматы, проверьте правильность этого соединения. Как правило, распространено это для трёхфазной схемы. Даже мизерная ошибка может стать причиной замыкания и соответственно ущерба применяемому вами электрическому устройству.

Установить автоматический выключатель — просто

Установку автоматического выключателя можно разделить на три части:

1. Крепление Дин-рейки;
2. Установка автоматического выключателя;
3. Подключение автоматического выключателя.

Крепление Дин-рейки

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.

Для установки Дин-рейки в старый этажный щит, нужно:

• В металлической платформе щита просверлить два отверстия;
• Нарезать в них резьбу;
• Закрепить Дин-рейку при помощи двух болтов.

В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.

Установка автоматического выключателя

После установки Дин-рейки переходим к установки автоматического выключателя.

• Подготовьте автоматический выключатель и длинную отвертку;
• Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
• Отпустите защелку. Она должна зацепится за дин-рейку.

Трехфазный автомат защиты устанавливается аналогичным образом.

Подключение автоматического выключателя

• Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
• Вставьте в зажимы, заранее защищенные провода;
• Затяните зажимы, крепко, но без энтузиазма.

Бытовая серия коммутационной аппаратуры имеет еще одно называние – модульная. Причина этого – все автоматические выключатели, рубильники, а также УЗО собираются из модулей одинаковых ширины. Их габаритные размеры примерно одинаковы.

Важным свойством аппаратуры модульной серии является то, что ее крепление унифицировано. Вспомним, как крепились к поверхности старые автоматические выключатели. Для этого приходилось сверлить отверстия, иногда даже нарезать в них резьбу. А также использовать крепежные изделия: винтики, гаечки, шайбочки. Мало того, что это неудобно, но еще и небезопасно. В электрощитке, часть которого находится под напряжением, замена автоматического выключателя производится с известной долей риска. Оброненный винтик может замкнуть фазу на корпус и устроить короткое замыкание. А уронить его может как дилетант, так и профессиональный электрик.

Для крепления электрооборудования модульной серии винтики не потребуются. Все они устанавливаются на стандартную металлическую планку. Называется она – дин рейка, разберемся, что это такое.

Аббревиатура DIN происходит от сокращения названия Немецкого института по стандартизации Deutsches Institut fur Normund. Строго говоря, эта аббревиатура используется не только для обозначения реек, она применяется в других областях для маркировки стандартных разъемов, параметров крепежных изделий и так далее.

Подключение соединительной гребенки для автоматов в электрощите на УЗО

По стандартам безопасности все современные многоквартирные дома должны оснащаться розеточными магистралями, которые защищены дифавтоматами или УЗО. В соответствии с правилами и здравым смыслом каждая линия в распределительном щите должна оборудоваться надежной защитой, предупреждающей утечку тока. Подобные предохранители легко подсоединить, используя гребенки. Однако сам процесс подключения слегка отличается от монтажа автоматических выключателей.

При установке УЗО с автоматами (однофазными) шина соединительная для них должна иметь минимум два полюса. Подобное требование обусловлено необходимостью подведения ноля и фазы для питания дифавтомата. Использование в указанном случае однофазной гребенки недопустимо, поскольку отсутствует возможность синхронного замыкания у всех потребителей защиты, находящихся в одном ряду. При этом отходящие зубцы шины должны размещаться через один (шаг между деталями должен соответствовать ширине одного модуля).

Схема распредщитка

Если решено компоновать распредщит самостоятельно, начать стоит с разработки схемы. В ней должно быть прописано все, от вводного автомата и до выключателей. Схема в старом жилом фонде будет двухпроводной (без заземления). В этом случае PE-шина не требуется.

Для небольшой однокомнатной квартиры простая компоновка щитка будет включать в себя:

• Вводной двухполюсной автомат (32 А);
• Счетчик электроэнергии;
• УЗО на два полюса 40 А с током утечки 30 мА;
• 3 автомата на 16 А каждый (отдельно на освещение, на розетки и на стиральную машину);
• Корпус щитка;
• DIN-рейки для крепления;
• N-шина, предназначенная для подключения нулевого проводника.

Дополнительно может быть установлено реле контроля напряжения. Оно защитит от скачков напряжения в случае отгорания нуля. Этот прибор срабатывает при контакте нуля и фазы. Реле разрывает цепь, защищая подключенную бытовую технику от поломок.

В случае частых командировок мастера советуют подключать холодильник на отдельный аппарат. В итоге всю технику кроме него можно будет обесточить.

Для квартир с большей площадью и соответственно большим потреблением электроэнергии, требуется увеличить количество автоматов. Устанавливаются они на контуры с крупной бытовой техникой (например, на посудомоечную машину или кондиционер), а также на каждое отдельное помещение. Дополнительно могут быть установлены УЗО меньшего номинала для обеспечения защиты от поражения током.

В новых домах может быть заведен дополнительно контур заземления (PE-проводник). В этом случае схема распредщитка будет иной. Для небольшой однокомнатной квартиры щиток будет включать в себя следующие элементы:

• Бокс с Din-рейками;
• Вводной автомат на 40 А;
• Счетчик;
• УЗО двухполюсный 50 А с током утечки 30 мА;
• 4 автомата (три из них на 16 А и дополнительный на 25 А для подключения электроплиты);
• Нулевая (N) и заземляющая (PE) шины;
• Соединительная шина для автоматов.

В многокомнатной квартире с большим числом контуров требуется установка дополнительных УЗО со значением 16-25 А на 10 мА. Эти аппараты быстрее среагируют на утечку, тем самым обеспечив селективность при отключении. Стиральные машины часто из-за проблем с внутренней проводкой бьются током, если коснутся мокрыми руками. Это может стать источником смертельной опасности для детей или людей, имеющих проблемы с сердцем. УЗО «заметит» небольшую утечку тока в контуре и отключит электроснабжение при соприкосновении корпуса и оголенного провода.

Трехфазная схема встречается в новых домах или в таунхаусах. Напряжение в этом случае не 220, а 380 В. Схема распределительного щитка в этом случае сложнее, она включается в себя трех- и однофазные компоненты. Щиток будет включать в себя следующие компоненты:

• Вводной автомат на четыре полюса и 63 А;
• Счетчик;
• УЗО четырехполюсное 40 А на 30 мА;
• Линейные однополюсные автоматы (на 16,25 и 40 А);
• Дифавтоматы на два полюса для защиты кухонной техники или для установки гидромассажного оборудования в ванной, их может заменить пара УЗО и автомат;
• Нулевая и защитная шины;
• Гребенки для распределения нагрузки пофазно.

Для частного дома эта схема может быть дополнена установкой общего УЗО для защиты от возгорания.

В некоторых домах заведена трехфазная сеть, но напряжение в 380 В предусмотрено только для питания электроплиты. Вся остальная техника запитывается от 220 В. В этом случае схема щитка получается комбинированной. На входе устанавливается автомат на три полюса на 63 А, после чего монтируется счетчик. Далее кабель пускают по двум направлениям. В первом убирается лишняя фаза и монтируется однофазное оборудование. Второе направление остается без изменений, плита подключается через трехполюсной автомат и УЗО.

Расчеты и организационные вопросы

Планировалась замена старого советского счетчика, на новый, отвечающий современным требованиям. Замена основного алюминиевого провода, идущего на квартиру с распределительного щитка, на хороший моножильный медный провод сечением 4 мм. И собственно монтаж и сборка электрощита в квартире. Первые два пункта решено было доверить электрику из энергокомпании. Он обещал и с переоформлением нужных документов помочь, за отдельную плату.

Своими руками я решил сделать монтаж электрощита на место и подключением автоматов, УЗО и разводкой электропроводки внутри щита. Именно об этом я напишу ниже более подробно.

Электропроводку в квартире я разбил на следующие группы и как описано статье «Проектируем электропроводку в квартире» подсчитал примерную нагрузку на каждую группу и необходимый тип автоматов:

— гараж (25 А, автоматический выключатель)

— электрическая духовка (16 А, автоматический выключатель)

— стиральная машина (16 А, дифференциальный автомат)

— посудомоечная машина (16 А, дифференциальный автомат)

— кондиционер сплит для зала (10 А, автоматический выключатель)

— кондиционер сплит для спальни (6 А, автоматический выключатель)

— освещение и розетки в ванной комнате (6 А, дифференциальный автомат)

— освещение и розетки на кухне (16 А, дифференциальный автомат)

— освещение и розетки в прихожих (6 А, дифференциальный автомат)

— освещение зала (6 А, автоматический выключатель)

— освещение спальни (6 А, автоматический выключатель)

— розетки зала (16 А, дифференциальный автомат)

— розетки спальни (16 А, дифференциальный автомат)

— группа розеток на систему видеонаблюдения, домашний роутер и дверной звонок (6 А, автоматический выключатель, эту группу планировалось запитать от источника бесперебойного питания)

В квартиру у меня приходила одна фаза, на входе решено было поставить автомат на 32 А, чего хватило бы для одновременного подключения потребителей на 7кВт.

При прокладке и монтаже провода важно не путать цвета провода и обозначения:

L – фаза, обычно используют провода белого, коричневого или красного цвета для нее;

N – нулевой провод, для него идет синий провод ;

PE – защитный провод, заземление, обычно для него идет желто-зеленый провод;

Из всех видов щитков, я выбрал металлический щит для внутреннего монтажа на 24 места для автоматов и местом под счетчик.

Схема подключения

Существует два способа подключения розеток: от распределительной коробки электропроводки в доме или квартире, или шлейфом (в этом случае последующее устройство подключается от предыдущего). Непосредственное подключение от распределительной коробки считается основным и самым надежным способом.

При подключении шлейфом уменьшается расход кабеля и количество кабелей в распределительной коробке. Однако существует запрет на подключение таким способом более четырех розеток. Кроме того, если пропадет контакт в одном из их, не станут работать все идущие за ним. При последовательном соединении (шлейфом) напряжение в собранной сети будет повышаться от первого электроустановочного устройства к последующим, что может привести к чрезмерному их нагреву. По этой причине подключение шлейфом целесообразно делать, когда к розеткам планируется подключать маломощные электроприборы: ночники, светильники, зарядные устройства для ноутбуков или телефонов. Подключение шлейфом силовых трехфазных розеток запрещено.

При составлении монтажного плана электропроводки помещения (квартиры, коттеджа), желательно подключать все одиночные устройства и их блоки к распределительной коробке напрямую. Особенно это касается блоков. Исключение можно сделать для находящихся рядом одиночных розеток при далеко расположенной распределительной коробке.

Внимание! Общепринятые цвета проводов в бытовой электропроводке: синий – ноль (нулевой рабочий), белый, черный, коричневый, серый или красный – фаза, желто-зеленый – нулевой защитный (заземляющий проводник)

Правила установки и подключения

Как говорилось выше, гребенки пришли на смену перемычкам автоматических выключателей, оказавшись надежнее, долговечнее и проще в использовании. Они используются для соединения автоматов и остальных защитных устройств после рубильника.

Как и для любых устройств, у соединительной шины гребенки для автоматов существуют правила установки и подключения. Они достаточно просты и не требуют использования дополнительного оборудования.

Для соединения шины с автоматом, потребуется:

1. Убедиться, что шина подходит по количеству полюсов, по размеру автомата на дин-рейку и по креплению. Чтобы избежать расхождений, лучше сразу приобретать гребенку и автомат одинаковой фирмы производителя.
2. С помощью ножовки по металлу необходимо отрезать шину нужной длины.
3. Отрезать диэлектрический корпус с запасом в 1-2 сантиметра, во избежание короткого замыкания.
4. Надеть на шину специальный кожух.
5. Приступить к монтажу и установке планок для крепления электрических автоматов, учитывая маркировку, защитный прибор имеет 2 или более полюсов. Для этого потребуется вставить каждый отвод в специальное отверстие автомата, в каждом из которых есть обычный зажим, затягивающийся стандартными болтами.
6. При использовании шины с вилками, отводы крепятся в специально предназначенные для гнезда.
7. В один из крайних зажимов требуется подключить вводный питающий провод.

Гребенки соединительные шины для автоматов в Москве

Шина соединительная (гребенка) 1-полюсная 63А 53 модуля.

Шина соединительная типа PIN (штырь) 4-фазная 100А (1м).

Шина соединительная типа PIN для диф. автоматов 63A 108.

Шина соединительная типа PIN (штырь) 1P до 63А (длина=0.

IEK Шина соединительная типа PIN (штырь) 2Р 63А (дл.1м).

IEK Шина соединительная типа PIN (штырь) 3Р 100А(дл. 1м.

Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м) ИЭК

Шина соединительная двухрядная до 63 А (PIN- штырь) дли.

IEK Шина соединительная типа PIN (12 штырей) 3Р 63А 22.

Шина соединительная 3П 63А PIN (штырь) 12PIN (инд. упак.

Шина соединительная типа PIN 63A 54 мод. для диф. автом.

Шина соединительная (гребенка) PIN 1-фазная 63А ( 1м ).

Шина соединительная (гребенка) PIN 3-фазная 63А ( 1м ).

Шина соединительная трехфазная 100А 1метр PIN (Штырь) (.

Шина-гребенка 12 модулей Светозар 49802

YNS21-3-063 IEK Шина соединительная типа PIN (штырь) 3Р.

Шина-гребенка типа PIN (штырь), 12 модулей, серый, 1P.

Шина IEK соединительная, типа PIN (штырь), 1Р, 63А, дли.

Шина соединительная (гребенка) Legrand 1 фазная на 12 а.

Шина соединительная для автоматов ( гребенка ) 220в 54.

Шина соединительная (гребенка) PIN 1P 63A IEK

Шина соединительная (гребенка) 1Р на 12 модулей(22 см.).

Шина соединительная OBI тип pin трехфазная

Шина соединительная типа PIN (штырь) 3Р 63А (дл.1м) ИЭК.

Шина соединительная типа PIN (штырь) 3-фазная 100А (1м).

IEK Шина соединительная типа PIN (штырь) 2Р 100А(дл. 1м.

Шина соединительная 2П 100A PIN (штырь) 1м. TDM

Шина соединительная (гребенка) PIN 3-фазная 63А ( 1м ).

Шина-гребенка 12 модулей Светозар 49803

Шина-гребенка для автоматических выключателей, одинарна.

Iek YNS21-2-063 Шина соединительная типа PIN (штырь) 2Р.

Шина соединительная типа PIN (штырь) 3P до 63А (длина=1.

Шина соединительная 1П 100A PIN (штырь) 1м. TDM

Шина соединительная (гребенка) Legrand PIN 1p 63А 13 мо.

Шина соединительная (гребенка) PIN 2-полюсная 63А ( 1м.

PSH 2/12 ABB Шина соединительная для дифф. автоматов 2P

Шина соединительная (гребенка) PIN 2P 63A IEK

Шина соединительная (гребенка) 3Р на 12 модулей(22 см.).

Шина соединительная типа PIN (штырь) 3-фазная 100А (1м).

Шина соединительная трехрядная до 63 А (PIN- штырь) дли.

Шина соединительная типа PIN (штырь) 1P до 63 А на 12 а.

Шина-гребенка 12 модулей Светозар 49803

Шина-гребенка 12 модулей Светозар 49802

Гребенчатая шина PS3/12 3-полюсная 12мод. 63А ABB (2CDL.

IEK Шина соединительная типа PIN (штырь) 4Р 63А (дл.1м).

IEK Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м).

Шина соединительная типа PIN 63A 108 мод. для диф. авто.

Шина соединительная (гребенка) 3-полюсная 63А 12 модуле.

Шина соединительная однорядная до 63 А (PIN- штырь) дли.

Шина соединительная типа PIN (штырь) 1Р 63А (дл.1м) ИЭК.

Шина соединительная 1П 63А PIN (штырь) 1 м. TDM

Шина-гребенка для автоматических выключателей, одинарна.

Шинная разводка 2-фазн. 56мод 10мм2 BML11256 для автома.

Шинная разводка 2-фазн. 12мод. 63А PS2/12 для автоматов.

Шина-гребенка типа PIN (штырь), 12 модулей, белый, 1P.

Шина соединительная Iek PIN 3ф 63А 12 мод. (дл.22см)

Шина соединительная ABB тип PIN штырь 3-рядная до 63А н.

Шина соединительная типа PIN (штырь) 2Р 63А (дл.1м) ИЭК

Шина соединительная 1 фазная гребенка на 6 модулей медн.

Шина соединительная “IEK”, PIN 1ф 100А, длина.

Соединительная шина тип PIN (штырь), 1-фазная, 63А (SQ0.

Шина соединительная (гребенка) 3-полюсная 63А 54 модуля.

Шина соединительная типа PIN (штырь) 3P до 63А (длина=1.

Шина соединительная 1П 63А PIN (штырь) 12PIN (инд. упак.

No tags for this post.
