Выбор качественного диммера для светодиодных ламп

Совместимость LED ламп

Чтобы узнать, какой надо приобрести диммер, необходимо определить его совместимость с источником света. Так как LED лампы бывают регулируемые и нерегулируемые, не любой диммер можно ставить в цепь. Некоторые производители выпускают LED лампы, работающие с определенным регулятором. Определить их совместимость можно по таблицам, находящимся у продавцов этого вида товара. Перед установкой диммера надо изучить технические характеристики источников света:

1. Нерегулируемые лампы нельзя ставить совместно с диммером. Это приведет к их плохой работе, а при выходе из строя, продавец или производитель откажет в гарантийном обслуживании.
2. Регулируемые лампы часто функционируют со стандартными регуляторами, которые работают по принципу отсечки фазы. Но здесь надо знать, что на качество затемнения освещения влияет количество светодиодов на коммутаторе. Большинству регуляторов для оптимальной работы требуется минимальная нагрузка в пределах 20–45 Вт. Если для достижения такой мощности достаточно 1 лампы накаливания, то светодиодных с напряжением 220 В придется подключить 2 или 3 штуки.
3. Если для освещения требуется использовать только 1 LED лампу, лучше воспользоваться регулятором низкого напряжения. Он предназначен для регулировки низковольтного LED освещения, которое имеет магнитный трансформатор.

При покупке LED лампы надо обращать внимание на упаковку. Производители на ней указывают, можно ли использовать регулятор

Это может быть надпись или круглый значок.

В чем различия диммеров?

Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

Давайте разберемся по подробнее с каждым из них.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Основные критерии выбора

Первое – это соответствие осветительного устройства и самого диммера. Кроме этого, регулятор подбирается в соответствии с общими показателями нагрузки, то есть рассчитывая сумму значений внутри помещения. При условии установки только одного источника света, нужно подбирать регулятор низкого напряжения. Для нескольких рассчитывается общая мощность.

Немаловажен критерий цветности лампы. Например, в спальню или зал, где не нужно напрягать зрение, можно использовать лампы желтого оттенка. Рабочие помещения требуют нейтрального белого цвета. Он не влияет на зрение и используется даже во множестве офисов. Самый важный параметр – тип цоколя. Желательно, чтобы все разъемы были одинакового размера, чтобы после не подстраивать все источники света под один светильник.

Подвиды моноблочных диммеров

• Поворотно-нажимные устройства, которые управляются путем нажимания на ручку, а регулировка света осуществляется при помощи ее вращения.
• Клавишные приборы напоминают двойные выключатели. В данном случае выключение происходит путем нажатия на одну половину, а регулирование освещения на другую.
• Поворотные устройства управляются полностью, при помощи поворотных движений ручки. Щелчок означает включение-выключение диммер для ламп накаливания, а дальнейший поворот в сторону часовой стрелки регулирует яркость.
• Сенсорные диммеры по управлению подобны клавишным, но вместо клавиш, управление происходит сенсорами. Одна половина осуществляет переключение, а вторая плавно регулирует освещение.

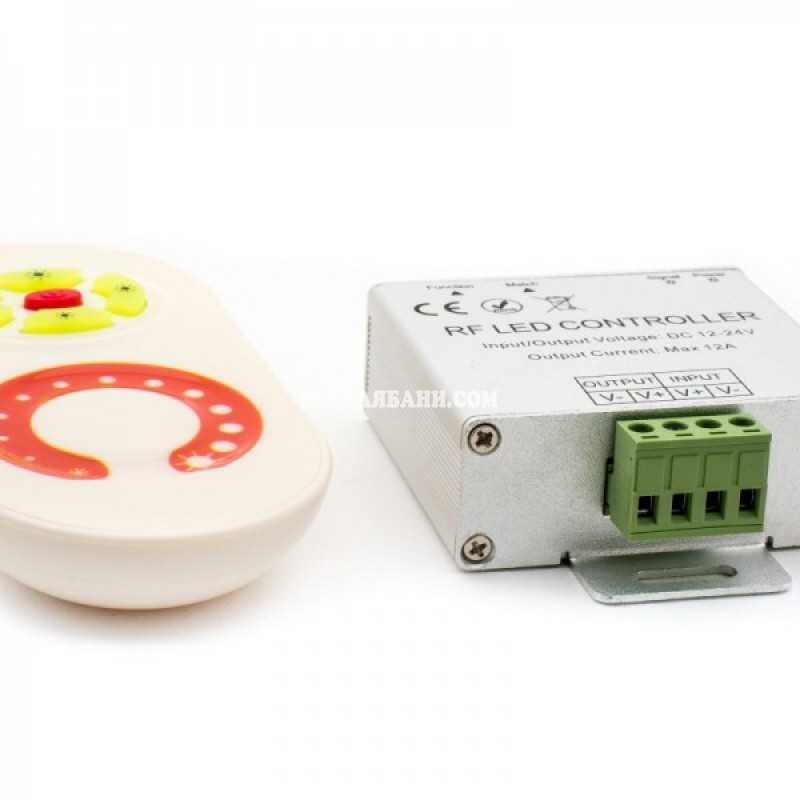

• Диммеры с дистанционным пультом. Их работа может регулироваться и пультом и вручную.

Простой диммер

Преимущества использования диммированных ламп

Использование диммированных ламп обладает рядом преимуществ:

• плавное регулирование яркости освещения, которое удобно тем, что позволяет осветить комнату или отдельный ее участок в зависимости от выполняемых работ: просмотр телевизора, чтение и т.п.;
• использование диммера с LED-лампой способствует еще большей экономии на электроэнергии;
• в спальне применение диммирования позволяет избежать резкого включения света, которое отрицательно влияет на глаза;
• зонирование помещения. Вместо подбора разных по мощности ламп, можно некоторые из них подключить к диммеру и таким образом менять яркость освещения;
• снижение мерцания светодиодных ламп с помощью диммера на симисторе.

Принцип работы

устройство диммера изнутри

Для того. чтобы обычная лампа стала менее яркой, необходимо уменьшить напряжение, которое она потребляет.

Это можно осуществить 2 способами:

1. Путем уменьшения (рассеивания) электроэнергии при подходе к электродам лампы.
2. Использовать уже преобразованное регулирующим прибором питающее лампу напряжение.

Рассеять электроэнергию и уменьшить ток можно увеличивая сопротивление с помощью реостата.

Но реостат не получил большого применения для плавного изменения света по 2 причинам:

1. В большинстве своем эти приборы громоздки в размерах.
2. Они при работе сильно нагреваются, «принимая удар на себя».

Задачей диммера является преобразование подаваемого напряжения и протекающего в сети синусоидального тока. Он пропускает ток только тогда, когда абсолютная величина напряжения будет выше определенного значения.

Поэтому на выходе синусоида изменяет свой вид и становится ломаной (обрезанной). Меняя максимальное абсолютное значение напряжения, подаваемое на лампу, можно менять яркость света. Изменять характер синусоиды и величины подаваемого напряжения с помощью такого устройства можно благодаря входящему в его конструкцию симистору.

Он представляет собой прибор полупроводникового типа и является одним из видов тиристоров. В корпусе симистора находятся 2 полупроводника, которые работают попеременно в зависимости от фазы тока. Начинает работать прибор при возрастании амплитуды подающего напряжения выше определенного значения, ниже которого он находится в «закрытом» положении.

Эти свойства симистора позволяют регулировать величину нагрузки, силу тока, а следовательно, степень накаливания нити в осветительных лампах.

Можно ли сделать диммер самому

Если вы хоть немного разбираетесь в электронике и умеете работать паяльником, то самостоятельное изготовление диммера не станет для вас проблемой. Ниже мы приведем несколько схем с кратким описанием их работы, которые помогут понять общий принцип создания таких устройств

Наиболее показательна схема на базе классического мультивибратора, в которой скважность импульсов регулируется переменным резистором R3. Транзисторы VT4–5 – это ключи, которые, по команде мультивибратора периодически подключают светодиодную ленту к источнику питания, то есть осуществляют модуляцию

Изменяя скважность импульсов мультивибратора меняют яркость свечения ленты, при этом ее цвет всегда остается одинаковым.

Еще одна схема для светодиодных ламп, работающих от напряжения 10–40 вольт, собрана на базе микросхемы К561ЛН2, которая представляет собой 6 инверторных элементов. В качестве генератора – классический мультивибратор из двух инверторов, затем усилитель из четырех инверторов и ключ – мощный полевой транзистор с рассеиваемой мощностью 200 ватт. Такой диммер можно использовать со светодиодными лампами мощностью 40–100 ватт. Если же полевой транзистор установить на радиатор, то можно подключать лампы мощностью до 120–160 ватт. Установка более мощного транзистора позволит подключать и более мощные лампы.

Хороший многофункциональный диммер можно сделать на базе недорогого микрокомпьютера Arduino. Такой диммер сможет не только регулировать яркость светодиодной лампы вслед за поворотом ручки потенциометра, но и станет основой для целой системы, учитывающей многие факторы. К примеру, сможет самостоятельно включать и выключать свет, а также регулировать яркость, в зависимости от времени суток и появления людей. Для создания такой системы потребуется:

• микрокомпьютер Arduino;
• датчик освещения;
• датчик движения;
• ключ на мощных полевых транзисторах.

Для изготовления такого диммера потребуется хорошее знание электроники и программирования, зато вы получите надежное и многофункциональное устройство, по своим возможностям не уступающее аналогичным приборам от Legrand или Gira, но во много раз дешевле.

Вариант исполнения

Ну и последнее, о чем хотелось бы рассказать — как выбрать модель светорегулятора. На сегодняшний день существуют не только классические поворотные диммеры, но и клавишные, поворотно-нажимные и даже сенсорные. Помимо этого регуляторы освещения могут быть модульные (для установки в распределительном щитке), моноблочные (стандартный) или же для установки в в монтажную коробку скрытым способом. Вкратце рассмотрим особенности каждого варианта исполнения.

Поворотно-нажимной регулятор света способен запоминать настройки (выставленный уровень освещения), т.к. включение и выключение осуществляется за счет нажатия на поворотную ручку, за счет которой и настраивается нужная яркость ламп.

Клавишные модели работают немного иначе — регулировка света осуществляется путем удержания самой клавиши определенное время (как правило, 3 секунды). Не менее удобный вариант для управления светом.

Ну и современные сенсорные модели регулируют яркость лампочек за счет прикосновения пальцем к сенсору. Очень удобно, однако за сенсорный светорегулятор придется заплатить значительно больше, поэтому решать вам, выбрать такой вариант или лучше отдать предпочтение классической модели.

Если говорить о способе установки, модульные диммеры применяются для управления лампами накаливания или же галогенными источниками света при условии использования понижающих трансформаторов. Такую модель можно выбрать для включения света на лестницах и в длинных коридорах. Аналогичная область применения и у светорегуляторов, устанавливаемых в монтажную коробку. Все же классический вариант исполнения наиболее удобный, его мы и рекомендуем выбрать для управления светом в комнатах.

Напоследок рекомендуем просмотреть полезные видео обзоры, в которых также предоставлены советы по выбору регулятора освещения для дома и квартиры:

Теперь вы знаете, как выбрать диммер по мощности, типу лампочек и конструкции, а также какие виды светорегуляторов существуют. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

• Какие бывают выключатели света
• Как подключить диммер своими руками
• Как выбрать розетки и выключатели

Где используются лампы с диммером

Учитывая принцип работы подобной техники (возможность регулировать яркость свечения осветительных приборов), вполне ожидаемо, что в основном диммируемые лампы на базе диодов задействуют при организации общей и декоративной системы освещения. Главная задача таких устройств заключается в том, что с их помощью можно создать приятную атмосферу, а также изменять интенсивность излучения лампы тогда, когда это необходимо.

В зависимости от условий освещение делается более приглушенным или, наоборот, ярким, но при этом свет не будет сильно бить по глазам. Если сравнивать диммерные источники света и светодиодные аналоги, то второй вариант способен работать только в двух режимах: «вкл.» и «выкл.».

А лампы с диммером помимо возможности переходить на минимальный и максимальный уровень нагрузки (фактически это режимы «вкл.», «выкл.») позволяют устанавливать требуемый уровень освещенности в помещении.

Светодиодные осветительные приборы с диммером вполне можно использовать вместо галогенных исполнений, а также ламп накаливания. В результате отмечается значительное сокращение расходов на электроэнергию (до 90%). Помимо прочего, такой замене способствует подходящая конструкция. Так, лампы с диммером оснащаются разнотипными цоколями: GU10, E14, E27 и другие.

Проблемные моменты в регулировке светового потока

Любая светодиодная лампа, не оснащенная световым регулятором, в случае изменения выходного напряжения начинает некорректно работать. В подобных ситуациях возможно мерцание света или осветительное устройство вообще не будет работать из-за недостаточного показателя напряжения.

В диммируемых энергосберегающих светодиодных светильниках синусоиды напряжения могут меняться благодаря отделению части полуволны. В результате формируются «мертвые зоны», обрабатываемые некорректно драйвером. Соответственно, из-за недостатка сетевого напряжения на входе источник света будет работать неправильно.

Особенности работы диммируемой led лампы и ее отличия от обычной

Вернемся к проблеме с регулировкой яркости обычной светодиодной лампы. Почему так происходит? Дело в том, что полупроводниковому прибору, коим и является светодиод, для работы требуется постоянное напряжение питания, а в осветительной сети – переменное. Кроме того, ток, проходящий через диод, должен быть строго заданной величины. В противном случае прибор выйдет из строя.

Диммер, встроенный в светодиодную лампочку или светильник, как раз решает эти задачи. Он преобразует переменное напряжение в постоянное и понижает до необходимой величины. Дополнительно он устанавливает необходимый ток через диод и поддерживает его на заданном уровне – стабилизирует.

Что происходит, когда ты пытаешься регулировать яркость такой лампочки диммером? Ты крутишь ручку, и действующее напряжение на нагрузке изменяется. Но в драйвер светодиодной лампы 220В заложены четкие инструкции – держать напряжение и ток на заданном уровне. Он выполняет свою работу, пока может. Ты крутишь – ничего не меняется. Но если входное напряжение слишком мало, устройство сдается: оно отключает диоды (фирменные изделия) или начинает вести себя непредсказуемо (бюджетный вариант). Именно поэтому обычная led лампа, включенная через диммер, ведет себя, мягко говоря, неадекватно: она просто не понимает, что происходит.

Конструкторы решили проблему диммирования светодиодных ламп, изменив схему драйвера. Теперь он следит за напряжением, подаваемым на лампочку. Если обнаруживается изменение, он автоматически изменяет ток через светодиод. Меньше напряжение – меньше ток. Больше напряжение – больше ток, но только если он не превышает максимально допустимый. В результате стала возможна регулировка яркости, но защита диодов от перегрузки сохранилась. Такие доработанные осветительные приборы назвали диммируемыми лампами.

Итак, светодиодные лампочки, в конструкции которых предусмотрен режим диммирования, могут использоваться с диммерами. Но с какими? Диммеры для переменного тока, работающие по принципу среза полуволны, бывают двух типов.

1. Срез переднего фронта.
2. Срез заднего фронта.

Что это означает? Первый тип подает на нагрузку только остаток полуволны переменного тока, срезая ее переднюю часть. Второй подает полуволну с самого начала, но в нужный момент отсекает остаток. Выглядит это примерно так:

Первые шире распространены из-за простоты схемотехнического решения и более низкой цены. Вторые чуть дороже, но создают меньше помех, которые могут мешать работе аудиоаппаратуры. С какими моделями светорегуляторов могут работать диммируемые лампочки? И с теми, и с другими, но второй вариант (срез заднего фронта) предпочтительней, поскольку напряжение на осветителе нарастает постепенно, а не скачком. Такой режим более “понятен” диммируемым драйверам лампочек.

Если у тебя уже установлен диммер со срезом переднего фронта, но ты решил заменить лампочки накаливания диодными, то меняй смело. Все будет прекрасно работать, но при условии, что светодиодные лампы диммируемые и качественные.

Как отличить диммируемую лампочку от обычной?

Диммируемые лампы, которые выпускаются сегодня, по внешнему виду ничем не отличаются от обычных. Все отличия, как ты понимаешь, находятся внутри, в схеме драйвера питания. Чтобы узнать, какого типа прибор ты держишь в руках, необходимо внимательно изучить упаковку или сопроводительную документацию, если таковая имеется. На упаковке диммируемой лампочки обязательно стоит соответствующая надпись «диммируемая», «dimmable» или что-то подобное. Нередко вместо надписи используют значки, изображающие ручку поворотного диммера.

Регулируемые светодиодные светильники

Оставим на время лампочки и поговорим о светодиодных светильниках, которые не менее популярны. Как обстоят дела с возможностью регулирования яркости у них? Тут вариантов намного больше, чем у led лампочек. В зависимости от поставленной задачи ты можешь выбрать один из следующих:

1. Светильник со встроенным диммируемым драйвером.
2. Светильник с внешним диммируемым драйвером (обычно это приборы точечного освещения).
3. Светильник со встроенным в драйвер диммером – тут даже диммер отдельно докупать не нужно.
4. Диммируемый драйвер для светодиодных светильников.

Как работает диммер

Диммер представляет собой устройство, которое предназначено для изменения электрической мощности. Он используется для регулирования яркости света ламп накаливания и светодиодных.

В зависимости от типа обслуживаемых ламп, диммеры могут работать на переменном резисторе или на полупроводниковом устройстве – симисторе.

Как работают диммерные устройства, их применение, преимущества и недостатки объединены в таблицу.

Тип диммера	На переменном резисторе	На симисторе
Принцип работы	Работа основана на законе Ома: сила тока в участке цепи прямо пропорциональна напряжению и обратно пропорциональна электрическому сопротивлению данного участка цепи. Т.е. при увеличении сопротивления резистора снижается сила тока и, следовательно, интенсивность свечения. Применяются с лампами накаливания	Работа основана на применении ШИМ с генераторами на симисторе. С ШИМ-генератора на светодиод подается электрический сигнал в пределах 200 Гц. Для повышения яркости увеличивается время подачи напряжения, а для уменьшения – снижается
Плюсы	Простота конструкции	Рациональный расход электроэнергии. Возможность дистанционного управления.
Минусы	Потребляемая мощность не зависит от интенсивности свечения и всегда неизменна. Излишки затраченной энергии выделяются в виде тепла.	Сложность конструкции
