Обозначение постоянного и переменного электрического тока

Краткая история электричества

Кто изобрел электричество? А никто! Люди постепенно понимали, что это такое и как им пользоваться.

Все началось в 7 веке до нашей эры, в один солнечный (а может и дождливый, кто знает) день. Тогда греческий философ Фалес заметил, что, если потереть янтарь о шерсть, он будет притягивать легкие предметы.

Потом были Александр Македонский, войны, христианство, падение Римской империи, войны, падение Византии, войны, средневековье, крестовые походы, эпидемии, инквизиция и снова войны. Как вы поняли, людям было не до какого-то там электричества и натертых шерстью эбонитовых палочек.

В каком году изобрели слово «электричество»? 1600 году английский естествоиспытатель Уильям Гилберт решил написать труд «О магните, магнитных телах и о большом магните — Земле». Именно тогда и появился термин «электричество».

Через сто пятьдесят лет, в 1747 году Бенджамин Франклин, которого мы все очень любим, создал первую теорию электричества. Он рассматривал это явление как флюид или нематериальную жидкость.

Именно Франклин ввел понятие положительного и отрицательного зарядов (до этого разделяли стеклянное и смоляное электричество), изобрел молниеотвод и доказал, что молния имеет электрическую природу.

Бенджамина любят все, ведь его портрет есть на каждой стодолларовой купюре. Помимо работы в точных науках, он был видным политическим деятелем. Но вопреки распространенному заблуждению, Франклин не был президентом США.

Дальше пойдет перечисление важных для истории электричества открытий.

1785 год – Кулон выясняет, с какой силой противоположные заряды притягиваются, а одноименные отталкиваются.

1791 год – Луиджи Гальвани случайно заметил, что лапки мертвой лягушки сокращаются под действием электричества.

Принцип работы батарейки основан на гальванических элементах. Но кто создал первый гальванический элемент? Основываясь на открытии Гальвани, другой итальянский физик Алессандро Вольта в 1800 году создает столб Вольта – прототип современной батарейки.

На раскопках рядом с Багдадом нашли батарейку возрастом больше двух тысяч лет. Какой древний айфон с ее помощью подзаряжали – остается загадкой. Зато известно точно, что батарейка уже «села». Этот случай как бы говорит: может быть, люди знали об электричестве намного раньше, но потом что-то пошло не так.

Уже в 19 веке Эрстед, Ампер, Ом, Томсон и Максвелл совершили настоящую революцию. Был открыт электромагнетизм, ЭДС индукции, электрические и магнитные явления связали в единую систему и описали фундаментальными уравнениями.

Кстати! Если у вас нет времени, чтобы самостоятельно разбираться со всем этим, для наших читателей сейчас действует скидка 10% на любой вид работы

20 век принес квантовую электродинамику и теорию слабых взаимодействий, а также электромобили и повсеместные линии электропередач. Кстати, знаменитый электромобиль Тесла работает на постоянном токе.

Конечно, это очень краткая история электричества, и мы не упомянули очень много имен, которые повлияли на прогресс в этой области. Иначе пришлось бы написать целый многотомный справочник.

Источники электрической энергии

Мировое производство электроэнергии базируется на работе электростанций. Основной принцип работы станций заключается в том, что турбины установленных в них электрогенераторов вращаются с помощью других видов энергии. Они получили своё название соответственно типу используемой энергии:

  • тепловые (ТЭС) – в качестве сырья используются органические виды топлива: уголь, газ, мазут и другие;
  • гидроэлектростанции (ГЭС) – лопасти турбины вращает падающая вода, она же используется для охлаждения рабочих поверхностей генераторов;
  • атомные станции (АЭС) – один из видов ТЭС, где для получения пара, вращающего турбину, используют тепло, выделяемое в результате ядерной реакции.

Размещение тех или иных видов электростанций зависит от распределения по регионам сырьевых ресурсов, географического расположения рек и выбора подходящих мест для возведения АЭС.

Внимание! Основную долю производства мировой электроэнергии до сих пор берут на себя ТЭС. Опасность при эксплуатации АЭС пока является сдерживающим фактором для полного перехода на этот мощный вид производства электричества

Неравномерная плотность проживания населения на планете не позволяет максимально приблизить такие источники энергии к местам потребления. Поэтому приходится передавать производимое электричество на дальние расстояния. Так как и потребление, и получение энергии происходит в реальном режиме, созданы энергосистемы, объединяющие электростанции между собой. Кроме того, сами системы организованы в более мощные энергосистемы. Это сделано для создания резерва рабочей мощности и возможности регулировать подачу электроэнергии к потребителям в бесперебойном режиме.

Разница в часовых поясах, сезонные колебания потребления – всё это нагружает одни станции и недогружает другие. Энергосистемы позволяют станциям подпитывать друг друга в случае перегрузок.

Что касается источников постоянного тока, то их можно разделить на два типа:

  • химические – гальванические элементы, использующие реакции окисления, и электролитические, генерирующие энергию посредством электролиза;
  • электромеханические – генераторы постоянного тока, превращающие энергию вращения в её электрический вид.

Гальванические элементы (батарейки) имеют конечный срок службы. Они конструктивно изготовлены так, что после окончания реакции окисления вырабатывание электричества прекращается. Электролитические элементы (аккумуляторы) имеют периодический режим работы. После разряда их можно заряжать, подавая на их полюса ток заряда, и использовать снова.

Источники электроэнергии

Классификация по форме сечения

Классифицируется шинопровод, в дополнение к теме, как обозначаются шины при постоянном токе, по материалу изготовления, исполнению, изоляции и геометрической форме сечения. В результате бывает медная, алюминиевая, сталеалюминевая, гибкая, жесткая, изолированная или неизолированная, а также прямоугольная, двухполосная и трехполосная, коробчатая и трубчатая.

Обладает гибкостью, высокой степенью натяжения. Оборудуется виброгасителем и гибкой перемычкой, отвечающей за температурное натяжение.

Проводники, имеющие плоское прямоугольное сечение, отличаются хорошей проводимостью тепла. Недостаток их в том, что их сложно собирать, есть неравномерно распределенный ток.

Обратите внимание! Устройства с коробчатым сечением используются там, где есть сетевое напряжение в 10 киловольт. Используются в турбогенераторах

Трубчатая форма сечения самая эффективная. Отличается хорошей тепловой проводимостью и прочностью. Способна равномерно распределять электрополе и препятствовать появлению коронирования.

Трансформатор

Для наведения ЭДС в проводнике не обязательно вращать его в магнитном поле — можно менять параметры этого самого поля. Тогда количество магнитного потока, проходящего через проводник, тоже будет меняться, что и необходимо для работы закона электромагнитной индукции.

Переменное магнитное поле создается посредством переменного тока. При пропускании тока по смотанному в катушку проводнику, последний превращается в электромагнит.

Очевидно, что при пропускании переменного тока параметры возникающего магнитного поля будут меняться и в другом проводнике, находящемся в этом поле, будет наводиться ЭДС. Этот принцип положен в основу работы трансформатора переменного тока.

В простейшем виде он состоит из двух электрически не связанных катушек, надетых на стальной магнитопровод (у стали магнитопроницаемость в 100 раз выше, чем у воздуха). На выводы одной катушки (первичной) подается исходное переменное напряжение, вторичная катушка подключается к нагрузке.

Соотношение между исходным напряжением и выходным ЭДС будет таким же, как и числа витков в катушках. То есть если в первичной обмотке 1 тыс. витков, а во вторичной — 250, напряжение на выходе упадет в 4 раза.

При этом исходя из постоянства мощности, соотношение силы тока в обмотках будет обратным: в первичной — в 4 раза ниже, чем в цепи вторичной (W = U * I).

Преимущества переменного тока

В наших розетках протекает переменный ток. Но почему именно он, чем он лучше постоянного?

Дело в том, что только величину переменного напряжения можно изменять с помощью преобразовательных устройств – трансформаторов. А делать это приходится многократно.

Теплоэлектростанции, гидроэлектростанции и атомные электростанции находятся далеко от потребителей. Возникает необходимость передачи больших мощностей на расстояния, исчисляемые сотнями и тысячами километров. Провода линий электропередач имеют малое сопротивление, но все же оно присутствует. Поэтому ток, проходя по ним, нагревает проводники. Более того, за счет разности потенциалов в начале и конце линии, к потребителю приходит меньшее напряжение, чем было на электростанции.

Бороться с этим явлением можно, либо уменьшив сопротивление проводов, либо снизив значение тока. Уменьшение сопротивления возможно только с увеличением сечением проводов, а это дорого, а порой – невозможно технически.

А вот уменьшить ток можно, увеличив значение напряжения линии. Тогда при передаче одной и той же мощности ток по проводам пойдет меньший. Уменьшаться потери на нагрев проводов.

Технически это выглядит так. От генераторов переменного тока электростанции напряжение подается на повышающий трансформатор. Например, 6/110 кВ. Далее по линии электропередач напряжением 110 кВ (сокращенно – ЛЭП-110 кВ) электрическая энергия отправляется до следующей распределительной подстанции.

Если эта подстанция предназначена для питания группы деревень в районе, то напряжение понижается до 10 кВ. Если при этом нужно отправить весомую часть принятой мощности энергоемкому потребителю (например, комбинату или заводу), могут использоваться линии напряжением 35 кВ. На узловых подстанциях для разделения напряжения между потребителями, находящихся на разном удалении и потребляющими разные мощности, используются трехобмоточные трансформаторы. В нашем примере это – 110/35/6 кВ.

Теперь напряжение, полученное на сельской подстанции, претерпевает новое преобразование. Его величина должна стать приемлемой для потребителя. Для этого мощность проходит через трансформатор 10/0,4 кВ. Напряжение между фазой и нулем линии, идущей к потребителю, становится равным 220 В. Оно и доходит до наших розеток.

Думаете, что это все? Нет. Для полупроводниковой техники, являющейся начинкой наших телевизоров, компьютеров, музыкальных центров эта величина не подойдет. Внутри них 220 В понижаются до еще меньшего значения. И преобразуется в постоянный ток.

Вот такая метаморфоза: передавать на большие расстояния лучше переменный ток, а нужен нам, в основном – постоянный.

Еще одно достоинство переменного тока: проще погасить электрическую дугу, неизбежно возникающую между размыкающимися контактами коммутационных аппаратов. Напряжение питания изменяется и периодически переходит через нулевое положение. В этот момент дуга гаснет самостоятельно при соблюдении определенных условий. Для постоянного напряжения потребуется более серьезная защита от подгорания контактов. Но при коротких замыканиях на постоянном токе повреждения электрооборудования от действия электрической дуги серьезнее и разрушительнее, чем на переменном.

Осциллограммы постоянного и переменного напряжения

Давайте рассмотрим, как выглядит переменное и постоянное напряжение на экране осциллографа. Как вы знаете, осциллограф показывает изменение напряжения во времени. Если на щуп осциллографа не подавать никакое напряжение, то на осциллограмме мы увидим простую прямую линию на нулевом уровне по оси Y. Ось Y – это значение напряжения, а ось Х – это время.

осциллограмма нулевого напряжения

Давайте подадим постоянное напряжение. Как вы могли заметить, осциллограмма постоянного напряжения  – это также прямая линия, параллельная оси времени. Это говорит нам о том, что с течением времени значение постоянного напряжение не меняется, о чем нам лишний раз доказывает осциллограмма.

осциллограмма постоянного напряжения

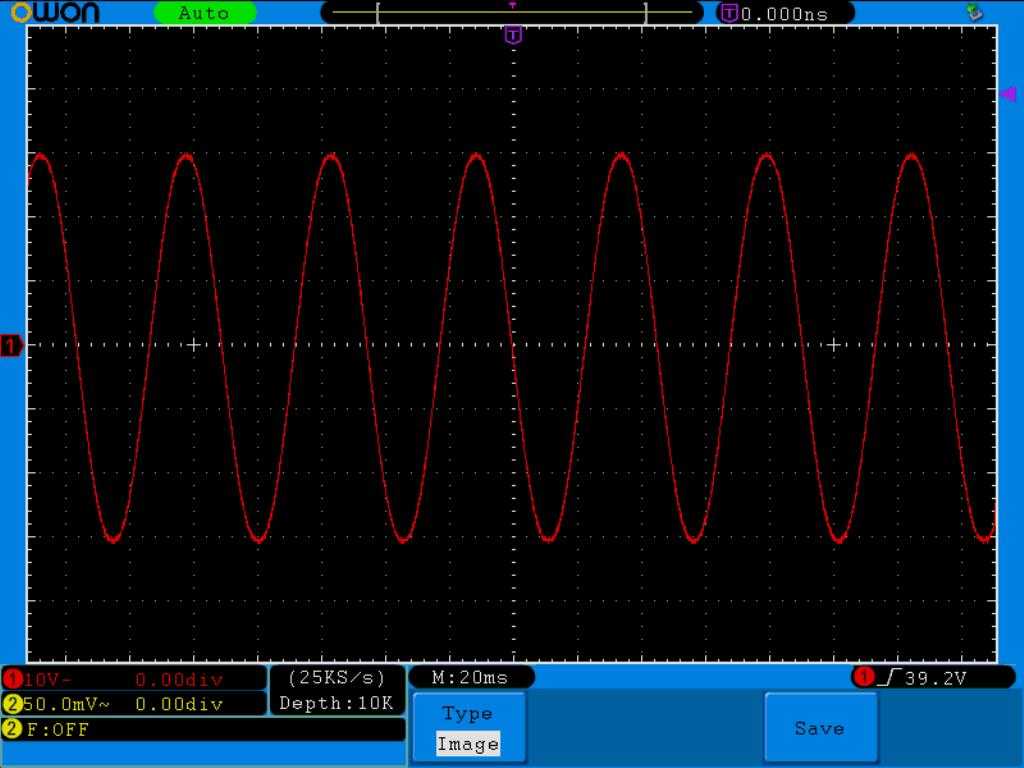

А вот так выглядит осциллограмма переменного напряжения. Как вы видите, напряжение со временем меняет свое значение. То оно больше нуля, то оно меньше нуля.

осциллограмма переменного напряжения

Также отличное объяснение темы можно посмотреть в этом видео.

Внешний вид мультиметра

Мультиметр – это универсальный прибор для измерения электрических характеристик, который объединяет в себе множество функций (в зависимости от модели). В минимальной комплектации такой прибор состоит из амперметра, вольтметра и омметра. В самом распространенном варианте он выполняется в цифровом виде портативного исполнения. Внешне имеет прямоугольную форму с дисплеем и поворотным или кнопочным переключателем функций. Для выполнения замеров к мультиметру подключаются два щупа (красный и черный) в строгом соответствии с маркировкой на приборе.

Краткое описание измеряемых параметров и их обозначение

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

  • ACV или V~ – напряжение переменного тока;
  • DCV или V- – напряжение постоянного тока;
  • DCA или A- – сила постоянного тока;
  • Ω — сопротивление на участке цепи или в электрическом приборе.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов, может быть различным. Подключать щупы для измерения электрических параметров сети необходимо в правильные гнёзда прибора. У большинства измерительных приборов маркировка гнёзд следующая:

  • 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
  • VΩmA или VΩ, V/Ω — в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
  • COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
  • 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Какие ещё могут быть кнопки

Помимо основных настроек мультиметра, он может иметь и дополнительные. Дорогие профессиональные устройства намного функциональнее бюджетных вариантов и позволяют специалисту производить следующие измерения:

  • силы переменного тока (при наличии токоизмерительных клещей);
  • целостность цепей (прозванивать), то есть проверять сопротивление сигнализируя о результатах с помощь звуковой или световой сигнализаций, а также показаниями на дисплее;
  • тестирование работоспособности диодов (переключатель ->Ι-);
  • параметров транзисторов (разъёмы и кнопки с обозначением hFE);
  • ёмкости и индуктивности;
  • температуры (для этого используется внешний датчик — обычно термопара).
  • частоты (Hz).

Некоторые модели имеют дополнительные функции по индикации и обеспечению работы с устройством: подсветку, автоотключение питания и экономичный режим для аккумулятора, фиксирование результатов (кнопка hold) и запись в память устройства, выбор пределов измерений и индикацию по перегрузке и разряду батареи

Для безопасной работы с мультиметром важно, чтобы прибор имел определенную защиту при неправильном выборе предела измерений или режима работы. Обычно такая защита осуществляется с помощью плавких предохранителей и автоматических выключателей

Большинство качественных приборов от ответственных производителей имеет такую защиту.

Виды тока

Среди видов электрического тока различают:

• Постоянный ток:

Обозначение (—) или DC (Direct Current = постоянный ток).

• Переменный ток:

Обозначение (~) или AC (Alternating Current = переменный ток).

В случае постоянного тока (—) ток течет в одном направлении. Постоянный ток поставляют, например, сухие батарейки, солнечные батареи и аккумуляторы для приборов с небольшим потреблением электротока. Для электролиза алюминия, при дуговой электросварке и при работе электрифицированных железных дорог требуется постоянный ток большой силы. Он создается с помощью выпрямления переменного тока или с помощью генераторов постоянного тока.

В качестве технического направления тока принято, что он течет от контакта со знаком «+» к контакту со знаком «—».

В случае переменного тока (~) различают однофазный переменный ток, трехфазный переменный ток и высокочастотный ток.

При переменном токе ток постоянно изменяет свою величину и свое направление. В западноевропейской энергосети ток за секунду меняет свое направление 50 раз. Частота изменения колебаний в секунду называется частотой тока. Единица частоты — герц (Гц). Однофазный переменный ток требует наличия проводника, проводящего напряжение, и обратного проводника.

Переменный ток применяется на стройплощадке и в промышленности для работы электрических машин, например ручных шлифовальных устройств, электродрелей и круговых пил, а также для освещения стройплощадок и оборудования стройплощадок.

Генераторы трехфазного переменного тока вырабатывают на каждой из своих трех намоток переменное напряжение частотой 50 Гц. Этим напряжением можно снабжать три раздельные сети и при этом использовать для прямых и обратных проводников всего шесть проводов. Если объединить обратные проводники, то можно ограничиться только четырьмя проводами

Общим обратным проводом будет нейтральный проводник (N). Как правило, он заземляется. Три другие проводника (внешние проводники) имеют краткое обозначение LI, L2, L3. В единой энергосистеме Германии напряжение между внешним проводником и нейтральным проводником, или землей, составляет 230 В. Напряжение между двумя внешними проводниками, например между L1 и L2, составляет 400 В.

О высокочастотном токе говорят, когда частота колебаний значительно превышает 50 Гц (от 15 кГц до 250 МГц). С помощью высокочастотного тока можно нагревать токопроводящие материалы и даже плавить их, например металлы и некоторые синтетические материалы.

Преобразователи переменного постоянного

тока. Устройство …

Трансформатор. Аппараты преобразующие переменный ток

одного …

Переменный ток

выгодно отличается отпостоянного тем, что относительно легко можно изменять его силу. Аппараты, преобразующиепеременный ток одного … bibliotekar.ru/enc-Tehnika-3/55.htm

Источники питания постоянным током

. Сварочные преобразователи …

Они обладают следующими преимуществами по сравнению с источниками переменного

тока: … при сваркепостоянным током возможно применение всех выпускаемых … источникипостоянного тока—сварочные генераторы, вырабатывающиепостоянный ток , … bibliotekar.ru/spravochnik-17/19.htm

Обозначения на схемах и в приборах

Графическое обозначение тока постоянной полярности на схемы наносится в виде знаков плюс (+) и минус (-). Источник электричества постоянной полярности имеет вид двух вертикальных чёрточек, одна из которых вдвое длиннее. Та, что короче, – это минус, длинная – плюс. Запомнить различие можно легко. Если длинную черту разделить пополам, то из неё можно сложить знак «+». На корпусах приборов, блоков питания, на гнёздах подключения разъёмов питания можно увидеть буквенное обозначение DC (direct current). Это по-английски означает «однонаправленный ток». Рядом часто наносят графическое обозначение – длинная горизонтальная линия, под ней располагается пунктирная линия, у которой длина штрихов равна длине промежутков.

Обозначение переменного тока на схемах и на приборах осуществляется в буквенном изображении AC (Alternating Current) и графическим символом – отрезком синусоиды длиной в период. Число фаз может указываться цифрой или количеством волнистых линий, если это необходимо.

Обозначения постоянного и переменного электричества

Действующее значение напряжения

Значение электрического потенциала, имеющегося между двумя точками электросети, может быть определено по тому, какая работа была выполнена за некоторый временной отрезок, либо по выделенному количеству теплоты. В случае переменного напряжения поступают по-другому. Поскольку его характер колебаний имеет форму синусоидальной кривой, и максимальное значение показатель принимает на пике амплитуды (а при перемещении из плюсовой зоны кривой в минусовую напряжение нулевое), для вычислений применяют усредненный показатель. Именно его называют действующим, и он может быть приравнен к такому же значению постоянного напряжения.

Он меньше максимального допустимого показателя на величину, равную корню из двух от последнего (то есть примерно в 1,4 раза). У сети, имеющей номинальное напряжение 220 В, максимум, таким образом, будет равен 311 В. Эти показатели нужно учитывать, подбирая конденсаторы, диодные компоненты и другие подобные элементы для монтажа в ту или иную систему.

Синусоидальное напряжение с амплитудой 310 В эквивалентно постоянному, значение которого – 210 В

3 Термины, определения и сокращения[править]

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1

линия взаимосвязи: Отрезок линии, указывающей на наличие связи между функциональными частями изделия.

3.1.2

обозначение элемента (позиционное обозначение): Обязательное обозначение, присваиваемое каждой части объекта и содержащее информацию о виде части объекта, ее номер и, при необходимости, указание о функции данной части в объекте.

3.1.3

установка: Условное наименование объекта в энергетических сооружениях, на который выпускается схема.

3.1.4

устройство: Совокупность элементов, представляющая единую конструкцию.

3.1.5

функциональная группа: Совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию.

3.1.6

функциональная цепь: Совокупность элементов, функциональных групп и устройств (или совокупность функциональных частей) с линиями взаимосвязей, образующих канал или тракт определенного назначения.

3.1.7

функциональная часть: Элемент, устройство, функциональная группа.

3.1.8

элемент схемы: Составная часть схемы, которая выполняет определенную функцию в изделии (установке) и не может быть разделена на части, имеющие самостоятельное назначение и собственные условные обозначения.

3.2 В настоящем стандарте применены следующие сокращения:

ЕСКД — Единая система конструкторской документации;

УГО — условные графические обозначения;

ЭСИ — электронная структура изделия;

КД — конструкторский документ.

Как можно измерить переменное напряжение

Изменять непостоянную напряженность сети, как и любые другие электрические характеристики сети, можно с помощью специальных измерительных приборов: вольтметров, амперметров, омметров. Современные тестеры и мультиметры содержат в себе функции их всех, поэтому лучше пользоваться ими. Для того чтобы измерить параметр, следует следовать инструкции:

Найти шкалу измерения на приборе, которая чаще всего находится справа.
Выставить предел измерения, зная, что, например, в розетке приблизительно 220 вольт.
Взять щупы и вставить их в источник

При этом неважно, какой щуп куда будет вставлен.
Произвести измерения с учетом техники безопасности.
Зафиксировать полученные показатели.

Таким образом, отличие постоянного напряжения от переменного есть, и оно существенное. На основании постоянных и непостоянных токовых сил изготовлены генераторы, конвертирующие механическую энергию в электрический ток различных видов, который можно быстрее и дальше подать по проводам.

Виды напряжения переменного тока

В случае наиболее распространенного синусоидального напряжения часто рассматривают его виды:

  • Мгновенное, которое определяется для произвольного момента времени t.
  • Действующее, производящее один и тот же тепловой эффект, равный по величине постоянной характеристики. Оно определяется выполненной активной работой первого полупериода.
  • Средневыпрямленное, определяемое как модуль величины выпрямленного напряжения за один цикл гармонического колебания.

Если электрический поток передается по воздушным линиям, то упоры и их размеры напрямую зависят от величины напряжения, которое применяется в сети. Его величина между фазами именуется линейным напряжением, а между землей и каждой из фаз – фазным.

Период и амплитуда синусоидального колебания

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

Наименование Изображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

Наименование Изображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
 Контакт размыкающий с замедлением, действующим при возврате
 Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка):гнездоштырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

Наименование Изображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
