Патрон для лампочек: установка и подключение

Подключение светильника бра: основные способы

Всего можно назвать несколько разновидностей бра, подключить их не составляет огромного труда, однако, есть определенные особенности. Поэтому узнайте о каждом типе по отдельности.

Модель на веревке

Здесь мы с вами рассмотрим, как подключить бра с выключателем-шнурком, на самом деле сложного в этом нет ничего. Нужно только провести все провода к месту подключения и выбрать высоту, желательно устанавливать бра на высоте 1-2 метра. Далее присоединяем все провода между собой, их три: L – фаза, PE – земля, N – ноль.  Узнайте особенности светильников для кухни.

Все провода нужно соединить соответственно одинаковые. Далее закрепляем бра на стене и пользуемся. Посмотрите, как подключить бра с выключателем-шнурком видео, так будет понятней, что к чему.

Бра с выключателем

Это обычная альтернатива веревочных бра. Инструкция по монтажу схожа, одна здесь нужно все соединять только по специальной схеме и использовать все возможные советы по правилам электромонтажных работ. Такая серьезность связана с тем, что вы провод видеть не будете, и если сделать что-то не так, можно вызвать замыкание. Такой тип можно использовать для подключения светильников в детской комнате.

Итак, как правильно подключить бра, схема имеет следующий вид:

  • Фаза должны идти на выключатель.
  • Фаза с выключателя должна возвращаться назад в светильник.
  • Ноль и земля в этом случае подключаются напрямую.

Бра без выключателя

Еще одним способом можно назвать бра напрямую к сети без выключателей. В этом случае все подключается только прямым способом – шнур вставляется в розетку, и все начинает светить. Такой способ считается отличным, ведь ненужно долбить стену и думать, как же все подключить, здесь все проще простого.

Однако, отвечая на вопрос, как подключить бра с выключателем-шнурком, мы вспомнили одну особенность. Ведь можно поставить шнурок, который будет разрывать цепь. Так можно не трогать постоянно розетку, подошли, включили и все работает отлично. Посмотрите, как выглядит схема в этом случае.

Виды патронов

На данный момент все патроны разделяются на несколько видов: винтовые и штырьковые. Являются универсальными вариантами, которые могут подойти ко всем разновидностям ламп. Резьбовые применяются в частях ламп накаливания со светодиодными лентами.

Вам это будет интересно Как сделать нужный коэффициент светового потока

Штырьковые

Штырьковые — модели, работающие в сети с переменным током в 220 вольт. Они обозначаются с помощью буквы G. Применяются там, где есть точечные светильники подвесных конструкций. Задействуются как в быту, так и в производстве с коммерцией. Самыми часто используемыми из них считаются модели с названием G4-G10, G9, GU10, G13 и GX53.

Первые созданы для галогеновых разновидностей, которые обладают малой мощностью. Вторые обладают петлеобразным плоским видом, который вставляется в пазы. Третий это полный аналог G10 со специальными утолщениями на окончаниях, которые вставляются в отверстия и закрепляются поворотным движением. G13 обладают поворотным механизмом, а GX53 — минимальной толщиной и причисляются к аналогу G10.

Штифтовые модели отличаются друг от друга материалом исполнения, размером вкладыша, видом крепежа, числом контактных деталей и промежутком между ними. Следует заметить, что по конструктивным особенностям есть торцевые с подвесными и стоечными моделями. Также могут иметь отличия контакты.

Обратите внимание! Как дополнение, можно отметить, что имеются фокусирующие виды цоколей, те модели, которые обладают утопленным и софитным контактом. Применяются для тех светильников, которые имеют светодиодные и газоразрядные части


Стандартный штырьковый цоколь

Винтовые

Патроны, имеющие внутреннюю резьбу, подходят для соответствующих ламп, имеющих резьбу. Самыми популярными из них являются е14 и е27. При этом второй вариант это классика. Всего существует 8 разновидностей винтовых патронов. Корпус создается из пластика. Отличаются все разновидности друг от друга диаметром. Чем выше этот показатель, тем больше мощность с токовой нагрузкой.


Винтовой цоколь

Преимущества и недостатки

Достоинства данного патрона:

простота разборки и сборки

надежность проверенная временем

контактные площадки фиксируются винтами

Во-первых, при необходимости (выгорание, оплавление) их можно заменить. Либо просто поджать при ослаблении контактов и нагреве соединения.

Кстати, данные винты нужно подтягивать изначально, еще перед непосредственным подключением проводов. Этим вы продлите срок службы патрона и лампочки в разы.

В 90% случаев лампочка и перестает светить, потому что центральный контакт греется и его площадка в виде пластинки начинает отгибаться, постепенно отходя от цоколя лампы.

Недостатки:

неудобство подключения к винтовым зажимам

Для обеспечения хорошего контакта, вам придется их выкручивать целиком из своего посадочного места.

При этом если у вас отвертка не марки Wera, с кучей дополнительных «фишек», то этот винтик часто выпадает и закатывается в самые неподходящие места.

Хотя опытные электрики обходятся без полного выкручивания винтов и выгибания аккуратных колечек на медных жилах. Все подключение делается гораздо проще.

Жилы зачищаются немного больше обычного (сантиметра на 2-3), а винты только ослабляются. Далее жилку заводите под шайбу с винтом и делаете оборот строго по направлению закручивания резьбы.

Это необходимо для того, чтобы при затягивании винта, колечко не разогнулось, а наоборот затянулось еще лучше.

После этого все излишки выступающие за болтиком откусываете бокорезами. У вас должно получится некое полукольцо.

Все что остается — это дожать его утконосами до полноценного колечка.

Затягивать такое соединение пока еще нельзя. Оно должно «играть» на своем посадочном месте.

Берете второй провод и проделываете с ним ту же самую процедуру. Только после этого можно затягивать винты до упора. В итоге такого подключения, не нужно ничего откручивать, заранее делать какие-то колечки, угадывая диаметр болтиков.

Все это подгоняется непосредственно на самом патроне. Экономия времени и трудозатрат что называется на лицо.

Единственный минус такого способа — расход провода будет больше на пару сантиметров чем обычно.

Назначение патрона


Виды электрических патронов

Электросеть в доме или на производстве состоит из проводов и электроприборов, а также разных электромеханических изделий. К таким приборам относится патрон электрический. Он соединяет осветительное устройство (светодиодную, люминесцентную или любую другую лампочку) с кабелем и фиксирует ее в потолочном, настенном или настольном светильнике.

Патроны используются для любых типов ламп

Важно, чтобы лампочка имела такой же цоколь, как и электрический патрон. В ином случае ее подсоединить не получится

Изготавливаются такие устройства из разных материалов – термопластик, керамика, металл, термостойкие полимеры.

Характеристики

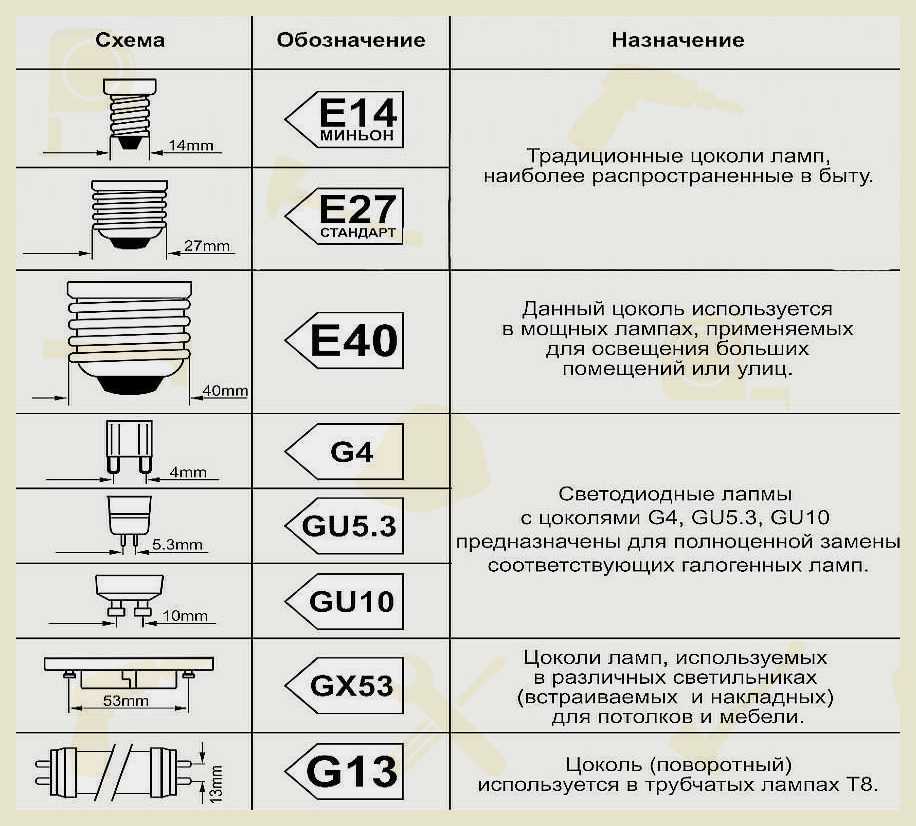

Несмотря на то, что лампы могут обладать одинаковой колбой, тип цоколя может быть отличным. Существуют свои виды патронов для ламп. Маркировка представлена по единому международному стандарту и включает в себя латинские буквы и цифры. Буквы это форма, а цифры это резьбовой диаметр с габаритом корпуса. Иногда это также контактное расстояние. Самые распространенные цоколи — это E14, E27 E40. Есть еще G4, G5, G9, G10 и R7S. E14 — бытовая модель, распространенная в светодиодных и энергосберегающих светильников. Нередко применяется в лампах накаливания. Бывают классическими или свечеобразными.

  • Е27 — модель, используемая во всех типах лампочек. Отличается от первой большим количеством мощности и отсутствием сочетания с диммером и электронным выключателем.
  • E40 — крупный цоколь, использующийся в экономных ртутных лампах, мощных моделях накаливания, металлогалогенных источников. Применяется, для того чтобы осветить крупные территории, к примеру, магистрали, скверы, площади и улицы.
  • G4 — патрон, который преимущественно используется в галогеновых светоисточниках и имеет маленький размер с точечным излучением.

Обратите внимание! Применяется, для того чтобы оформить жилое помещение декоративным освещением

  • G5 — модель, используемая в люминесцентных установках, где представлена 16 миллиметровая толщина колбы. Лампы имеют малое энергопотребление, высокую светоотдачу и холодный свет.
  • G9 — патрон, имеющий строение, использующееся в декоративном освещении сети, где напряжение представлено 220 вольт. Колба выполнена в виде матовой или прозрачной капсулы.
  • G10 — модель, которая применяется в лампах, имеющих диодное, галогеновое и энергосберегающее назначение. Работает в сети, где напряжение не больше 220 ватт. Имеет поворотный механизм.
  • R7S — патрон, распространенный в быту, промышленности и коммерции. Есть даже в прожекторных светильников. Отличается повышенной цветовой передачей и световой отдачей. Работает в лампочках с закрытым типом.

Технические характеристики стандартных штырьковых патронов

Как подключить розетку к электрическому патрону

На первый взгляд подключение розетки к электрическому патрону — процесс совершенно бессмысленный. Представьте, если срочно понадобилась розетка рядом с зеркалом в ванной комнате, а распределительная коробка расположена слишком далеко. В ванной комнате обязательно имеется осветительный прибор с патроном, к которому параллельно подсоединяют два кабеля, необходимых для эксплуатации розетки.

Но есть один нюанс: розетка обесточивается всякий раз, когда выключается свет в ванной комнате, что нельзя назвать недостатком. Подобная взаимосвязь повышает электрическую безопасность — в случае утечки воды и попадания влаги на розетку исключается короткое замыкание. Для большей безопасности выберите герметичные розетки, предназначенные для комнат с высоким уровнем влажности.

Способы крепления

В настоящее время практикуется несколько вариантов закрепления электрического патрона, которые отличаются как составными элементами, так и уровнем сложности самостоятельного выполнения.

За токоподводящие провода

Выполнять подвешивание одиночных патронов можно на токоподводящих проводах. При монтаже патрон нужно разобрать, освободить контактные зажимы и вынуть вкладыш, после чего провода вставляются в зажимы, а патрон собирается.

В обязательном порядке осуществляется дополнительная фиксация провода, что предотвратит перегиб или обрыв жилы. Зажим проводов производится при повороте нижней корпусной части патрона.

Крепление электрического патрона за токоподводящий провод

В процессе такого монтажа очень важно контролировать параметры глубины, а также правильность расположения провода между контактными зажимами.

На трубке

Закрепление на специальной трубке из металла является самым распространенным и достаточно надёжным способом, позволяющим осуществлять самостоятельное подвешивание тяжелых осветительных плафонов.

На металлическую трубку могут навинчиваться добавочные гайки, посредством которых и производится фиксация арматуры осветительных приборов, элементов дизайна или плафонов.

Преимуществом такого способа является то, что вся нагрузка перераспределяется исключительно на металлическую трубку, а внутри пропускаются стандартные токопроводящие провода.

Втулкой

Использовать подключение втулкой целесообразно при фиксации патрона в настольной лампе или настенном светильнике. Допускается применение металлических или пластиковых трубчатых втулок. Основным недостатком такого способа является риск деформации пластмассовой втулки в результате длительного нагрева.

При фиксации резисторной металлической втулки нужно помнить, что присоединительная патронная резьба не всегда нормирована, поэтому может потребоваться выполнение подгонки.

С безвинтовыми контактными зажимами

Особенностью такого крепления является накручивание на резьбу трубки донной части, после чего токопроводящие провода закладываются внутрь, и защелкивается корпус-цилиндр.

Конструкция с безвинтовым типом контактных зажимов отличается ремонтопригодностью, поэтому отремонтировать вышедший из строя патрон вполне возможно самостоятельно.

Home light with plastic cover and E14/E27/B22 lamp holder 12w LED Bulb


US $0.52-$0.65

/ Piece

1000 Pieces (Min. Order)

6YRS

Zhongshan Xiaolan Meishan Electrical Co., Ltd.

(1)

84.3%

Contact Supplier

Способы крепления

Если патрон вышел из строя, то его нужно заменить. Начинающих мастеров интересует, как это сделать.

Крепят устройство в осветительном устройстве за донную часть. В отверстии для введения кабеля есть резьба. Патрон Е14 изготавливаются с резьбовым вводом – М10х1, а Е27 – М10х1, М13х1 или М16х1.

Существует несколько вариантов крепления устройства: за токопроводящий кабель, на трубке, с помощью втулки или безвинтовых зажимов.

За токопроводящие провода

Соединение напрямую с проводниками запрещено. Сначала нужно надежно закрепить прибор в люстре. Для этого в его дно вкручивают нейлоновую или полиамидную втулку, которая оснащена отверстием для проводки. Потом кабель фиксируется винтом. Это необходимо, чтобы защитить проводник от перегиба или разрыва.

Разберите патрон, освободите его зажимы, вставьте провода. Затем соберите его, и зажмите кабель винтом.

Для фиксации патрона используйте кабель с высокой прочностью, например, из бронзы.

На трубке

Обычно патрон крепят к металлической трубке, это надежный способ, который подходит для тяжелых люстр.

Трубка часто оснащена гайками, которые позволяют укрепить арматуру или плафоны. То есть, нагрузка переходит из патрона на трубку

Токопроводящий кабель пропускается через отверстие этой важной детали

В продаже есть патроны с резьбой снаружи, на которые навинчивают абажурное кольцо. На него устанавливают декоративный колпак для создания потока света, который падает под определенным углом.

Втулкой

Патрон можно установить в осветительное оборудование, используя втулку (из металла или пластмассы) цилиндрической формы. Потом конструкцию фиксируют на специальной пластине. Это простой метод, так как проделать тоннель в основании из тонкого материала легко. После этого патрон прижимают к основе и фиксируют втулкой.

Единственный минус в том, что из-за перегревания (особенно при использовании обычных ламп) втулка деформируется. Как следствие, крепление устройства нарушается, оно начинает расшатываться.

С контактными зажимами

Соединение патрона безвинтовыми контактными зажимами отличается от классического. Разница в том, что корпус изделия соединяется с дном пластинками с пружинным механизмом, а не вкручивается.

На трубку светильника навинчивается дно патрона, внутрь прокладываются провода. Затем корпус надевается на нижнюю часть, а защелки у донышка надежно его фиксируют.

При необходимости заменить патрон, нужно слегка отогнуть защелки отверткой, чтобы снять корпус и не повредить проводники.

Как правильно подключить патрон?

Из бытовых изделий сложнее всего произвести подключение проводов к старому типу патрона – «советскому», так как его необходимо предварительно разобрать.

Эти устройства легко узнать по черному полимерному корпусу. Чтобы добраться до клемм, карболитовый корпус необходимо развинтить.

Разборка производится вращением частей корпуса в противоположные стороны. В результате патрон делится на 3 части: держатель (самый крупный элемент), задняя часть и центральная деталь – контактная керамическая вставка

Чтобы зафиксировать провода, их необходимо зачистить и оформить «петельками», чтобы было удобнее закрепить на контактах. Фазу фиксируют к центральному винту-контакту, ноль – ко второй клемме.

При затягивании резьбового соединения необходимо применить усилие и помнить, что оно одновременно передает напряжение на контакт. Когда провода подключены, остается соединить две части корпуса.

Способы крепления в осветительных приборах

Сложности установки патрона могут быть вызваны конструкцией люстры или светильника. Чтобы быстрее справиться с заменой сломанного изделия, рекомендуем заранее, перед первичным монтажом осветительного прибора, познакомиться с его устройством и положением.

Производители светильников чаще всего выбирают следующие способы крепления патронов:

  • за электропровод;
  • на металлической трубке;
  • с помощью втулки;
  • защелками.

В первом случае необходимо дополнительно укрепить провод, для этого используют втулку с крепежным винтом, которая ввинчивается в донышко патрона.

Металлическая трубка применяется чаще, так как позволяет устанавливать тяжелые люстры с большим количеством декоративных элементов.

Часто вместо трубки используют металлическую цепь, которая также снижает нагрузку на электрический провод и позволяет регулировать высоту подвешивания осветительного прибора

Патроны с втулками подвергаются нагреванию, вследствие чего элементы деформируются. Поэтому пластиковые втулки рекомендуется менять на металлические.

Последний вариант крепления подходит для приборов с безвинтовыми контактными зажимами. Патрон устанавливают частями. Сначала закрепляют донышко, затем вставляют провода, и только потом монтируют оставшуюся часть патрона с помощью защелок.

Вариант подключения с резьбовыми клеммами

Патроны более современного типа не нужно разбирать – клеммы находятся с наружной стороны. Провода фиксируются винтовыми зажимами, процесс подключения занимает всего несколько минут.

Единственный минус такого патрона – невозможность ремонта. Если клеммы обгорели или изделие деформировалось, то придется его менять полностью.

С помощью инструмента снимаем с концов нулевого и фазного проводов изоляцию, чтобы оголить металлическую жилу

С помощью плоской отвертки откручиваем два винта, которые осуществляют фиксацию проводов в гнезда с клеммами

Напряжение с фазы должно подаваться на центральную клемму, поэтому перед подключением проверяем провода индикаторной отверткой

Вставляем провода в выбранные клеммы, аккуратно закручиваем крепежные болты – крепко, но без пережима и изгибов

Шаг 1 – зачистка концов проводов

Шаг 2 – откручивание крепежных болтов

Шаг 3 – определение фазы и выбор клеммы

Шаг 4 – подключение проводов к клеммам

Вариант подключения с зажимами актуален для светильников, рассчитанных на лампы Е14 и Е27. При установке нового патрона и замене обязательно следует проверить его на целостность и соответствие нормам.

Предположим, количество витков должно быть не менее трех, а на корпусе должны отсутствовать трещины и сколы.

Технические особенности различных ламповых патронов

Важно отметить, что патрон для лампочек может быть различным не только по своему типу, но и в соответствии с особенностями конструкции. Поэтому, согласно такому параметру, можно выделить несколько разновидностей, таких как подвесные (применяются для помещений с высоким уровнем влажности), оснащенные особым механизмом крепления, прямые, наклонные и другие

Отличаются между собой и корпусы патронов. Так, наиболее популярными являются образцы, выполненные из пластмассы или фарфора (более стойко переносят воздействие высоких температур).

Далее следует более подробно рассмотреть, как разобрать патрон для лампочки максимально правильно и, что не менее важно, безопасно
