Как установить в доме двойную розетку: существующие варианты подключения

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

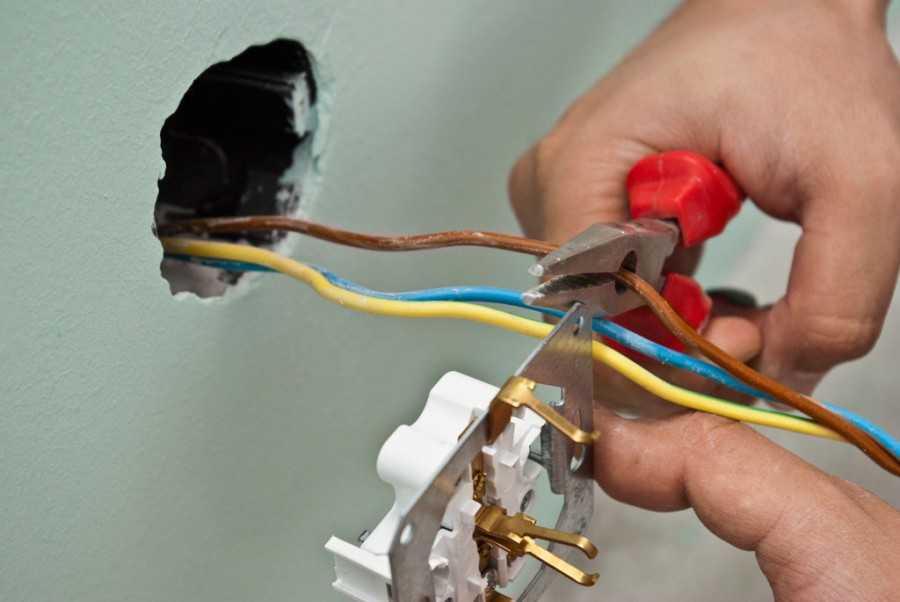

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

Очень важно осуществить подключение проводов к клеммам розетки правильно

На рисунке видно, что питающие провода должны быть подключены именно к разным клеммам. В ином случае возникнет короткое замыкание и проводка сгорит.

Также нужно, чтобы при подключении второго провода к основной клемме, материал соединяемых проводов был одинаков, чтобы не начался процесс окисления металлов.

Важно! Полная электробезопасность обеспечивается в том случае, если заземляющий провод подключен к розеткам при помощи ответвления проводов, то есть он остается неразрывным

Если все верно, то можно затянуть винты.

Теперь можно переходить к закреплению розетки. Следует выровнять механизм и надежно закрепить его в «стакане», воспользовавшись крепежными винтами и крепко закрутив их по бокам розетки.

Совет! Для того чтобы выровнять розетку и правильно установить декоративную накладку, нужно воспользоваться урочнем, маркером и карандашом, прочертив ровную полосу и равняться на нее при закреплении розетки.

После того как механизм закреплен, можно прикладывать накладку и затягивать винты.

Важно! Лицевая панель довольно хрупкая, поэтому при затягивании винтов важно не перестараться, чтобы она не треснула

Осталось только включить напряжение и проверить работоспособность розетки.

При наличии определенных навыков установить двойную розетку самому не так уж сложно. Правда, процесс требует внимательности и соблюдения техники безопасности.

РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ

Электрическая розетка – 1шт.

ТВ-розетка – 1шт.

Интернет-розетка – 1шт.

Мультимедиа-розетка — 1шт.

Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.

Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной.

ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.

Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.

Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.

В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио-, видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.

Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом. При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.

Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.

Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта.  В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30х20.

Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.

Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать ЗДЕСЬ.

В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.

Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель — коаксиальный и интернет кабель — витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.

Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв-, аудио-, hdmi- и интернет-розеток.

Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал, в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.

Двойная розетка в один подрозетник

Так как в большинстве случаев замена одиночных розеток является частью мелкого ремонта, мы будем рассматривать пример, как подключить двойную розетку используя старый подрозетник либо оставшееся после него место, не будет необходимости в прокладке новой проводки и восстановлении поврежденного интерьера. Хотя косметический ремонт может потребоваться.

Демонтаж старой розетки

До начала работы с электропроводкой нужно позаботиться о своей безопасности. В первую очередь отключите питающие автоматы в квартирном щитке. Затем проверьте отсутствие напряжение на заменяемой розетке – используйте для этого индикаторную отвертку.

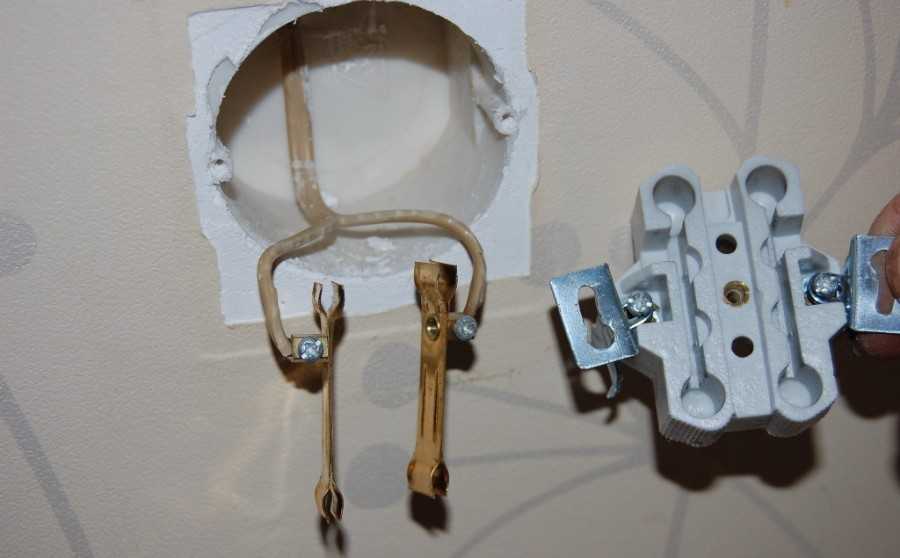

При самостоятельных действиях сразу демонтируется старая розетка. Для этого откручиваются ее крепежные винты, и снимается верхняя крышка. Далее отсоединяются провода и откручиваются крепежные лапки самого изделия в коробке.

Аналогично разбирается и розетка, подлежащая установке: ее лицевая панель осторожно отделяется от рабочей части

Установка нового подрозетника

У меня заранее установлен новый подрозетник фирмы Schneider Electric для внутренней установки с диаметром 68 мм. Пользуюсь ими достаточно давно, могу высказаться о них только хорошее — очень надежные и качественные.

К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки. Если у вас подрозетник старого образца или его вовсе нет, тогда лучше установить новый. Нормальный подрозетник — залог надежно зафиксированной и невыпадающей розетки.

Чтобы сам подрозетник был надежно зафиксирован в стене его необходимо прихватить на алебастр или шпаклевочную смесь.

Подготовка к подключению

Приступаем к разделки кабеля. Для снятия внешней изоляции я использую нож с пяткой от ШТОК. Некоторые новички могут подумать, чем больше запас провода, тем лучше (останется на будущее).

Длинные провода в коробке нам не нужны, иначе при установке механизма розетки он просто туда не влезет. Поэтому оставляем запас провода примерно 10 — 12 см.

Если провода от старой проводки остались короткие можно попробовать их нарастить. Кстати на эту тему есть отдельная статья, как удлинить провода в розетке.

Далее зачищаем изоляцию с токопроводящих жил примерно на 10 мм.

Подключение проводов

Когда провода подготовлены, подключаем их на свои контакты. По цветовой маркировке расключение проводов в распределительной коробке выполнено таким образом, что фазный провод коричневого цвета, нулевой рабочий (ноль) синего цвета, заземляющий провод – желто-зеленого.

Ослабляем винты на клеммах для подключения, вставляем провода в контакт и хорошенько затягиваем винты с помощью отвертки.

На какую клемму подключать фазу или ноль особой разницы нет. Можно слева, можно справа. Я всегда подключаю фазный провод на правый контакт розетки. Главное не подключить их к одному контакту (шине) иначе произойдет короткое замыкание.

Заземляющий провод подключается к центральному контакту, расположенному на скобе. Рядом с этим контактом есть значок «ЗАЗЕМЛЕНИЕ».

Установка двойной розетки в подрозетник

Когда провода будут подключены можно приступать к укладке всего механизма в подрозетнике

Когда устанавливается двойная розетка в один подрозетник, важно сделать аккуратную укладку проводов в коробке

Нельзя допускать их попадание под крепежные лапки (иначе при их затягивании повредится изоляция). Я перед установкой сгибаю провода «гармошкой» и они отлично укладываются.

Затем розетка осторожно заглубляется вовнутрь и фиксируется саморезами или крепежными лапками, упирающимися в стенки подрозетника. Я использую первый вариант. Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу

Наконец ее суппорт соединяется саморезами с корпусом установочной коробки

Затем с помощью уровня выставляем ровное положение розетки по отношению к углам стены и полу. Наконец ее суппорт соединяется саморезами с корпусом установочной коробки.

Когда рамка суппорта будет надежно закреплена, устанавливается декоративная накладка. При правильном монтаже розетки, она ляжет на стену вплотную, без зазора.

Пожалуйста, не забывайте, что розетка хоть и двойная ее нагрузочная способность при этом НЕ УВЕЛИЧИВАЕТСЯ в два раза. Питающий кабель и сама розетка рассчитаны на рабочий ток 16 Ампер. При подключении электроприборов это нужно учитывать.

Демонтаж

Замена одиночных типов считается мелким ремонтом. Сейчас уже можно легко подключить двойной тип с использованием устаревшего подрозетника. Если его менять, то остается достаточное место для новых образцов. Это избавит вас от мороки с прокладкой новой проводки, да и интерьер никак не повредится. Возможно, придется прибегнуть к косметическому ремонту, но это никогда не было критичным условием для кого-то.

Самостоятельно вы можете быстро демонтировать старую версию. Открутите все крепежные элементы, снимите крышку, отсоедините провода и открутите лапки крепежа. Также проделайте с розеткой, которую собираетесь устанавливать.

Нагрузка на одну розетку. Какую нагрузку выдерживает розетка. Подключение по WiFi

В этой статье рассмотрим, сколько мобильных устройств можно одновременно подключить к роутеру, если он является точкой раздачи интернета по WiFi. А также, сколько устройств можно подсоединить к роутеру по кабелю.

Подключение по сетевому кабелю LAN

Здесь все зависит от количества разъемов LAN на самом роутере. Как правило, обычный роутер имеет 4 таких разъема. А это означает, что к нему по кабелю можно подключить всего четыре устройства.

Подключение по WiFi

Здесь, разумеется, нет ограничений по количеству разъемов, однако, большое количество одновременно подключенных устройств скажется на работе самого маршрутизатора.Ограничения есть и они выражаются в максимальном количестве IP-адресов, которые выдает DHCP сервер на самом роутере.

По умолчанию на различных роутерах установлены свои значения. Например, на Asus начальный адрес – 192.168.1.0, конечный – 192.168.1.254, то есть диапазон адресов 254 (можно подключить 254 устройства). У роутеров TP-Link соответственно начальный – 192.168.0.100, конечный – 192.168.0.

199, а диапазон – 99 (то есть можно подключить 99 устройств). Таким образом, теоретически к каждому роутеру можно подключить целую армию телефонов и планшетов.

Сколько же максимально устройств можно подключить? Случалось видеть жалобы, когда владельцы роутеров подключают десяток устройств (например, рабочие компьютеры в офисе) и интернет пропадает

Совет здесь может быть один – важно подбирать модели роутеров, которые предназначены на такую нагрузку

Они гораздо мощнее, имеют мощные блоки питания и процессоры. Разумеется, их стоимость гораздо выше. Выбрать подходящий роутер можно в любом магазине оргтехники, где продаются ноутбуки, планшеты, телефоны, а также можно купить чехлы оптом для телефонов в качестве модных аксессуаров.

При покупке внимательно читайте описание каждой модели – там должно быть указано количество подключаемых устройств.

Итак, обычные маршрутизаторы для домашней сети рассчитаны не более, чем до 5 устройств. Для примера приведем модель роутера Huawei EC 5321u-1 Rev.B, Sierra Wireless AC802. В характеристиках к нему указано, что он рассчитан на нагрузку до 5 устройств. Еще один пример – Easo M8.

В инструкции к нему говорится о возможности подключить 50 устройств, но рекомендованное количество – всего 5 – 7. Итак, каждый маршрутизатор рассчитан на определенную нагрузку, которая указана в инструкции.

При планировании малой локальной сети дома или в офисе, либо при раздаче WiFi в людных местах всегда обращайте внимание на мощность приобретаемого роутера. https://www.youtube.com/embed/OXITtzsNyfw

Для малой сети (до 5 устройств, скажем, планшет, компьютера, телефон и телевизор) подойдет и недорогая модель. Например, TP-Link-WR841N или похожий из этой ценовой категории и схожий по мощности.

Для построения беспроводной сети в людных местах (кафе, конференция, общежитие, многоквартирный дом), где предвидится большое количество подключаемых устройств, смело покупайте маршрутизатор подороже (около 5 тыс. руб.).

Он обеспечит стабильную работу и гарантированно будет работать без сбоев.

И еще, если планируется большая нагрузка на роутер одновременно с нескольких устройств (видеоигры, скачка торрентов, онлайн-видео и пр.), то также следует остановить свой выбор на более мощной модели маршрутизатора. Это обезопасит вас от возможных перебоев в раздаче интернета.

Все чаще получается так, что количество розеток в квартире ограничено, а приборов, которые необходимо подключить и постоянно использовать, очень много.

В одну розетку можно подключать только ограниченное количество электроприборов

Крепление подрозетников

Перед тем как крепить монтажную коробку, в него нужно завести провод. Далее деталь помещается в углубление и фиксируется. У большинства моделей имеются держатели (лапки), которые при закручивании соответствующих винтов расходятся в стороны, упираясь в стенки ниши.

Как показала практика, такие фиксаторы не обеспечивают достаточной прочности: сила, воздействующая на подрозетник при вытягивании вилки, увеличивается за счет рычага и со временем разбалтывает крепление.

Установка подрозетников в бетонной/кирпичной/газобетонной стене

Для большей надежности приходится сажать установочную коробку на раствор. Подойдет любой — цементно-песчаный, алебастровый или гипсовый. Чтобы сила сцепления между раствором и нишей была максимальной, стенки последней нужно предварительно смочить водой. Подрозетник устанавливают не сразу после закладки раствора, а через 20 – 30 мин, когда тот немного схватится.

Заполнив раствором щели, оставшиеся между коробкой и стеной, снимают его излишки и на этом монтаж этой части розетки заканчивается.

Держатели не всегда имеются в комплекте. При покупке нужно сразу проверить, оснащен ли ими подрозетник, и если они не обнаружены, эти детали следует приобрести отдельно.

Монтажные коробки недорогих розеток часто крепятся при помощи дюбелей. В этом случае дополнительное крепление при помощи раствора не требуется.

Как поставить и подключить?

Двойная розетка имеет один вариант конструкции – один подрозетник, монтажная часть и два разведенных клеммника.

Максимальная нагрузка на двойную розетку 16А. В противном случае рекомендуется устанавливать отдельное ответвление на каждую точку.

Чтобы установить прибор понадобится:

  • крестовидная и плоская отвёртка;
  • инструмент для чистки оплетки;
  • изолента и пассатижи.

Чтобы защитить кабель при пожаре, провода устанавливаются в гофр. При последующей эксплуатации такой подход упрощает замену кабеля и не требует пробивания стен. Процесс монтажа требует проведения подготовительных работ.

Необходимо определить провода. В инструкции описывается соответствующий цвет, фазовый обычно окрашен в красный или коричневый. Заземление обычно зеленого или желтого оттенков. А вот голубой – нейтральный провод.

Но лучше предварительно провести проверку с помощью специальной отвёртки, которая на фазе загорится. Установка без заземления проходит намного проще.

Перед проведением работ, автоматы отключаются, чтоб обесточить линию и провести работы в безопасных условиях. В местах, где будет проводится установка тоже стоит проверить напряжение.

Подключение электрической двухместной накладной

В отличие от одинарной, такая модель с одним корпусом, но двумя разведенными клеммами. Первым делом необходимо раскрыть кабель для чего используется нож.

Удаляется внешняя изоляция. Провода не должны быть длинными, ведь это может помешать при последующей установке. В идеале оголять провода на 1 см. В целом запас провода не превышает 12 см (короткие удлиняют). Порядок проведения работ простой:

  1. Ослабьте клеммы, которые предназначены для фиксации проводов.
  2. После установки проводов, закрутите болты с помощью отвертки. Убедитесь в надёжности крепления и только после этого подключайте электричество.

Обязательно уложите провода в стакан, ведь со временем изоляция провода может нарушиться. Сверните так, чтобы не было сильных загибов. Не должны они находиться и под крепежными болтами в подрозетнике. Для крепления используются лапы или саморезы, что является завершающим этапом установки. Коробку розетки выравнивают с помощью уровня и закрепляют. После крепления декоративной накладки розетка готова к использованию.

Как подключить внутренние с заземлением

Установка такая же, как и в первом случае, только задействуется еще один провод, поэтому разобраться  удастся самостоятельно. Схема монтажа простая: кабель заземления фиксируется к центральной или верхней клемме.

В таком случае фаза размещается справа, ноль (нейтраль) — слева. Сам подрозетник устанавливается просто, закручиваются болты по часовой стрелке. В процессе эксплуатации корпус ослабевает, поэтому его рекомендуют дополнительно обработать алебастром.

Советы

При установке каждый пользователь должен следовать таким рекомендациям:

Провод, который используется для подключения розетки должен быть из такого же материала, что и магистральный кабель. Если кабель из алюминия, то и перемычка из алюминия.
Перед проведением работ отключите автоматы и проверьте специальным прибором напряжение в месте предстоящей установки.
Подбирайте целый блок, тогда не придется проводить дополнительные ремонтные работы

Розетка ставится на место бывшей.
Для квартиры где маленькие дети лучше подобрать закрытые модели, что гарантирует безопасность.
При подключении важно ничего не напутать и не присоединить фазу и ноль к одному контакту. В таком случае произойдет короткое замыкание, что опасно для дома.
Чтобы продлить срок службы розетки, запаивают оголенные концы или же используют латунный контакт.

Во время проведения монтажных работ возникает много вопросов, поэтому рекомендуется просмотреть видео по проведению установки двойной розетки. В сети таких роликов много и каждый найдет свой вариант.

Двойная розетка – альтернатива обычной, что позволяет подключить сразу два прибора. Она имеет особую конструкцию, которая и определяет способ установки. Но процесс настолько простой, что установка не составит труда, даже для неспециалиста. Определившись с моделью розетки, не забывайте о безопасности при подключении. На рынке представлен широкий выбор от популярных производителей, поэтому каждый отыщет надежную модель.

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы. Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

Заключение

Независимо от массы критических высказываний по поводу двойных розеток, они продолжают широко использоваться в домашних электропроводках, заняв среднюю нишу между встраиваемыми розетками и наружными. А в переходном периоде, когда далеко не везде проводка модернизирована и отвечает всем современным нормам, двойные розетки играют просто неоценимую роль, повышая безопасность домов и квартир. Две двойные розетки – это минус один удлинитель и минус два тройника, а эти «штучки» могут доставить немало неприятностей.

Мы рекомендуем придерживаться простого правила касающегося каждой установленной двойной розетки. Никогда не следует включать в одну розетку два мощных электроприбора! Например, стиральную и посудомоечную машину; бойлер и посудомоечную машину; кондиционер и электрическую духовку и т. д. А еще мы рекомендуем при выборе двойной розетки следовать нашим рекомендациям и никогда не гнаться за дешевизной, так как плохая двойная розетка ничем не лучше тройника или удлинителя.
