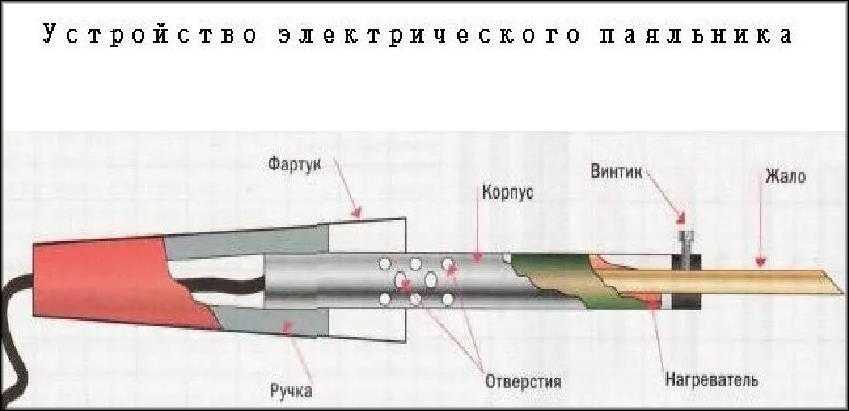

Строение и принцип работы
Паяльники имеют крайне простое устройство: медный стержень, взаимодействующий с нагревательным элементом, помещены в своего рода трубку, выполняющую роль корпуса. К нагревателю подсоединяется термостойкий питающий провод. И всю конструкцию завершает ручка из материала с малой теплопроводностью.
Под действием электрического тока нагревательный элемент (к примеру, нихромовая спираль) передаёт тепловую энергию на медный стержень, называемый жалом. Жало, имея высокую теплопроводность, нагревается, что позволяет производить пайку.
https://youtube.com/watch?v=yFHqd2w1ZE0
Первые шаги: подготовка ручки-корпуса будущего паяльника
Для начала был взят деревянный черенок (лучше брать берёзу или клён), обточен «под руку» и зашлифован. Форму ему можно придать любую, но для первого раза я не стал делать лишнюю работу. Слишком длинным его также не следует делать, хотя, это дело вкуса.
Деревянный черенок, который будет использован в качестве ручки
Далее в работу вступила дрель с толстым сверлом, на котором при помощи изоленты я обозначил ограничитель отверстия. Глубины в 2-3 см для мини-паяльника на 12 В было вполне достаточно. Проделанное по центру ручки с торца отверстие будет служить для установки гнезда питания и протяжки проводов к нагревательному элементу.
С обратной стороны было просверлено идентичное отверстие, которое послужит для установки жала паяльника.
Высверливаем одинаковые отверстия с двух сторон ручки паяльника
Подготовка пазов для питающего провода
На расстоянии 2-3 см от того края, где планируется установить гнездо для питающего штекера, делаем разметку для двух отверстий (по противоположным сторонам). Для удобства замера расстояния можно использовать то же сверло с отмеченной изолентой глубиной. Определив места расположения отверстий при помощи маркера, снова берёмся за дрель, но с уже более тонким сверлом.
Отмечаем точки сверления отверстий под провода
Засверливание под провода следует производить под небольшим углом – так их впоследствии будет проще протянуть. В итоге должно получиться так, чтобы провод входил с торца и под небольшим изломом прокладывался далее, к обратному концу рукоятки, на которой будет расположено жало паяльника.
Высверливаем более тонкие отверстия под углом для упрощения протяжки проводов
Теперь необходимо сделать так, чтобы тянущиеся от гнезда питания вдоль ручки провода не мешали при работе с паяльником. Для этого, от отверстий до того края, где будет расположено жало, я прорезал пазы. Сделать это несложно при помощи обычного канцелярского ножа. Конечно, если бы рукоятка делалась из сосны, резать по волокнам было бы гораздо проще, однако такой материал был «отметён» сразу. Причиной тому стало то, что дополнительное покрытие ручки не планировалось, а значит, была вероятность того, что руки при работе могут испачкаться в смоле.
Прорезаем пазы, в которые впоследствии будет проложен провод
Когда пазы прорезаны, их желательно немного подработать обычным круглым надфилем. Ведь несмотря на кустарное производство паяльника на 12 В, им предполагается работать, а значит, аккуратность здесь будет совсем не лишней. В итоге, получилась рукоятка с отверстиями с двух сторон и пазами под провод, которая готова к дальнейшей работе – сборке начинки устройства для пайки проводов.
Рукоятка готова, можно приступать к сборке
Импульсные
Из трансформатора своими руками собирают импульсные паяльники, они менее популярные, но однозначно незаслужено — это эффективные и долговечные приборы. Их жало нагревается через 4–7 сек. до готового к работе состояния, поэтому их часто называют паяльниками «моментального нагрева», «Момент». Впрочем, индукционные модели разогреваются еще быстрее. Сделать импульсный паяльник своими руками можно из балласта (небольшая плата с электродеталями) от ламп экономных и дневного света, минимально модифицировав схему.
Более мощные импульсные паяльники основываются на трансформаторах: напряжения, тока, импульсные, кадровой развертки (из старых телевизоров).
Мини формат из плат осветительных приборов
Импульсный паяльник из электронного трансформатора всегда содержит в своей конструкции выключатель, и это целесообразно, поскольку жало разогревается чрезвычайно быстро.
Что потребуется:
- силовой блок (плата, она же «балласт») ламп галогеновых, обычных экономных, ЛДС;
- кольцо феррита импульсного трансформатора. Подойдет изделие с 100–120 витками первичной обмотки, с проволокой ∅ 0.5 мм. Вторичка — это медная шина (1 виток), нам потребуется диаметр до 3.5 мм;
- жало — медный стержень ∅ 2–3 мм.
Этапы:
- Снять крышку с БП галогенного светильника или разобрать экономную лампочку (поддеть ножом пластиковый плафон), вытащить плату.
- Сделать корпус-ручку под размеры схемы.
- Закрепить ферритовое кольцо термоклеем на конце платы.
- Все что потребуется — подсоединить жало к вторичным виткам (скрутка, спайка, место изолируют), оно же по факту их часть. Первичку — подключают к выводам на плате от светильника. Финишный этап — конструкцию закрепляют в корпусе.
Такая сборка питается от обычной сети 220 В. Принцип: плата от светильника создает переменное напряжение, подаваемое на первичку кольца (трансформатора), ток при этом возрастает многократно. Один виток (вторичка) — это, по сути, жало паяльника (выполняет также роль резистора), нагреваемое на замкнутом конце, рассеивая тепло. К схеме можно приделать обычный минивыключатель.
Ниже один из вариантов создания импульсного паяльника в изображениях на основе балласта галогенового светильника. С трансформатора удалили низковольтную обмотку, оставили высоковольтную, плату распилили на две части под корпус и приделали микровыключатель. Концы жала обязательно закороченные:
Габаритные мощные импульсные паяльники из трансформаторов
Элементы:
- корпус (можно взять из большого пистолета для силиконового клея) или деревянная ручка;
- трансформаторы из старых советских телевизоров и подобной техники. Чтобы обеспечить характеристики как у фабричного изделия (ЭПЦН-25), потребуется трансформатор на 60–65 Вт;
- жало, медная шина (длинная пластина), она же — вторичка.
Потребитель — жало, подключается к вторичной катушке, оно же может и являться ею. Эта часть может состоять из одного витка. Первичная — подключается к источнику тока.
Процесс изготовления паяльника «Момент»:
- Медная дужка прикрепляется к выводам вторичной обмотки. И она же является ею, обязательно замыкается на концах — это жало.
- Первичная обмотка подключается к линии или жилам кабеля питания, куда также приделывают обычный выключатель.
- Конструкцию помещают в корпус или прикрепляют ручку как в пистолете.
Электроизолирующая часть
Чтобы нихромовая нить и другие контакты не замыкались, нам нужно подготовить специальную изолирующую смесь. Для этого нам понадобится тальк и силикатный клей. Добавляйте тальк в силикатный клей и постепенно перемешивайте, нам нужно добиться консистенции жидкой сметаны.
1 этап создания
На металлическую основу паяльника необходимо надеть трубку из меди. Поверх трубки наносится слой в 1 миллиметр изолирующей смеси. Теперь нужно плотно намотать 30 см нихромовой нити 0.2 мм. Оставшиеся концы выведите в стороны для подключения питания в дальнейшем.
2 этап создания
Теперь нанесите слой изолирующей массы поверх созданной обмотки их нихромовой нити. Возьмите рукоятку из дерева и просверлите отверстие, оно должно быть больше диаметром чем наш нагревательный элемент.
Затем смажьте отверстие клеем с тальком и вставьте нагревательную часть. После этого паяльник отправляется на просушку в теплое место на 12 часов.
Осталось установить 2 батарейку на корпус и подсоединить все наши части. Первым делом установите батарейки и соедините проводку от батареек с выключателем.
От него уже соединяем с одним концом нихромовой проволоки, после этого другой конец подключаем к другому контакту питания.
Такой паяльник может проработать на одних батарейках часа 2, а это довольно хороший результат. Этот паяльник довольно простой и при необходимости можно осуществить самостоятельный ремонт паяльника, а это большой плюс. Мы думаем, что статья была интересной для вас, желаем вам успехов в сборке!
Паяльник на 220 вольт на резисторе
Вариант с напряжением 220 В, в первую очередь, хорош тем, что не требует поиска блока питания. При этом в зависимости от конкретных нужд его мощность можно сделать разной, что позволяет создать электропаяльник своими руками как для пайки мелкой техники, так и молотковый для запайки баков, кастрюль и прочей металлической утвари.
Для начала нужно приготовить части, которые потребуются в процессе изготовления паяльника:
- Прут из красной меди, так как она имеет отличную теплопроводность. Причём толщина прута выбирается исходя из расчёта мощности изделия.
- Резистор, расчёт которого также производится на основании необходимой мощности конечного продукта.
- Силикатный клей.
- Асбестовая нить.
- Провода, часть из которых должна быть термостойкими.
- Металлическая трубка.
- Ручка или её подобие из материала, плохо проводящего тепло.
Здесь стоит вспомнить школьный курс физики, а в частности формулу мощности и закон Ома. Для упрощения расчёта предполагается взять за пример резистор на 100 Ом. Учитывая, что ток будет 2,2 А, при использовании подобного резистора паяльник станет потреблять 484 ватта, а это, конечно, чересчур много. Следовательно, необходимо напряжение снизить. Поможет в этом гасящее сопротивление на 300 Ом и конденсатор 10 мкФ до 300 В. Таким образом получится в четыре раза снизить ток, т. е. примерно до 0,5 ампера, что позволит получить напряжение на резисторе в 55 В.
Когда необходимые расчёты выполнены, можно перейти непосредственно к решению вопроса как сделать паяльник в домашних условиях, т. е. к его механической сборке.
Здесь главное правильно расположить жало в резисторе. Для того чтобы надёжно его зафиксировать и уменьшить зазор между медным прутом и резистором, следует залить его силикатным клеем. Это также поможет защитить деталь от вероятности появления в процессе работы трещин.
Для усиления изоляции в местах соединения проводов и нагревательного элемента лучше дополнительно намотать асбестовую нить. Нелишним будет использование для этих целей дополнительно и керамической втулки. Всё это сделает самодельный паяльник более безопасным и надёжным.
Теперь остаётся полученную конструкцию поместить в подходящую железную трубку, на которую насаживается ручка из дерева или текстолита. В отверстие ручки пропускается провод как в классическом паяльнике для подключения к сети питания.
Вариант №1 – Используем резистор
Кто сказал, что сопротивление бесполезно? В нашем случае именно при помощи него мы создадим прибор, который будет работать с напряжением от 6 до 24 В. Для его изготовления нам понадобится:
- Резистор с параметрами: R=20 Ом, P= 7 Вт;
- Пластина из текстолита (с её помощью создаём держатель);
- 2 куска медной проволоки, с разным сечением. Тонкий прутик пригодится, если нужно будет использовать меньшее жало, более толстый, в свою очередь, должен соответствовать внутреннему диаметру резистора.
- 1 отделённое кольцо пружинки (в качестве элемента крепления), винт и шайба.
Порядок действий выглядит следующим образом:
С другой стороны (также торцевой) создаём отверстие по диаметру меньшего прута. Последний будет использоваться в качестве жала.
Согласно примеру (на фото), складываем детали между собой в общий механизм. Вставляем жало, доделываем крепёж, присоединяем шайбу и винт.
Из текстолитового полотна формируем ручку, на которой оставляем мини-отсек под провод и резистивный элемент. К месту, где находится доступ до нагревателя, подключаем шнур для включения в розетку.
Дополнительно подкручиваем узлы и проверяем прибор на работоспособность. Если всё было проделано правильно, и паяльник успешно работает, его можно применять для пайки стандартных радиоэлементов, а также простых микросхем. Миниатюрное изделие будет простым и удобным в эксплуатации.
Мини и микро на резисторах
Паяльник с нагревательным элементом на основе металлопленочного резистора МЛТ конструктивно аналогичен паяльнику из проволочного резистора, но выполняется на мощность до 10-12 Вт. Резистор работает с перегрузкой по мощности в 6-12 раз, т.к., во-первых, теплоотвод через относительно толстое (но абсолютно более тонкое) жало больше. Во-вторых, резисторы МЛТ физически в разы меньше ПЭ и ПЭВ. Отношение их поверхности к объему соотв. увеличивается и теплоотдача в окружающую среду относительно растет. Поэтому паяльники на резисторах МЛТ делаются только в вариантах мини и микро: при попытке увеличить мощность маленький резистор сгорает. Хотя МЛТ для спецприменения выпускаются на мощность до 10 Вт, своими силами реально сделать только паяльник на МЛТ-2 для мелких дискретных компонент (россыпи) и небольших микросхем, см. напр. видео ниже:
Видео: аккумуляторный мини-паяльник
Гораздо интереснее сделать мини паяльник из резистора МЛТ-0,5 для smd. Керамическая трубочка – корпус МЛТ-0,5 – очень тонкая и почти не препятствует теплопередаче на жало, но не пропустит тепловой импульс в момент касания полигона, отчего частенько сгорают компоненты smd. Подобрав жало (что требует довольно значительного опыта), smd таким паяльником можно не спеша паять, непрерывно контролируя в микроскоп процесс.
Процесс изготовления такого паяльника показан на рис. Мощность – 6 Вт. Нагрев либо непрерывный от инвертора из описанных выше, либо (лучше) с форсироваанным подогревом постоянным током от ИП на 12 В.
Как сделать мини-паяльник для микросхем из резистора МЛТ-0,5
Из чего состоит пальник
Паяльник для микросхем своими руками или для более габаритных объектов делают, учитывая такой минимум составляющих для самой элементарной сборки с нихромовой нитью:
Детали для паяльника своими руками (для нихромовых изделий) | Описание |
Корпус | Негорючая ручка, держатель. |
Нагревательная часть и кожух | Витки нити накаливания на огнеупорной ткани (стекловолокне) на металлической трубке. В этот чехол, часто с утолщением на конце с отверстием под фиксирующий болтик, вставляется жало. |
Корпус | Металлическая трубка, в которую заключается нагревательная часть. |
Жало | Металлический пруток, обычно медный. Неплохо показала себя латунь (медленнее прогорает). |
Дополнительные элементы | Терморегулятор на основе резисторов, диодов, тиристоров, конденсаторов. Или же можно использовать диммер. |
Где взять запчасти
Рассмотрим, где достать материалы:
- ручка — любая деревяшка, держатели от кухонных принадлежностей, два куска текстолита (можно зачистить б/у платы);
- стекловолоконная (кембрик), асбестовая ткань — покупают в радиомагазинах или достают из электроприборов, обычно ею изолируют элементы в нагревательных устройствах (утюги, калориферы). Отрезки есть на платах обычных экономных лампочках (разобрать можно, поддев ножом пластиковый плафон) — на проводках и ножках конденсаторов. Вместо нее можно использовать силикатный (огнеупорный) клей с тальком, им же можно крепить элементы в нагревающихся местах;
- кожух (корпус) для нагревателя — любая металлическая с тонкими стенками трубка, для мини паяльника подойдет сегмент от антенны, можно изготовить из консервной банки, куска жести;
- жало — отрезок любого толстого медного провода, потребуется сечение от 2.5 мм;
- нихромовая нить — есть в каждом нагревательном приборе, в любом ТЭНе (утюги, калориферы, фены), а также в проволочном настроечном резисторе.
Где взять остальные запчасти — резисторы, ферритовые катушки, трансформаторы и прочее — рассмотрим по ходу описания вариантов самоделки.
Мощность
Мощность зависит от толщины и/или количества витков нити, в импульсных изделиях — от трансформатора
Правильно подобрать параметр важно — чрезмерный нагрев повреждает мелкие детали на плате, а с другой стороны, маломощным прибором трудно расплавить много припоя
Чтобы припаять оторвавшиеся проводки от динамика наушника, достаточно паяльника на пять, шесть ватт, но чаще минимум — это 12 или 15 Вт, а 25–40 Вт — это своеобразный стандарт для быта и микросхем. Для среднего и большого размера, например, для больших конденсаторов, элементов (блоков) с разъемами подойдет мощность в 40–60 Вт. Чтобы работать с толстыми жилами кабелей, монтировать радиаторы — 80–100 Вт.
Особенности
Мощность мобильного паяльника не будет превышать 40 Ватт, но для полноценной работы этого достаточно. Прибор можно брать с собой и применять его там, где нет доступа к электрической сети.
Также можно встроить самодельный регулятор для паяльника, так у нас будет возможность контролировать мощность. В основном портативные модели применяются для пайки чувствительных компонентов.
Главное удобство заключается в эстетичности паяльника, он очень компактный и хорошо держится в руке. Также провода у паяльника вовсе отсутствуют, а это несомненное преимущество и это оценит каждый радиотехник.
Способ №3 Мощный импульсный паяльник
Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:
Рис. 11: схема блока питания для импульсного паяльника
Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.
Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.
Процесс изготовления импульсного паяльника состоит из следующих этапов:
Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник
В противном случае придется соблюдать предельную осторожность. Рис
14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.
У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.
Рис. 18: готовый импульсный паяльник
Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.
Это интересно: Отключение дома от электричества законным способом: читаем во всех подробностях
Маломощный минипаяльник из ручки
Довольно часто использование мощных моделей неудобно и нецелесообразно. Особенное это касается работ, проводимых при ремонте мелкой бытовой техники, пайки smd и других чувствительных к высоким температурам элементов. В таких случаях очень кстати пригодится низковольтный, небольшой, лёгкий и удобный паяльник с тонким жалом. И здесь нелишним будет знать, как сделать мини паяльник своими руками, ведь предполагаемые затраты в таком случае будут куда меньше, нежели в случае покупки заводской модели.
Как обычно, всё начинается с подготовки деталей и частей, который потребуются в процессе работы.
- Медная проволока диаметром около 1 миллиметра.
- Ненужная шариковая ручка, исполняющая роль корпуса.
- Небольшой кусок текстолита размерами 30 на 10 миллиметров.
- Немного стальной проволоки диаметром 0,8 миллиметра.
- Так как паяльник из резистора, то используется резистор на 5–10 Ом.
Первым делом подготавливается сам резистор. Для этого необходимо очистить его от краски. Сделать это можно по-разному: просто соскрести её ножом, подключить питание и дать прогреться, после чего снять краску или стереть её растворителем. После этого удаляется одна из ножек, а в этом месте аккуратно высверливается отверстие сверлом в 1 мм, как раз чтобы вошла подготовленная медная проволока
При этом особое внимание стоит обращать на то, чтобы она не касалась корпуса резистора. Поэтому стоит отверстие обработать чуть большим сверлом – раззенковать
На обрабатываемой стороне резистора, на самой чашечке, делается небольшой пропил, куда впоследствии должна лечь петля токовода. Его же делают из стальной проволоки, изогнув таким образом, чтобы получилась петля, которая и будет ложиться в выпиленную канавку-пропил.
Теперь берётся кусочек текстолита, которые выпиливается таким образом, чтобы один его конец хорошо входил в корпус шариковой ручки. Здесь же с двух сторон напаиваются контакты, к которым впоследствии будут подсоединены питающие провода. Другая сторона текстолитовой пластины делается чуть шире, чтобы не входить в корпус ручки. Здесь также напаиваются контакты, к которым будут подсоединяться токоведущие части от резистора. Внешне полученная заготовка напоминает своеобразную букву «Т» примерно как на рисунке:
Теперь все детали нужно собрать. Проволока с петлёй размещается в соответствующий паз на транзисторе, её концы припаиваются к контактам на текстолитовой пластинке.
В отверстие транзистора вставляют медное жало. При этом нелишним будет сделать защиту из слюды или подобного материала, чтобы в процессе нагрева жала, не повредился сам резистор.
В корпус от шариковой ручки пропускают провода, которые припаивают к контактам с тонкой стороны текстолитовой пластинки – это будет питание. Саму же пластинку после этого также располагают в корпусе ручки.
Как можно заметить, имея минимальное количество материалов, которые без труда найдутся практически в каждом доме, можно сделать отличный и безопасный самодельный паяльник на 12 вольт, не обладая высокими познаниями в электрике и электронике.
Идея №1 – Используем резистор
Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:
- Советский проволочный резистор (ПЭВ), покрытый керамической изоляцией сопротивлением 20 Ом и мощностью 7 Ватт. Можно выбирать компоненты и с другими характеристиками, в зависимости от того, на какую мощность вы хотите сделать паяльник и от какого напряжения планируется его питать. Вот простейшая формула для расчета: R = U²/P. Где R – сопротивление, измеряемое в Омах; U – напряжение, которым планируется питать паяльник, в Вольтах; P – желаемая мощность нагревателя в Ваттах. Эту деталь можно купить на рынке или в магазине радиодеталей, а также вытащить из старого советского прибора.
- Текстолитовая или фанерная пластина для изготовления удобной ручки. Можно использовать и другие токонепроводящие материалы, которые смогут выдержать высокие температуры, например, некоторые виды пластика.
- Два медных прутка различного сечения. Тот, который потолще, выбирается строго по внутреннему диаметру резистора. От этого будет зависеть качество передачи тепла от нагревательного элемента к жалу, а следовательно, и время нагрева, удобство работы. Второй должен быть тоньше, он будет выступать в качестве жала. С помощью напильника его нужно будет заточить под удобную вам форму. Основные типы жал представлены на картинке. Сразу же хотелось бы отметить, что самым удобным является вариант по типу плоской отвертки, так как на нем удобно переносить припой к месту работы, и возможно как пропаивать массивные контакты, так и выполнять тонкую работу.
- Одно откушенное колечко пружинки (будет служить фиксатором), винтик и шайба. Все комплектующие Вы можете увидеть на фото ниже.
Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:
- В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.
- Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
- Все элементы стержня нужно собрать в одно целое, как показано на фото.
- Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
- Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.
- К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
- Готовый самодельный паяльник скручивается и проверяется.
Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже сделать зарядное устройство для автомобильного аккумулятора своими руками. Работать он может не только от блока питания, но и от аккумулятора
На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!
Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия
Впоследствии это прекратится.
Видео инструкция по изготовлению простейшего электроприбора
Идея №2 – Вторая жизнь шариковой ручке
Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится резистор, но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.
Итак, для начала Вы должны подготовить следующие материалы:
- Шариковая ручка простейшей конструкции.
- Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
- Двухсторонний текстолит.
- Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
- Стальная или медная проволока диаметром не более 0,8 мм.
- Провода для подключения к сети.
Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:
Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.
Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.
Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы
Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея. Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.
Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.
Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.
Как сделать более сложную модель мини паяльника в домашних условиях?
Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт
Порядок самостоятельной сборки паяльника
Необходимость иметь самодельный паяльник может быть продиктована двумя соображениями: характеристики существующих образцов не удовлетворяют конкретным требованиям, стремление снизить расходы на приобретение паяльника. Чтобы понять, как сделать паяльник своими руками, необходимо рассмотреть его устройство.
Обычный электропаяльник включает: нагревательный элемент для паяльника, жало, корпус, защитный фартук, ручку, подводящий провод. Все перечисленные элементы могут быть сделаны своими руками или выбраны из готовых элементов от других, например неисправных приборов.
Устройство паяльника
В настоящее время существует большое количество самодельных конструкций подобных устройств. Наиболее популярными можно считать следующие:
- изменение существующей конструкции или добавление необходимых деталей (например, изменение диаметра жала);
- добавление регулятора мощности нагрева паяльника;
- самодельный микропаяльник;
- аппарат из резистора.
Бывают случаи, когда даже маломощные паяльники (например, 25 Вт или 40 Вт) не способны решить требуемую задачу. В этом случае на готовое жало накручивают нихромную проволоку по спирали, оставляя один конец свободным, в качестве нового жала. Таким образом, удаётся существенно снизить диаметр жала, что снижает площадь контакта с деталью.
Применение самодельного регулятора мощность в комплексе удаётся получить улучшенные характеристики нагрева. В радиолюбительской литературе можно выбрать схему регулятора мощности, исходя из своих требований, доступа к требуемым радиодеталям, опыта сборки радиотехнических устройств.
Принципиальная схема регулятора мощности паяльника на 36В
Обычно в качестве регулирующего элемента используется тиристор или симистор. Для стабилизации выходного параметра применяют микроконтроллер. Выбор формы корпуса остаётся за изготовителем. Чаще используют уже готовые корпуса: розетки, корпус удлинителя, корпус от блока питания мобильного телефона и так далее. Поэтому изготовить самостоятельно такой регулятор мощности для паяльника достаточно просто.
Сборка паяльника
Так как рабочая часть крепилась ранее к ручке невразумительно корявыми и короткими саморезами пришлось их заменить. Для этого в местах крепления на ручке были углублены отверстия под новые саморезы.
Перед тем как произвести соединение сетевого провода с проводниками идущими на нихромовый нагреватель на него был установлен и отрегулирован пластмассовый фиксатор.
Кожух нагревательного элемента заканчивается своего рода радиатором охлаждения, через отверстия в нём и крепится к ручке. Вот для увеличения эффекта охлаждения и был увеличен зазор между ним и ручкой при помощи металлических шайб.
