Как соединить пайкой электрические провода

Соединение электрических проводов пайкой является очень надёжным. Спаивать можно нескрученные провода, но такая пайка будет непрочной из-за того, что припой очень мягкий металл. Кроме того, очень сложно уложить два проводника параллельно друг другу, особенно на весу. А если паять на каком-то основании, то канифоль приклеит к нему место пайки.

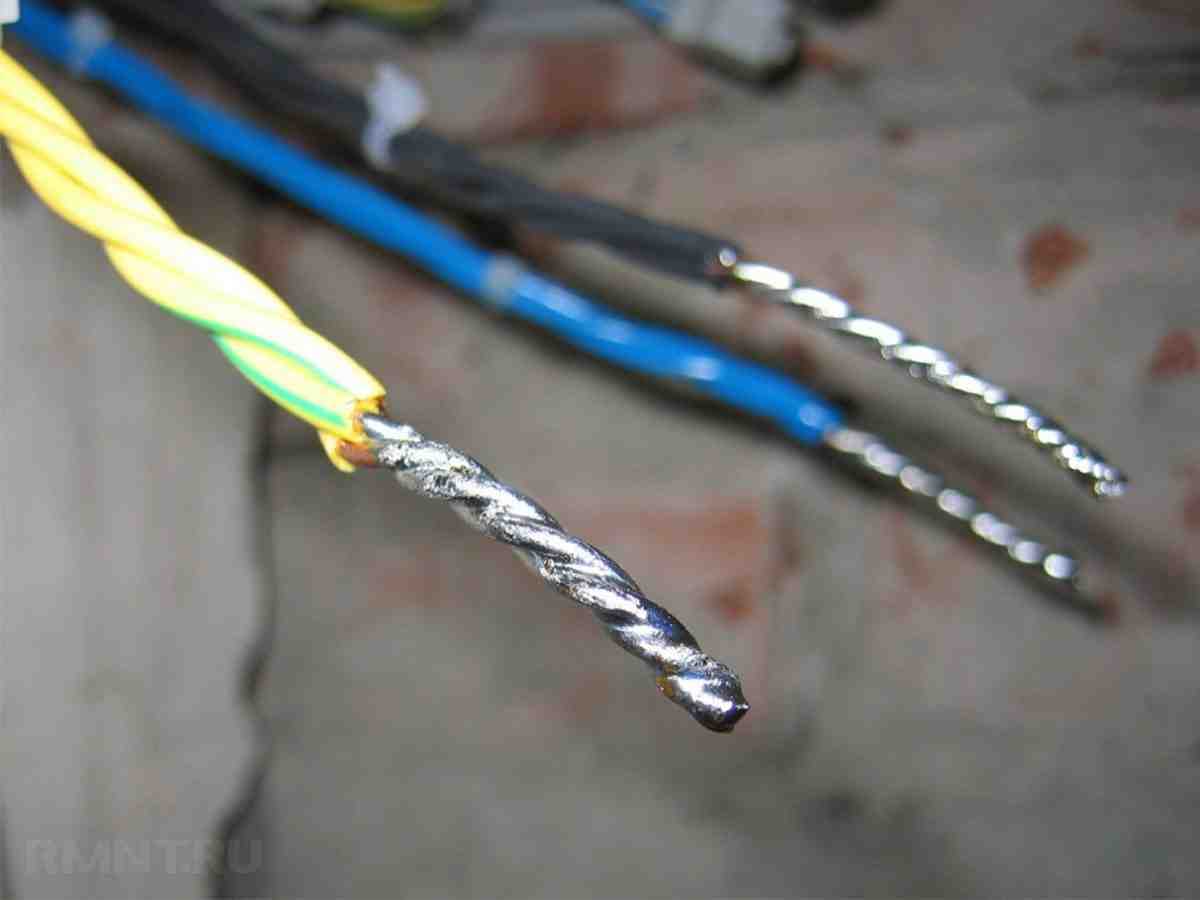

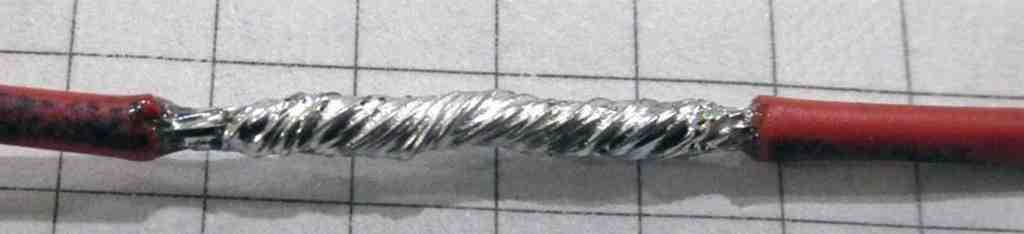

На предварительно залуженные и скрученные проводники паяльником наносится слой канифоли. При использовании другого флюса он наносится соответствующим способом. Мощность паяльника выбирается исходя из сечения проволоки — от 15 Вт при пайке наушников до 100 Вт припайке скрутки из проводов сечением 2.5 мм². После нанесения флюса, паяльником наносится олово на скрутку и прогревается до полного расплавления припоя и затекания его внутрь скрутки.

После остывания пайки, она изолируется изолентой или на неё надевается кусочек термоусадочной трубки и нагревается феном, зажигалкой или паяльником

При использовании зажигалки или паяльника необходимо соблюдать осторожность и не перегреть термоусадку

Этот способ надёжно соединяет провода, но пригоден только для тонких, не больше 0.5 мм² или гибких до 2.5 мм².

Как может осуществляться соединение

Соединение может быть различным, в частности оно зависит от расположения щита учета.

Щит учета установлен на опоре линии

Для выполнения подобного соединения требуется использовать цельный проводник. В таком случае специалисты советую воспользоваться прокалывающим зажимом

Он специально предназначается для этого, но важно учитывать используемые параметры. Также нужно учитывать, что в качестве отпайки можно использовать тот же СИП, либо медный кабель

Нужно внимательнее посмотреть на основные составляющие сжима, они являются стальными, оснащаются острыми зубцами. Кстати, зубцы могут применяться для закручивая болтов, если возникнет такая необходимость. При помощи подобного инструмента можно обеспечить полноценную герметичность соединения и надежный контакт.

При выполнении соединения с СИПом стоит воспользоваться штатной арматурой. При этом специалисты придерживаются мнения, что оптимальным решением будет завести провод именно в распределительный ящик. В таком случае не нужно будет выполнять соединение. Но если потребовалось провести такое соединение, то лучше это делать в условиях улицы, на вводе в дом. Воспользуйтесь в таком случае прокалывающим зажимом, также можно воспользоваться специальными плашечными сжимами. Кстати, по форме данные сжимы чем-то напоминают орешки.

Данные сжимы предназначаются для того, чтобы соединять между собой жилы. При этом они могут быть созданы из различных материалов. Это обеспечивает отсутствие контакта проводников друг с другом. При использовании подобных изделий проводники будут контактировать только со стальными пластинами.

Щит на стене дома

В таком случае применяется отпаечный зажим, при этом отпайка заводится прямо в щит. При использовании СИПа на стене нужно будет монтировать специальные зажимы, они нужны для крепления провода. А при использовании медного кабеля потребуется натянуть стальной трос. Соединение СИПа и медного изделия может также потребоваться, если на территории имеется несколько строений, при этом для осуществления разводки применяется СИП. Для этого также должен использоваться прокалывающий или планшетный зажим.

Некоторые используют специальную гильзу, а затем проводят опрессовку.

Но такой метод считается неоправданным по нескольким причинам:

• потребуется специальное приспособление;
• такая процедура применяется для восстановления жил, в противном случае, в ней нет необходимости;
• другая технология обеспечит большую прочность, нежели гильза.

Подключение к СИП

Чтобы отделить жилу от общего жгута на магистральный СИП устанавливаются разделительные клинья. Процесс подключения начинается с нулевого провода. Если же вы отключаете ввод под напряжением, то начинать нужно наоборот с фазы.

На самонесущем изолированном проводе найти ноль бывает проблематично, в отличие от ВЛ-0,4кв выполненных голыми проводами (там он обычно идет нижним).
Очень хорошо помогает в этом деле бесконтактный указатель напряжения.

Если на опоре выполнено повторное заземление, то можно сориентировать по нему. Та жила к которой подключен заземляющий спуск и есть ноль.

На жилу одевается прокалывающий зажим, в него же до упора заводится ноль отходящего ввода в дом. Изоляция с него не снимается.

Поддерживая зажим снизу, чтобы не допустить его перекоса на магистральной линии, начинаете затягивать верхнюю гайку. Затяжка происходит до момента срыва. Аналогично подключается и фазный проводник.

Прокалывающие зажимы устанавливаются на расстоянии 10см друг от друга. Хотя производители и уверяют что зажимы абсолютно надежные и верхняя срывная гайка изолирована от прокалывающих зубьев, для обеспечения безопасности, работа выполняется с применением изолирующего инструмента.

Почему все эти работы нужно обязательно выполнять в перчатках, причем поверх диэлектрических, для защиты резины еще одевают и брезентовые?

Потому что изоляция СИП в отдельных случаях при проколе зубчиками, имеет свойство лопаться.

Зависит это от качества материала, производителя и погодных условий. В морозы такое случается чаще. Так что безопасность при данной работе должна быть превыше всего.

По окончании установки прокалывающих зажимов остается снять раздвижные клинья, спуститься с опоры, собрать инструмент и проверить наличие напряжения на вводном коммутационном аппарате в распредщитке.

Технические характеристики проводов

Характеристики кабелей разнятся между собой. Оба металла имеют сильные и слабые стороны. Эти параметры необходимо знать для правильного выбора, монтажа и обслуживания проводки в квартире. Для их сравнения следует учесть ряд критериев.

Удельное электрическое сопротивление

Эта величина показывает связь между материалом проводника и электрическим сопротивлением. От этого параметра зависит, какой максимальный ток сможет пропустить кабель без перегрева и расплавления изоляции.

Из таблицы следует, что при равных длинах и сечениях сопротивление алюминиевых проводов будет в 1,67 выше. Отсюда более высоким будет и нагрев при равных токах.

У меди меньше сопротивление поэтому можно обойтись кабелем меньшего сечения

Теплопроводность

Данный параметр характеризует возможность проводника рассеивать лишнее тепло

Это свойство важно принять во внимание, ведь на кабеле не должно быть локальных перегревов. Для учета этого параметра применяет коэффициент теплопроводности. Чем он выше, тем лучше металл рассеивает температуру

Чем он выше, тем лучше металл рассеивает температуру.

Очевидно, что превосходство меди сохраняется. Она рассеивает тепло в 1,86 раза эффективнее.

Высокая теплопроводность меди позволяет пропускать ток большей мощности

Температурный коэффициент сопротивления

Температура проводки влияет на электрическое сопротивление. Отсюда будет меняться и падение напряжение в электросети. Связь между нагревом и проводимостью кабеля характеризуется температурным коэффициентом сопротивления.

Таблица показывает, что сопротивления металлов при нагреве ведут себя практически одинаково.

Вес кабелей из алюминия и меди

От этого параметра будет зависеть удобство монтажа и стоимость проводки. Вес вещества первостепенно зависит от плотности.

При равных объемах соотношение масс меди и алюминия составляет 3,3 раза. Для квартирной проводки этот фактор некритичен. Но для монтажа воздушных линий электропередач вес токоведущей жилы играет значимую роль. В данном случае алюминий выигрывает. Его масса ощутимо меньше.

Из-за меньшего веса алюминиевый провод исползуется на воздушных линиях электропередачи

Прочность при растяжении

Это свойство применимо к воздушным линиям. Проводник должен выдерживать свой вес и круглогодичные растяжения из-за летней жары и зимних морозов. Прочность металлов определяется их временным механическим сопротивлением.

Таблица показывает, что медь на разрыв в 2 раза прочнее.

Период эксплуатации

Время эксплуатации кабеля зависит от условий среды. Если говорить о квартирной проводке, то срок службы рассматриваемых кабелей имеет существенные отличия.

В старых домах проводку выполняли из алюминия. Она до сих пор исправно служит. Однако с цифрами не поспоришь. Срок службы медной проводки в 2 раза больше.

Медные провода отличаются больше долговечностью

Изготовление трубостойки

Строго говоря, трубостойка на сегодняшний день не имеет никакого официального технического определения и сертификации. Поэтому и изготавливают ее кто во что горазд.
Лучший материал для сборки металлической стойки это квадратная труба 80*80*3. Она обеспечит достаточную прочность конструкции при натяжении СИП с опоры. Хотя типовыми техническими решениями допускается диаметр не менее 40мм.

Некоторые, основание стойки изготавливают, используя винтовую сваю диаметром 108мм. Закручивают ее в землю кусками труб d-40мм и длиной по 2-3м. После чего во внутрь вставляется труба или квадрат требуемой высоты.

Какой должна быть высота трубостойки? Согласно правил, минимальное расстояние от провода СИП до земли может быть не менее 2,5м. Это если он не пересекает дорогу. При прохождении над дорогой габарит увеличивается до 5м!

Анализ положений правил технологического присоединения (взято с forumhouse.ru) — скачать

Но у некоторых принимают такой учет без проблем и все подключается. Так что каждый случай индивидуален и зависит от местной конторы.

Отталкиваясь от минимальных габаритов над землей (без пересечения с дорогой) и с учетом заглубления в 1,5м, получаем оптимальную высоту трубостойки 4-5 метров. Это может быть как цельный вариант, так и составные части по два с лишним метра.

Лучше выбирайте составное изделие, так как самостоятельно привезти на участок трубу длиной 5м уже проблематично. Придется нанимать спецтранспорт, а это лишние расходы.
Метод стыковки отдельных кусков — сварка или болтовое соединение.

При соединении отдельных труб, лучше выбирать профиля разных размеров. Так, чтобы диаметр наружной верхней части, плотно входил в диаметр внутренней нижней.

Вариант посложнее, но более устойчивый и без применения сварочных работ:

берете три куска квадратных профиля по 3 метра. Размерами минимум 60*60*3.

2 профиля закапываете в землю на 1,5м с расстоянием между ними в 60мм. Над землей остается еще 1,5м.

между двумя торчащими из под земли кусками помещаете третий, тем самым как бы наращивая высоту трубостойки.

просверливаете в двух местах стыки профилей и стягиваете все это дело болтами или шпильками.

Итоговый результат будет выглядеть примерно таким образом.

Верхнее отверстие любой трубостойки необходимо заварить. Делается это для того, чтобы во внутрь не поступала и не скапливалась влага, из-за чего металл начнет активно ржаветь.
Снаружи вся конструкция окрашивается. Нижнюю часть, которая будет в земле, лучше обработать битумом, или если позволяют финансы найти нужного диаметра и усадить термоусаживаемую трубку. Такое основание никогда не подвергнется коррозии и не сломается с течением времени.

На самой макушке приваривается петля для крепления натяжного зажима СИП.

Если нет сварки, то можно просверлить отверстие d=12-16мм и смонтировать под гайку специальный крюк.

На высоте 1,7м от земли закрепляются две поперечины из стальной полосы, под крепеж шкафа учета. Расстояния между полосами измеряйте по отверстиям на шкафу.

Можно конечно применить специальные заводские комплекты для металлических шкафов с использованием бандажной ленты и обойтись без сварочных работ.

Но это если у вас есть в наличии необходимый инструмент (бандажная машинка) и материалы (лента и скрепы).
