Выбираем автомобильный инвертор 12/220v

Материал

Для изготовления корпуса преобразователя могут использоваться разные материалы:

  • Алюминий.
  • Сталь.

Также существуют комбинированные варианты (алюминий с пластиком и сталь с пластиком).

Алюминиевый корпус лучше других обеспечивает пассивное охлаждение. Изделия из стали обладают повышенной прочностью. Вариант из пластика подходит только для маломощных инверторов.

Мнение эксперта
Кузнецов Василий Степанович

Вне зависимости от материала корпуса и типа охлаждения, устанавливать инвертор необходимо только на открытом пространстве, чтобы обеспечить беспрепятственное отведение тепла.

Что такое преобразователь и его суть

Благодаря техническому прогрессу, эти приборы стали на порядок меньше, и удобнее. Их легко переносить, и они не займут много места. Преобразователи способны поднять аккумуляторное напряжение до 220В. Работают даже от прикуривателя. С помощью подобных инверторов можно легко установить освещение в палатке, а так же питать от них планшет, ноутбук, и телефон.

ШИМ контролеры сделали такие устройства более продвинутыми. Заметно повысилось КПД, и форма тока стала подобна чистому синусу. Но это только в дорогих устройствах. Появилась возможность повышать мощность до нескольких кВт.

Продолжительность работы зависит от мощности, и емкости аккумуляторных батарей. Поэтому отправляясь в поездку лучше ограничиться электроприборами с низким потреблением энергии.

Сегодня, возможно, купить различные виды преобразователей тока, которые могут производить мощность от нескольких сотен ватт, до нескольких кВт. Но для туристических поездок стоит приобрести маломощный инвертор.

Есть 3 вида конструкции преобразователя:

  • Автомобильный;
  • Компактный;
  • Стационарный.

Стоит отметить, что повышая нагрузку, КПД преобразователя снижается. Стационарные инверторы могут производить синусоиду. Их удобно использовать для повышения напряжения от ветряных генераторов, и солнечной батареи.

Температурная защита

Покупая преобразователь, почти каждый автомобилист хочет использовать его как в холодное время года, так и жарким летом. Поэтому если этот параметр тоже важен для вас, обязательно уточните этот момент у продавца, а лучше прочитайте инструкцию и характеристики прибора. Чаще всего производители указывают диапазон от -5 до +40 градусов, но встречаются и более стойкие модели или, наоборот, инверторы, которые плохо переносят перепады температурного режима.

Кроме этого, качественный инвертор обязательно будет оснащен системой, предохраняющей от:

  • неправильного подключения электроприборов;
  • несоблюдения полярности;
  • коротких замыканий;
  • слишком низкого или высокого входного напряжения;
  • перегрева;
  • перегрузок на выходе.

Характеристики преобразователей

Перед покупкой надо знать, как выбрать преобразователь напряжения

Первое на что стоит обратить внимание – это его характеристики. Часто продавцы говорят неправильные показатели инвертора

Указывают его пиковую мощность, на которой прибор может работать несколько минут, после чего отключается от перегрева. Так рекламируют самые доступные преобразователи.

Все преобразователи тока имеют следующие параметры:

  • Рабочую мощность;
  • КПД;
  • Тип охлаждения;
  • Затраты энергии при холостой работе;
  • Максимальное потребление тока на входе;
  • Защитные механизмы от КЗ, и перегрева;
  • Форма тока на выходе;
  • Уровень напряжения для питания.

Высокий КПД современных инверторов обусловлен импульсными контролерами, примененными в конструкции. Практически 95% энергии уходят на полезную нагрузку. Остальная часть, рассеиваясь в устройстве, и нагревает его.

В самых простых и доступных преобразователях изменяется синусоида тока. Она становится прямоугольная, а в дорогих и мощных приборах форма тока остается такой же плавной синусоидой, как и в стандартной розетке.

Иногда, мощности преобразователей напряжения может не хватать для запуска строительных инструментов. Например, если дрель потребляет 750Вт, то она не будет работать от инвертора в 1000Вт. Для решения этой проблемы продаются устройства плавного пуска.

Для автомобилей используются маломощные инверторы в несколько сотен ватт. Потому что аккумулятор не способен при больших нагрузках длительно работать.

Не рекомендуется использовать преобразователь на максимальных нагрузках. Его срок службы будет быстро сокращаться. Дорогие приборы имеют запас мощности, а в самых доступных этот показатель немного меньше того, что указан на корпусе.

Покупать устройство нужно на 20% мощнее предполагаемого потребления. Так же нужно интересоваться типом мощности указанной на корпусе. Она может быть:

  • номинальной;
  • продолжительной;
  • кратковременной.

Преобразователь с новейшими деталями

Самодельный инвертор может работать в стабильном режиме, если на выходах транзистор работает от усиленного источника с основным генератором. Для этого допускается использование элементов серий КТ819ГМ, установленных на габаритных радиаторах.

При создании преобразователей применяется упрощенная схема. По ходу процесса следует позаботиться о приобретении необходимых материалов:

  • микросхемы КР121ЕУ1;
  • транзистороов IRL2505;
  • паяльника;
  • олова.

Микросхемы КР12116У1 обладают примечательным свойством: они содержат пару каналов для регулирования ключа и позволяют достаточно просто сделать несложный преобразователь напряжения. Микросхемы в температурном диапазоне от +25 до +30°С  выдают предельную величину напряжения  в пределах 3 и 9 В.

Частоту задающих генераторов определяют параметром элемента в цепях. Транзистор IRL2505 устанавливается при использовании на выходах. На него должно осуществляться поступление сигнала с должным уровнем, благодаря которому происходит регулировка выходного транзистора.

Сформировавшиеся низкие уровни не позволяют транзистору переходить из закрытых видов в какие-либо другие состояния. В итоге в полной мере происходит исключение возникновения мгновенных поступлений тока при одновременном открытии ключей. Если наблюдается попадание высоких уровней к первому выводу, то это способствует отключению импульсных генераций. Схема определяет присоединение общего провода до вывода 1.

Чтобы выполнить монтаж двухтактных каскадов применяются трансформаторы Т1 и транзисторы, в количестве двух штук: VT1 и VT2. В открытых каналах можно увидеть величину сопротивления от 0,008 Ом. Оно является незначительным, в связи с этим значение мощности транзистора небольшое, даже в том случае если проходит большой ток. Выходные трансформаторы, обладающие мощностью в 100 Вт, позволяют применять ток IRL2505 к 104 А, а импульсные составляют 360 А.

К основным особенностям инверторов можно отнести, возможность использования любого трансформатора, имеющего на выходах две обмотки на 12 В.

Если выходная мощность составляет около 200 Вт, то в таких случаях установку транзистора на радиатор не производят

Важно учитывать, что значение электротока с мощностью 400 Вт достигает около 40 А

Сферы применения

Инверторы используются в различных ситуациях:

  • В дальних поездках обеспечивают возможность подключения к аккумулятору автомобиля необходимых приборов (холодильника, электрических инструментов и т.д.).
  • Преобразование энергии, полученной от альтернативных источников (например, от солнечных батарей).
  • Резервное энергоснабжение дома на случай неожиданного отключения электричества.
  • Источник энергии на загородных участках при отсутствии централизованной электрификации и т.д.

Для выполнения каждой из этих задач выбирают соответствующие модели преобразователей. Чаще всего инверторы 12/220 используются автомобилистами.

Устройства с входным напряжением 12 В и 24 В не являются взаимозаменяемыми!

ТОП 3 — лучшие модели преобразователей и их технические характеристики

Рейтинг составлен на основании популярности и представляет собой подборку лучших,
по мнению экспертов, автомобильных инверторов 2020 года.

AVS IN-2000W

 Автомобильный инвертор
12 в 220 высокой мощности до 2 киловатт. Выпускается в алюминиевом
корпусе, чтобы содействовать отводу тепла. Есть встроенный кулер охлаждения. На
корпусе имеются удобные монтажные отверстия, крепится через них на стенку
грузовика или микроавтобуса. Способен выдавать ток силой до 10 Ампер.

Преимущества AVS IN:

  • разъём USB, что позволяет
    интегрировать зарядку для сотового или навигатора без дополнительного адаптера;
  • мощная встроенная защита от
    замыкания;
  • длительная и надёжная работа —
    до 5 лет непрерывной эксплуатации;
  • удобная клавиша включения.

Минусы:

  • дороговизна — 7 тысяч рублей и
    более;
  • чересчур короткие провода для
    подключения через клеммы АКБ;
  • невозможность интеграции с
    прикуривателем;
  • большой вес — более 2
    килограммов;
  • всего 1 розетка для
    подключения, поэтому нужен отдельный тройник для питания нескольких
    устройств.

ROBITON R200

Инвертор на 150 Ватт, предназначенный для преобразования постоянного тока в
переменный. Есть возможность подключения ноутбука, зарядников, различных
электрических инструментов. Имеется удобный разъём USB, обеспечивающий
дополнительные возможности. Выполнен с использованием передовых технологий,
имеет систему многоуровневой защиты:

  • короткое замыкание;
  • перегрев;
  • перегрузка;
  • переполюсовка;
  • недостаточное входное
    напряжение.

Преобразователь 12 в 220 имеет силовую
розетку типа F — контакты заземлены. Во время перегревов автоматически
отключается. Наличие встроенного вентилятора.

WESTER MSW250
12-​220В+​USB

По соотношению выходной мощности и удобства эксплуатации инвертор от
производителя Wester называют лучшим среди аналогов. Он выдаёт стабильное
напряжение в 250 Ватт, пиковая нагрузка способна доходить до 500 Ватт. Легко интегрируется
с прикуривателем — не нужно останавливаться в пути, чтобы подключить адаптер к
клеммам АКБ.

Вот какие плюсы данного преобразователя отмечены экспертами:

  • наличие светодиодной индикации,
    позволяющей наблюдать за работой устройства, перегревом, спящим режимом;
  • относительно низкая стоимость —
    от 1700 рублей;
  • наличие отдельного USB-разъёма,
    интегрируемого с фотоаппаратом и телефонами;
  • качественная, плотная
    евророзетка, в которой вилки от различной бытовой техники не выпадают даже
    от сильных вибраций на бездорожье;
  • возможность подключения к
    прикуривателю, что исключает случайную переполюсовку и защищает
    выпрямитель от перегорания;
  • система автоматического
    распознавания низкого и чересчур высокого напряжения, самоотключение;
  • наличие отдельного
    предохранителя;
  • защита от короткого замыкания;
  • небольшой вес.

Есть и минусы:

  • не интегрируется с ноутбуками 2
    А;
  • кулер громко шумит во время
    охлаждения.

Требования электробезопасности при использовании автомобильных инверторов

При использовании преобразователей 12/220 Вольт необходимо соблюдать требования электробезопасности:

внимательно проверять целостность высоковольтной электропроводки;

заземлить автомобиль при выполнении электроработ с мощными преобразователями (соединить проводом кузов авто с вбитой в землю на 60 – 80 сантиметров арматурой);

использовать электропроводку соответствующего сечения (один квадратный миллиметр сечения многожильного медного провода на 4 ампера потребляемого тока);

отключать временно неиспользуемый инвертор от питания бортовой сети автомобиля.

Видео — об автомобильных инверторах 12/220V в старом выпуске программы «Главная дорога»:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Импульсный преобразователь 12-220В на 300 Вт

Эта схема проста, детали доступны, большинство из них можно извлечь из блока питания для компьютера или купить в любом радиотехническом магазине. Достоинство схемы — простота реализации, недостаток — неидеальная синусоида на выходе и частота выше стандартных 50 Гц. То есть, к данному преобразователю нельзя подключать устройства, требовательные к электропитанию. К выходу напрямую можно подключать не особ чувствительные приборы — лампы накаливания, утюг, паяльник, зарядку от телефона и т.п.

Представленная схема в нормальном режиме выдает 1,5 А или тянет нагрузку 300 Вт, по максимуму — 2,5 А, но в таком режиме будут ощутимо греться транзисторы.

Преобразователь напряжения 12 220 В: схема преобразователя на основе ШИМ-контролллера

Построена схема на популярном ШИМ-контроллере TLT494. Полевые транзисторы  Q1 Q2 надо размещать на радиаторах, желательно — раздельных. При установке на одном радиаторе, под транзисторы уложить изолирующую прокладку. Вместо указанных на схеме IRFZ244 можно использовать близкие по характеристикам IRFZ46 или RFZ48.

Частота в данном преобразователе 12 В в 220 В задается резистором R1 и конденсатором C2. Номиналы могут немного отличаться от указанных на схеме. Если у вас есть старый нерабочий беспербойник для компьютера, а в нем — рабочий выходной трансформатор, в схему можно поставить его. Если трансформатор нерабочий, из него извлечь ферритовое кольцо и намотать обмотки медным проводом диаметром 0,6 мм. Сначала мотается первичная обмотка — 10 витков с выводом от середины, затем, поверх — 80 витков вторичной.

Как уже говорили, такой преобразователь напряжения 12-220 В может работать только с нагрузкой, нечувствительной к качеству питания. Чтобы была возможность подключать более требовательные устройства, на выходе устанавливают выпрямитель, на выходе которого напряжение близко к нормальному (схема ниже).

Для улучшения выходных характеристик добавляют выпрямитель

В схеме указаны высокочастотные диоды типа HER307, но их можно заменить на серии FR207 или FR107. Емкости желательно подобрать указанной величины.

Классификация преобразователей напряжения

Если рассматривать автомобильные преобразователи по критериям универсальности и конструктивной сложности, то всё их многообразие можно разделить на два вида:

  • приборы с модифицированной синусоидой;
  • устройства с «чистой» синусоидой.

На выходе первых формируется напряжение, форма которого приближается к синусоиде при помощи множества прямоугольных ступенек ( меандр, о котором мы говорили чуть выше, является наиболее грубым приближением). Чем больше ступенек, тем точнее сигнал и меньше помех на выходе, что требует усложнения электрической схемы. Поэтому качественный автопреобразователь с модифицированной синусоидой стоит недёшево. Что же касается вторых, то они имеют выходное напряжение с параметрами, приближенными к стационарной электрической сети (форма сигнала – «чистая» синусоида).

Кроме того, инверторы делят на три класса мощности:

  1. Маломощные – для нагрузки не более 300 Вт. Питают зарядные устройства и блоки питания цифровой техники, осветительные лампы, электробритвы. Приборы этого типа оснащаются разъёмом для подсоединения к гнезду прикуривателя.
  2. Средней мощности – рассчитанные на 300-1500 Вт. Массовый класс автопреобразователей, которые подходят для подключения бытовой техники – от телевизоров до микроволновых печей и др. Подобные устройства требуют токоотдачи более 25 А, поэтому их можно питать непосредственно от автомобильного аккумулятора.
  3. Мощные устройства, предназначенные для нагрузки 1500 Вт и выше. Потребляют ток более 125 А и дают возможность использовать в дороге любую технику и электроинструмент – дрель, болгарку и т. д.

Если же говорить о классификации по производителю, то наиболее качественными считаются устройства, изготовленные известными европейскими, японскими и американскими компаниями. Второе место отдадим продукции отечественных брендов – она имеет оптимальное соотношение цены и качества. В конце списка — инверторы «ноунейм»-производителей и недорогие приборы китайской сборки.

Классификация

Основными критериями классификации этих приборов являются мощность, форма тока и входное напряжение. Выбор конкретной модели зависит от целей, с которыми приобретается устройство.

Для подключения к автомобильному прикуривателю используются простейшие компактные преобразователи небольшой мощности. От них могут получать питание гаджеты с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).

Мощность инвертора, включаемого в прикуриватель, не должна превышать 150 Вт. В противном случае можно вывести из строя всю электропроводку автомобиля.

Преобразователи для питания приборов мощностью от 150 Вт присоединяют напрямую к клеммам аккумулятора. Чтобы снизить потери КПД, не рекомендуется использовать «крокодильчики», которые входят в комплектацию некоторых моделей. Для стабильного и надёжного подключения больше подойдут медные клеммы с винтовым соединением.

Номинальная и пиковая мощность

При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К полученному результату прибавляют ещё 20%, так как прибор не сможет долго работать на пределе возможностей. Кроме того, возможны потери вследствие плохого контакта в соединениях или низкого качества кабеля. Также нужно учитывать ёмкость аккумулятора.

Рассчитывать мощность инвертора необходимо по двум характеристикам: номинальной и пиковой. Первая из них определяет нагрузку, под которой прибор может работать длительное время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Однако существуют модификации, у которых этот показатель превышает 1 кВт. С их помощью можно обустроить мобильную мини-электростанцию. Их целесообразно покупать, например, для подключения электроинструментов.

Пиковая мощность характеризует максимальную нагрузку, которую инвертор может выдержать в течение короткого промежутка времени. Она варьируется в пределах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в несколько раз превышает номинальное значение

Выбирая преобразователь, нужно обязательно обратить внимание на этот момент, иначе подключенное к нему оборудование может не запуститься

Мнение эксперта
Кузнецов Василий Степанович

Если устройство используется при работающем двигателе автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.

Для бытовых нужд (например, путешествий на автомобиле) обычно бывает достаточно инвертора мощностью до 600 Вт. Этого хватит, чтобы включить холодильник, зарядить телефон, ноутбук или фонарик. Ток нагрузки такого прибора составляет примерно 50 А, что значительно меньше показателей современных автомобильных генераторов.

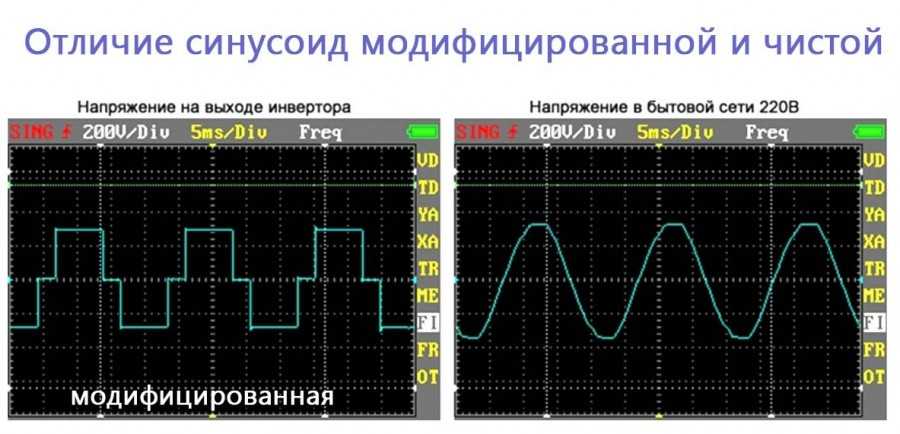

Форма тока

Важным критерием выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.

Существует два вида формы:

  1. Чистая (непрерывная) синусоида. Диаграмма тока представляет собой ровную синусоиду. Такие приборы обеспечивают безопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, поэтому цена на них достаточно высока.
  2. Модифицированная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя использовать для подключения электроинструмента с асинхронными двигателями, компрессоров и приборов, восприимчивых к помехам. Оборудование либо вообще не запустится, либо будет работать в экстремальном режиме, что приводит к снижению КПД и сокращению срока службы. Преобразователи с модифицированной синусоидой подходят для питания ламп, обогревателей, коллекторных двигателей, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного пуска.

Стоимость инверторов с чистым синусом достаточно высока. Приобретать их целесообразно только при необходимости подключить оборудование, несовместимое с модифицированной синусоидой.

Преобразователь 12 в 220 Вольт в машину: какой лучше выбрать из представленных на рынке — обзор вариантов

Сейчас на рынке дополнительного оборудования для автомобилей широко представлены разнообразные инверторы 12/220 Вольт. Перед их приобретением следует, прежде всего, определиться для каких целей вы будете его использовать, какие конкретные электроприборы будете подключать.

Далее необходимо подсчитать или определить мощность потребления таких устройств. Если вы планируете одновременно снабжать электроэнергией несколько устройств, мощности надо суммировать.

Как  заявляет производитель, преобразователь напряжения  ALCA 313100  12/220В имеет номинальную мощность 150 Вт, а пиковую — 300 Вт.

Учитывая невысокую стоимость устройства (порядка 2000 рублей), не следует рассчитывать на его европейское происхождение. Питание производится от разъема прикуривателя. В характеристиках устройства указаны максимальные входные параметры – 12В/15 Ампер. Нетрудно посчитать максимальную мощность, перемножив 12 на 15: чуть более 180 Ватт. То есть при пиковой нагрузке 300 Вт входные цепи могут не выдержать. Кроме этого, обычно прикуриватель имеет по цепи питания предохранитель номиналом 15 – 20 Ампер. Поэтому при подключении более мощных преобразователей он часто выходит из строя.

Вообще, не стоит выбирать модели мощных преобразователей с питанием от разъема прикуривателя: это ненадежно и опасно — может воспламениться электропроводка, не рассчитанная на мощную нагрузку!

Герметичный автомобильный инвертор  Сибконтакт ИС2-12-300Г имеет номинальную мощность 300 Ватт.

Он подключается к электрооборудованию автомобиля отдельной проводкой. Лучше это сделать непосредственно от аккумуляторной батареи через предохранитель номиналом 30 – 40 Ампер.

Герметичность устройства является плюсом с точки зрения минимизации рисков попадания внутрь его влаги и посторонних предметов. Однако при этом значительно уменьшается вентиляция элементов преобразователя, при постоянной мощной нагрузке он перегревается.

Видео — обзор автомобильного инвертора Сибконтакт ИС2-12-300Г:

Такой преобразователь может обеспечить питание ноутбука, бытовых электроприборов, электродвигателей небольшой мощности. Форма выходного напряжения приближается к синусоидальной, это большой плюс.

Кроме этого, Сибконтакт ИС2-12-300Г имеет защиту от перегрузок, переполюсовки, тепловую защиту, защиту от полного разряда АКБ, режим энергосбережения. Стоимость преобразователя порядка 4000 рублей.

Более мощный автомобильный инвертор AcmePower AP-DS600 (600 Ватт) может запитывать электроинструмент небольшой мощности (лобзик, дрель и др.) Он удобен для работы в полевых условиях, проведении выездных мероприятий.

Форма сигнала выходного напряжения – модифицированная (ступенчаиая) синусоида. Имеет необходимые защиты по питанию и перегреву. КПД – более 90%, стоимость – более 4000 рублей.

AVS Energy IN-1500W мощностью 1500 Ватт предназначен для питания чуть более мощных электроустановок и оборудования.

Однако продавцы инвертора AVS Energy IN-1500W не рекомендуют долговременно нагружать устройство потребителями мощностью более 800 Ватт.

Пользователи, которые испытали работу этого инвертора также отмечают, что заявленные 1500 Вт данный автомобильный инвертор «не держит».

Видео — об автомобильном преобразователе напряжения AVS Energy IN-1500W:

Супермощный инвертор Сибвольт 3012 (3000 Ватт) предназначен для питания практически любого оборудования. Он имеет синусоидальный сигнал, соответственно, высокую стоимость – более 33000 рублей. Масса преобразователя около 7 килограммов.

В продаже есть преобразователи мощностью 5000 Ватт и более.

При работе таких устройств на максимальной мощности в цепях питания протекают токи порядка 200 – 400 Ампер. Такой ток потребляет во время запуска двигателя стартер. Поэтому провода электропитания и клеммы преобразователя должны быть не менее мощными, чем стартерные.

При токе нагрузки 250 Ампер (мощность преобразователя около 3000 ватт) аккумуляторная батарея емкостью 100 Ампер-часов разрядится минут за 20. Это следует учитывать, планируя использовать преобразователь для решения задач энергообеспечения.

Мощность инвертора

При покупке инвертора в первую очередь необходимо уделить внимание мощности устройства. Для этого определите, с какой мощностью приборы вы планируете использовать

Дело в том что преобразователь нужно покупать тот, у которого мощность будет составлять чуть больше чем у электроприборов. Найти эту информацию можно в техническом паспорте инвертора. Если вы нашли маркировку 300% — это будет обозначать, что мощность прибора составлять в 3 раза больше чем у чайника или ноутбука. На самом деле, достаточно будет и 30-50%. Таким образом, если вы будете использовать видеокамеру мощностью 500 Вт, то инвертор нужно покупать уже на 650-750 Вт.

Полезно! Чем мощнее будет инвертор, тем большее количество различных приборов вы сможете к нему подключать.

Тем не менее, стоит учитывать, что генератор автомобиля не всегда может выдать нужный ток. Например, для ВАЗ 2110 инвертор автомобильный 12/220V 2000W может и не подойти, так как мощности генератора в этом случае не хватит и машина начнет работать на холостом ходу, активно питаясь от АКБ. В этом случае инвертор будет работать при 175А, а генератор авто сможет обеспечить только 80А, и то при условии 5000 об/мин, что чревато дорогостоящим расходом топлива. Согласитесь, покупать такой преобразователь нецелесообразно, поэтому сперва лучше оценить возможности автомобиля, чтобы не разрядить его аккумулятор.

Стоит также учитывать, что чаще всего инвертор выдает на выходе намного меньше ватт, чем заявлено в паспорте прибора. Например, 300-ватный преобразователь, по факту может порадовать только 190-200 вольтами. 600-ватный прибор тоже, скорее всего, выдаст не больше 200-215 вольт. Зато инвертор автомобильный 12/220V 2000W не обманет. Поэтому лучше проверить выходное напряжение устройства с помощью вольтметра.

Важно! Если вы решили подключить инвертор напрямую от АКБ, убедитесь что преобразователь выключен. Если вы заведете автомобиль при включенном инверторе, это может стать причиной выхода из строя бортовой системы

Сказать какая мощность оптимальна для использования инвертора сложно, так как это напрямую зависит от характеристик вашего авто и мощности приборов. А если вы ищете преобразователь для грузового или габаритного автомобиля, не забудьте, что в этом случае вам понадобится уже инвертор автомобильный 24/220 V.

Для чего нужен и где используется

Занимая немного места в машине, инверторы дают неоценимую пользу. Они легко
интегрируются с различными штекерами, даже с прикуривателем. С их помощью можно
проводить электричество в палатку, питать ноутбук, смартфон, планшет.

С другой стороны, продолжительность работы таких устройств имеет ограничение. Инверторы целиком зависят от аккумулятора, ёмкость которого не бесконечна. К тому же изменённую форму тока принимают не все бытовые приборы. Поэтому в поездках приходится довольствоваться электроприборами с низким потреблением тока. Преобразователи, способные выдавать до несколько киловатт, берут с собой в туристические поездки редко, чаще используют маломощные приборы, способные экономить энергию.

Преобразователь с 12В на 220В своими руками: пошаговое описание как сделать инвертор правильно (схемы, 95 фото + видео)

В местах далёких от цивилизации и её благ нередко хочется иметь доступ к хоть какой ни будь розетке. Если ночью требуется осветить местность, то для этого хорошо подойдут светодиодные лампы, но вот розетку для их подключения посреди леса будет найти весьма не просто.

Или например если внезапно отключили электричество на даче, поставить на огонь кипятиться электрочайник, увы не лучший вариант.

Выкрутиться из подобной ситуации помогут весьма распространённые в последнее время преобразователи.

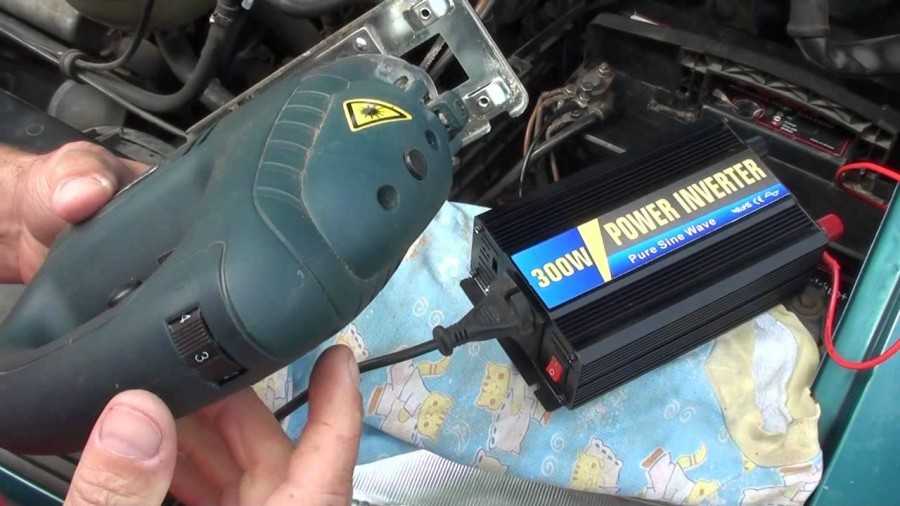

Многие видели в машине у друзей или на фото, преобразователи с 12 на 220 вольт. Этот спасительный прибор помогает справиться с возникшими трудностями и улучшить качество отдыха на природе.

Какие бывают преобразователи

В современно мире существует множество видов преобразователей тока, как небольших для минимальных потребностей, так и крупных способных обеспечить энергией несколько электроприборов.

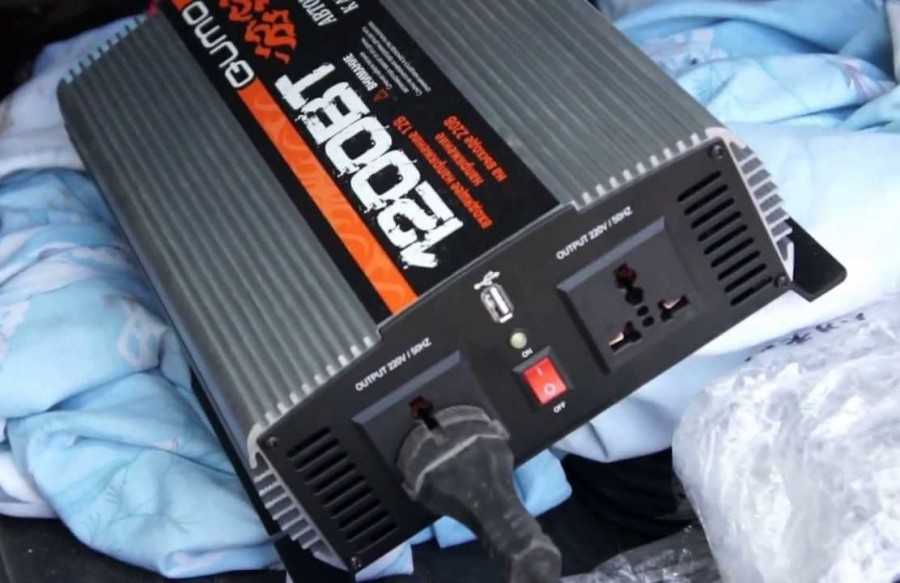

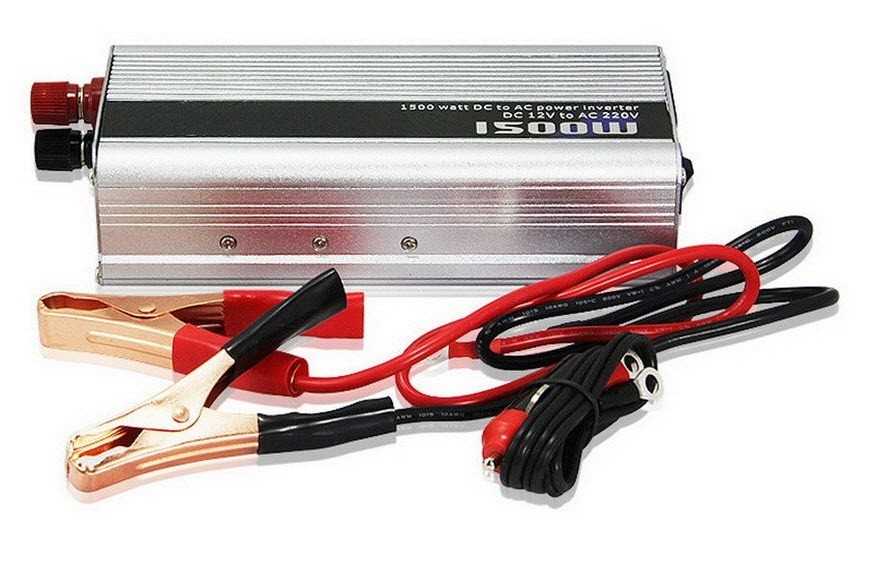

Для самых простых нужд можно использовать преобразователи работающие от прикуривателя в автомобиле. Работу холодильника они конечно обеспечить не смогут, но вот радио или зарядку телефона, планшета, ноутбука вполне осилят.

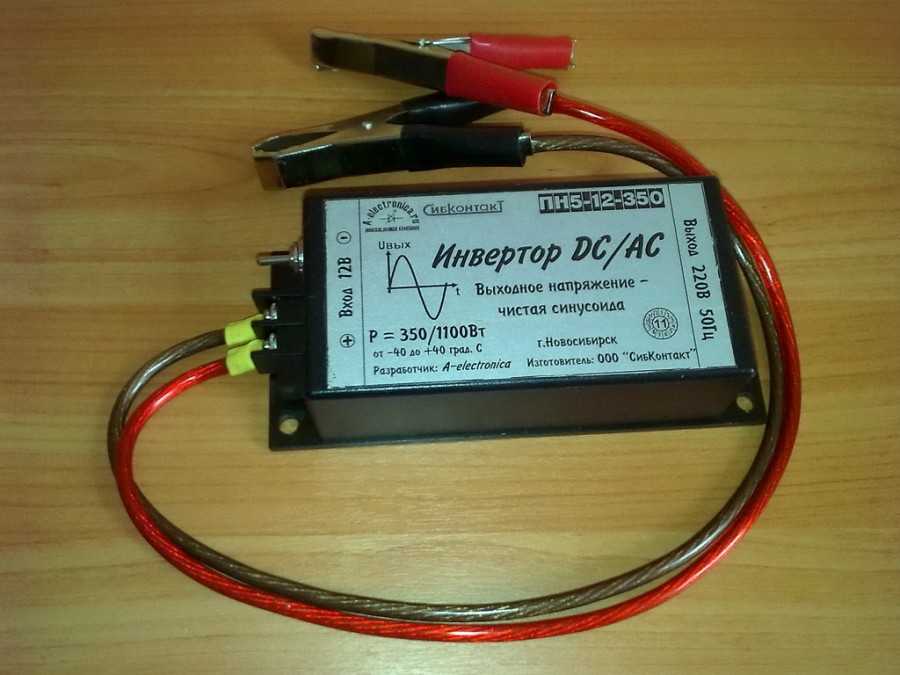

Благодаря ШИМ контролерам преобразователи заметно шагнули вперёд. Вырос коэффициент полезного действия, а форма тока приблизилась к привычным для приборов форме чистого синуса. А максимальная мощность выросла до нескольких кило ватт.

Конечно всё это касается лишь дорогих и массивных преобразователей. Но и более простые, тоже не стояли на месте и улучшали свои характеристики.

Время работы будет ограниченно мощностью и ёмкостью аккумулятора. И если вы на долго отправляетесь в путешествие, то не следует слишком сильно нагружать аккумулятор и ограничивать себя в потреблении электроэнергии.

Для отдыха не природе лучше всего подойдёт компактный маломощный преобразователь. Его вполне хватит для бытовых нужд в походе.

Не каждый бытовой прибор сможет работать с такой формой тока и может вовсе прийти в негодность. Поэтому следует внимательно подходить к выбору приборов для поездок на природу.

Существует три вида преобразователей напряжения с 12 на 220 В:

  • Автомобильный;
  • Компактный;
  • Стационарный тип.

Также нельзя забывать, что чем выше нагрузка на преобразователь, тем ниже его КПД. И если в этом нет необходимости, нагружать его следует минимально, чтобы не расходовать драгоценную энергию впустую.

Характеристики преобразователей

Прежде чем идти в магазин за преобразователем необходимо определиться с моделью. Для этого следует хорошо понимать под какие задачи он приобретается. И после этого изучив характеристики можно определиться с выбором.

В рекламе часто говорят об их чудесной максимальной мощности, но забывают рассказать, что работать в таком режиме преобразователь сможет лишь 5-10 минут, после чего перегреется и уйдёт в защитный режим остывать.

Давайте подробно разберёмся с возможными характеристиками и их влиянием.

Рабочая мощность

Пожалуй самый важный аспект при выборе. Стоит внимательно обдумать для чего вам преобразователь, какие приборы он будет питать.

Покупать прибор мощностью в 5 кВт для зарядки телефона будет просто не рационально. А преобразователь работающий от прикуривателя, попросту не справится с «тяжёлой» электротехникой.

КПД

Может показаться не столь значительным параметром, но в боевых условиях именно от него будет зависеть комфорт. Показатель КПД говорит о том, сколько энергии будет утеряно.

Если при зарядке смартфона этот показатель не окажет сильного влияния, то при подключении бытовых приборов потерять 1 кВт энергии из 5 будет очень не приятно.

Тип охлаждения

Тут есть два варианта активный и пассивный тип охлаждения. Если это маломощный преобразователь, то естественного отвода тепла вполне хватит. Но более серьёзные требуют хорошего охлаждения. Будет неприятно если через каждые 10 минут работы, преобразователь будет отключаться чтобы остыть.

Начинка

Тут всё просто чем дороже преобразователь, тем лучше его начинка. Различные уровни защиты, качество деталей. Всё это влияет на качество и долговечность прибора.

Не стоит максимально экономить на выборе, ведь от «неправильного» тока, могут пострадать электроприборы.

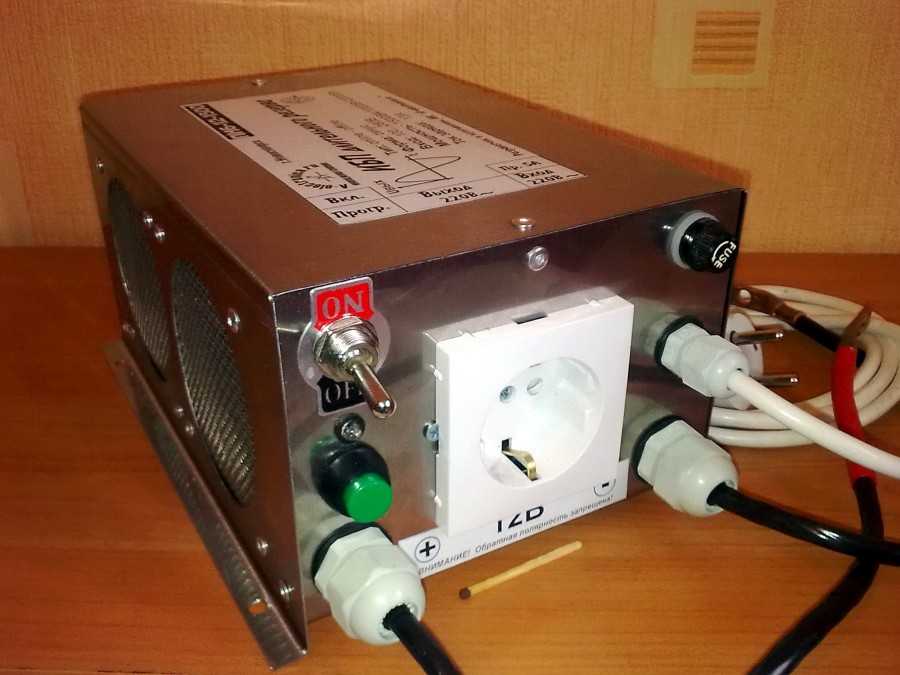

Преобразователь своими руками

Если вы постоянный посетитель радио рынка, а паяльник давно стал вашим продолжением руки. При помощи схемы простого инвертора тока, вы можете своими руки собрать небольшой прибор, который сможет питать карманные устройства.

Как устроен инвертор для ламп дневного света

Чтобы изготовить преобразователь, который позволит осветить помещение любых размеров или авто достаточно использовать схему сборки своими руками. Импульсные преобразователи VOLTSL относятся к двухтактным. Они смонтированы на блоках питания TL 494 (КС 1114ЕУ4). Микросхемы управляются силовыми частями блока питания и состоят из:

  • генератора напряжения;
  • источника, стабилизирующего напряжение;
  • двух транзисторов на выходных источниках электротока, емкость которых составляет 0,7 мм и 0,1 В.

Чтобы выполнить монтаж необходимо предусмотреть приобретение выпрямительных диодов и трансформатора от блока питания. Следует разобраться с вопросом о перемотке трансформаторов. Выполняя данную работу самостоятельно следуют рассчитать до 100 кГц. Приобретается каждый резистор, с учетом схемы R1 и R2, создающий проход импульса тока у выхода. Рабочую частоту формируют при создании цепи С1 и R3. Монтируются диоды HR307, если же они отсутствуют, то используют HER304. Достаточно хорошо зарекомендовали себя диоды КД213. Подбор конденсаторов осуществляется имеющих различную емкость. Спаянные микросхемы помещаются в панели. Схемы могут функционировать на протяжении четырех часов — конструкция транзисторов при этом не перегревается, и в настройке они не нуждаются.

Трансформаторы подлежат самостоятельным намоткам. Поэтому необходимо заблаговременно запасаться ферритовыми кольцами, диаметр которых составляет 30 мм.  В основе используется пропорция витков на намотке 1:120, тогда как 1:1 является первичной обмоткой, а 20 составляет 200 витков со вторичным покрытием.

Изначально выполняется намотка вторичной обмотки с применением провода, у которого сечение составляет 0,4 мм. На следующем этапе создается первичное покрытие, которое состоит из 2 половинок по десять витков на каждой из них. Многожильный мягкий провод в диаметре 0,8 мм используется для создания полуобмотки. Чтобы переделать трансформатор допускается использование устройства для 12-вольтовой лампы, , которая подсвечивает потолок. Снимается вторичная обмотка, а полуобмотка создается при наматывании покрытий, когда провод вдвое сложенный. После этого соединяющее место разрезается, а каждый конец проводов спаивается совместно, благодаря чему происходит формирование центра обмотки.

Для бесперебойной работы необходимо использование мощных металлических проводников или полевых транзисторов IRFL44N LRF46N. Для преобразователей устанавливаются диоды HER307 и КД213. В качестве конденсаторов применяются компьютерные блоки питания, с диаметром в 18 мм.

Инверторы надежным образом защищаются от перегрузки, если на выходах выполняется установка предохранителя и диода

Важно, чтобы соблюдение правил техники безопасности четко выполнялось: то есть необходимо избегать высоких напряжений. Заряды в конденсаторах могут храниться на протяжении 24 часов

Разрядку осуществляют при помощи накаливающих ламп на 220 В.

Инвертор своими руками 12 в 220 можно изготовить согласно простой схемы. Такое устройство считается достаточно удобным аппаратом, который позволяет получать напряжение в 220 В. Любые приборы, изготавливаемые в домашних условиях, в некоторых ситуациях абсолютно ничем не уступают заводским изделиям, а в некоторых случаях даже превосходят их.

No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
