Балласт для люминесцентных ламп: зачем нужен, как работает, виды и как подобрать

Для чего нужен балласт?

Ток в газовом разряде растет лавинообразно, что приводит к резкому падению сопротивления. Для того чтобы электроды люминесцентной лампы не вышли из строя от перегрева, последовательно включается дополнительная нагрузка, ограничивающая величину тока, так называемый балластник. Иногда для его обозначения употребляют термин дроссель.

Используются два вида балластников: электромагнитный и электронный. Электромагнитный балласт имеет классическую, трансформаторную комплектацию: медный провод, металлические пластины. В электронных балластниках (electronic ballast) применяются электронные компоненты: диоды, динисторы, транзисторы, микросхемы.

Лампы накаливания

Для первоначального поджига (пуска) разряда в лампе в электромагнитных устройствах дополнительно используется пусковое устройство – стартер. В электронном варианте балластника эта функция реализована в рамках единой электрической схемы. Устройство получается легким, компактным и объединяется единым термином – электронный пускорегулирующий аппарат (ЭПРА). Массовое применение ЭПРА для люминесцентных ламп обусловлено следующими достоинствами:

  • эти аппараты компактны, имеют небольшой вес;
  • лампы включаются быстро, но при этом плавно;
  • отсутствие мерцания и шума от вибрации, поскольку ЭПРА работает на высокой частоте (десятки кГц) в отличие от электромагнитных, работающих от сетевого напряжения с частотой 50 Гц;
  • снижением тепловых потерь;
  • электронный балласт для люминесцентных ламп имеет значение коэффициента мощности до 0,95;
  • наличие нескольких, проверенных видов защиты, которые повышают безопасность использования и продлевают срок службы.

Как проверить емкость конденсатора тестером

При неисправности конденсатора в схеме КПД светильника снижается до 40%. Для изделий мощностью 36-40 Вт устанавливается конденсатор, имеющий емкость 4,5 мкФ. Если она ниже нормы – КПД снижается, при более высокой емкости лампа начинает мерцать. Для проведения измерений конденсатор должен прозваниваться тестером. При касании щупами выводов рабочей детали прибор показывает бесконечное сопротивление. Если оно меньше 2 Мом – это признак большой утечки тока.

Один из вариантов принципиальной схемы ЭПРА

Это достаточно простая схема для инженера-электроника. В упрощенном понимании схема работает следующем образом. Выпрямление производится двухполупериодным выпрямителем – диодным мостом. Сглаживание пульсаций выполняется электролитическим конденсатором, рассчитанным на напряжение выше сетевого, так как амплитудное значение синусоиды для сети переменного тока примерно в полтора раза выше сетевого (√2*220В). Остальными процессами управляет микросхема. За подачу напряжения на лампы отвечают полевые транзисторы. Далее преобразователь работает автономно, частота не изменяется.

Знание электроники позволяет создать и схему питания люминесцентной лампы от низковольтных источников. Схема получается достаточно компактна

Самое важно правильно намотать трансформатор

Принципиальная схема питания люминесцентной лампы от низковольтного источника

Как работает ЛЛ с электромагнитным балластом?

Схема подключения балластника к ЛЛ

Обратите внимание на эту схему подключения. Маркировка LL1 – это балластник

Внутри ламп дневного света находится газовая среда. С увеличением тока напряжение между электродами в лампе постепенно падает, а сопротивление отрицательное. Балласт используется как раз для того, чтобы ограничивать ток, а также создает повышенное кратковременное напряжение зажигания ламп, так как в обычной сети его не хватает. Этот элемент еще называют дросселем.

В подобном устройстве используется стартер – небольшая лампа тлеющего разряда (Е1). В ней находятся два электрода. Один из них – биметаллический (подвижный).

В исходном положении они разомкнуты. Замыкая контакт SA1 и подавая напряжение на схему, ток сначала не проходит через источник освещения, а вот в стартере между двумя электродами появляется тлеющий разряд. Происходит нагрев электродов, и биметаллическая пластина в результате выгибается, замыкая контакт. Проходящий через балласт ток возрастает, нагревая электроды люминесцентной лампы.

Далее электроды в стартере размыкаются. Возникает процесс самоиндукции. Дроссель создает высокий импульс напряжения, который и зажигает ЛЛ. Через нее проходит номинальный ток, но затем он падает в два раза из-за снижения напряжения на дросселе. Электроды стартера остаются в разомкнутом положении до того, пока горит лампочка. А конденсаторы С2 и С1 увеличивают КПД и уменьшают реактивные нагрузки.

Подключение люминесцентных ламп

Плюсы классического электромагнитного балласта:

  • низкая стоимость;
  • простота в использовании.
  • шум работающего дросселя;
  • мерцание ЛЛ;
  • долгое зажигание лампы;
  • вес и крупные габариты;
  • до 15 % потерь энергии из-за опережения переменного напряжения тока по фазе (коэффициент мощности);
  • плохое включение в среде с низкой температурой.

На заметку! Проблему энергопотерь можно решить подключением (параллельно сети) конденсатора с емкостью 3-5 мкФ.

Совет! Балласт надо подбирать строго в соответствии с мощностью лампы. В противном случае ваш светильник может сломаться преждевременно.

Изготовление ИБП своими руками

Чаще всего во время изготовления импульсного БП требуется незначительно изменять строение дросселя, если для этой цели используется двухтранзисторная схема. Конечно же, некоторые элементы в устройстве нужно будет удалить.

Если же изготавливается БП, который будет иметь мощность 3,7−20 Ватт, в таком случае трансформатор не является основной составляющей. Вместо него лучше всего сделать несколько витков провода, которые закрепляются на магнитопровод. Для этого необязательно избавляться от старой намотки, их можно выполнить поверх.

Рекомендуется для этой цели использовать провод марки МГТФ, имеющий фторопластовую изоляцию. Понадобится небольшое его количество. Несмотря на это обмотка будет полностью покрыта, поскольку большая часть отводится на изоляцию. Из-за этого такие устройства имеют низкие показатели мощности. Для её увеличения требуется использовать трансформатор переменного тока.

Использование трансформатора

Главным преимуществом при изготовлении блока питания своими руками является то, что есть возможность подстраиваться под показатели трансформатора. Кроме этого, не потребуется цепь обратной связи, которая чаще всего является неотъемлемой частью в работе устройства. Даже если во время сборки были сделаны какие-либо ошибки, чаще всего такой блок будет работать.

Для того чтобы сделать собственноручно трансформатор, потребуется иметь дроссель, межобмоточную изоляцию, а также обмотку. Последнюю лучше всего выполнить из лакированного медного провода. Следует не забывать о том, что дроссель будет работать под напряжением.

Обмотку нужно тщательно изолировать даже тогда, когда она имеет заводскую специальную защитную плёнку из синтетического материала. В качестве изоляции можно использовать или электрокартон, или же обычную бумажную ленту, толщина которой должна быть не меньше 0,1 мм. Только после того, как будет сделана изоляция, можно поверх неё наматывать медный провод.

Что касается обмотки, то провод лучше всего выбрать как можно толще, а вот количество необходимых витков можно подобрать исходя из требуемых показателей работы будущего устройства.

Таким образом, можно сделать ИБП, который будет иметь мощность более 20 Вт.

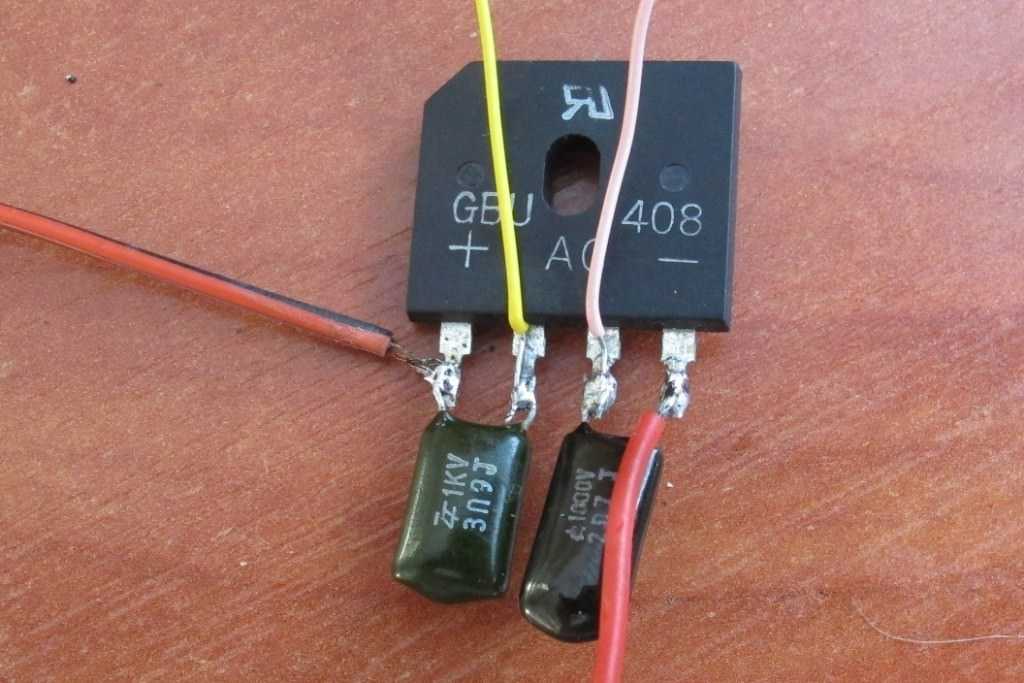

Назначение выпрямителя

Для того чтобы в импульсном блоке не произошло насыщение магнитопровода, требуется использовать только двухполупериодный выходной выпрямитель. В том случае, если трансформатор должен понижать напряжение, рекомендуется использование схемы с нулевой точкой. Чтобы выполнить такую схему, нужно иметь две абсолютно одинаковые вторичные обмотки. Их можно сделать самостоятельно.

Следует учитывать то, что выпрямитель по типу «диодный мост» для этой цели не подходит. Это связано с тем, что значительное количество мощности во время передачи будет теряться, а значение электрического напряжения будет минимальным (менее 12В). Но если делать выпрямитель из специальных импульсных диодов, тогда стоимость такого устройства обойдётся значительно дороже.

Наладка устройства

После того как БП будет собран, требуется проверить его работу на максимальной мощности. Это необходимо для того, чтобы измерить температуру нагревания трансформатора и транзистора, значения которых не должны превышать 65 и 40 градусов соответственно. Чтобы избежать перегрева этих элементов, достаточно увеличить сечение провода обмотки. Также часто помогает изменение мощности магнитопровода в большую сторону (учитывается ЭПР). В том случае, если дроссель был взят из балласта светодиодного фонаря, увеличить сечение не получится. Единственным вариантом будет контролировать нагрузку на прибор.

Изготовить своими руками

Трубчатые ЛЛ длиной 1200 мм недорого стоят и могут освещать большие площади. Светильник можно изготовить своими руками, например, из 2 ламп по 36 Вт.

  1. Корпус – основание прямоугольной формы из негорючего материала. Можно использовать бывший в употреблении светильник, для которого ремонт уже не требуется.
  2. ЭПРА подбирается под мощность светильников.
  3. На каждую из ламп понадобится по 2 патрона G13, многожильный провод и крепеж.
  4. Патроны для ламп крепятся на корпусе после выбора расстояния между ними.
  5. ЭПРА устанавливается в зоне минимального нагрева от ламп (обычно ближе к центру) и подключается к патронам. Каждый блок выпускается со схемой подключений на корпусе.
  6. Светильник крепится на стене или потолке с подключением к сети питания на 220 В через выключатель.
  7. Для защиты ламп желательно применять прозрачный колпак.

Подключение ламп

Каждый светильник имеет посадочное место, снабженное двумя разъемами для подключения штырей цоколя. Всего для питания люминесцентного источника света необходимо четыре контакта, расположенных на обоих концах колбы.

Они выполняют следующие функции:

  • Каждая пара контактов служит для питания спиралей, служащих для запуска люминесцентного источника света. Когда к ним подключается напряжение, они разогреваются, продуцируя свободные электроны;
  • Облако электронов служит для облечения начала процесса ионизации насыщенного парами ртути инертного газа, которым наполнена колба. Также высокая температура катодов позволяет испарить ту часть ртути, которая конденсировалась;
  • После поступления высоковольтного импульса из дросселя возникает тлеющий разряд, который потом поддерживается сетевым напряжением. В результате тлеющего разряда образуется ультрафиолетовое излучение, которое потом превращается в свет видимого спектра с помощью люминофора, нанесенного на стенки колбы.

Поскольку дроссель – это индуктивность, его подключение приводит к тому, что возникает сдвиг фаз между напряжением и током. Чтобы нивелировать негативное влияние катушки на питающую сеть, параллельно пускающему устройству включается конденсатор соответствующей емкости.

Как запустить лампу с использованием дросселя

Традиционная схема с катушкой широко используется уже более 40 лет. Она проста, но менее надежна, чем другие альтернативы (электронные пускатели).

Чтобы запустить люминесцентный источник с помощью дросселя необходимо собрать схему из стартера, лампы и корректирующего конденсатора:

  1. Параллельно лампе включается стартер: его подсоединяют к верхней или нижней паре отводов по обе стороны колбы;
  2. К одному из оставшихся отводов подключают дроссель питания;
  3. Одна клемма сетевого источника питания присоединяется ко второй клемме катушки, а вторая – подает напряжение на оставшийся свободный отвод лампы.

Как запустить лампу без использования дросселя

Для возникновения тлеющего разряда необходимо кратковременно подать на контакты люминесцентного источника света импульс высокого напряжения. Если нет возможности использовать дроссель, то собирают умножитель напряжения на диодах или стабилитронах.

Схема собирается так:

  1. Сама лампа питается от мостового выпрямителя;
  2. Для ограничения рабочего тока применяют вольфрамовую спираль. Для этих целей можно использовать лампочку накаливания;
  3. Для создания пускающего напряжения используется умножитель на диодах или стабилитронах;
  4. После возникновения тлеющего заряда умножитель отключается. Люминесцентный источник света продолжает светиться, получая питание из сети.

Схема подключения, запуск

Пускорегулирующий аппарат подключается с одной стороны к источнику питания, с другой – к осветительному элементу. Нужно предусмотреть возможность установки и крепления ЭПРА. Подключение производится в соответствии с полярностью проводов. Если планируется установить две лампы через ПРА, используется вариант параллельного соединения.

Схема будет выглядеть следующим образом:

Группа газоразрядных люминесцентных ламп не может нормально работать без пускорегулирующего аппарата. Его электронный вариант конструкции обеспечивает мягкий, но одновременно с тем и практически мгновенный запуск источника света, что дополнительно продлевает срок его службы.

Поджиг и поддержание функционирования лампы осуществляется в три этапа: прогрев электродов, появление излучения в результате высоковольтного импульса, поддержание горения осуществляется посредством постоянной подачи напряжения небольшой величины.

Определение поломки и ремонтные работы

Если наблюдаются проблемы в работе газоразрядных ламп (мерцание, отсутствие свечения), можно самостоятельно сделать ремонт. Но сначала необходимо понять, в чем заключается проблема: в балласте или осветительном элементе. Чтобы проверить работоспособность ЭПРА, из светильников удаляется линейная лампочка, электроды замыкаются, и подсоединяется обычная лампа накаливания. Если она загорелась, проблема не в пускорегулирующем аппарате.

В противном же случае нужно искать причину поломки внутри балласта. Чтобы определить неисправность люминесцентных светильников, необходимо «прозвонить» все элементы по очереди. Начинать следует с предохранителя. Если один из узлов схемы вышел из строя, необходимо заменить его аналогом. Параметры можно увидеть на сгоревшем элементе. Ремонт балласта для газоразрядных ламп предполагает необходимость использования навыков владения паяльником.

Если с предохранителем все в порядке, далее следует проверить на исправность конденсатор и диоды, которые установлены в непосредственной близости к нему. Напряжение конденсатора не должно быть ниже определенного порога (для разных элементов эта величина разнится). Если все элементы ПРА в рабочем состоянии, без видимых повреждений и прозвон также ничего не дал, осталось проверить обмотку дросселя.

В некоторых случаях проще купить новую лампу. Это целесообразно сделать в случае, когда стоимость отдельных элементов выше ожидаемого предела или при отсутствии достаточных навыков в процессе пайки.

Ремонт компактных люминесцентных ламп выполняется по сходному принципу: сначала разбирается корпус; проверяются нити накала, определяется причина поломки на плате ПРА. Часто встречаются ситуации, когда балласт полностью исправен, а нити накаливания перегорели. Починку лампы в этом случае произвести сложно. Если в доме имеется еще один сломанный источник света сходной модели, но с неповрежденным телом накала, можно совместить два изделия в одно.

Таким образом, ЭПРА представляет группу усовершенствованных аппаратов, обеспечивающих эффективную работу люминесцентных ламп. Если было замечено мерцание источника света или он и вовсе не включается, проверка балласта и его последующий ремонт позволят продлить срок службы лампочки.

Запуск ламп

Электроды лампы разогреваются, после чего на них подается высокое напряжение через пускорегулирующее устройство. Его частота составляет 20-60 кГц, что дает возможность исключить мерцание и повысить кпд. В зависимости от схемы запуск может быть мгновенным или плавным – с нарастанием яркости до рабочей.

При холодном пуске период эксплуатации люминесцентных ламп значительно снижается.

К процессу разогрева электродов добавляется колебательный контур в цепи питания лампы, входящий в электрический резонанс перед разрядом. При этом значительно повышается напряжение, более интенсивно подогреваются катоды и в результате зажигание происходит легко. Как только начинается разряд в лампе, колебательный контур сразу выходит из резонанса и устанавливается рабочее напряжение.

У дешевых ЭПРА или собранных своими руками принцип действия аналогичен варианту с дросселем: зажигание ламп производится большим напряжением, а удерживание разряда – малым.

Схема электронного балласта

Как и на всех схемах ЭПРА, выпрямление напряжения производится диодами VD4-VD7, которое затем фильтруется конденсатором C1. Емкость фильтра выбирается из расчета 1 мкФ на 1 Вт мощности ламп. При меньших номиналах конденсатора свечение будет более тусклым.

Как только происходит подключение к сети, сразу начинает заряжаться конденсатор С4. При достижении 30 В пробивается динистор CD1 и импульсом напряжения открывается транзистор T2, затем начинает работать полумостовой автогенератор из транзисторов T1, T2 и трансформатора TR1 c двумя противофазно включенными первичными и одной вторичной обмотками. Резонансная частота последовательного контура из конденсаторов С2, С3, дросселя L1 и генератора близки по величине (45-50 кГц). Когда напряжение на конденсаторе С3 поднимется до величины пуска, лампа зажигается. При этом снижаются частота генератора и напряжения, а дроссель ограничивает ток. Из-за высокой частоты его габариты небольшие.

Классическая схема c использованием электромагнитного балласта

Совокупность дросселя и стартера также называют электромагнитным балластом. Схематически такой вид подключения можно представить в виде нижерасположенного рисунка.

Для увеличения коэффициента полезного действия,a также уменьшения реактивных нагрузок в схему вводятся два конденсатора – они обозначены С1 и С2.

  • Обозначение LL1- дроссель, иногда его называют балластником.
  • Обозначение Е1 – стартер, как правило он представляет собой небольшую лампочку тлеющего разряда c одним подвижным биметаллическим электродом.

Изначально, до подачи тока эти контакты разомкнуты, поэтому ток в схеме напрямую на лампочку не подается, а нагревает биметаллическую пластину, которая нагреваясь выгибается и замыкает контакт. В результате возрастает ток, нагревающий нити нагрева в люминесцентной лампе, а самом стартере ток уменьшается и электроды размыкаются. В балласте начинается процесс самоиндукции, приводящий к созданию высокого импульса напряжения, обеспечивающего образование заряженных частиц, которые взаимодействуя с люминофором покрытия, обеспечивают возникновение светового излучения.

Такие схемы с использованием балласта имеют ряд достоинств:

  • небольшая стоимость требуемого оборудования;
  • простота в использовании.

К недостаткам таких схем можно отнести:

  • «мерцающий» характер светового излучения;
  • значительный вес и крупные габариты дросселя;
  • долгое зажигание люминесцентной лампы;
  • гудение работающего дросселя;
  • почти 15% потерь энергии.
  • невозможно использовать совместно с устройствами, которые плавно регулируют яркость освещения;
  • на холоде включение значительно замедляется.

Дроссель выбирают строго в соответствии c инструкцией к конкретному виду люминесцентных ламп. Это обеспечит полноценное выполнение им своих функций:

  • ограничивать в требуемых значениях величину тока при замыкании электродов;
  • генерировать достаточное для пробоя газовой среды в колбе лампы напряжение;
  • обеспечивать поддержку горения разряда на стабильном постоянном уровне.

Несоответствие выбора приведет к преждевременному износу ламп. Как правило, дроссели имеют ту же мощность, что и лампа.

Среди наиболее распространенных неисправностей светильников, в которых используют люминесцентные лампы, можно выделить такие:

  • отказ дроселля, внешне это появляется в почернении обмотки, в оплавлении контактов: проверить его работоспособность можно самостоятельно, для этого понадобится омметр – сопротивление исправного балласта составляет порядка сорока Ом, если омметр показывает менее тридцати Ом – дроссель подлежит замене;
  • отказ стартера – в этом случае лампа начинает светиться только по краям, начинается мигание, иногда лампочка стартера светится, нол сам светильник не зажигается, устранить неисправность можно только заменой стартера;
  • иногда все детали схемы исправны, но светильник не включается, как правило, причиной является потеря контактов в ламподержателях: в некачественных светильниках они изготавливаются из некачественных материалов и поэтому плавятся – устранить такую неисправность можно только заменой гнезд ламподержателей;
  • лампа мигает по типу стробоскопа, по краям колбы наблюдается почернение, свечение очень слабое – устранение неисправности замена лампы.

Принцип действия

Электронный балласт для люминесцентных ламп схема 36w получает питание при 50 — 60 Гц. Сначала он преобразует напряжение переменного тока в постоянный. После этого фильтрация этого постоянного напряжения осуществляется с помощью конфигурации конденсатора. Теперь отфильтрованное напряжение подается на каскад высокочастотных колебаний, они обычно представляют собой прямоугольные волны, а диапазон частот составляет от 20 кГц до 80 кГц.

Принцип ЭБ

Следовательно, выходной ток имеет очень высокую частоту. Небольшая индуктивность обеспечена, чтобы быть связанной с высокой скоростью изменения тока на большой частоте. Как правило, более 400 В требуется для запуска процесса газового разряда в свете люминесцентных светильников. Когда переключатель включен, начальное напряжение на лампе становится равным 1000 В из-за высокого значения, следовательно, разряд газа происходит мгновенно.

Как только процесс разрядки начат, напряжение на светильнике падает с 230 В до 125 В, балласт для ламп позволяет ограниченному току течь через нее. Это управление напряжением и током осуществляется блоком управления ЭБ. В рабочем состоянии люминесцентного светильника ЭБ действует, как диммер для ограничения тока и напряжения.

Простейший ЭБ использует общий принцип выпрямления входной мощности и сглаживания формы волны, пропуская его через простой фильтр, такой как электролитический конденсатор. Схемы электронных балластов для люминесцентных ламп демонстрируют принцип их работы.

Схема построения электронного балласта

Выпрямитель преобразует переменный ток в постоянный сигнал. Первым шагом является выпрямление входной мощности, а затем сигнал прерывается для увеличения частоты. Этот тип балластов работает от 20 до 60 кГц. Другие типы, такие как магнитные балласты, обычно работают на частоте линии, которая составляет около 50-60 Гц. Они страдают от таких проблем, как мерцание и жужжащий звук, который иногда создает неудобства для окружающих.

Обоснование увеличения частоты в ЭБ заключается в том, что эффективность лампы быстро возрастает при изменении частоты от 1 кГц до 20 кГц, а затем постепенно повышается до 60 кГц. По мере того как рабочая частота устройства увеличивается, величина тока, необходимого для создания такого же количества света, уменьшается по сравнению с линейной частотой. Таким образом, повышая эффективность лампы.

График эффективности лампы

Важно! Повышенная производительность на более высоких частотах заключается в том, что период времени цикла переменного тока становится короче, чем время релаксации между последовательной ионизацией и деионизацией газа переменным током. Таким образом, плотность ионизации в лампе поддерживается практически постоянной вблизи оптимальных условий работы в течение всего периода переменного тока

Следовательно, он действует как омический резистор, который увеличивает коэффициент мощности. В то время как на низких частотах плотность ионизации колеблется больше относительно оптимального уровня, вызывая плохие средние условия разряда.
