Как отличить качественный кабель
Как же быстро и легко определить какой перед вами кабель ГОСТ или не ГОСТ?. Чтобы отличить качественную продукцию от некачественной, всегда при покупке требуйте сертификат соответствия. Обязательно ищите номер технического условия и его соответствие государственному стандарту. Не доверяйте той продукции, где просто надпись «ГОСТ» и все.
Внимательно изучите бирку на бухте или барабане с кабелем.
Бирка это как паспорт у человека. Здесь должна прописываться вся информация:
завод изготовитель
дата производства
номер партии
номер ТУ и ссылка на сертификат
Также ищите отметку ЕАС.
Ее наличие это гарантия соответствия продукции десяткам нормативов стран Таможенного союза ЕврАзЭс, в том числе и нескольким государственным стандартам.
Поэтому если она есть, то кабель качественный и безопасный.
Ни один завод не будет добровольно ставить такие отметки и не выполнять их требования. В противном случае можно легко нарваться на штрафы по срыву миллионных контрактов с крупными оптовиками.
Область применения
Самонесущие изолированные провода (СИП) предназначены для применения в воздушных линиях электропередачи (ЛЭП) с подвеской на опорах или фасадах зданий и сооружений.
Климатическое исполнение — УХЛ, категории размещения — 1, 2 и 3, в атмосфере II и III типа по ГОСТ 15150-69.
В результате обобщения отечественного опыта строительства и эксплуатации в ряде регионов страны воздушных линий электропередачи напряжением 0,38 кВ с самонесущими изолированными проводами выявилось техническое и экономическое преимущество этих линий по сравнению с воздушными линиями электропередачи напряжением 0,38 кВ с неизолированными проводами.
На основании положительного опыта применения энергосистемами самонесущих изолированных проводов, был издан директивный документ РАО “ЕЭС России” №ОБ-5145 от 26.06.2000 “О применении самонесущих изолированных проводов при строительстве и реконструкции”.
Области использования
От того, какая марка изделия, зависят материалы, из которых оно изготовлено, и особенности конструкции, а значит, и сфера применения. В частности:
- Провод СИП 1 чаще всего используется при строительстве линий электропередач и устройства вводов в здания;
- Кабели СИП 2 также применяются для прокладки ЛЭП и энергоснабжения зданий. Их ключевой особенностью является тип атмосферного исполнения, что позволяет монтировать их в местах с повышенной влажностью, например, на берегах морей, озер, на территориях с плохой экологической обстановкой и суровыми климатическими условиями, поскольку их изоляция устойчива к агрессивному воздействию внешней среды;
- Изделия с маркой СИП 3 применяются для прокладки участков ЛЭП с напряжением от 10 до 35 кВ. Кроме того, такой провод используется для подключения оборудования, работающего под повышенным напряжением. Это объясняется конструкцией кабеля, которая способна выдерживать нагрузки высокого уровня;
- Провода СИП 4 применяются преимущественно для устройства различных ответвлений, поскольку обладают более высоким уровнем гибкости. Их также отличает морозоустойчивость, что позволяет использовать их при прокладке ЛЭП в условиях Крайнего Севера;
- Кабель СИП 5 применяется практически только для устройства ответвлений.
Использование изделий марки СИП
Итак, кабель СИП, расшифровка которого означает, что он является самонесущим (в нем имеется и фазный, и нулевой провода) и изолированным, предназначен для прокладки линий энергоснабжения и отводов от нее. Рабочее напряжение, под которым данное изделие может эксплуатироваться, составляет от 0,4 до 1 кВ, но для некоторых марок может достигать и 35 кВ.
Основными преимуществами описываемой продукции является легкость в обслуживании и небольшой вес, что позволяет существенно уменьшить затраты при прокладке ЛЭП. При этом она соответствует всем требованиям в части безопасности и стабильности энергоснабжения.
ГОСТ или ТУ?
В чём отличия кабеля ГОСТ и ту?
Любой кабель производиться по Техническим Условиям «ТУ». Если технические условия завода изготовителя соответствуют ГОСТ (гос. стандартам), то производитель имеет полное право напечатать на этикетке «ГОСТ». Вывод: — абсолютно любой кабель изготовлен по «ТУ», но не любой «ТУ» соответствует «ГОСТ».
Фрагмент сертификата на кабельную продукцию:
На сегодняшний день рынки переполнены разнообразной кабельной продукцией — различные марки кабеля с разными толщинами жил, видами изоляции. Для решения любой задачи по электроснабжению найдется соответствующий кабель.
Выбор кабеля — это довольно сложная задача
Ведь помимо видов, марок и изоляции вам придётся столкнуться с такими понятиями, как «ГОСТ» или «ту».
Что такое ТУ и ГОСТ, и в чём их отличие?
ГОСТ — это государственные стандарты, разработанные государственными структурами по стандартизации, метрологии и сертификации. Вся кабельная продукция, изготовленная по этим стандартам будет требуемого, согласно ГОСТу, качества.
ТУ — это Технические Условия, которые разрабатываются производителями, а это значит, они выводят их под определенные нужды, чтобы сделать себестоимость продукции ниже. Например, на рынке часто можно встретить кабель ВВГ 3×1,5 НГ ЛС ту, который в полтора(!) раза дешевле кабеля с маркировкой ГОСТ. Сечение медных жил у данного кабеля, гораздо меньше, если исходить из требований ГОСТа (до 40%). Также производитель, иногда может сэкономить на качестве материалов, толщине изоляции.
Не верно
говорить, что такой кабель низкого качества. Он произведен для определенных целей! Например, подойдет для организации проводки освещения. Автоматический Выключатель, который порекомендует любой электрик для этого кабеля будет номиналом 10А., а для кабеля с маркировкой ГОСТ — 16А.
Фото этикетки бухты кабеля ГОСТ 3×1,5:
Этикетка на кабель ВБШв 4×120:
Встречаются и недобросовестные производители кабельной продукции, которые используют заниженные стандарты, а этикетки продукции делают не совсем понятные, тем самым вводя в заблуждения покупателей, которые могут приобрести кабель не соответствующий необходимым требованиям. Что бы избежать попадание некачественной продукции на наши прилавки, на наших торговых объектах вся кабельная продукция проходит проверку электронным штангенциркулем. Проверку может провести продавец при Вас, чтобы Вы были уверены, что приобретаете реальный ГОСТ!
Внимание! Может быть опасно использовать кабель без маркировки ГОСТ в том месте, где должен быть кабель ГОСТ. Фото этикетки с бухты кабеля 3×1,5 ту
Нет уверенности, что этот кабель изготовлен по тех.условиям согласно ГОСТу:
Фото этикетки с бухты кабеля 3×1,5 ту. Нет уверенности, что этот кабель изготовлен по тех.условиям согласно ГОСТу:
____________ Суть:
Часто можно услышать от продавцов кабельной продукции фразу: «Вам ГОСТ или ТУ?», в данном случае нужно понимать, что под «ТУ» имеется в виду кабель без маркировки «ГОСТ».
Любой кабель производится согласно заранее прописанным «техническим условиям», которые определяют состав материалов, размеры элементов конечного продукта, также сопротивление жилы на 1 км.
Если ТУ (технические условия) соответствуют ГОСТ, то производитель вправе проставить маркировку «ГОСТ» на своем конечном изделии.
Покупайте кабель с гарантией качества в нашем магазине!
ВВГ
АВВГ
ШВВП
ПВС
АВБбШв
Абонентский кабель
РКГМ
Кабель для проводки
Поделись статьёй в соц.сетях:
Сравнение технических характеристик
Для удобства сравнения основных технических параметров проводников и понимания, в чем разница между ними, составим таблицу сравнения главных характеристик.
| Характеристика/Материал | Провод ПВС | Кабель ВВГ |
| Материал и конструкция жилы | Медная многопроволочная | Медная многопроволочная или цельная |
| Гибкость токоведущей жилы | 5 класс гибкости (высокая) | 1 – 2 класс гибкости (средняя) |
| Количество жил в проводе /кабеле | От 2 до 5 | От 1 до 5 |
| Площадь сечения жилы, мм2 | От 0,75 до 6 | От 1,5 до 625 |
| Допустимое напряжение эксплуатации, В | ||
| В цепях переменного тока, при частоте 50 Гц | 450 Вольт | 0,66 кВ или 1 кВ |
| В цепях постоянного тока | 0,66 кВ | 1,6 кВ или 2,4 кВ |
| Допустимая температура окружающего воздуха | От -25°С до +40°С | От -50°С до +50°С |
| Допустимая длительная температура нагрева жилы | 70°С | 70°С в аварийном режиме допускается кратковременный нагрев до 80°С |
| Нормативный срок эксплуатации | От 6 лет (подвижное соединение) до 10 лет (неподвижное соединение) | До 30 лет. Эксплуатационная гарантия производителя составляет 5 лет. |
Чтобы разобраться, что лучше применить в той или иной ситуации, нужно провести сравнительный анализ отдельных свойств, которые являются определяющими.
Свойства токоведущей жилы. Жилы обоих рассматриваемых проводниковых изделий выполнены из меди. Провод ПВС выпускается только в мультипроволочном варианте исполнения жилы, кабель ВВГ может иметь цельную монопроволочную жилу. Существенная разница между ними заключается в классе гибкости мультипроволочных версий. По этому параметру ПВС многократно превосходит ВВГ. Благодаря этой характеристике, усталостная прочность провода при многократных изгибах значительно выше аналогичного показателя кабеля. То есть, когда речь идет о подвижных соединениях, выбор должен быть сделан в пользу ПВС. К таким соединениям относится питание нестационарных электроприборов, а также электропроводка с вилкой для включения электрооборудования в сеть.
Сечение жилы. Из таблицы видно, что диапазон сечений ВВГ значительно более широк в сторону больших значений. Применительно к выбору электропроводки для дома, квартиры или дачи, можно сказать, что проводка силовых цепей, подающих питание для духовки, для варочной панели или кондиционера, может быть выполнена только с применением кабельного изделия соответствующего сечения. Наибольшее сечение ПВС составляет 2,5мм2, что недостаточно для этих целей.
Свойства изоляции и общий срок службы. Сравнивая эксплуатационные напряжения, при которых могут работать рассматриваемые проводники, определим, чем отличается один материал от другого. Тот факт, что допустимые напряжения для кабеля выше, чем для провода, говорит о том, что при работе в одном и том же классе напряжения, запас электрической прочности изоляции кабеля выше, чем у изоляции провода. Если добавить тот факт, что срок службы ВВГ превышает аналогичный показатель ПВС минимум в три раза, можно сделать следующий вывод:
Монтаж стационарной электропроводки, особенно скрытой, целесообразней выполнять, используя кабель ВВГ. При этом лучше использовать монопроволочное исполнение жилы. Учитывая, что скрытая электропроводка укладывается на очень длительный срок, ее надежность должна быть максимально возможной. Лучше применить вариант исполнения кабеля ВВГнг с негорючей изоляцией.
Условия окружающей среды. Область допустимых температур окружающего воздуха для ВВГ существенно расширена в зону отрицательных температур в сравнении с ПВС. Это обстоятельство определяет тот факт, что выбрать для улицы следует более приспособленное для этого кабельное изделие.
Как выполняется монтаж самонесущего изолированного провода
Для монтажа данного типа кабельно-проводниковой продукции первоначально необходимо закрепить крючки на опорах ВЛ. Это выглядит следующим образом:
Данные крючки закрепляются с помощью бандажной ленты и бугелей. Бандажная лента закрепляется на опоре с помощью специального устройства для монтажа СИП которое также изображено на верхнем фото.
После того как крючки закреплены на них прикрепляются специальные ролики. В результате должна получится следующая конструкция:

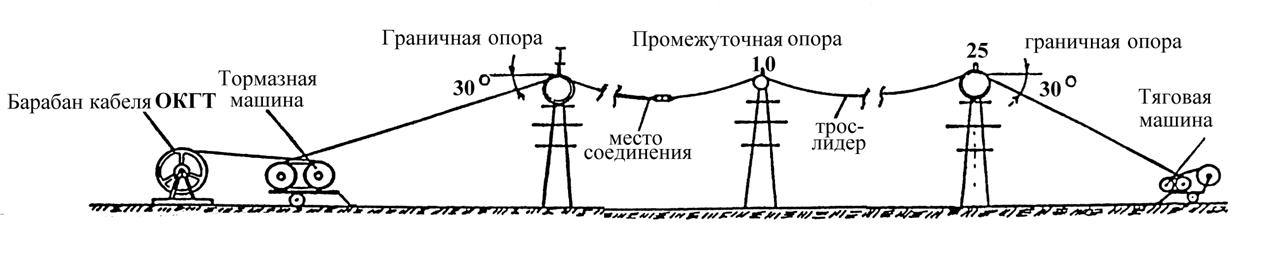

Далее необходимо соединить трос-лидер с проводом СИП и пропустить трос через ролики.
После того как трос будет протянут можно натягивать СИП-кабель. Это обычно делается с помощью лебедки как представлено на верхнем фото.
В случаях если провод СИП состоит из нескольких отрезков, то их соединение выполняется с помощью специальных гильз для прессовки:
Маркировка изделий
Маркировку СИП кабелей выполняют согласно с их видом и сечением, типом изоляции, техническими свойствами. Нулевую жилу в некоторых видах изделий производители иногда не изолируют: 1. СИП-1. Кабель данной марки имеет 3 алюминиевые жилы, для изоляции которых используется ПЭТ. Так называется термопластичный полиэфир – синтетическая пленка или ткань. Нулевая жила может быть с изоляцией или без нее. Если в маркировке присутствует буква «А», изделие имеет изоляцию. 2. СИП-2. Данный тип СИП кабеля имеет такую же конструкцию, как и в предыдущем варианте с той разницей, что нулевая жила обязательно закрыта. Этот вид продукции предназначен для установки на ЛЭП, напряжение в которых не превышает 1000 В. Подходит для использования в северных районах страны с умеренным климатом. Можно использовать СИП кабель для монтажа на дачных участках, если напряжение не будет превышать 380В.
3. СИП-3. Данная модель значительно отличается от предыдущих вариантов продукции своей конструкцией – ее сердечник изготовлен из стали и имеет алюминиевую оплетку, состоящую из сплава кремния, магния, алюминия. Одножильный провод СИП используют при монтаже воздушных линий 20 киловольт. Производители рекомендуют использовать изделия данного типа в районах с любым климатом, кроме резко-континентального и арктического. Согласно стандартам, данный вид СИП провода может сохранять свои эксплуатационные качества при температурах от +90 до -20° С. 4. СИП-4. Изделие данного вида не имеет нулевого провода. Конструкция состоит из нескольких пар жил (двух или четырех) Если в маркировке имеется обозначение «Н», для их изготовления использовался сплав. Если буквенного обозначения нет – жилы выполнены из алюминия. Для наружной изоляции используется термопластичный поливинилхлорид. 5. СИП-5. Изделия данной марки по конструкции похожи на провода СИП-4. Отличие – материал термоизоляции – здесь используется ПЭТ. Благодаря этому на 30% повышается продолжительность воздействия допустимых температур. Используются СИП провода данного типа для монтажа на опорах ЛЭП 2,5 киловольт. Разрешен монтаж самонесущих изолированных проводов СИП-5 в районах с умеренным и холодным климатом. Какие бывают сечения кабеля СИП? Фазные токопроводящие жилы могут иметь сечение диаметром от 16 до 120 мм², а нулевая несущая жила – от 25 до 95 мм².
