Какой выбрать расцепитель автоматического выключателя и какие виды бывают

Недостатки стабилизаторов

Несмотря на выраженные преимущества стабилизаторов, они имеют серьезные недостатки, ограничивающие их использование:

1. Значительные размеры. Этот параметр прямо зависит от мощности прибора. Даже при минимальном количестве бытовой техники на входе нужно ставить стабилизатор, который не поместится в стандартный электрический щиток. Для него необходимо выделить отдельное место.
2. Необходимость эффективного охлаждения аппарата, т.к. при работе его основные элементы и корпус нагреваются.
3. Высокая цена, возрастающая с увеличением мощности.
4. Необходимость надежной защиты от пыли и влаги. Электромагнитное поле внутреннего трансформатора активно притягивает пыль, а потому необходимо максимально оградить стабилизатор от запыления.
5. Повышенный уровень шума, что требует дополнительной звукоизоляции или вынесение стабилизатора за пределы жилого помещения.
6. Чувствительность электроники стабилизатора к помехам в электрической сети.

Наиболее значительными недостатками стабилизаторов является громоздкость, большой вес и высокая цена. Особенно они чувствительны для устройств мощностью 3 и более кВт, которые необходимы для установки на входе квартиры. При мощности менее 1 кВт эти характеристики находятся в разумных пределах, а потому стабилизаторы чаще применяются в качестве индивидуальной защиты отдельных бытовых приборов. Некоторые современные бытовые электроприборы имеют встроенные стабилизаторы.

Недостатки реле

Основной недостаток реле контроля – неспособность выравнивать напряжение. Например, предельные его значения составляют 190-240 В. Если в сети длительно подается напряжение 195 В, то именно оно и будет питать все электроприборы, что, несомненно, скажется на качестве работы видеотехники и накале ламп в осветительной аппаратуре. Такое явление характерно для сельской местности. На долговечность приборов может отразиться и длительная подача напряжения 235 В. Отключение электроэнергии произойдет только при выходе напряжения за предельные значения.

Отсутствие стабилизации напряжения особенно сильно сказывается там, где электрическая сеть далека от идеальной. Нередко его колебания считаются обычным явлением, а это приводит, в частности, к миганию ламп накаливания, что резко снижает их срок службы, влияет на качество освещения и даже на человеческую психику.

Отмечается и другой недостаток. Для обеспечения полной защиты требуется установка, как минимум, двух максимальных реле – минимального и максимального. Схему такого подключения может разработать только человек с соответствующими навыками, а значит, необходимо привлекать специалиста.

Наконец, надежность работы всей бытовой техники в доме существенно зависит от правильности настройки реле контроля. Далеко не всякие скачки напряжения способны существенно повлиять на работу бытовой техники, а вот частое отключение электричества не пройдет незаметно. Пределы лучше устанавливать после консультации со специалистом и с учетом наличия конкретных приборов в доме.

Watch this video on YouTube

Watch this video on YouTube

Устройство и принцип действия

Реле оснащается корпусом из специального пластика, внутри располагается измерительный блок и контактная группа. Модуль измерения обеспечивает замер напряжения в цепи, полученный результат сравнивается с заранее запрограммированным интервалом. Если цифры совпадают, то контакты исполнительного блока находятся в замкнутом состоянии, поддерживая работоспособность внешней цепи. Контактная группа не требует непрерывной подачи электроэнергии для удержания пластин в замкнутом или разомкнутом состояниях, ток подается только в момент переключения.

Измеритель осуществляет постоянный мониторинг напряжения, при отклонении параметра от запрограммированного интервала формируется управляющий сигнал. Импульс передается к контактной группе, которая отсекает питание от оборудования в квартире или жилом доме. В конструкции оборудования предусматривается энергонезависимая память, в которой хранится информация о последнем аварийном срабатывании. Контроль напряжения осуществляется микропроцессором или сравнивающим устройством (компаратором).

Существуют упрощенные реле, из конструкции которых удален жидкокристаллический дисплей. Для изменения параметров используются рукоятки, оснащенные измерительной шкалой. В схеме предусматриваются сигнальные светодиоды, позволяющие определить причину срабатывания контактной группы. Электронный контроллер и механическая релейная часть остаются неизменными.

Функции реле напряжения.

В конструкции всех защитных реле предусмотрен регулируемый таймер задержки включения питания. Устройство необходимо для корректного подсоединения оборудования, оснащенного электрическими двигателями. Например, компрессор холодильника рекомендуется подключать к сети через 1-2 минуты после аварийного отключения. В зависимости от производителя используются таймеры, рассчитанные на установку задержки на время от 15 секунд до 15 минут.

Проверка работоспособности расцепителей

Довольно часто электрики-любители интересуются, можно ли самостоятельно проверить исправность расцепителей автоматических выключателей. Следует сказать, что своими силами проводить такое тестирование нельзя, и если им занимается начинающий монтажник, то работу должен контролировать опытный специалист. Приводим пошаговую инструкцию по выполнению этой процедуры:

• В первую очередь поверхность коробки следует осмотреть визуально, чтобы удостовериться в целостности корпусной части.
• Затем нужно несколько раз пощелкать рычажком выключателя. Он должен легко устанавливаться ка во включенное, так и в выключенное положение.
• После этого производится прогрузка устройства. Так называется проверка качества работы оборудования в неблагоприятных условиях. Этот этап предусматривает наличие специализированной аппаратуры, и при его выполнении должен обязательно присутствовать квалифицированный электрик. Во время тестирования фиксируется время, которое проходит с момента начала возрастания силы тока до отключения расцепителя.

• Наконец, аналогичное испытание производится на устройстве, с которого снят корпус.
• В ходе проверки на срабатывание теплового расцепителя фиксируется время, требующееся для отключения устройства под воздействием электротока повышенной силы.

Проверка исправности защитных устройств в соответствии с требованиями ПУЭ выполняется только в спецодежде. Как было сказано выше, эту процедуру должен контролировать опытный специалист.

На видео процесс установки независимого расцепителя в автоматический выключатель:

Разновидности модельного ряда

Многие домашние мастера предпочитают использовать проверенные временем независимые расцепители. Такие агрегаты срабатывают исключительно под действием напряжения, которое постепенно проходит по главной цепи автоматического выключателя. Большая популярность таких установок возникла на фоне того, что каждый мастер может управлять системой в дистанционном режиме, чего не предусмотрено в других категориях расцепителей.

Автоматизированный выключатель помогает своевременно отключить от электросети абсолютно все приборы и другие источники, которые функционируют за счёт электроэнергии. Эта функция особенно важна в тех ситуациях, когда в сети наблюдается заметное отклонение напряжения от заданной потребителем нормы

Но важно учесть и недостатки, которые связаны с переводом энергии в тепловое выделение. Наличие такого фактора может быть чревато тем, что выключатель будет отсоединён ненадлежащим образом

Современный Z-ASA/230

Производители отмечают тот факт, что отключение вентиляции при пожаре через независимый выключатель этой серии происходит крайне быстро. Эта модель выпускается с высококачественными подвижными модулями и шестью парами контактов. Такое устройство особенно актуально в отношении импульсных выключателей. Агрегат прекрасно работает в экстремальных условиях, где наблюдается повышенная влажность. Устройство часто используется специалистами для дистанционного управления. Уровень проводимости тока приравнивается к показателю 4.5 мк.

Усовершенствованные модификации на 30А

Эта разновидность расцепителей для автоматического выключателя изготавливается со специальным кодовым расширителем. Итоговый показатель выходного напряжения приравнивается к 35 В. Слаженная работа агрегата связана с диодными выпрямителями. Все контакты монтируются на подвижных пластинах.

Специалисты предусмотрели наличие трансиверов с подстроечными резисторами. Многие модели из этой категории подключаются к щиткам электросети через высококачественные конденсаторные блоки. Для предотвращения негативного воздействия внеплановых перегрузок на сети используются расширительные динисторы.

Агрегат IEK РН47

Специалисты с уверенностью утверждают, что этот расцепитель является одним из самых востребованных. Огромное значение имеет именно компактность этой модели. Надёжная фиксация со щитком обеспечивается благодаря небольшим конденсаторным блокам. Помимо этого, у модели предусмотрено только два выпрямителя, а все контакты подвижные.

Сам расширитель находится в нижнем отсеке конструкции вместе с реле. Наличие трансивера не предусмотрено.

Повышенное внимание нужно обратить на рабочие параметры независимого расцепителя — выходное напряжение находится в пределах 40 В. Максимальная нагрузка сети не должна превышать 30 А

Помимо этого, производителями были проведены многочисленные исследования, которые показали, что минимальная температура расцепления находится в пределах -10˚С. Агрегат совершенно не боится воздействия повышенной влажности. Вся проводка изолирована особым образом для безопасной эксплуатации устройства.

Бытовой SHUNT 250 VAC

Эта модель независимого расцепителя выпускается на основе диодного выпрямителя, который расположен над реле

Внимание нужно уделить и рабочим параметрам системы, которые составляют 44 Ом. Стандартная пороговая перегрузка приравнивается к 24 А

Миниатюрный конденсаторный блок используется для подключения модификации.

Все проводники оснащены мощными изоляторами. Агрегат оборудован сразу тремя парами резисторов, надёжно зафиксированными над выпрямителем. Производители не предусмотрели только наличие стабилизатора. Благодаря этому такая модель идеально подходит для маломощных приводов.

Реле напряжения РН-111 и разновидности РН-113, РН-111М

Данное реле в основном применяется в связке с контактором, так как непосредственно подключить через него можно нагрузку не более 16А (3,5квт).

И то если это моножила. Для многожильных с условием последующего обжатия наконечниками НШВИ — лучше всего только 4мм2, иначе жилы попросту не влезут в клеммные зажимы.

Для подключение большей нагрузки (до 7квт) можно приобрести РН-113. Но и его контакты выполнены довольно хилыми, поэтому для прямого подключения нагрузки через реле заявленный номинальный ток лучше поделить в 1,5 раза.
Световое индикаторное табло имеется только у марок с буквой М и РН-113.

Индикация начинает отображаться при напряжении от 40В. Погрешность показаний замеренного напряжения в диапазоне от 175 до 350В — 1-2 Вольта.

Устройства для решения проблемы

В современном мире существует множество различных устройств для защиты от перенапряжения в сети, которые несложно подключить своими руками. Изделия могут эффективно справляться не только с перепадами напряжения, но и со сверхтоками, которые также губительно влияют на домашнюю проводку.

Среди наиболее полезных для применения в доме и квартире выделяют:

1. Стабилизатор. Является своего рода предохранителем, который контролирует напряжение в сети и в случае его предельно допустимого отклонения, отключает электричество в доме. К примеру, на своем опыте могут сказать, что стабилизатор не раз спасал нашу бытовую технику от перепадов, вызванных сварочными работами, проходящими вблизи. Устройства имеют диапазон от 150 В и до 240 В (как пример). Как только значение выйдет из данного диапазона, аппарат выключится. В то же время, когда все стабилизируется, устройство защиты снова включится. О том, как подключить стабилизатор напряжения. мы рассказывали в соответствующей статье!
2. Реле. Вы наверняка не раз сталкивались с данными устройствами, которые являются миниатюрной версией стабилизатора. Чаще всего реле напряжения используется для защиты от перенапряжения одного определенного агрегата, к примеру, компьютера. Работает по такой же схеме, как и предыдущий вариант. Может быть представлен в виде электрической вилки (к примеру, ЗУБР), удлинителя и отдельного аппарата (всем известный Барьер), которое крепится на DIN-рейку щита. О том, как выбрать реле напряжения мы рассказывали в отдельной статье.

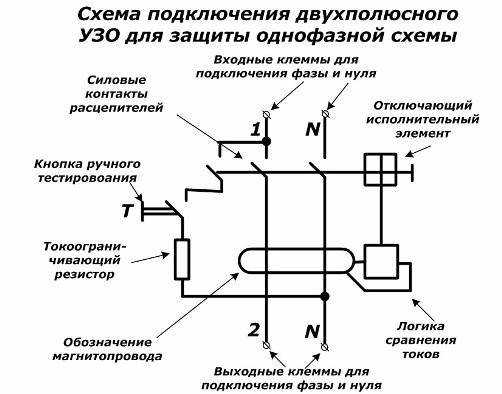

3. Устройство защитного отключения. Широко применяется для защиты сети в домашних условиях, что вызвано высоким качеством работы и небольшой стоимостью. УЗО должно работать в паре со специальным датчиком ДПН, который будет подавать сигнал на отключение, если обнаружит перенапряжение в сети. Вместо этого можно использовать альтернативный вариант для защиты дома — устройство защиты многофункциональное. О том, как работает УЗМ-51М и как его подключить, мы рассказали в отдельной статье.
4. Источник бесперебойного питания. Опять-таки, на своем опыте подтвержу его эффективность. Более десяти раз ИБП спасал мой компьютер от резкого выключения при срабатывании стабилизатора. «Бесперебойник» имеет небольшую стоимость, поэтому купить такой вариант защиты от перенапряжения при наличии ПК крайне необходимо.
5. УЗИП. От импульсных напряжений (возникают во время грозы и могут вывести технику из строя) можно защититься, установив в доме УЗИП. Данный аппарат является достаточно популярным на сегодняшний день и широко применяется как в быту, так и на производстве. Более подробно о том, что такое УЗИП и как он работает, мы рассказали в отдельной статье, с которой настоятельно рекомендуем ознакомиться. Следует отметить, что УЗИП могут также называть модульными ограничителями перенапряжения (ОПН).

Купив все эти устройства для защиты от перенапряжения в сети 220 и 380 Вольт можно не беспокоиться о том, что пострадает бытовая техника, электропроводка и главное – Ваша жизнь в опасной ситуации.

Видео пример срабатывания ДПН и УЗО

Расцепитель минимального/максимального напряжения типа РММ47 (2009)

Продолжая линейку устройств, защищающих от последствий обрыва нулевого проводника, компания «ИЭК» выводит на рынок очередное дополнительное устройство для автоматических выключателей серии ВА47. Это расцепитель минимально-максимального напряжения РММ47.

Эта новинка с изюминкой, которой нет в других устройствах: при минимальных габаритах РММ47 имеет максимальное функциональное наполнение. По сути, в одном корпусе объединено несколько устройств. Это минимальный расцепитель, максимальный расцепитель, а при настройке на определенный режим работы РММ47 может выполнять функцию независимого расцепителя.

Назначение и область применения

Цитата из паспорта: «Расцепитель минимального/максимального напряжения типа РММ47 ТМ IEK (далее – РММ) предназначен для комплектации автоматических выключателей серии ВА47 и вы* полняет функцию отключения выключателя при недопустимом снижении или повышении напряжения питающей сети». Т.е., говоря обычным языком, защищает нагрузку, если питающее напряжение выходит за допустимые для питающей сети пределы (что может повлечь за собой выход из строя питаемого оборудования).

Причины возникновения отклонений за допустимые рамки могут быть различны, но наиболее вероятной причиной их появления в жилых и офисных зданиях является обрыв нулевого проводника на входе в распределительный щит. Процессы, происходящие в электрических цепях потребителей, уже не единожды рассматривались в материалах «Вестника», поэтому останавливаться на них не будем. Перейдем к собственно устройству.

По своим характеристикам расцепитель РММ47 TM IEK соответствует требованиям технических условий ТУ 3429-02318461115-2008 (см. табл. 1).

Нормальными условиями эксплуатации расцепителя являются:

• диапазон рабочих температур окружающего воздуха от -40 до + 50°С;
• высота над уровнем моря – не более 2000 м;
• относительная влажность 80% при 25°С;
• рабочее положение в пространстве – вертикальное с возможным отклонением в любую сторону до 90°;
• группа механического исполнения М4 по ГОСТ 17516.1.

Внешне РММ47 ничем, кроме маркировки, не отличается от прочих дополнительных устройств из перечня для модульной серии ВА47, предназначенных для автоматического отключения по внешнему условию (независимый расцепитель, минимальный расцепитель и т.п.). Т.е. габаритные размеры и способ присоединения к автоматическому выключателю такой же. Каждое устройство комплектуется набором необходимых крепежных элементов, как прочие доп. устройства.

Монтаж и эксплуатация

Монтаж и подключение расцепителя должны осуществляться только квалифицированным электротехническим персоналом.

Проектировщики должны помнить, что модульное оборудование устанавливают в электрощитах со степенью защиты не ниже IP30 по ГОСТ 14254.

ВНИМАНИЕ! Расцепитель предназначен только для работы с однополюсными, двухполюсными, трехполюсными выключателями типа ВА47-29, ВА47-29М, ВА47-100. Он не предназначен для работы с четырехполюсными выключателями!. РММ47 оснащен устройством индикации срабатывания защиты (см

рис. 1)

РММ47 оснащен устройством индикации срабатывания защиты (см. рис. 1).

При срабатывании защиты по минимальному/максимальному напряжению либо при срабатывании защиты автоматического выключателя, нажимная кнопка «Возврат» на лицевой панели расцепителя переходит в отжатое положение и расцепитель блокирует механизм взвода автоматического выключателя. Для повторного включения автоматического выключателя необходимо нажать кнопку «Возврат».

Устройство РММ47 выполнено из высококачественных материалов. Оно выдержало множество различных испытательных процедур и доказало свою надежность. Это позволяет компании «ИЭК» указывать гарантийный срок эксплуатации РММ47 5 лет с момента его продажи при условии соблюдения потребителем условий транспортирования, хранения и эксплуатации.

Таблица 1 Основные технические параметры расцепителя

Преимущества использования стабилизаторов

Стабилизаторы имеют ряд несомненных преимуществ:

1. При скачке напряжения за пределы допустимых значений обеспечивается отключение электросети, что предохраняет технику от сбоев в работе. Пороговые значения можно устанавливать на нужном уровне.
2. В пределах предельных значений происходит стабилизация напряжения с достаточной точностью. Даже самые простые и дешевые устройства обеспечивают выравнивание в пределах ±5%. Современные электромеханические приборы дают точность 3%, а инверторные устройства — 1%.
3. Стабилизаторы значительно повышают долговечность бытовой техники и электроники. Улучшается качество показа видеотехники. Прекращается мерцание ламп накаливания, что увеличивает их срок службы.
4. Широкий выбор по техническим характеристикам. Мощность разных моделей колеблется от 50 до 50 ВА до 150 кВА.
5. Качественные стабилизаторы практически не влияют на форму сигнала, а инверторные установки даже улучшают синусоиду.
6. Высокий КПД (98-99%).
