Заземление треугольником

Контур заземления внутри объекта

Как правило, это стальная шина, проложенная открытым способом по внутренней поверхности стен, вблизи пола.

В индивидуальных жилых домах монтаж внутреннего контура заземления не проводится. По причине невысокого класса опасности помещения, и небольшого количества электроустановок. Вместо внутреннего контура устанавливается заземляющий щиток, или главная заземляющая шина (ГХШ).

Щиток соединяется либо с внутренним контуром (как на иллюстрации), либо с помощью проводника с внешним контуром заземления. Непосредственно от щитка выполняется разводка проводников защитного заземления по электроустановкам. Часто вместо щитка заземления, может применяться контактная колодка «PE», непосредственно во входном щите квартиры.

Полезные советы

Контур в виде треугольника делать необязательно. Все зависит от внешних условий. Можно располагать горизонтальные заземлители в любом порядке, по окружности или по одной линии. Главное чтобы их количество было достаточным для обеспечения минимального сопротивления заземления

После окончания сварочных работ все швы желательно обмазать битумной мастикой для защиты от коррозии.

  • Конечный участок полосы выводится на поверхность земли.
  • Идеально, если есть возможность довести полосу непосредственно до вводного щита и закрепить на ГЗШ (главной заземляющей шине).

Полоса с точки зрения эффективности подойдет лучше, чем проволока, так как площадь прикосновения ее с землей будет больше. Однако стальную полосу сложнее прокладывать в местах перегиба траншеи, потому что согнуть ее труднее чем стальную проволоку. Но в реальных условиях это сделать бывает не всегда возможно, ввиду удаленности щита от выхода контура заземления. Поэтому к полосе крепят медный провод минимальным сечением 10 мм2. В конце полосы сверлятся одно или (лучше) два отверстия, в которые ввариваются болты.

Провод надежно прикручивается к полосе в этих точках гайками через шайбы. Место соединения также защищается от коррозии водостойкой, консистентной смазкой. Если соединение выполнено вне помещения, то оно помещается в герметичный бокс (распаечную коробку).

Видимый участок полосы желательно окрасить водостойкой краской. Далее траншея закапывается, грунт трамбуется и уплотняется. Желательно грунт сортировать. Непосредственно полосу лучше засыпать грунтом, имеющим меньшее удельное сопротивление. Традиционный контур не лишен ряда недостатков. Верхний слой грунта, где он размещается, подвержен сезонным колебаниям удельного сопротивления. Поэтому, например, в сильные морозы зимой или после долгого засушливого периода летом его параметры могут ухудшиться до недопустимых значений. Кроме того, выполненный из черной стали, он быстро коррозирует, его срок службы относительно невелик.

 Чем лучше параметры грунта для устройства контура (ниже сопротивление), тем быстрее будет разрушаться традиционный контур.

Виды заземления для частного дома

Перед тем как сделать заземление в частном доме, нужно разобраться с его разновидностями. Заземляющий контур может иметь овальную, прямоугольную, треугольную или любую другую конфигурацию. Для загородного дома лучше выбрать треугольник, но можно использовать и другие варианты. Чаще всего применяют следующие виды заземления: треугольник и линейное. Рассмотрим особенности каждой разновидности отдельно.

Линейное заземление

Линейная схема заземления в частном доме используется в том случае, если нет достаточного свободного пространства для применения других схем. В этой ситуации делают линейный контур из последовательно установленных штырей. Минимальный шаг элементов должен быть равен длине устанавливаемого электрода, а максимальный – не может превышать его удвоенную длину.

Заземление треугольником

Если решено использовать треугольное устройство заземления в частном доме, то делают контур в виде равнобедренного треугольника. Благодаря этому на минимальной площади строения добиваются максимального рассеивания токов. При этом затраты на монтаж самые маленькие, а все параметры контура отвечают требованиям нормативов.

Данный тип заземления предполагает следующее устройство. Угловые штыри устанавливают на определенном расстоянии друг от друга. Оно не должно быть меньше длины штыря, но и не больше удвоенного показателя протяженности этого элемента. К примеру, при использовании прутков длиной 3 м расстояние между ними может быть в пределах 3-6 м.

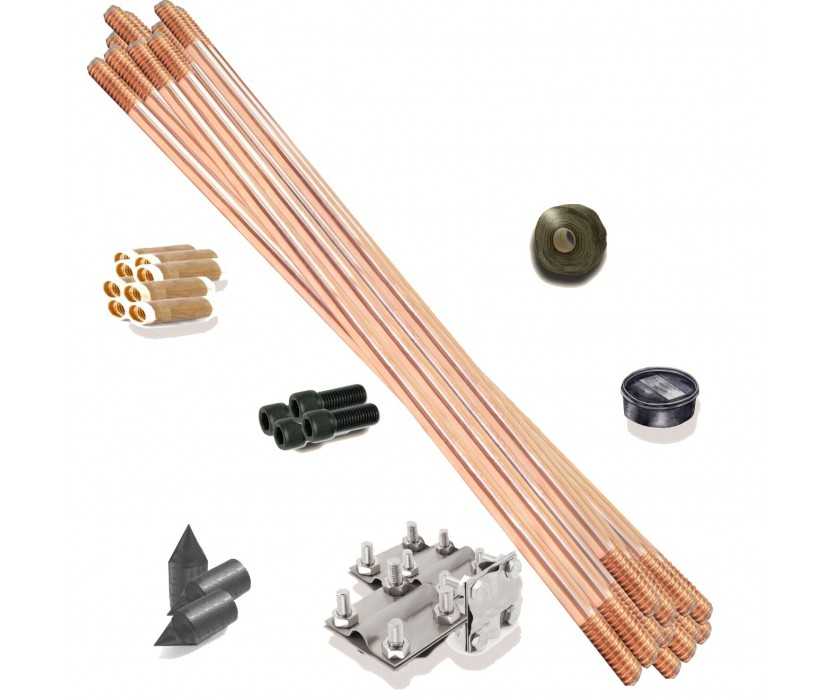

Материалы для устройства заземления

Перед тем как сделать правильно заземление в частном доме, подбирают необходимые материалы. Для достижения требуемой эффективности сопротивление не должно превышать 4 Ом. Чтобы соблюсти этот параметр, подбирают материалы, которые дают наилучший контакт с грунтом. Для измерения сопротивления используют специальный прибор, а саму процедуру выполняют только при вводе электросистемы в эксплуатацию.

В засушливых районах разрешено использовать металлические трубы с толстыми стенками. Перед установкой нижний конец сжимают для получения конусовидного окончания, а в нижней трети трубы высверливают отверстия. Забить трубу в грунт не получится, поэтому бурят лунки. При пересыхании почвы в трубы заливают солевой раствор, который улучшает рассеивающую способность.

Для соединения прутков между собой используют металлосвязь. Для ее изготовления подходят:

  • алюминиевые провода для заземления в частном доме сечением минимум 16 мм²;
  • медные связи (минимальное сечение провода для заземления в частном доме – 10 мм²);
  • стальные проводники с поперечным сечением минимум 100 мм².

Обычно вертикальные электроды соединяют стальной полосой, которую приваривают к оголовку прутка или концу уголка. От качества сварного шва зависит соответствие электрода требованиям по минимальному сопротивлению.

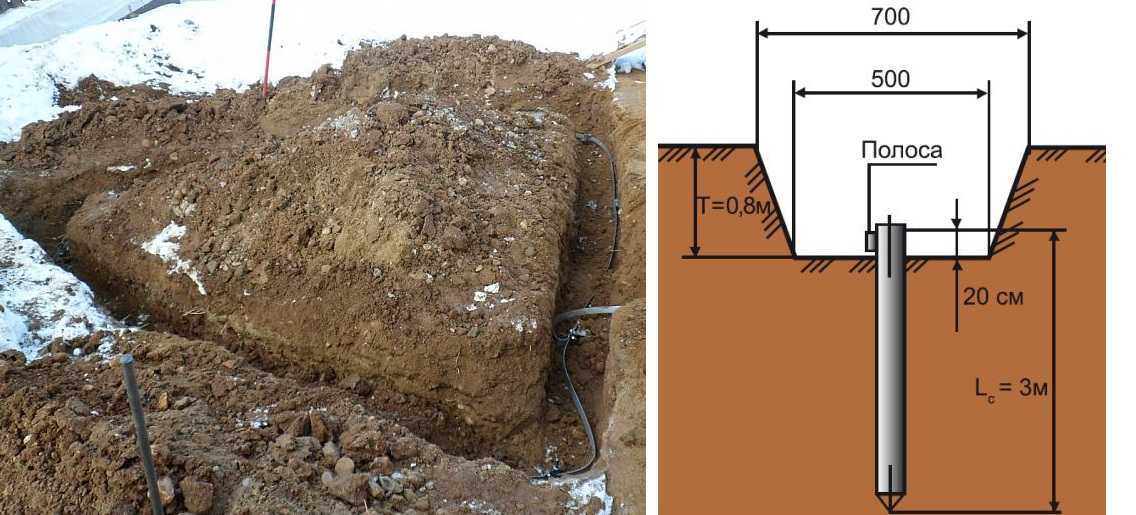

Глубина заземления

При монтаже заземления в частном доме важно правильно определить глубину заложения. В регионах с разными грунтами применяют стержни длиной 250-300 см

Их вбивают на определенную глубину с учетом следующих требований:

  • штырь заглубляют в грунт ниже уровня промерзания почвы на 60-100 см;
  • в регионах с засушливым климатом треть вертикального электрода должна находиться во влажной почве, поэтому при низком УГВ применяют более длинные прутки.
