Где взять заземление в «хрущевке»

Заземляем стиральную машинку в квартире

Способ подключения стиральной машины в квартире многоэтажного дома зависит от года возведения объекта. Если дом построен недавно и относится к категории новостроек, найти заземленную шинку в щитке не составит проблем.

Более того, многие дома строятся с учетом завода «земли» в каждую квартиру, а провода проложены с тремя жилами.

На бытовой технике (стиральной машинке, микроволновой печи и другом оборудовании) предусмотрен провод с тремя жилами, поэтому безопасность гарантирована.

Если здание возведено до 1990 года, стоит внимательно изучить щиток на факт наличия заземляющей шинки.

В вопросе заземления стиральной машины имеется два пути — сделать работу своими руками или воспользоваться услугами электрика.

При самостоятельном подключении алгоритм действий такой:

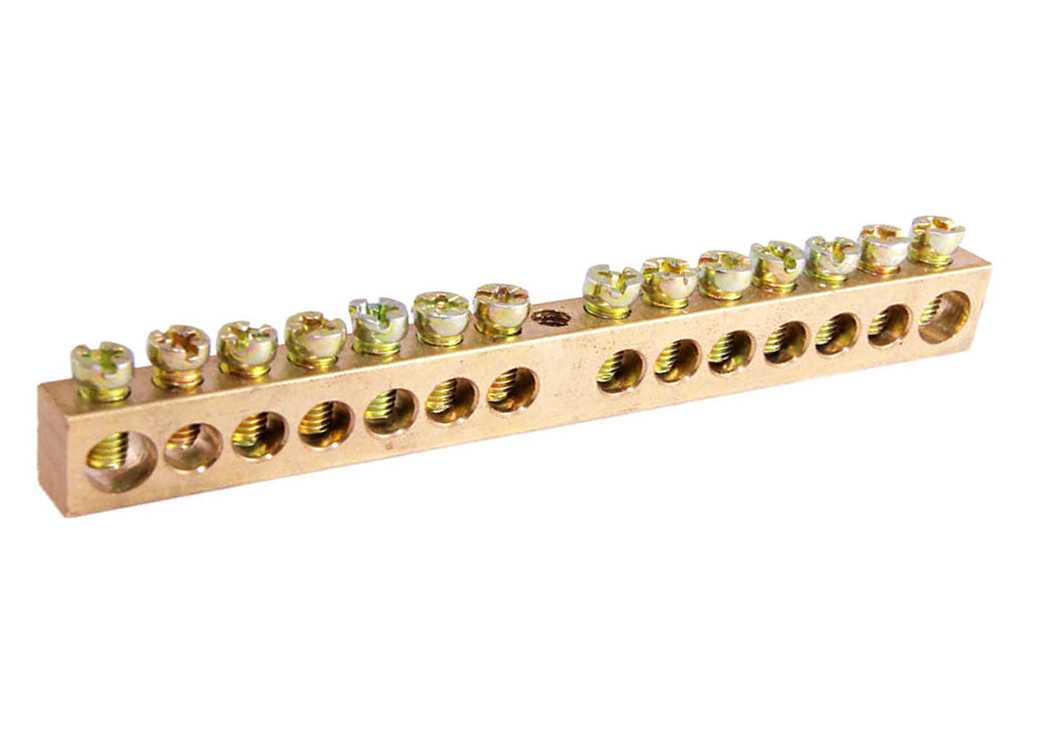

• Установить в щитке две шины — нулевую и заземления. К ним будут подключаться провода, которые пойдут в квартиру к приборам освещения и бытовой технике.
• Протянуть от подъездного щитка до стиральной машинки кабель с тремя медными жилами сечением от 2,5 кв. мм. Подключение провода осуществляется так. Сначала синий провод («ноль») подключения к шкале N, а после красный провод (фаза) проходит через автоматический выключатель, УЗО и направляется к счетчику электроэнергии. «Землю» (сине-желтый проводник) требуется подвести к шине заземления. Запрещается объединять заземление и рабочий ноль.

Далее остается поставить розетку и подключить ее. Для этого требуется розетка, индикаторная отвертка, пассатижи, кабель с тремя жилами, ножик и розетка, имеющая заземляющий вывод. Если рассмотренный комплекс работ кажется сложным, стоит доверить работу мастеру.

БОЛЬШЕ ЧИТАЙТЕ: Как установить розетку в ванной комнате.

Зачем заземлять стиральную машинку, в чем риски?

В обществе бытует стереотип, что опасность представляют только старая бытовая техника, которая отслужила от 5 лет и более. Это не так. Биться током могут машинки, которые недавно привезены с магазина и установлены без соблюдения правил безопасности.

Сначала ощущается легкое пощипывание при прикосновении к машинке, а через время (если ничего не предпринять) — сильный разряд.

Электрики уверяют, что заземлению подлежат все электроприборы. В большей степени это касается устройств, которые эксплуатируются в ванной комнате из-за высокого уровня влажности. В этом помещении много розеток и приборов, что создает потенциальные риски для жильцов.

Заземление требуется по двум причинам:

• Если оборудование не заземлено, на металлических элементах стиральной машинки может появиться напряжение, и человек попадает под 110 Вольт. Несмотря на небольшую величину, этого потенциала достаточно, чтобы убить.
• Многие модели стиральных машин, которые работают без заземления, быстрее выходят из строя.

Наличие заземления гарантирует безопасность для пользователя. При ухудшении изоляции и пробоя провода в питающей цепи (внутри стиральной машинки) напряжение попадает на заземленную цепь. Как результат, в сети протекает ток КЗ и защитный автомат на входе отключает питание.

При отсутствии заземления и попадания человека под напряжение автомат может не сработать. В результате через тело протекает опасный ток.

Какой провод используется для заземления

Как мы уже выяснили, это должен быть толстый многожильный (например, 3-х жильный) провод желто-зеленого цвета (согласно ПУЭ 1.1.29). Предпочтительнее брать медные провода, обладающие хорошей электропроводностью, гибкостью и стойкостью к окислению.

Сечение провода может быть различным и зависит от мощности электрооборудования, снабжаемого заземлением, но не менее сечения жил электропроводки.

Обращайте внимание также на марку кабеля, от выбора которой будет зависеть не только уровень пожарной безопасности, но и особенности его применения в различных средах:

• НУМ (медножильный в оболочке из экструдированной мелорезины);
• ПВС (используется для подсоединения к электрическим приборам. Монтаж выполняется при t до +40°С);
• ВВГ состоит из медных жил и ПВХ изоляции. Отлично подходит для       прокладки заземления в хрушевках, поскольку легко монтируется и стойкий к повышенной влажности окружающей среды;

Во время выполнения работ обязательно придерживайтесь правил электробезопасности для сохранения своего здоровья и жизни. Также запрещается заземлять, прикрепив кабель к отопительным или канализационным трубам.

К чему это может привести?

• В случае с газом – к взрыву.
• К поражению кого-либо из жильцов дома (квартиры) эл/током.
• К повышенной коррозии металла и, как следствие, трещинам в трубах и протечкам.
• Присоединяться (самостоятельно) к контакту в подъездном щитке, на который заводится так называемый PEN-проводник.

• Такое защитное подключение небезопасно, так как не учитывается вероятность отгорания нуля. Что это такое – разговор отдельный, но так как многие современные квартиры буквально напичканы различной бытовой техникой и электроникой, риск довольно велик.
• Для каждого дома разрабатывается проект эн/снабжения. Следовательно, самостоятельное присоединение к схеме – уже его нарушение. А это влечет за собой не только разбирательства с обслуживающей дом организацией и штрафы (в случае выявления факта самоуправства или при возникновении нештатной ситуации), но и уголовную ответственность. К примеру, если будет доказано, что гибель человека произошла из-за действий какого-то «рационализатора» при попытках самостоятельно организовать заземление в квартире.

Способы организации

В простейшем случае в старых домах допускается заменять заземление в квартире быстродействующим дифференциальным устройством (УЗО), однако оно обеспечивает лишь мгновенную защиту и должно работать в связке с заземлителем. И уж совсем ни куда не годится вариант реализации заземления в квартире, подключаемого к трубам отопления или водоснабжения.

Опасность этого способа защиты от поражения током заключается в том, что качество контакта труб с землёй не всегда бывает удовлетворительным, что ухудшает условия стекания тока в землю. Вследствие этого потенциал в точке заземления может оказаться достаточно высоким.

Кроме того, при попадании сетевого напряжения на корпус электрочайника, например, оно через неграмотно организованную жилу PE сразу же появится на трубных магистралях данного стояка (причём во всех подключённых к нему квартирах).

Ответственность за последствия поражения током любого из жильцов подъезда, конечно же, будет нести то лицо, у которого обнаружится такое «заземление».

Таким образом, единственно приемлемый способ, воспользовавшись которым можно обустроить заземление в квартире своими руками – это изготовить выносную заземляющую конструкцию (заземлитель).

Как заземлить стиральную машинку в хрущевке — доме, где нет заземления?

В домах старой постройки заземления может вообще не быть. Точнее, в подъездном щитке отсутствует шина для подключения заземления. Также нет возможности найти «землю» при проживании на пятом этаже.

В такой ситуации стоит обезопаситься от пробоя напряжения на кожух стиральной машинки путем уравнивания потенциалов. Принцип следующий.

Если бытовая техника стоит в ванной комнате, в случае одновременного касания 2-х токопроводящих предметов ток пойдет через человеческое тело.

Суть уравнивания потенциалов в том, что металлические корпуса объединяются друг с другом. В результате в случае касания к крану или стиральной машинке ток пойдет не через человека.

Чтобы снизить уровень риска, стоит поставить УЗО и автоматический выключатель на входе в квартиру. В этом случае при пробое изоляции произойдет КЗ, и автомат отключит питание.

Кроме того, в ванной комнате должна стоять розетка с высокой степенью защиты от влаги. Если такая отсутствует, стоит выбрать иное место для стиральной машины.

При монтаже электрической проводки стоит применять цельные провода. Если требуется стыковка, монтаж происходит в коробе, а оголенные провода тщательно изолируются.

Чтобы упростить задачу заземления, многие подводят провод от болта корпуса к трубе канализации или батарее отопления. Делать это запрещено по причинам, которые рассмотрены выше.

Заземление стиральной машины — важный этап установки этой бытовой техники. Без выполнения таких работ снижается срок службы оборудования, а также имеется риск попадания под напряжение родных и близких.

Потратив несколько часов времени и пару тысяч рублей, вы устраните риски и обеспечите продолжительную эксплуатацию оборудования.

Работы в частном доме

Процесс заземление стиральной машины в условиях квартиры менее затратный по сравнению с проведением аналогичных работ в частном доме. В этом случае заземление бытовой техники, как правило, выполняется своими руками. Как и в предыдущем случае процесс осуществляется в несколько последовательных этапов.

Изначально необходимо подготовить 3 трубы, изготовленные из металла, длиной в пределах от 1.5 до 3 метров. При этом длина труб должна быть больше глубины промерзания земли.

Нижняя часть труб заостряется посредством кувалды. Также в нижней части проделываем отверстия, диаметром в 5-10 мм.

Следующим шагом будет обустройство ямы, глубиной примерно в полметра. Затем трубы вбиваются в грунт. Расстояния между ними должно быть в пределах 1-1.5 метров. При этом примерно на 10-15 см трубы должны быть над поверхностью земли.

https://youtube.com/watch?v=iI1ZpUkBClo

После этого нужно взять 3 пластины из металла либо арматуры и с помощью них соединить трубы. Делается это посредством сварочного аппарата. К арматуре либо пластинам необходимо прикрепить с помощью сварки заземляющий провод, который нужно будет завести в дом к месту монтажа электросчетчика.

Данный провод нужно подключить к шине с обозначением РЕ, а уже от нее разветвляют заземленные провода ко всем розеткам, а также на освещение.
Как видите, организовать заземление бытовой техники вполне реально как в квартире, так и в частном доме, главное корректно подойти к этому вопросу.

Особенности конструкции

Штыри или отрезки труб, из которых будет собираться заземлитель, должны углубляться в грунт ниже уровня промерзания почвы для данного региона как минимум на 0,6-0,8 метра.

В местностях с засушливым летом заземляющее устройство должно собираться из металлических заготовок, достигающих своим нижним концом влажных слоёв почвы. По этой причине для его сборки предпочтительнее использовать уголки или металлические прутки длиной 2-3 метра и значительной площадью соприкосновения с грунтом.

Указанные параметры обеспечивают необходимую проводимость получившегося контакта заземления и создают оптимальные условия для стекания тока.

Правила устройства электротехнических установок (ПУЭ) в разделах, посвящённых изготовлению зазаемлителя, особо отмечают то, что составляющие его элементы не должны иметь какого-либо покрытия.

Именно по этой причине контур заземления в частном доме (точнее – погружаемая в землю часть) никогда не покрывается защитной краской, которая снижает проводимость перехода металл-земля. Для защиты зон сварки от разрушения в этом случае используются специальные антикоррозионные составы.

Также обратите внимание на то, что заземлитель должен иметь минимально возможное сопротивление, что обеспечивается идеальным контактом между всеми его составляющими. Его надёжная установка в грунте возможна лишь при условии использования сварки, как основного метода сочленения

Причём все швы должны выполняться профессионально, а их качество не должно вызывать каких-либо сомнений

Его надёжная установка в грунте возможна лишь при условии использования сварки, как основного метода сочленения. Причём все швы должны выполняться профессионально, а их качество не должно вызывать каких-либо сомнений.

По этой же причине крайне неразумно использовать в качестве заземлителя отводы трубопроводов, проложенных в земле. С течением времени стыки таких труб сильно окисляются и начинают разрушаться, что делает эти элементы совершенно непригодными для растекания тока. Да и сам трубопровод, использованный для заземления, портится.

Зачем нужно заземлять бытовую технику

Сразу следует отметить, что заземлению подлежит не только «стиралка», а весь перечень размещенной в доме бытовой техники. Электросеть, как правило, имеет два главных провода: «фаза» и «ноль». В электросети с заземление есть и еще и третий провод, который называется «земля».

Если же стиральная машина, оснащенная сетевым фильтром, подключена к сети без предварительного заземления, то на металлической части прибора появится напряжение 110 В, которое вполне можно ощутить при касании. Бывает, что рвется изоляция провода, или случается пробой в обмотке двигателя, и на металлической части прибора может оказаться «фаза», а это уже 220 В. Если машинка была монтирована в санузле, то возникает реальная угроза не только здоровью, но и жизни человека. В чем собственно и заключается опасность использования стиральной машинки, сушилки и других электроприборов без заземления.

Современные стиральные машины начинены электроникой и требовательны к условиям работы. Если подключение сделали без заземления, и техника вышла из строя, то сервисный центр может отказать в гарантийном ремонте.

Корректно выполнив заземление стиральной машинки, вы можете не переживать, что она перегорит во время скачков напряжения в сети либо в результате удара молнии. А молния довольно часто становится причиной перегорания трансформаторов, электроники и повреждения антенн, установленных на крышах домов.

Зачем заземлять

Известно, что в домах старой застройки питание стояков организуется с использованием системы заземления типа «TN – C».

Указанная схема реализуется таким образом, что от подстанции к вводному устройству подходит кабель, состоящий только из 4-х жил, а именно: три фазные L1, L2, L3 и совмещенный проводник PEN. При этом если контур заземления в доме отсутствует, то электрические щитки квартир оказываются без местного (повторного) заземления.

Единственный путь, по которому «земля» может попасть к потребителю в квартиры – это от подстанции через проводник PEN.

Некоторые электрики ошибочно полагают, что для обустройства заземления в этой ситуации достаточно подключить к корпусу вводного щитка защитный провод PE, совмещённый с рабочим N. Однако такое подключение в квартире не только не решает поставленной задачи, но и является крайне опасным!

При повреждении или отгорании провода PEN (что случается довольно часто) фазное напряжение по цепи нагрузки попадает на все нулевые провода N.

И если эти последние электрически связаны на корпусе щитка с защитным проводником, то на всех подключенных к ним корпусах приборов в квартире, появится напряжение 220 Вольт. Вот почему следует хорошенько подумать, прежде чем следовать совету недальновидных электриков.

Единственно верным решением в данной ситуации является обустройство собственного отдельного контура заземления. Для многих жильцов панельных домов из квартир первого этажа этот вариант вполне доступен и довольно часто реализуется на практике.

Под окнами в землю забивается несколько металлических прутьев, которые затем обвязываются по контуру и соединяются медной шиной с проводником РЕ, проложенным по квартире совместно с двумя другими (фаза и нуль).

Как сделать простейшее устройство

Самая простая конструкция заземления частного дома может быть представлена в виде равностороннего треугольника, образуемого тремя забитыми в землю металлическими штырями и горизонтальными перемычками. Штыри или трубы забиваются в землю рядом с домом таким образом, чтобы их верхний срез располагался примерно на 0,5 метра ниже уровня земли.

На этом же уровне они свариваются между собой нарезанными по длине металлическими полосами (металлосвязью).

Порядок сборки такой конструкции заземления для частного дома следующий:

1. сначала на удалении не менее чем 1,5 метра от края отмостки дома намечают место для обустройства конструкции заземления. На выбранном участке выкапывают траншеи по контуру треугольника со сторонами порядка 1,2 метра. Глубина траншей для заземления выбирается равной 70-ти, а ширина 60-ти сантиметрам, что обеспечивает необходимый простор для проведения сварочных работ;
2. вслед за тем от одной из вершин треугольника, обращённой к дому, по направлению к нему прорывается ещё одна траншея глубиной не менее 50 сантиметров;
3. после этого по углам забиваются трубные заготовки, круглые прутки или уголки длиной три метра;
4. затем к вбитым заготовкам для заземления привариваются элементы металлосвязи, выполненные в виде полос 40х4 миллиметра, после чего от получившейся конструкции нужно провести такую же полосу по направлению к частному дому.

По завершении этих операций все образовавшиеся в места сварки наплывы тщательно очищаются от шлака, а затем покрываются специальным антикоррозионным составом.

На вводе в здание к металлической полосе приваривается подходящий по размеру болт, на котором впоследствии фиксируется медный проводник сечением не менее 4 квадратных миллиметров, идущий от ГЗШ.

После засыпки получившейся конструкции выбранным ранее грунтом и его тщательной утрамбовки, работы по обустройству заземлителя можно считать завершёнными.

Дополнительные меры защиты

В основе этих мер лежит организация на стороне потребителя (в его частном доме) так называемого «повторного заземления», с помощью которого удаётся существенно снизить риск поражения током.

Реальная угроза такого поражения возможна при случайном обрыве шины PEN, заземлённой лишь на питающей подстанции.

Использование повторного заземления совместно с УЗО повышает эффективность работы всей системы в целом и гарантирует моментальное снятие напряжения с питающей линии.

Такое заземление обеспечивает защиту частного дома от удара молнии вместе со смонтированным на крыше громоотводом (при условии, что тот с помощью медной шины подключается непосредственно к контору заземления).

Сделать контур можно своими руками.

Проверка наличия защиты

Проверка наличия заземления у себя в квартире не представляет сложности. Необходимо просто посмотреть на входной кабель в электрощитке и посчитать количество входящих проводов. По их количеству можно определить какая система установлена у вас и тогда будет не сложно определиться с дальнейшими действиями:

• Если входит пять проводников, то это подсистема TN-C-S, а если четыре, то TN–C.
• Если в новостройке (что в последнее время крайне редко) уже установлены розетки, то необходимо убедиться в наличие у них дополнительного заземляющего контакта.

Проверка работоспособности заземляющего провода не составит труда человеку, умеющему пользоваться мультиметром или вольтметром. Индикатором выясняется фаза и производятся измерения фазы с нулем, а потом фазы с землей.

В крайнем случае все это можно выяснить в ЖКХ или у обслуживающих здание электриков.

Цвет заземляющих проводников

Чтобы без ошибок заземлить стиральную машинку, стоит знать требования к цветам заземляющих проводников. В продаже можно найти провода различных вариантов, что сделано для удобства и безопасности.

При обустройстве проводки, как правило, используются такие провода:

• Красный — фаза;
• Синий — «ноль»;
• Желто-зеленый — «земля».

На практике применяются бесцветные или белые проводники. В последнем случае провод «земли» находится в центральной части.

При таком подходе сделать ошибку трудно, ведь при подключении требуется подключить провода с учетом цвета — красный к красному, синий к синему. Что касается желто-зеленого провода «земли», его требуется «посадить» на заземляющую клемму.

Использование фундамента заземлителем

Есть инструкция Минэнерго под номером РД 34.21.122-87, об устройстве молниезащиты зданий. Согласно этой инструкции:

• Фундаменты полностью изолированные от земли в результате гидро- и/или теплоизоляции не могут служить заземлителями;
• Другие фундаменты со сваренной армированной сеткой могут служить заземлителями при условии, что заземляющим электродом выбран замкнутый сварной контур, проложенный в самом нижнем уровне фундамента под гидроизолирующими слоями. При этом этот части электрода должны быть соединены сваркой, сам электрод замоноличен в бетон с расстоянием до стенок не менее 5 см.

Проще говоря, для заземление арматуры фундамента нужно:

• По нижнему контуру сварной арматуры фундамента проложить и сварить между собой и с сеткой металлические оцинкованные полоски минимальным размером 30×3,5 мм. Можно использовать оцинкованный прут от 10 мм;
• Вывести концы плоски из фундамента наружу, создав концы подсоединения;
• Все соединения проводить в теле фундамента.

Изолированные фундаменты не могут использоваться как заземлители, однако могут служить защитной СУП (уравнивания потенциалов). Дома с изолированными фундаментами заземляются через внешний контур заземления или штыревой глубинный заземлитель.

Игорь Допускается ли для монтажа контура заземления в качестве вертикальных заземлителей использовать ребристую строительную арматуру?

Ответ: Вы можете использовать арматуру для электромонтажа вертикальных и горизонтальных заземлителей, но диаметр арматуры должн быть: для вертикальных заземлителей – не менее 16 мм2; для горизонтальных заземлителей – не менее 10 мм2.

ПУЭ-7 1.7.111 Искусственные заземлители могут быть из черной или оцинкованной стали или медными. Искусственные заземлители не должны иметь окраски. Материал и наименьшие размеры заземлителей должны соответствовать приведенным в табл. 1.7.4.
