Не работает датчик движения с промежуточным реле: в чем причина

Какие неисправности могут возникнуть?

В процессе эксплуатации сигнализации может возникнуть такая ситуация, что не работает датчик движения. Если такое случиться, нужно, как можно раньше, провести ремонт устройства, ведь неработающий прибор не сможет защитить ту зону, в которой он расположен.

К основным неисправностям, которые могут проявляться в процессе использования датчиков движения, относятся следующие:

не срабатывает охранный прибор при появлении в его чувствительной зоне подвижных объектов;
не переключаются контакты выходного реле при срабатывании датчика;
датчик движения не выключается при выходе подвижного объекта за пределы его чувствительной зоны;
выдает ложные срабатывания или самопроизвольно включается-отключается.

Этапы ремонта датчика движения своими руками

Ремонт датчика движения предусматривает несколько этапов, которые позволят вернуть его работоспособность. Число этих этапов будет зависеть от сложности поломки и причины ее возникновения.

Перед тем как снять датчик и начать его ремонт нужно убедиться, что на месте его расположения ничто не мешает правильной работе устройства. В зоне чувствительности не должны находиться теплогенерирующие, светоизлучающие и подвижные элементы. Может быть, что установка одного из них и приводит к некорректной работе датчика. Следует убедиться, что на корпусе прибора нет видимых следов механического повреждения, а его фокусирующие линзы не загрязнены пылью. Возможно, что они не способны эффективно фокусировать ИК-излучение на чувствительный сенсор, что приводит к тому, что датчик «не видит» подвижный объект.

Важно проверить и настройки охранного устройства, ведь при их неправильной установке устройство будет ложно срабатывать, не срабатывать вообще или постоянно находиться во включенном состоянии. На панели датчика имеется три настройки:

по уровню освещенности – эта настройка определяет чувствительность сенсора датчика к ИК-излучению;
по временному интервалу срабатывания реле в момент попадания в его чувствительную зону подвижного элемента;
по времени, на протяжении которого реле датчика остается во включенном состоянии.

Если с расположением охранного прибора, его питанием и настройками все нормально, и он по-прежнему неработоспособен, то следует провести его демонтаж и искать неисправности датчика движения, связанные с его функциональными элементами.

Проверка внутренней части датчиков своими руками

После демонтажа датчика проводится вскрытие его корпуса и проверка целостности функциональных элементов рабочей платы. На ней не должно быть потемневших, вздутых, треснувших или шатающихся деталей. Токопроводящие дорожки должны быть целыми, как и места пайки элементов платы. При выявлении одного из перечисленных факторов следует их исправить и проанализировать, почему они могли иметь место в процессе эксплуатации датчика.

На следующем этапе нужно подключить питание к датчику и проверить работоспособность его электрической схемы и выходного реле. В качестве нагрузки, подключаемой к релейным контактам, можно выбрать обычную лампочку накаливания с мощностью до 60 Вт.

При ремонте датчика рекомендуется включать его через автоматический выключатель с минимальным защитным током – на 1..2 А. Также можно проводить включение через дифавтомат – это защитит от поражения током.

После подачи питания к датчику проверяется наличие напряжения на всех его функциональных элементах. Для этого используется мультитестер

После проверки системы подачи и распределения питания также следует обратить внимание и на выходное реле. Его контакты постоянно осуществляют коммутацию внешней нагрузки, что может привести к тому, что контактная группа чрезмерно износилась или выработала свой эксплуатационный ресурс

Срабатывание или несрабатывание реле также может зависеть от работоспособности транзистора, который управляет его работой

Поэтому, с помощью тестера, важно проверить рабочие параметры транзистора

Заключение

Если перестал работать датчик движения, важно, как можно раньше устранить эту проблему, чтобы охраняемый объект не остался без присмотра электронных защитных систем. При выявлении неисправности и возможности ее устранить самостоятельно – это можно сделать в домашних условиях, потратив на это немного времени и минимум финансовых затрат

Если же самостоятельно починить датчик не удается всегда можно обратиться за помощью в специализированные ремонтные сервисы. Возможно, что датчик попросту уже не является ремонт пригодным и его придется заменить новым устройством.

Видео

Электрическая схема датчика движения дд 009

В процессе эксплуатации датчика движения возникла ситуация, когда датчик после первого срабатывания зацикливался. После анализа причин выяснилось, что виной всему заниженная емкость гасящего конденсатора С14 на схеме. Кстати, обозначения радиоэлементов на плате могут отличаться от приведенных на схеме как и, впрочем, некоторые узлы. Суть принципиальной схеме одинакова. В результате заниженной емкости вышеупомянутого конденсатора не обеспечивался номинальный ток стабилизации стабилитрона, обеспечивающего 25 V и при включении реле напряжение падало до уровня в свою очередь не обеспечивающего номинального выходного напряжения стабилизатора 8 V , от которого питается счетверенный операционник. При отпускании реле напряжение увеличивалось до номинального. В результате — бросок напряжения по питанию и, как следствие, ложное срабатывание.

Неисправности датчика движения и их устранение

Для удобства и безопасности человека придуманы датчики движения, которые реагируют на появление или присутствие человека в зоне их действия. При появлении человека в зоне охвата датчика срабатывает автоматика, и приводится в действие любое подключенное к нему электрооборудование, например, включается освещение, система звукового оповещения, сигнализация. На фотографии изображен датчик движения, на примере установки которого, я продемонстрирую, как правильно его подключить к электрической проводке для автоматического включения светильника при входе в помещение. Внешний вид датчик движения представляет собой пластмассовую коробку прямоугольной или круглой формы с окном, закрытым матовой пластмассовой пленкой, представляющую собой линзу Френеля. Через это окно с помощью инфракрасных волн и осуществляется слежение за появлением человека в зоне контроля.

Среди множества приборов для дома такое устройство как датчик движения ДД кажется не очень заметным. Но этот небольшой прибор очень важен.

Монтаж и подключение «умного» прожектора

К каждому прожектору должна прилагаться инструкция с описанием как его подключить. Но даже если ее не оказалось, подготовить осветительный прибор к работе будет достаточно просто. Все электромонтажные работы в уже имеющейся сети следует проводить при отключенной электроэнергии (выключенном щитке).

Фиксируем прожектор на выбранном месте установки посредством крепежных элементов на его корпусе либо специального кронштейна, поставляемого в комплекте. Для подключения к электрической сети используем провод ПВС либо ШВВП. Он должен быть 3-жильный, если прожектор будет подсоединяться к заземлению. Если нет – достаточно 2-жильного. Сечение провода должно быть не менее 0,5 мм2 для светодиодного осветительного прибора. Для галогенового может потребоваться кабель большего сечения – это зависит от мощности его лампы.

Если вблизи прожектора есть розетка с подводящими проводами подходящего сечения, способными выдержать нагрузку, то можно воспользоваться ей. Достаточно отмерить у кабеля нужную длину и подсоединить к нему вилку либо напрямую подключить его к контактам розетки. Но обычно провод приходится тянуть до ближайшей распредкоробки электросети. Идеальное решение в любом случае – проложить кабель до щитка дома и подсоединить в нем через автоматический выключатель, рассчитанный на 6–10 А и установленный отдельно специально для прожектора.

Подключение светильника

При протягивании провода по постройкам прокладываем его в гофротрубе с внутренним диаметром 16–20 мм, которую крепим к стене. Если надо кабель завести на большое расстояние или до уличного фонаря на столбе, способ следует использовать воздушный или подземный.

Самое простое подключение прожектора с датчиком движения, который встроен или жестко закреплен на корпусе осветительного прибора. В этом устройстве датчик и лампа уже подсоединены друг к другу. Надо всего лишь открыть крышку контактной коробки прожектора, завести внутрь провод через предназначенное для этого отверстие и подключить его в соответствии с цветовой и буквенной маркировкой:

черный либо синий к такому же проводу и клемме со значком 0 или N – это ноль;
красный либо коричневый к Ф или L – это фаза;
желто-зеленый к клемме с 3-я черточками и палочкой сверху – это заземление.

Установка осветительного прибора

У некоторых осветительных приборов отрезок кабеля уже подсоединен и выведен из корпуса прожектора. Коммутируем его со своим проводом согласно цветовой маркировке, лучше через отдельную клеммную коробку, закрепленную рядом.

Если датчик установлен отдельно, то придется еще тянуть кабель между ним и прожектором, а также правильно подключить их. В этом случае тоже надо следовать цветовой маркировке. Главное, не ошибиться с подсоединением датчика, иначе его можно сжечь. Его коричневый провод (обозначение клеммы – L) подключаем к фазе, а красный (контакт A) – к одному из выводов прожектора. Второй проводник светильника и синий датчика (клемма N) подсоединяем на ноль.

Регулировка устройства

Точная настройка датчика осуществляется с помощью имеющихся регуляторов, каждый из которых отвечает за соответствующую опцию:

SENS – определяет чувствительность устройства. С его помощью можно задать размер объекта, на который будет срабатывать датчик, и расстояние до обнаруженного источника движения. Таким образом, можно уменьшить число ложных срабатываний, когда в поле зрения попадает небольшое животное, или объект перемещается за пределами контролируемого участка.
TIME – регулирует продолжительность работы осветительного устройства после срабатывания. Рекомендуется выставлять параметр не менее 2-х минут, чтобы исключить частое срабатывание.
DAY LIGHT – позволяет выбрать время включения осветительных устройств. В числе предлагаемых опций – ночной режим или круглосуточное слежение.

Тип крепления и конструкция датчиков отличаются подвижностью, за счет чего можно регулировать положение устройства в пространстве по четырем направлениям – вверх или вниз, вправо или влево. Таким образом будет несложно настроить прибор на контроль выделенного участка территории, опытным путем добиваясь его максимального покрытия.

Что можно настроить

Правильная настройка датчика движения на улице или в доме, поможет снизить траты энергии до 50–70 %. Пользователь может отрегулировать чувствительность, задержку, освещенность и угол работы. На самом приборе устанавливаются первые три параметра.

Некоторые могут не обнаружить на своем датчике один из переключателей. Это говорит об использовании устаревшей модели. На таких обычно регулируется задержка и один из двух параметров — либо чувствительность сенсора, либо освещенность.

Время задержки

Этот аспект означает, сколько будет гореть свет после того, как датчик движения для включения сработает. Настройка датчика по этому параметру происходит с учетом индивидуальных потребностей пользователя. На приборе он обычно обозначен словом «TIME». В большинстве моделей можно установить время от 5 секунд до 10 минут. Опытные пользователи считают, что оптимальное время — 1 минута.

Установить время задержки максимально просто. Нужно повернуть регулятор в нужное положение. Когда пользователь установил время, при первом срабатывании датчика возможно не точное соблюдение выбранного параметра, но со второго запуска уже все будет работать как надо.

При первой регулировке нового датчика движения, рекомендуется устанавливать этот параметр на минимум, чтобы долго не ждать во время проверки.

Чувствительность

Чувствительность на приборе обозначена словом «SENS». Низкая обозначается словом low или min, высокая — high, max или +. Этот параметр особенно важный для владельцев домашних животных. Настройка чувствительности считается одной из самых сложных, потому что нужно найти то значение, когда датчик движения на прожекторе или другом приборе не будет реагировать на мелкие объекты, но не пропустит человека. При неправильной настройке есть высокая вероятность ложных срабатываний.

Три регулятора:

Для начала рекомендуется выставить показатель на максимум и протестировать корректность работы. Затем нужно будет дойти до корректного значения, постепенно уменьшая чувствительность.

Не стоит забывать, что если в доме есть большая собака, настроить датчик так, чтобы он на нее не реагировал, не получится. Единственный выход в этом случае — установка датчика движения для включения света там, где в его радиус действия не будет попадать животное.

Освещенность

Регулятором «LUX» можно настроить, при каком освещении будет срабатывать сенсор. Это нужно, чтобы свет не включался в дневное время. Во-первых, это лишняя трата электроэнергии. Во-вторых, не практично.

Если увеличить регулятор на максимум, то датчик будет срабатывать только в темное время суток. Именно так лучше сделать при первой настройке, а затем постепенно менять параметр срабатывания сенсора. Оптимально включать освещенность, когда солнце село и начинает уже темнеть, но пока еще человеческий глаз видит, что находится вокруг.

На старых моделях устройств, регулятор «LUX» может отсутствовать. В этом случае оптимизировать работу поможет дополнительный датчик освещенности. Его нужно будет настроить по такому же принципу. Поэтому процесс того, как настроить датчик движения с двумя регуляторами, может быть проблематичней, чем настройка с тремя.

Бонус. Вопрос читателя по датчику на LP8072C

Рассмотрим схему датчика движения на специализированной микросхеме LP8072C, которую прислал читатель Андрей (см. комментарий к статье от 15.12.2015)

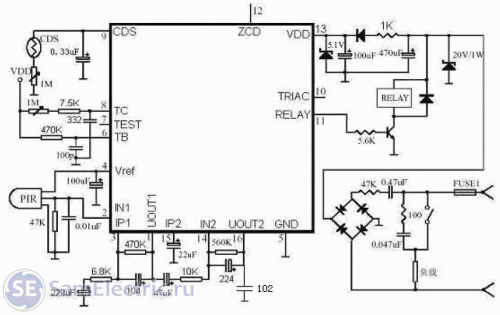

Схема датчика на LP8072C

Ещё раз повторяю его вопрос, и отвечаю:

Вынул датчик. Два блочка (питание с реле и на другом все датчики), с 3 проводами — 0, 5в, 11 контакт на базу.

Да, схема разбита на две платы, как в датчике в начале статьи. 0В — GND, на выв.5 микросхемы, 5В — питание, VDD, на выв.13, и выход на управлением транзистором.

Посмотрел
13 — VDD 5в.
9 — CDS (цепь фото диода) от переменного резистора меняется от 0,4 в до 2 в.
11 — есть 5в постоянно — реле сработала и лампа горит, от CDS не зависит.

Всё правильно пока. Для интереса, можно базу и эмиттер транзистора закоротить (например, отверткой, при этом выходные 5В упадут на резисторе 5,6кОм, это не страшно). Реле и нагрузка должны выключиться. Это скажет о том, что транзистор и силовые цепи работают.

Правда, положил на стол, припоял проводки к 0, и последовательно к 13, 9, 11 для вольтметра.
Когда мерил между 0 и 11 — датчик заработал. Можно было менять длительность горения лампы переменным резистором.

Между выводами 5 и 11? Это просто силовой выход, вольтметр не должен на него влиять. Получается, вольтметр зашунтировал выход микросхемы, как я выше рекомендовал с закороткой базы-эмиттера отверткой. Такого не должно быть, тут или микросхема неисправна (скорее всего), или вольтметр.

Но датчик пробовал с обычной лампой на 60 вт. Обрадовался, все собрал в прожектор — и опять горит постоянно.
Может длительность горения становится очень большой.

В Вашей схеме есть усилитель и компаратор.
Здесь есть выводы двух ОУ. Может на них можно что посмотреть.
Заметил в Вашей схеме RC цепочку у красного провода.

Да, эта цепочка для уменьшения искрения контактов реле, в данном случае роли не играет.

Рекомендую менять микросхему. Но для начала изучите случай, когда проводили измерение, и датчик работал. Дело в том, что входное сопротивление вольтметра при измерении оказывает влияние на схему, и лучше, чтобы оно было больше. Обычно входное сопротивление — порядка сотни килоом, но у дешевых моделей может быть 20…50 кОм (зависит от предела измерения). Поэтому возьмите резистор около 100 кОм, или чуть меньше, и подключите его параллельно выходу микросхемы. Либо между базой и эмиттером транзистора.

Внутри микросхемы должен быть встроен такой резистор, или его ставят между базой и эмиттером транзистора, для повышения надежности работы. Как в схеме датчика освещенности.

А микросхема скорее всего неисправна (частично), или вышла из режима из-за внешней обвязки.

Фото прожектора и датчика движения, Андрей прислал:

Кстати, про прожектор с датчиком движения у меня есть статья, рекомендую.

А вот мои статьи про устройство светодиодных прожекторов и их ремонт.

Прожектор с датчиком движения на LP8072C

Датчик движения на LP8072C

Датчик движения. Силовая плата

Настраиваемые характеристики датчика движения

Регулировка и настройка датчика движения осуществляется по следующим основным характеристикам:

Угол по отношению к зоне обзора.
Чувствительность.
Степень естественной освещенности.
Период свечения светильника до угасания после инициации.

Рассмотрим особенности каждой характеристики детально.

Угол

Одним из самых важных параметров датчика движения для включения света, влияющих на его работоспособность, является угол установки. Современные модели детекторов, как правило, располагаются отдельно от светильников и оснащаются кронштейнами. Это дает возможность правильно настроить датчик по зоне охвата, обеспечив его действие на покрытие максимально возможной площади.

При этом не меньшее значение имеет и высота размещения, и положение его по отношению к зонам прохода. Например, в доме лучше всего сенсор установить в прихожей с расчетом на охват смежных помещений (коридора, лестницы, кухни, гостиной и так далее) — так чтобы при первом же появлении объекта, входит он или выходит, лампа включалась.

Чувствительность

Отрегулировать датчик движения по уровню чувствительности — это вторая важная задача при его установке. Для этой цели на корпусе устройства имеется регулятор или кнопка с подписью «SENS». Его значение должно быть таким, чтобы предупредить ложные срабатывания — на мелких животных, птиц, ветки деревьев и так далее.

Освещенность

Степень чувствительности к уровню естественного освещения позволяет активизировать датчик движения для включения светильника только с наступлением сумерек. Настройка выполняется с помощью регулятора или клавиши с надписью «LUX». Данная функция позволяет зажигать освещение в доме или на улице только с наступлением темноты, экономя тем самым энергию от ненужного дневного расхода.

Время

Также в датчике движения присутствует регулятор времени задержки, обозначаемый, как правило, надписью «TIME». Установить его можно в положение от самого минимального до максимального значения — от 5 секунд до 10 минут. Это период, в который электрический ток будет поступать на светильник после крайнего обнаружения движения в поле зрения сенсора. Для разных ситуаций оно может быть различным. Например, для уличного фонаря рядом с домом оно должно быть максимальным. Так как выходя во двор, можно зайти за угол дома или уйти на такое расстояние, где детектор уже не видит объект, и свет может быстро потухнуть, а человек останется в темноте.

Типичные неисправности

Существует несколько признаков, по которым делают вывод о наличии перебоев в работе прибора:

детектор включается в любое время без каких-либо причин;
не выключает светильник, когда не соблюдаются условия для работы датчика;
не замыкаются релейные контакты, когда датчик функционирует
перестаёт реагировать при наличии перемещающихся объектов
датчик действует и отключается самопроизвольно, вне зависимости от окружающей обстановки

Не включается

Если не срабатывает детектор или не загорается свет, то сначала проверяют, верно ли он подсоединён. Далее попытайтесь вспомнить или узнать, когда датчик прекратил работать, при каких условиях это случилось. Причины сбоя в работе прибора:

перепад напряжения в сети
на детектор попала вода: прошёл дождь или произошло затопление соседями этажом выше
механическое воздействие в виде удара
отключение энергоснабжение в районе
нестабильная работа устройства имела место и раньше

Не выключается

Освещение, которое горит круглые сутки, не требуется в квартирах и частных домах. Имеет смысл потратить время и попытаться произвести ремонт датчика. Нередко корень проблемы лежит в замкнутых контакты реле, что случается по причине нарушений правил подключения, установки неопытным специалистом. Также выясните, что располагается напротив датчика движения. Рядом с работающим детектором не должно быть устройств, которые излучают тепло. Ведь известно, что устройство срабатывает при изменении тепловой среды. Не следует ставить напротив прибора обогреватель или иные устройства, которые выделяют тепло.

Распространенные причины:

рекомендуется проверить регулировку задержки по времени. Схема питания не размыкается, если у регулятора задержки поставить чересчур высокое значение;
установка слишком высокого порога яркости (LUX);
имеет место особенность работы электрической цепи детектора. Если датчик не новый и используется уже продолжительный период времени, то контакты не размыкаются, поскольку присутствует остаточная нагрузка. Если устройство не выключает свет, следует отключить датчик от сетевого напряжения на полминуты;
Неверно отрегулирована степень чувствительности сенсора движения к инфракрасным волнам (регулятор SENS);

Если вы не в курсе, какими должны быть значения, то не стоит изменять их самостоятельно. Лучшее решение – обратиться к профессионалу за помощью в настройке.

Непредсказуемое включение и выключение

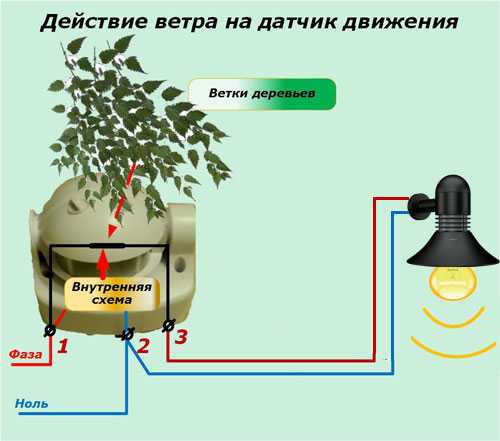

При появлении в зоне сканирования датчика радиосигналов высокой частоты, прибор начинает работать нестабильно. В связи с этим не рекомендуется размещать детектор, где работают приборы, которые генерируют радиоволны (например, WIFI-роутер). Точно так же прибор датчик реагирует на электромагнитные поля, которые создаются находящимися неподалеку пускателями, контакторами, сварочным оборудованием.

Что делать, если перечисленные устройства нужно использовать в зоне действия датчика. Перечислим способы устранения неисправности:

экранировкой детектора, обернув его фольгой

Экран важно заземлить;
понижением чувствительности регулятора SENS.. Остальные причины нестабильной работы устройства:

Остальные причины нестабильной работы устройства:

отошёл контакт, произошёл пробой изоляции или излом скрытой электропроводки. В результате возникают электромагнитные поля, нарушающие нормальную работу датчика;
в зону сканирования попали предметы, которые первоначально в ней не находились. Примером служат ветки деревьев, порывом ветра они легко оказываются в области действия сканера;

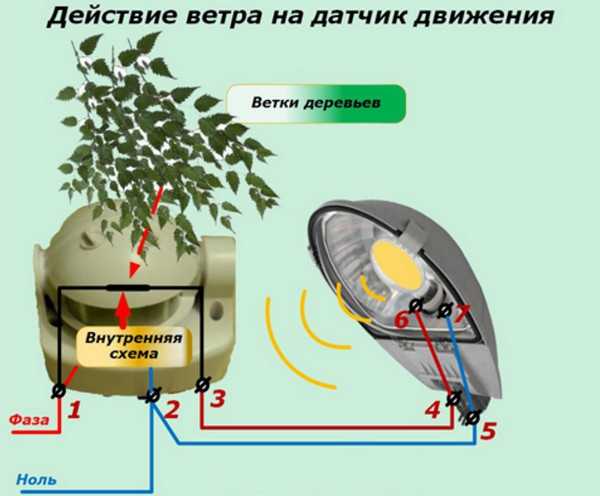

нагрев корпуса детектора под воздействием солнечных лучей или теплоизлучающих электроприборов. Если удалить источник излучения тепла нельзя, то ставят барьер.

Проверка питания на датчике и на источнике света

Для снижения риска поражения электрическим током следует отключить автоматический выключатель освещения и только при снятом напряжении обеспечить доступ к местам на светильнике и датчике, служащим для подключения проводов. Они должны быть механически зафиксированы во избежание случайного замыкания, после чего можно подать напряжение.

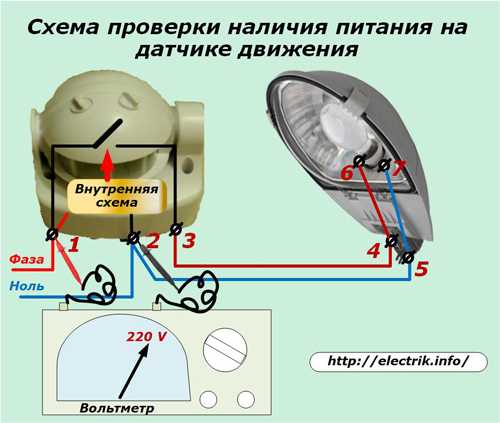

Электрики, как правило, для проверки наличие напряжения на фазной клемме пользуются отверткой-индикатором, Если фаза отсутствует, следовательно, все становится понятно и нужно только найти причину.

Однако полной проверка может считаться только в том случае, когда электрик удостоверится в наличии потенциала нуля на датчике. Существует целый ряд случаев пропадания нулевого потенциала, но все они сводятся к простым причинам, таким как нарушение целостности контактов на счетчике, либо обрыв проводника.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

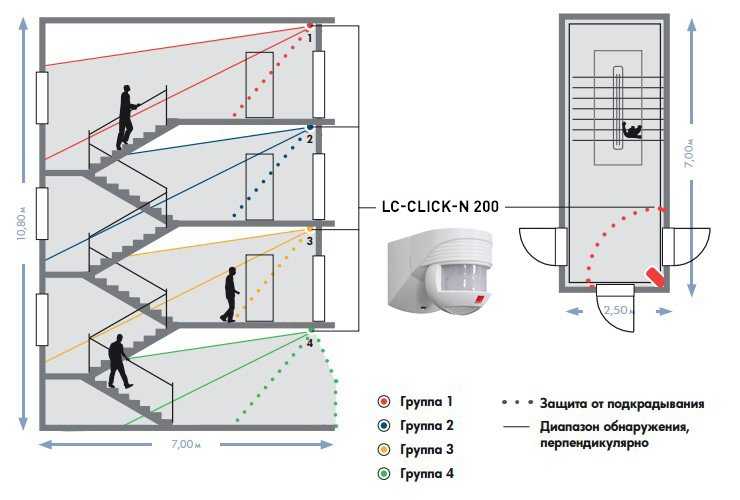

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
На потолке.
На стене.
Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Еще один вариант изучения схемы — посмотреть ее на корпусе самого устройства. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор.

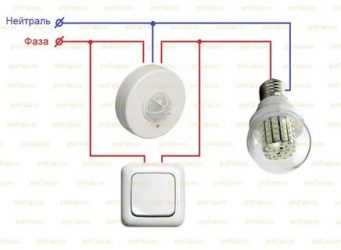

Как подключить датчик движения вместо выключателя Специализированная схема подключения

Схема подключения датчика освещения — пошаговая инструкция

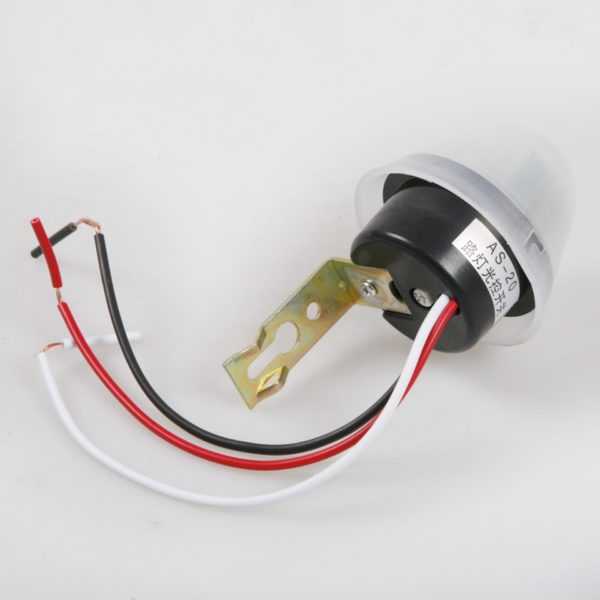

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Схема подключения фотореле с обычным включателем

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Регулировка чувствительности здесь — снизу, сделан регулятор под крестовую отвертку
