Выбор антенного усилителя для телевизора: топ-4 лучших моделей

Что сделать для улучшения приема ТВ

Заметное влияние на прием будут оказывать электрические газонокосилки, стабилизаторы напряжения, бойлеры и прочие мощные электроприборы, которые в большом количестве имеются вокруг места установки загородной антенны. Помочь избавиться от их воздействия антенные усилители для телевизора не смогут. При наличии помех от соседских электроприборов надо применить узконаправленную модель с усилителем для телевизора. Поскольку антенный усилитель для телевизора присоединяется к последнему длинным кабелем, для уменьшения помех рекомендуется применять:

  • цельный его отрезок;
  • пайку клемм разъемов;
  • относительно новый кабель, произведенный не ранее 10–15 лет тому назад.

Телевизионный усилитель также рекомендуется применять:

  • соответственно удалению от телецентра;
  • с определенной шириной полосы частот сигнала;
  • согласованно с конструкцией антенны.

При большой удаленности от телевышки комнатная антенна с усилителем окажется неэффективной. Причем это никак не будет связано с тем, какой усилитель комнатной антенны выбран. Какими бы замечательными свойствами ни обладал антенный усилитель, при слабой информационной составляющей сигнала, теряющейся на фоне шума, он не отделит «зерна от плевел». Поэтому не стоит спешить тратить деньги на дорогую модель усилителя. Надо, в первую очередь, определиться с расстоянием до телевышки и выяснить, какое усиление при этом рекомендуется.


Схема
Широкополосная модель «Дельта» и ее диаграмма направленности в двух ТВ-диапазонах

Приобретать модель с более высоким коэффициентом усиления, который измеряется в децибелах, не имеет смысла. В этом случае в изображении появятся шумы. Усилитель надо выбирать с более широкой полосой пропускания и с наилучшим соотношением сигнал/шум. Огромное значение имеет пространственное расположение и конструктивное исполнение источника питания усилителя. В источнике питания на выходе обязательны фильтры, соответствующие рабочей полосе усилителя, которые не пропускают соответствующие токи в кабель питания усилителя.

Этот кабель желательно присоединить к выбранной модели усилителя хотя бы кабелем, у которого два провода охвачены экраном. В идеале два провода в экране должны быть витой парой. Это существенно уменьшит возможность резонанса на высокой частоте и улучшит качество изображения. Кабели, присоединенные к усилителю, делаются максимально короткими и цельными. На рынке сегодня довольно много различных устройств удаленного приема ТВ-передач. Если выбирать ту или иную модель, лучше сделать выбор изделия от европейского производителя, например, польского. Комплект, состоящий из антенны и усилителя, имеет преимущество перед раздельным приобретением этих изделий.

Принцип работы

Любые бытовые блоки питания, как правило, изготавливаются производителями с минимальными затратами, что же можно сказать об их надежности. Это относится как к более дешевым китайским, так и дорогим европейским тоже. Зачастую данные элементы очень быстро выходят со строя, что объясняется круглосуточной работой данного оборудования. К тому же за счет постоянного перегрева радиодетали устройства постоянно работают с повышенной нагрузкой.

Поэтому вопросы об устройстве, ремонте и замене различных деталей этого оборудования так часто встречаются в сети. Для того чтобы понять принцип работы антенны и, как подключить антенный кабель, рассмотрим одну из схем.

Схема данного устройства состоит из нескольких основных элементов:

  • трансформатор, в конструкцию которого входит предохранитель от пробоя тока Т1;
  • стабилизатор напряжения DA1;
  • выпрямитель VD1-VD4;
  • фильтры по низкой C5 и высокой C6 частотам;
  • индикатор напряжения 12 В HL1.

Схема блока питания

Обращаем внимание на то, что данная схема БП подразумевает нерегулируемую конструкцию, предназначенную для работы антенного усилителя для осуществления регуляции уровня усиления сигнала посредством регулируемого БП. Конструкция последнего дополняется переменным резистором, благодаря чему возможно изменение напряжения питания, подаваемого на антенный усилитель

Ремонт блока питания антенного усилителя

Большинство владельцев телевизионных антенн с усилителем при поломке такого элемента устройства, как блок питания, сразу спешат в точки продажи данных устройств для покупки нового. Тем не менее, справиться с возникшей проблемой и «реанимировать» неработающий БП довольно просто. Главное – это определить, где произошла поломка.

Признаки неисправности БП и первичная проверка

Первый признак, говорящий о неисправности блока питания для антенного усилителя, – это отсутствие индикации на корпусе устройства либо же периодически гаснущий светодиод.

Первичная проверка подразумевает измерение посредством тестера первичной обмотки трансформатора. Заметим, что диапазон результатов измерений должен соответствовать таким показателям – 2,5-2,7 кОм. Отсутствие цепи явно указывает на такие возможные неисправности, как выход со строя трансформатора или обрыв провода, соединяющего между собой трансформатор и вилку устройства.

Следующий шаг – проверка показателей сопротивления такого элемента конструкции, как антенный штекер, к контактам которого припаян кабель питания (прибор должен указывать на отсутствие КЗ).

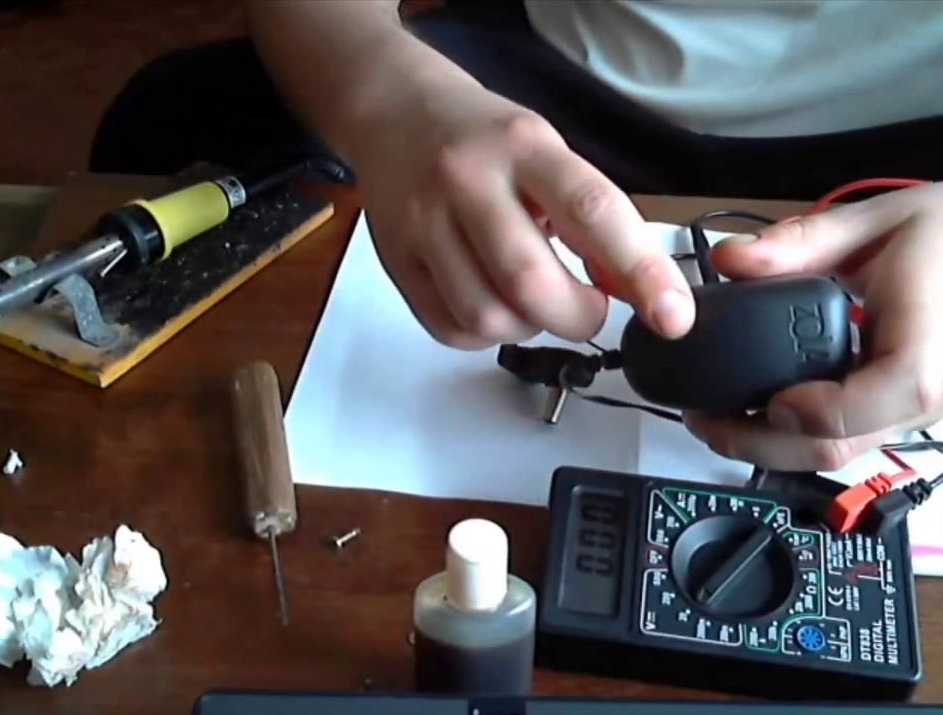

Особенности разборки БП и последующая проверка

Для разборки блока следует вывинтить шурупы, удерживающие крышку корпуса, после чего ее необходимо снять. Далее осуществляется демонтаж платы устройства, для чего выкручивается саморез.

Как проводится ремонт блока питания

Обращаем внимание! В некоторых блоках питания для удержания платы используются специальные фиксаторы, что облегчает процесс разборки БП

Проверка диодов и стабилизаторов

Для оценки работоспособности блока следует осуществить проверку диодов (D1-D4).

Проверка стабилизатора подразумевает наличие работоспособности у микросхемы. Для этого к точкам входа осуществляется подключение щупов тестера. Нормальные показатели величины напряжения, питающего микросхему стабилизатора, должны быть в пределе 21 В. Далее производится проверка напряжения на выходе (как правило, в этом случае норма – нулевые показатели). Возникновение скачков (изменение показателей от 0 до 18 В) говорит о неисправности стабилизатора.

Демонтаж и замена схемы стабилизатора

Если такой элемент конструкции БП, как стабилизатор напряжения, неисправен, следует выполнить его правильный демонтаж (выпаивание микросхемы с маркировкой 78L12). Взамен вышедшего из строя элемента нужно подобрать аналогичный, выполнить корректные соединения и припаять. После проведения всех манипуляций выполняется проверка напряжения БП на выходе: нормальные показатели – 12,1 В. По сути, на этом ремонт блока питания антенны заканчивается.

Как правильно выбрать антенну для дачи

Загородные дома и дачи расположены на разном расстоянии от станций трансляции цифрового телевидения. Счастливчики, для которых показатель отдаления находится в пределах 10 км, не нуждаются в советах. Им достаточно установить простейшую комнатную антенну, с усилителем или без, после чего наслаждаться качественной картинкой на всех каналах.

Пользователи, у которых дача находится на расстоянии от 15 до 100 км (и дальше) нуждаются в более продвинутых технических средствах. Им понадобится направленная антенна, которая способна не только точно нацелиться на источник передачи, но и нейтрализовать боковые наводки. Это как отражения основного сигнала, так и помехи от мобильной связи.

Цифровые ТВ-антенны для загородного дома — это достаточно широкий ассортимент товаров на современном рынке

Чтобы сразу купить удачную модель, с большим радиусом действия или рассчитанную на минимальное обслуживание, достаточно обратить внимание на ключевые особенности того или иного решения

Пассивная антенна

Направленная пассивная антенна весьма удобна.

  1. Устройство не требует никакого обслуживания. При лужении концов кабеля, правильной коммутации, однажды настроенная и жестко закрепленная антенна не нуждается во вмешательстве владельца.
  2. Не нужно подводить кабель питания к усилителю. Это не только освобождает от необходимости искать розетку, но и резко повышает электробезопасность общего решения антенного блока.
  3. Можно организовать как угодно сложную грозовую защиту.

Важно! Пассивные направленные антенны с большим радиусом действия предлагают достаточно серьезные возможности. Мощная модель увидит передатчик с расстояния до 30 км и больше

При этом ее легко монтировать и настраивать.

Активные антенны

Антенна с усилителем — довольно популярное решение в глазах среднестатистического пользователя.

  1. Устройство выдает хороший уровень сигнала.
  2. Наличие усилителя несколько компенсирует погрешности настройки. Даже при неточном прицеливании, выходного сигнала может быть вполне достаточно для работы аппаратуры.
  3. Можно купить антенну, усилитель которой питается от USB порта телевизора или приставки.
  4. Дальность действия моделей с усилителем гораздо больше пассивных антенн.

У активной антенны есть ряд недостатков: необходимо организовывать сложную грозозащиту, усилитель подвержен броскам влажности и температуры. Его защитный кожух разрушается под действием ультрафиолета, атакуется птицами. Поэтому при очередном визите на дачу владелец активной антенны может обнаружить, что она не работает. Однако устройства с усилителем незаменимы при дальнем приеме.

Советы по выбору

Стоит понимать, что большинство предлагаемых для дачи антенн — направленные. Даже если устройство выполнено в круглом или почти цилиндрическом корпусе. Поэтому пренебрегать точной настройкой положения, отслеживая уровень сигнала по индикаторам приставки или телевизора — не стоит. Выбор антенны для цифрового ТВ на дачу следует делать, ориентируясь на следующие положения.

  1. В условиях одноэтажной застройки, без значительных отклонений высот на рельефе между передающей станцией и дачей — выбирают ненаправленные корпусные антенны активного типа, обеспечивающие дальность приема до 55 км.
  2. Если дача находится в окружении высокого сада, в низине, рекомендуется использовать направленную корпусную антенну с усилителем. Такие устройства обычно оснащаются хорошими фильтрами, обеспечивая выделение самой сильной составляющей сигнала в точке установки.
  3. В условиях малоэтажной застройки при установке антенны на высокой мачте хорошие результаты показывают остронаправленные модели. Это может быть пассивная антенна для дальности приема в пределах 20-30 км. Или активная, если станция находится дальше.

При необходимости дальнего приема вариант только один: пользователю нужна остронаправленная антенна с большим радиусом действия, устройство активного типа. При этом для ее установки потребуется соорудить прочную высокую мачту. Модель, работающая на расстоянии до 100 км или дальше, представляет собой достаточно габаритное и зачастую тяжелое изделие.

Причины слабого сигнала

Цифровой сигнал, передаваемый ретранслятором, может оказаться слишком слабым для приема по следующим причинам:

  • Большое расстояние до передающей вышки. К радиоволнам ДМВ-диапазона, на котором вещает цифровое телевидение, применим все тот же «закон обратных квадратов», как и для любого другого вида электромагнитного излучения.
  • Поглощение волн атмосферой. Сам по себе воздух практически радиопрозрачен, но пыль, туман, влага могут рассеивать и отражать сигнал.
  • Препятствия на пути радиоволны. ДМВ-вещание принимается в зоне прямой видимости, волны практически не огибают преграды. Поэтому, если между ретранслятором и принимающей антенной находится какой-то непрозрачный для радиоволн объект (здания, холмы, лес из высоких деревьев), в лучшем случае сигнал будет ослаблен. Это больше уместно в тех случаях, когда используются комнатные антенны: любые стены, даже тонкие, поглощают электромагнитные волны.
  • Принимаются только отраженные сигналы. Если на прямой между антенной и ретранслятором находится объект, экранирующий радиоволны, принимать придется только тот телевизионный сигнал, который отразится от других объектов (например, соседних зданий). Такое излучение во много раз слабее того, которое изначально транслируется с телевышки.
  • Некачественная приемная аппаратура: антенна с низкой чувствительностью, кабель с высоким сопротивлением и пр.

Одним словом, причин может быть масса. В большинстве случаев повлиять на них сложно или даже невозможно. Поэтому чтобы смотреть телевизор без зависаний и рассыпаний картинки, нужно подобрать правильный способ улучшения приема.

Как усилить сигнал телевизионной антенны своими руками

Как улучшить/усилить телеантенну? Усилитель тв сигнала уличной антенны на даче можно установить самостоятельно, соблюдая некоторые рекомендации и советы. Используйте для покрытия силикон, он сделает плату герметичной. Выбирайте кабель для подключение хорошего качества. Его необходимо надежно прикрепить к матче. Уличные телевизионные, монтировать необходимо на крышу или кровлю при помощи матчи. Матчу не следует делать очень высокой. Как бы вы не удивлялись, но усилитель работает от блока питания. Он бывает внешним, а бывает и внутренним. Поэтому необходимо обеспечить подключение к электросети. Многие советуют использовать с внешним подключением, потому что именно они обеспечат стабильное поступление тока без перепада напряжения. Что касается крепления самого усилителя, то его монтирует при помощи болтиков. После всех установок, можно кабель подключить к телевизору и перейти к настройке телеканалов и антенны. Если вы задаетесь вопросом, как правильно подключить, то в этом нет никакого труда, кабель подключается к ТВ точно также, как и от обычной комнатной телеантенны. Как проверить работает или нет конструкция? Подключите кабель к телевизору, перейдите в меню, а именно в пункт поиска телеканалов. И воспользуйтесь ручным или автопоиском. Если появилось изображение и звук, нашлись каналы, то вы всё сделали правильно. Также мощная комнатная антенна для телевизора, может обеспечить отличную ловлю радиоволн на даче, если в радиусе пары километров имеется телевышка.

На страницах интернет ресурсов, вы найдете большое количество видеороликов, а также подробных схем, как самостоятельно можно изготовить такую важную детальку для дачи. Такие современные технологические пути решения устранения плохого радиосигнала, позволяют смотреть телевизоры без помех и быть в курсе последних мировых новостей. Большой ассортимент для выбора различных моделей по самым разным техническим характеристикам подойдут практических для всех современных и не очень ТВ антенн. Слаженная работа двух устройств позволит смотреть в отличном качестве привычные телеканалы.

Применение антенных усилителей

Используют антенные усилители в тех случаях, когда телевышка или альтернативны источник телевизионного сигнала, расположен далеко. Целесообразнее их применять на дачах, так как загородом обычно телевещание становится трудным, а быть в курсе последних новостей или не пропустить серию любимого сериала не хочется. Именно наличия или отсутствия усилителя, антенны подразделяют на пассивные и активные. Об этом более подробно вы читали выше. Сегодня на прилавках магазинов существует огромный выбор и стоит трудная задача, какой именно усилитель выбрать

При выборе стоит обратить внимание на несколько нюансов, которые являются обязательными. Изучите технические характеристики, а именно чему равен коэффициент сигнала и шума при работе в децибелах

Необходимую величину и напряжения тока для стабильной работы. Как и все дополнительные функциональные предметы, усилители имеют свои положительные и отрицательные моменты. Начнем с положительных: принимает слабые радиоволны, коэффициент шума снижается минимально на наружном устройстве, улучшает любой диапазон радиочастот. А самый главный плюс, усилитель можно сделать в домашних условиях своими руками. К отрицательным моментам относят: не рассчитав мощность, усилитель может повредить конструкцию; они восприимчивы к грозам и влажность, за счет чего происходит быстрое окисление контактов.

Нужен ли усилитель

Усилитель с регулировкой мощности

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

  • сигнал имеет хорошее качество, но низкую мощность;
  • установлено два и более сплиттера;
  • используются длинные соединяющие кабели.

Усиление может оказаться вредным там, где мощность сигнала и так достаточно высока. Поэтому рекомендуем использовать усилители, имеющие возможность регулировки.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Чтобы понять, нужен ли усилитель, необходимо измерить уровень сигнала с помощью мультиметра или хотя бы шкалы тюнера. Если уровень достаточно высок, можно обойтись без дополнительных доработок .

Рейтинг лучших моделей

Какую выбрать антенну с усилителем для дачи? Довольно сложно посоветовать что-то, так как у каждого человека будут разные условия для приема сигнала. Различная местность и расстояние от ретрансляторной вышки определяет подходящую антенну. Рейтинг лучших моделей поможет вам выбрать подходящий вариант.

  1. Фирма «Дельта». Антенны этой фирмы считаются очень качественными, и они занимают первые места во многих топах, наш рейтинг не стал исключением. Это случилось благодаря широкому ассортименту. Он включает в себя различные узконаправленные антенны, способные принять дециметровые и метровые волны, а также широкополосные приборы. Практически все модели могут применять цифровой сигнал. Чтобы подключить, необходимо установить провод в разъем, в котором есть F-коннектор. Антенны фирмы «Дельта» качественно принимают сигнал и достаточно просто устанавливаются.
  2. На втором месте расположились антенны Locus. Эта фирма разрабатывает пассивные и активные модели. Они разрабатывают довольно качественные модели, которые недорого стоят. Антенны обычно можно подключить к 3 телевизорам. Чтобы установить модель от фирмы Locus, не требуются специальные навыки, здесь все элементарно.
  3. Третье место – фирма «Гарпун». Это хороший производитель, который поставляет качественные антенны любого вида. В основном продукция «Гарпуна» имеет средние цены. Производитель уверяет, что все модели могут принимать достаточно плохой сигнал. Проведенные исследования и комментарии пользователей показывают, что антенны хорошо справляются с поставленными целями.
  4. Дальше идет фирма GoldMaster. Антенны этой фирмы последние в рейтинге самых популярных моделей. Они очень качественно принимают сигнал. При просмотре телевизора нет проблем с воспроизведением, то есть нет различных помех и тормозов. Также погода не влияет на качество приема. Самое приятное то, что при хорошем качестве эту антенну можно взять за приемлемую цену.

Еще есть вариант изготовить антенну для телевидения самостоятельно. Так вы сможете сделать подходящий вариант для вашей местности. Конечно, для этого необходимо хорошо потрудиться, так как задача довольно тяжелая. В интернете есть множество рекомендаций и видео, по которым вы сможете изготовить подходящую ТВ-антенну для дачи с усилителем.

Варианты конструктивного исполнения

Разнообразие форм

Приемные антенны для ДМВ, с помощью которых ловится цифровой ТВ-сигнал, как правило, относятся к логопериодическому типу с несколькими группами штырьков-вибраторов разной длины. Этот тип чувствителен к направлению, однако ширина полосы пропускания чрезвычайно велика. Они применяются в нескольких вариантах конструкции:

  • Плоские однонаправленные. Конструктивно представляют собой единый стержень, на который в противофазе монтируются проводники переменной длины (самые короткие – на конце, самые большие – у основания). Конструкция надежная и дешевая, но имеет неустранимый недостаток: требует очень точной ориентации и принимает сигнал только с одного направления.
  • Пространственные. Состоят из нескольких стержней с вибраторами, расположенными в разных плоскостях. Принимают как прямой, так и отраженный сигнал на расстоянии от ретранслятора до 50 км и более. Самый дорогой, но и эффективный вариант. Устанавливается только на улице.
  • Рамочные.Конструктивно представляют собой обычный проводник, замкнутый в кольцо. Простейший вариант, но крайне неэффективный за пределами прямой видимости ретранслятора.

Активная и пассивная антенны: в чем разница

Ключевое различие между пассивным и активным типом в том, используется ли прием сигнала и передача его на телевизор (или ресивер) напрямую или через усилитель.

  1. Пассивные. Просто принимают и передают сигнал в неизменном виде. Конструктивно они проще, не требуют дополнительного электропитания, но работать могут только в зоне, где сигнал достаточно мощный.
  2. Активные. Принятый сигнал поступает на блок усиления и лишь затем идет на ТВ-устройство. Такая антенна хороша для работы не только с прямыми, но и с отраженными сигналами для приема в условиях плотной застройки и неровного рельефа местности.

Подключение к телевизору

Подключить антенный усилитель можно следующим образом:

  • Устанавливать усилитель нужно как можно ближе к телевизору. Это актуально для фирменных девайсов и выполненных своими руками. Исключением будут комнатные усилители, имеющие короткие кабели.
  • Обязательно перед подключением изучить инструкцию. Часто там указываются необходимые для качественной работы нюансы.
  • Если после подключения устройства качество картинки оставляет желать лучшего, то, возможно, проблема в целостности антенны или в разнице частот.
  • Подключение должно происходить только с обесточенными приборами.

Подключить устройство можно, используя коаксиальный провод обычной антенны. Но для этого по линии питания должен быть расположен специальный дроссель. Если усилитель мощный, то для качественной работы он подключается через конденсаторный элемент с низкой емкостью. Регулировка устройства проводится легко. Достаточно резисторный элемент перевести к середине и регулировать, пока картинка будет максимально качественной.

Усилитель для антенны

С точки зрения физической науки, рассматриваемое устройство предназначено для переданного от телевизионной башни электромагнитного излучения, преобразуемого в телекартинку на деталях, проводящих ток, на которые оно попадает с помощью коаксиального кабеля. В зависимости от параметров внешней антенны, получают усиливающий сигнал различной степени мощности.

Дополнительная информация. Коэффициент направленного действия телевизионной антенны – относительная величина, показывающая, во сколько раз прибор усиливает на выходе полученный сигнал по отношению к принятому на входе.

Обратите внимание! Телевизионный усилитель выдаёт нужный сигнал достаточной мощности, что позволяет работать телевизионному приёмнику без помех и в достаточном для просмотра телепередач качестве. От правильного выбора прибора зависит удовольствие, полученное потребителем от просмотра качественной картинки контента

На сегодняшний день на прилавках магазинов представлено великое множество модификаций описываемых ТВ приборов. Поэтому простому покупателю подчас почти невозможно самостоятельно подобрать необходимое именно в его случае устройство. Для правильной траты денег сначала неплохо проконсультироваться у специалиста, описав подробно все свои входящие условия.

Если такой возможности нет, то для грамотной покупки нужно помнить, как улучшить параметры устройства:

  • Коэффициент усиления. Рассчитывается путём вычисления ориентировочного километража между телевизионной башней и принимающим устройством. Для уверенного приёма это расстояние не должно превышать 150 км. Необходимо учитывать, что если это расстояние меньше 15 км, то усиливающее устройство не требуется. Главное – это подобрать правильную антенну;
  • Тип устройства. Например, для антенн-решёток чаще всего используют SWA-усилители. Их диапазон действия – от 48 до 862 МГц;
  • Диапазон частот. Необходимо знать те частоты, которые планируются к приёму. И именно для них подбирать соответствующее оборудование. В противном случае есть риск переплатить за более сложное и бесполезное в определённых условиях устройство. Чрезмерно усиленный сигнал будет не принять;
  • Коэффициент шума. Чем он меньше, тем более четкая и красочная будет картинка на экране.

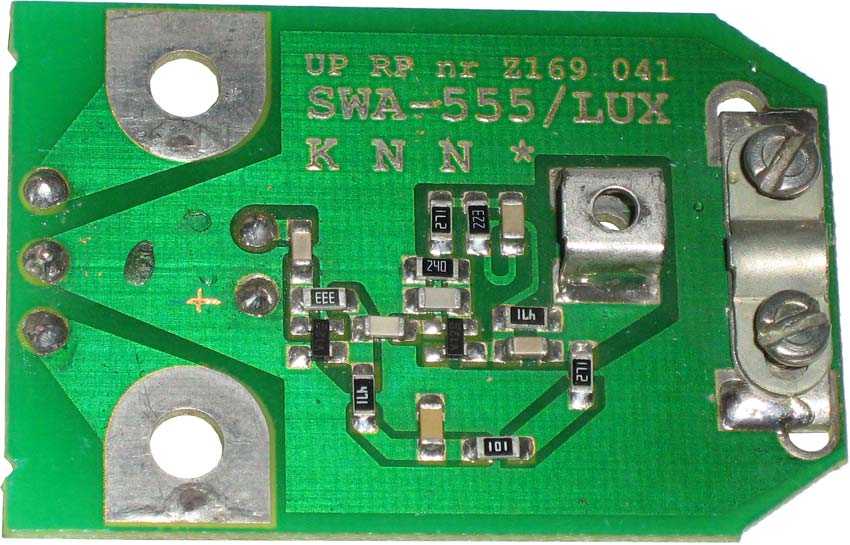

Антенные усилители SWA-555/LUX
