Тэн для стиральной машины: как проверить и заменить

Работы по замене нагревателя

После того, как выяснена причина, по которой стиралка не греет воду, следует перейти к устранению данной проблемы. Заменить ТЭН своими руками несложно, главное четко следовать следующей инструкции.

1. Отключите машину от розетки питания.
2. Избавьтесь от остатков воды, произвести это можно используя дренажный фильтр.
3. Получите свободный доступ к нагревательному элементу.
4. Сделайте снимок схемы подключения контактов к элементу, это позволит вам не ошибиться с полярностью проводов при последующем подключении.
5. Отсоедините проводку от нагревателя.
6. Отыщите болт, который фиксирует деталь, выверните его из паза.
7. Слегка продавите крепление внутрь, потяните нагреватель на себя.

Если вам не удается снять элемент, попробуйте подцепить резинку уплотнителя отверткой. Для облегчения процесса снятия можно обработать уплотнитель специальной жидкостью WD-40.

После того, как нагревательный элемент отсоединен, нужно сделать следующее:

• очистите отверстие, в котором была расположена деталь, от скоплений мусора, уберите налет и остатки накипи;
• поставьте на это место новый нагреватель, обязательно подключите к нему датчик температуры;
• затяните крепежный болт;
• подключите контакты питания, согласно сделанному в начале процесса фото.

Завершив работу, проверьте, устранена ли неисправность. Для этого запустите один за другим процессы стирки, обязательно на различных температурных режимах. Если машинка функционирует исправно, можно ставить на место крышку корпуса и продолжать пользоваться стиралкой далее.

Поделитесь своим мнением — оставьте комментарий

Советы экспертов по замене ТЭНа в стиральной технике

Для производства замеров машинку необходимо разобрать, получив доступ к электрическому нагревателю. Не всегда ТЭН нужно менять, на нем могли окислиться или повредиться провода, которые можно почистить и прикрепить отсоединившийся проводок.

Если при поверхностном осмотре не выявлено конкретных дефектов на ТЭНе, специалист использует специальное приспособление мультиметр.

Для верных замеров необходимо провести расчет сопротивления ТЭНа, нужно знать его мощность. Она обозначена на самой детали или указана в инструкции к нагревателю.

Чтобы вычислить рабочее сопротивление, нужно напряжение 220 В возвести в квадрат и разделить на мощность конкретного ТЭНа. Полученный результат и будет сопротивлением исправного ТЭНа. Такие расчеты можно сделать на простом калькуляторе.

Перед проверкой ТЭНа необходимо понимать, каким образом происходит прозвон детали и какие показатели будут являться верными, о чем они свидетельствуют. Для расчета сопротивления можно исходить из следующей формулы:

• U – подающееся на ТЭН напряжение. В обычных сетях напряжение составляет 220 В;
• P – мощность электрического нагревателя воды. Если в инструкции не содержится указаний на мощность, то можно обратиться к интернету, найдя свою марку.

Расчет сопротивления происходит в Омах, формулу расчета можно представить следующим образом: R= U²/P. В том случае, если цифра расчета совпадет с показанной тестером, это будет свидетельствовать об исправности ТЭНа.

Мультиметр прикладывается к ТЭНу путем соединения контактов, который покажет расчетное значение. Если мультиметр показал 0, то это свидетельствует о коротком замыкании, и что ТЭН нужно менять. Если мультиметр покажет 1, это, скорее всего, будет доказательством обрыва внутри нагревающего элемента, деталь также необходимо менять.

Специалист проводит, в том числе проверку на пробой нагревательного элемента. В том случае, если спираль нагревателя исправна и с ней все хорошо, это еще не значит, что ТЭН в норме. Внутри трубок ТЭНа между стенками располагается диэлектрик, который иногда уходит на поверхность ТЭНа. Это очень опасно для здоровья пользователя техникой.

Для проведения проверки пробоя корпуса у элемента работа мультиметра переводится в режим зуммера. Чтобы подтвердить режим измерения, необходимо соединить проводки тестера, на котором загорится лампочка, и он издаст характерный звук. Это будет свидетельствовать о правильно выбранном режиме.

Дальше необходимо соединить конец мультиметра с клеммой ТЭНа. Другой конец тестера установить на корпус ТЭНа. Если мультиметр не издает звук, значит, деталь исправна. Если, наоборот, тестер подает сигнал, следовательно, имеется пробой, и ТЭН необходимо заменить.

Так проверяется работоспособность ТЭНа машинки.

Местонахождение детали

Для начала нужно узнать, где в стиральной машине LG находится тэн. В машинках этой марки тэн располагается внизу под баком, доступ к нему открывается через заднюю стенку корпуса. Поэтому нужно всего лишь отключить машину от коммуникаций и повернуть ее задней крышкой к себе. После того как стиральная машина LG будет обращена к вам задней стенкой, останется только снять эту стенку и вы сразу получите доступ к искомому элементу.

В данном случае нам даже не помешает приводной ремень, поскольку у большинства стиральных машин LG прямой привод, а значит, никакого приводного ремня нет и в помине. Перепутать тэн стиральной машины LG с какой-либо другой деталью невозможно. Хоть большая часть этой детали утоплена в недрах стирального бака, наружу торчат два контакта, к которым идут множество проводов. А располагаются эти контакты ровно по центру днища бака – откроете заднюю стенку стиральной машины, и они окажутся у вас под носом.

Что нужно для ремонта?

Вся прелесть в том, что замена нагревательного элемента в стиралках данного типа не потребует значительного количества инструментов, да и в качестве материалов вы возьмете лишь новый исправный тэн. Тут возникает первый вопрос: как правильно купить новый тэн, чтобы он был хорошим, идеально подходил и стоил недорого?

Для начала нужно осмотреть старую деталь на предмет надписей и обозначений. Если какие-то буквы и цифры удалось рассмотреть, перепишите их на бумажку, а лучше возьмите старый нагревательный элемент и идите с ним прямо в магазин запчастей для стиралок. Если такой возможности нет и обозначений на старом тэне не видно, то определите хотя-бы его мощность. Обычно мощность нагревательного элемента стиральной машины марки LG 1900 или 1950 Вт, но бывает, попадаются машины с тэнами 2000 Вт.

Приобрести новую запчасть для стиральной машины можно не только в родном городе или селе. Хороший нагревательный элемент можно заказать в Интернет магазине. Только, пожалуйста, не посещайте при этом сомнительные сайты, выбирайте только топовые Интернет магазины с хорошей репутацией. Средняя стоимость нового тэна – 10 долларов.

Теперь об инструментах. Тут особо и сказать нечего, поскольку потребуется лишь:

• крестовая отвертка;
• плоская отвертка;
• любая смазка;
• мультиметр;
• головка на 8 и трещотка.

Где он находится?

Для того, чтобы получить доступ к нагревательному элементу, необходимо выполнить частичный разбор стиральной машины. Для этого понадобится набор отверток. В большинстве моделей машин Самсунг нагревательный элемент находится внизу с организацией доступа с фасадной стороны.

Перед тем как приступить к ремонту, необходимо выполнить подготовительные работы:

1. Слить воду, если она есть в баке.
2. Отключить стиральную машину от электросети, вытащив вилку из розетки.
3. Перекрыть подачу воды на машину.
4. Вытащить кювету для засыпания стирального порошка.
5. Выдвинуть машину таким образом, чтобы обеспечить себе свободный доступ к ней со всех сторон.
6. Со стороны задней стенки открутить винты, которые удерживают верхнюю панель.
7. Сдвинуть верхнюю крышку и снять ее.
8. В верхней части машины, со стороны фасада и с торцов, найти и выкрутить винты, которые удерживают панель с индикаторами. Так как она соединена с машиной не только наружным крепежом, но и проводами, расположенными с внутренней стороны, действовать следует очень аккуратно.
9. Отвинченную панель кладут сверху на машину, не нарушая контакты.
10. Находят все винты, которые удерживают фасадную панель, и отвинчивают их.
11. Фасадную панель снимают. В районе замка люка эта панель имеет соединение с машиной проводкой. Провода нужно аккуратно отсоединить, а панель с дверцей люка убрать в сторону.

При снятых панелях можно получить доступ к ТЭНу. На этом этапе сам трубчатый элемент еще не виден, для обзора доступно только крепление и подвод контактов.

Что нужно для того, чтобы поменять нагревательный элемент

Прежде чем менять нагревательный элемент самостоятельно в домашних условиях, необходимо как следует подготовиться. Для ремонта потребуется:

• новый нагреватель воды;
• набор отверток;
• набор ключей;
• резиновый молоток;
• клей-герметик.

Новый ТЭН

Перед началом ремонтных работ важно правильно подобрать новый тэн, так как первый попавшийся в магазине может не подойти вашей технике. Для этого:

1. Тщательно изучите инструкцию стиральной машинки и запомните параметры базового нагревателя.
2. Если инструкции от стиральной машины нет или искомые данные обнаружить не удалось, – зайдите на сайт компании производителя. Зачастую у них есть вся необходимая информация, касающаяся производимого оборудования и его комплектующих.
3. В крайнем случае, запишите марку вашей стиральной машины и обратитесь за консультацией в ближайший сервис технического обслуживания. Возможно, за небольшое денежное вознаграждение они согласятся помочь, поделившись интересующей вас информацией.

Набор отверток

Без набора отверток вы просто не сможете добраться до вышедшей из строя детали и провести ее диагностику или замену. Для разборки стиральной машинки достаточно обычной и крестовой отвертки. В некоторых случаях могут понадобиться инструменты разных размеров, но чаще всего удается обойтись стандартными вариантами.

Набор гаечных и трубчатых ключей

Набор гаечных ключей необходим для того, чтобы вытащить старый нагреватель со своего места и заменить его новым изделием. Подойдет любой дешевый набор, в котором есть 5-6 ключей под разный диаметр.

Резиновый молоток

Понадобится, чтобы аккуратно выбить шпильку, которая крепит центральную часть нагревающего элемента к основанию стиральной машинки. Если резинового молотка нет, разрешается использовать обычный, только между молотком и шпилькой должна находиться какая-нибудь деревяшка. Она смягчит удары и не даст детали деформироваться. Удары должны быть аккуратными. Не стоит лупить молотком по детали со всей силы.

Клей-герметик

Клей-герметик понадобится для обработки нижней части корпуса водонагревающего прибора. Если этого не сделать, возможны протечки воды во время стирки, что приведет к повторной поломке стиральной машинки или короткому замыканию. Клей наносится на обезжиренную поверхность, с которой удалена вся влага и мусор.

Ремонтируем машинку самостоятельно

Эксплуатировать машинку с неисправным ТЭНом нельзя. Во-первых, при включении станет срабатывать система самодиагностики, выводя на дисплей или через индикацию светодиодов сигнал о случившейся поломке. Во-вторых, стирка при холодной воде не обеспечит удаление пятен. Лучше не тянуть, а приступить к ремонту.

Теперь пошаговая инструкция, как поменять нагревательный элемент в домашних условиях. Первым делом следует проверить, отключена ли стиралка от электричества. Далее перекрывается доступ к водопроводу и канализации. Третий шагом будет слив оставшейся в агрегате воды, так как при последующем ремонте отработанная жидкость может вытечь и попасть на контакты.

Сливается вода через мусорный фильтр:

• подцепляем технический люк отверткой и снимаем его;
• готовим тряпки и клеенку;
• подставляем под фильтр емкость для сбора воды;
• выкручиваем мусорный фильтр, действуя по часовой стрелке;
• собираем грязную воду.

Опустошенная машинка разворачивается и частично разбирается. Сначала после выкручивания удерживающих болтов снимается задняя стенка, а следом убирается приводной ремень. Как только доступ к нагревателю свободен, приступаем к диагностике:

• ищем под баком ТЭН;
• отсоединяем от «фишки» подведенную проводку;
• настраиваем мультиметр на режим «Сопротивление»;
• прикладываем щупы тестера к контактам нагревателя;
• оцениваем отобразившееся значение – в норме сопротивление должно колебаться в пределах 20-30 Ом.

Если мультиметр показал отличное от нормы значение, то необходима замена. Для этого демонтируем старый нагреватель: достаточно ослабить центральный болт, протолкнуть крепеж внутрь, поддеть основание ТЭНа отверткой и вынуть устройство

Важно действовать предельно аккуратно и не повредить резиновый уплотнитель, который отвечает за герметичность

Вынув нагревательный элемент, тщательно очищаем посадочное место. Дальше навинчиваем гайку на болт ТЭНа, обрабатываем резиновую прокладку смазкой, помещаем устройство в паз и фиксируем. На «финише» подключаем проводку.

Закончив ремонт, проверяем качество проделанной работы. Запускаем «холостую» стирку с нагреванием воды до 50-90 градусов и через 20 минут после старта прикладываем ладонь к дверце люка. Если стекло горячее, значит, замена нагревателя прошла успешно.

Устройство и принцип работы ТЭНа

ТЭН в стиральной машине, является элементом, производящим нагрев воды до необходимой температуры на различных программах стирки. В теплой или горячей воде, химические реагенты стирального порошка наилучшим образом вступают в реакцию с различными видами загрязнений, что приводит к качественной стирке белья. Для некоторых тканей предусматриваются режимы стирки только в холодной воде, поэтому ТЭН в таких случаях не включается в работу.

ТЭН для стиральной машины выглядит как изогнутая трубка, внутри которой, помещается нихромовая или фехралевая проволока. Пространство между стенками трубки и токопроводящей нитью заполняется диэлектриком, который обладает достаточной теплопроводимостью и стойкостью к высоким температурам.

Чаще всего используется электротехнический пераклаз (оксид магния). Трубка ТЭНа припаивается или приваривается к контактной площадке, на которую монтируются токоподводящие клеммы. Обычно контакты изготавливаются из медных пластинок под зажим. Длинна стержней и вид контактной площадки в стиральных машинах может быть разной, однако общее устройство и принцип работы одинаков.

При прохождении электрического тока по нити имеющей высокое сопротивление, происходит ее сильный нагрев. Тепло проходя через диэлектрический материал и металлическую трубку отдается в окружающую среду. В стиральной машинке такой средой является вода. В результате температура воды повышается до необходимого значения для определенной программы стирки, а после происходит отключение нагревательного элемента.

В бак, или в нагревательный элемент устанавливается специальный температурный датчик (термистор) который подает сигнал на управляющую плату при достижении необходимой температуры. Процессор обрабатывает сигнал и прерывает подачу напряжения на ТЭН. На процессор также приходит сигнал и от датчика уровня воды в баке (прессостат). Он сообщает центральному процессору о наличии воды в стиральном баке, а температурное реле о ее температуре. При необходимости управляющий процессор включает ТЭН. В стиральных машинах с электронным управлением за работу ТЭНа отвечает электронный модуль, в моделях с электромеханическим управлением программатор.

Сведения о методах измерений

Методика измерений на счетчики электрической энергии ЦЭ6803В приведена в Руководстве по эксплуатации САНТ.411152.101 РЭ (одно из исполнений).

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии ЦЭ6803В

1.    ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».

2.    ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».

3.    ТУ 4228-010-04697185-97 «Счетчики электрической энергии ЦЭ6803В. Технические условия».

Как заменить

Чтобы заменить нефункционирующий тэн на новый, потребуется:

1. Разобрать стиральную машинку, учитывая особенности ее конструкции.
2. Отключить проводку и проверить ее состояние при помощи тестера.
3. Произвести демонтаж.
4. Установить новый, исправный нагревательный элемент.
5. Собрать стиральную машинку в исходное состояние и проверить ее работоспособность.

Особенности конструкции и разборки различных моделей

В зависимости от производителя стиральной машины, используемой у вас дома, ее разборка может иметь некоторые нюансы, которые необходимо учитывать. Среди распространенных моделей, часто покупаемых в магазинах, выделяют бренды:

• Samsung;
• Ariston;
• LG;
• BOSH;
• Indesit.

Самсунг

Стиральные машинки от Samsung считаются одними из самых простых в разборке. Для работы с ними необходимо знать следующие вещи:

1. Нагревательный элемент, нуждающийся в замене, располагается под передней крышкой, внизу бака с водой. Доступ к нему ничем не закрыт, и добраться до него не составляет никаких проблем.
2. Отделение для загрузки стирального порошка крепится к конструкции при помощи 2 саморезов и, при необходимости, легко демонтируется.

Индезит

Оборудование, производимое компанией Indesit, также не отличается сложностью при разборке. Необходимо:

• минимальный набор инструментов;
• аккуратно отсоединить плату с проводами при демонтаже тэна;
• сам нагреватель находится очень удобно, для его демонтажа достаточно открутить заднюю крышку машинки.

Аристон

Замена нагревателя в Аристон не представляет для хозяев каких-либо проблем. Он расположен крайне удобно и практично. Проблемы возникают при выходе из строя подшипников, расположенных внутри бака.

LG

Бытовая техника от компании LG сконструирована не самым удобным способом и при ее разборке придется порядком повозиться. Алгоритм действий:

1. Сначала выкручиваются гайки, при помощи которых крепится крышка люка.
2. Как только гайки демонтированы – снимаем лицевую панель.
3. Следующим шагом идет выкручивание винта, при помощи которого осуществляется удержание хомутов, скрепляющих манжеты.
4. Тэн расположен под баком.
5. Чтобы снять бак, нужно сначала скрутить утяжелитель.

Бош

BOSH отличается простотой в разборке. Для демонтажа комплектующих, вышедших из строя в процессе эксплуатации, не потребуется особых инструментов или навыков. По заверениям специалистов, для полной разборки стиральной машинки достаточно иметь в наличии:

• крестовую отвертку;
• гаечный ключ.

Отключение проводки и проверка тестером

Перед отключением тэна от машинки в обязательном порядке сделайте следующее:

1. Отключите прибор от сети и перекройте воду.
2. Перед отсоединением проводов, ведущих к нагревателю, их расположение нужно запомнить или сфотографировать.
3. Проверка тестером проводится для определения состояния нагревателя. Если тестер показывает несколько Ом – прибор исправен. При определении тестером больших значений, начиная от 10 и выше, деталь можно смело выкидывать.

Демонтаж

Алгоритм действий при демонтаже может слегка отличаться, в зависимости от производителя агрегата, но, в целом, выглядит следующим образом:

1. Необходимо снять гайку, при помощи которой осуществляется крепеж тэна к корпусу.
2. Резиновым молотком аккуратно подбиваем шпильку.
3. Бережно достаем поврежденный элемент.
4. Проверяем его на работоспособность.

Установка нового элемента

Чтобы установить новый элемент, выполните следующую последовательность действий:

• устанавливаем нагреватель и затягиваем гайку на главном винте;
• подключаем электрические провода на те места, на которых они находились до демонтажа.

Обратная сборка и проверка

Чтобы совершить обратную сборку, устанавливаем скрученные с машинки детали в обратном порядке. Как только сборка завершена, делаем следующее:

1. Запускаем пробную стирку и тщательно наблюдаем, не появились ли где-нибудь протечки.
2. Проверяем, как нагревается вода.
3. Если все в порядке – ставим машинку на место.

Устройство и признаки поломки

Определить точную причину поломки стиральной машины для неподготовленного человека – задачка не из легких. Если сделать это не верно, то вы не только не почините сломавшийся прибор, но и навредите ему еще больше. К счастью для владельцев стиральных машинок, поломку тэна определить довольно легко, и его замена не составляет большого труда.

Сам нагревательный элемент представляет собой тонкую трубку, внутри которой проходит спираль. Под воздействием электрического тока тэн нагревается и повышает температуру воды до необходимых значений. Из-за постоянных перепадов температур и плохого качества воды нагревательный элемент быстро выходит из строя. Сигналом об этом служат следующие признаки:

• вода в стиральной машинке перестала нагреваться;
• на нагревательном элементе образовался толстый слой накипи.

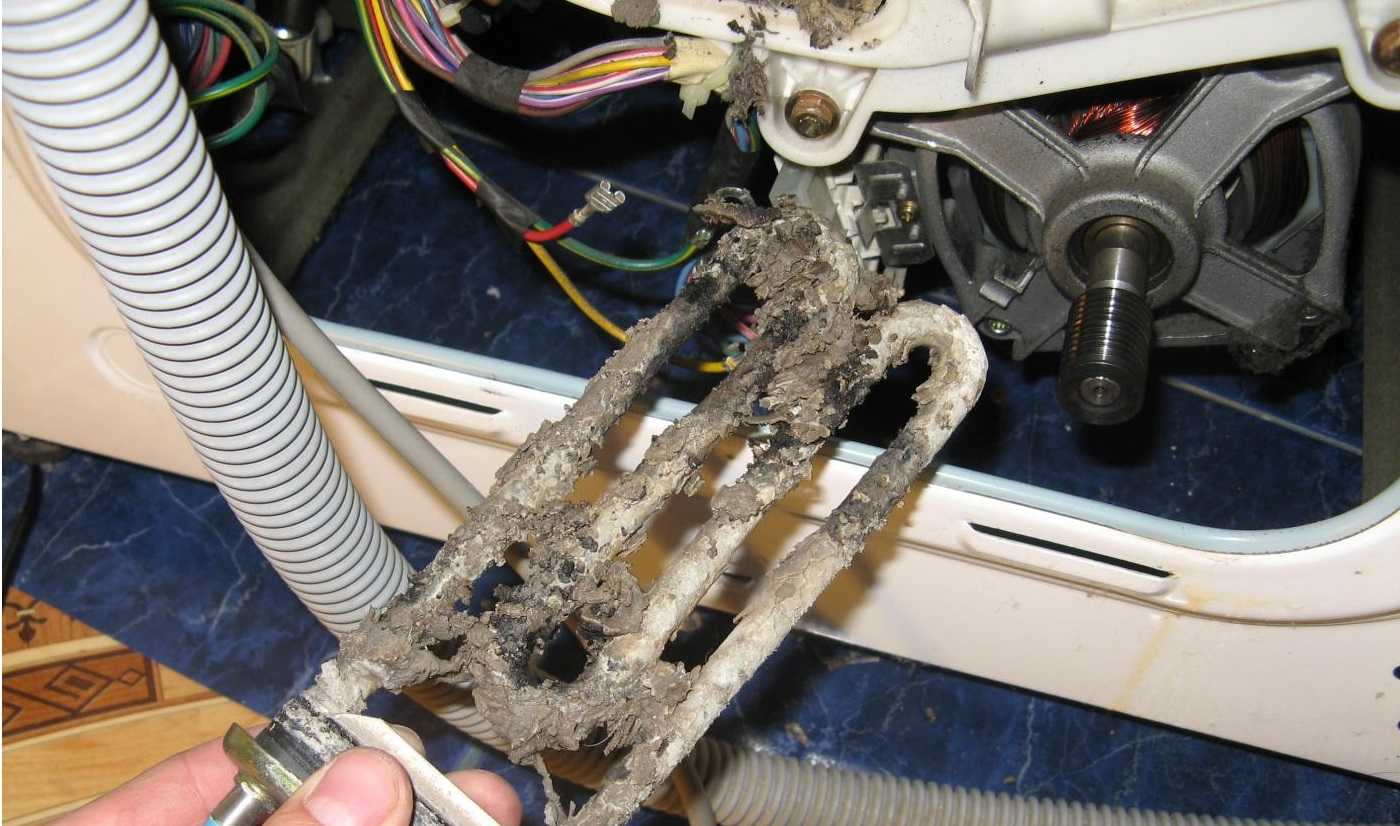

Толстый налет

Налет образуется из-за воды плохого качества, используемой во время стирки. В ней содержится много примесей, которые оседают на поверхности тэна в виде накипи. Это не позволяет ему выполнять необходимые функции в полном объеме, что приводит к скорой поломке. Определить образование налета можно визуально, разобрав стиральную машину.

Вода не греется

В случае, когда разобрать стиральную машинку для осмотра тэна не получается, обратите внимание на температуру воды во время стирки. Для этого необходимо:

• запустить стирку;
• подождать 10-15 минут;
• приложить руку к стеклу;
• если оно холодное – тэн перестал функционировать и требует замены.
