Расчет и изготовление антенны харченко для цифрового тв (dvb-t2) своими руками

Как сделать антенну Харченко для цифрового телевидения?

Изготовление не вызовет затруднений, поскольку для создания самодельной конструкции потребуется лишь проволока и паяльник. Но сказанное не означает, что самостоятельная пайка антенны не требует внимания. Перед подготовкой усилителя к работе придётся провести точные расчеты параметров, основанные на длине волн в той местности, где проживает телезритель. Также в отдельных случаях понадобится рефлектор, усиливающий сигнал. Теоретически, зрители способны обойтись без подобных дополнений, но для обеспечения бесперебойного стабильного приёма рекомендуется побеспокоиться о его создании.

Необходимые материалы и инструменты

Для создания биквадратной антенны понадобится:

• медная проволока 12 мм в диаметре (допускается использование проволоки из других металлов);
• паяльник (пайка, канифоль);
• антенный кабель, RF-штекер;
• линейка или рулетка.

В отдельных ситуациях используется:

• тонкая проволока;
• фломастер, бумага (для чертежа);
• калькулятор для проведения расчётов;
• изолента, клей;
• основа, к которой будет крепиться конструкция;
• наждачная бумага для зачистки мест пайки.

Использование иных инструментов зависит от желаний мастера, решившего сделать самодельную телеантенну.

Чертежи и схемы

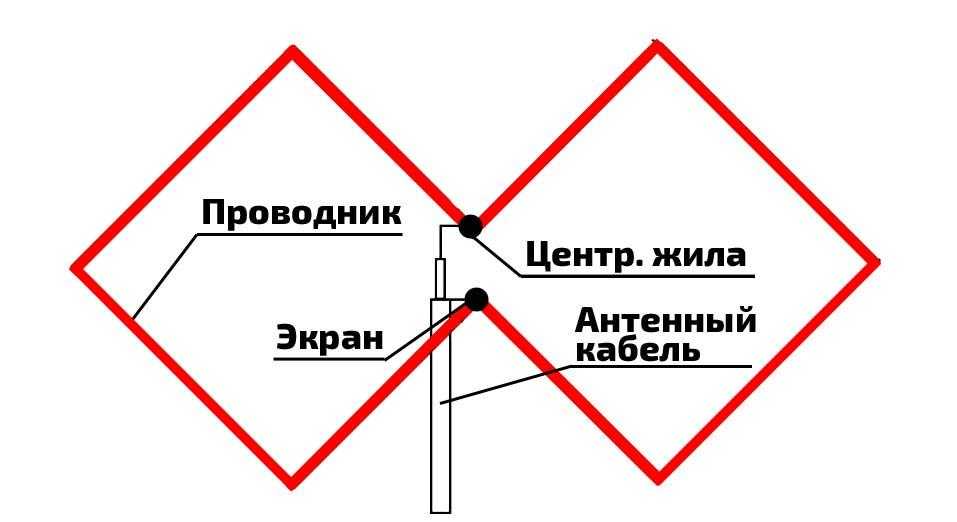

Чертёж готовой конструкции простой, поскольку состоит из двух ромбов, к которым крепится антенный кабель. Крепление находится на месте стыков ромбов на противоположных сторонах проволоки, поэтому путаницы не возникнет. Но желающим избежать ошибок мастерам стоит воспользоваться заранее припасённой бумагой: предварительно нарисовать схему. В результате останется согнуть проволоку в соответствии с чертежом, закрепив концы пайкой. Уверенные в собственных умениях личности могут обойтись без подготовительных процедур.

Ручной расчёт

Расчёт антенны Харченко для цифрового ТВ производится по формуле λ=c/F, где:

• λ – длина волны (периметр ромба);
• c – скорость света, равняющаяся 3×108 метров;
• F – частота.

Важно подчеркнуть, что правильные частоты зависят от региона, поэтому их требуется уточнять на месте. Если у Вас остались вопросы или есть жалобы — сообщите нам

Если у Вас остались вопросы или есть жалобы — сообщите нам

Вычислив периметр квадрата, остаётся узнать длину сторон и проволоки. Выяснить количество проволоки несложно, поскольку требуется создать 2 ромба. То есть, достаточно умножить полученный ранее результат на 2 (разрешается добавить пару сантиметров для запаса). Для вычисления размера сторон квадрата придётся поделить периметр на 4.

Калькулятор антенны Харченко

Сомневающимся в сделанных расчётах людям следует воспользоваться онлайн-калькулятором. Его использование потребует внесения базовых параметров приёма сигнала, после их указания вычисления произойдут автоматически. Нарисовать на основе полученных цифр точную схему несложно, достаточно немного терпения и аккуратности.

Сборка

Подготовив схему, следует переходить к сборке. Чтобы изготовить антенну Харченко для цифрового ТВ своими руками в домашних условиях, придётся:

1. согнуть проволоку в соответствии с проведёнными ранее расчётами (по чертежу);
2. спаять оказавшиеся рядом свободные концы (для удобства разрешается обмотать их тонкой проволокой);
3. припаять к антенне на месте ромбов кабель;
4. жила припаивается к середине проволоки, оплётка к спаянным ранее концам;
5. прикрепить к противоположному концу кабеля RF-штекер.

Для надёжности рекомендуется закрепить конструкцию клеем или изолентой, чтобы не допустить распадения телеантенны на части.

Изготовление рефлектора

В случае сложностей с трансляциями телезрителям понадобится дополнительной оборудование – рефлектор. Он представляет собой металлический лист или решётку, распложенную позади антенны. При его изготовлении требуется соблюдать 2 условия:

• расстояние между усилителем и телеантенной равняется 1/7 длины волны;
• площадь решётки превышает размер антенны на 20%.

Строгих требований к металлу, из которого состоит усилитель, не предусмотрено, поэтому подойдёт любой оказавшийся под рукой металлический лист или решётка.

Подключение и настройка

Для подключения ТВ достаточно вставить штекер в антенный разъём ресивера (телевизионной приставки) и найти в комнате место с наиболее стабильными уверенным приёмом. Дополнительно понадобится выбрать угол наклона антенны, поэтому следует подготовиться к тому, что процесс поиска сигнала отнимет время. Во время настройки нужно ориентироваться на индикаторы на телевизоре. Они помогут определить, насколько повысилось или понизилось качество приёма.

Антенна Харченко для 4g модема своими руками

Простым решением самодельного устройства может быть антенна Харченко для 3g модема, конструкция которой основана на проволочном биквадрате.

Требования к вибратору

Для изготовления антенны Харченко для 3g модема своими руками важно правильно выбрать проводник, из которого будет изготовлен вибратор, – это  ее основа

Вид металла

Для данных устройств применяют медные или алюминиевые детали. Поскольку биквадрат имеет малые размеры, а соединение деталей удобнее реализовывать посредством пайки, для антенны лучше подойдет медный провод.

Форма и площадь поперечного сечения

Рекомендуемые параметры провода – 2,3-2,5 мм диаметра, при этом верхняя граница является предпочтительной – в этом случае сигнал будет надежнее. Порой умельцы делают антенны из провода в 2 мм, но такое приемлемо не для любой местности. В большинстве случаев такой сигнал будет недостаточно надежным.

Основные размеры

Чтобы их рассчитать, нужно знать частоту и длину волны. Сторона квадрата должна быть равна 25% последней. Опираясь на эти габариты, из медной проволоки подготавливают биквадрат-восьмерку с соприкасающимися углами. Если нужна горизонтальная поляризация, конструкцию ставят стоймя, если вертикальная – в боковое положение.

Требования к кабелю для антенны Харченко

Подойдут изделия с сопротивлением от 50 до 80 Ом. Лучше выбрать вариант из меньшей части этого диапазона – так потери сигнала будут менее выраженными.

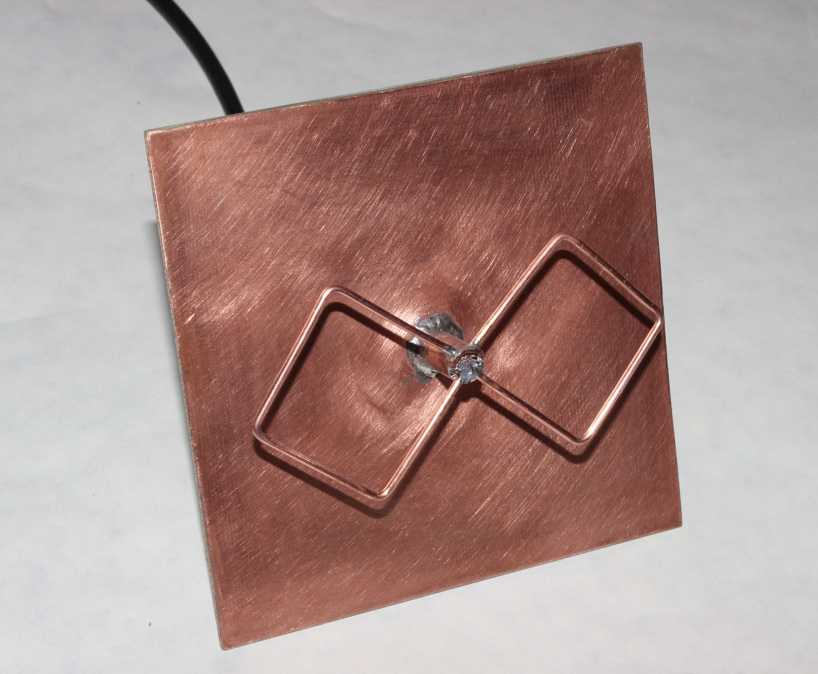

Особенности конструкции рефлектора

Для экранирования подойдет любая пластина из металла, будь то вырезанная из жестяного листа, алюминиевой посуды или фольгированного картона. Хорошо подойдет DVD-диск, закрепленный на торце крышки от газировки. Нужна регулировка удаленности отрезанием избытка толщины или установкой добавочных шайбочек.

Изготовление вибратора

Для максимальной симметричности проводок размечают маркером, ставят на него пассатижи и делают изгиб под прямым углом. Выверять изгиб нужно с помощью треугольника.

Подключение кабеля и рефлектора

В крышке сверлят дырку для провода, продевают его кончик и разделывают, обнажая основную жилу с экраном, залуживают и проводят пайку. Затем на вибратор натягивают крышечку, скрепив клеевым составом. Диск приклеивают к торцу крышки.

Способы передачи 3G сигнала с антенны на модем

Подготовленная конструкция реализует прием сигнала и направление его по соосному проводу. Теперь надо добиться того, чтобы модем его поймал.

Способ передачи информации по проводному каналу

Его реализация зависит от наличия разъема для соединения с внешней антенной.

Вариант №1

Кончики кабеля спаиваются с разъемом, и устройство подсоединяют через него. Потребуется припаять концы коаксиального кабеля ко второй половине разъема и через него подключать антенну.

Вариант №2

Разбирают кабель и спаивают центральную жилку с микросхемными компонентами. Без соответствующих компетенций операцию производить не рекомендуется.

Способ передачи информации по беспроводному каналу

Можно вырезать два электрода из консервной банки или листа фольги. Длина их может быть 7,5 см, а ширина – 4,5 и 2,7. Их спаивают с выходами соосного кабеля, и они направляют усиленную волну на модемную антенну. Обязательно нужно развести электродные компоненты на некоторое расстояние.

Упрощенная конструкция электродных концов

С модемной стороны кончик кабеля разделывают на 10 см, основную жилку обматывают вокруг корпуса. К экранной части припаивают загнутую жестяную полосу около 8 см. Когда антенна готова, модем вставляют в соответствующее гнездо компьютера и делают тест приема сигнала.

Конструкция Харченко

Необходимые инструмент и материалы

Мастеру для устройства Харченко понадобятся медный проводок длиной хотя бы 30 см, соосный кабель для подключения телевизора (1-2 м длиной), крышка от бутилированной воды, ненужный двд-диск (или кусок металлической пластины или фольги сопоставимого размера), паяльник, пассатижи, острый ножик, маркер и клей для пластмассовых изделий.

Простая самодельная антенна не потребует дорогостоящих ресурсов и увеличит скорость интернет-соединения. Такое решение весьма оправдано для использования на даче или в местности с трудностями связи.

Особенности конструкции антенны

Дециметровый вариант

Особенностью конструкции антенны Харченко является фиксированное соотношение между периметром каждого из ее двух квадратов и длиной принимаемых волн (они должны быть равны)

Для получения нужной напряженности наведенного поля также важно правильно подобрать диаметр провода рамки

Поскольку эфирное вещание ранее было ориентировано на метровый диапазон, для приема такого сигнала потребовался бы провод диаметром порядка 12 см. В этом случае зигзагообразная антенна получалась слишком громоздкой и неудобной в эксплуатации, а ее размеры не позволяли бы пользоваться ей в домашних условиях.

Второе свое рождение зигзагообразные антенны Харченко пережили в момент появления эфирного вещания в дециметровых диапазонах.

Дополнительная информация. Рассчитанная на приём ДМВ сигнала зигзагообразная антенна должна иметь фиксированные размеры, которые будут рассмотрены в следующих разделах.

Волновое сопротивление, на которое рассчитываются такие самодельные конструкции, составляет обычно порядка 50 Ом. Этот показатель, тем не менее, хорошо согласуется с типовой коаксиальной линией с соответствующим параметром, равным 50-ти (75-ти) Омам. Для расширения полосы пропускания телевизионного сигнала такая антенна изготавливалась не из простой проволоки, а из плоской медной или алюминиевой шины, отдельные части которой соединялись в биквадрат посредством заранее отобранных алюминиевых заклепок (фото ниже).

Изделие из шины на заклепке

В местах сочленения полос из меди антенна диапазона ДМВ дополнительно пропаивалась; при этом за ее длину принималось расстояние между заклепками. В тех случаях, когда с целью уверенного приема приходилось пользоваться стандартным антенным усилителем, разработчики обходились без второго квадрата (для уверенного приема достаточно было и одного).

Исполнение в стандарте DVB-T2

Цифровое вещание, обозначаемое стандартом «dvb t2», ведется, как известно, на частотах дециметрового диапазона, соответствующих ТВ каналам с 21 по 69-ый, с использованием формата «мультиплекс». Во многих городах России местные телевизионные станции постепенно переходят на формат вещания тв dvb, что вызывает определенный интерес к обеспечению его уверенного приема.

В связи с этим пользователь обязан знать, что самодельная конструкция для т2 должна иметь те же размеры, что и классическая антенна для дециметрового цифрового вещания.

Важно! Современные телевизионные приемники, в комплект которых входит антенна для цифрового сигнала, при близком расположении передающей станции могут ослаблять его. В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель

В особых ситуациях, когда передатчик для т2 диапазона находится совсем близко, при использовании старой рамочной конструкции придется либо полностью снять второй квадрат (или экран), либо выбрать менее чувствительный усилитель.

В качестве вариантов изготовления дцв конструкции можно выбрать следующие решения:

• Сделать совершенно новое приемное устройство для t2 своими руками;
• Попробовать соорудить комбинированную антенну, содержащую элемент в виде окружности из проволоки длиной 55,5 см (смотрите фото ниже);
• С ее помощью можно будет принимать все известные форматы (включая 3g мобильной связи).

Комбинированная антенна

Второй из этих способов изготовления антенны для цифровой связи подробно рассмотрен в следующем источнике https://elquanta.ru/antenna/kharchenko.html.

В том случае, когда нужно изготовить конструкцию для приема сигналов Интернета, включая каналы Bluetooth, WiFi (3g, 4g) или мобильной связи, работающие на сверхкоротких волнах, габариты такой антенны будут совсем миниатюрными.

Размеры антенны для 3g из-за высокой частоты будут ограничены длиной в 10 сантиметров, а все возможные разновидности самодельного изделия можно будет собирать, используя один и тот же чертеж.

Существенные различия, касающиеся всевозможных вариантов исполнения миниатюрной антенны (для Bluetooth или для сотового телефона), проявятся только в размерах самой приемной конструкции.

Порядок расчета в этом случае задается методикой использования конкретного сетевого ресурса (эти методики широко представлены в сети как для т2, так и для других форматов тв сигнала).

Необходимые материалы и инструменты

Антенну Харченко можно сделать практически из любого проводника. Различные умельцы используют как медный прут, так и шины прямоугольного сечения и даже стальную проволоку катанку. Широко применяется плоский алюминиевый провод без изоляции.

Достоинства именно такого материала очевидны:

• медь не подвержена коррозии;
• провод предлагает оптимальный баланс между мягкостью (легко гнуть) и сохранением формы сделанной фигуры;
• медь без проблем паяется, что будет особенно ценно для начинающих при закреплении концов кабеля.

Для изготовления антенны с дефлектором понадобится ряд простых инструментов и материалов. Краткий список необходимого выглядит так:

• проволока нужной длины и рекомендуемого сечения, характеристики определяются по результатам расчетов;
• планка из дерева для крепления дефлектора;
• небольшие отрезки изолирующего материала (можно куски деревянной планки) для размещения приемного контура на расстоянии от дефлектора;
• плоскогубцы или тиски для изгибания проволоки, молоток;
• изолента;
• паяльник, олово, флюс;
• ножовка по металлу или ножницы.

Для подключения к телевизору потребуется кабель достаточной длины и один F-коннектор.

Делаем биквадратную антенну в домашних условиях

Самодельная антенна собирается за 30-40 минут. К тому же элементы конструкции изготавливаются из самых обычных материалов, которые с большой долей вероятности уже есть у вас дома или в гараже.

Необходимые материалы и инструменты

Основные материалы:

• медный провод сечением 1,5–5 миллиметров, длиной около метра;
• обычный антенный провод (коаксиальный), 3–5 метров;
• паяльник, соответственно, припой и канифоль;
• штекер для телевизора;
• напильник или наждачная бумага для зачистки провода;
• рулетка или линейка;
• маркер либо фломастер.

Дополнительные материалы, которые могут понадобиться:

• основа для антенны (например, деревянная рейка);
• клей;
• изоляционная лента.

Ручной расчет

Размеры антенны Харченко напрямую зависят от диапазона принимаемых частот.

Пример:

В Москве вещание 1 мультиплекса идет частоте 546 МГц (ТВК 30), 2-ого — на 498 МГц (ТВК 24 ). Я хочу принимать оба пакета, поэтому беру среднее значение:

(546 + 498)/2 = 522 МГц.

1. Вычисляем длину волны по формуле:λ = с/F, где: λ — длина волны; с — скорость света (3×108 м/с); F — частота.
2. Подставляем значения:λ = 300/522 ≈ 0,5747 м = 57,47 см.

Можно использовать полученную величину, но для практического применения она может оказаться слишком большой. Мы имеем право взять ровно половину или четверть длины волны:

λ/2 = 0,5747/2 ≈ 0,287 м = 28,7 см.

λ/4 = 0,4918/4 ≈ 0,143 м = 14,3 см.

Зная длину волны, производится расчет размеров рамки. На примере значения 575 мм получаем следующее:

• длина внешней стороны ромба:  575/4 = 143,75 мм;
• общая длина проволоки – 1150 мм.

Калькулятор антенны Харченко

Можно поступить проще: рассчитать все параметры с помощью онлайн-калькулятора. Алгоритм его работы аналогичен представленному выше, действие всех формул автоматизировано. На выходе получится готовый чертеж с размерами «двойного квадрата».

Калькулятор не помещается в окно полностью, поэтому прокручивайте голубое окно вверх-вниз, вправо-влево, чтобы заполнить все поля.

Сборка

1. Возьмите проволоку. Для антенны подойдет только медь (алюминий или другой металл надежно спаять не получится, а от качества соединения контактов будет зависеть чистота принимаемого сигнала).
2. С помощью линейки и маркера отметьте 8 одинаковых отрезков, длину которых (L1) вы рассчитали на калькуляторе.
3. На чистом листе бумаги нарисуйте шаблон будущей рамки телеантенны, соблюдая вычисленные размеры.
4. Согните проволоку по отметкам, ориентируясь на шаблон. Должна получится ровная восьмерка с углами 90°.
5. Используя напильник или наждачную бумагу, зачистите края проволоки и место сгиба граней, а затем зафиксируйте свободные концы тонкой медной проволокой.
6. Спаяйте концы между собой.
7. Возьмите антенный провод, оголите его примерно на 2 см для и припаяйте к рамке антенны: центральная жила на один сгиб, экран — на второй. На другой конец кабеля установите RF-штекер.
8. Заизолируйте все места пайки. Можно использовать силиконовый герметик или простую изоленту.

Настройка

После сборки включите телевизор и выполните поиск цифровых каналов. Если у вас приставка — запустите автопоиск на ней. Дальше анализируйте:

• Прием сигнала хорошего качества. Можно закрепить полученную рамку на любую поверхность при помощи клея или жидких гвоздей. Кабель тоже нужно зафиксировать, чтобы не нарушать слабое место пайки.
• Качество принимаемого сигнала недостаточно хорошее. Попробуйте переместить антенну: меняйте вертикальные и горизонтальные углы наклона. Если это не помогает, то нужно усилить принимаемый сигнал, используя рефлектор.

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по изготовлению антенны Харченко.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

1. По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
2. Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
3. Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

Преимущества:

• Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
• Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

Недостатки:

• Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
• Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Антенна Харченко для модема

В настоящее время многие пользователи стремятся увеличить скорость своего мобильного интернета. Особенно остро эта проблема стоит перед теми, кто проживает на значительном удалении от базовой станции, пользуясь интернетом на очень низкой скорости. В таких ситуациях наилучшим выходом из положения становится антенна Харченко для 3g модема своими руками, которую достаточно легко изготовить в домашних условиях.

Эта рамочная конструкция известна как ДМВ антенна еще с 60-х годов прошлого века. Она имеет зигзагообразную рамочную конфигурацию, благодаря которой устройство становится очень эффективным.

Система состоит из двух квадратных элементов. Для того чтобы сделать расчет антенны для 3g модема на частоту 2100 МГц, размер каждой стороны квадрата должен составлять 53 мм. Вся конструкция выполняется в виде сцепленной структуры, включающей в себя две ромбовидные фигуры с внутренними углами 1200. Это делается с целью снижения внутреннего сопротивления устройства. Соединение ромбов осуществляется между собой методом пайки. Сюда же в дальнейшем припаивается кабель высокой частоты.

Более точные данные можно получить, используя онлайн калькулятор для расчета антенны Харченко, в который достаточно всего лишь ввести необходимые исходные данные.

Для повышения эффективности прибор может использоваться совместно с рефлектором. Обычно эта деталь является металлической пластиной, а наиболее подходящим материалом для ее изготовления служит фольгированный текстолит. В данном случае антенны включает в себя определение расстояния между приемным устройством и рефлектором. После расчетов и заготовки материалов, может быть изготовлена антенна Харченко для модема своими руками.

Соединение деталей между собой осуществляется с помощью термоклея. Зафиксировать нужное расстояние между элементами можно с помощью какого-либо предмета с наиболее подходящими размерами. Затем выполняется подключение антенны к устройству. Поскольку в модемах отсутствуют разъемы для подключения внешних антенн, они просто обматываются проволокой, которая затем соединяется через кабель с приемным устройством. В случае необходимости, по такой же схеме может быть изготовлена антенна Харченко для 4g модема.

По окончании сборки, на противоположном конце кабеля, который будет соединяться с модемом, нужно собрать так называемое устройство согласования, предусмотренное специально для таких приборов. Для этой цели используется медная фольга, такая же, как в печатных платах. Выполняемый расчет антенны для 4g модема такой же, как и в предыдущем варианте.

При наличии разъема для внешней антенны, подключение кабеля осуществляется с помощью специального переходника. После всех соединений, антенна для модема считается готовой к использованию. Настройка приема сигнала для 4g выполняется экспериментально, путем медленного поворота конструкции вокруг оси до получения наиболее четкого сигнала. Качество сигнала определяется количеством черточек на значке, отображаемом на компьютере или мобильном телефоне.

Пошаговая инструкция по сборке антенны своими руками

Для изготовления предпочтительней использовать провод или проволоку, выполненные из меди, поскольку этот материал прочнее алюминия, лучше подходит для пайки и хорошо гнется. Для удобства можно набросать на бумаге схематический чертеж, соответствующий по размеру готовой антенне, чтобы в процессе сгибания проволоки сверять длину сторон для соблюдения симметрии. В качестве отражающего экрана применяется CD или DVD-диск, поскольку величина готовых вибраторов будет достаточно маленькой для того, чтобы не выходить за края диска.

Для модема

Алгоритм сборки:

1. С помощью пассатижей из проволоки выгибается зигзагообразная фигура в виде 2 ромбов. Величина внутренних углов может быть 90° или 120°. Длина каждой из сторон рассчитывается по формуле, приведенной выше. В месте, где один квадрат переходит в другой, нужно оставить небольшое расстояние между вершинами прилежащих друг к другу углов.
2. Пайкой замыкаются свободные концы проволоки и биквадраты соединяются в монолитную конструкцию. Перед этим необходимо убедиться, что заготовка имеет ровную, выполненную без искривлений плоскость.
3. Внешняя изоляция отрезка коаксиального кабеля зачищается, достаются центральная жила, защищенная диэлектриком, и экран в виде оплетки, которую для удобства пайки скручивают. Жилу и оплетку нужно облудить и припаять к углам ромбовидных ячеек, между которыми оставили небольшой зазор. К одному из углов припаивается центральная жила, ко второму — оплетка.
4. Чтобы согласовать волновое сопротивление, коаксиальный кабель укладывается на одну или две стороны квадрата и фиксируется на ней изолентой.
5. В крышке от бутылки проделывается отверстие, через которое протягивается кабель. Для надежной фиксации собранный контур можно закрепить с помощью клея.
6. Через отверстие в диске проводится коаксиальный кабель, для надежной фиксации клеем крышка крепится к поверхности диска. В этом варианте конструкции между рефлектором и вибраторами нет электрического контакта.

Для цифрового ТВ

Способом, описанным ниже, можно собрать антенну, работающую на один мультиплекс. Он представляет собой объединение в единый цифровой пакет нескольких телевизионных каналов.

Порядок действий:

1. Сборка биквадратов для приема сигнала цифрового ТВ осуществляется по той же схеме, что и для модема, повторяя первые 4 шага инструкции.
2. В качестве рефлектора в данной конфигурации используется металлическая пластина, в центре нее делается отверстие, через которое будет заходить коаксиальный кабель.
3. Для соединения собранного контура с экраном их располагают на рассчитанном заранее расстоянии друг от друга так, чтобы вибраторы помещались внутри плоскости рефлектора. С помощью кронштейнов или пластин биквадраты крепятся с 2 сторон к металлической пластине. Если крепежные элементы выполнены из металла, то в таком случае между составными частями антенны будет возникать электрический контакт.
4. Второй конец коаксиального кабеля зачищается, оплетка экрана скручивается и обрезается так, чтобы она была короче границы изоляции центральной жилы во избежание замыкания между ними. К этому отрезку кабеля припаивается штекер для подключения следующим образом: центральный контакт штекера припоем соединяют с луженой центральной жилой, оплетка скручивается, лудится и припаивается к контакту заземления штекера.

Широкополосная зигзагообразная антенна.

Для телефона

Первые 3 этапа сборки антенны для телефона повторяют последовательность действий при изготовлении таковой для модема. Но поскольку конструкция получается миниатюрной, в этом варианте исполнения не будет монтироваться рефлектор.
