Подбор и установка терморегулятора для инфракрасного теплого пола

Подключение токоведущих проводов к медной шине теплого пола

Самым ненадежным местом в системе теплого пола является точка присоединения шин к проводам. Серьезность вопроса заключается в том, что после монтажа полового покрытия добраться до места соединения в случае плохого контакта без демонтажа пола невозможно.

Для подсоединения подводящих проводов кабеля к медным шинам рекомендуются специальные клеммы-клипсы, показанные на фотографии.

Одна половина плоскости клипсы заводится в зазор между медной пластиной и пленкой, а затем с помощью плоскогубцев стороны клипсы сжимается. Острые выступы врезаются в медь и таким образом обеспечивают контакт. Провод обжимается в цилиндрической части клипсы.

Теоретически контакт, при качественной обжимке получается достаточно надежным. Но так как механическим путем соединены металлы, имеющие разный коэффициент линейного расширения, со временем между контактируемыми поверхностями в результате колебаний температуры может образоваться зазор и пол перестанет нагреваться.

Как присоединить провода к медным шинам пленочного теплого пола пайкой

Ко мне обратился друг, который планировал сделать теплый пленочный пол под ламинат. Ему ранее пришлось столкнуться с плохим контактом в месте подключения провода с греющим кабелем под плиткой керамогранита, и на этот раз он решил выполнить соединение со сто процентной гарантией.

Как известно, самым надежным видом соединения медных проводов является пайка мягким припоем. Провод и электрическая шина в пленочном нагревателе сделаны из меди, поэтому было принято решение соединить их методом пайки.

Перед покупкой теплого пола были выполнены расчеты его площади и разрезка с помощью обыкновенных ножниц рулона на отрезки нужной длины. На местах, разрешенных для резки обычно нанесена маркировка в виде раскрытых ножниц.

Для исключения повреждения пленки инструментами на рабочем столе, он был покрыт мягкой тканью.

Чтобы пленочный рулон не раскручивался при выполнении работы, он был с двух торцов зафиксирован с помощью радиолюбительских крокодилов, можно воспользоваться и прищепками для белья.

Первое, что необходимо сделать, это определить, с какой стороны пленка не приклеена к медной шине. Это легко сделать с помощью шила, иголки или острия ножа.

Далее концом паяльника, не извлекая шила, проплавить пленку, как показано на фотографии. Проплавленный по периметру прямоугольник пленки сам приподнимется. Паяльником также разглаживаются выступы пластика по шву.

Открытый участок медной шины покрывается спирто-канифольным флюсом. Но лучше использовать более сильный флюс, чтобы уменьшить время лужения шины. Поэтому я применил универсальный флюс ФИМ.

Так как шина тонкая и имеет малую массу, то при прикосновении жалом паяльника в течение менее секунды, припой мгновенно растекся по поверхности меди.

Для припайки предварительно очищенный от изоляции и залуженный конец медного провода прижимается к шине и прогревается паяльником не более секунды. В результате получилось надежное соединение, гарантирующее контакт на протяжении всего срока службы теплого пола.

При пайке провода под пленку нужно подложить деревяшку, чтобы от шины не отводилось тепло, и разогретая пленка под ней не прилипла к поверхности подкладки.

Чтобы припаянные провода случайно не оторвались вместе с шиной при транспортировке пленочного теплого пола они были зафиксированы скотчем. Теперь осталось на пленку только уложить ламинат.

Виды и принципы работы

Терморегуляторы различных механизмов отопления имеют разные механизмы автоуправления.

Для водяных полов:

Двухходовой клапан.
Трехходовой клапан.

Разновидности терморегуляторов:

Цифровой. Особенность функционирования схожа с электронно-механическим термостатом. Отличительной особенностью является способность задавать температурный режим в электродатчике. Электромеханизм оборудован сенсорной панелью, куда выводится информация.

По количеству каналов управления терморегулятор бывает:

Двухзонный, который функционирует единовременно на двух участках системы отопления.
Одноканальный – обработка спецсигнала с одного датчика.

По способу монтирования:

Внутренний (встроенный).
Внешний (выносной, накладной).

На данный момент выпускается много разновидностей теплых полов с нагревательными элементами, наиболее распространенными среди них являются:

Резистивный кабель. Бывает двухжильный и одножильный.

Фазировка на терморегуляторе

Частый вопрос – есть ли разница, куда на терморегуляторе подключать фазу, а куда ноль?

Да, есть. На логику работы устройства это не влияет, а вот на безопасность еще как.

Если перепутаете фазу и ноль, то при отключении термостата разрываться будет не фазный проводник, а нулевой. Таким образом, фаза будет постоянно присутствовать на кабеле теплого пола, что естественно не безопасно.

В тех устройствах, которые на корпусе имеют отдельный выключатель, при его нажатии происходит разрыв сразу двух проводников, и фазы, и ноля. Но это в ручном режиме отключения, и то не во всех моделях.

Зачастую ноль через свою дорожку подается напрямую. Зашел на клемму и тут же ушел на теплый пол.

При этом сам переключатель отвечает лишь за разрыв подачи питания на плату управления. При автоматическом срабатывании от датчика, всегда разрывается только один провод.

Подбор необходимых материалов

Главное выбирать качественные материалы. Ниже рассмотрены основные принципы выбора.

Подложка

Подложка — полимерный материал, укладываемый между черновым полом и нагревательной пленкой. Служит для предотвращения контакта инфракрасной пленки с черновым бетонным полом, предотвращает теплопотери, отражает испускаемые графитовыми полосами инфракрасные лучи.

Пенофол

В качестве подложке при монтаже инфракрасных полов используют фольгированный с одной стороны пенофол толщиной 3-4 мм.

Важно! При укладке теплых полов не допустимо использование подложки с отражающей поверхностью из алюминиевой или другой металлической фольги

Термопленка

При выборе термопленки учитывают такую ее характеристику как максимальная потребляемая (пиковая) мощность:

от 110 до 160 Вт/м.кв — пленочные нагреватели с такой мощностью применяют для обогрева небольших по площади помещений с чистовыми полами из линолеума, ламината, ковролина;
от 160 до 220 Вт/м.кв. — такая термопленка применяется для обогрева просторных помещений, офисов, небольших цехов. Укладывают ее под полы из керамической плитки, керамогранита;
более 220 Вт/м.кв — нагревательная пленка с такой мощностью используется для обогрева больших производственных помещений, теплиц, складов.

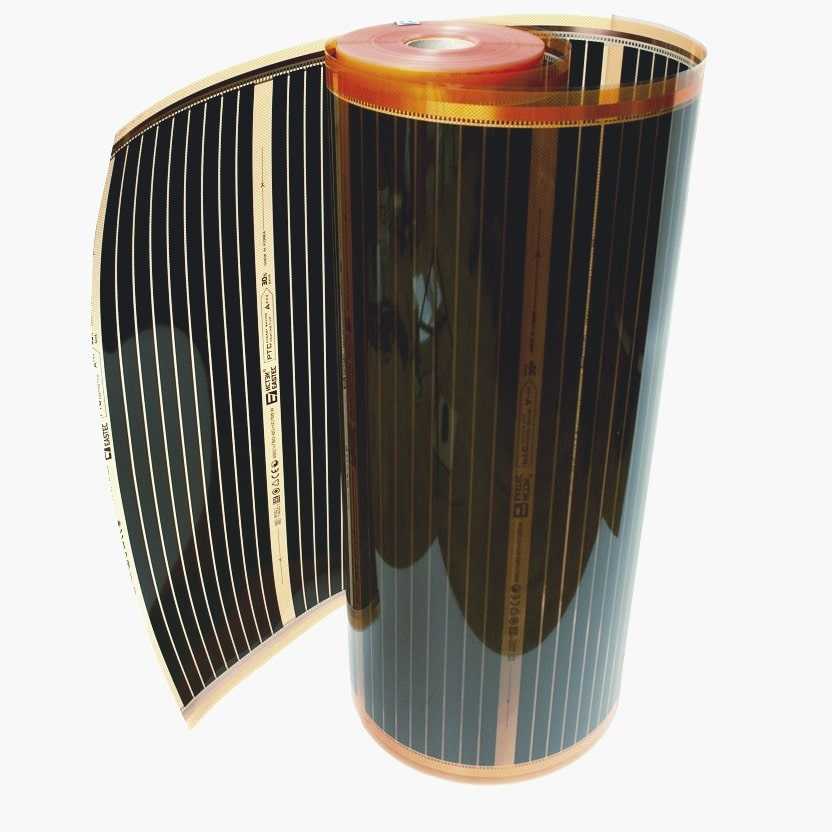

Рулон с термопленкой

Управляющие элементы

Для удобства регулировки температурного фона внутри отапливаемого инфракрасным теплым полом помещения его подключают к электронному программируемому термостату. Такое устройство позволяет очень точно задавать и поддерживать температуру в помещении, имеет удобный интерфейс в виде большого жидкокристаллического дисплей, сенсорное или кнопочное управления нагревом.

Защитное покрытие

При монтаже инфракрасной нагревательной пленки под ковролин, ламинат, линолеум, керамическую плитку ее обязательно защищают от механических повреждений с помощью таких укладываемых поверх нее материалов как:

полиэтиленовая пленка;
стеновой гипсокартон толщиной 9 мм;
фанера толщиной 8-10 мм;

Важно! В помещениях с высокой влажностью вместо обычного гипсокартона или фанеры используют их влагостойкие аналоги

Проводка

Для подключения нагревательных полос к термостату применяют многопроволочные двухжильные медные кабели с поливинилхлоридной изоляцией.

Подбор сечения кабеля производится с учетом максимальной мощности всей укладываемой нагревательной пленки.

Алгоритм подбора кабеля очень прост и состоит из 2 шагов:

Умножив пиковую мощность 1 квадратного метра термопленки на ее площадь находят общую мощность теплого пола.
По специальным таблицам в нормативных документах (ГОСТ 16442-80, ПЭУ-7) подбирают сечение питающего кабеля для найденной нагрузки (общей мощности теплого пола).

Например, для подключения термопленки площадью 20 м.кв имеющей максимальную мощность 150 Вт/м.кв (3 кВт суммарная мощность) применяют кабели с сечением не менее 2,5 мм.кв.

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Как все работает

Саму технологию греющего пола едва ли можно считать новой. Долгое время применялись водяные и электрические системы теплого пола. В первом варианте для нагрева использовался электрокабель, установленном под полом, во втором – движущийся под отделочным покрытием теплоноситель (обычно вода).

Конструкция инфракрасного пленочного пола

Стандартный комплект плёночного пола

Оба варианта имеют свои недостатки и трудности в установке, чего нельзя сказать о современном пленочном поле. Он отличается тем, что обогревает помещение посредством инфракрасных лучей, благодаря чему предметы нагреваются и распространяют тепло в воздухе.

Схема работы инфракрасного теплого пола

Инфракрасный пленочный пол

Работает система следующим образом: по медным кабелям с серебряным напылением (оно предотвращает подгорание) подается напряжение, а упомянутая паста преобразует его в ИК излучение. Характерно, что подключение такой конструкции осуществляется исключительно через терморегулятор.

инфракрасный теплый пол heat plus

Таблица. Характеристики ИК теплого пола.

Характеристики теплого пленочного пола	Значение
Мощность	от 0 до 220 Вт/кв.м
Ширина покрытия	500 мм (110 Вт./м.п.); 600мм (134Вт/м.п.); 800 мм (180 Вт./м.п.) и 1000 мм (220 Вт/м.п.),500мм (200Вт/м.п.)-для ИК-сауны
Максимальная температура на поверхности плёнки	60°С
КПД	на 10-15% выше КПД нагревателей металлической группы

Сравнительная таблица характеристик разных систем теплого пола

Тепло идёт за счёт инфракрасного излучения. Его создаёт графитовое напыление, через который проходит электрический ток. Это нехитрое устройство не требует какой-то особой тепло стяжки, как при обычном электроподогреве. Отдавать тепло помещению будет напольное покрытие.

Жители домов и квартир, которые пользовались таким способом обогрева, отмечают его схожесть с естественным солнечным теплом.

Достоинства и недостатки

Укладка петель теплого пола одиночным змеевиком

К основным достоинствам водяного пола можно отнести его надежность и долговечность. К тому же – малый расход электроэнергии. Но в то же время такой пол сложно монтировать, а необходимость подключения к водоснабжению снижает, а то и полностью исключает возможность его установки на последних этажах зданий. Дело в том, что уровень пола ниже уровня системы водоснабжения. Поэтому, чтобы вода в полу была постоянной температуры, ее нужно сбрасывать в систему водоснабжения и получать новую порцию.

Укладка петель теплого пола одиночным змеевиком

Укладка петель теплого пола спиралью

Для этого ставится насос, который и будет возвращать воду из труб пола в систему. Для правильного функционирования пола необходимо, чтобы в общедомовой системе поддерживалось стабильное давление, и сопряжение пола с системой было точным. То есть мощность нагнетающего насоса должна быть подобрана правильно и работать он должен бесперебойно.

Комплект водяного теплого пола

Инфракрасный теплый пол потребляемая мощность

Необходимая мощность кабеля определяется умножением мощности требуемой для получения нужной степени обогрева на свободную площадь. Например, для кухни требуется мощность не меньше 160 Вт. Площадь кухни 10 квадратов. 4 из них под мебелью. Следовательно, получается, что 160 нужно умножить на 6 кв. метров свободной площади, то есть результатом будет число 960. И термокабель выбирается с максимально близким показателем мощности 1020 Вт.

Таблица расчета расхода электроэнергии ИК пола на дом 166 квадратных метров:

Саморегулирующийся стержневой ИК мат защищен от запирания системы и перегрева. Поэтому площадь обогрева равна площади помещения. А мощность регулируется наличием терморегулятора с ручным управлением либо необходимыми настройками в зависимости от потребностей в тепле. Так удается экономить до 35 процентов на оплате электричества.

Монтаж инфракрасного теплого пола под ламинат

Возможно заказать укладку инфракрасного тёплого пола под ламинат у профессиональных мастеров, но технология монтажа данного отопительного устройства проста, поэтому его можно устанавливать самим. Предварительно лучше посмотреть видео в интернете, о том, как сделать тёплый инфракрасный обогрев под ламинат на бетонный пол.

До начало работ нужно подготовить схему расположения греющей плёнки, обозначить участки фиксации регулятора и температурного датчика. Требуется также рассчитать данные по мощности устройства.

Материалы и инструменты

Чтобы смонтировать тёплый ИК пол под ламинат, надо запостись:

комплектом инфракрасной системы, в него входит плёнка, крепления, провода, изоляция, контактные клипсы;
термодатчиком;
терморегулятором;
подложкой с фольгированным слоем;
полиэтиленовой плёнкой;
изолентой;
строительным скотчем;
ножницами;
пассатижами и рулеткой.

Подготовка места для терморегулятора

Терморегулятор крепится к стене. Для его коробки и проводов которые идут к полу лучше продолбить штробы. Это позволит скрыть все коммуникации, и не пострадает дизайн комнаты.

Если не хочется продалбливать выемки, то провода можно спрятать в пластиковый желоб, который крепится к стене.

Выравнивание

На первом этапе требуется выравнять черновое основание. Для этого старое покрытие убирается, поверхность очищается от грязи. При наличии на плите перекрытия мелких ям, их можно просто заделать цементным раствором, предварительно прогрунтовав бетонное покрытие.

Если основанием выступает не бетонный пол, а деревянный, и он неровный, укладываются листы фанеры.

Монтаж подложки

В качестве подложки под плёнку, используется фольгированный материал толщиной 2 — 3 мм, который отражает тепловое излучение. Такое покрытие существенно снижает потери тепла через основание, увеличивает эффективность системы.

Подложка стелиться в притык к стенам по всей комнате, фольгированной стороной вверх. Полосы кладутся встык. Чтобы изделие не смещалось, к основе оно крепится двухсторонним скотчем.

В материале нужно сделать прорези для размещения датчика, проводов и клемм, они не должны выпирать на поверхности.

Прежде чем укладывать плёнку, рекомендовано застелить основание гидроизоляционным материалом — полиэтиленом.

Укладка термопленки

Сначала, на подложке отмечаются места расположения плёнки согласно составленной схеме. Затем подготавливаются полосы нужной длины, они не должны быть больше 8 метров. Резать изделие можно только по специальным линиям.

В местах срезов, не задействованные контакты следует изолировать, для этого применяется битумный скотч.

Стелится плёнка медными полосами вниз, хотя есть модели, которые укладываются наоборот, поэтому предварительно надо прочитать инструкцию производителя.

Подключение пола

Для подключения плёнки к питанию потребуется гибкий кабель имеющий негорючую изоляцию. Сечение провода выбирается в зависимости от мощности системы. К термостату кабель подсоединяется согласно приложенной документации, где канал L должен соответствовать проводу фазы, а N нулю.

Пошаговая инструкция по подключению выглядит следующим образом:

Сначала на медные полосы плёнки устанавливаются клеммы. Одна часть размещается внутри плёнки, другая снаружи.

Затем контакт фиксируется плоскогубцами.

К клипсам подсоединяются зачищенные провода, которые зажимаются.

Клеммы изолируются битумным скотчем.

Все кабели выводятся к термостату, и подсоединяются к нему.

Подключение датчика

Датчик устанавливается на черной графитовой полосе плёнки в запланированном месте, фиксируется на скотч. Он и ведущие от него провода к термостату помещаются в проделанные заранее пазы в подложке в гофро трубе. Кабель от датчика также подсоединяется к терморегулятору.

Подключение терморегулятора

На запланированном месте устанавливается регулятор. Запитывается термостат при помощи УЗО — специальное защитное устройство. Нельзя допускать скручивание проводов, в этих местах может произойти перегрев.

Рекомендовано заземлять систему, это гарантирует полную безопасность при использовании.

После полного подключения устройства необходимо обязательно проверить его в работе.

Материалы и порядок монтажа

Наиболее распространен теплый пол по «мокрой» технологии. Его структуру и требуемый материал рассмотрим более подробно.

Работу начинают с выравнивания, так как утеплитель может укладываться только на ровную поверхность. Игнорирование этого слоя проведет к большим затратам на обогрев. В первую очередь требуется черновая стяжка.

Порядок монтажа:

Раскладка по всему периметру демпферной ленты – теплоизоляционный материал толщиной до 1 см. Она требуется для предотвращения теплопотерь и компенсации температурного расширения. Используют специальную ленту или другой утеплитель аналогичной толщины.
Укладка теплоизолирующего материала на черновую стяжку. Толщина слоя зависит от региона, вида утеплителя, материала фундамента, организации чернового пола. Расчет ведется индивидуально по каждому случаю.

Армирующая сетка, шаг 5 см. К ней следует привязать трубы пластиковыми хомутами или проволокой. При использовании пенополистирола армирование можно исключить. Крепление происходит непосредственно к листам специальными скобами.
Установка маяков и заливка стяжки. Толщина слоя — от 3 см над внешней поверхности трубы.
Укладка чистового покрытия. Применяют любой тип покрытия, совместимого с теплым полом.

Трубы и схемы укладки

Главным элементом системы являются трубы. Они могут быть полимерные или металлопластиковые. Важная их особенность – длительный срок эксплуатации и хорошая гибкость. Основной недостаток – высокая теплопроводность. Более низкое значение этого показателя у новых гофрированных труб, выполненных из нержавеющей стали. Они так же хорошо гнуться и стоят не дороже своих предшественников, но из-за малой известности многие игнорируют их.

Диаметр труб определяют характеристики пола, находится он в пределе 16-20 мм. Существуют различные схемы укладки (спираль, змейка), которые учитывают особенности помещения.

Змейка является наиболее простым методом укладки, но к концу контура теплоноситель успевает остыть и незначительно греет поверхность. Так как самым теплым местом будет зона поступления теплоносителя, то укладку начинают с холодной зоны возле двери или окна.

Описанного недостатка лишены двойная змейка, спираль, но их укладка сложнее. Перед работой следует все прочертить на бумаге, чтобы не путаться в схеме.

Коллектор

Коллектор необходим для регулировки работы. Выбирать следует модель с нужным количеством выходов, чтобы подключить все элементы. Самый дешевый вариант – коллектор с запорным клапаном. Однако отсутствие регулировки часто снижает эффективность роботы теплого пола. В более дорогих моделей предусмотрены дополнительные клапаны для контроля рабочих параметров пола. Некоторые коллекторы имеют предварительный смеситель и сервоприводы. Первый требуется для регулировки параметра теплоносителя, а второй – для автоматизации процесса отопления.

Коллектор монтируют в специальный ящик из оцинкованной стали. Установка происходит на определенной высоте, обеспечивающей дальнейший подвод нужных трубопроводов.

Теплоизоляционная подложка

Основание под укладку труб следует подготовить. Используют теплоизоляционную подложку:

с фольгированным покрытием (пенофол) для обеспечения дополнительного утепления перекрытия;
пенополистирольные плиты, которые повысят долговечность полимера.

минеральные утеплители используют поверх грунта и если нижнее помещение не отапливают.

Теплоизоляционная положка должна быть определенной толщины и иметь требуемое сопротивление к теплопередаче.

Стяжка

Для стяжки подойдет обычный раствор из портландцемента и песка. Марка цемента — от М-350.

Как правило, «мокрая» стяжка долго набирает прочность – около месяца. Эксплуатировать теплый пол запрещено, так как образуются трещины, происходит прорыв труб. Снизить срок высыхания помогут полусухие стяжки на основе специальных добавок для повышения пластичности раствора и сокращения используемой влаги. Присадки приобретают дополнительно или используют специальные смеси. Стоимость последних выше, но работать с ними легче: по инструкции добавляют воду и размешивают до однородности.

Теплый пол позволяет равномерно прогреть помещения и экономить на теплоносителе. Его подключение к системе отопления не требует особых затрат и может производиться самостоятельно.

Выбор оборудования и материалов

Подключение инфракрасного пола осуществляется по следующей схеме:

подготовка основания;
крепление изоляционного материала;
укладка пленки/матов;
установка защитного материала;
настил покрытия (со стяжкой или без).

Как укладывать инфракрасный теплый пол, зависит от вида отопительной системы. Различают пленочные и стержневые конструкции. Основой первых является нагревательный углеродный или биметаллический элемент, подающий в помещение ИК лучи и анионы. От внешних воздействий он с обеих сторон защищен дополнительными слоями. Выпускается материал в рулонах определенной ширины и длины. Теплый пол инфракрасный пленочный укладывается в кратчайшие сроки. Из всех систем обогрева он наиболее экономичный в плане размеров и нагрузки на перекрытие. Кстати, пленку можно использовать и для стен с потолками.

Основой стрежневых конструкций являются гибкие карбоновые стержни, соединенные проводом. Они поставляются в виде матов, внешне немного напоминающих веревочную лестницу. Монтаж инфракрасного пола такого типа может проводиться как с чистовой стяжкой, так и без нее. Преимуществами стержневых систем являются способность саморегуляции и возможность установки в помещениях высокой влажности. То есть, пленку нельзя класть на участках, где будут стоять тяжелые предметы, или в ванной, а маты – можно.

Укладка инфракрасного теплого пола в обоих случаях осуществляется по вышеприведенной схеме. Повреждения покрытия тоже устраняют одинаково: путем замены проблемного участка (полосы или мата). Стержневые системы стоят значительно дороже пленочных. Расход энергии у них примерно сопоставим, и напрямую зависит от качества работы термостата и датчика температуры.

Терморегулятор

Схема подключения инфракрасного теплого пола через терморегулятор является классической. Есть вариант активировать нагревательные элементы напрямую через сеть, подсоединившись к щитку, но такое решение сложно назвать практичным. Во-первых, приходится каждый раз включать/отключать систему, что само по себе неудобно. Во-вторых, ручное управление приводит к неоправданным расходам энергии.

Подключение инфракрасного теплого пола к терморегулятору стоит не так дорого, поэтому подобное устройство ставят практически всегда. Используя температурные датчики, термостат автоматически вырубает или активирует систему. Регулятор может быть:

электромеханическим;
электронным;
программируемым.

Если вам нужно решить, как подключить инфракрасный теплый пол к программируемому регулятору, имеет смысл обратиться за помощью к специалистам. Это дорогостоящие и сложные приборы, которые весьма чувствительны к любой ошибке. Такое устройство способно управлять системой согласно заданной программе. Подобные модели помогают расходовать энергию наиболее рационально.

Если монтаж ИК теплого пола производится в техническом помещении, ванной или на балконе, вполне подойдет дешевый и надежный электромеханический регулятор. Электронные термостаты – «золотая середина» в плане стоимости и функциональных возможностей, поэтому всегда пользуются стабильным спросом. Устанавливают терморегуляторы обычно на стене, на высоте 1,0-1,5 м. Мощность устройства определяется параметрами отопительной системы. Для каждой комнаты рекомендуется задействовать отдельный термостат.

Финишное покрытие

Монтаж и подключение инфракрасных теплых полов должны осуществляться с учетом финишного покрытия. Данное оборудование можно считать универсальным. Оно подойдет для обогрева плитки, паркета, керамогранита, ламината, а также мягких ковролина и линолеума. Для систем отопления, размещаемых в ванных, туалетах, на кухнях, как правило, выбирают плитку. Если вы планируете делать установку инфракрасного теплого пола самостоятельно, то в этом случае лучше укладывать маты. Генерируемые ими лучи легко проходят сквозь стяжку и плотный материал поверхности. Плитку можно настилать и на пленочные конструкции.

Как установить датчик теплого пола

Рассмотрим порядок монтажа датчика, а также связанные с этим вопросы.

Процедура монтажа

Итак, как подключить датчик? Для монтажа потребуются следующие инструменты и материалы:

перфоратор;
гофра, длина которой равна длине проводника термодатчика;
хомуты для монтажа проводов;
шпатлевка.

Вместо перфоратора можно использовать зубило или любой другой инструмент, с помощью которого можно проделать канавку в поверхности стены.

Если нужно скрыть провод, ведущий к термодатчику, в стене, для установки понадобится перфоратор

Установка датчика для теплого пола требует выполнения следующих действий.

Монтаж терморегулятора. На высоте примерно 1 м от пола устанавливают терморегулятор, к которому будет подсоединен датчик.
Прокладывание дорожек. В стене и полу прокладывают канавки, по которым будут проходить проводники, соединяющие термодатчик и регулятор.
Размещение проводов. В заранее подготовленных дорожках размещают провода и закрепляют их там хомутами. Они обязательно должны быть защищены гофрой. В противном случае возможно повреждение изоляции и возникновение короткого замыкания или нарушение контакта.

Канавки, расположенные на стене, штукатурят. Те, что на полу, закрывают плиткой, ламинатом, паркетом.

Устанавливать датчики необходимо до размещения покрытия. Ведь поместить термодатчик для теплого пола под плитку или паркет, когда они будут уже уложены, не получится.

Гофра должна быть достаточно жесткой и не деформироваться под весом напольного покрытия. Это обеспечит возможность замены подключенного температурного датчика без демонтажа всей конструкции.

Описанная процедура монтажа подойдет для любого типа напольной облицовки.

Схематическое изображение размещения термодатчика на полу

Можно обойтись и без создания канавок в стенах, не нарушая их целостность. В этом случае провод прокладывают внутри специального пластмассового кожуха. Его можно приобрести в любом строительном магазине. Такой кожух располагают над стеной и прикрепляют к ее поверхности.

Схема подключения

Схема подключения датчика для теплого пола может отличаться в зависимости от особенностей конструкции терморегулятора. Впрочем, отличия незначительные. Обычно советы о том, как установить датчик, можно найти в инструкции этого устройства. Чаще всего прибор подключают к двум контактам, которые обозначены на корпусе регулятора тремя латинскими буквами NTC. Полярность при этом соблюдать не требуется.

Наиболее распространенная схема подключения термодатчика

Выбор расположения прибора

Датчик пола важно правильно расположить. Место подбирают таким образом, чтобы оно отражало температуру большей части нагреваемой поверхности

Обычно это — центр пола с подогревом. Это обусловлено тем, что по краям температура несколько меньше. Поэтому если смонтировать термодатчик именно там, он будет срабатывать, когда большая часть обогреваемой поверхности еще не успела остыть. Это вызовет чрезмерное повышение температуры и чревато выходом из строя нагревательных элементов.

Настройка

Поговорим о том, как правильно настроить датчик. Настройку осуществляют с помощью терморегулятора. Сам термодатчик отрегулировать нельзя. Настройка сводится к установке температурных значений, при которых начинается или прекращается нагрев пола. Они напрямую зависят от сопротивления, которое имеет термодатчик при той или иной температуре. Именно этот параметр учитывает оборудование.

Температуру устанавливают таким образом, чтобы люди, пользующиеся теплым полом, чувствовали себя максимально комфортно.

Сам датчик настроить нельзя — нужные параметры устанавливают при помощи блока управления терморегулятора
