Проводка по полу или потолку: что лучше и как дешевле

Советы по монтажу

Свободный конец провода, который заводится в распределительный короб должен быть длиной как минимум 20 см. Это касается и провода под люстру. Лишний провод можно спрятать в самой люстре, зато будет возможности обрезать оплавленный провод при необходимости. Одна из основных задач при монтаже проводки – предусмотреть любую неприятность.
При использовании пластика или гофры под каналы, нужно внимательно следить за провисающими участками и ликвидировать их с помощью специальных металлических или керамических клейм.
Отступ проводки от стены должен составлять минимум 5 см. Это предохранит провода от возможного замачивания, если вдруг соседи сверху забудут выключить кран.

Ликвидируйте провисающие участки при использовании гофры

Как вы видите, в скрытом монтаже проводки нет ничего сверхъестественного

Важно правильно выбрать материалы и провода, а так же с особым вниманием подходить к заделке и расположению распределительных коробов. Приведенные советы позволят вам качественно смонтировать проводку, не допустить грубых ошибок и скрыть коммуникации от посторонних глаз

Порядок крепежа, протяжки и укладки кабелей

Для качественной и быстрой укладки кабельных линий рекомендуется отметить планируемую трассу. Для этого можно воспользоваться обычным карандашом. Дальнейшие действия будут зависеть от способа прокладки.

Монтаж наружной электропроводки рекомендуется продолжать в следующей последовательности:

Закрепить все проходные и распределительные коробки, используя крепеж, соответствующий материалу базового основания.
На данном этапе следует выполнить нарезку труб, гофры, кабель каналов (в зависимости от используемого способа прокладки), зафиксировать их к потолку и выполнить соединение посредством сварки для металлических или пайки для пластиковых труб.
Желательно вести укладку проводки с выдержкой прямого угла для всех ответвлений.
При помощи протяжки уложить провода в подготовленные короба или трубы, следуя от коробки к коробке. В распредкоробке понадобится оставить порядка 25 см свисающего конца кабеля. Это необходимо для выполнения качественного соединения отдельных проводников.
Осуществить соединения в коробках и заизолировать провода. Для получения качественного контакта лучше выполнить пайку проводов.

Укладка скрытой электропроводки более трудоемка. Для этого предварительно потребуется выполнить штробление. После подготовки необходимых каналов кабеля фиксируются при помощи алебастра. По окончании монтажных работ понадобится оштукатурить поверхность потолка.

Обратите внимание! Перед оштукатуриванием или закрытием проводки под натяжным потолком следует проверить целостность и работоспособность всех элементов

Вероятные ошибки при монтаже

При проведении монтажных работ по формированию схемы распределения электрических проводников на потолке встречаются следующие ошибки:

Используется кабель низкого качества или несоответствующего сечения.
Не продумываются моменты по дальнейшему получению доступа к электропроводке.
Соединения проводников выполняются посредством скрутки, что сопровождается опасностью возгорания.
Применяются не соответствующие материалы для протяжки и крепления проводников по определенному типу поверхности.
Точечные светильники, лампы, люстры подключаются с разрывом выключателя в нулевом проводе. Это приводит к постоянному наличию напряжения на патроне светильника.

Выключатель должен ставиться в разрыв фазового провода

Крепление и размещение токопроводящих жил по потолку должно вестись с соблюдением мер безопасности и определенных правил. Это позволит избежать многих проблем в будущем.

Если показатели критически

Не во всех квартирах потолки достаточно высоко. Когда этот показатель критичен, выбирают данный вариант монтажа.

Это актуально, например, с показателем 220 см, здесьпотолочная проводка — плохая идея. Можно замаскироватьпровод в гофре в области под потолком, тогда потребуется вычесть от высоты поверхности 3-5 см.

Возможно, на этапе ремонта будет делаться стяжка. Тогда предстоит заранее проложить провода, и сверху залить бетоном.

Розетки и выключатели можно устроить на высоте 30-90 см.Это – «евростандарт», близко к полу. В случае, когда проводка выполнена по потолку, отводится больше провода, иначе он не дотянет до розеточного блока. Выход – оторвать кабель от плоскости пола.

Практика дала свои результаты. В средней двухкомнатной квартире, где устроена современная проводка, разница в длине достигает 500 метров! Посчитаем цену на такую роскошь. Если 1 м стоит 1 доллар – итог впечатляет.

Правила монтажа

Итак, мы подошли к самой важной части статьи, в которой расскажем, как самому провести электропроводку в полу. Чтобы сделать электричество в частном доме либо квартире безопасным, учитывайте следующие нормы и рекомендации при электромонтажных работах:

Под бетонной стяжкой выполняется прокладка кабеля в гофре либо стальной трубе, последний вариант подходит особенно хорошо при разводке под деревянным полом. В любом случае лучшим решением для защиты от воспламенения и от грызунов является стальная труба. При монтаже за покрытиями из сгораемых материалов и по ним используйте только кабели с оболочкой из трудновоспламеняемых материалов, типа ВВГнг-LS.
Никаких скруток в полу быть не должно. Все соединения электрических проводов должны быть в распределительных коробках, выведенных над напольным покрытием. Если же не удается выполнить данное правило, сделайте в полу распредкоробку с инспекционной крышкой. Это место обязательно отметьте на схеме, чтобы в дальнейшем можно было быстро найти данный электрический узел.
При прокладке провода в полу, гофра должна быть заполнена не больше, чем на 35-40%, согласно ПУЭ п. 2.1.61 (Глава 2.1 ПУЭ).
Количество поворотов не регламентируется нормативными документами, но учтите, что если вы захотите заменить кабель в гофре, то уже при 2 поворотах под 90 градусов сделать это будет очень сложно.
Если Вы решили проводить проводку в деревянном полу, не нужно делать это прямо на лагах. Лучше создайте специальные технические отверстия, через которые пропустите гофру, как показано на фото.
При монтаже электропроводки под деревянным напольным покрытием, обязательно обработайте дерево средствами, предотвращающими горение.
Толщина стяжки над гофрой должна быть не менее 30 мм.
Старайтесь не делать накладку трасс друг на друга (пересечение), т.к. в этом случае придется увеличить толщину бетонной стяжки под электропроводку в полу.
Даже при прокладке в гофре переходы кабеля через стены, перегородки, лаги и прочее выполняйте в металлических гильзах (отрезках труб), в крайнем случае – в пластиковых.

Учитывая данные нормы и правила, Вы сможете без проблем сделать безопасную проводку под напольным покрытием. Порядок действий может быть различным: либо Вы сначала создадите сеть из труб, в которые потом проденете кабель, либо Вы сразу же будете выполнять монтаж трасс с кабелем внутри. Главное, учитывайте важный момент – перед тем, как заливать бетонную стяжку либо набивать доски на лаги, проверьте готовую электросеть мультиметром на наличие короткого замыкания и обрыва. Если Вы все сделали правильно, можете переходить к укладке напольного покрытия и подключению розеток, выключателей, светильников.

Вот и все, что хотелось рассказать Вам о том, как сделать электропроводку в полу своими руками. Как вы видите, данный вариант электромонтажа имеет и преимущества, и недостатки. Если вы будете монтировать подвесные или натяжные потолки – будет практичнее и ремонтопригоднее проложить проводку по потолку.

Штробление, протяжка и укладка проводов

После того, как все разметили, берите перфоратор и начинайте бурить короной отверстия под розетки и выключали. Используйте еврокорону, так как все размеры монтажных коробок, или, как их еще называют, «дозы» — изготовлены именно по евростандартам. Кстати говоря, по современным стандартам, розетки устанавливаются на расстоянии 40 см от пола, а выключали — в 90 см.

Далее меняем корону в перфораторе на зубило. Теперь выдалбливаем то, что пробурили, а также создаем с края плиты отверстия для будущей протяжки проводов по ней. Поиск пустоты также осуществляем при помощи перфоратора. Устанавливаем бур «шестерку» и бурим. Там, где бур влетает в пустоту — долбим отверстие.

Лучше всего проведите прямой перпендикуляр от существующего отверстия в середине потолка, там, где раньше была расположена люстра. Проведя перпендикуляр к стене, начните в этом месте делать отверстие. Скорее всего, вы тут же попадете в старое зашпаклеванное углубление, в котором обнаружите старый провод. На него и ориентируйтесь, чтобы протянуть новый к этому месту.

Далее переходим к вырезке штробы. Делается это при помощи штрабореза. Поскольку это довольно дорогой и редкий инструмент, работу можно выполнить и обычной болгаркой первого номера (самой маленькой). При этом используется диск по камню. Делаем по уже намеченной линии два параллельных реза. Расстояние между ними должно составлять примерно 15–20 мм. Выдалбливаем перфоратором эту полоску штукатурки.

Начинаем прокладывать провода. Какой и куда — известно из нашей схемы. Ну а закрепляем их в штробе обычным алебастром со шпаклевкой. При приготовлении раствора, необходимо соблюсти пропорции 1:1.

Если мы планируем монтаж подвесного потолка, тогда просто продеваем наш провод в защитный бронешланг (у него также внутри специальная сталька для протяжки) — и этот бронешланг с проводом крепим к потолку посредством ударных дюбелей. На шляпку шурупа приматываем проволочку и ею привязываем к потолку наш бронешланг.

Если дом панельный и планируется установка подвесного потолка из гипсокартона, то можно крепить провод и без бронешланга, но если у вас деревянный дом, то это крайне необходимо. При этом использовать нужно не пластиковый бронешланг, а металлический, или как его еще называют — металлорукав.

Использование перфоратора и болгарки в ремонте

Сначала нужно определить, в каком месте комнаты будут находиться розетки. После этого следует наметить путь, по которому необходимо проложить электрический провод. Нанеся разметку на стены, нужно взять перфоратор, высверлить отверстия строго по линии. Шаг между ними должен составлять от 1 до 2 см.

Когда отверстия будут готовы, их следует соединить. Для этого перфоратор необходимо переключить в специальный режим, который называется «молоток». Перегородки между 2 отверстиями лучше всего удалять, удерживая инструмент под углом 90°С.

В работе можно использовать бур или специальный клиновидный инструмент, работающий по ударному принципу.

Выбрав нанесение штробов при помощи перфоратора, нужно помнить о ряде недостатков этого способа. Среди них стоит упомянуть следующие:

Сильный шум, который возникает при работе инструмента. Если ремонт будет проходить в жилых помещениях, то нужно заранее сообщить соседям о предстоящих работах.
На рассверливание стен придется потратить много времени. Процесс трудоемкий, он потребует от специалиста опыта.
В результате манипуляций получаются штробы, кромки которых имеют низкое качество.
В помещении образуются мусор и осколки.

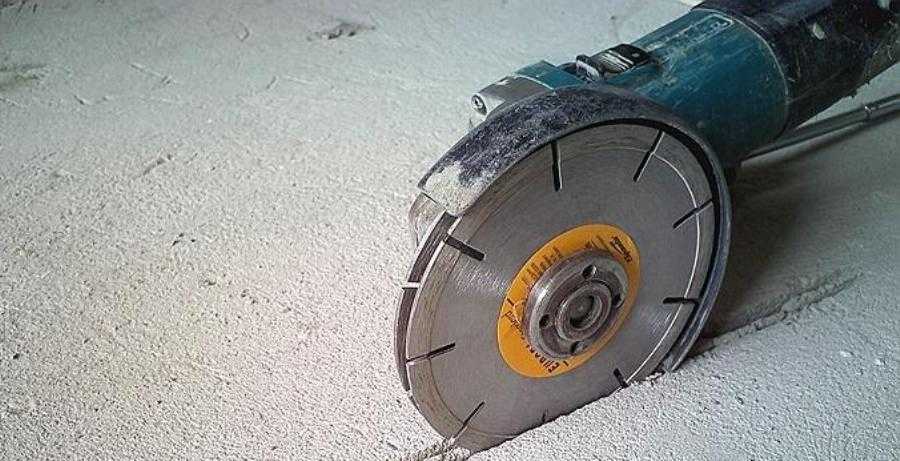

Заменить традиционный способ можно, выбрав штробление болгаркой, оборудованной алмазным диском. Этот способ позволит сделать кромки хорошего качества. Сначала вдоль разметки нужно сделать 1 борозду. Потом, отступив от нее на 3 см, сделать 2-ю борозду. После этого необходимо взять перфоратор, переключить его на «молоток» и убрать материал, который находится между очерченными ранее бороздами.

В результате получатся штробы с достаточно качественными кромками, но с неровной поверхностью. Она может повредить изоляцию электропровода. Кроме того, этот способ имеет еще несколько недостатков, и главным из них станет большое количество строительной пыли.

Электропроводка закрытого типа

Схема прокладки проводки под стяжкой пола.

Скрытая электропроводка чаще всего применяется в жилом помещении. Исключение здесь могут составлять конструкции, которые выполнены из дерева. Различается два вида подобной проводки: в штробе и в стяжке. В штробе проводка монтируется в стены, при помощи перфоратора делая специальные каналы, которые и называются штробами. В них необходимо укладывать кабели, которые закрепляются при помощи специальных петель либо дюбелей-хомутов.

В случае если имеются слабые стены, провода должны закрепляться в штробах при помощи гипса или алебастра. Далее производится штукатурка и общая отделка.

Проводка в стяжке – это электропроводка в половом покрытии. Она укладывается на основу, после чего пол заливается цементной стяжкой. Для того чтобы была возможность обеспечить безопасность, провод защищается при помощи металлической гофры.

К преимуществам закрытого типа в стяжке помимо тех, которые были перечислены выше, можно отнести хороший внешний вид помещения, потому как провода на стенках не видно. Помимо того, плюсом является и большая безопасность. Недостатком является сложность установки, отсутствие доступа к некоторым частям системы, повреждения отделки в процессе замены и добавления различных элементов электропроводки.

Кабели следует прокладывать исключительно в электромонтажных гофрированных трубах из поливинилхлорида. Благодаря ребрам жесткости гофра способна выдерживать достаточно большие нагрузки. Предпочтительнее всего использование труб с зондом, потому как в данном случае монтаж способен значительно облегчиться.

Схема укладки проводки на стяжку.

Помимо гофрированных пластиковых труб существуют и металлические трубы, или металлорукава. На сегодняшний день они чаще всего применяются в нежилых домах либо строениях, выполненных из дерева. Преимуществами гофры будет высокая электробезопасность, помимо того – надежная защита от различных механических повреждений. К недостаткам следует отнести повышение стоимости, увеличение количества времени, которое необходимо будет потратить на работу.

Если провода проходят не через гофрированный гибкий рукав, а через гладкую жесткую трубу, данный вариант называется закрытой проводкой труб. Она применяется в полах, потолках, стенах, в гипсокартонных конструкциях, под фальшполами, в навесных потолках. Преимуществами подобного способа является надежность, дополнительная электрозащита, защита от различных механических повреждений. К недостаткам следует отнести отсутствие гибкости, а также необходимость в применении дополнительных элементов для выполнения монтажа.
