Как сделать антенну для автомагнитолы самостоятельно в домашних условиях

Пошаговая инструкция установки на крышу

Если длины кабеля из комплектации недостаточно, то потребуется дополнительный. Кабель должен быть в экранированном оплете и иметь сопротивление в 75 Ом.

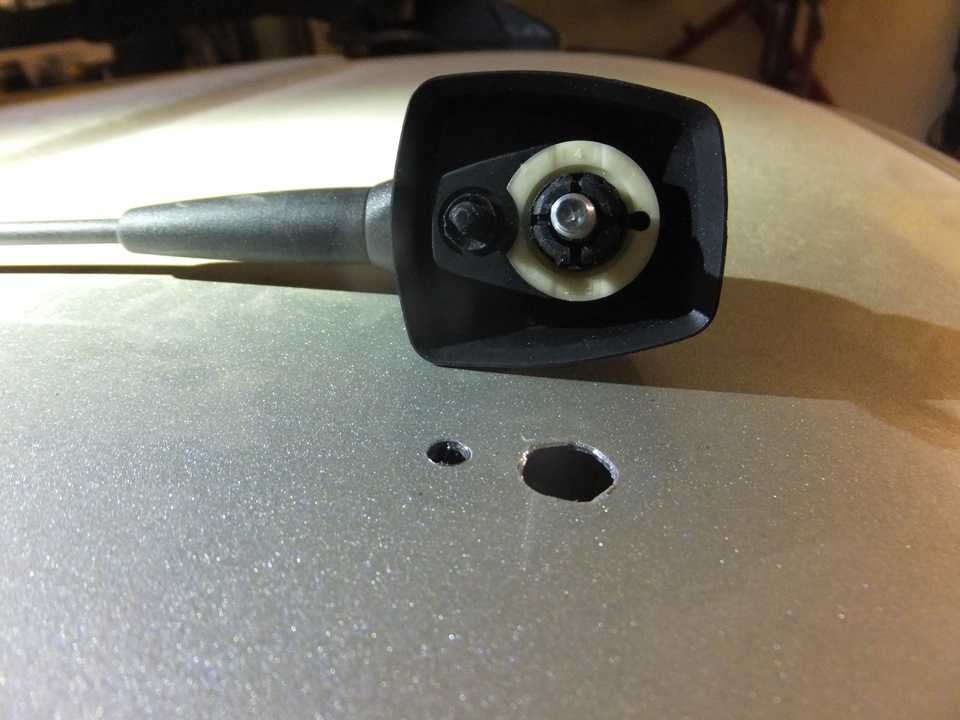

  1. На месте установки необходимо просверлить два отверстия: диаметром под крепление антенны и 5 мм — вспомогательное.
  2. Метал на месте установки зачищается с внутренней стороны салона.
  3. Во избежание коррозии место установки обрабатывается мастикой с внутренней стороны салона и герметикам с внешней.
  4. Для монтажа необходимо изготовить изолятор (проставку) из медных и фторопластовых шайб, к которым припаиваться кабель.
  5. Место соединения изолятора и кабеля необходимо загерметизировать.
  6. Устанавливаем антенну на крышу и затягиваем гайку изолятора с внутренней стороны салона.
  7. Прокладываем кабель от антенны до магнитолы под обшивкой автомобиля.
  8. Подключаем антенну к магнитоле и проверяем качество сигнала.Посмотрите видео по установке антенны

Иногда штатные антенны, установленные на автомобили, имеют низкую чувствительность, либо же со временем, в результате механических или других повреждений, перестают работать совсем. Первое время, конечно же, каждый водитель думает, что не нужна ему эта антенна, мол, буду слушать диски, а не радио. Но со временем скачанная музыка начинает надоедать и хочется послушать банальную болтовню диджеев на радио. Вот тогда то и появляется необходимость покупки активной автомобильной антенны.

FM-антенна для машины своими руками

Некоторые российские автовладельцы экономят деньги на покупке дорогостоящих антенн. К тому же есть способ самостоятельного изготовления этих устройств. Если автолюбитель имеет навыки работы с простым инструментом, то процедура изготовления не покажется сложной.

Единственный минус самостоятельного производства заключается в том, что по качеству такое устройство будет немного уступать заводскому. Однако слушать радио, смотреть TV-передачи и работать с навигационными приспособлениями вполне возможно.

Как сделать неактивную радиоантенну

Автолюбители, если они недовольны работой штатной внешней антенны, используют простую схему для создания нового устройства, принимающего сигнал. Для этого потребуются:

  • проволока из меди с диаметром порядка 1,5–2,0 мм;
  • винт с диаметром М5;
  • гайка;
  • контргайка;
  • отвёртка;
  • термический клей или термоусадочная трубка;
  • напильник.

Технология изготовления внешней антенны самостоятельным образом основывается на последовательном выполнении следующих действий:

  1. Берётся медная проволока, из неё скручивается спираль той длины, которая подходит для конкретного автомобиля.

Проволока аккуратно наматывается на болт и припаивается сверху

В отверстие основания вставляется заготовка, а на само основание наклеивается плёнка

После зачистки заготовки наносится слой грунта и чёрной краски, что обеспечивает привлекательный внешний вид антенны

Этот метод можно считать самым простым, так как он позволяет быстро и легко создать антенну для автомагнитолы и установить её без каких-либо сложностей. Однако такая антенна будет пассивной, поэтому для улучшения качества её сигнала может потребоваться дополнительное усиливающее устройство.

Самостоятельное изготовление активной ФМ-антенны

Такое устройство должно быть оснащено ещё и усиливающим сигнал оборудованием. При самостоятельном изготовлении внутренней антенны обычно применяется так называемая рамочная конструкция.

Установить принимающее приспособление на свой автомобиль под силу практически любому водителю

Для изготовления такого рода антенны потребуются следующие материалы и инструменты:

  • медная проволока диаметром 2 мм с изоляцией;
  • домашний усилитель от TV;
  • паяльник;
  • кусачки;
  • клей;
  • разъём, который подойдёт в автомагнитоле.

Технология изготовления активной антенны довольно специфична. Она должна крепиться на корпусе автомобиля

В этом случае для её подключения не так важно, какие именно штыри и проволока будут использованы. Можно даже воспользоваться старыми запчастями от приёмников

Технология изготовления основывается на следующих этапах:

Базой для устройства может послужить корпус домашнего усилителя для обычной антенны.

Для того чтобы усилитель смог принимать сигнал и передавать его в автомагнитолу, потребуется припаять к нему провод, который будет подключаться к самой магнитоле.

После этого штекер антенны подключается в гнездо, а на другом конце провода монтируется разъём.

Подключение кабеля питания антенного усилителя, который в автомагнитолах называется управляющим и имеет синий цвет

Такой приёмник обычно монтируется на крыше автомобиля, так как если установить её в салоне, то устройство будет плохо принимать сигналы.

Для установки активной антенны в крыше делают два отверстия: под крепление устройства и вспомагательное

Провод от антенны до магнитолы прокладывается по периметру двери водителя, фиксируется клеем.

После крепления антенны на крыше остается проложить кабель в боковой стойке и подключить его к магнитоле

Таким способом можно быстро изготовить активную антенну, которая сможет также принимать сигналы GPS. Самостоятельное изготовление сэкономит автолюбителю солидную сумму.

Разновидности антенн

Выделяют несколько разновидностей антенных устройств:

  1. Радиоантенны принимают сигналы радиостанций. Применяются только для автомагнитол.
  2. ТВ-антенны предназначены для приема телевизионного вещания.
  3. GPS-антенны используются для уточнения работы навигатора. Помогают лучше улавливать сигнал.
  4. Антенны мобильной радиосвязи.

По способу установки выделяют:

  • магнитные (крепятся с помощью подошв-магнитов к крыше автомобиля);
  • врезные (устанавливаются лишь на кузова со специальным отверстием);
  • устройства на присоске;
  • изделия с резьбовым соединением;
  • желобовые либо накладные (крепятся к водостокам из металла);
  • встраиваемые.

По типу усиления радиосигнала различают:

  • активные (оснащенные встроенным усилителем);
  • пассивные (не имеющие подобного).

По способу монтажа различают:

  1. Внешние. Крепятся снаружи: на капоте либо крыше. Хорошо подходит такой вариант монтажа для пассивных гаджетов, поскольку помехи становятся меньше.
  2. Внутренние. Чаще используются для активных антенн. Установить можно в любой части машины так, чтобы прибор не мешал водителю, пассажирам.

Рейтинг лучших моделей

Рейтинг автомобильных антенн включает модели, имеющие наибольшее количество положительных отзывов.

Триада 55 Turbo

Устройство российского производства улавливает волны УКВ и FM-диапазонов. Модель подходит к автомагнитолам любых типов, устанавливается она на лобовом стекле. Радиоантенна способна улавливать сигналы на расстоянии до 150 км от источника. В комплект входит антенный адаптер для автомагнитолы и фильтр, устраняющий большинство городских помех.

Установка автомобильной антенны осуществляется с помощью штуцера и питающего кабеля. Большая длина провода дает возможность скрытого монтажа без использования удлинителей.

Automania Digital TV/FM

Модель используется не только для прослушивания радиостанций, но и просмотра телевизора. Это удобно для водителей пассажирского транспорта, совершающих междугородние поездки. Аппарат имеет овальную форму и 2 ответвления со спиралевидной укладкой провода.

Прибор оснащен встроенным усилителем, улучшающим качество слабого сигнала. Антенна хорошо работает при низких и высоких температурах. Прибор запитывают от напряжения 12 В. Фиксируется модель на лобовое стекло с помощью клейкой ленты.

Bosch AUTOFUN

Выдвижная антенна для автомобиля понравится любому водителю, привыкшему слушать музыку во время поездок. Немецкая модель устанавливается на лобовое стекло, минимальные размеры позволяют ей не загораживать обзор. Корпус круглой формы оснащен светодиодным элементом, отражающим режим работы, и штекером, через который подключается питающий кабель на 12 В.

Блок снабжен 2 усиками, захватывающими сигнал. Устанавливая прибор, металлические стержни разводят так, чтобы они образовывали прямой угол.

Phantom TV Impulse

Антенна для радиоприемника улавливает несколько типов сигналов, в том числе цифровых. Треугольный корпус оснащен светодиодным элементом и логотипом разработчика. Все провода располагаются на одной стороне. Усики распределяются вдоль стекла, что расширяет диапазон работы устройства.

Питающий кабель соединен с телевизионным выходом. Последний подходит для настройки всех моделей телевизоров. Питающий провод можно соединить с аккумулятором без переходников. В комплект входит усилитель.

Триада ВА Евро 65

Это наиболее простая и дешевая модель наружных антенн. Конусообразный корпус имеет единственный усик, расположенный под наклоном 60°. Аппарат можно поставить на крышу. В верхней части автомобиля проделывают отверстие, куда вставляют штырь антенны. Фиксируют устройство гайкой. Питающий кабель вводят в желоб под обшивкой. Дальность действия составляет 90 км.

Длина наружной части — 20 см. Компактный прибор устойчив к механическим повреждениям. При воздействии ветра антенна быстро восстанавливает прежнее положение. Пассивное устройство улавливает только радиосигналы.

Lemm Turbo AT-2001

Хорошая телескопическая антенна сделана из нержавеющей стали и силумина. Центральная часть расширена, что позволяет установить резиновый уплотнитель и крепеж. Для фиксации в кузове проделывают отверстие диаметром 4 мм. Стержень длиной 2 м позволяет настраивать антенну на прием сигналов любых диапазонов.

Наличие длинного прутка вызывает и неудобства. Стержень цепляется за ветки и перекладины. Аппарат отличается увеличенной мощностью (до 2000 Вт). В комплект входит 4-метровый установочный кабель. Большой вес основного блока требует надежной фиксации. Имеется переходник для магнитного крепления.

FM Calearo ANT 77 27 085

Итальянские разработчики расширили функциональные возможности стандартной модели, добавив способность к приему GSM и телевизионных сигналов. Сделанный из прочного пластика корпус имеет вид акульего плавника. Установленный на крыше прибор не создает неудобств при езде под шлагбаумами и мостами.

В комплект включены 2 длинных провода. Аппарат может усилить как аналоговый, так и цифровой сигнал. Модель выполняется в 3 цветовых вариантах, которые будут хорошо смотреться на всех автомобилях.

Инструкция по сборке

Самостоятельное изготовление антенного усилителя для автомагнитолы считается простым занятием, которое проводится за 4 этапа. На первом из них нужно подготовить предметы, которые могут понадобиться во время изготовления и установки антенны. После этого проводится сборка устройства и его установка на автомобиле. Завершает процесс подключение прибора.

Производство неактивной установки

Легче всего сделать своими руками пассивные усилители. Они имеют простую конструкцию, разобраться в которой сможет даже новичок.

Для выполнения поставленной задачи понадобятся следующие предметы:

  • медная проволока (не более 2 мм в диаметре);
  • отвертка;
  • напильник;
  • крепежные детали;
  • термический клей.

Процесс изготовления пассивной установки предусматривает выполнение нескольких обязательных действий. Среди их есть такие:

  1. Проволоку скручивают в спираль.
  2. Ее насаживают на винт, закрепляя гайкой и контргайкой.
  3. Для прочности соединения место контакта крепежных деталей с проволокой обрабатывают термическим клеем.
  4. После высыхания нанесенного состава изделие шлифуют напильником или наждачной бумагой.
  5. Готовое устройство крепят к корпусу транспортного средства.
  6. Подключают провода и проверяют изделие в работе.

Дополнительно можно покрыть антенну грунтовкой и покрасить в выбранный цвет.

Создание активного вида приборов

Самостоятельно смастерить активное устройство намного труднее, чем пассивное. Это объясняется необходимостью создания усилителя, улучшающего прием сигнала.

Для FM-антенны своими руками понадобится несколько инструментов и немного материалов. В их список входят:

  • паяльник;
  • кусачки;
  • медная проволока (диаметр 2 мм);
  • усилитель;
  • разъем, подходящий для магнитолы;
  • клей.

Алгоритм действий:

  1. К усилителю припаивают провод, идущий к магнитоле.
  2. К противоположному концу крепят разъем.
  3. Подключают штекер антенны.
  4. В корпусе автомобиля просверливают 2 отверстия.
  5. Провод, идущий от устройства, прокладывают по периметру двери.
  6. Чтобы он не выпадал, его фиксируют при помощи клея.
  7. Приемник крепят к крыше авто.
  8. Прокладывают кабель, идущий к магнитоле.

Особенности монтажа и подключения

Для того чтобы быстро и качественно выполнить работу, необходимо придерживаться предусмотренных правил и учитывать все важные нюансы. Если ответственно подойти к заданию, то можно избежать каких-либо проблем и добиться хорошего результата.

Главные особенности:

  1. Устройство любого типа нужно устанавливать на предварительно очищенную поверхность. Для этого используют специальные средства, способные обезжирить выбранное место.
  2. Прокладывать провода нужно только после окончания установки изделия.
  3. Конструкция автомобильной антенны должна иметь 3 провода: для заземления, питания и контакта.
  4. Контактный провод и кабель питания следует объединить друг с другом. Благодаря этому можно упростить установку и улучшить качество принимаемого сигнала.
  5. Антенна, установленная на внешней части кузова автомобиля, должна быть надежно защищена от воздействия окружающей среды. В противном случае дождь или снег могут стать причиной окисления металлических частей устройства.
  6. Запрещается монтировать антенну рядом с другими металлическими приборами.

Подключение наружной антенны

Проще всего установить антенну владельцам машин, у которых на кузове предусмотрено штатное место для установки приемного устройства. В таких моделях достаточно аккуратно вкрутить антенну в существующий разъем (как правило, винтовой), не имея лишних забот с прокладкой внутреннего кабеля.

Хорошо обработанная самодельная антенна на крыше смотрится не хуже модных антенн «акулий плавник», которыми оснащаются дорогие «Мерседесы», «Ауди» и «БМВ».

При отсутствии штатного места на кузове машины, самодельная антенна для автомагнитолы своими руками может устанавливаться на магнитные кронштейны или вакуумные присоски. Предпочтительно использовать магнитные держатели, которые более прочно удерживаются на крыше автомобиля в движении.

Проделывать лишние вырезы в кузове автомобиля нежелательно, поэтому можно использовать существующие технологические отверстия или минимально расширять пазы уплотнений задних фонарей. Все выходные отверстия кабеля на кузов обязательно заделывают герметиком. Хорошо подходят для переделки выносные магнитные кронштейны для раций таксистов. В этой конструкции нужно только удалить удлиняющую катушку (стоит в основании антенны) и подключить кабель непосредственно к штырю. Теоретически лучшим местом для установки антенны считается центр крыши, но обычно автолюбители устанавливают самодельное устройство на левом крыле или в задней части крыши.

Для подключения наружной антенны необходимо использовать коаксиальный экранированный кабель. Для прокладки кабеля внутри салона вам понадобится:

Снять обшивку салона от места входа кабеля до центральной панели

Все операции нужно проводить осторожно, без применения грубой силы, сохраняя пластиковые клипсы креплений.
Проложить и закрепить кабель. Желательно избегать пересечений со штатной электропроводкой, вызывающих дополнительные помехи радиоприема.
Сравнить разъемы антенны и головного устройства

При необходимости перепаять антенный разъем или использовать переходник.
Проверить работу ресивера автомагнитолы.
Собрать снятые элементы салона.

При правильной сборке антенны, прокладке кабеля новое приемное устройство будет работать не хуже штатной антенны.

Принцип работы автомобильной радиоантенны

Автомобильная приемная антенна для магнитолы (далее по тексту – АПРА) представляет собой радиотехническое устройство, в работе которого технически реализованы следующие электрофизические процессы:

  1. Падающие на АПРА электромагнитные волны наводят вихревые токи на поверхности токопроводящих рабочих элементов антенной конструкции.
  2. Вихревые токи возбуждают переменное электромагнитное поле, которое по фидеру АПРА поступает на вход радиоэлектронного девайса. В зависимости от функционала, заложенного в используемую модель девайса, и частотного диапазона принимаемого радиосигнала водитель автомобиля получает возможность:
  • приема радиосообщений;
  • просмотра телепередач;
  • пользования навигатором.

Большинство радиопередач, предназначенных для автомагнитол, на территории РФ транслируется в так называемом FM-диапазоне (от 88 до 108 МГц). Длина радиоволны FM-вещания колеблется от 280 до 340 см. Чтобы антенна для автомобиля смогла максимально эффективно преобразовать   FM-радиоволну для радио, сложился следующий оптимум технического обеспечения качественного радиоприема:

  • конструктивное исполнение антенны – вертикальный проводник по типу прямолинейного штыря;
  • длина штыря – ¼-я часть длины волны радиовещания.

На рис. ниже показана штыревая радиоантенна FM-диапазона со спиральным участком.

Штыревая АПРА

Для FM-излучения диапазона 88-108 МГц с длиной волны 2,8-3,4 м электрическая длина АПРА должна составлять 70-85 см. Отклонение от этих размеров значительно ухудшает согласование приемной антенны с радиоприемником, что негативно сказывается на эффективности работы всего радиоприемного комплекса. В целях уменьшения избыточного линейного размера и повышения удобства эксплуатации АПРА изготавливают по принципу несимметричного четвертьволнового вибратора.

Дополнительная информация. Несимметричный четвертьволновый вибратор представляет собой гибкий стержень, устанавливаемый перпендикулярно металлическому кузову автомобиля, которому отведена роль заземления.

Гибкий стержень изготавливается из диэлектрического материала, на него наматывается электропровод, затем конструкция покрывается диэлектрической оболочкой. Использование спирального участка позволяет дополнительно уменьшить размер антенны по вертикали. В этом случае длину штыря АПРА удается снизить до 30-50 см.

Простой антенный усилитель для УКВ(FM) приемника

УКВ ЧМ радиоприемник стал непременным атрибутом дома, в автомобиле и на даче. И одна из проблем, которая возникает при его эксплуатации, – это обеспечение требуемого качества приема на большом удалении от радиовещательных станций.

К сожалению, не все радиоприёмники обладают хорошей чувствительностью, поэтому при удалении от радиостанций на несколько десятков километров, например во время пребывания на даче или поездках за город, качество приема значительно ухудшается.

Установка же эффективных приемных антенн на автомобиле или переносной аппаратуре сопряжена с большим трудностями или просто невозможна.

Выходом из этой ситуации может быть использование на входе радиоприемника малошумящего антенного усилителя. Если радиоприемник многодиапазонный и имеет один антенный вход (например, автомобильный), то усилитель должен усиливать сигналы именно этого диапазона и пропускать без потерь сигналы других.

Кроме того, в условиях города, когда уровень сигналов радиостанций и помех значителен, такой усилитель необходимо отключать во избежание возникновения перекрестных искажений.

Если прием осуществляется далеко за городом, то усилитель можно сделать неотключаемым.

Правила подключения и настройки

Конструкция рации для авто предполагает подключение 3 проводов. Первый требуется для заземления, установки приемника. Его подсоединяют к крепежному элементу из металла, после чего закручивают. Второй предназначается для питания. Его присоединяют к проводу, отходящему от приемника.

Третий необходим для установки контакта. Подсоединяется к специальному разъему в магнитоле. Иногда объединен с проводом питания. Провода прокладывают лишь тогда, когда установка завершена.

Антенну нельзя монтировать рядом с прочими металлическими элементами.

Если устройство устанавливают снаружи, нужно защитить его от неблагоприятных условий окружающей среды. Если этого не сделать, металл может окислиться из-за дождя либо снега, что приведет к нарушениям в работе прибора.

Что выбрать

Сегодня производитель предлагает не один, а целую массу вариантов усилителя для автомобильной антенны.

Отечественный производитель

Усилитель Триада

Интересно, что и наш отечественный производитель, предлагает целую линейку продукции под названием Триада. Все модели заслуживают похвалы, а особенно усилитель для антенны автомагнитолы Триада-304 Дальнобой, который наделен функцией отключения прибора и работающего в радиодиапазонах FM/АМ/УКВ.

Зарубежный производитель

Усилитель от Пролоджи

Среди зарубежных производителей почетное место занимает продукция Пролоджи. К примеру, их модель TFB-100 способна усиливать сигналы цифрового и аналогового диапазона и одновременно работать с двумя антеннами.

Своими силами

Да, есть и такой вариант. Для радиолюбителей компания «Мастер КИТ» предлагает специальные комплекты, из которых можно собрать своими руками полноценный усилитель. Опять же, собираются самодельные усилители по двухкаскадной схеме. Ну вот, теперь вы узнали, как усилить радиосигнал в автомагнитоле. Установка приобретенного или сделанного своими руками усилителя не займет много времени и сил. Достаточно следовать инструкции, посмотреть видео обзор и изучить полезные фото – материалы. Цена на усилители разная и все зависит от дальности приема, а также производителя.

Подключение активной антенны к магнитоле через переходник

Здесь каджется можно было бы и закончить наш разговор о подключении антенны к магнитоле, если бы все ее вариации только тем и заканчивались, что одни и тем же стандартом, так называемым DIN type. Однако современные магнитолы порой не могут позволить столь большой роскоши. В них столь много всего, что применение более компактного штекера способно изменить ситуацию в корне. А значит производители ищут возможности использовать свои штекеры, но при этом обеспечить возможность соеденить их с общепринятыми. Вот несколько примеров. Первый пример, когда к магнитоле подключается антенна типа ISO через переходник к гнезду DIN. Второй, когда имеем магнитолу Toyota и для перехода на общепринятое гнездо используем переходник.

Собственно понятно, что при подключении антенный могут появиться такие случаи, которые потребуют от вас приобретения дополнительных переходников. А если таковых не найти, то возможно придется воспользоваться паяльником.

Теперь можно наверняка резюмировать, что подключение антенны это не только электрическая коммутация, обеспечивающая правильное подключение и надежные контакты антенны и магнитолы, но и подбор подходящих к друг другу переходников. Ведь просто купив антенну и попытавшись подключив ее к магнитоле, вы совсем не гарантируете то, что не потребуется переходник-адаптер. Хотя тот кто осведомлен, тот вооружен. И теперь мы уверены, что вы справитесь с поставленной задачей!

Доброго времени суток!

Уже очень давно приобрел в Интернет магазине усилитель для антенны… я думаю все ix-воды заметили что качество приема оставляет желать лучшего, ну вот с помощью этого усилителя я хотел закрыть этот вопрос…

Так же в коробке была краткая инструкция на оборудование…

Скажу что очень хорошие отзывы к этому усилителю меня и подкупили…

Стоимость: 357 рублей за усилитель, но доставка до почты России тоже за мой счет — 290 рублей итого 647 рублей.Собственно установка проста и не требует дополнительных знаний…все что нужно прямые руки и не много информации, которую приведу дальше…

Прежде чем разбирать я начал выяснять где буду брать плюс для устройства…спасибо boy31 в одном из его БЖ и с подсказок boy31 я нашел нужную информацию

таким образом нам нужен 18 пин из коннектора «А» Remote Antenna — именно на нем появляется плюс не при включении зажигания, а при включении магнитолы…Что бы добраться до коннекторов необходимо разобрать консоль по середине и демонтировать магнитолу.Отщелкиваем верхний козырек точным и резким движением с низу вверх…в целом всю процедуру демонтажа описывать не буду — есть очень хороший ролик на ютуб на эту тему драйвочанина BerendaMR

Находим по схеме коннектор А и там 18 пин…это будет зеленый с черным пунктиром провод…

Врезаемся в цепь и изолируем все изолентой…можно было и припаяться, но там на столько не значительное напряжение, что я счел это не нужным…собираем все в обратном порядке…прячем сам усилитель (он клеится на двусторонний скотч)…

У меня он закреплен на пластиковом кронштейне над магнитолой…но в целом можно установить там где будет удобно Вам…Ну что ж все собрано…

И тут барабанная дробь…включаем…слушаем…Короч — разницы нету, что с ним что без него, что с ним и выключенным, что с включенным…я не заметил какой то разницы…возможно где то вне населенного пункта будет лучше, но в моем населенном пункте две радиостанции, и как были провалы во время движения, так и остались…УВЫ…Все таки буду думать над более производительной антенной…соответственно плавник отпадает совсем…

Подписывайтесь на авто — будет интересно!Всем добра!

Антенна для автомагнитолы своими руками в домашних условиях

Основное достоинство антенны для автомагнитолы своими руками заключается в том, что владелец приспосабливает ее к потребностям и возможностям своего автомобиля:

  • Если у вас уже есть определенный набор радиодеталей и инструментов, такой вариант получится дешевле.
  • Если же вам придется покупать необходимые детали – самодельная антенна может обойтись и дороже заводской.

Готовим материалы

Основная часть любой антенны – вибратор. Он представляет собой токопроводящий провод длиной не менее четверти длины волны, а еще лучше – полуволновой.

Чтобы сделать антенну для автомагнитолы своими руками, вам также понадобятся:

  • изолятор;
  • антенный кабель;
  • разъем, подходящий для магнитолы;
  • инструменты для работы по металлу;
  • герметик;
  • паяльник;
  • пинцет;
  • кусачки;
  • припой;
  • канифоль;
  • флюс;
  • термоклей;
  • круглый магнит от динамика.

Определитесь с типом крепления и вводом кабеля в салон.

Вариант 1

Антенна крепится в корпусе автомобиля. В этом случае можно использовать уже имеющееся технологическое отверстие, либо же его придется сделать, что во многих случаях нежелательно.

В качестве изоляторов для антенны для автомагнитолы своими руками используются:

  • радиотехническая керамика;
  • фторопласт;
  • оргстекло.

Изолятор представляет собой пробку, которая плотно входит в отверстие. С внутренней стороны он может крепиться гайкой. В любом случае его надо дополнительно залить герметиком:

  1. Возьмите проволоку, выбранную для вибратора.
  2. Нарежьте с одной стороны резьбу чуть длиннее высоты изолятора (с запасом под 4 фиксирующие гайки).
  3. Закрутите первую гайку.
  4. Вставьте проволоку в отверстие изолятора.
  5. Закрутите вторую гайку.
  6. Зафиксируйте контргайкой (желательно применение шайб).
  7. Вставьте изолятор в технологическое отверстие в корпусе автомобиля.
  8. Зафиксируйте его гайкой.

Антенна готова, теперь займемся снижением.

  1. Возьмите радиокабель.
  2. Зачистите его центральную жилу.
  3. Намотайте несколько витков зачищенной жилы на вибратор, находящийся внутри автомобиля.
  4. Закрепите гайкой и зафиксируйте контргайкой.
  5. Экран провода полезно соединить с корпусом автомобиля.
  1. Ко второму концу кабеля подсоедините антенный разъем, который будет вставляться в антенное гнездо приемника.
  2. Зафиксируйте кабель в салоне любым способом, чтобы он не мешал и не портил вид салона.

Вариант 2

Если вы не хотите возиться с отверстием в корпусе, можете изготовить антенну для автомагнитолы своими руками по принципу полицейской мигалки. Конструктивно она еще проще.

Вам необходимы:

  • проволока для вибратора;
  • плашка для нарезания резьбы;
  • 4 гайки;
  • контейнер для бутербродов или другая пластмассовая коробка;
  • эпоксидная смола;
  • магнит от старого динамика;
  • кусок тонкой резины.

Как сделать антенну для автомагнитолы своими руками:

  1. Нарежьте резьбу на одном из концов прута-вибратора.
  2. Наверните гайку до упора.
  3. Посередине дна банки для бутербродов просверлите отверстие под прут.
  4. Вставьте прут в отверстие, желательно положить под гайку шайбу, резьба должна находиться внутри банки.
  5. Зафиксируйте шайбой и гайкой штырь с внутренней стороны.
  6. Как и в первом случае, присоедините центральную жилу кабеля к штырю.
  7. Зафиксируйте с помощью гаек и шайб.

Лучше, если кабель будет входить в боковую стенку банки, для чего предварительно надо в ней сделать соответствующее отверстие:

  1. Заполните банку эпоксидной смолой.
  2. Закройте крышкой.
  3. Дайте смоле застыть.
  4. Стык крышки и стенки банки загерметизируйте термоклеем.
  5. Ко дну банки приклейте магнит: чтобы он не царапал корпус автомобиля, наклейте на него тонкую резиновую прокладку.

В этом случае экран кабеля не подключается к корпусу, поскольку имеет с ним контакт в разъеме приемника. Такое устройство ставится на крышу автомобиля и фиксируется магнитом. При этом кабель проходит через боковое стекло дверцы водителя. В случае необходимости антенну можно легко снять.

Для безопасности на конец самодельной штыревой антенны полезно надеть яркий пластмассовый шарик, зафиксировав его термоклеем либо закрепив на резьбе.

Плюсы и минусы самодельной антенны

Преимуществами самостоятельного изготовления устройства считаются:

  • дешевизна;
  • возможность монтажа к любой разновидности автомобильного кузова;
  • отсутствие проблем с приемом сигнала ФМ;
  • простота монтажных работ;
  • легкость в регулировке размера;
  • лучшее качество приема, чем у заводских приспособлений;
  • возможность при необходимости переделать в GPS.

Имеются и недостатки:

  • сотрудники полиции могут иметь претензии к автомобилисту с самодельным изделием;
  • провода приемного устройства портят внешний вид салона, могут создавать неудобства;
  • необходимость предварительно разобраться в инструкции, риск совершения ошибок, мешающих работе прибора;
  • иногда для установки приходится сверлить кузов.

Для установки самодельного устройства необходимо сверлить кузов авто.

Варианты установки АПРА

Установка АПРА должна осуществляться с соблюдением следующих требований:

  • обеспечение надежного закрепления радиоприемного устройства на автомобиле, не допускающего смещения при воздействии различных механических нагрузок (ветровой, изгибной и т.п.);
  • обеспечение плотного контакта с кузовом, выполняющим роль массы, что существенно уменьшает уровень помех и улучшает качество сигнала.

Все варианты установки приемной радиоантенны сводятся к трем основным методикам фиксации АПРА на автомобиле:

  • врезному креплению с использованием сквозного отверстия, просверленного в крыше или другой части кузова;
  • магнитному креплению, использующему магнитную подошву антенны;
  • штыревому креплению, представляющему собой механическую фиксацию прута антенны для автомагнитолы на специальном кронштейне типа струбцины.

Врезное крепление АПРА

В сквозное отверстие вставляется крепежная шпилька основания радиоантенны, на нее изнутри салона накручивается гайка. К достоинствам методики «врезного крепления» отосят:

  • прочность закрепления прибора, снижающую вероятность его похищения;
  • стабильность рабочих параметров антенно-фидерной системы после монтажа.

Из недостатков отмечают следующее обстоятельство: края просверленного отверстия являются очагами коррозии металлического кузова, поэтому рекомендуется использовать штатные технологические отверстия.

Важно! В зоне крепления необходимо зачистить металл от краски, чтобы обеспечить надежный токопроводящий контакт гайки, как элемента антенны, с металлом кузова автомобиля. На рис

ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА

На рис. ниже показаны основание антенны со шпилькой и отверстие в крыше автомобиля, подготовленное для установки АПРА.

Основание антенны для врезного крепления

Магнитное крепление АПРА

Магнитное крепление антенны обеспечивается магнитами, расположенными в ее основании – подошве. Магниты можно приобретать отдельно от антенного устройства. Наиболее востребованы магниты диаметрами от 90 до 170 мм. Устойчивость АПРА напрямую зависит от диаметра магнита.

Крепление антенны к магниту осуществляется через два вида разъемов:

  • DV-разъем адаптирован под большинство антенных систем и допускает регулировку угла установки;
  • PL-разъем более надежный в части соблюдения строгой вертикальности установки.

На рис. ниже показаны магнитные крепления антенн с DV и PL-основаниями.

Магнитные крепления антенн с DV и PL-основаниями

К достоинствам магнитного способа крепления относят следующие моменты:

  • легкость выполнения установки либо демонтажа;
  • обеспечивается сравнительно высокая устойчивость АПРА при соблюдении оптимального размера магнитного основания;
  • емкостная связь магнитного основания с металлом кузова создает своеобразную имитацию «массы», необходимую для работы приемной антенны;
  • возможность перемещений при настройке аппаратуры.

Из недостатков отмечают:

  • низкую прочность фиксации на кузове;
  • легкость похищения;
  • возможность сдвига, что приводит к необходимости проведения дополнительных подстроек.

Штыревое крепление АПРА

Для технической реализации штыревого крепления на выступающей части автомобильного кузова (крыло, багажник и т.п.) устанавливается кронштейн-струбцина, зажимные болты которого своими заостренными концами создают массовый контакт, необходимый для качественного радиоприема.

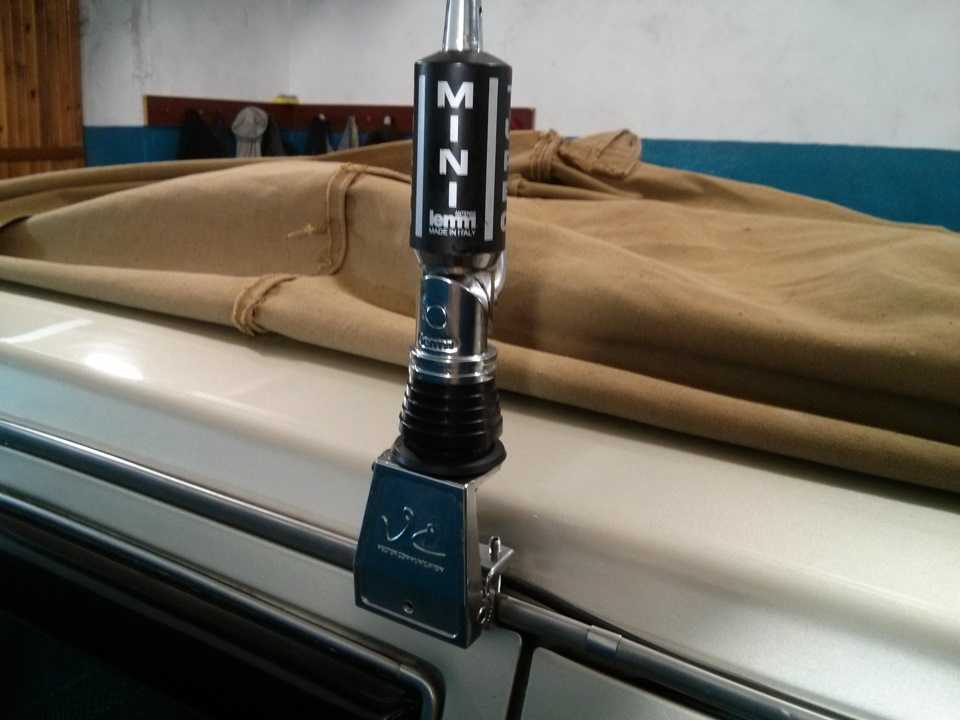

На рис. ниже показано штыревое крепление на кронштейне.

Штыревое крепление

Из преимуществ этого метода отмечают возможность фиксации антенных устройств на автотехнике с неоднородными и выступающими металлическими поверхностями (автокраны, открытые автомобили, спецтехника).

К недостаткам относят:

  • низкую механическую прочность;
  • затрудненную настройку и согласование АПРА.
No tags for this post.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
