Замыкание проводов в двухклавишном выключателе света

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

2 – от щитка (ноль и фаза);
3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Как установить выключатель?

Как подключить выключатель с подсветкой? Это несложно выполнить как опытному электрику, так и новичку. Монтаж подобных электроустановочных изделий доступен любому человеку, способному держать в руках отвертку.

Если выключатель с подсветкой одноклавишный, то осуществить установку и подсоединение двух проводов при соблюдении элементарных правил техники безопасности можно за 5–10 минут.

Немного сложнее окажется подключение двухклавишного выключателя. Как правило, они комплектуются индикацией с одной лампочкой, если их две, то лампы нужно объединить скруткой и подключить к подходящей на выключатель фазе, а другие концы требуют подсоединения к двум исходящим фазам. Далее установка выключателя с подсветкой производится стандартным способом.

Если в квартире установлены старые выключатели без подсветки, то ее можно сделать своими руками по имеющейся схеме. Существуют следующие варианты исполнения:

с индикатором из неоновой лампы;
со светодиодом.

Она состоит из светодиода типа АЛ307, одноваттного резистора сопротивлением 100 Ом и параллельно подключенного диода КД521, который служит для защиты от пробоя. Однако в такой схеме есть недостаток – это большая потребляемая мощность. Для экономии электрической энергии в схему можно установить конденсатор, имеющий емкость 1 мкФ. Он будет ограничивать ток светодиода. Но дело в том, что эта громоздкая конструкция может не поместиться в корпус выключателя. Подобные схемы подсветки применяются только для ламп накаливания и «галогенок». Люминесцентная лампа будет мигать, а светодиодная совсем не будет работать из-за большого сопротивления светильника.

И подводя небольшой итог, можно сказать, что устройство выключателя с подсветкой не такое сложное, модернизировать своими руками уже имеющиеся старые образцы несложно. Но все же лучше купить готовые – они более надежны в эксплуатации, а также имеют хороший дизайн.

Компания Viko – одна из тех компаний, которые могут достойно представлять Турцию на международном рынке.

С момента своего основания в 1988 году Viko сразу взяла курс на удовлетворение спроса на такие товары, как розетки, выключатели, удлинители, аксессуары и боксы под автоматы.

Изначально политика компании была направлена не только на удовлетворение внутреннего спроса в Турции, но и для поставки своих товаров на экспорт.

Как результат, на сегодняшний день более 70% всей производимой продукции Viko поставляет на экспорт, что говорит о высоком качестве их товаров.

Благодаря использованию высококачественного сырья и материалов, а также высоким требованиям к качеству выпускаемой продукции, сегодня viko – это один из крупнейших поставщиков выключателей, розеток и иных предметов электрики.

Ценовая политика компании предусматривает охват нижнего и среднего сегмента. Viko – это прежде всего надежность, долговечность и практичность в использовании, но не дизайнерские «излишества»

Тем не менее, если вы решили установить выключатели Viko в своей квартире, то вы всегда сможете найти в единой стилистике и розетки, и накладки, и горизонтальные, и вертикальные рамки – все это помогает выдержать единый стиль в оформлении интерьера вашего дома.

Выключатель марки Viko серия Carmen

Среди продукции Viko наиболее популярным у российских потребителей является серия товаров Carmen.

Это обусловлено как привлекательной ценой, так и универсальностью применения практически к любому интерьеру.

Выпуклый квадрат со скругленными углами в двух основных цветах, белый и кремовый, подходит практически к любому интерьеру и активно используется электромонтажниками.

Электрики – профессионалы уважают и рекомендуют Viko за надежность, простоту монтажа, долговечность и отсутствие бракованных изделий.

Выключатели этой серии бывают одноклавишными, двухклавишными, трехклавишными, проходными, с подсветкой и без таковой.

Все они работают безотказно и не нуждаются ни в каком техническом обслуживании весь период эксплуатации.

Кроме того, в продаже всегда имеются элементы от выключателей/розеток Viko из других серий, благодаря чему вы с легкостью всегда сможете поменять дизайн на более приемлемый, например из серии Karre или Vera.

Как правильно подключить провода

После
крепежа выключателя переходим к коммутации всех проводов. Всего их у нас 6
штук:

2 – с выключателя

2 – выходят из самого бра

2 – торчат из стены

Как их
соединить между собой? Понятно, что один из проводников фазный, другой нулевой.

Самое
главное правило здесь – пустить фазу через выключатель. Не забывайте, когда вы
дергаете за цепочку, разрывается только один проводник. И это должна быть
именно фаза.

В противном
случае, захотите поменять лампочку, дернете за шнур, а на патроне все еще будет
присутствовать потенциал, и вы попадете под напряжение.

При этом
также играет роль куда на патрон должна приходить эта фаза – на центральный
контактный “пятачок” или на резьбовую часть.

Чтобы ничего здесь не напутать, читайте подробный ликбез в отдельной статье.

Соединение проводов можно сделать при помощи скрутки с последующей пайкой.

Если вы не большой специалист в этом деле, воспользуйтесь контактными зажимами Wago или обычными болтовыми клеммниками.

Чтобы совсем не париться, можно все скрутить на колпачки СИЗ.

Итак, первым делом нужно выяснить и запомнить, какой провод торчащий из стены, у вас фазный, а какой нулевой. Определяется это при помощи индикаторной отвертки.

Далее, как и перед любой работой с электропроводкой, отключаете автомат питания в электрощитке, отвечающий за данную группу освещения. Если вы не знаете какой именно выключатель это делает, лучше всего отключить вводной автомат.

После чего, индикатором убедитесь в отсутствии напряжения на кабеле.

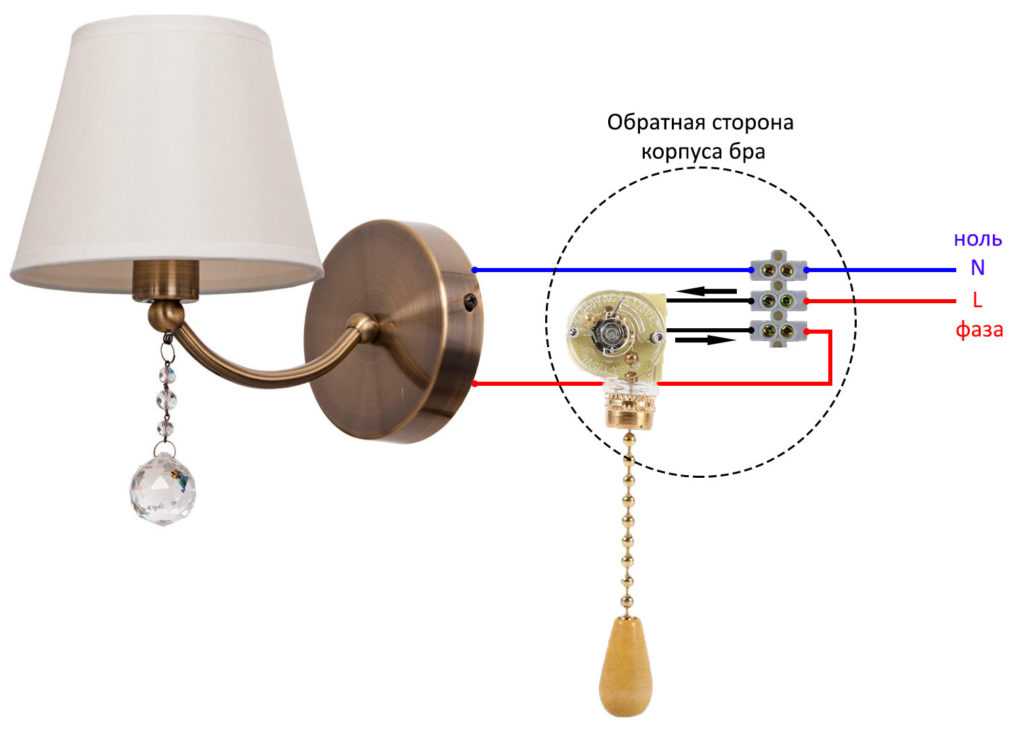

Переходим к сборке схемы. Схема подключения здесь следующая:

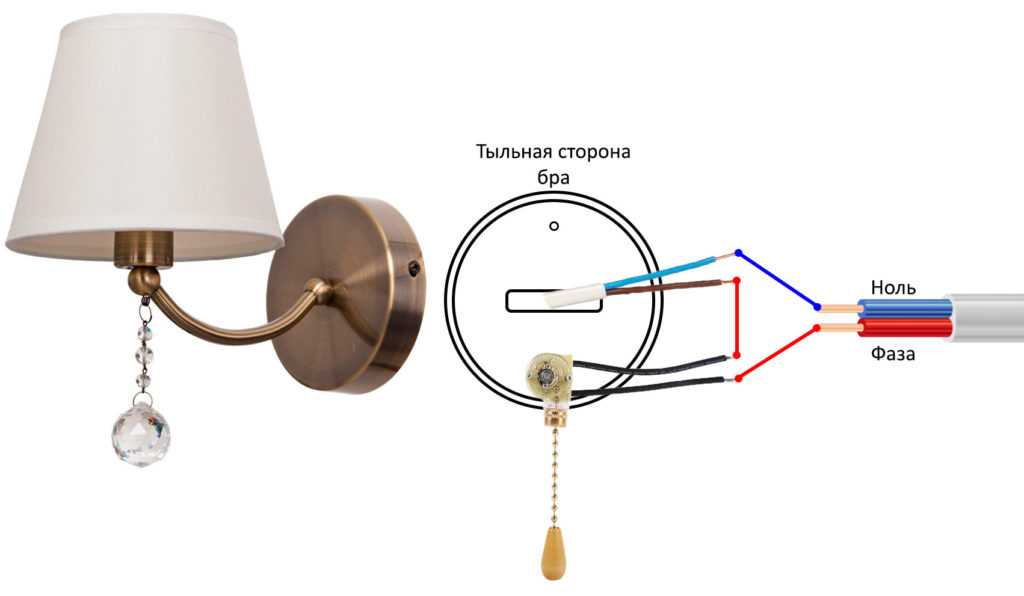

Ноль из
стены идет напрямую на нулевой провод бра. Фазу из стены соединяем с одним из
проводов минивыключателя и далее пускаем на эл.проводку самого бра.

Вот в
принципе и все. Как видите, ничего сложного.

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Если у вас неправильно выполнена схема подключения выключателя к светильнику, и размыкается ноль, вместо фазы (Жми, чтобы узнать, как самому определить какой из проводов ноль, а какой фаза). То исправить это можно, лишь изменив подключение в распределительной коробке.

Для этого, вам необходимо найти распределительную коробку, которая чаще всего расположена прямо над выключателем света, на расстоянии 10-30см от потолка. Согласно правилам электромонтажа, к ней должен быть обеспечен легкий доступ и нередко вы сможете обнаружить её довольно быстро (но, к сожалению, не всегда).

ВНИМАНИЕ! Все работы по изменению схемы подключения выключателя необходимо проводить только на обесточенной сети. Для этого обязательно отключите автоматический выключатель этой группы в электрощите, после чего, убедитесь в отсутствии напряжения в месте монтажа

Итак, вот так выглядит схема подключения в распределительной коробке, в которой к выключателю подведен ноль, а фаза идёт напрямую к светильнику.

Чаще всего, схема будет именно такая, вводной питающий кабель будет входить в коробку и затем выходить к следующей распредкоробке, поэтому, обычно, заходит именно четыре кабеля:

1.n – Кабель идущий на выключатель (двухжильный для одноклавишного выключателя)

2.n – Вводной электрический кабель (Стандартный трехжильный: фаза, ноль, заземление)

3.n – Кабель идущий к люстре (Трехжильный: фаза, ноль с выключателя, заземление для одноклавишного выключателя)

4.n – Кабель идущий к следующему выключателю света или розеточным группам (Трехжильный: фаза, ноль, заземление)

Теперь нам нужно поменять эту схему, чтобы выключатель разрывал фазу, а не ноль.

Для этого:

— Провод 1.1 на схеме, идущий на выключатель, подсоединяем к контакту фазных проводов 2.2.+ 4.2

— Провод 1.2 (возвращающийся из выключателя) соединяем с фазным проводом 3.2 который идёт к люстре

— Оставшийся нулевой провод 3.1, идущий к люстре, подключаем к контакту проводников 2.1 + 4.1

Схема замены нулевого проводника в выключателе на фазный, представлена ниже:

Теперь у вас выключатель будет подключен правильно, к нему будет подходить фазный проводник, а не нулевой. Как видите, сделать изменение в схеме подключения, достаточно просто.

UPD: Некоторые советуют просто поменять фазу с нолём местами в электрощите и автоматически в выключателях схема изменится на нужную. Я бы не советовал так делать всем, нужно сперва хорошо проанализировать всю схему электропроводки квартиры, а сделать это довольно непросто, лучше такие серьезные вмешательства без должного опыта и знаний не производить.

Это интересно: После замены двигателя пылесос плохо всасывает — рассматриваем во всех подробностях

Как правильно сформулировать вопрос

Не составляйте витиеватые предложения. Чем проще звучит вопрос, тем точнее ответ Книги Перемен.

Спрашивая, когда что-либо произойдет, рискуете получить расплывчатый ответ. У Книги нет понятия временных промежутков. Результатом гадания станет описание событий, зависящих от предпринятых шагов.

Не задавайте вопросы о будущем. Формулируйте так, чтобы узнать, как повернуть ситуацию в нужное русло.

что будет, если я сделаю…
как поступить, чтобы…
стоит ли поступить следующим образом…
что поможет решить проблему…
к чему ведет ситуация…
как я должен поступать в ситуации…
как вести себя с…
что мне сделать для отношений с…

После пробуждения попросите у Книги Перемен совет для наступившего дня. Не спрашивайте более 3 раз об одной ситуации. Книга не даст ответ, который ждете. Отпустите ход вещей, возможно, не настало время знаменательных событий.

Требования к подключению выключателя света с одной клавишей

Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.

Размещение выключателя внутри шкафа – оригинальное, чисто российское ноу-хау. Но такой вариант будет вряд ли удобным для ежедневного пользования

Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.

Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.

Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.

Схема подключения одноклавишного выключателя

Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:

Фото	Описание работ
	В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений.
	Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата.
	Синий провод подсоедините к шине ноль. Провод коричнево-желтого цвета – к шине заземления.
	Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу.
	Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр.
	От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения.
	Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней.
	От коробки проведите еще один трехжильный провод к месту расположения люстры.
	Освободите и зачистите концы провода. Закрепите светильник на потолке.
	Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры.
	Соедините провода соответствующего цвета с помощью самозажимных клемм.
	Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений.
	Соответственно, в светильнике тоже не будет провода заземления на корпусе.
	Перед подключением электричества установите клавиши на переключатель.

После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.

Параметры и советы по выбору

Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.

Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.

Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.

Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.

Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.

При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.

Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.

Выбор выключателя с точки зрения дизайнера интерьеров (видео):

Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.

Устройство двухклавишного выключателя света

Конструкция двойного выключателя делиться на две основные части.

Первая защитная, состоит из пластиковой рамки и двух клавиш.

Вторая часть, рабочий механизм.

Для того, чтобы познакомиться с его конструкцией поближе снимем защитные части устройства. Первым делом снимаются клавиши. Для этого нужно поддеть одну из них с боку плоской отверткой и снять. Затем, вторую.

Теперь, снимем рамку. На различных моделях она может крепиться по-разному, ниже описаны самые распространенные способы:

на двух винтах;
защелками.

На выключателе, представленном в нашем примере рамка крепиться защелками, которые довольно легко отщелкиваются руками.

Перед нами механизм двухклавишного выключателя.

Для фиксации механизма в подрозетнике (монтажной коробке), на нем предусмотрена два варианта крепления.

Первый, с помощью металлической рамки (на некоторых моделях планки), на которой для этих целей предусмотрены специальные отверстия.

Данный вид крепления позволяет в довольно широком диапазоне регулировать и выравнивать механизм в подрозетнике.

Второй вариант, с помощью распорных лапок. Два винта, расположенные по бокам механизма соединены винтовым приводом с распорными лапками устройства. Закручиваем винты, лапки раскладываются, до тех пор пока не встанут в распор в стакане подрозетника. Откручиваем винты, лапки складываются.

Распорные лапки.

Так же, на механизме имеются контакты, для подключения подходящих и отходящих проводов. В зависимости от конструкции выключателя фиксации жил проводов в контактах может быть следующей.

самозажимными контактами, фиксация производиться пружинным механизмом;
винтовыми контактами, фиксация жилы производиться пластинами, которые приводятся в движение винтами.

В нашем примере механизм двойного выключателя имеет самозажимные контакты. Вариант выключателя с винтовыми контактами детально представлен в статье как подключить двухклавишный выключатель света своими руками.

Подключение самозажимных контактов, относительно винтовых многократно упрощено, выглядит оно следующим образом. Зачищенную жилу провода вставляются до упора в контактное отверстие, где она окончательно фиксируются без каких либо дополнительных усилий со стороны человека .

Как видно из рисунка ниже, каждый контакт предусматривает фиксацию двух жил.

При необходимости отключить провод от контакта, на механизме предусмотрены специальные кнопки. Нажимаем и спокойно вытаскиваем жилу.

Для проверки наличия или отсутствия фазы на конкретном контакте, на механизме предусмотрены специальные окошечки.

Каждый контакт выключателя имеет свое условное обозначение. На различных моделях они могут отличаться, в одних случаях это цифры, в других латинские буквы.

Более подробно про установку и подключение здесь.
