Замена старой проводки в хрущевке и панельном доме своими руками

В чем опасность алюминиевой проводки?

Срок жизни алюминиевых проводов, значительно меньше чем у проводов медных. Алюминий в большей мере подвержен окислению, и является менее гибким и более мягким металлом (если сравнивать с медными сплавами). Проблема алюминия, особенно сильно проявляется в местах соединений и перегибов в проводке. Повышенная влажность и плохой контакт — также ускоряют процессы окисления. В последствии, это приводит к перегреву и отгоранию контактов.

алюминиевая проводка

Как проходит ток через человека

Еще одним минусом старой проводки, является отсутствие третьего провода заземления. В старых пятиэтажках, хрущевках, сталинских, и в панельных домах, вплоть до постройки начала 2000х годов. — заземления не было. Поэтому ставить розетки с заземлением, без замены всех проводов и переборки щита, не имеет никакого практического смысла. В особых, нелепых случаях, это даже может сыграть злую шутку при неправильной установке розеток. Новые правила требуют заземления всего электрооборудования, и соответственно наличия безопасного провода во всей электропроводке. Что такое термин заземление, и для чего оно нужно можно прочитать здесь.

Розетка без «земли»

Сечение вводного кабеля в квартиру

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. , защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. , защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

Начало работ: что сделать перед проводкой

Чтобы провести проводку на кухне, проектируют расположение мебели и кухонных приборов. Определяют, какие бытовые приборы будут использоваться на кухне и какая их рабочая мощность. Далее считают максимальную нагрузку — то количество электричества, которое необходимо, если на кухне включат все электроприборы. Если суммарная нагрузка превышает возможности двухфазной проводки, придётся заменить её трёхфазной (при условии, что ваш многоквартирный дом выдержит такую замену). Если же увеличить количество фаз не удаётся, то следят за поочерёдной работой приборов. Не включают их одновременно.

Освобождают кухонное пространство и чертят на полу схему расстановки кухонной мебели и бытовых устройств.
На потолке обозначают место расположения источников света.
В верхней части стены на расстоянии 10-20 см от потолка рисуют линию центрального кабеля. Хорошо, если он заходит в кухню в верхнем углу помещения. Если нет — его поднимают до верхнего угла.
От центрального кабеля вниз рисуют линии к месту расположения электроприборов.
Место подключения прибора в сеть (розетку) выбирают по возможности рядом с ним с учётом правил выбора места для розетки.
От центрального кабеля рисуют линии соединения с приборами освещения — на потолке и на стенах. Если планируется подсветка ступеней, рисуют линию от центрального кабеля к полу.
Посередине линии, которая ведёт к прибору освещения, обозначают место для включателя/выключателя. В этом месте в проводке будет сделан разрыв и установлено включающее устройство. Если центральный кабель проложен высоко, то провод к лампе не прокладывают напрямую. Провод опускают петлёй вниз, к месту будущего выключателя, и только после поднимают вверх, к прибору освещения.
Используя наглядную схему и рулетку, рассчитывают количество необходимого провода. А также количество розеток для включения приборов и выключателей для источников освещения.

Провод приобретают с запасом 1-2 м (т.е. если расчёты показали, что надо 15 м провода, в магазине приобретается 16 или 17 м, для компенсации возможного перерасхода или ошибок в расчётах).

Розетки выбирают в соответствии с характеристиками приборов, которые будут подключаться к сети. Аналогично выбирают включатели. То есть в первую очередь подбирают элемент по электрическим характеристикам и только после оценивают внешний дизайн. Подключать несоответствующие по характеристикам приборы в сеть категорически нельзя. Это опасно их оплавлением, коротким замыканием, пожаром.

Разработка схемы электроснабжения

Для составления схемы планируемой электропроводки рекомендуется воспользоваться общим планом квартиры. Это позволит отметить требуемые места расположения розеток, выключателей и электрооборудования. Необходимо учитывать следующие факторы:

общая нагрузка электроприборов;
наличие охранной или пожарной сигнализации;
необходимость в прокладке сетевых кабельных линий.

Крупные потребители электроэнергии рекомендуется подключать через отдельную розетку. Это может быть электроплита, сплит система и так далее. Линии освещения и розеток также лучше разделить. Можно воспользоваться типовыми схемами для двухкомнатных и трехкомнатных квартир.

Разработка схемы электроснабжения

общая нагрузка электроприборов;
наличие охранной или пожарной сигнализации;
необходимость в прокладке сетевых кабельных линий.

Сечение кабеля для открытой электропроводки

Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.

Ток рассчитывается по следующим формулам:

– для однофазной сети напряжением 220 Вольт:

где Р – сумма всех мощностей бытовых электроприемников, Вт;

U – напряжение однофазной сети 220 В;

cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.

– для трехфазной сети напряжением 380 Вольт:

в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.

Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).

Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:

Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А (скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.

Типовые сечения кабелей для электромонтажа в быту:

В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.

Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.

Например:

На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.

Спасибо за внимание

Схема электроснабжения

Взгляните на рисунок в разделе. Пока только взгляните. Дадим некоторые пояснения. Во-первых: kWA – счетчик электроэнергии; УЗО – устройство защитного отключения. Во-вторых – схема электропитания выполняется однолинейной.

Однолинейная схема электроснабжения квартиры

Обратите внимание на две косые черточки, перечеркивающие обозначение провода. Это значит, что в реале там два провода – фазный L и нулевой N (нейтраль), проложенные вместе

Защитный провод PE не перечеркнут, значит он идет отдельно. Если ввод трехфазный, то черточек на обозначениях его проводов будет три. Системы с изолированной нейтралью, в быту не применяющейся, не касаемся.

Теперь рассмотрите рисунок внимательно. Это однолинейная схема электропитания элитной квартиры на 200 кв. м. Если вам в ней в общем все понятно, вы сможете вычертить свою схему электроснабжения, даже если у вас нет электротехнического образования и чертить вы не умеете.

В худшем случае у вас получится аляповатый эскиз. Но по нему ищущий подработку студент-старшекурсник или пенсионер-электрик сможет за полвечера и недорого вычертить правильную схему. А если поручить схему практикующему специалисту с приличной и без того зарплатой, то влетит это в копеечку. Хлопот же вас не убавится: ведь ему нужны исходные данные.

Продумываем электроснабжение

Правильная электропроводка в доме зависит прежде всего от потребляемой мощности. В коттеджных поселках дают лимит потребления 10-20 кВт на жилье, но в городской квартире это нереально: либо все время будет выбивать автомат в подъезде, либо, что еще хуже, погорит домовая проводка. А в старых домах, где чаще всего замена проводки и требуется, заложен «хрущевский» лимит в 1,3 кВт; на пределе – 2 кВт.

Однако все сразу никто не включает. Даже летом, когда работают кондиционеры, они включаются не в такт. Здесь случайность работает на потребителя: при среднестатистической потребляемой мощности в 4,3 кВт домовая проводка держится. Этот лимит и закладываем в основу расчета. Правда, если летом вы затеете стирку или глажку, кондиционер с бойлером придется выключать, иначе главный автомат вырубит всю квартиру. Но с этим уж придется примириться.

Не вдаваясь в подробности расчета, сразу дадим данные для средней городской квартиры в 40-100 кв. м общей площади:

Главный автомат – от 25 до 32 А в зависимости от площади. Для дотошных: коэффициент запаса по току – 1,3-1,5. Давать 2 в многоквартирках нельзя: общая проводка «чахлая».
Квартирное УЗО – 50 А 30 мкА разбаланс.
Кухня – две ветви проводки по 4 кв. мм; на каждой – автомат на 25 А и УЗО 30 А 30 мкА. Запитка ванной – из кухни; на схеме не обозначается, см. ниже.
Кондиционер – ветвь 2,5 кв.мм; автомат – 16 А, УЗО – 20 А 30 мкА.
Розеточные цепи и цепи освещения – по одной и той и другой в каждую комнату, кроме ванной и санузла; в них – только освещение; о ванной разговор еще впереди. Сечение прододов – 2,5 кв.мм; автоматика отключения не нужна, вполне хватит общеквартирной.

Вот и все исходники для однолинейной схемы электропитания квартиры. Можно чертить.

Рисунок: графические схемы для “наглядности”:

Вычерчиваем схему

За основу можно взять схему, приведенную . Ее верх, от выхода из счетчика, остается неизменным, нужно только изменить численные данные. Марка УЗО значения не имеет: если вы в конечном итоге поставите вместо АСТРО-УЗО другие, это ничего не нарушает.

В случае сомнений относительно обозначений – см. Приложение к ПУЭ (Правила устройства электроустановок потребителей) или ГОСТ 2.755-87 (CT СЭВ 5720-86). Следите только за номером ГОСТа: в поиске почему-то выскакивает уйма ссылок на ГОСТ 2.721-74 и даже ГОСТ 7624-55, от которых сейчас толку не больше, чем от Морального кодекса строителя коммунизма, в свое время лично отредактированного дорогим товарищем и незабвенным генсеком Леонидом Ильичом.

При вычерчивании схемы соблюдайте размеры условных обозначений элементов: их масштабирование не допускается. Если, к примеру, электрический конденсатор обозначается двумя параллельными линиями толщиной 0,5 мм и длиной 10 мм на расстоянии 2 мм одна от другой, то так тому и быть, даже если он один на листе ватмана А0.

Правила, которые необходимо учитывать при установке

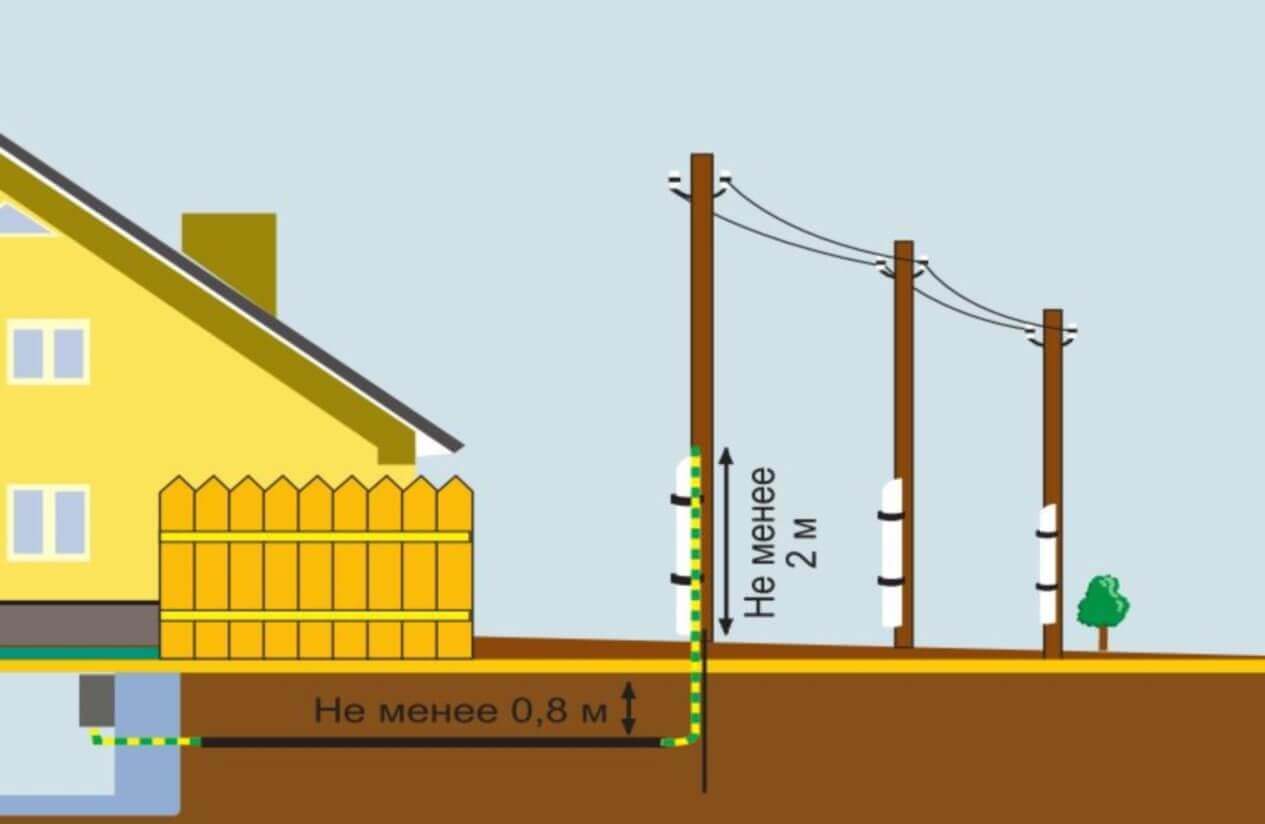

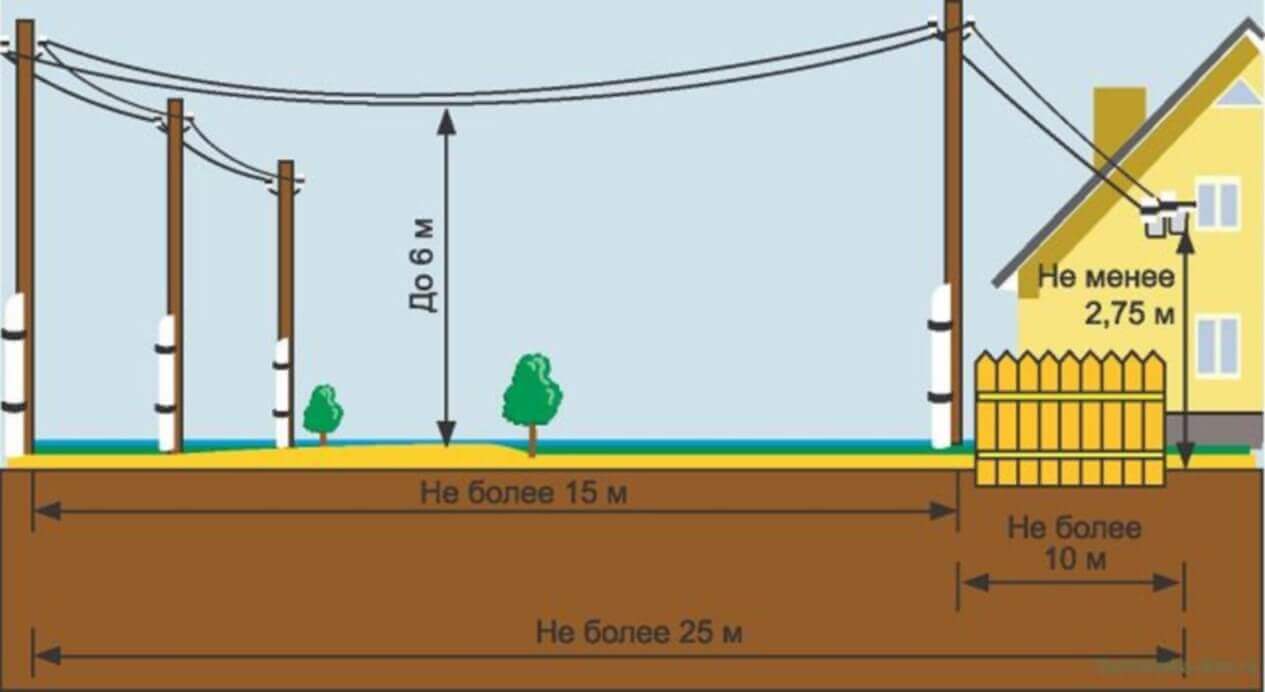

Для подключения частного дома к электросети можно использовать два варианта: под землей, в заранее подготовленной траншее, и по воздуху. Оба варианта прокладки приемлемы, и, соответственно, хозяин может самостоятельно выбрать подходящий для данного случая способ.

Основным преимуществом ввода до счетчика воздушным путем является то, что проводник всегда можно починить, ведь он на видном месте, и к нему всегда есть доступ. Из недостатков можно отметить, что он всегда провисает над участком, и необходимо на доме ставить специальные крепления, которые бы удерживали кабель.

Хотя прокладка кабеля под землей не портит вид территории, и нет необходимости ставить крепления на дом, все же данный способ имеет и минусы. Например, при возникновении проблемы, очень тяжело ее найти, заменить либо устранить, в этом имеет преимущество прокладка воздухом.

Все же при использовании оголенного проводника следует быть внимательным и ознакомится с конкретными инструкциями, которые необходимо в точности соблюдать для нормальной роботы ввода. Кроме того, дополнительно следует купить изоляторы, а также крюки, которые в последствии устанавливаются на фасад дома. О том, какая бывает арматура для монтажа СИП, мы рассказали в отдельной публикации.

Если здание новое, и еще не было подключено к электросети, то необходимо вначале подготовить документы, позволяющие сделать подключение. Для этого нужно обратится к энергоснабжающей организации.

Цена на замену провода от столба к дому зависит от следующих факторов:

количество, а также тип опор;
расстояние к дому от столба;
марка и сечение кабеля.

При замене электрического ввода необходимо использовать качественный материал. Все же монтаж должен осуществлять квалифицированный специалист, ведь данная работа очень ответственна, и влияет на работу всех приборов в помещении. К тому же при замене провода вы будете иметь дело с электросчетчиком, а вмешиваться в его схему подключения запрещается, все равно придется вызывать представителя энергосбыта.

О том, как производится прокладка кабеля от столба к дому, показывается на видео:

Теперь вы знаете, что собой представляет замена провода от столба к дому, за чей счет она выполняется и какой провод предпочтительнее выбрать. Надеемся, предоставленная информация была для вас полезной и интересной!

Стоит ли менять электропроводку частями

Чтобы было понятно, рационально менять электрику по частям и можно ли так делать вообще, для начала перечислим преимущества такого вида электромонтажа:

Меньшие затраты.
Скорость электромонтажа нескольких комнат (либо отдельных линий) выше, чем полная замена проводки.
Нет необходимости делать ремонт во всех комнатах.

На этом достоинства частичной замены электропроводки заканчиваются. Если говорить о недостатках, их гораздо больше:

Соединять алюминий с медью можно далеко не всеми способами и в любом случае такое соединения является опасным. Как мы знаем, раньше вся проводка проводилась алюминиевым проводом, сейчас же нужно использовать медный кабель. Поэтому избежать соединения алюминия и меди при частичной замене электрике невозможно.
Сложность соединения новых линий в старых распределительных коробках. Во-первых, в старых распредкоробках мало места для коммутации жил. Во-вторых, алюминиевые провода достаточно хрупкие и могут сломаться при укладке новой линии.
Повышенная нагрузка на старую проводку. Если вы просто решите частично поменять электропроводку в квартире либо доме, при этом подключив новый кабель к старому в распредкоробке, может возникнуть перегрузка. Связана она с тем, что к коробке от щитка будет идти старый алюминиевый провод маленького сечения, который скорее всего не выдержит новую нагрузку. В результате придется тянуть новый кабель напрямую от щитка, минуя распредкоробки. А это не только проблематично, но еще и усложняет схему электропроводки.
Больший расход материалов. В связи с применением «обходных схем» уйдет больше кабеля на электромонтаж в целом. Да и сами работы будут сложнее и дороже (если воспользоваться услугами специалистов).

Как вы видите, частичная замена электропроводки в квартире и доме возможна, однако она более проблематичная и небезопасна. Низкая надежность соединений, а также высокая вероятность возникновения перегрузки в сети является достаточно весомыми недостатками.

Эксплуатационный ресурс

Электрическая разводка токопроводящих жил в хрущевке однозначно должна меняться, так как данные объекты вводились в эксплуатацию более пятидесяти лет назад. В те времена для электропроводки использовались алюминиевые кабели с резиновой изоляцией. Эксплуатационный ресурс таких кабельных линий составляет порядка двадцати лет.

Старая алюминиевая проводка

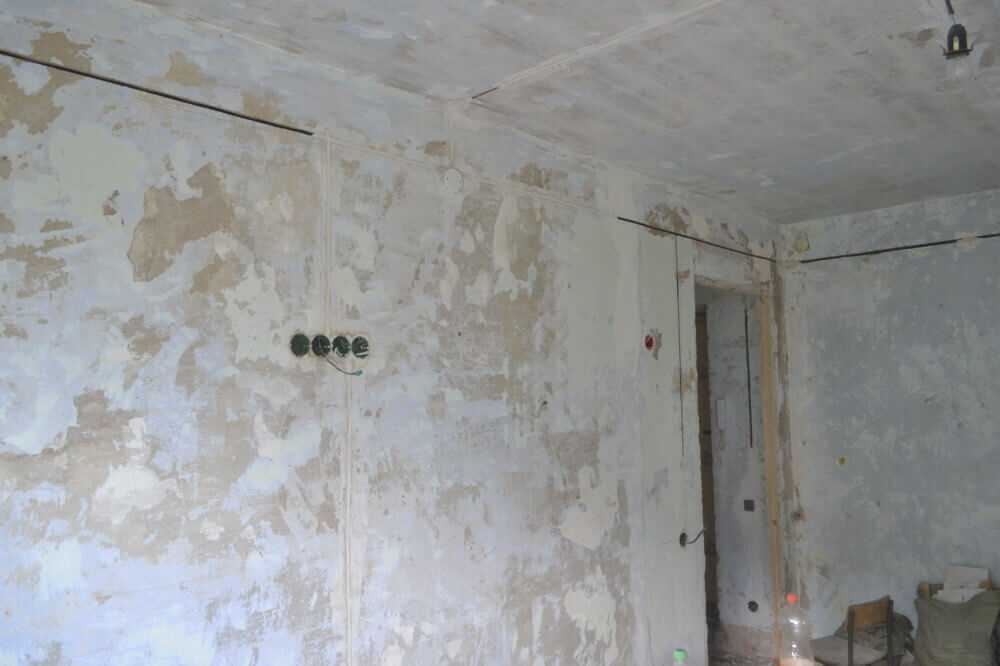

Монтаж проводки от щитка до квартиры

Часто возникает вопрос о согласовании с домовладением таких мероприятий, как прокладка кабеля или замена проводки. Ответ прост: никогда ранее и сейчас согласовывать эти мероприятия не требуется. Исключением становится только перекоммутация в самом щитке – дополнительное подключение источников питания к клеммам счетчика. Для этого необходимо обратиться в энергосбытовую организацию (ЭСО) и сообщить о намерении произвести переподключении питающего кабеля. Данная организация в свою очередь отправит к вам электромонтера, который произведет «снятие» пломб со счетчика, а после подключения кабеля – установит новые. Однако, перед тем как вызывать представителя ЭСО необходимо проложить соответствующий кабель. Итак, первым делом необходимо произвести замер расстояния от распределительного щита в квартире до щита учета на лестничной клетке. Кроме того, необходимо учесть длину кабеля для разделки и подключения жил к клеммам автоматов, а так же для аккуратной укладки в щитах. Далее необходимо определиться с маркой кабеля и его сечением. Для замены питающего кабеля в домах старого жилого фонда можно использовать медный двухжильный, а в новостройках — трехжильный кабель с жилами сечением 10 кв. мм. Для этих целей подойдет кабель кабель ВВГнг или ВВГ-Пнг.
