Монтаж электропроводки в частном доме

Как сделать разводку электропроводки в доме правильно?

Как бы это банально ни звучало, но для начала разводки электропроводки необходимо определиться с расстановкой мебели. Особенную роль здесь играет кухня с её множеством потребителей. И здесь действительно стоит все окончательно определить.

Когда все шкафы, диваны, кресла… «установлены» по местам и их перестановка в дальнейшем минимальна следует начинать размечать будущие электроточки.

Высота монтажа розеток и выключателей

Вот несколько советов по разметке розеток и выключателей:

Для выключателей необходимо выбрать высоту монтажа 800-900 мм (выбирается по свободно опущенной руке пользователя) от уровня чистого пола (и далее по тексту).

Раньше во времена СССР высоту выключателей делали 150-170 см обосновывая это тем, что дети будут баловаться. Всего лишь три пять раз за свою жизнь ребенок это сделает, а потом им это станет обыденным и надоест. А вот включать со стула выключатель на высоте 170 см они будут лет до 10 или даже больше (спасибо тем родителям, которые заботятся о функциональности).

Высота розеток принимается 300 мм, однако это не жесткие требования, а некое негласное правило.

В моей истории была заказчица, которая сказала: «мне через пять лет на пенсию и наклоняться выключать утюг и пылесос на этой высоте приезжайте вы ко мне». И мы сделали ей розетки на той же высоте, что и выключатели. Хорошее решение, которое можно взять на заметку и выглядит тоже неплохо.

Высота розеток для подвесного телевизора необходима 1200-1400 мм тогда при его монтаже на стену они будут за ним.

Для розеток над рабочей зоной кухни (над столешницей) необходимо 1050-1150 мм.

Для посудомоечной машинки лучшим решением поместить розетки под раковину, которая всегда находится по соседству. Высота 300 мм.

Для стиральной машины высота возможна в двух вариантах первый вариант, когда розетка будет спрятана на постоянной основе или же когда к ней есть постоянный доступ и она находится над стиральной машинкой. Высота 750 и 1050 мм соответственно.

Под варочную поверхность устанавливать розетку не стоит вообще. Просто оставляется вывод кабеля с запасом по длине и в последствии подключается без вилки напрямую.

Если ввод в дом однофазный, то для варочной поверхности из четырех конфорок следует проложить кабель 3*6 мм2, при трехфазном вводе необходим кабель 5*2,5 мм2. Высота также 750 мм.

Высота розетки под вытяжку 2100 мм и делается отступ от оси варочной поверхности на 40 мм вправо или влево и тогда она точно будет за коробом и не будет мешать воздуховоду.

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Подготовка к разработке электрической схемы

Что необходимо для разработки электрической схемы:

  • линейка, хорошо, если у вас будет еще и трафарет для зарисовки различных фигур,
  • фломастеры разных цветов или ручки с разноцветной пастой,
  • кроме того, понадобятся листы бумаги для чертежей и эскизов.

Эту же задачу можно выполнить быстрее с помощью компьютера, если вы можете работать в Автокаде или другой программе, где можно рисовать и чертить.

У вас есть план вашего дома, начнем с того, что мы начертим в масштабе упрощенный план. На рис. 1 пример упрощенного плана, у вас будет, естественно, другой.

Рис. 1 Упрощенный план дома:

Вы начертили свой план, в котором, как и на рис. 1 ничего внутри помещений еще нет, но скоро будет. Размеры на плане в метрах. Вот этот «пустой» план надо скопировать на ксероксе или распечатать на компьютере в 4 – 5 экземплярах, если вы будете рисовать остальное вручную.

На одном из экземпляров плана можно обозначить, где и какое помещение находится в вашем доме. (См. рис. 2)

Рис. 2 План расположения помещений:

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

  • расчета мощности, вводных устройств и требуемого сечения проводов;
  • расчета систем заземления и молниезащиты;
  • схемы разводки электропроводки;
  • плана расположения в здании кабельных линий и силового оборудования;
  • сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

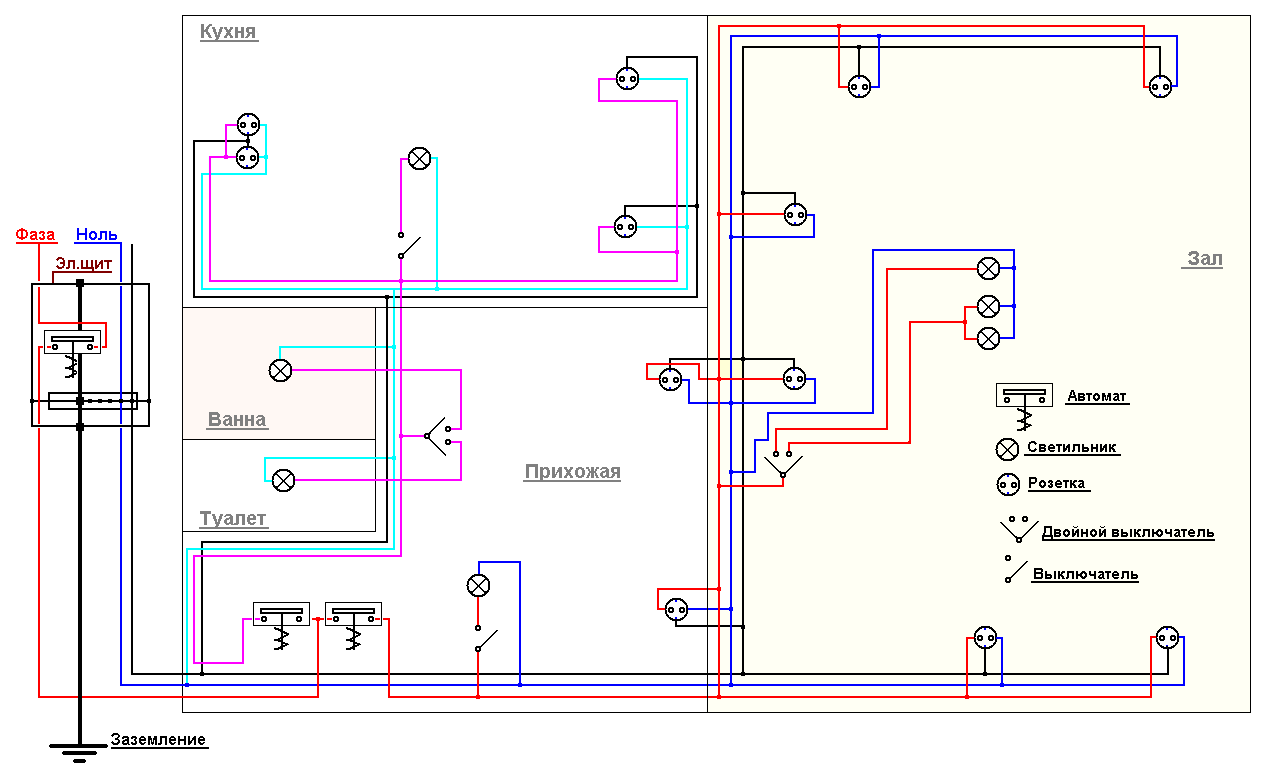

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

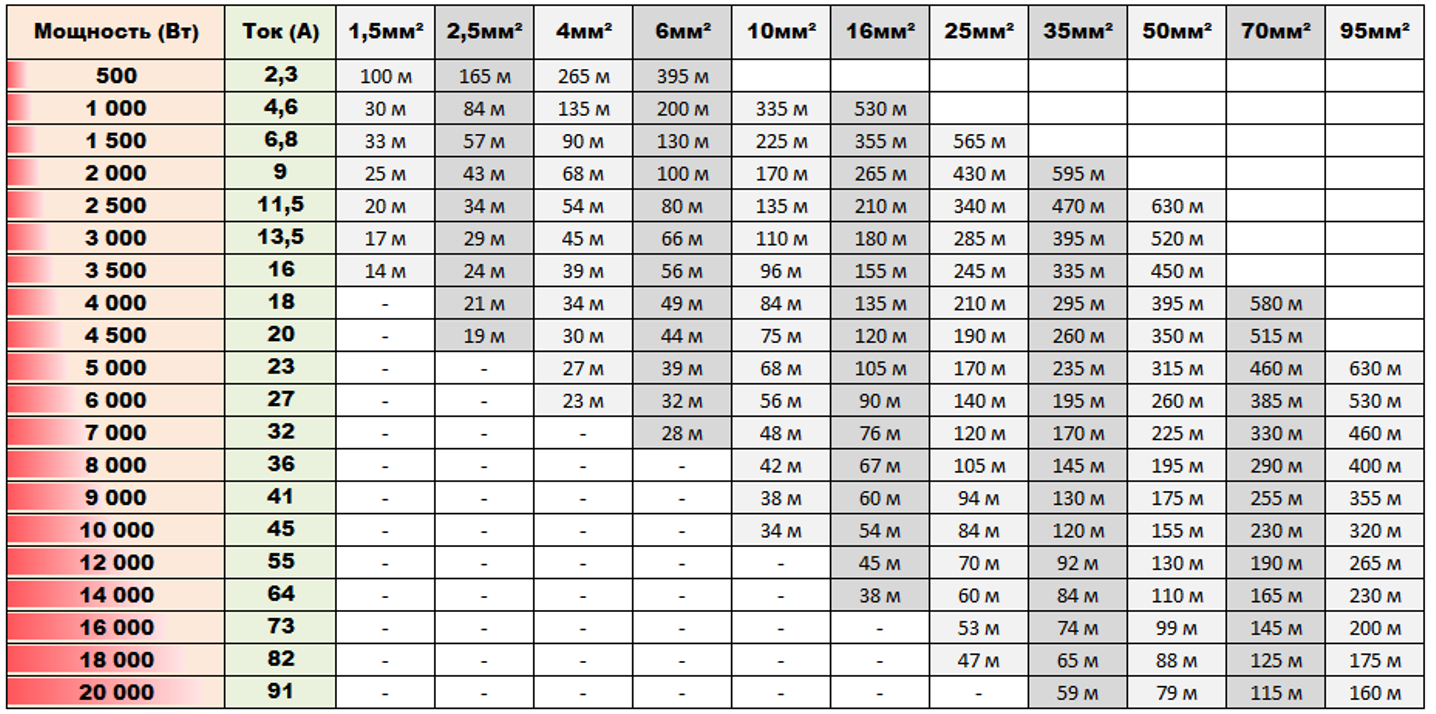

Как рассчитать пропускную мощность электрической проводки

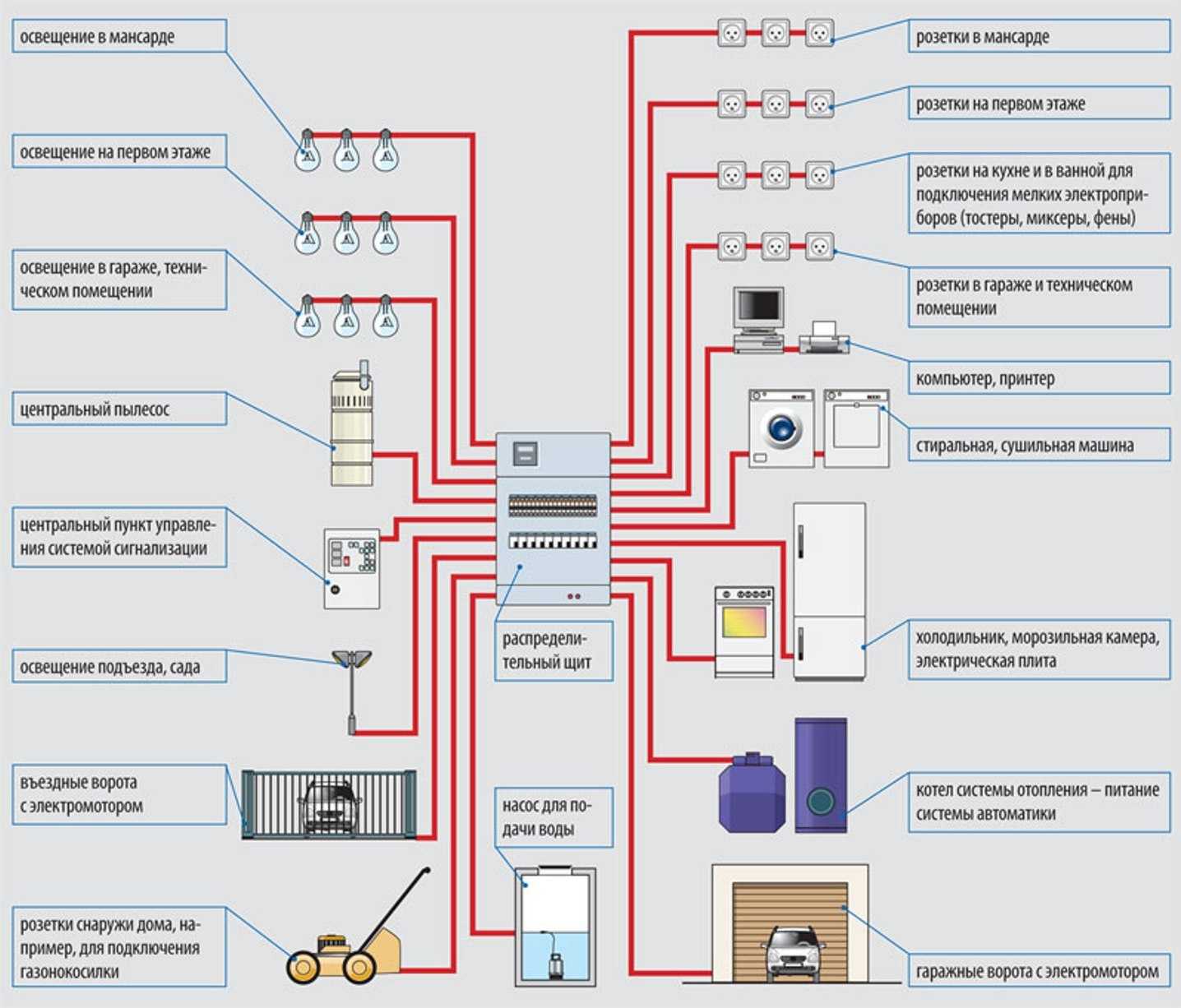

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Выбор вида электромонтажа

Первое с чего нужно начать — определиться со способом монтажа линии. На сегодняшний день используется разводка открытого и скрытого типа. Открытая электропроводка представляет собой крепление всех составляющих элементов поверх готовых стен (трассы прокладываются в специальных кабельных каналах).

Разводка линии открытым способом

Преимущество заключается в следующем:

  • поврежденный участок можно без проблем отремонтировать (не нужно разрезать обои, разрушать оштукатуренные стены и т. д.);
  • более простые установочные и подготовительные работы (не нужно штробить стены по электропроводку в доме);
  • удобно добавлять новые точки разветвления.

Недостатки у этого способа монтажа один — очень часто не вписывается в общий интерьер комнат так как кабельные каналы имеют не слишком привлекательный вид.

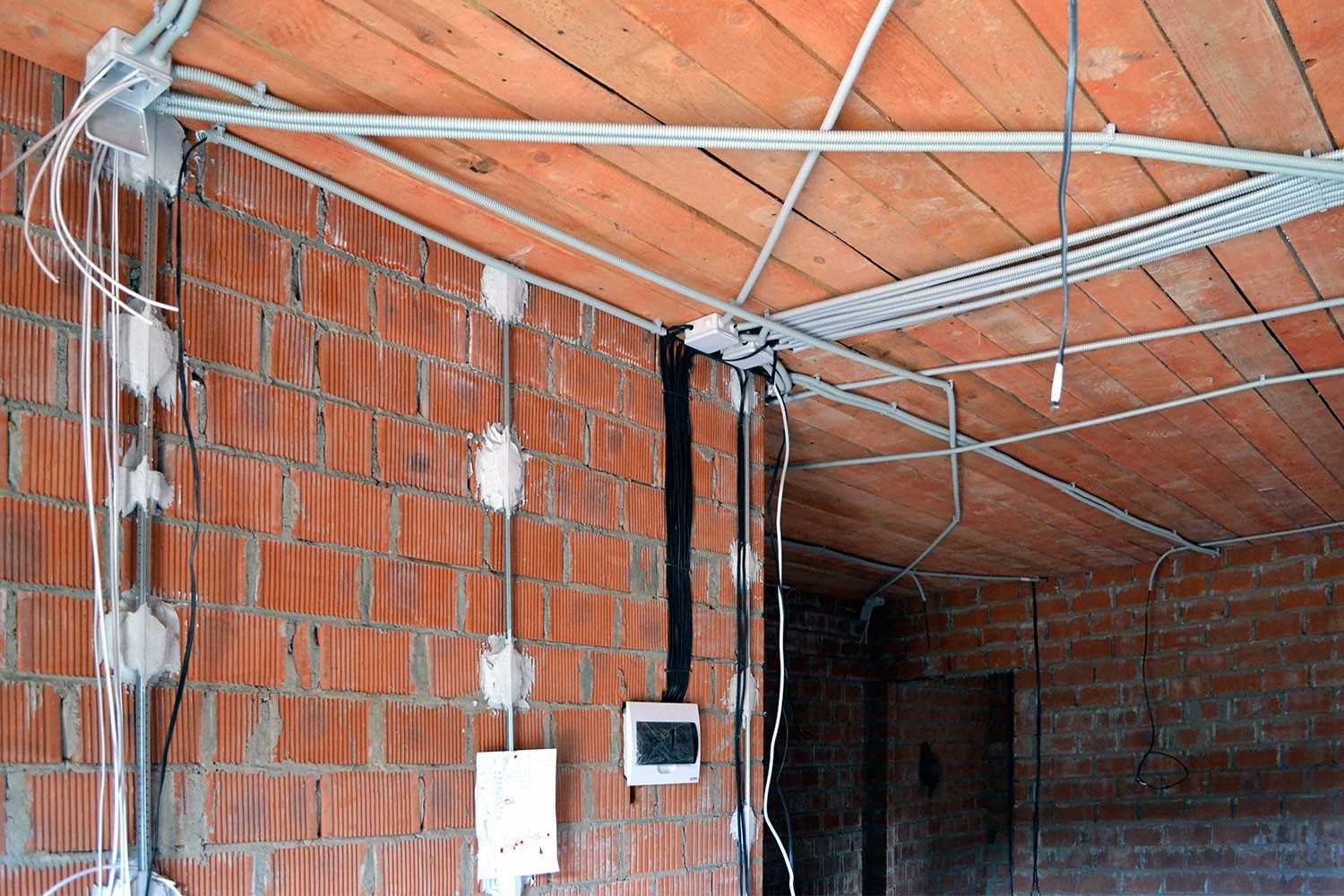

Скрытая электропроводка в доме пользуется большей популярностью. В этом случае провода и кабели укладывают в стенах, для этого бурят штробы – канавки в стенах, потолке и полу или за подвесным потолком и обшивками стен.

Преимущество:

  • не портит интерьер комнат своим видом;
  • является пожаробезопасной;
  • дешевле, чем наружная.
  • вероятность повреждения значительно меньше;
  • высокая долговечность всех элементов.

Среди недостатков выделяют:

  • сложность ремонта и эксплуатации (чтобы заменить электропроводку в доме либо подсоединить новую точку, нужно вскрывать отделку стен;
  • при выходе из строя очень сложно найти точное местонахождение поломки, если не использовать специальные приборы, к примеру, самодельный металлоискатель;
  • запрещена в деревянном доме, согласно ПУЭ 7.1.38.;
  • для электромонтажных работ нужно больше опыта и набор инструментов.

Рекомендуем Вам все же останавливать свой выбор на последнем способе, т. к. он более долговечен и вся линия не бросается в глаза! При выборе качественных комплектующих и правильном монтаже электропроводки в доме, вероятность поломки крайне мала.

2 Нюансы составления проекта энергоснабжения деревянного дома

Работы следует начать с получения технических условий в местном отделении поставщика электроэнергии. Затем приступают к расчету сводной мощности бытовой техники, осветительных и других приборов. Эту операцию несложно выполнить своими руками, используя таблицу ниже.

Устройство Потребляемая мощность (средняя), кВт
Электронагреватель 1,4
Духовой шкаф 1,2
Тостер 1,2
СВЧ-печь 1,8
Чайник 1,2
Фен 1
Утюг 1
Варочная плита 2,5
Лампочка 0,12
ПК 0,55
Стиральная машинка 0,7
Холодильник 0,4
Пылесос 1
Телевизор 0,2

После расчетов создается схема прокладки электрики. Порядок действий простой:

  • Составляется техплан дома. На нем отмечаются точки установки электроприборов, ламп, выключателей, розеток, прочего оборудования.
  • Для подключения техники подбирается подходящий тип кабеля.
  • На схеме разводки отмечаются места, где будут поставлены распределительные коробки. Одно такое приспособление обычно применяется для двух соседних (смежных) помещений в доме.
  • На плане указывается мощность каждого электроприбора (с учетом пускового усилия для установок с собственным двигателем).
  • Оборудование, потребляющее много энергии (печи, отопительные котлы, водонагреватели), объединяют в одну группу. Для их подключения применяется отдельный автомат.
  • Менее мощные приборы (люстры, торшеры и так далее) собирают в другую группу.

На схеме отмечают дистанции от линии, по которой проложен кабель, до всех оконных и дверных проемов и удаление электрических точек от потолочной и напольной поверхностей. Это делается для того, чтобы впоследствии при необходимости проведения ремонта в доме вероятность повреждения проводки была минимальной.

В процессе проектирования следует придерживаться нескольких важных рекомендаций. Специалисты-электрики советуют работать по таким нормативам:

  • Прокладка кабеля осуществляется вверху либо внизу стены с отступом 0,2 м от потолка или пола.
  • Установка распределительного щита производится в прихожей дома на высоте 150–170 см, чтобы дети не могли добраться до него.
  • Повороты внутренней проводки делаются под углом в 90°.
  • Из соображений эстетики и удобства использования все выключатели монтируются на одной высоте (0,8–1,5 м). Их обычно закрепляют со стороны, где находится ручка дверей, ведущих в комнату.

Розетки устанавливаются на любой высоте (ПУЭ и СНиП не оговаривают этот момент). Но места их монтажа следует продумать максимально грамотно, учитывая схему расстановки крупной бытовой техники и мебели. Тогда после ремонта для подключения электрооборудования не придется использовать удлинители.

Составление схемы

Схему электропроводки в квартире несложно сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором можно удобно отмечать места установки розеток, выключателей, светильников и других составляющих элементов. О том, как составить схему проводки перед ремонтом, мы рассказали подробно в статье: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты изложим ниже.

Начальная точка схемы – место размещения распределительного щитка в квартире. Обычно этим местом является коридор, рядом с входной дверью, на высоте примерно 1,5 метра от пола.

При составлении схемы рекомендуем Вам учитывать следующие советы, нормы и правила:

  1. В квартирах запрещено штробить несущие стены, а также делать горизонтальные и вертикальные штробы. Об этом мы подробно расскажем ниже.
  2. Трасса квартирной электропроводки должна проходить строго вертикально и горизонтально по стенам. Такое требование обеспечивает меньшую вероятность повреждения. К примеру, по расположению розетки вы сможете узнать, где именно проходит кабель, чтобы случайно не вбить в него гвоздь, когда вешаете картину. В идеале рекомендуется перед забиванием гвоздя найти провод в стене с помощью специального прибора. Учтите, что в хрущевках и других панельных строениях кабель прокладываются в каналах в плитах. Из-за требований к жесткости которых, каналы могут проходить по диагонали.
  3. Поворот трассы должен осуществляться только под прямым углом.
  4. Лучше всего прокладывать линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механического повреждения и при этом не отобразится на удобстве ремонта). Также можно провести проводку по полу, а не потолку, используя специальный электротехнический плинтус.
  5. Выключатели в квартире должны располагаться при входе в комнату, со стороны дверной ручки. Высота размещения выключателей не нормируется по ГОСТу и СНиПу, но, как правило, составляет либо 80 см либо 150 см. По евростандарту лучше устанавливать выключатели пониже, к тому же детям будет удобнее включать свет при необходимости.
  6. Розетки крепятся внизу (20-30 см от пола), но по необходимости могут размещаться на любой высоте (к примеру, на кухне над столешницей). Рекомендуется на 10 кв. метров помещения устанавливать минимум одну розетку, и не меньше 1 розетки на комнату. В кухне количество изделий должно соответствовать количеству бытовой техники, рекомендуется не меньше 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» пункт 14.27. Расстояние от места крепления до двери и окна не должно быть меньше, чем 10 см.
  7. В каждой комнате должна быть обязательно распределительная коробка.
  8. Перед тем, как составлять проект электропроводки в квартире, тщательно спланируйте местонахождение бытовой техники и мебели. Случается так, что после электромонтажных работ изделия могут закрываться мебелью, либо шнуры от бытовой техники не достают до источника питания.
  9. В ванной комнате должно быть минимум 2 розетки (одна для подключения стиральной машинки, вторая для фена). Но прочтите в статье «розетки в ванной комнате» о правильном их расположении. Если кратко, то розетки должны иметь защитные шторки или находится в зоне с наименьшей вероятностью попадания брызг.

Наверняка вам будут полезными эти статьи:

  • схема электропроводки в трехкомнатной квартире;
  • схема электропроводки в однокомнатной квартире.

Популярные виды кабелей для электрической проводки

К наиболее часто используемым видам изделий для устройства электрической сети относятся модели ВВГ и NYM.

В ПУЭ 7 п.2.1.48 сказано, что для монтажа проводки следует выбирать кабельную продукцию в соответствии с назначением, указанным изготовителем:

  • при устройстве слаботочных линий, где нагрузка не более 24В используется электрошнур ШВВП;
  • провод ПВЗ и подобные изделия применяются в тех случаях, когда нужна организация дополнительного контура, чтоб уровнять потенциалы;
  • для подключения мощных приборов применяется кабель ПВС 3х6 мм2. Он предназначен для прокладки линий питания варочных панелей, электрических плит, холодильников и т.д.

Кабель ВВГ

Наиболее распространенный вид кабеля отечественного производства. Он чаще всего используется при монтаже электросистемы в квартире. Относится к небронированным гибким силовым проводам.

Кабель ВВГнг-LS

Состоит из 1-5 металлических однопроволочных жил(медных), с площадью сечения 1,4-240 мм2. Проводники могут быть: круглые или плоские, они имеют изоляционную оболочку из ПВХ и общую внешнюю оболочку.

Модификации кабеля ВВГ:

  • ВВГ – основной вид;
  • ВВГнг – силовой кабель, внешняя оболочка и изоляция выполнены из негорючего ПВХ;
  • ВВГнг-LS – жилы с самозатухающей негорючей изоляционной оболочкой, которая обладает низким дымовыделением;
  • ВВГнг-FR-LS – негорючий кабель с малым задымлением, имеет дополнительную противопожарную защиту из слюдяной ленты.

Кабель ВВГ имеет низкую стоимость, но его оболочка не обладает высокими показателями по огнестойкости, при горении он выделяет много дыма. Такой вид не подходит для пучковой прокладки. В пучках монтируются негорючие изделия.

Можно сделать вывод, что для устройства электросетей в квартире стоит использовать надежные изделия марки ППГнг-HF и ВВГнг-LS, так как в режиме эксплуатации они более безопасны:

  1. Кабель с маркировкой ВВГнг-LS является оптимальным вариантом для монтажа проводки в доме. Он намного безопаснее, чем кабели ВВГ и ВВГнг.
  2. При возникновении пожара изоляция кабелей начинает плавиться в любом случае, но изоляционная оболочка кабеля ВВГнг-LS содержит меньше галогенов, чем изоляция ВВГнг и ВВГ. Такое содержание галогенов позволит увеличить время на эвакуацию и не получить серьезных поражений органов дыхания.
  3. Самый безопасный для домашней проводки – кабель ППГнг-HF, изоляционный слой без содержания галогенов. Он не выделяет едких веществ при плавлении.
  4. Кабель с маркировкой ВВГ и ВВГнг нельзя использовать для монтажа системы электроснабжения в жилом помещении. Несмотря на то что этот вид кабеля негорючий, при горении он выделяет большое количество галогенов, которое представляет опасность для жизни и здоровья человека.

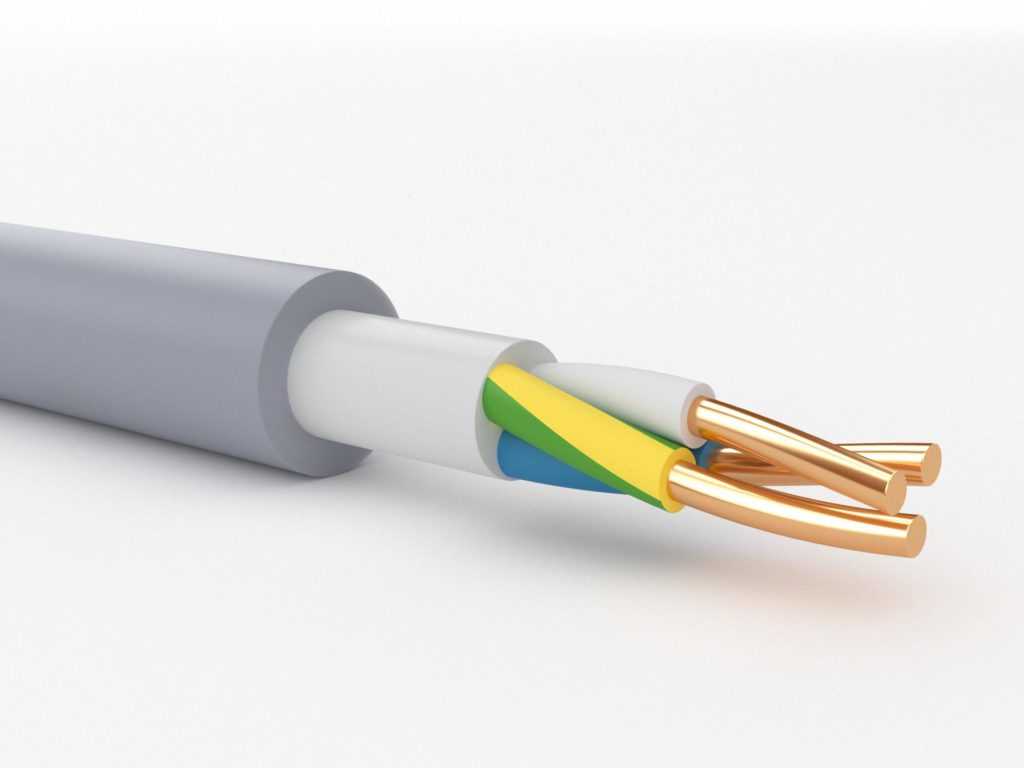

Кабель NYM

Изготовлен из меди, производится на российских предприятиях по немецкой лицензии. Соответствует ГОСТам и европейским нормам стандарта и качества.

Кабель NYM

По основным параметрам практически совпадает с характеристиками кабеля ВВГнг, данная модель также предназначена для напряжения до 0,66 кВт.

В продаже представлены:

  • однопроволочный многожильный кабель с сечением 1,5-10 мм2;
  • многопроволочный кабель с сечением более 16 мм2.

Между изоляционной оболочкой, выполненной из ПВХ и изолированными жилами прокладывают резиновый наполнитель, чтобы обеспечить негорючесть.

Схожие характеристики кабеля NYM и ВВГнг:
