Расшифровка степени защиты ip. таблица и стандарты

Расшифровка степени защиты

В этом разделе рассматриваются классы IP, встречающиеся чаще всего:

  • IP20. Корпус прибора может защитить внутренние элементы только от вторжения предметов размером до 12 мм. Устройства применяются в сухих, чистых, отапливаемых помещениях: жилые и административные, и общественные здания, магазины, театры и пр.;
  • IP21 и IP22. Приборы с классом IP21 и IP22 защищены от проникновения конденсата — их устанавливают в неотапливаемых помещениях и на улице под навесом;
  • IP23 — снаружи помещения без навеса;
  • IP44. К этому относятся электроприборы, защищенные от случайного попадания капель воды и твердых предметов. Их можно устанавливать в санузлах, но в открытых пространствах такая степень защиты недостаточна;
  • IP54. Приборы для объектов с повышенной влажностью — саун, бассейнов, ванных комнат. Также их устанавливают под навесами. Корпус может пропустить вовнутрь небольшое количество пыли, но на работоспособности устройства это не отразится. Брызги жидкости, независимо от направления попадания на оболочку, так и останутся снаружи;
  • IP67. Приборы для судов (палубные) или, например, подсветки бассейна, но не предназначенные для постоянной работы под водой. Они сохранят работоспособность, если погружение в жидкость было кратковременным. Индекс «6» означает максимальную защиту от пыли;
  • IP68. Все время в воде могут находиться приборы класса IP68, например, подсветка фонтана;
  • IPX4. Брызгозащищенные приборы без уточнения уровня пылезащиты. Устанавливаются в незагрязненных помещениях с повышенной влажностью.

На некоторых приборах проставляют два индекса IP. Пример — розетка с крышкой: проставлено IP 24*44. Первое значение характеризует розетку с открытой крышкой, второе — с закрытой.

Какие устройства выбирать

Все зависит от того, где именно они будут использоваться. Для производств, в которых имеются особые условия (запыленность, влажность, взрывоопасность), следует использовать оборудование рекомендованного класса. Для дома можно обойтись недорогими вариантами.

Ящик для установки незащищенных устройств

Многое зависит от того, где именно будет стоять прибор – на улице или внутри помещения:

В сухих, отапливаемых зимой помещениях (дом, квартира) можно установить устройства 20-го класса. Вы уже знаете, что это степень защиты IP20 и сможете расшифровать данный параметр

А вот устанавливать розетки IP20 в ванной или сауне не рекомендуется, поскольку влажность в этих комнатах все же высокая и имеется вероятность контакта с водой.

Если вы хотите установить светильник или розетку в погребе или подвале с высокой влажностью, то остановите внимание на классе IP44 (можно выбрать и более защищенные варианты).
Если подбираете розетки или светильник для бани (сауны), то выбирайте устройства IP54 и выше.
Для создания ландшафтной подсветки, подсветки пруда или бассейна подойдут светильники с классом защиты IP68.
Устанавливая розетки или светильники на улице (не под крышей), следует выбирать IP54. Они надежно защищают оборудование от постороннего вмешательства и влаги.
Для запыленных мест (склады, цеха) также рекомендуется использовать IP54

Определение IP

Аббревиатура IP в данном случае значит International Protection — «международная защита», на месте XX располагается двузначный цифровой индекс. Эта защита определяет доступность какого-либо изделия электротехнического назначения для следующих внешних поражающих факторов:

  • твердых тел (пальцев человека, деталей инструмента, проволоки и тому подобное);
  • пыли;
  • воды.

Проще говоря, это классификация по защищенности оболочек и корпусов разных изделий. Она не относится к внутренним узлам.

Пример маркировки может быть следующий: «Степень защиты IP67», «Класс защиты IP54», и тому подобное. Иногда после цифр может следовать заглавная буква латинского алфавита, служащая дополнением.

Буквы-дополнения

Здесь все просто. Буквы от A до D латинского алфавита заменяют первую цифру индекса, но их диапазон не включает в себя пылезащиту.

  • A — защита от случайного касания ладонью;
  • B — пальцем;
  • C — от проникновения инструмента;
  • D — тонкой проволоки, кабеля или щупа.

Пример — IP3XD. Здесь — третий класс влагозащиты и защита от проволоки, X обозначает пропущенную цифру.

Ряд других букв обозначает некоторые отдельные нюансы:

  • H — это техника, работающая при высоком напряжении;
  • M — аппарат с движущимися частями, который может работать под водой;
  • S — то же самое, что выше, машина выдерживает нахождение под водой, но работать там не может;
  • W — всепогодное исполнение;
  • K — горячая вода, подаваемая под давлением (некоторые виды мойки).

Зная эту классификацию, вы легко можете подобрать подходящее оборудование для конкретной задачи. Главное — помнить, что лучше перебдеть, чем недобдеть.

Расшифровка степени защиты

В маркировке участвуют цифры от 1 до 9, причем увеличение порядкового номера кода говорит об увеличении степени защиты. Пылевлагозащита, согласно классификатора, составляет от IP00, когда конструкция совершенно не защищена, до IP 69 с максимальным уровнем безопасности.

Если по какому-либо параметру испытания не проводились, то производитель обязан соответствующим образом информировать потребителя, то есть отражать в маркировке, ставя знак «х», например, IP5Х.

Первая цифра

Первый символ характеризует защиту от попадания пыли и механических предметов. Чем больше цифра, тем к более мелким предметам гарантируется устойчивость:

  • 0 – полное отсутствие защиты;
  • 1 – защита от случайных прикосновений, попадания предметов больших (50 мм), отсутствие защиты от сознательного воздействия;
  • 2 – защита от попадания пальцами и предметами с размерами больше 12,5 мм;
  • 3 – гарантируется невозможность попадания инструментов, кабеля и частиц с размерами более 2 мм;
  • 4 – невозможность попадания проводов, крепежных элементов и частиц более 1 мм;
  • 5 – частичная защита от попадания пыли, которая не влияет на работоспособность устройства;
  • 6 – полная гарантия от попадания пыли.

Шестой класс гарантирует полную защиту от любого возможного контакта частей тела человека с элементами устройства.

Вторая цифра

Вторая цифра маркировки несет более широкую информацию, поскольку гарантирует защищенность от попадания влаги (капель, брызг), погружения в воду. Нормальное функционирование обеспечивается как во время взаимодействия с неблагоприятными факторами, так и после этого.

Важно! Водозащищенность и водонепроницаемость имеют различное значение, причем второе свойство обеспечивает большую надежность. Водонепроницаемые часы

Водонепроницаемые часы

В данном случае классификация затрудняется тем, что брызги воды могут попадать на устройство с любых направлений, соответственно, защита должна обеспечивать работоспособность устройств в любых ситуациях. Таблица классов имеет следующий вид:

  • 0 – отсутствие защиты;
  • 1 – нормальная работа устройства при попадании вертикальных капель воды;
  • 2 – работа устройства при отклонении капель на угол до 15⁰;
  • 3 – защита от брызг дождя под углом до 60⁰ к вертикали;
  • 4 – допускается попадание брызг с любого направления;
  • 5 – защищенность от непрерывных струй воды;
  • 6 – улучшенная защита от струй (допускаются сильные струи);
  • 7 – нормальное функционирование при кратковременном погружении в воду на глубину до 1 м;
  • 8 – нормальная работа при длительности нахождения в воде до получаса при глубине погружения до 1 м;
  • 9 – защита от высокотемпературных струй воды высокого давления.

Согласно приведенным данным, наивысшая и наиболее распространенная степень защищенности обеспечивается для оборудования класса ip 68. Устройства IP 69 используются на автомойках и подобных предприятиях. Для бытового применения вполне достаточно класса ip67, так как по степени защиты ip67 расшифровка должна значить:

  • корпус устройства гарантирует невозможность попадания пыли внутрь;
  • случайное попадание устройства в воду не нарушит функционирование.

Обратите внимание! У приведенной классификации нет позиции, которая гарантирует работоспособность конструкции при нахождении в воде на время один час и более. Данное требование удовлетворяется при следовании стандартам для военной техники

Кроме того, такими стандартами предусматривается более высокая степень надежности при воздействии физических нагрузок (ударах, ускорениях).

Дополнительные буквы

В том случае, если степень защищенности увеличена, по сравнению с классификацией, или не попадает под классификацию (первая цифра Х), то после цифрового обозначения может добавляться буквенный символ:

  • A – защита от касания тыльной стороны рук;
  • B – защита от касания пальцами;
  • C – невозможность касания инструментом;
  • D – невозможность попадания проволоки;
  • H – символ для обозначения высоковольтного оборудования;
  • S – работа устройства во время испытаний на водозащищенность;
  • M – выключение устройства на время испытания;
  • W – устойчивость к прочим погодным условиям.

Обратите внимание! В классификации имеется такой недостаток, что устройства, выдерживающие погружение в воду, могут быть слабо защищены от попадания струй воды. Поэтому для конструкций, которые попадают одновременно под несколько классов, допускается двойная маркировка, которая указывается через знак дроби, например, IP65 / IP68

Степени защиты ip › Таблица

Удобно, когда степени защиты электрооборудования ip сведены в таблицы. Ниже даны три таблицы для ip защиты расшифровки.  Они соответствую ГОСТ 14254 — 2015.

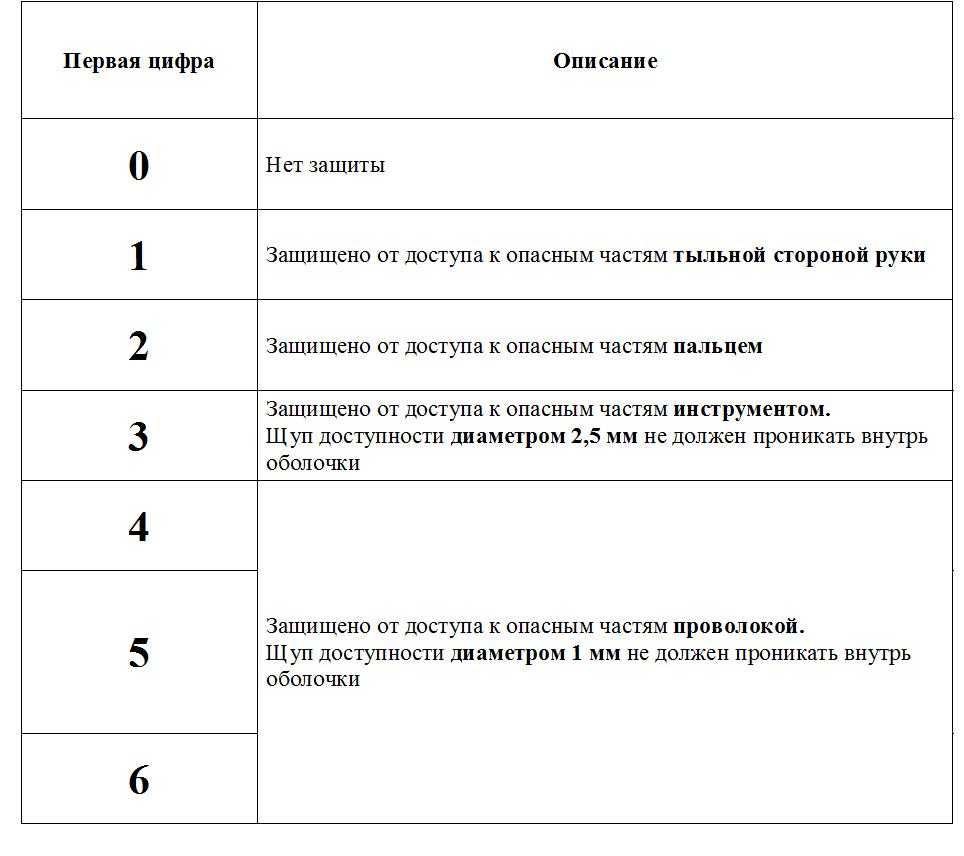

Таблица степеней защиты ip от доступа к опасным частям, обозначаемые первой цифрой индекса

Таблица защиты ip от внешних твердых предметов (первая цифра)

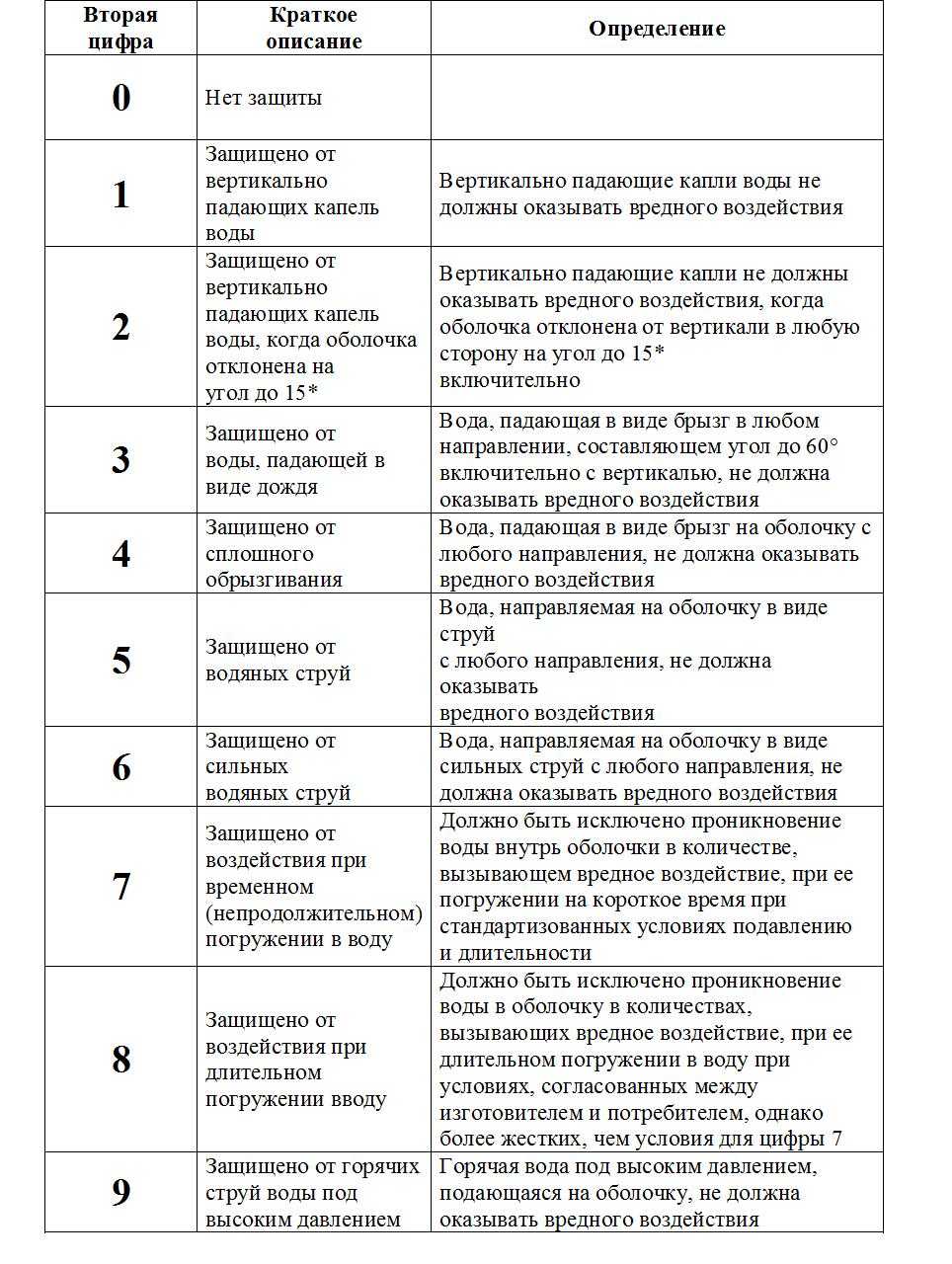

Таблица степени защиты электрооборудования ip от воды (вторая цифра)

Кроме первых двух цифр, в маркировке степени защиты может быть две буквы. Та, что стоит первой, после двух цифр называется дополнительной, а также может быть буква с вспомогательной информацией. Дополнительная буква говорит про уровень защиты человека от доступа к опасным частям.

При прикосновении человека к электрооборудованию различают такие виды защиты:

  • «A» — оборотной стороной руки;
  • «B» — пальцами рук;
  • «C» — ручным инструментом;
  • «D» — одиночными проводниками.

Первая цифра после IP и дополнительная буква в маркировке имеют разный смысл. Цифра указывает на защиту корпуса от отрицательного воздействия человека или каких-либо объектов, а дополнительная буква обозначает защиту человека от негативного влияния элементов самого электротехнического оборудования.

Например, первая цифра «3» указывает на защищенность корпуса от ручного слесарного инструмента, то есть оснащение и оборудование не будет испорчено при воздействии ручного слесарного инструмента. Дополнительная буква «С» удостоверяет, что персонал будет предохранен от влияния неблагоприятных факторов, а именно поражения током, если будет воздействие на оболочку ручным слесарным инструментом.

Вторая буква разметки категории защиты после цифр отображает вспомогательную информацию.

  • «H» — высоковольтное оборудование,
  • «M» — испытание производилось при движении,
  • «S» — испытание производилось при стационарном (неподвижном) состоянии.

«M» и «S» обычно применяют для оборудования с подвижными элементами.

Образцы разметок степени защиты c дополнительной или (и) вспомогательной буквами — IP 20С, IP 67S, IP 55DS.

Дополнительно взамен цифр бывают символы «X». Такой символ обозначает, что защищенность от посторонних предметов или воды не нормируется для этих составляющих электротехнического изделия. Примеры маркировки – IP X5, IP 1X, IP XX.

Помимо этого, на изделии бывает отмечена не одна, а сразу несколько степеней защиты. Множество степеней защиты отмечаются, если необходимо указать защиту одновременно от нескольких отрицательных воздействий, а последние соответсвуют разным степеням при классификации защит. К примеру, у изделия предусмотрена защита от воздействия малого потока воды и краткосрочного погружения в жидкость. При таких условиях может быть дана такая маркировка – IP 65 / IP 67.

Класс защиты IP

Разберемся в деталях показателей так называемой Ingress Protection более подробно. Как уже было упомянуто выше, каждая цифра в аббревиатуре имеет своё значение и которой соответствует определённый показатель защищённости. Первая цифра, указываемая сразу после аббревиатуры IP, показывает, насколько этот предмет защищён от инородных для него предметов, в том числе пыли.

 Таким образом, общепринятый стандарт выделяет категории показателя стойкости к проникновению чужеродных предметов:

  • 0 уровень – значит, что защита отсутствует полностью и добраться до содержимого может любое внешнее воздействие, в том числе человек;
  • 1 уровень – присутствует защита от значительных габаритов в её тыльную область;
  • 2 уровень – означает, что защита рассчитана максимум на проникновение человеческих пальцев руки;
  • 3 уровень – защита от более мелких объектов, таких как кабели, мелкие инструменты;
  • 4 уровень – защищённость от мелких деталей и предметов – проводков, крупных проволок, болтов;
  • 5 уровень – полноценная защищённость от внешних контактов, а также защищённость от пыли;
  • 6 уровень – полная изоляция, которая не допускает даже пыли.

Вторая цифра соответственно означает определённый класс защиты от влаги и воды. Причём в этом случае также имеет значение сторона проникновения, а также присутствующее в этот момент давление, сила струи или волны.

Значение второй цифры

  • Цифра 0 – абсолютная незащищенность;
  • Цифра 1 – частичная защищенность от падающих капель воды сверху (например, мелкий прямой дождь);
  • Цифра 2 – защита от воды, капающей вертикально с отклонением не более 15ᵒ;
  • Цифра 3 – защита от попадающих капель сверху или до углового наклона в 60ᵒ;
  • Цифра 4 – защищенность от мелких брызг, распространяющихся с любой стороны;
  • Цифра 5 – непроницаемость мелких струек воды, проникающих с любого направления;
  • Цифра 6 – серьёзная изоляция от сильных струй воды, в том числе морского течения;
  • Цифра 7 – стойкость к кратковременному погружению в толщу воды (не более 20-30 минут);
  • Цифра 8 – полноценная водонепроницаемость, обеспечивающая возможность работоспособности под водой даже на некоторой глубине.

Кроме того, степень защиты IP коррелирует и взаимообусловлена некоторыми иными показателями, такими как ВХШХГ (высота, ширина, глубина) объекта, а также КПКВК, области применения АСЧ, КОР, АДЧ, показателями КОПФГ, ОЗТОС, оборудования ТВЛМ, ПРГП. Все эти аббревиатуры, в соответствии с НИКАД и ГПИИР, а также иными нормативными актами должны учитываться при приобретении и эксплуатации.

Показатели: степень защиты IP65

Фактически, самым распространённым уровнем обеспечения стойкости электротехнических и иных объектов является уровень защиты IP65. Как мы видим из характеристики, такие вещи обладают крайне высокой изолированностью от влияния пыли, а также способны выдерживать существенные окропления водой.

Описание оборудования с показателем IP65:

  1. Абсолютная устойчивость ко всем проникновениям твёрдых частиц внешней среды и пыли, о чём говорит максимальный из возможных индекс 6.
  2. Достаточно высокая устойчивость к проникающей влаге, вплоть до выдерживания струек и лёгких водных напоров подобного типа (индекс 5).
  3. Такие средства предназначены для эксплуатирования на открытой среде, которая подвергает их всем атмосферным явлениям, в том числе дождю.

Именно эта степень IP является самой используемой, так как она принадлежит к категории самых высококачественных в плане защиты. В качестве примера можно привести большинство мобильных телефонов, защитные корпуса различного применения, светильники, кабель или канал для электропроводки и многие иные.

Расшифровка степень защиты IP


Пример маркировки класса защищённости

Классификация IP по первой цифре

Расшифровка степени защиты IP не сложна, главное — научиться ее понимать. Начать следует с самых широко распространенных классов и их маркировок, для того, чтобы можно было понять, что означает степень защиты IP55 или IP 44. Для примера можно привести некоторые степени защиты IP расшифровка:

  • Класс защиты IP20, IP21, IP22, IP23 — это самые распространенные электроприборы для квартир и жилых помещений. В серии 2х первая цифра обозначает то, что прибор защищен от части, размером более 12,5 мм. О второй цифре (х) поговорим чуть позднее;
  • IP30, IP31, IP34 — защита от частиц размером более 2,5 мм. При этом IP 34 наиболее защищен от механических повреждений;
  • Степень защиты IP44, IP40, IP43 означает, что прибор защищен от частиц размером более миллиметра. Подобный класс защищенности приемлем для ванных комнат, хорошо переносит повышенную влажность;
  • Степень защиты IP54, IP52, IP57 — прибор частично защищен от пыли. Обычно подобные устройства устанавливаются на лестничных клетках подъездов (электрощиты, осветительные приборы и тому подобные);
  • IP65, IP66, IP67 — самый высокий класс защищенности, который позволяет оборудованию работать практически в любых средах с повышенной влажностью, пылеобразованием и атмосферными осадками.

Класс защиты во многом зависит от второй цифры в маркировке. К примеру, при обозначении в классификации цифры 68, что означает, степень защиты IP68 допускает даже погружение в воду, что лучше степени защиты IP67. Как расшифровываются вторые цифры, также сейчас попробуем разобраться.


Таблица степеней защищённости

Но не все цифры могут присутствовать в маркировке. К примеру, обозначения IP с литерой 57 найти не удастся, так как подобной классификации не существует.

Так что же означает вторая цифра в подобном обозначении?

Классификация IP по второй цифре

Вторая цифра в маркировке уже конкретизирует виды агрессивности сред. Это числа от 0 до 9, где каждая обозначает определенные условия, а именно:

  • 1 — защищен от вертикального попадания жидкостей;
  • 2 — от жидкостей, которые могут попасть под углом в 15 градусов, то есть косой дождь и тому подобное;
  • 3 —  любые осадки;
  • 4 — брызги, к примеру, от проезжающих автомашин и тому подобное;
  • 5 — те же брызги, но уже под повышенным давлением;


Светодиодный прожектор с классом защищённости IP65

  • 6 — мощная струя воды, такая как из брандспойта;
  • 7 — прибор защищен от кратковременного погружения в жидкую среду на определенные глубины;
  • 8 — допускается полное затопление устройства на долгое время (глубина указывается отдельной литерой);
  • 9 — допустима чистка прибора при помощи пара, а также под высоким давлением;
  • 0 — прибор не имеет защиты от влаги и пыли.

Дополнительные буквенные обозначения

Иногда дополнительно к подобной маркировке добавлены буквенные обозначения, которые также могут сказать о многом. Подобных букв может быть две — дополнительная и вспомогательная.

Дополнительные буквенные обозначения несут информацию о защите от прикосновений к токонесущим частям прибора:

  • «А» — тыльными частями рук;
  • «В» — пальцами;
  • «С» — различными инструментами вроде отвертки или плоскогубцев;
  • «D» — любым проводом.

Вспомогательная буква предназначена для информирования о том, является ли оборудование высоковольтным, условия его испытаний и их результат:

  • «Н» — устройство является высоковольтным;
  • «М» — прибор находился в движении при испытаниях на защиту от воды;
  • «S» — при тех же испытаниях прибор был статичен;
  • «W» — прибор защищен от атмосферных осадков, солнца, ветра и так далее.

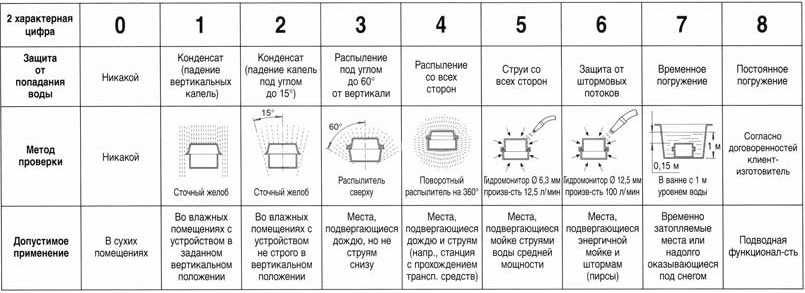

Полная расшифровка вторых цифр в маркировке

Таблица кодовых обозначений

Чтобы понимать значение индекса IP, необходимо ознакомиться с расшифровкой каждого класса. Далее она приводится отдельно для 1-й цифры (защита от твердых тел) и для 2-й (от влаги).

Защита от твердых тел

Данные удобно представить в виде таблицы.

Класс
Минимальный диаметр твердых частиц, проникновение которых не допускается, мм
Описание

Защита отсутствует, токоведущие части полностью открыты
1
50
Исключено неосторожное касание токоведущих частей тыльной стороной кисти, предплечьем, локтем и т.д.
2
12,5
Исключено касание токоведущих частей пальцами и аналогичными по размеру предметами
3
2,5
Внутренние части недоступны для инструментов, кабелей и т.п.
4
1
Внутрь не попадут даже самые тонкие провода, мелкие метизы и пр.
5
Песок
Внутрь корпуса может попасть только мелкая пыль. Касание токоведущих частей даже самым тонким инструментом полностью исключено
6
Пыль
Корпус непроницаем даже для самой мелкой пыли. Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Устройства с классом «0» допускаются к эксплуатации только при условии установки в какую-либо оболочку.

Защита от попадания воды

Данные также сведены в таблицу.

Класс влагозащиты При каком воздействии воды защита эффективна Комментарий
Защита отсутствует Попадание воды на прибор ни в каком виде не допускается. Установка — только в сухом помещении
1 Вертикально падающие капли
2 Капли, падающие под углом до 150 к вертикали Фактически это означает, что устройство можно повернуть относительно горизонтальной оси под падающими каплями на угол до 150
3 Капли с углом отклонения от вертикали до 600 Такие устройства уже не боятся дождя и могут устанавливаться на улице
4 Брызги с любым направлением Речь все еще идет о каплях, но уже падающих под любым углом. Такое оборудование устанавливают, к примеру, в ванной вблизи умывальника или душа
5 Струя со слабым напором, бьющая с любого направления
6 Струя с сильным напором, бьющая с любого направления Устройство можно мыть струей воды. Также ему не вредят накатывающиеся волны
7 Кратковременное погружение на глубину до 1 м
8 Погружение на глубину свыше 1 м продолжительностью более получаса Фактически это означает, что прибор рассчитан на эксплуатацию под водой. Пример — подсветка фонтана

9 (приводится в стандарте DIN 40050-9)

Струя с высокими напором и температурой Относительно недавно введенный класс для оборудования, нуждающегося в тщательной мойке горячей водой: бетономешалки, самосвалы, прочая дорожная техника, машины на пищевом и химическом производствах

Категория «7» и «8» не наследуют свойства предыдущих классов. То есть принадлежность к 7-му типу влагозащиты (допускается кратковременное погружение) вовсе не означает, что устройство защищено от направленной струи (классы 5 и 6). Аналогично принадлежность к 9-му классу (горячая струя высокого давления) не означает, что устройство переносит погружение под воду (классы 7 и 8).

Если оборудование и защищено от струй, и может работать под водой, указывают два индекса, например: IP65/68.

Каждый класс по влагозащите подразумевает и определенную категорию по пылезащите. То есть в прибор, защищенный от брызг (4-й класс по влагозащите), само собой не проникнут и твердые предметы размером до песка (5-й класс по пылезащите).

Дополнительные и вспомогательные обозначения

В некоторых случаях степень недоступности токоведущих частей для человека обозначают дополнительной литерой A, B, C или D, проставляемой после двух цифр.

При каких условиях применяются дополнительные обозначения:

  1. класс по защите от проникновения твердых предметов в маркировке не указан, то есть вместо 1-й цифры проставлен знак «Х»;
  2. фактический уровень защиты от проникновения предметов выше, чем заявлено в маркировке.

Буквы означают, что исключен контакт с токоведущими частями:

  • A — тыльной стороной руки;
  • B — пальцами;
  • C — инструментом;
  • D — проволокой.

К примеру, прибор по результатам испытаний был отнесен к 1-му классу защиты от проникновения твердых тел (до 50 мм или тыльная сторона руки), но впоследствии были приняты меры, не позволяющие пролезть внутрь пальцами. Запишут: IP10B.

Также дополнительно могут прописываться литеры:

  1. H. Означает возможность подключения к высокому напряжению — до 72,5 кВ;
  2. Mи S. Проставляются на оборудовании с подвижными элементами. «М» означает, что испытаниям на уровень влагозащиты подвергалось работающее оборудование (подвижные элементы совершали движение), «S» — его испытывали при неподвижных элементах.

Символ W говорит о наличии защиты от погодных факторов.

Что выбрать?

Конечно, запомнить все маркировки не получится с первого раза, а потому, производя монтаж, еще на стадии проектирования лучше решить, куда и какой прибор будет установлен, а уже по этим данным сделать пометки, какой именно класс защищенности потребуется. Ведь в наше время при широком ассортименте самых различных устройств на прилавках магазинов, несложно найти такой, который будет удовлетворять требованиям.

Будет ли это обычный светильник, без какой либо защиты, или устройство, которое будет освещать бассейн, причем прямо под водой — если подойти к выбору серьезно, то в любой, даже очень агрессивной среде оно прослужит долгое время.

Подводя итог, можно сказать, что таблица с маркировками должна быть обязательно под рукой при проекте электропроводки, независимо от того, в каком помещении предполагается замена электрооборудования. И выбирать по классу защищенности следует не только осветительные приборы, но и любое другое оборудование, будь это электрощит, автоматы, выключатели и так далее.

Пренебрегать этой маркировкой, то есть подобными данными защищенности приборов электрооборудования не стоит, ведь это и долговечность прибора, работающего в той или иной среде, и безопасность в смысле возможного поражения электротоком либо короткого замыкания. А потому, подобная маркировка очень важна при выборе электрических приборов и устройств. К тому же, при правильном выборе, не придется платить лишнее, приобретая прибор с классом защищенности выше, чем требуется.

Расшифровка: IP65

Маркировка IP65 – наиболее благоприятная и эксплуатируемая характеристика защищенности приборов, так как на сегодняшний день, таковыми являются большинство бытовых приборов, которые зачастую подвержены многим деструктивным обстоятельствам, поступающим извне. Такие предметы удобны, прочны, наделены качеством долгосрочного функционирования, а также их не страшно случайно залить водой, так как существенных нарушений это не повлечёт.

Подробная расшифровка индексации

  1. Цифра 6 после маркировки IP – это показатель проникновения внешних объектов и пыли. Так как на сегодняшний день выделяют всего 6 уровней, этот – максимальный.
  2. Цифра 5 – показатель удерживания работоспособности при столкновении с водой.

Всего 8 уровней, следовательно, 5 – это достаточная защита для контакта с малым количеством воды без сильного напора.

Первая цифра

Что может означать надпись в технических характеристиках — IP6X. Что означает пресловутая «шестерка»? У IP (степень защиты) расшифровка первого знака означает способность оболочки препятствовать проникновению внутрь твердых объектов.

  • 0 — отсутствие какой-либо защиты. Например, оголенные провода.
  • 1 — предметы размером больше 5 сантиметров. Отсутствие защиты от осознанного вмешательства.
  • 2 — объекты диаметром около 1,25 сантиметров (пальцы, карандаши).
  • 3 — больше 2,5 миллиметров (толстые кабели, инструменты).
  • 4 — свыше 1 миллиметра (провода).
  • 5 — устройство защищено от контакта с посторонними объектами, однако внутрь может попадать незначительное количество пыли.
  • 6 — полная изоляция от проникновения.

Как видите, ничего сложного. За что еще отвечает IP-защита? Расшифровка (ГОСТ 14254-96) следующего значения не намного труднее. Главное, запомните основной принцип показателя защиты — чем выше цифра, тем лучше прибор огражден от внешних воздействий.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Электрошок
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
