Определяем полярность светодиода. где плюс и минус у led

По внешнему виду

Если маркировка стерлась или неясна, то определение полярности конденсатора иногда возможно путем анализа внешнего вида корпуса. У многих емкостей с расположением выводов на одной стороне и не подвергавшихся монтажу плюсовая ножка длиннее, чем отрицательная. Изделия марки ЭТО, ныне устаревшие, имеют вид 2 цилиндров, поставленных друг на друга: большего диаметра и небольшой высоты, и меньшего диаметра, но существенно более высокий. Контакты расположены по центру торцов цилиндров. Положительный вывод смонтирован в торце цилиндра большего диаметра.

У некоторых мощных электролитов катод выведен на корпус, который соединен пайкой с шасси электрической схемы. Соответственно, положительный вывод изолирован от корпуса и расположен на его верхней части.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача “как узнать полярность конденсатора” решается путем применения универсального тестера – мультиметра.

Характеристики диода

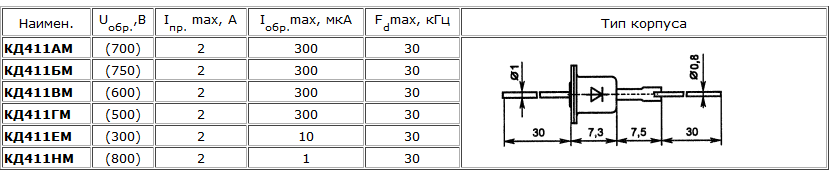

Давайте рассмотрим характеристику диода КД411АМ. Ищем его характеристики в интернете, вбивая в поиск “даташит КД411АМ”

Для объяснения параметров диода, нам также потребуется его ВАХ

1) Обратное максимальное напряжение U_обр – это такое напряжение диода, которое он выдерживает при подключении в обратном направлении, при этом через него будет протекать ток I_обр – сила тока при обратном подключении диода. При превышении обратного напряжения в диоде возникает так называемый лавинный пробой, в результате этого резко возрастает ток, что может привести к полному тепловому разрушению диода. В нашем исследуемом диоде это напряжение равняется 700 Вольт.

2) Максимальный прямой ток I_пр – это максимальный ток, который может течь через диод в прямом направлении. В нашем случае это 2 Ампера.

3) Максимальная частота F_d, которую нельзя превышать. В нашем случае максимальная частота диода будет 30 кГц. Если частота будет больше, то наш диод будет работать неправильно.

Как определить, где плюс и минус

Определить полярность светодиода можно несколькими способами:

визуально (по длине ножки, по внутренней части колбы, по толщине выводов);
при помощи измерительного устройства (мультиметра, тестера);
путем подключения питания;
по технической документации.

Чаще всего применяется визуальный осмотр прибора. Производители стараются указывать маркировку и метки, по которым можно определить, где плюс и минус у светодиода. Все приведенные методы просты, и их может использовать человек без соответствующих знаний.

Определяем зрительно

Визуальный осмотр является самым простым способом определения полярности. Существует несколько видов корпусов светодиодов. Наиболее распространенный – цилиндрический диод с диаметром 3,5 мм и более. Чтобы определить катод и анод у диода, нужно рассмотреть прибор. Через прозрачную поверхность будет видно, что площадь катода (отрицательный контакт) больше, чем у анода (положительный). Если рассмотреть внутреннюю часть невозможно, стоит посмотреть на выводы, они также различаются по размерам. Катод будет больше.

Светодиоды для поверхностного монтажа активно используются в прожекторах, лентах, светильниках. Определить контакты в них можно также зрительно. Они имеют ключ (скос), который указывает на отрицательный электрод.

У некоторых светодиодов может быть метка, указывающая на полярность. Это точка, кольцевая полоса, которая смещена к плюсу. У старых образцов есть заостренная с одной стороны форма, соответствующая положительному электроду.

С помощью подключения питания

Найти соответствующие электроды можно путем подачи напряжения малой величины. С помощью такого способа можно также определить исправность прибора. Потребуется источник постоянного тока (например, батарейка или аккумулятор). Светодиод нужно приложить к контактам. При правильном подключении и поднятии напряжения до 3 В диод будет загораться, а его насыщенность и яркость будет расти. Если подключение произошло неверно и полярность не соблюдена, светодиод не засветится.

Дополнительно можно подключить последовательно токоограничивающий резистор с сопротивлением выше 600 Ом. Это обезопасит светодиод от пробоя.

Применение мультиметра

Мультиметр – профессиональное устройство, помогающее определить не только плюс и минус светодиода, но и найти короткое замыкание в электросети, провести диагностику электронных компонентов, замерить основные параметры. С помощью мультитестера можно также определить цвет свечения у диода и пригодность к применению.

Произвести проверку мультиметром можно тремя способами:

Переключатель мультитестера устанавливается в положение «Проверка сопротивления – 2 кОм». Щупами нужно коснуться электродов светодиода. Когда красный щуп коснется анода, а черный – катода, на дисплее появится число от 1600 до 1800. В ином случае или при неисправности на экране будет высвечена 1. Минус способа – отсутствует засветка кристалла.
Переключатель нужно поставить в «прозвонка, проверка диода». Когда красный щуп коснется анода, а черный катода, светодиод начнет светиться. В ином случае диод никак не отреагирует.
Для последнего способа щупы не потребуются. В большинстве моделей есть два гнезда, около которых есть обозначения Е и С – эмиттер и коллектор соответственно. Они используются для проверки транзисторов, но для светодиода это способ также подходит. Если в отверстие С будет помещен катод, светодиод загорится. Это самый быстрый и эффективный метод.

Определение с помощью технической документации

В документе к светодиоду можно найти достаточное количество информации о производителе, характеристиках, в том числе о полярности. На одно устройство паспорт выдается редко, его можно получить при покупке большой партии компонентов.

Найти информацию можно самостоятельно, если знать марку светодиода. По таблицам с техническими характеристиками данной модели можно найти способ подключения и где плюс, а где минус.

Как определить, где анод, а где катод?

При определении катода и анода необходимо в первую очередь ориентироваться на направление тока, а не на полярность источника питания. Несмотря на то, что эти понятия тесно связаны с полярностью тока, они больше обусловлены направлениями векторов электричества.

Например, в аккумуляторах, при перезарядке, происходит изменение ролей катода и анода. Это связано с тем, что во время зарядки изменяется направление электрического тока. Электрод, выполнявший роль электрода при работе аккумулятора в режиме источника питания во время зарядки выполняет функции катода и наоборот – катод превращается в анод.

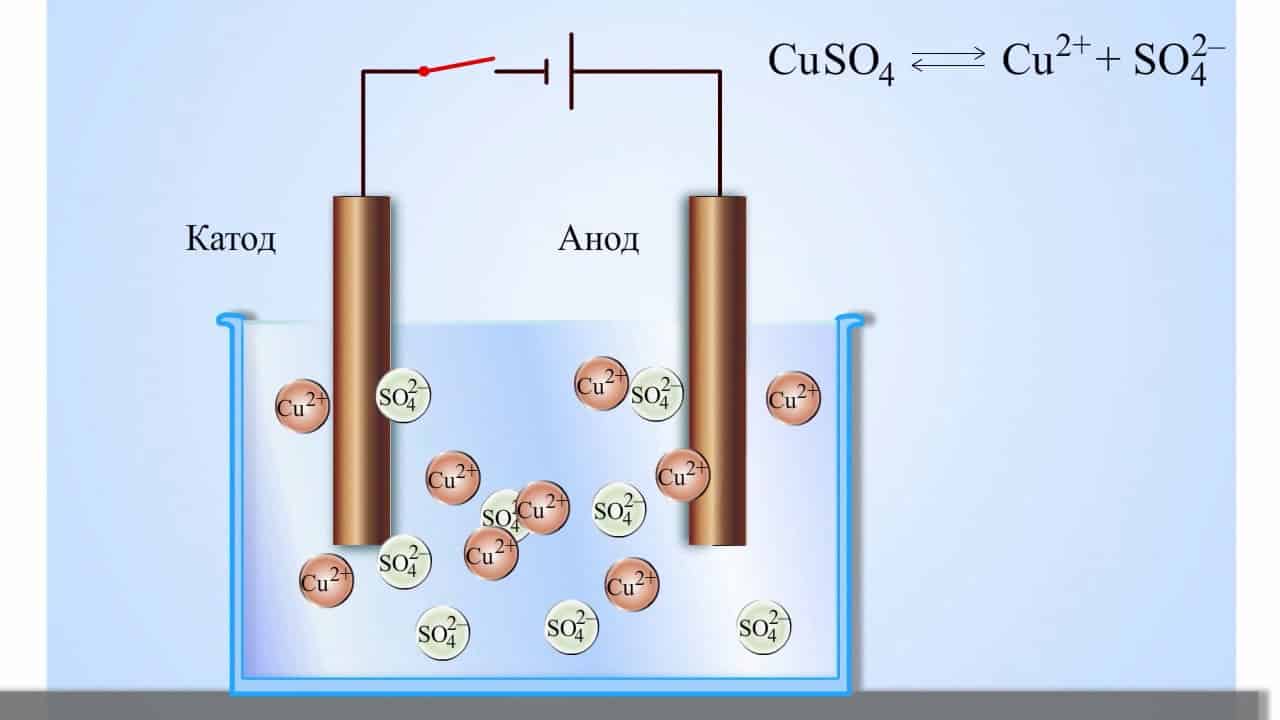

На рис. 1, изображено процесс электролиза, при котором происходит перемещение анионов (отрицательных ионов) и катионов (положительных ионов). Анионы устремляются к аноду, а положительные катионы – в сторону катода.

Рис. 1. Электролиз

При электролизе перемещаются носители зарядов разных знаков, однако, по определению, анодом является тот электрод, в который втекает ток. На рисунке анод подсоединён к положительному полюсу источника тока, а значит, ток условно втекает в этот электрод.

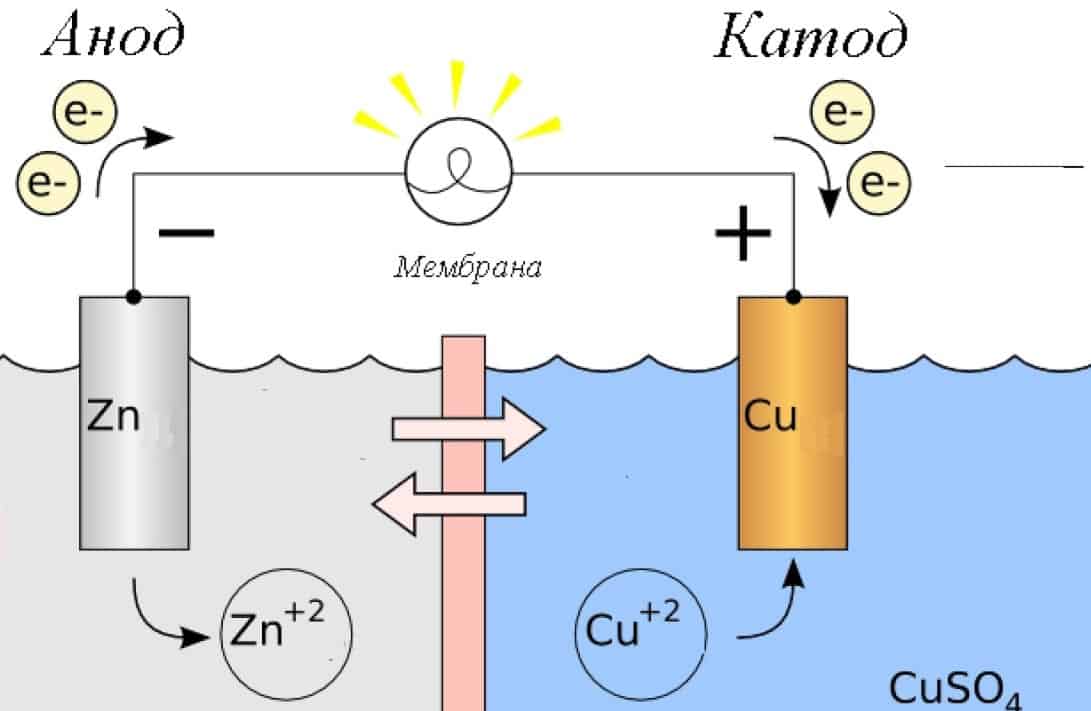

Обратите внимание на рисунок 2, где изображена схема гальванического элемента. Рис

2. Гальванический элемент

Рис. 2. Гальванический элемент

Плюсовой вывод источника тока является катодом, а не анодом, как можно было бы ожидать. При внимательном изучении принципа работы гальванического элемента можно понять, почему анод является отрицательным полюсом.

Обратите внимание на рисунок строения гальванического источника тока. Стрелки (вверху) указывают направление движения электронов, однако направлением тока условно принято считать перемещение от плюса к минусу

То есть, при замыкании цепи, ток входит именно в отрицательный полюс, который и является анодом, на котором происходит реакция окисления. Иначе говоря, ток от положительного электрода через нагрузку попадает на анод, являющийся отрицательным полюсом гальванического элемента. При вдумчивом подходе все стает на свои места.

При определении позиций анода и катода в радиоэлектронных элементах пользуются справочными материалами.

На назначение электродов указывает:

форма корпуса (рис. 3);
длина выводов (для светодиодов) (рис. 4);
метки на корпусах приборов или знака анода;
различная толщина выводов диода.

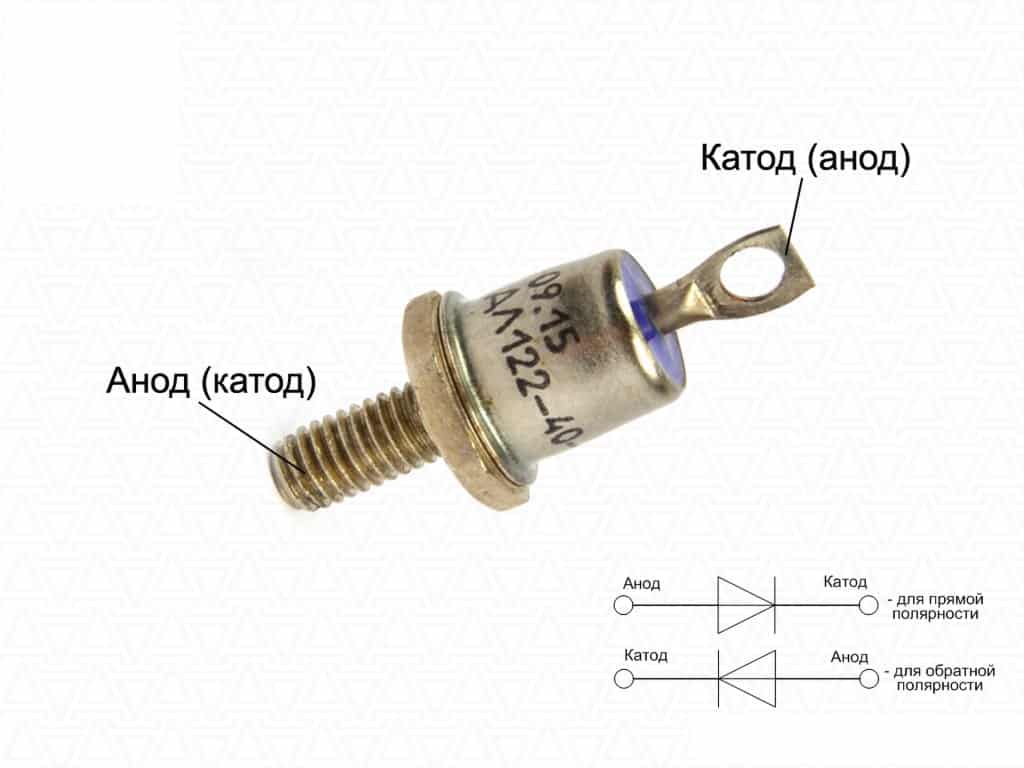

Рис. 3. Диод

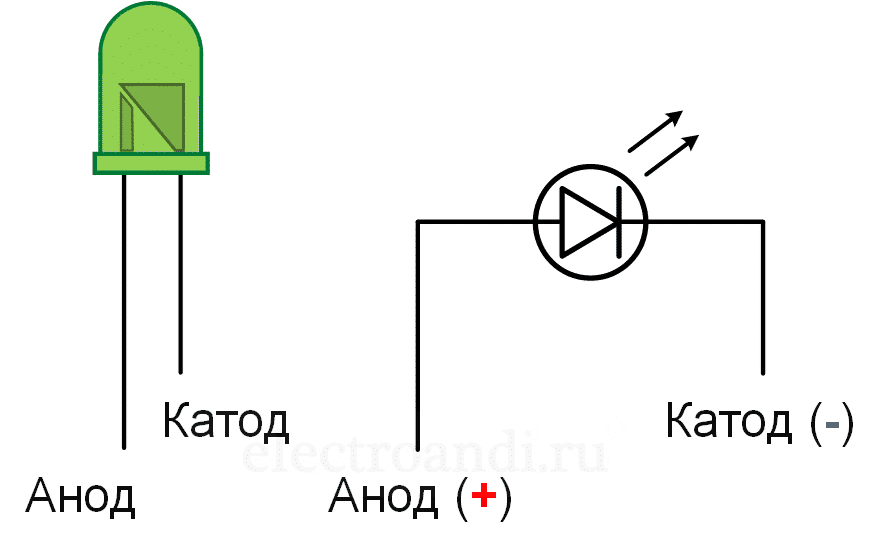

Рис. 4. Электроды светодиода Определение назначений выводов у полупроводниковых диодов можно определить с помощью измерительных приборов. Например, все типы диодов (кроме стабилитронов) проводят ток только в одном направлении. Если вы подключили тестер или омметр к диоду, и он показал незначительное сопротивление, то к положительному щупу прибора подключен анод, а к отрицательному – катод.

Если известен тип проводимости транзистора, то с помощью того же тестера можно определить выводы эмиттера и коллектора. Между ними сопротивление бесконечно велико (тока нет), а между базой и каждым из них проводимость будет (только в одну сторону, как у диода). Зная тип проводимости, по аналогии с диодом, можно определить: где анод, а где катод, а значит определить выводы коллектора или эмиттера (см. рис. 5).

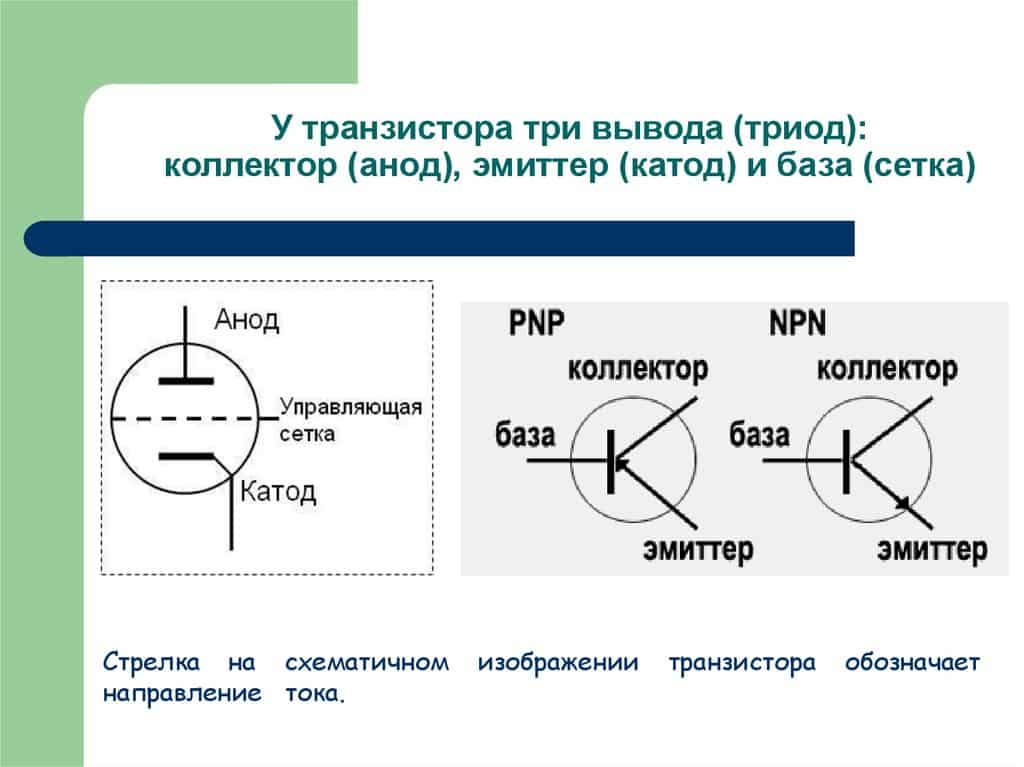

Рис. 5. Транзистор на схемах и его электроды

Что касается вакуумных диодов, то их невозможно проверить путем измерения обычными приборами. Поэтому их выводы расположены таким образом, чтобы исключить ошибки при подключении. В электронных лампах выводы точно совпадают с расположением контактов гнезда, предназначенного для этого радиоэлемента.

Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”

Стабилизатор для диодных ламп – подобный можно спаять самостоятельно

Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.

Схема подключения дневных ходовых огней на автомобиле

Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток

ДХО должны быть заметны при свете солнца.
Такую рекламу легко можно сделать самостоятельно

Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды

В результате получается мигающая реклама, которая явно привлечет внимание

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.

Простейшая цветомузыка – осталось подключить датчик звука

В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.

Этот диод можно с легкостью заменить при желании

Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Как определить анод и катод диода

1) на некоторых диодах катод обозначают полоской, отличающейся от цвета корпуса

2) можно проверить диод с помощью мультиметра и узнать, где у него катод, а где анод. Заодно проверить его работоспособность. Этот способ железный ;-). Как проверить диод с помощью мультиметра можно узнать в этой статье.

Где находится анод, а где катод очень легко запомнить, если вспомнить воронку для наливания жидкостей в узкие горлышки бутылок. Воронка очень похожа на схему диода. Наливаем в воронку, и жидкость у нас очень хорошо бежит, а если ее перевернуть, то попробуй налей-ка через узкое горлышко воронки ;-).

По внешнему виду

Катод на аккумуляторе, гальваническом элементе, в диоде и в других приборах. Катод при электролизе водного и иного раствора. Процессы на катоде:

Катод (от греч. κάθοδος – «ход вниз; нисхождение») – это электрод некоторого прибора, из которого вытекает электрический ток (в его конвенциональном понимании как поток положительных зарядов), в противоположность аноду в который он втекает.

Катод в электрохимии (при электролизе) – это электрод, на котором происходят реакции восстановления. Например, при электролитическом рафинировании металлов (меди, никеля, цинка и пр.) на катоде осаждается очищенный металл. Получаемый металл также именуется катодом (катод медный, катод никелевый, катод цинковый и т.п.) и используется для последующего изготовления металлической продукции (проволоки, фольги, порошка, изделий и пр.).

Катод в вакуумных электронных приборах катод – это электрод, который является источником свободных электронов, обычно вследствие термоэлектронной эмиссии. В электронно-лучевых приборах катод входит в состав электронной пушки. Различают катоды прямого накала, где нить накала непосредственно является источником электронов, и косвенного, где катод подогревается через керамический изолятор.

Термоэлектронная эмиссия – это явление выхода электронов из твёрдого тела, металла или карбидов или боридов переходных металлов в свободное пространство, обычно в вакуум или разрежённый газ при нагреве его до высокой температуры. Заметная эмиссия электронов наблюдается при нагреве чистых металлов только до температур свыше 900 К.

Катод в полупроводниковом приборе (диоде, тиристоре) – это электрод, подключенный к отрицательному полюсу источника тока, когда при приложении прямого напряжения прибор открыт (то есть имеет маленькое сопротивление и через прибор течёт прямой ток).

Катод химического источника тока (в аккумуляторе и ином гальваническом элементе) в соответствии с ГОСТ 15596-82 «Источники тока химические. Термины и определения (с Изменением № 1)» – это электрод химического источника тока, на котором протекают восстановительные процессы.

По внешнему виду

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов, определяется по светлой полосе, ассоциированной с отрицательным полюсом прибора. Если же ни по маркировке, ни по внешнему виду полярность электролита определить нельзя, то и тогда задача «как узнать полярность конденсатора» решается путем применения универсального тестера — мультиметра.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

черный, отвечает за отрицательный заряд;
красный, отвечает за положительный заряд;
желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Типы светодиодов

Сквозные светодиоды: они доступны в различных формах и размерах, и наиболее распространенными являются светодиоды 3 мм, 5 мм и 8 мм. Эти светодиоды доступны в различных цветах, таких как красный, синий, желтый, зеленый, белый и т. Д.
Светодиоды SMD (светодиоды для поверхностного монтажа): Светодиоды для поверхностного монтажа представляют собой специальную упаковку, которую можно легко установить на печатную плату. Светодиоды SMD обычно различаются в зависимости от их физических размеров. Например, наиболее распространенными светодиодами SMD являются 3528 и 5050.

Двухцветные светодиоды. Следующим типом светодиодов являются двухцветные светодиоды, как следует из названия, могут излучать два цвета. Двухцветные светодиоды имеют три контакта, обычно два анода и общий катод. В зависимости от конфигурации проводов, цвет будет активирован.

Светодиод RGB (красный — синий — зеленый): светодиоды RGB являются самыми любимыми и популярными среди любителей и дизайнеров. Даже компьютерные сборки очень популярны для реализации светодиодов RGB в корпусах компьютеров, материнских платах, оперативной памяти и так далее.

Светодиоды высокой мощности: Светодиод с номинальной мощностью, превышающей или равной 1 Вт, называется светодиодом высокой мощности. Это потому, что нормальные светодиоды имеют рассеиваемую мощность в несколько милливатт. Мощные светодиоды очень яркие и часто используются в фонариках, автомобильных фарах, прожекторах и так далее.

Проверка мультиметром

Мультиметр – маленький помощник настоящего мастера. Его еще называют тестером за то, что он может диагностировать большинство электронных компонентов, выявить короткое замыкание, измерить основные электрические параметры. Проверка светодиода мультиметром даёт следующие преимущества и определяет:

полярность (анод, катод);
цвет свечения;
пригодность к использованию.

Определить полярность светодиода можно одним из трёх способов. В первом случае, чтобы провести измерения, нужно установить переключатель тестера в положение «проверка сопротивления – 2 кОм» и кратковременно касаться щупами выводов. Когда красный (плюс) щуп коснётся анода, а чёрный (минус, подключенный к разъёму СОМ мультиметра) – катода, на экране мигнёт число в пределах 1600–1800. Такое тестирование неисправного полупроводникового прибора будет высвечивать на экране только единицу. Недостаток метода заключается в отсутствие засветки кристалла.

Второй способ подразумевает установку переключателя в положение «прозвонка, проверка диода». Касаясь красным щупом анода, а чёрным катода, светодиод слегка засветится. На экране отобразится число, величина которого зависит от типа и цвета излучающего диода.

Каждый из приведенных способов определения полярности имеет свои преимущества. Какой из них лучше? Всё зависит от сложившихся условий и наличия подручных средств. Начинающему радиолюбителю нужно освоить все методики, чтобы в будущем оперативно искать неисправности. Ведь светодиодные индикаторы – незаменимый элемент современной электронной техники.
