Наконечники для проводов под опрессовку: типы, нюансы работы

Конструкция и виды

Изделие состоит из 2-х элементов:

• ТОКОПРОВОДЯЩАЯ ТРУБКА. В процессе ее изготовления применяется электролитическая медь с обязательным лужением.
• ПОЛИАМИДНЫЙ ФЛАНЕЦ, ИЗОЛИРОВАННЫЙ.

Если говорить простыми словами, кабельные наконечники НШВИ — медные трубки, обработанные с помощью гальваники и имеющие один развальцованный конец (для ввода многожильного проводника). Вторая часть изделия — полиамидная манжета, обеспечивающая надежную изоляцию и защиту от напряжения.

В процессе изготовления применяется специальный тип меди, что обеспечивает надежное соединение в месте контакта и исключение повреждения проводника из-за давления винта. Сегодня можно купить наконечник НШВИ сечением 0,25-150 мм.

По конструкции устройства бывают двух типов:

• Одинарные.
• Двойные.

Первые предназначены для обжатия одного, а вторые — двух многожильных проводов одновременно. В этом и заключается их главное преимущество. К примеру, при подаче питания на АВ (автоматический выключатель) удается исключить из цепи дополнительную перемычку из проволоки. Исходя из особенностей каждого из видов, размер пластикового фланца различается.

Кроме уже рассмотренного типа изделия, существуют и другие типы:

• НАКОНЕЧНИКИ ТМЛ — используются для обжима кабелей из меди и алюминия посредством опрессовки для последующего подключения к шине или оборудованию. ТМЛ бывают двух видов — медные и алюминиевые. Первые применяются для подключения кабелей из меди, а вторые — из алюминия. Луженые изделия ТМЛ используются одновременно с проводниками из меди и алюминия для опрессовывания и пайки.
• НАКОНЕЧНИКИ НВИ И НКИ — подходят для оконцевания гибких (многожильных) проводников из меди. Используются при сборке электрических схем, когда в процессе соединения применяется винтовая фиксация. Кольцевые наконечники, как правило, применяются для обеспечения стационарного подключения к электрическому оборудованию. Если в будущем требуется разборка схемы и перекроссировка зажимов, стоит задействовать НШВИ. Благодаря его применению, не нужно демонтировать крепление — достаточно послабить зажимной винт.

Конструкция наконечника

Наконечник состоит из двух частей:

1. Токопроводящая трубка, которая изготавливается из луженой электролитической меди.
2. Изолированный фланец из полиамида.

Для их изготовления используют специальную медь. Именно такое соединение позволяет при зажиме не повредить сам проводник в местах винтового крепления. НШВИ производятся сечением от 0,25 до 150 мм. Материал, из которого они изготавливаются, подвергается гальваническому лужению.

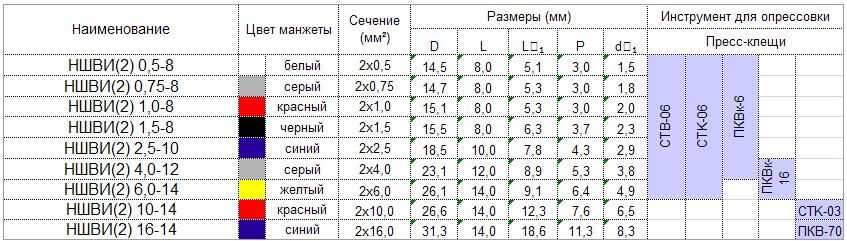

Размеры НШВИ и НШВИ-2, а также их цветовая маркировка предоставлены в таблицах:

Наконечники НШВИ бывают двух видов: одинарные и двойные.  Преимущество двойной конструкции заключается в возможности обжать два многожильных провода. Например, их можно применять вместо проволочной перемычки в качестве подачи питания на автоматический выключатель. Такие наконечники применяются для двух проводов, входящих в одно гнездо электроприбора.

Отличие одинарных от двойных наконечников заключается в виде пластикового фланца. Для одинарных предназначен один провод, а для двойных – два, поэтому у них более расширенный фланец.

На видео ниже наглядно показывается, что собой представляют наконечники для проводов и как ими правильно пользоваться:

Типы и их параметры

По расположению прижимных поверхностей среди электромонтажных кримперов существуют определенные модели, которые используются при проведении электромонтажных работ. Кримперы могут быть как универсальными, так и узкоспециализированными. Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем. Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

Кримпер со сменными матрицами (модулями).

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Вам это будет интересно Подключение греющего кабеля

Как выглядит автоматический кримпер

Автоматический кримперы

На рынке представлены автоматические варианты, которые также пользуются спросом. Среди них можно выделить следующие типы обжимников:

Мобильную полуавтоматическую версию — это прежде всего модифицированный ручной кримпер, предусмотренный съёмной матрицей, храповым механизмом и устройством разблокировки.

Полностью автоматические модели имеют гидравлический, электрический или пневматический механизм, что упрощает обжатие коннекторов. Как правило, настольные или стационарные кримперы способны выдержать большую нагрузку и, соответственно, отлично справляются с выполнением своих функций. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Ручной обжим

Ручной кримпер

Важно отметить, что у механических моделей принцип работы схож с обыкновенными клещами. Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера

Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Обратите внимание! Такие модели, как правило, предназначены для работы с проводами небольшого сечения, так как обжимают ограниченную группу наконечников. Для каких целей применяют обжим

Для каких целей применяют обжим

Как обжать наконечники для проводов без инструмента

С точки зрения техники строительства обжим проводов без соответствующего инструмента запрещен, исключение составляет лишь черновой монтаж для проверки выполненных работ.
Однако при каких-либо бытовых работах с невысокотоковыми потребителями допускается работа без обжимающего инструмента.

Есть несколько методов оконцевания шнуров без инструмента:

• пайка с использованием тугоплавких высокотемпературных припоев;
• «нестандартный» обжим с использованием кернов, молотков, надрезом наконечника

Пайка наконечника

Для спайки вам, конечно, не потребуется серьезные и дорогостоящие пресс-клещи/кримперы, но в вашем арсенале должны присутствовать следующие «бытовые» ремонтные инструменты:

1. Паяльник (от 80 W)/паяльная лампа/газовая горелка.
2. Набор для пайки (флюсы/канифоль, припои различных видов).
3. Термоусадочная трубка и/или изолента.
4. Базовые знания и умения работы с паяльником.

Алгоритм действий следующий:

• при наличии паяльника/паяльной лампы, разогреваем его до рабочей температуры, при его отсутствии включаем конфорку на кухонной плитке;
• пока инструмент нагревается выполняем операции по снятию изоляции с нашего шнура (снимаем с запасом в 0.3–0.5 см), следим за тем, чтобы не повредить жилы;
• надеваем термоизоляционную оплетку на шнур и сдвигаем её на безопасное расстояние, пока она нам не понадобится;
• обезжириваем зачищенный участок;
• обезжириваем наконечник;
• наносим флюс во внутреннюю часть наконечника;
• припой предварительно нарезаем небольшими кусочками, так, чтобы он, примерно, на половину-треть покрыл внутреннюю часть наконечника;
• наносим паяльником флюс на зачищенную часть шнура, лудим её (если паяльник отсутствует, то пропускаем данный шаг);
• аккуратно, удерживая наконечник пассатижами так, чтобы частички припоя не выпадали из него, кладем на кухонную плитку (при отсутствии паяльника) или греем паяльником/лампой/горелкой несколько минут пока припой внутри не станет пластичным и жидким;
• как только припой будет готов быстро и аккуратно берем шнур за изоляцию и устанавливаем его в наконечник, при этом продолжаем разогревать наконечник, удерживая его пассатижами, если между наконечником остается незаполненное место, а припой не выходит наружу, то добавляем припой в эти места, пока он не начнет «вылезать» наружу;
• после чего выключаем паяльник/горелку и даем несколько минут на то, чтобы припой окончательно застыл;
• после застывания наматываем на соединение кабеля и наконечника 2-3 слоя изоленты, сдвигаем термическую оплетку, по краям фиксируя изолентой.

Обжим с использованием керна/молотка

Этот метод имеет множество недостатков, основным из которых является недостаточный прижим, что может быть чревато нагревом такого соединения. Однако он достаточно часто практикуется, в особенности в тех случаях, если соединение не будет работать с высокотоковыми приборами.

Для данного метода понадобится минимум инструментов:

1. Молоток.
2. Керн (не обязательно, но желательно).
3. Небольшой напильник по металлу.
4. Тиски (не обязательно, но желательно).
5. Токопроводящая паста (крайне желательно).
6. Изоляционная лента и/или термоусадка.

Для оконцевания данными инструментами поступаем так:

• снимаем изоляцию со шнура (запас 0.3–0.5 см);
• следим за тем, чтобы жилы не были повреждены;
• распрямляем все жилы провода, слегка скручиваем (пол-оборота, не больше!);
• берем наконечник делаем небольшой надрез напильником (примерно до 1/5 от всей длины наконечника) со стороны провода;
• надеваем термоусадку, отодвигаем на 10–20 сантиметров, так чтобы она не мешала;
  обезжириваем шнур;
• равномерно наносим токопроводящую пасту;
• зажимаем наконечник в тисках или же кладем так, чтобы его можно было удобно удерживать одной рукой;
• после чего до конца устанавливаем провод в наконечник;
• берем керн и молоток и начинаем делать удары по центральной части наконечника, которая должна быть «обжата» (если керна нет, то можно использовать тонкую часть молотка);
• делаем 4–5 точек фиксации;
• переворачиваем наконечник, повторяем операцию;
• проверяем соединение на прочность;
• надеваем термоусадку на соединение, греем его;
• готово, соединение обжато!
