Распределительная коробка для электропроводки: схемы, пошаговая инструкция

Начинаем с простых проектов: схема подключения одноклавишного выключателя к лампочке

Приборы этой категории рассчитаны на предельное напряжение 1000 V. Как видите, это намного больше, чем 220 V стандартной сети. Тем не менее, надо подробнее изучить разные модификации, чтобы исключить ошибки при покупке и в ходе выполнения монтажных операций.

К металлической рамке прикрепляют пластиковую рамку с клавишами. Для надежной фиксации закручивают винты, которые раздвигают в стороны опорные «лапки». Такой вариант установки применяют для создания хороших эстетических характеристик, повышения уровня безопасности. Следующим преимуществом является хорошая защита проводников и конструкции от неблагоприятных внешних воздействий.

На фото отмечен специальный резиновый уплотнитель (1). По обозначению (2) можно определить класс защиты.

По этой схеме подключения выключателя света с одной клавишей не сложно понять принцип действия. Нажатие клавиши приводит в действие механизм, разрывающий/соединяющий электрическую цепь. В соответствующем положении гаснет/загорается подключенная лампочка.

В такой модификации параллельно ключу установлена лампочка с резистором. При разорванной цепи силы тока будет достаточно для ее функционирования. Мощный внешний светильник используется только как проводник. Исключением являются светодиоды, которые способны работать с малой интенсивностью при незначительной величине тока.

Подключение проходных выключателей

В таком варианте можно обеспечить управление освещением из нескольких мест. Подобные схемы применяют при оснащении крупных комнат, длинных коридоров, лестничных маршей.

Как без ошибок подключают выключатель света с одной клавишей: пошаговая инструкция

Перед началом работ отключают электропитание объекта.

Иллюстрация	Как подключить одноклавишный выключатель света: последовательность правильных действий с комментариями
	В соответствии с планом и разметкой создают штробу. В этот канал от щитка (1) до распределительной коробки (3) устанавливают плоский трехжильный кабель ВВГ (2). Сечение проводника – 1, 5 мм кв.
	Запас длины кабеля в каждом узле соединений надо оставить достаточный для удобного выполнения рабочих операций (10-15 см). В щитке жилы кабеля зачищают, подключают жилу с изоляцией серого цвета к автомату.
	Провод с изоляцией синего цвета – к нулевой шине (1), желто-зеленый – к планке заземления (2).
	В распределительной коробке маркируют жилы: серая – L; синяя – N; желто-зеленая – PE. Это не обязательная процедура, но она приведена в точном соответствии со стандартами технологического процесса. При монтаже более сложных схем качественная маркировка предотвращает ошибки.
	Выключатель устанавливают на удобной для пользователя высоте (рекомендованное значение – от 0,9 до 1,5 м от уровня чистового напольного покрытия). Дверь в открытом состоянии не должна его закрывать.
	От коробки в штробе укладывают вниз двухжильный плоский кабель ВВГ сечением 1,5 мм кв. Концы кабеля должны иметь достаточный запас длины. Удаляют защитную оболочку на 8-12 мм, устанавливают маркировочные кольца. Жилу с оболочкой серого цвета зажимают верхним винтовым соединением. Коричневую – нижним.
	От распределительной коробки плоским кабелем ВВГ ведут линию к светильнику. Зачищают концы, жилы подсоединяют в соответствии с цветовой (буквенно-цифровой) маркировкой. Желто-зеленую – к металлическому корпусу светильника.
	Аналогичным образом, с учетом маркировки, соединяют провода в распределительной коробке. Вместо «скруток» удобнее применяют специальные клеммные зажимы, которые обеспечивают надежный долговечный контакт.
	Если не подведено заземление в распределительный щит, корпус светильника сделан из диэлектрика, то при монтаже одноклавишного выключателя применяют двухжильный кабель. В этом случае используют такую конфигурацию соединений в распределительной коробке.

Далее устанавливают декоративные рамки, защитные панели, проверяют работоспособность системы. Если все в порядке – завершают строительные и отделочные работы.

Установка распредкоробки в жилом помещении

В этом случае потребуется подготовить следующие приспособления и материалы:

1. Электролобзик со специальным диском для создания штроб, где будут размещаться провода.
2. Перфоратор – нужен тогда, когда планируется «утопить» коробку в стене, поэтому потребуется подготовить отверстие.
3. Молоток для дополнительной вырубки проемов после использование сверла-коронки.
4. Кусачки – для нарезки проводки нужной длины.
5. Инструмент для снятия изоляции с проводки.
6. Дополнительные приспособления для соединения жил.
7. Тестер.

Схема снабжения электроэнергией

Примерная схема электроснабжения квартиры

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

Шаг 1. Сначала необходимо отобразить на стене линии, где будут проходить штробы, согласно схеме.

По этим линиям выполняют штробление

Шаг 2. Далее в обозначенных местах необходимо сделать углубления под установку коробок.

Необходимо закрепить коробку к стене саморезами или гипсом

Шаг 3.  В коробку заводят проводку и соединяют ее между собой.

После соединения следует проверить исправность проводки

Шаг 4. Теперь останется закрыть коробку крышкой.

На декоративную крышку не наносят шпаклевку

Распайка проводов в распределительной коробке

Перед монтажом электропроводки отмечают место установки всех выключателей и розеток. Разметка нужна для установки распаячной коробки в удобных местах и сэкономить длину электропроводки.

Электропроводку лучше прокладывать разноцветным кабелем с одножильными медными проводами, которые имеют более высокую надежность, чем многожильные. Цветовая маркировка проводов кабеля для электромонтажа однофазных сетей имеет такой вид;
— белый цвет имеет фазный провод L;
— нулевой провод N имеет синий цвет, и провод защитного заземления PE окрашивается в желтый — зеленый цвет.

Использование цветов сильно упрощает монтаж электропроводки.

Виды распаячных коробок

На данный момент на рынке представлено богатое разнообразие распаячных коробок самых разнообразных конструкций и форм.

В нашей статье рассматривается только коробка для подключения скрытой проводки. Поэтому детально остановимся на изделиях данного типа.

Итак:

• Прежде всего, все распределительные коробки можно разделить по их форме. Для скрытой проводки наиболее часто применяются круглые. Их диаметр и глубина могут в значительной степени колебаться. Так диаметр обычно колеблется в пределах 60 – 100 мм, а вот глубина обычно от 30 до 50 мм. Но при должном желании можно найти распаечные коробки для скрытой проводки и других размеров.
• Также широко применяются квадратные коробки. Обычно их размеры находятся в соразмерных с круглыми изделиями параметрах. То есть, начиная от 60×60 мм и заканчивая изделиями больше 110 мм. Глубина квадратных коробок обычно не превышает 30 – 50 мм.
• Также широко применяются прямоугольные распаячные коробки. Здесь разброс размеров еще больше, но суммарная площадь соразмерна с коробками других форм. Прямоугольные и квадратные коробки для скрытой проводки применяются чуть реже, хотя здесь все зависит от ваших пожеланий и технических условий.
• Кроме того,коробки распаечные для скрытой проводки различаются по материалу изготовления. Согласно п.2.1.27ПУЭ (Правил устройства электроустановок), они должны быть изготовлены из несгораемых и трудносгораемых материалов. При прокладке провода по сгораемым материалам следует применять распаячные коробки из металла. Если же прокладка провода осуществляется по несгораемым материалам, то достаточно применения трудносгораемых коробок из пластика.

• Если раньше все распределительные коробки делались пустотелыми, то сейчас на рынке появились модели с клеммниками внутри. Это позволяет более качественно осуществлять соединение проводов, а также способствует их упорядочиванию внутри коробки. И хотя цена таких изделий несколько выше, но их удобство несомненно.
• Ну и последним и весьма условным разделением распределительных коробок является наличие крепления. Оно позволяет более качественно и надежно закрепить изделия в стене, но при условии их посадки на цементный раствор это достоинство весьма сомнительно.

Монтаж распределительной коробки своими руками

Поскольку речь идет об экономии, рассмотрим, как правильно подключить распределительную коробку в общую электросеть. Перед тем, как выполнить монтаж проводов в распаечной коробке, ее следует надежно закрепить. Способ установки в зависимости от типа коробки различается. Общее одно: перед началом работ проводятся тщательные расчеты и наносится разметка, которая затем фиксируется на схеме энергоснабжения помещения.

Применение

Основная цель использования подобных устройств — обеспечение пожарной безопасности . Именно в местах, где соединяются , чаще всего возникает возгорание. При не слишком плотном контакте в соединении образуется большое сопротивление, что приводит к нагреву провода и иногда — к пожару.

Используя металлические коробки, вы сможете не волноваться о пожаробезопасности своего жилища. Даже если у вас дома установлено много бытовых приборов, возгорания не возникнет.

Назначение, плюсы и минусы

Как и любое устройство, распределительный короб выполняет главные и второстепенные функции в зависимости от характеристик электрической цепи:

1. Защита кабеля и его жил от пыли , посторонних вмешательств и появления механических дефектов.
2. Защита от возгорания , повышенная устойчивость к огню.
3. Современные коробки способны соединять провода из разных металлов.

Весомым достоинством распределителя является экономичность расхода кабеля . Не нужно вести отдельный провод к каждой точке потребления, возможно подключение единой линии электропередачи.

Главный минус – снижение надежности и безопасности использования электропроводки в бытовых и производственных целях по причине безграмотного использования скруток. В таком случае разрушаются изоляционные качества проводки.

Выбор места под монтаж коробки

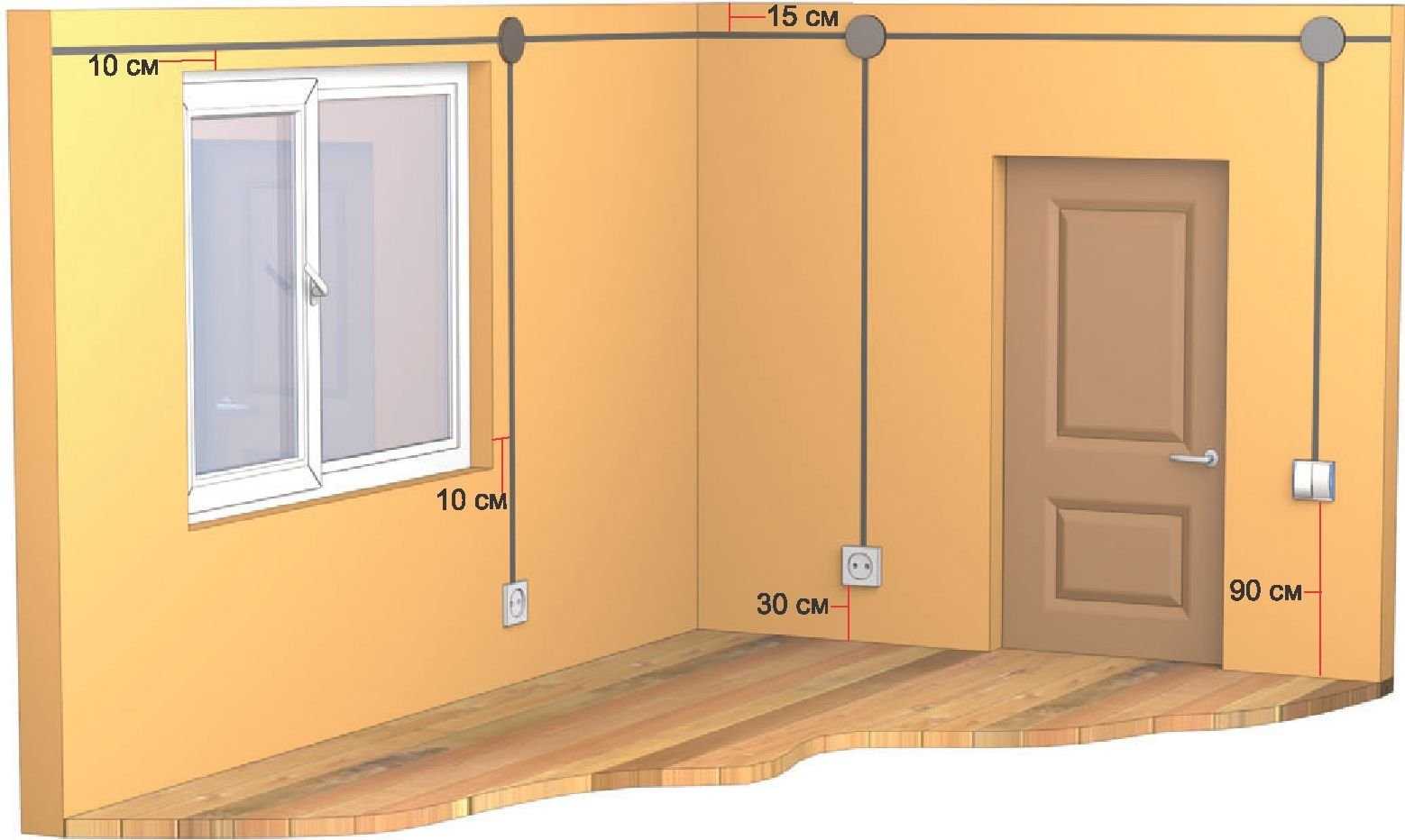

При монтаже электропроводки своими руками необходимо прокладывать ее параллельно или перпендикулярно поверхностям пола и потолка. Расстояние от потолка до прокладываемых кабелей должно быть равно 20-30 см. Коробки, питающие выключатель или розетку, желательно располагать над ними. Делается это для того, чтобы коробку можно было без труда найти. Чтобы не портить дизайн помещений, их обычно замуровывают вровень с поверхностью стен, а затем заклеивают обоями. Коробка, питающая розетку и находящаяся над ней, при необходимости будет найдена быстрее, чем расположенная произвольно.

Можно выполнить монтаж коробок над подвесными или натяжными потолками, но тогда необходимо обязательно обеспечить к ним доступ для возможного последующего ремонта. Ведь контактные соединения являются слабым местом электропроводки и со временем могут ослабнуть или вовсе сгореть. Для ремонта потребуется вскрывать потолок. Этот процесс приведет к необоснованным материальным затратам, а если место установки коробки неизвестно – к очень большим. То же самое относится и к расположению коробки, скрытой в стене. Она не должна быть закрыта слоем штукатурки. Чтобы открыть крышку, максимум, что допускается сделать – срезать обои напротив нее. Их можно потом наклеить на место или воспользоваться лоскутком из остатков, неизбежно появляющихся после оклейки.

Для доступа к коробкам, расположенным над подвесным потолком, на его поверхности встраиваются вентиляционные лючки.

Расположение коробок наружной установки определяется, в основном, дизайном и экономией длины кабелей. Для этого их тоже устанавливают напротив выключателей, розеток и светильников. Но и здесь не следует выполнять их монтаж в труднодоступных местах, чтобы не усложнять себе работу.

При установке коробок на улице своими руками нужно выбирать изделия со степенью защиты не ниже IP44.

Распределительная коробка со степенью защиты IP44

Но для гарантированной защиты от проникновения атмосферных осадков лучше выполнять их монтаж под козырьками, крышами, навесами. Но степень защиты коробок, устанавливаемых на улице, нельзя ухудшать, даже если дождь и снег на них никогда не попадут. Влажный воздух, проникая внутрь, приводит к образованию конденсата, ухудшающему изоляцию между соединениями или приводящему к их коррозии. В первом случае возможно короткое замыкание , во втором – окисление и нарушение контактов.

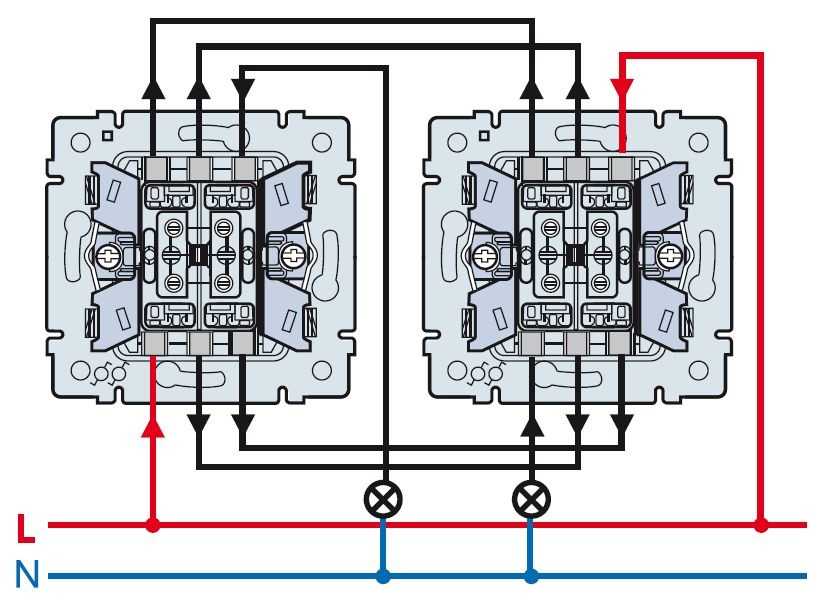

Схема подключения переключателей для управления одним источником освещения с нескольких мест

Для возможности управлять цепями освещения нам потребуется следующие материалы:

1. распределительная коробка диаметром 80 мм;
2. 2 шт проходных выключателя;
3. кабель гибкий типа ПВСнг или ВВГнг 3х1.5;
4. 5 шт клеммных зажимов типа WAGO на 2–3 контакта (или паяльник с оловом и канифолью);
5. 2 шт подрозетники для бетона (гипсокартона).

Схема подключения проходного выключателя из вышеприведенных материалов будет следующая:

Как видим на вышеуказанном фото, для управления освещением с помощью проходных выключателей нулевой провод питания в клеммной коробке соединяется с первым выводом ламп №1 и №2. Фазный провод питающей цепи в распределительной коробке соединяется с выводом №1 проходного переключателя №1. Остальные два выхода переключателя №1 соединяются в коробке с выводами №2 и №3 переключателя №2 соответственно. Далее вывод №1 необходимо соединить со вторым свободным концом ламп освещения.

Вышеуказанная схема позволит в полной мере осуществлять управление системой освещения, однако вышеуказанная схема не обеспечивает защиту человека от поражения электрическим током. Для этих целей служит следующая схема подключения проходного выключателя:

Как видим из вышеприведенного фото основное отличие между двумя схемами — это применение трехжильного кабеля, который помимо фазы и нуля также содержит третью заземляющую жилу. Она позволяет при повреждении изоляции в оборудовании или кабельно-проводниковой продукции отводить возникший потенциал на контур заземления и вызывать срабатывание автоматического выключателя.
