Защита электронных устройств от перенапряжения

Особенности защиты домашней электропроводки

Организация защиты от возникающего высокого напряжения – один из ключевых вопросов при прокладке электросети в жилом доме. Осуществляется она с помощью особых трансформаторов и фильтров сети. Во многих домах на этажных щитках устанавливаются автоматические выключатели, которые защищают от электротоков при коротком замыкании и временных перегрузок. При этом необходимо изучить отличие между УЗО и другими средствами защиты электросети

Когда возможна высокая нагрузка, все устройства, защищающие сети от повышенного напряжения, должны иметь приспособления для автоотключения и выключатели, реагирующие на изменения показателей тока. Как правило, самая надежная защита от подобных скачков ставится на входном силовом проводе, поскольку именно он испытывает наибольшее воздействие во время пиков нагрузки.

Схема защиты от перенапряжения домашней электросети бывает простой и многоуровневой. Простая – представлена в основном реле перенапряжения в этажных щитках, а многоступенчатая (комбинированная, защищающая как от бытовых скачков напряжения, так и от импульсных, при грозах) – УЗИП, т.е. устройства защиты от импульсных перенапряжений. Такие устройства наиболее часто встречаются в частных домах.

Устройство защиты от импульсного перенапряжения

Обратите внимание! Электронные приборы выходят из строя как из-за повышенного, так и из-за пониженного напряжения в сети (например, холодильники тяжело запускаются, что негативно сказывается на их дальнейшей работе). Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание

Изоляционные слои домашних электросетей рассчитаны, как правило, на стандартные 220в, поэтому, если напряжение возрастает многократно, в диэлектрическом слое проскакивает искра, которая может спровоцировать электродугу и дальнейшее возгорание.

Чтобы не допустить негативных последствий, применяют следующие защиты, функционирующие по таким принципам:

  • при резком внеплановом повышении напряжения происходит отключение электросхемы в доме или в квартире;
  • вывода полученного сверхнормативного электрического потенциала от электроприборов путем перевода его в земляной контур.

Если напряжение поднимается незначительно (например, до 380 вольт), на помощь приходят различные стабилизаторы. Однако их защитные возможности довольно ограничены – они больше рассчитаны на поддержание заданных рабочих значений в электросетях.

Стабилизаторы напряжения применяются для поддержания рабочих параметров электросети

При проектировании защиты для частного дома рассматривают различные конструкционные решения и их технические характеристики. Необходимо учитывать принципы формирования базы ограничителей перенапряжения (опн). Например, газонаполненные разрядники после того, как импульс прошел, пропускают через себя т.н. сопровождающий ток, напряжение которого сопоставимо с коротким замыканием. По этой причине они сами могут быть источником возгорания, и их нельзя применять для защиты от электрического пробоя.

Для домашних сетей чаще всего применяют варисторное устройство защиты (полупроводниковые резисторы) – реостаты, скомпанованные из варисторных «таблеток» из смеси оксидов цинка, висмута, кобальта и других. При штатном функционировании электросети такой автомат защиты допускает микроскопические утечки, а при проходе импульса повышенной вольтажности – способен мгновенно перестроиться на режим «туннеля» и «спустить» больше тысячи ампер за очень короткий промежуток времени, поскольку сопротивление на этом приспособлении снижается с возрастанием силы тока, после чего происходит быстрое возвращение к штатной «боевой готовности».

Варисторные таблетки невелики по размеру

Как самостоятельно установить стабилизатор напряжения?

На вводе в щитке отключается электроэнергия.
Если для установки выбрана ниша, обратите внимание, чтобы отделочные материалы были пожаробезопасными.

Комната, где предстоит установить стабилизатор, должна быть сухой и хорошо вентилируемой. Ведь главная причина поломки таких приборов – наличие конденсата.

  1. Провести монтаж не так уж сложно, главное предварительно изучить видеоматериалы, схемы и рекомендации. Сзади устройства расположена клеммная колодка на 5 разъемов. Следуйте такой очередности подключения: вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку.
  2. Предварительно подберите кабель по мощности и показателям тока, чтобы произвести правильную установку.

Чтобы продлить срок службы стабилизатора, рекомендуется установить еще и автоматический выключатель, но после счетчика и до стабилизатора

  1. Если мощность защиты не меньше 5 кВт, то стабилизатор подключается напрямую к розетке. Такой прибор стоит подобрать для гаража, загородного дома и дачи. Мобильное устройство может быть установлено отдельно под прибор, например, компьютер.
  2. Если стабилизатор необходим для подключения к трехфазной сети, то стоит приобрести три однофазных аппарата на 220в. Монтаж осуществляется по схеме звезда. Такой подход позволит сэкономить на приборе и в будущем на ремонте. Привести в порядок однофазный стабилизатор дешевле, чем трехфазный.
  3. Схема по которой стоит производить монтаж указана на корпусе продукции. Рекомендуется ориентироваться на нее, но если подсказка отсутствует, в интернете множество схем, главное следовать советам и рекомендациям.
  4. Не стоит подключать устройства к нагрузке больших параметров. Стоит учитывать запас мощности стабилизатора – не менее 20-30 процентов.

Причины скачка напряжения самые разнообразные, но с чем бы не пришлось столкнуться всегда есть возможность предупредить проблему. Решение кроется в двух вариантах – установкой реле или стабилизатора. Произвести монтаж при этом сможет каждый потребитель.

Причины перенапряжений

В зависимости от источника возникновения, можно выделить четыре типа перенапряжений: атмосферные, коммутационные, переходные перенапряжения промышленной частоты и перенапряжения, вызванные электростатическим разрядом.

Атмосферные перенапряжения связаны с грозовыми явлениями. Во время грозы в атмосфере происходит до 30-100 разрядов в секунду, при этом ежегодно земля испытывает около 3 миллиардов ударов молнии

В частности, с повышенным вниманием надо относиться к молниезащите отдельно стоящих на равнине домов. Еще большую опасность создают расположенные поблизости от дома высокие деревья или сооружения (мачты, трубы)

Также к зонам повышенных рисков относят горы, влажные участки возле водоемов, железистые почвы.

Нередко молния напрямую поражает трансформаторы, счетчики электроэнергии и бытовые электроприборы. Она служит причиной возникновения перенапряжений во всех проводящих элементах. Ток молнии вызывает тепловой эффект и расплавление изоляции в точках воздействия и это может стать причиной пожара.

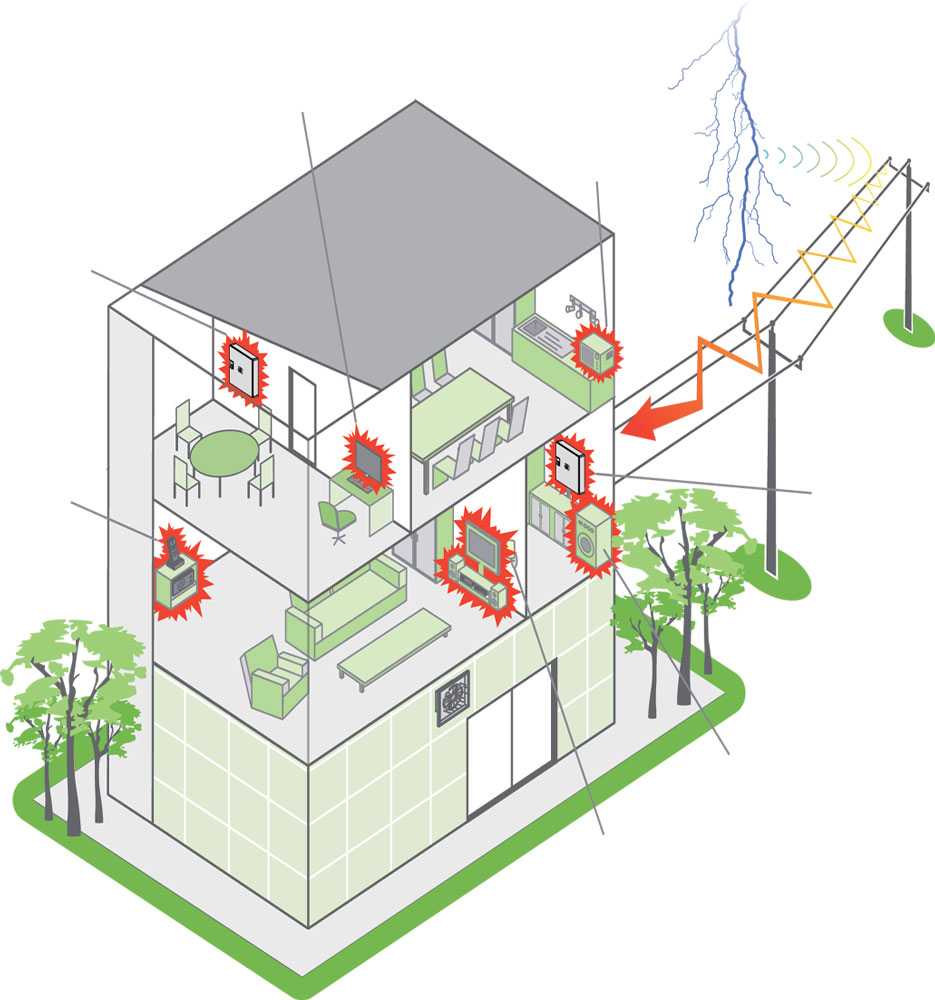

Канал молнии, при прохождении по нему сильного импульсного тока, действует как антенна, вызывая перенапряжения в радиусе нескольких километров. Также во время грозы повышается потенциал земли из-за циркуляции тока молнии в грунте. Таким образом, последствия грозовых явлений не менее опасны, чем прямой удар молнии

Именно поэтому важно обеспечивать не только первичную защиту зданий (молниеотводы), но и продумывать вторичную защиту внутреннего оборудования, в частности питающих и телекоммуникационных сетей. Это касается не только частных домов, но и городских квартир, которые защищены от прямого удара молниеотводами

Коммутационные перенапряжения возникают непосредственно в электрических сетях, поэтому их иногда называют «внутренними». Они представляют собой волны перенапряжения высокой частоты — от нескольких десятков до нескольких сотен кГц. Коммутационные перенапряжения могут быть обусловлены резкими перепадами нагрузки на линиях электропередачи, феррорезонансными явлениями и другими аварийными режимами работы распределительных сетей.

Причины коммутационных перенапряжений также могут быть связаны и с функционированием оборудования на стороне потребителя. К примеру, с отключением устройств защиты (плавких предохранителей, выключателей), отключением или включением аппаратуры управления (реле, контакторов), пуском или остановом мощных двигателей. По большому счету источниками коммутационных перенапряжений могут быть любые устройства, имеющие в своем составе катушку, конденсатор или трансформатор на входе питания, в том числе телевизоры, принтеры, компьютеры, электропечи, фильтры и т.д.

Коммутационные перенапряжения развиваются носят повторяющийся характер и тем самым вызывают преждевременное старение оборудования.

Переходные перенапряжения промышленной частоты характеризуются тем, что имеют такую же частоту, как и сеть (50, 60 или 400 Гц). Они возникают из-за повреждения изоляции между фазой и корпусом или фазой и землей (в сетях с заземленной нейтралью), а также из-за разрыва нейтрального проводника; при этом однофазные устройства получают напряжение 400 В. Другая причина переходных перенапряжений связана с пробоем проводника, например, при падении кабеля высокого напряжения на низковольтную линию. Третья причина — образование дуги при срабатывании защитного искрового разрядника высокого или среднего напряжения, вызывающее повышение потенциала земли.

Перенапряжения из-за электростатического разряда опасны главным образом для высокочувствительных электронных устройств. Они могут возникать в сухой среде, где накапливается сильное электростатическое поле. К примеру, человек, идущий по ковру в изолирующей обуви, становится электрически заряженным до напряжения нескольких киловольт. Когда он прикасается к проводящей конструкции, возникает электрический разряд в несколько ампер с очень коротким временем нарастания (несколько наносекунд).

Это интересно: Виды электросчетчиков для квартиры и частного дома, их отличия — разъясняем по пунктам

Как защищают бытовую технику пробки и автоматы

Долгое время в наших домах и квартирах универсальным средством обороны от перечисленных выше неприятностей оставались плавкие предохранители под названием пробки. На смену им пришли современные автоматические выключатели (автоматы), и бесшабашный народ перестал ставить «жучки», восстанавливая сгоревшие пробки. Сегодня во многих квартирах автоматические выключатели остаются практически единственным средством защиты от проблем в домашней электросети.

Во время работы автоматический выключатель срабатывает, когда протекающий через него ток превышает значение, указанное на его корпусе. Это позволяет защитить электропроводку от перегрева, короткого замыкания и возгорания в случае перегрузки. При этом перенапряжение успевает вывести из строя электронику, а при коротком скачке автомат даже не сработает.

Таким образом, мощный импульс, вызванный ударом молнии, проходит через автоматический выключатель и может пробить проводку с перечисленными последствиями.

Виды

В зависимости от устройства и принципа действия УЗИП делятся на несколько видов.

Коммутирующие защитные аппараты

Также называются искровыми разрядниками. Принцип работы разрядника основан применении явления искрового промежутка. Конструкция имеет воздушный зазор в перемычке, которая соединяет каждую из линий электропередачи с контуром заземления. Цепь в перемычке разомкнута при номинальном напряжении. Если происходит разряд молнии из-за перенапряжения в линии электропередачи, произойдет пробой воздушного зазора, цепь между фазой и землей будет замкнута, а импульс высокого напряжения будет напрямую заземлен. Конструкция разрядника клапана в цепи с искровым разрядником обеспечивает резистор, на котором подавляются импульсы высокого напряжения. В большинстве случаев разрядники используются в высоковольтных сетях.

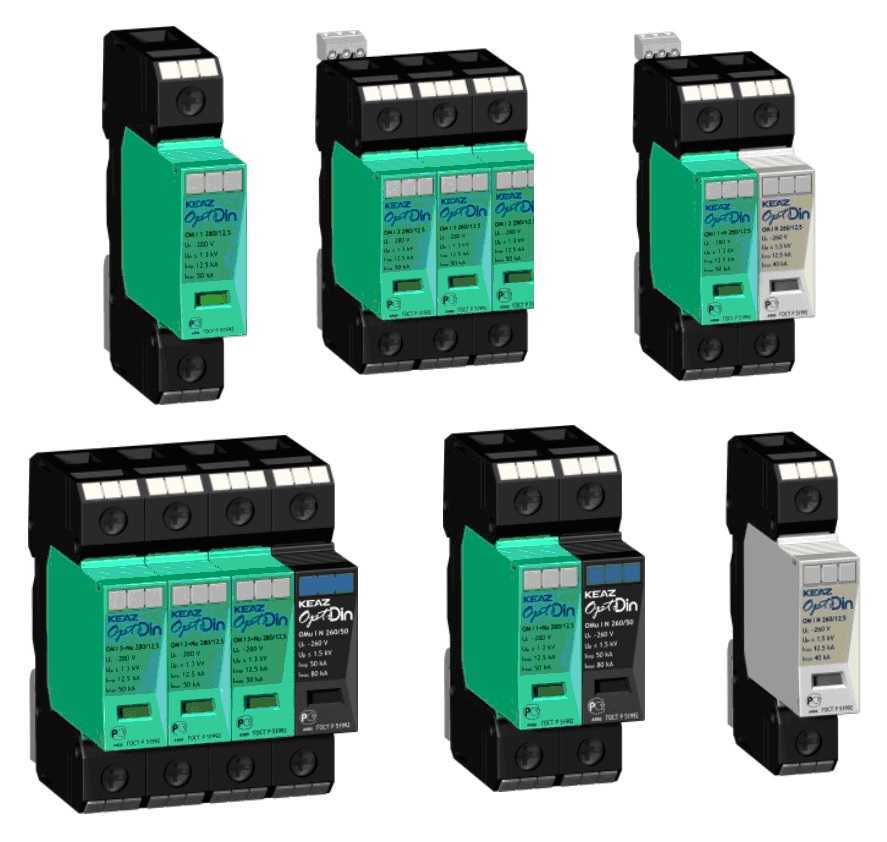

УЗИП-разрядник

Ограничители сетевого перенапряжения (ОПН)

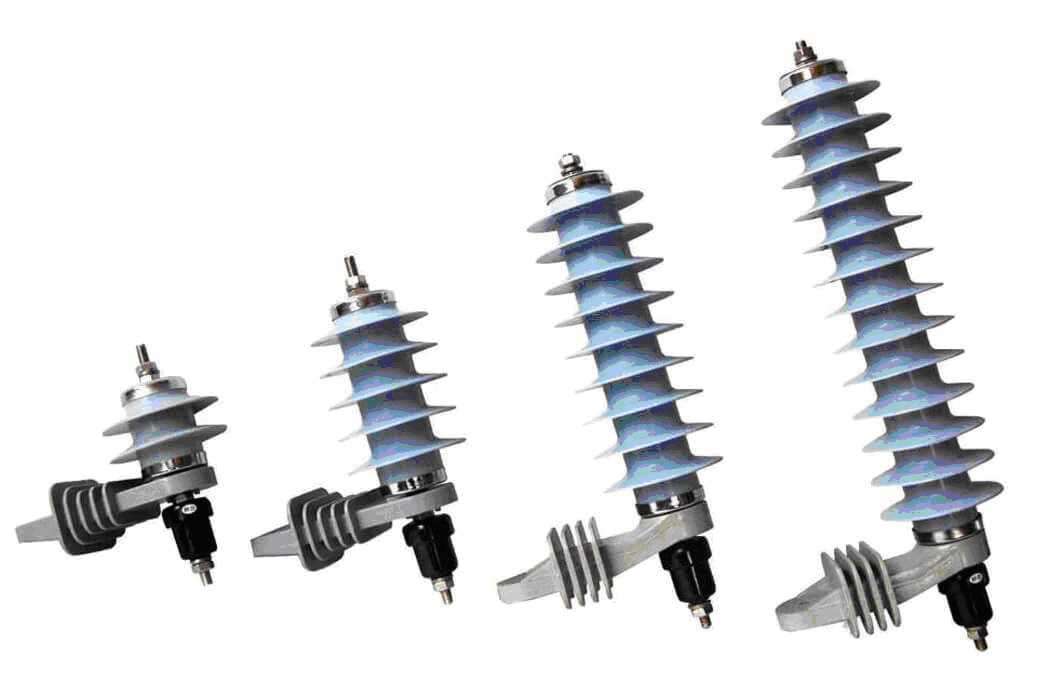

Эти устройства заменили устаревшие, громоздкие разрядники. Чтобы понять принцип работы ограничителя, необходимо рассмотреть характеристики нелинейного резистора, так как принцип работы разрядника основан на его вольтамперной функции. Варисторы используются в качестве нелинейных резисторов в данных устройствах. Основным материалом для изготовления варистора является оксид цинка. В смеси с другими оксидами металлов образуется компонент, образующий p-n-переход с вольтамперными характеристиками. Когда напряжение в сети соответствует номинальному параметру, ток в цепи варистора близок к нулю. Когда в p-n-переходе возникает перенапряжение, ток резко увеличивается, что приводит к падению напряжения до номинального значения. После стандартизации параметров сети варистор возвращается в непроводящий режим, не влияя на работу устройства.

Ограничители

Комбинированные УЗИП

Комбинированные приборы работают по принципу разрядника, но также имеют в конструкции резистор. С помощью данной конструкции напряжение не только заземляется, но и параллельно стабилизируется в основной цепи.

Классы

Такие устройства которые можно разделить на несколько категорий:

  • Класс I. Предназначен для предотвращения прямого воздействия молнии. Эти устройства должны быть оснащены входным распределительным оборудованием (АСУ) для административных и промышленных зданий и жилых многоквартирных домов.
  • Класс II. Они обеспечивают защиту распределительной сети от перенапряжений, вызванных процессом переключения, и выполняют функцию вторичной защиты, чтобы предотвратить воздействие ударов молнии. Они установлены и подключены к сети в щитке.
  • Класс III. Они используются для защиты оборудования от импульсов напряжения, вызванных остаточными скачками и асимметричным распределением напряжения между фазовой и нейтральной линиями. Такие устройства также могут работать в режиме фильтра высокочастотных помех. Наиболее удобным для частных домов или квартир является то, что они подключены и установлены непосредственно потребителями. Особенно популярным является изготовление устройства в виде модуля, который можно быстро монтировать на DIN-рейку, или конфигурации с сетевой розеткой или штепсельной вилкой.

Категории УЗИП

По месту установки устройства импульсной защиты от повышенного напряжения делят на 3 класса: I (B), II (C), III (D).

Класс I (B)

Защита предохраняет от проникающих через молниезащиту высоковольтных разрядов при ударах молнии в дом или питающую линию электропередачи. Ее устанавливают на вводном электрическом щите здания.

Работа УЗИП при разряде молнии в молниеприемник

При ударе высоковольтного импульса в молниеприемник он проходит по молниеотводу к контуру заземления, разветвляясь на два потока в месте подключения РЕ шины:

  1. примерно 50% тока уходит на потенциал земли;
  2. столько же идет на питающую линию, разделяясь на два дополнительных маршрута (при пробое УЗИП) через PEN проводник и фазный провод — 25/25%.

Сила молнии редко превышает 100 кА, поэтому рабочий ток УЗИП на 25 кА считается достаточным.

Работа УЗИП при разряде молнии в ВЛ

На питающей ВЛ и трансформаторной подстанции уже стоят собственные разрядники. Они срабатывают при высоковольтном ударе и срезают часть импульса перенапряжения. На УЗИП вводного щита дома поступит уже пониженная мощность молнии и через него тоже пойдет ток импульса, но только срезанный.

Как и в предыдущем случае, уменьшенный импульс молнии разойдется на контур земли и PEN проводник.

Если ВЛ находится в плохом техническом состоянии, то ее разрядники не сработают, а весь ток молнии поступит на ввод дома и пройдет через УЗИП. В этой ситуации защита здания, рассчитанная напряжение на 6 кВ, не выдержит повышенный потенциал разряда и сгорит.

Чтобы исключить подобную ситуацию необходимо:

  • иметь четкое представление о техническом состоянии питающей ВЛ и ее защите;
  • при плохом качестве линии добиться от электроснабжающей организации установки надежных разрядников на ближайшей к дому опоре, которые будут выполнять защитную функцию.

Класс II (C)

Осуществляется защита схемы токораспределения системы электропроводки здания при возникновении коммутационных помех. Дополнительное назначение — вторая ступень защиты от ударов молнии.

Монтируется в распределительном щите дома.

Класс III (D)

Выполняется дополнительная защита подключенных потребителей от оставшихся импульсов напряжения с фильтрацией помех высокой частоты.

Устанавливают около потребителей электроэнергии.

Как предотвратить утечку тока?

Автоматические выключатели представляют собой базовую защиту от короткого замыкания и перегрузки сети.

К сожалению, электричество может нести в себе и иные опасности, для предотвращения которых используются другие устройства.

Защита от удара током. Агрегаты второго уровня ― устройства защитного отключения (УЗО) ― появились в 70-е гг. XX в. и с тех пор повсеместно используются в развитых странах. Определяя разность силы токов в проводнике под напряжением и нулевом провод­нике, УЗО способно обнаружить ток, который протекает по не предусмотренному маршруту (нейтрали). Если утечка тока (дифференциальный ток) достигает заданной величины, УЗО срабатывает и размыкает цепь. Время срабатывания должно быть минимальным (у большинства устройств оно составляет несколько миллисекунд). Главный критерий выбора УЗО для потребителя — величина тока утечки (она указывается на корпусе).

Наиболее чувствительные модели срабатывают при токе, равном 10 мА. Такое УЗО можно рекомендовать для установки во влажных помещениях (ванной, сауне) или, например, в детской. Однако высокочувствительное устройство может реагировать даже на подключение достаточно мощной (2–3 кВт) техники. Поэтому в быту повсеместно принято использовать УЗО, срабатывающее при токе утечки 30 мА. Его воздействие вполне ощутимо, но считается безопасным для здорового взрослого человека в обычных условиях (при комнатной температуре и невысокой влажности). Зато такой ток позволяет подключать к сети достаточно мощную технику.

Фото: Б.орис Безель/Burda Media

Установка на DIN-рейку не составит труда. Устройства фиксируются с помощью пружинного зажима. Для демонтажа пружину необходимо оттянуть (а). Зажимные контактные клеммы. Для УЗО и УЗИП важна полярность подключения, нельзя путать фазу, нейтраль и заземление (б)

Как правильно использовать УЗО?

Устройство защитного отключения нуждается в регулярном контроле работоспособности. Последнее, впрочем, не составит труда — раз в месяц необходимо нажимать на кнопку, расположенную на корпусе УЗО. Исправное устройство выключится и отключит напряжение.

Защита от пожара. Устройства третьего уровня защиты — противопожарные дифференциальные выключатели нагрузки. Фактически они представляют собой те же УЗО, но с более высоким током срабатывания (сотни миллиампер). Такие выключатели предназначены для защиты от негативных последствий скрытых повреждений проводки.

Например, на каком-то участке надломился проводник, ослабели винтовые зажимы на клеммах розетки (их необходимо регулярно поджимать, но это мало кто делает) — соответственно, ухудшается проводящая способность, повреждённый участок начинает греться. Нагрев может быть достаточно сильным и в итоге привести к большому току утечки и пожару. Противопожарные дифференциальные выключатели реагируют на подобную утечку. Эти устройства можно рекомендовать владельцам старых домов с ветхой проводкой.

Первые три уровня предполагают защиту от проблем, связанных с внутренними факторами. Следующие два уровня — защита от неблагоприятных внешних воздействий.

Фото: Schneider Electric

В наших домах есть много чувствительной техники, которая нуждается в надёжной защите от повреждения грозовым разрядом и аварийных скачков напряжения

Защита от превышения напряжения. Если вместо 220 В в сеть внезапно подаётся 250–280 В, то бытовая техника может массово выйти из строя. Многие производители, зная о неприятных особенностях отечественных сетей, снабжают свою технику встроенной защитой, однако специальные устройства четвёртого уровня  — дифференциальные выключатели (УЗО с защитой от превышения напряжения) — обеспечивают эффективную защиту всего внутридомового оборудования.

УЗИП нужно устанавливать во всех зданиях с молниеотводами, а также в домах с воздушными линиями электроснабжения, расположенных в местности, где часто бывают грозы (более 20 ч в год).

Защита от импульсных перенапряжений. Соответствующие устройства пятого уровня (так называемые УЗИП) ограждают внутреннюю электросеть от воздействия мощных (тысячи вольт), но чрезвычайно коротких по времени (порядка микросекунд) скачков напряжения, губительных для чувствительной к ним электронной техники.

Защита от обгорания или обрыва нуля

Итак, обрыв и отгорание нейтрального проводника является очень опасным и довольно частым происшествием. Есть ли необходимость в защите электросети от этого негативного явления? Конечно же, есть! Защита от отгорания «нуля» в трехфазной сети позволит вам сохранить свою дорогостоящую бытовую технику в рабочем состоянии. Защита от обрыва «нуля» в однофазной сети обеспечит вашу личную безопасность. Все эти виды обеспечения безопасности человека и бытовых электроприборов от последствий, возникающих при обрыве нейтрального проводника, выполняются с использованием специального оборудования и приемов электромонтажа, которые мы рассмотрим ниже.

  1. Реле максимального и минимального напряжения. Это основное устройство, которое следует использовать для защиты электросетей от обгорания или обрыва нулевого проводника. Применяется на всех типах недвижности. Промышленность изготавливает модели реле напряжения как для однофазных, так и трехфазных сетей. Принцип действия устройства заключается в разрыве цени электроснабжения при отклонении величины напряжения в сети сверх установленных значений.
  2. УЗИП — ограничитель перенапряжения. Это устройство для защиты и отключения оборудования при перенапряжении в электропроводке, возникающего вследствие обрыва или отгорания «нуля», удара молнии и по некоторым другим причинам. В основном используется в частных домовладениях. Принцип работы устройства заключен в увеличении собственного внутреннего сопротивления электротоку при больших перепадах напряжения.
  3. Устройство защитного отключения (УЗО). Такой модуль, имеющий сокращенное название УЗО, способен создать эффективную защиту для человека от удара электрическим током при обрыве нейтрального проводника в однофазных линиях. УЗО мгновенно обесточит сеть при попадании фазы на нулевой провод в том случае, если заземление бытовых приборов выполнено с нарушением ПУЭ (правил устройства электроустановок).
  4. Дифференциальный автомат с расширенными функциями. Дифавтомат — это защитное модульное устройство, позволяющее одновременно отключать фазу и нейтральный провод при возникновении любых аварийных ситуаций. Этот модуль совмещает в своей конструкции автоматический выключатель при КЗ (коротком замыкании) в нагрузке и защитное устройство (УЗО). При обгорании «нуля» в магистральных сетях с тремя фазами и обрыве нулевого провода в однофазных линиях он способен защитить электрические приборы и другую технику от выхода из строя, а человека от удара электротоком.
  5. Многократное повторное заземление. Этот технологический прием способен защитить бытовые приборы и человека от последствий обрыва и обгорания «нуля», но он сложен в исполнении, решает ограниченный спектр задач и применяют его в основном специалисты энергоснабжающих организаций на магистральных линиях электропередач.

Импульсное перенапряжение что это такое

На самом деле амплитуд и форм волны, может быть, большое множество, но считается, что в описании всех возможных случаев нет необходимости. Достаточно двух типов импульсов.

Это кратковременный импульс или импульсы длительностью несколько микросекунд, но с очень высокой амплитудой напряжения. Такие импульсы могут возникнуть вследствии грозы либо по одной из причин, вызванных технологическими, чаще всего не контролируемыми процессами.

Чем импульсное перенапряжение отличается  от длительного перенапряжения

Ответ очевиден, длительностью и формой волны, но здесь интересен другой важный момент. Когда именно импульсное перенапряжение переходит в фазу длительного устойчивого перенапряжения.

Пользуясь определениями приведёнными в ГОСТе 13109, под временным перенапряжением понимается превышение номинального напряжения на 1,1 Unom, на срок более 10 мс (0,01 с). Продолжительность всего процесса стандарт не регламентирует, но вполне очевидно, что для наблюдателя всё произойдёт практически мгновенно.

Все эти рассуждения имеют практическое значение. Дело в том, что:

Устройство защиты от импульсных перенапряжений сразу же после прохождения импульса само нуждается в защите т. е. УЗИП своевременно должно быть отключено от питающей сети

Казалось бы, зачем нужно такое устройство, которое само придётся защищать, но повторюсь, какого-то единого устройства способного защитить от всех видов перенапряжений не существует. Решить проблему можно только комплексно с привлечением всех возможных способов и средств в том числе путём взаимодействия различных приборов.
