Фазоуказатель: принцип работы и правила пользования

Инструкция по эксплуатации

Довольная простая инструкция для использования фазоуказателя предполагает несколько типов прибора.

Рассмотрим наиболее популярные образцы:

• асинхронный двигатель марки И517М;
• ламповый фазоуказатель;

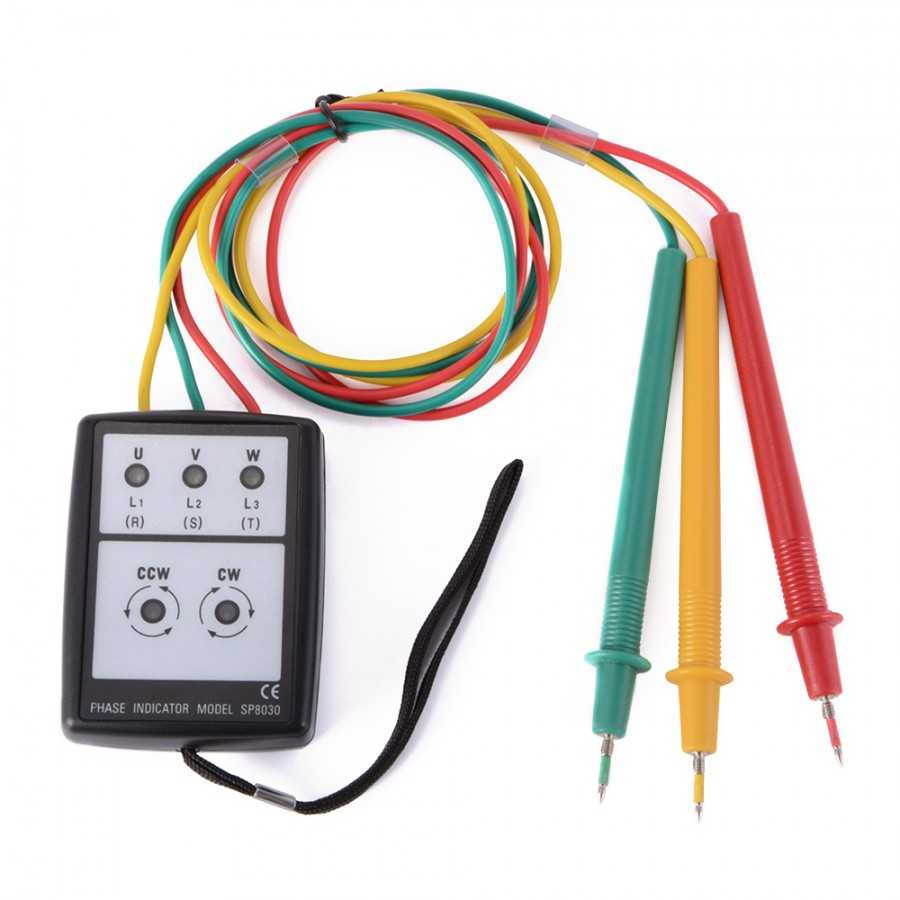

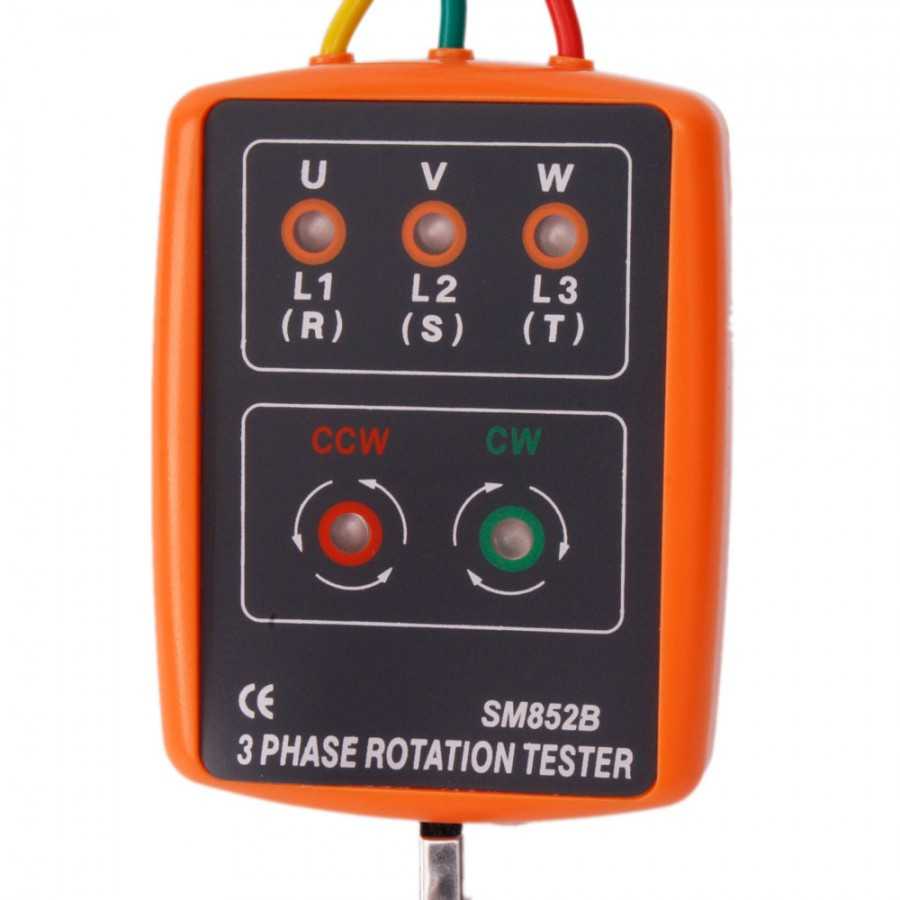

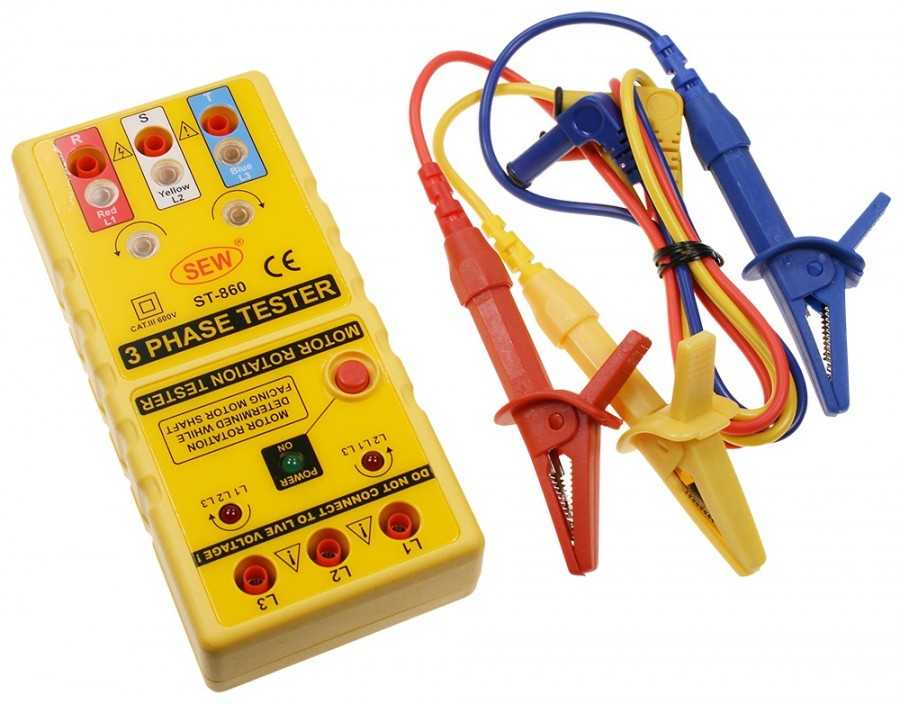

• электронный фазоуказатель с разноцветными щупами.

1. Едва ли не самым востребованным считается асинхронный двигатель марки И517М. Трехфазовый прибор безошибочно указывает правильное подключение фаз посредством стрелки на часах. Если вращение индикаторного диска происходит в ее направлении (а это определяется с помощью дополнительно нанесенной метки контрастного типа), то порядок чередования был установлен верно. К слову, клеммами для прибора служат обмоточные выводы статора. Если же порядок фаз был нарушен – направление вращения будет обратным. В случае же отключения одной из фаз – вращение диска прекратится.

Другим популярным фазоуказателем служит прибор с обычной лампой накаливания в качестве основы. Впрочем, никто не ограничивает применение современных светодиодов или неоновых лампочек. Они также могут использоваться в конструкции, поскольку являются лишь сигнализаторами. Их подключение при этом производится через конденсаторы, что определяет эффективность использования прибора. Правда, нужно еще точно знать, где находится резистор. Ибо сопротивление цепей будет отличаться в зависимости от подключения к конденсатору или резистору. Если в первом случае наблюдается более яркое подсвечивание, то интенсивность свечения во втором может быть слабой или вовсе отсутствовать. Благодаря такому простецкому принципу и определяется порядок чередования фаз на двигателе.

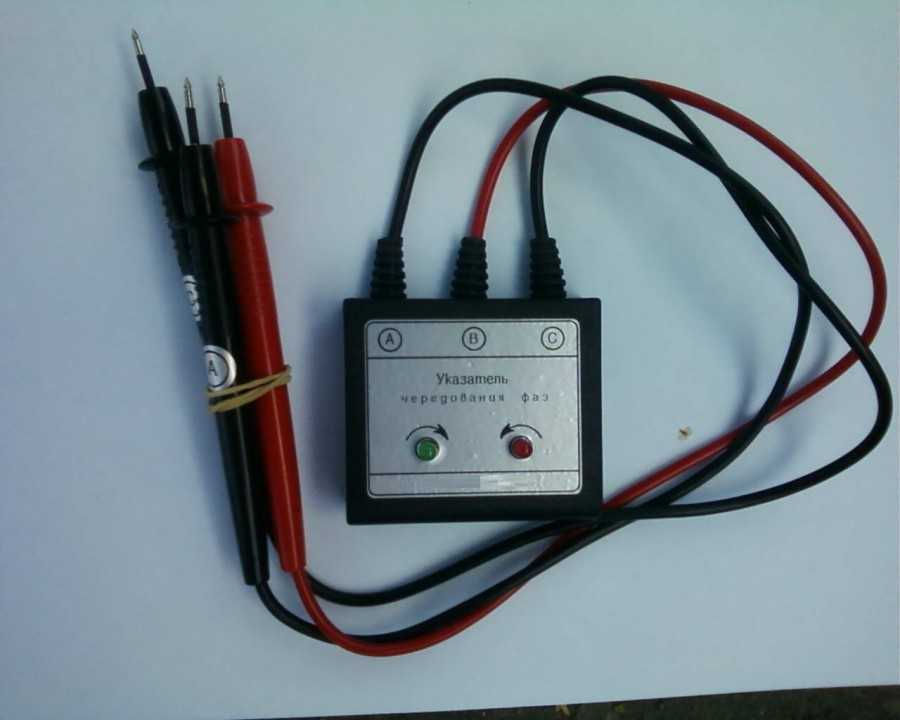

Однако существуют и более сложные приборы. Зачастую они используют электронный принцип действия, предполагающий наличие графической методики. Тем не менее собрать его можно своими руками. Для анализа напряжений изучаются фазные токи компонентов на трех ветвях несимметричного типа. Разная нагрузка на фазах носит емкостный или активный характер. Правильное подключение фаз должно характеризоваться троекратной разницей напряжения на разных ветках (конечно, если при этом был соблюден последовательный порядок). При нагрузке 60 Вольт на резисторе – неоновая лампа подаст световой сигнал. Таким образом будет определена правильность фазировки.

В случае же перемены мест искомых фаз на ветвях – происходит неминуемое снижение нагрузки на резисторе. И даже при незначительном падении напряжения неоновая лампочка гореть не будет. Просто недостаточно питания. И по этому признаку можно смело делать вывод о некорректной фазировке. Когда работа двигателя будет подразумевать изменение вращения ротора из-за механизма реверса.

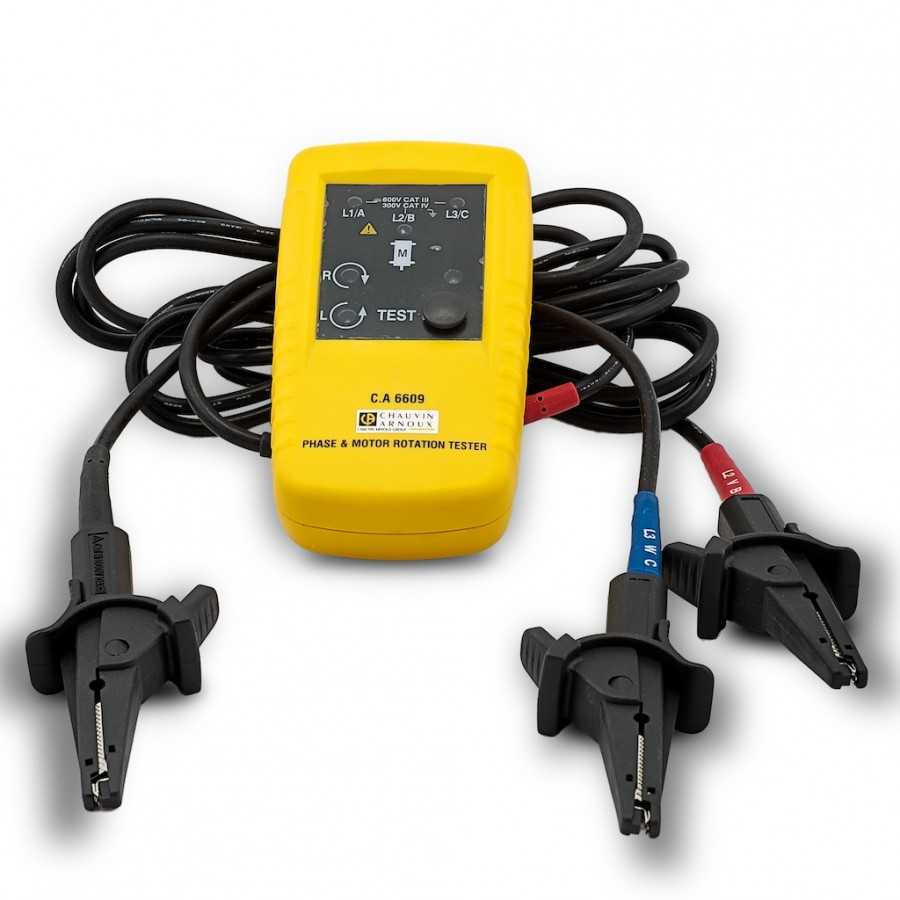

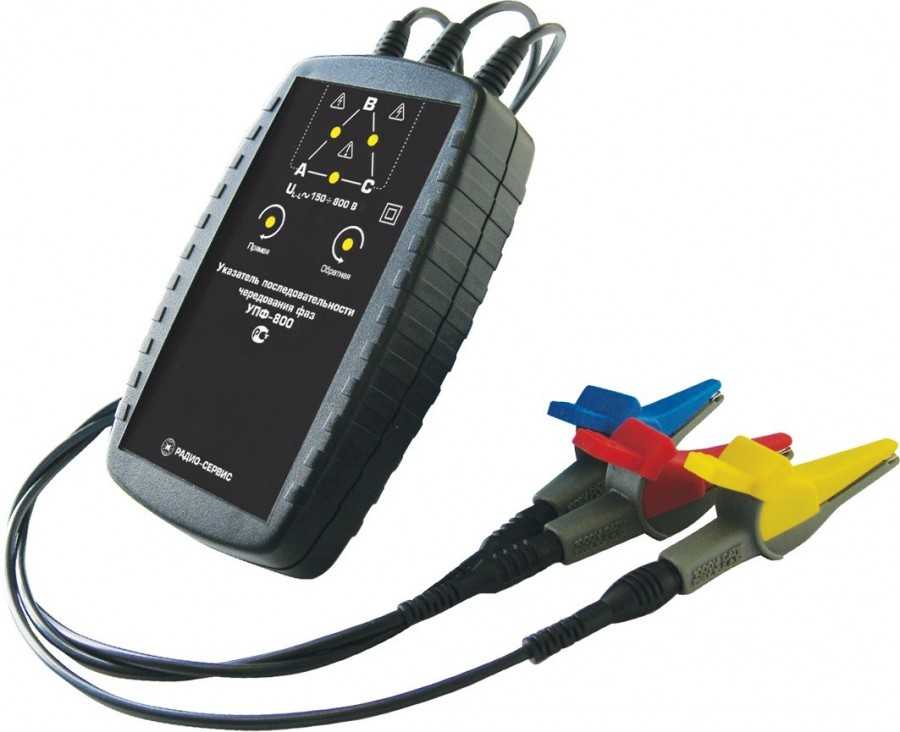

Как правило, фазоуказатель состоит из корпуса и бравой тройки щупов. Последние зачастую маркируют цветом или какой-то символической буквой. В случае с разноцветной маркировкой обычно используют красный, желтый и зеленый цвета. Эти щупы позволяют получить световую либо звуковую реакцию на подключение к проводникам фазного типа. Например, в случае наличия непрерывного звука следует говорить о неправильной фазировке. И, наоборот, прерывистое звучание свидетельствует о корректности работы двигателя. Иногда на приборах присутствует специальная кнопка. Но похвастаться ей могут далеко не все.

Что такое фаза и сдвиг фаз

По названию прибора можно догадаться, что измеряется фаза. На самом деле – сдвиг фаз. В электроэнергетике этим словом обозначаются сразу два разных понятия – физический проводник, на котором имеется потенциал (напряжение), и состояние уровня этого потенциала или силы тока в конкретный момент времени.

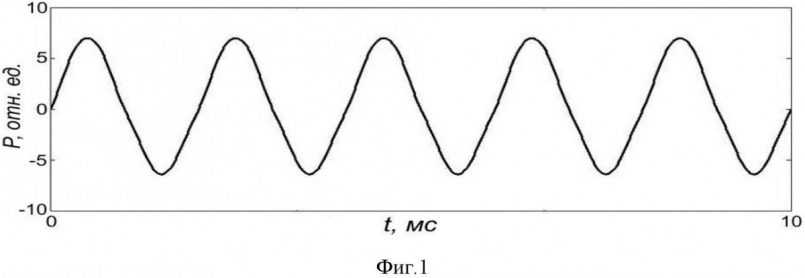

Из школьной программы все помнят график изменения переменного напряжения и тока в виде синусоид. В идеальном случае они полностью совпадают. Но на практике это не всегда выполняется.

При подключении в сеть оборудования, которое имеет высокую индуктивность (электродвигателей или трансформаторов большой мощности) происходит отставание скорости нарастания тока от напряжения. Это и называется сдвигом фаз.

Что такое фазоуказатель и как им пользоваться? Как устроен прибор и принцип работы устройства (135 фото и видео)

Современный мир не привык стоять на месте, он постоянно развивается и изобретает всё новые устройства. Такая тенденция развития сохраняется во всех направлениях.

Когда мы вызываем из ЖЭКА электрика, то у него непременно в коробке с рабочими инструментами будет фазоуказатель. Без него трудно представить работу с электрическими сетями и приборами.

Сегодня мы хотим детально рассказать вам о назначении фазоуказателя.

Прямое назначение фазоуказателя

Очень часто электрикам приходится работать с трёхфазными сетями. Нужно отметить, что это очень сложная и опасная работа, на которой в любой момент может ударить электрическим током.

Подключение происходит в несколько этапов:

• Измерение напряжения.
• Замена ротора.
• Подключение к асинхронному двигателю.

К примеру, если взять простейшую работу вентилятора, то всегда необходимо знать направление вращения. Данные знания позволят правильно обеспечить выполнение технологического цикла.

Из этого следует, что решать проблему проводки вентилятора стоит с помощью грамотного специалиста, а не своими усилиями.

Если не правильно синхронизировать двигатель любого устройства, то дальнейшая работа по починке такого устройства будет бессмысленной.

Инструкция по эксплуатации фазоуказателя

Ещё 15 лет назад в распоряжении электриков было всего несколько видов фазоуказателей, но сейчас их количество значительно больше.

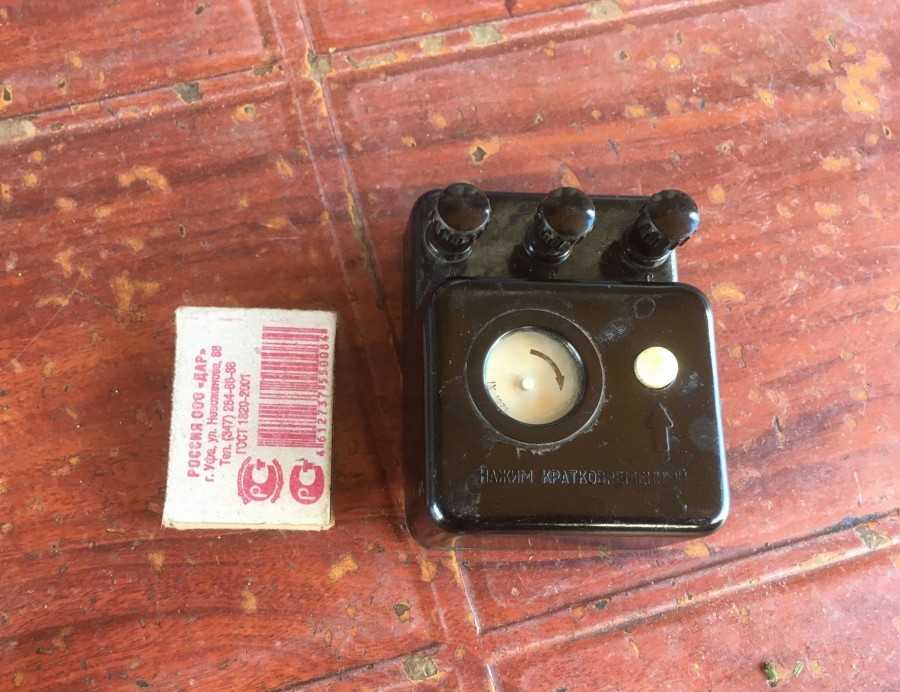

Если откатиться назад, и вспомнить Советский Союз, то там самым ходовым фазоуказателем был проверенный работой и временем И517М.

Данный прибор небольшого размера и может поместить в ладони человека. Его главным отличием от других приборов является чувствительность при чередовании фаз.

Чтобы подробнее узнать обо всех его особенностях, вам нужно прочитать инструкцию по использованию. Но если рассказать вкратце, то инструкция по эксплуатации выглядит следующим образом:

При работе с этим аппаратом всегда нужно его осматривать

Данная мера предосторожности является необходимой

Если будет нарушена целостность прибора, то со 100% вероятностью вас очень сильно ударит током, что впоследствии влечёт за собой большие проблемы со здоровьем.

Во время работы с фазоуказателем применяют специальный вывод с обмоткой.

Далее происходит вращение индикаторного диска, который в свою очередь и указывает на правильный порядок чередования фаз.

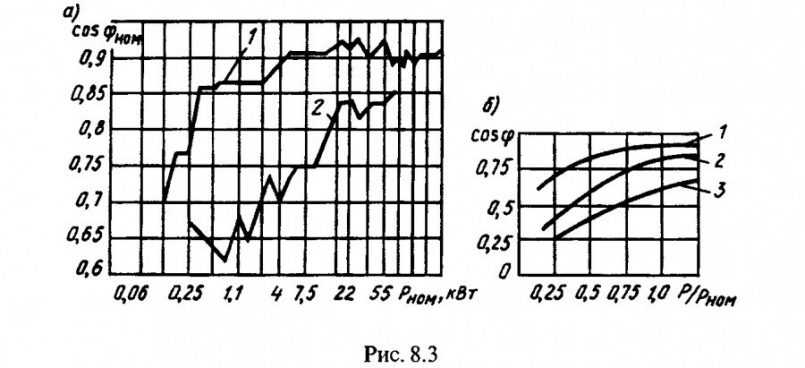

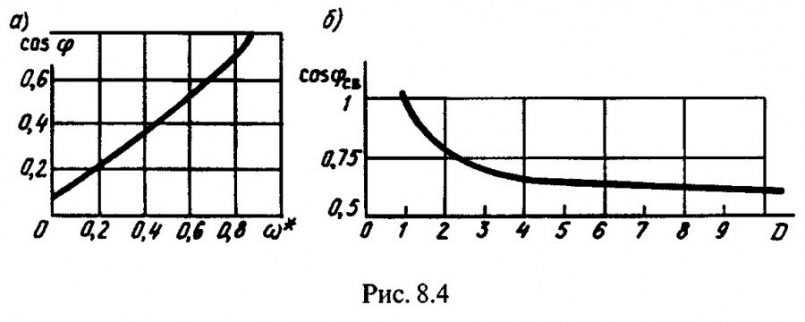

Регулировка коэффициента мощности

Большая часть работы прибора выпадает на сближение с cos единицами. Если вы хорошо учились в школе и не прогуливали уроки Физики, то вы наверняка знаете об этих единицах.

При уменьшении показателей данных единиц будет соответственно происходить снижение мощности, которая нужна для нагревания электрооборудования. Самым безопасным коэффициентом мощность является 0,90 единиц в индуктивном виде.

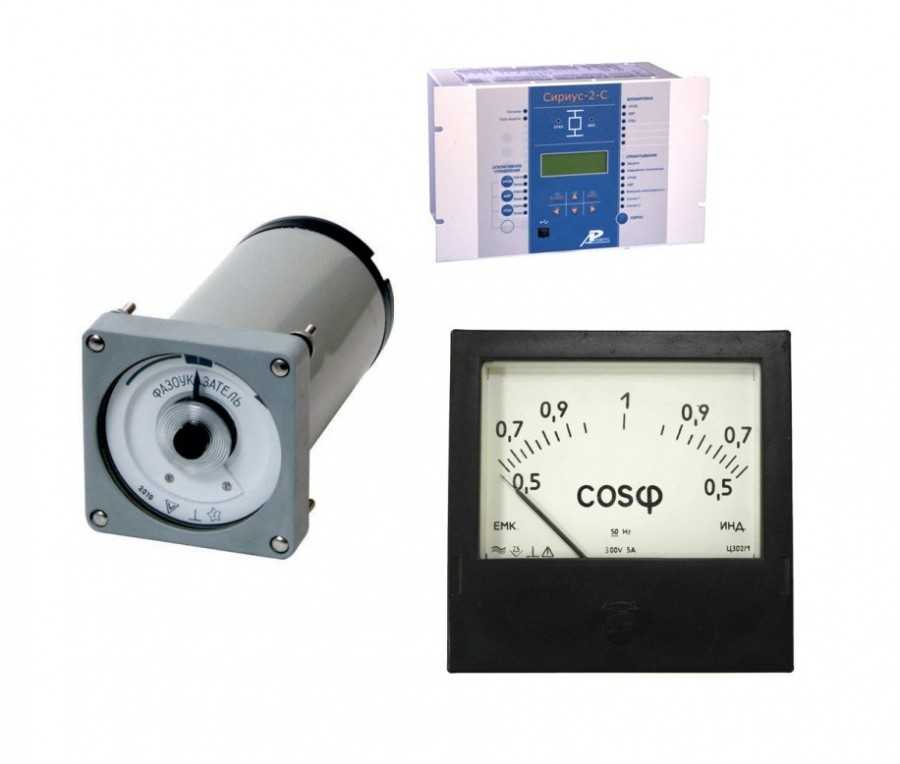

Электродинамические фазометры

Часто такие приборы ещё называют электромагнитными. Их принцип работы основан на простой цепочке логометрических приспособлений, которые определяют малейшие сдвиги фаз.

Электромагнитные фазометры представляют собой не сложную конструкцию, состоящую из двух алюминиевых рамок, между которыми проходит электропровод большой чувствительности.

Стоит обратить внимание на то, что угол между рамками равен 65 градусам. При работе с фазометром электрик обращает внимание на сдвиги в работе прибора

Именно они и указывают на направление фазного сдвига. Фото фазоуказателя на электромагните можно найти в свободном доступе в интернете

При работе с фазометром электрик обращает внимание на сдвиги в работе прибора. Именно они и указывают на направление фазного сдвига

Фото фазоуказателя на электромагните можно найти в свободном доступе в интернете.

Трёхфазная система ЭДС

Очень часто на различных форумах люди интересуются системой ЭДС. Данная система представляет собой совокупность трёхфазных сетей, которые зависят друг от друга. Система применяется в двигателях автомобилей, а также множестве самых примитивных электроприборах. Более подробно о ней можно узнать в соответствующей литературе и рисунках.

Заключение

В нашей статье мы попытались максимально объективно рассказать о том, как устроен фазометр, какие он имеет особенности, и зачем его используют.

Очень надеемся, что данная информация об этом устройстве была для вас полезной

Благодарим за внимание

Синхронные генераторы

Персоналу, который допускается к работе с синхронными генераторами, инструкция по использованию фазометра не нужна, поскольку это квалифицированные электрики. Такие люди знают, что мощность синхронного генератора прямо пропорционально зависима и от мощности ротора, в частности от уровня тока, который в нем возбужден.

Во время своей работы, специалисты должны следить и постоянно отслеживать изменения в значении косинуса угла, который показывает фазометр. Отталкиваясь от этого значения, регулировать уровень тока внутри контура. Обычно, в режиме нормальной работы, за всё это отвечает автоматическая система, которая регулирует необходимые значения.

При этом не нужно знать, как правильно подключать фазометр, поскольку он уже подключен к контуру. Он постоянно отслеживает изменения в сети, и когда стрелка уходит в правую сторону, срабатывает предупреждение, ведь в такой ситуации может произойти существенный перегрев генератора и обмотки его статора.

• Индикатор напряжения — какими бывают тестеры и как их использовать правильно? Инструкция по эксплуатации и 110 фото разных моделей

• Детектор проводки: обзор моделей, самодельные устройства и инструкция по их применению

• Штроборез: выбор оптимального инструмента и обзор характеристик (95 фото)

Если стрелку повело в право, а нагрузка перешла в емкостную, также срабатывает сигнализация. Всё потому, что в таком режиме генератор начинает потреблять самостоятельно энергию из сети, а это уже аварийная ситуация в режиме работы.

Фазоуказатель своими руками | Онлайн журнал электрика

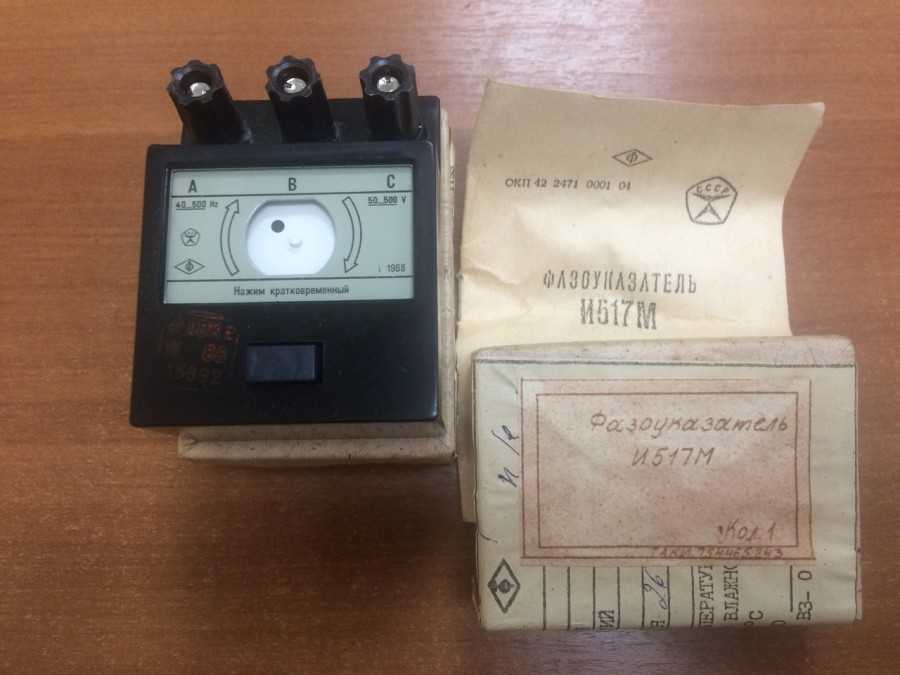

Фазоуказатель ИФ 517 М

За свою трудовую деятельность, всегда приходилось заниматься устройствами учета электроэнергии (снимать электросчетчики на поверку) и нередко принимая новый учет, находил делему, а конкретно – электросчетчик имел “самоход либо самосдвиг”, т. е. при отключенной нагрузке, электросчетчик имел маленькое движение диска. Это явление наблюдается с индукционными электросчечиками (СА4-И678, СА4У-И678 и др.), при подключении непременно должна соблюдаться фазировка (очередность фаз). И вот тогда приходилось искать прибор “фазоуказатель”, что бы навести порядок в учете. На данный момент на всех объектах стоят электрические, которые на фазировку не реагируют. Может кому пригодится фазоуказатель, который можно сделать без помощи других, схему которого и предлагаю вашему вниманию.

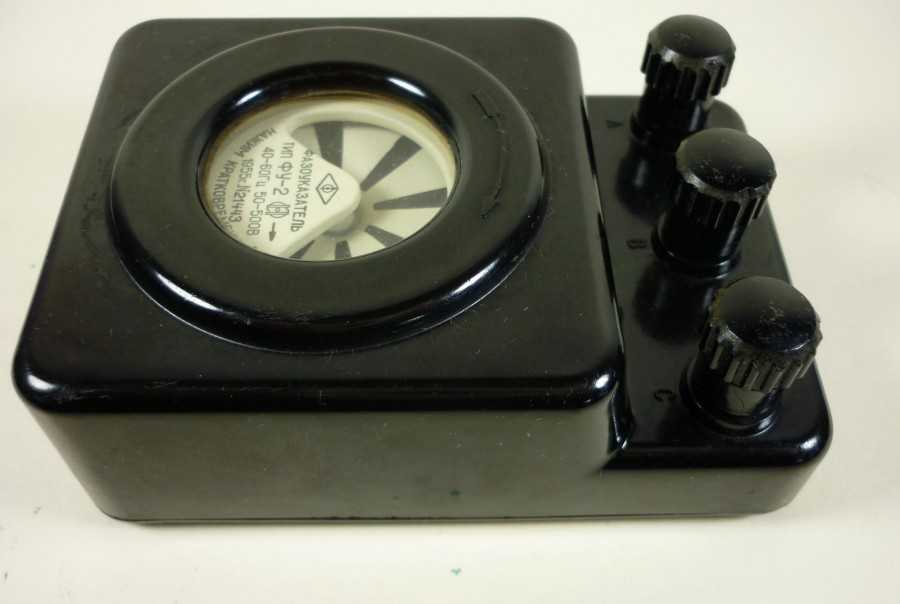

Выпускаемые индустрией фазоуказатели индукционного типа И-517 либо ФУ-2 работают аналогично асинхронным электродвигателям. Но наличие крутящихся частей делает их сложными по конструкции и неловкими в эксплуатации. Известны фазоуказатели, основанные и на других принципах.

Рис. 1

Схема обычного фазоуказателя показана на рис. 1. Он позволяет найти порядок следования фаз в трехфазных электросетях с нулевым проводом, с которым соединяют клемму ХТЗ прибора, а клеммы ХТ1 и ХТ2 подключают к двум из 3-х фазных проводов.Представим, напряжение, приложенное к клемме ХТ1, отстает по фазе на 120° от напряжения на клемме ХТ2. Этой ситуации соответствуют графики на рис. 2. Благодаря диодику VD1 ток Iуе в цепи управляющего электрода тиристора VS1 течет исключительно в течение положительных полупериодов напряжения на клемме ХТ2. В момент t1 когда напряжение на клемме ХТ1 и аноде тиристора становится положительным, последний раскрывается и остается открытым до окончания полупериода (момента t2).

Рис. 2

Номинал резистора R1 избран таким макаром, что лампа HL1 сияет в полный накал, сигнализируя, что порядок следования фаз соответствует маркировке клемм (ХТ2 — “А”, ХТ1 — “В”, фаза, оставшаяся неподключенной, — “С”).Если фазные провода соединены с прибором в оборотном порядке (“А” — к ХТ1, “В” — кХТ2), фаза тока управляющего электрода тиристора отстает на 120° от фазы анодного напряжения (рис. 3). Сейчас, тиристор раскрывается в момент и запирается в момент t4. Среднее значение тока, протекающего через лампу HL1, существенно меньше, чем в прошлом случае, потому она сияет очень слабо либо совсем не сияет. Интервалы, в течение которых через лампу HL1 течет ток, на рис. 2 и 3 заштрихованы. В качестве VS1, не считая обозначенного на схеме, применимы тиристоры T112-10-5, КУ202Н. Диодик КД105В можно поменять хоть каким из серии КД209. HL1 — лампа накаливания на 26 В, 0,12 А, но подойдет и другая с номинальным током больше тока удержания использованного тиристора.

Нужно только подобрать резистор R1 соответственного номинала и мощности. Выборка резистора будет нужно и в этом случае если номинальное линейное напряжение в сети отличается от 220 В.Детали фазоуказателя смонтированы в корпусе из изоляционного материала подходящих размеров, на фронтальной панели которого установлены клеммы ХТ1 —ХТЗ и патрон с лампой HL1.

Промышленные  фазоуказатели:

Фазоуказатель ИФ 517М

Фазоуказатель (индикатор фазы) микроконтроллерный ИФ 517М (ИФ 517 М) предназначен для определения чередования фаз A, B, C в трехфазной сети 380В промышленной частоты 50 Гц.Выпускается взамен И-517, ФУ-2 (И-517, ФУ 2).Условия эксплуатации:Температура, °С: от -45 до +45Влажность, %, при 25 °С: до 98Технические свойства:Технические свойства:Номинальное напряжение, В: 380Индикация режимов работы: светодиоднаяВнутренний источник питания: отсутствуетДлина соединительных проводов, м, более: 0,5Габаритные размеры, мм: 160х55х16Масса, кг, менее: 0,11

Фазоуказатель ЭИ 5001

Фазоуказатели ЭИ 5001 созданы для определения порядка чередования фаз в трехфазных цепях переменного тока.Технические свойства:Обеспечивает определение порядка чередования фаз в трехфазных цепях переменного тока при значениях напряжения в цепи от 50 В до 600 ВОбеспечивает определение порядка чередования фаз в трехфазных цепях переменного тока в спектре частот от 40 Гц до 1000 Гц при значениях напряжений, В:— Спектр частот, Гц oт 40 до 500: oт 50 до 600— Спектр частот, Гц oт 500 до 1000: oт 200 до 600Обеспечивает определение порядка чередования фаз при длительности включения менее 3 сек с интервалом меж включениями более 30 секМощность, потребляемая фазоуказателем, не превосходит последующих значений при напряжениях:— 50 В и частоте 50 Гц:2 ВА— 100 В и частоте 50 Гц: 7,5 ВА— 100 В и частоте 500 Гц: 4 ВА— 500 В и частоте 50 Гц: 200 ВАГабаритные размеры: 65х65х45 ммМасса: 0,19 кг

Виды фазометров и их отличия

Существует два типа таких приборов – электродинамические (аналоговые) и цифровые, в исполнении для однофазной или трехфазной сети. У всех есть свои достоинства и недостатки.

• Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора

• Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием

• Отвертки изолированные-диэлектрические до 1000В — советы как выбрать лучшего производителя

Первые имеют относительно простую конструкцию, удобную и наглядную стрелочную шкалу, и приемлемую стоимость. На фото такого фазометра видно, что отклонение стрелки вправо показывает значение косинуса фи при индуктивной нагрузке, а отклонение влево – преобладание емкостной.

Но они не отличаются высокой точностью. Погрешность измерений составляет 1-3%. Требуется предварительный прогрев от 15 минут до одного часа. К тому же на работу влияют помехи и изменения частоты.

Тем не менее, благодаря отработанной технологии производства и неприхотливости к условиям эксплуатации, такие устройства получили широкое распространение и используются на многих стационарных пунктах контроля параметров электросетей.

Устройство цифровых фазометров сложнее, но они значительно точнее и более устойчивы к помехам. Благодаря отсутствию механических движущихся деталей – более надежны.

• Диэлектрический изолированный инструмент для работы — какой лучше выбрать? Обзор производителей, фото + видео

• Как сделать антенну для радио FM своими руками — простая инструкция по изготовлению самодельной антенны с фото и описанием

• Как самостоятельно сделать и подключить терморегулятор: принцип работы, инструкция, схема + фото лучших самодельных терморегуляторов

Основные принципы работы таких фазометров – это компенсационный метод и различные способы дискретных преобразований фазы или частоты.

Кроме того выпускается множество вариантов исполнения – от малогабаритных мобильных до стационарных универсальных комплексов.

Более сложный фазоуказатель своими руками

Для электриков, желающих использовать более сложные приборы в трёхфазной цепи, существует ещё одна схема:

Как видно из представленной схемы, здесь потребуется большее количество элементов, да и сборка посложнее. Но при правильном монтаже, на выходе обеспечен качественный и надёжный фазоуказатель, к тому же полностью сделанный своими руками.

Необходимые для работы элементы:

• Светодиод HB5d-448ABC-A — с зелёным светом. Допускается замена светодиодом типа АЛ307.
• Светодиод HB5d-434FY-C — с жёлтым светом. Допускается замена светодиодом типа АЛ307.
• 2 диода КД209А. Допускается замена элементов диодами КД209Б или КД209В.
• 2 резистора сопротивлением 47 кОм каждый. Мощностная характеристика незначительна, но лучше брать резисторы, рассчитанные на 0.125 Вт.
• Оптрон симисторный МОС3063. Допускается замена элемента оптроном МОС3062, МОС3082, МОС3083.
• Небольшой отрезок провода сечением 1 мм² для внутреннего монтажа схемы.
• 3 отрезка провода сечением 1.5 мм².
• Небольшая макетная плата.
• Пластиковый корпус.

Очерёдность монтажа фазоуказателя практически ничем не отличается от предыдущего прибора, изготовленного своими руками. Только увеличилось количество элементов на схеме.

Последовательность проверки фазировки данным измерительным прибором:

1. Определить нулевой провод в линии, в которой будет проводиться поиск чередования фаз. Чаще всего это нулевая шина, но может быть и отдельная шина заземления. Можно воспользоваться индикаторной отвёрткой.
2. Измерительный щуп «N» с помощью крокодила зацепить за нулевую шину линии.
3. Измерительный щуп «А» с помощью крокодила зацепить за любую из фаз. Загоревшийся жёлтый светодиод покажет наличие напряжение.
4. Острым измерительным щупом «B» коснуться фазы, идущей следом за той, на которую закреплён крокодил щупа «А». Для определения фазировки на проводе под напряжением лучше всего использовать именно острый щуп, а не крокодил.
5. Если угол чередования фаз составляет 120 градусов, то должен загореться зелёный светодиод. Если светодиод не загорелся, то щупом «B» необходимо коснуться третьего рабочего провода.

Помимо своей простоты, данный прибор необычайно точен и позволяет за несколько минут определить фазирование в линии. Изготовив такой фазоуказатель самостоятельно, пользователь получает не только экономию средств, но и экономию личного времени при последующих измерениях чередования фаз.

Инструкция по использованию

Фазоуказатели бывают нескольких видов. Самым стандартным бытовым прибором, пригодным для многих случаев является И517М. По большому счету этот прибор является асинхронным двигателем поддерживающий до трех фаз.

Главным плюсом данного фазоуказателя является его высокая чувствительность чередования фаз. Для изучения принципов его работы, достаточно заглянуть во внутрь или посмотреть фото фазоуказателя в интернете.

Инструкция по работе достаточно проста. Роль клемм в этом приборе выполняют выводы обмотки стандартного статора. В каком порядке выполняется чередование фаз говорит вращение диска двигателя индикаторного типа с присущей ему особой меткой. Вращение диска показывает нужное направление.

Дисковая разметка имеет определенный характер, что позволяет без сложности определить направление вращения самостоятельно. Следовательно при неподключенной одной из трех фаз диск просто не будет будет двигаться.

Данная особенность заключается типом подключаемых ламп, которые подключаются напрямую сквозь конденсаторы и действуют как сигнализатор.

Например, если первая лампа питается через конденсатор, то она будет светиться намного ярче, следующая за ней лампа запитается уже благодаря резистору, следовательно яркость ее света станет намного тусклее либо вообще без свечения.

Как вывод можно определить порядок, по которому будет чередоваться каждая фаза на двигателе. Ключевой особенностью в данном случае является правильное понимание нахождения резистора и конденсатора в определенной ветке.

Данный подход работы является основным в конструкции фазоуказателей, которые работают при помощи неоновых ламп и светодиодов, однако имеют место быть и приборы с более сложной системой конструкции, которые созданы на основе электронного принципа работы, где именно графическая методика проводит анализ порядка напряжения фаз.

Разберем банальный пример фазоуказателя с данным принципом работы. Такой прибор является простым решением, построить который в силах абсолютно любой человек. Конструкция определяется тремя ветками несимметричного типа, в каждой из которых присутствуют собственные компоненты.

Такой принцип работы фазоуказателя обусловлен тем, что при несимметричной общей нагрузке возникает ток фазы несимметричного типа, следовательно напряжение реактивного и активного свойства будет падать совершенно по разному. Отдельной фазе будет присуща нагрузка емкостного характера.

При сопряжении такой фазной цепи к сети трехфазного вида с соблюдением условий практического контактирования номиналов фазы будут показывать следующие показатели: B – 1,49Uф, C – 0,4Uф.

Вывод – что при правильном подключении и  составе чередования фаз ветвь B будет иметь напряжение ровно в три раза выше, чем ветвь C, а напряжение резистора будет равно значению в 60 вольт. В следствие этого неоновая лампа при работе будет отображать яркое свечение, что несомненно доказывает правильную последовательность фазировки.

При замене двух из трех фаз местами произойдет существенное падение напряжения на резисторе, чего будет существенно не хватать для питания неоновой лампы, следовательно не будет никакого свечения, что станет свидетельствованием того, что фазировка была выполнена неправильно, а в двигателе произойдет процесс изменения вращения вала в другую сторону или иными словами произойдет этап реверса.

Щупы прибора устанавливаются на проводники фаз и осуществляется нажатие кнопки, однако бывают приборы без использования специальной кнопки, тогда световая сигнализация происходит при установке щупов. В дополнение некоторые фазоуказатели оснащены звуковой сигнализацией, прерывистой при правильной фазировке и непрерывной в ином случае.

Какой фазоуказатель выбрать каждый специалист может определить по собственному желанию и требованиям, которые необходимо добиться от индивидуального прибора.

Принцип работы

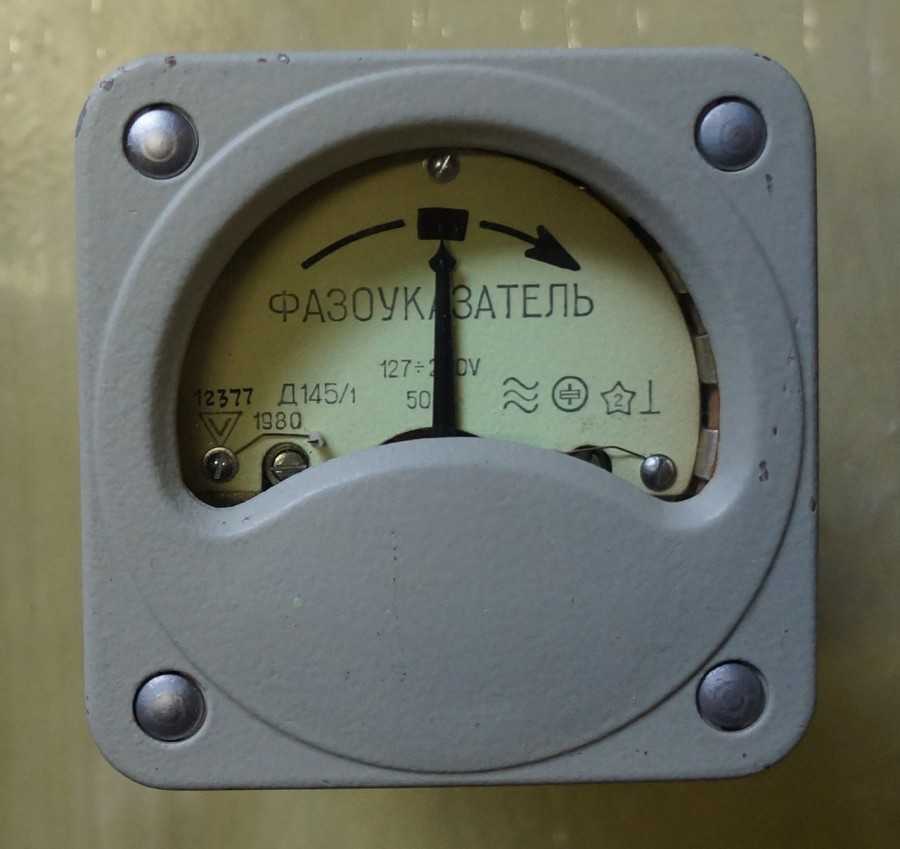

Разберем на примере щитовых фазоуказателей типа Ц1425 и Ц425.1. Фазоуказатель состоит из унифицированного измерительного механизма магнитоэлектрической системы и преобразователя-выпрямителя.

Ток, протекающий через рамку измерительного механизма, представляет собой разность двух токов, выпрямленных мостами V1 и V2. При прямом порядке следования фаз ток, выпрямленный мостом V2, больше тока, выпрямленного мостом V1, приблизительно в два раза. В этом случае суммарный ток через рамку измерительного механизма вызывает отклонение подвижной системы с указателем вправо от средней отметки в направлении стрелки на циферблате.

При обратном порядке следования фаз ток, выпрямленный мостом V1, будет больше тока, выпрямленного мостом V2, и указатель отклонится в противоположную сторону.

Простой фазоуказатель

Нередко при подключении электрических устройств, питающихся от трехфазного напряжения, бывает необходимо знать порядок расположения фаз. Под правильной фазировкой подключения понимается положение когда по отношению к проводу, условно принятому за фазу А, положительный максимум напряжения наступает сначала в фазе В, затем в С, после чего снова в А, и т.д., как это показано на рис. 1.18.

Если при подключении асинхронного трехфазного электромотора нужное направление вращения можно получить, поменяв местами любые два подходящих провода, то эксперименты при подключении схемы мощного электропривода без соблюдения заданной фазировки могут привести к его повреждению.

Простое устройство, схема которого приведена на рис. 1.19, позволяет легко определить последовательность фаз. В отличии от фазоуказателя промышленного изготовления, данное не содержит вращающихся частей и имеет меньшие габариты, что более удобно. Кроме того, он работает в любом положении. Светящаяся лампа (одна из двух) покажет, к какому проводу фазоуказателя подключена фаза В. Если же светятся одновременно две лампы, то это говорит об отсутствии соединения в цепи А.

Работа устройства основана на использовании свойств комплексного значения сопротивления конденсатора (фазовый сдвиг проходящего через него напряжения).

Подробно принцип работы данного устройства и его математическое обоснование описано в литературе . В случае если проводимости цепей конденсатора и лампы на частоте 50 Гц выбраны

одинаковыми, то в результате векторного сложения напряжения в цепи R1-HL1, подключенной к фазе В, будет действовать напряжение 1,411ф, а в цепи фазы С 0,411ф, где 11ф фазное напряжение в проводах. Но так как используемые лампы обладают нелинейным сопротивлением, которое в десятки раз выше в нагретом состоянии, то светиться будет только одна лампа, которая подключена к фазе В.

В конструкции применены конденсаторы С1, С2 типа К73-17 на 630 В, резисторы R1…R4 типа МЛТ-2 (с рассеиваемой мощностью не менее 2 Вт). Их сопротивление может быть 7,5 кОм или 8,2 кОм. Лампы HL1, HL2 любые малогабаритные (индикаторные) на рабочее напряжение 28 В и мощностью 2,8 Вт (сопротивление лампы около 50 Ом).

При использовании указанных деталей схема конструктивно легко помещается в диэлектрической (пластмассовой) коробке с размерами 65x60x25 мм, рис. 1.20. Из нее выходят три толстых провода

с острыми концами. В качестве контактных проводов лучше использовать изолированные одножильные (медные) с сечением 2,5…4 мм кв., например типа ПВ-3. Они обеспечат достаточную жесткость для прижима к то ко про водящим цепям. А в случае необходимости легко изгибаются в нужном направлении. Это позволяет проводить измерение только одной рукой.

Для удобства использования фазоуказателя лампы HL1 и HL2 лучше располагать рядом с соответствующим контактным проводом. В этом случае место, где будет светиться индикаторная лампа, соответствует фазе В.

Аналогичное по принципу работы устройство, но более малогабаритное, можно собрать по схеме, показанной на рис. 1.21. В ней в качестве индикаторов фазы ” В” могут использоваться две одинаковые неонки любого типа. Электрическая схема содержит больше радиоэлементов, но все они малогабаритные, так как работают при меньшем токе, что позволяет использовать малогабаритные резисторы (меньшей мощности).

Резистор R3 не является обязательным, но он позволяет исключить сохранение на конденсаторах С1, С2 остаточного заряда (аналогично его можно установить и на схеме рис. 1.19).

Конденсаторы подойдут любого типа с допустимым обратным напряжением не менее чем 500 В, например К42У-2 на 630 В.

При изготовлении устройства может потребоваться подбор номиналов резисторов R2 и R5 для того чтобы исключить одновременное свечение индикаторов.

Литература: И.П. Шелестов – Радиолюбителям полезные схемы, книга 3.
