Самостоятельное обнаружение обрыва в скрытой проводке

Исправить положение: как отремонтировать проводку

Вы уже нашли проводку в стене, часть которой вышла из строя. Что делать? Звать профессиональных электриков или чинить самостоятельно следующим образом:

  • найти и с помощью перфоратора нужно аккуратно вскрыть бетонную стяжку и обнаружить кабели или металлические трубки, в которых расположены кабели;
  • обесточьте всю квартиру целиком;
  • обычно трубки разборные, нужно удалить элемент, который скрывает поврежденный кабель;
  • часть поврежденной проводки надо вырезать. Для этого используют кусачки;
  • теперь в руках у вас два проводка – их необходимо соединить. Поможет клемма или термотрубка. Первый вариант надежнее, второй – дешевле;
  • место соединения проводки обмотайте изолентой;
  • закройте трубку или кабель-канал;
  • заделайте стену бетонным раствором.

Некоторые домашние мастера выполняют пайку для соединения проводов.

После ремонта обрыва проводки в стене проверьте сеть на работоспособность. если все в порядке — стену можно заделывать бетоном

Если вырезание части системы не помогло, придется менять весь кабель целиком.

Лучшие варианты

В этом разделе мы попытались собрать наиболее удачные по отзывам модели обнаружителей скрытой проводки. Как обычно, на одну и ту же модель порой есть противоположные отзывы. Мы постарались отобрать те, у которых количество позитивных отзывов значительно превышает негативные.

Индикатор скрытой проводки нужен даже когда требуется в бить гвоздь

Детектор проводки Дятел

Этот аппарат выпускается в Украине, стоит относительно немного 25-30$. Получил в три раза больше положительных оценок, чем отрицательных. Может использоваться для нахождения проводников под напряжением. При работе свет не выключать, а сеть желательно чем-то нагрузить (например, включить лампу). Провода под напряжением определяет успешно, но если проводник уложен в пластиковой трубе, он его не видит.

Дятел — прибор обнаружения скрытой проводки

Прибор для обнаружения скрытой проводки Дятел имеет четыре режима чувствительности:

  1. определяет местоположение проводника с точностью до 10 мм;
  2. до 100 мм;
  3. до 300 мм;
  4. до 700 мм.

То есть, начинать работу надо включив 4-й режим. При приближении к проводнику, начинает мигать светодиод, раздается писк. Чем ближе к проводнику, тем мигание чаще, звук громче. Выяснив границу наиболее интенсивных сигналов ставим отметку на стене. Операцию повторяем с другой стороны. Далее переключаем режим и поиск начинаем с уже обозначенных границ. Так, постепенно, находим местоположение проводника с точностью до 1 см в обе стороны.

Bosch DMF 10 Zoom

Этот прибор имеет жидкокристаллический монитор и два режима работы: определение металла (магнитного и немагнитного), древесины и проводки. Есть режим Zoom для увеличения чувствительности прибора. Но его включение приводит к тому, что детектор начинает реагировать не только на проводку, например, но и на расположенные вблизи металлические стойки или прутья арматуры.

Bosh dmf 10 zoom

При приближении к искомому объекту включается звук и световая индикация. На экране прибора светится шкала, по которой можно определить насколько близко находится прибор к проводнику — чем ближе, тем больше закрашенных полосок на шкале.

Также на дисплее высвечиваются графические изображения найденных материалов:

  • перечеркнутый магнит означает немагнитный металл (алюминий, например);
  • молния с делениями — проводка под напряжением;

Для того чтобы можно было нормально находить объекты, необходимо изучить инструкцию по эксплуатации. Там описано много нюансов, которые позволят правильно истолковать различные ситуации и не ошибиться при работе.

Определить скрытой проводки Bosch GMS-120

Еще один детектор знаменитой фирмы. Кроме проводки и металлов ищет древесину. Есть три режима работы:

  1. металлы магнитные и немагнитные;
  2. проводка;
  3. древесина.

Имеет неплохие отзывы, от предыдущего вариант отличается отсутствием функции Zoom. Зато посреди корпуса есть отверстие, через которое можно отметить на стене место прохождения проводника или наоборот, место, свободное от всяческого металла — для безопасного сверления в стене, потолке или в полу.

Из всех отзывов можно вывести несколько практических рекомендаций:

  • если прибор «звенит» по всей стене, прикоснитесь второй рукой к стене (уберите наводки), работать будет нормально;
  • если не разберетесь в показаниях, прочтите инструкцию, там все описано четко — в каких случаях использовать какие режимы.

В общем, при определенном опыте, можно довольно точно определить где находится проводка.

Прибор ПОСП 1

Продукт отечественного производства хорош тем, что позволяет не только обнаружить проводку под напряжением. Он может даже найти обрыв провода в стене. Для этого включенный прибор надо вести вдоль проводника. Пока провод цел, включена световая индикация. В месте, где индикатор потухнет и будет обрыв. Для уверенности провести подобную операцию с другой стороны (можно тест повторить дважды).

Стоит данное устройство немного — 20-25$, но популярность у него не очень высокая, отзывов не нашлось.

Поиск обрыва скрытой проводки в бетонной стене

Место обрыва провода в бетонной стене поможет найти специальный прибор – трассоискатель. Он представляет собой сочетание приемника и генератора. Данный способ можно ассоциировать с индукционным методом в поиске повреждений кабелей под землей.

Итак, определить место обрыва трассоискателем не сложно. Конец провода, в котором есть обрыв, подключают к генератору, который посылает в него импульсы определенной частоты. Проводя рамкой по месту прокладки проводки, в наушниках будет отчетливо слышен звук, который образуется в результате воздействия импульсов. Как только звук пропадет, отметьте это место на стене – это и будет точка повреждения провода.

Отыскать обрыв в фазном проводе также поможет бесконтактный указатель напряжения. Здесь все просто. Ведем прибор по стене до тех пор, пока индикатор наличия напряжения перестанет гореть. Проводим прибором несколько раз по кругу в данной области стены, чтобы убедиться, что мы не ушли с маршрута прохождения проводов. Отсутствие свечения индикации укажет на ориентировочное место обрыва.

В завершение хотелось бы отметить, что трассоискателем и бесконтактным указателем напряжения можно пользоваться для поиска повреждений проводки под штукатуркой или же под гипсокартоном.

Напоследок рекомендуем просмотреть полезное видео по поиску КЗ в проводке:

Определение места короткого замыкания в стене

Вот мы и рассмотрели самые известные методики поиска места повреждения кабеля. Надеемся, информация была для вас полезной и интересной!

Также рекомендуем прочитать:

  • Как найти распредкоробку в стене
  • Как определить короткое замыкание в сети
  • Как проложить кабель под землей

Исследуем электросеть в помещении

Просто так вдруг кабели не могут выйти из строя. Для этого всегда найдется причина:

  • сверление дыр в стене;
  • некачественная установка проводки на этапе строительных работ;
  • проведенный ранее неправильный ремонт электросетей.

Если на том месте, где неисправна сеть, виден гвоздь, на котором висит картина, например, – вот и причина неисправности. Но простое удаление гвоздя из отверстия, естественно, уже не спасет кабели. Их, вероятно, придется заменять на новые. Об этом чуть позже.

Гвоздь, на котором висит картина, может стать причиной обрыва проводки в стене. Но его извлечение не спасет ситуацию

А пока – будем искать поврежденные проводники. С электросетью проблема, если в какой-то из розеток в помещении нет напряжения, или оно низкое (вы подключаете к ней бытовую технику, а она не функционирует, при этом сомнений в работоспособности питающего провода и самой быттехники нет), не работает освещение в комнате или во всей квартире. Найти не составит труда.

Сначала надо обнаружить все части электросистемы, которые перестали действовать:

Проверьте, есть ли напряжение в каждой розетке дома. С помощью мультиметра быстро и просто понять, какие розетки работают, какие – нет;

Мультимер идеально подходит для бытового использования. С его помощью легко проверить, есть ли напряжение в розетках или нет

Важно: мультиметр стоит от 500 до 3 тысяч рублей. Как у профессионалов, так и в бытовом использовании популярны товары таких фирм-производителей, как: «Хама», «Мастер», Gembird. Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме

Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела

Везде ли работает освещение? Проверьте все потолочные и настенные светильники в доме. Найдите те, что не действуют из-за проблем с проводкой, а не потому, что в них лампочка перегорела.

Теперь нужно отыскать конкретный поврежденный участок, а именно, где он расположен: между включателем и розеткой, между двумя соседними выключателями или розетками. Как найти обрыв в скрытой проводке? В данном случае используют мультиметр. Его последовательно подключают к розеткам и включателям, отмечая те, что не выдают напряжения.

Если в помещении не работает освещение, то обрыв проводки мог произойти на участке между коробкой (местом соединения проводников) и выключателем, между выключателем и осветителем. Чтобы найти точное место, нужен индикатор напряжения, который покажет фазы.

Важно: индикатор напряжения можно приобрести в среднем за 300 рублей. Хорошая продукция у фирм: «МАСТАК», «ДжиТиСи», «Ресанта», «Люкс-Тулс». Оборудование по виду напоминает прямую отвертку

На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии

Оборудование по виду напоминает прямую отвертку. На конце – сигнальная лампа. Если фаза есть, то лампочка загорается, если нет – то остается в выключенном состоянии.

Индикатор напряжения на конце имеет сигнальную лампочку. Если напряжение в розетке или выключателе есть, лампочка “подаст сигнал”

Снимите декоративную крышку с выключателя и с помощью индикатора проверьте, есть ли фаза в контактах. Обследование необходимо проводить, когда светильник выключен! Если индикатор не определяет наличие фазы, значит провод неисправен где-то между коробкой проводов и самим выключателем.

Фаза «показалась» при выключенном светильнике? Включите его и еще раз проверьте контакты индикатором. Теперь фазы нет? Тогда провода неисправны на участке от коробки соединений до осветительного прибора.

Если фазы в выключателе нет совсем, проверьте индикатором напряжения светильник. Прибор нужно вставить в патрон на место лампочки. Фаза обнаружена? Значит, ее в процессе монтажа перепутали с нулем. Это нарушение правил эксплуатации электрической сети. Нужно менять систему в обязательном порядке.

Поиск точного места повреждения

Теперь потребуется найти трассу поврежденного участка скрытой проводки. Проводники ее по правилам располагаются строго вертикально или горизонтально. Поэтому между коробками кабели проходят по прямой линии, соединяющей их, параллельно потолку. Спуски к выключателям и розеткам выполняются вертикально.

Точнее маршрут кабеля в стене можно найти трассоискателем. Это специальный прибор, предназначенный для поиска скрытой проводки. Он же покажет и место повреждения. Но для этого необходимо, чтобы поврежденным был фазный, а не нулевой провод. При обрывах «нуля» нужно временно поменять его местами с «фазой». До места повреждения прибор показывает наличие провода под напряжением, а после – нет.

При неглубоком залегании проводников в стенах место обрыва трассу можно попробовать уточнить, используя другой прибор – бесконтактный указатель напряжения. Проводя им по стене поперек предполагаемого места расположения в ней кабеля, фиксируют максимум свечения индикатора прибора или его звукового сигнала. Отмечают найденную точку карандашом на стене, отступают 10-20 см в сторону выключателя или розетки и повторяют операцию. И так – до тех пор, пока вся трасса не определится. Таким же образом можно найти маршрут скрытой проводки трассоискателем.

Проводка в стене не повреждается сама собой. Обычно это связано со сверлением отверстий, а реже – с браком при работе строителей, выполнивших соединение проводов в неположенном месте. Встречаются скрутки, сделанные ранее проживающими в квартире жильцами, попавшими в аналогичную ситуацию.

Поэтому при поиске повреждения, сначала осмотрите участок стены. Если там недавно повесили картину, то не исключено, что забитый гвоздь или завернутый саморез попал в провод и перебил его. Будет не лишним коснуться его индикатором – на нем может оказаться напряжение.

Если прибор не доступен, а стенка ровная, в нее ничего не забивали и не сверлили, участок проводки придется заменить целиком. Это решение будет правильным, так как соединение проводов в стене даже пайкой – не самый лучший вариант. А соединение алюминиевых проводников хорошим не получится.

Для этого старые провода в коробках, выключателях и розетках отключаются и изолируются, либо демонтируются. По стене прокладывается кабель-канал, в него укладывается новый кабель. Концы его, немного раздолбив стену, заводят в коробку и розетку (выключатель). Можно выполнить скрытую прокладку, проштробив стену, но лучше оставить это до ближайшего косметического ремонта помещения, ограничившись пока кабель-каналом.

Исправить положение: как отремонтировать проводку

Вы уже нашли проводку в стене, часть которой вышла из строя. Что делать? Звать профессиональных электриков или чинить самостоятельно следующим образом:

  • найти и с помощью перфоратора нужно аккуратно вскрыть бетонную стяжку и обнаружить кабели или металлические трубки, в которых расположены кабели;
  • обесточьте всю квартиру целиком;
  • обычно трубки разборные, нужно удалить элемент, который скрывает поврежденный кабель;
  • часть поврежденной проводки надо вырезать. Для этого используют кусачки;
  • теперь в руках у вас два проводка – их необходимо соединить. Поможет клемма или термотрубка. Первый вариант надежнее, второй – дешевле;
  • место соединения проводки обмотайте изолентой;
  • закройте трубку или кабель-канал;
  • заделайте стену бетонным раствором.

Некоторые домашние мастера выполняют пайку для соединения проводов.

После ремонта обрыва проводки в стене проверьте сеть на работоспособность. если все в порядке – стену можно заделывать бетоном

Если вырезание части системы не помогло, придется менять весь кабель целиком.

Прокладывание открытых электросетей как оригинальный декор и избавление от старопроводных проблем

Ремонт скрытой поврежденной электропроводки зачастую сопровождается строительно-восстановительными работами, требующими немалых усилий: снятия отделочных материалов, штробление стен, их дальнейшее заделывание, штукатурка поверхности стены, покрытие ее декоративными материалами. Это разумно, когда ремонтные работы по восстановлению проводки совмещаются с капитальным ремонтом.

Но если капитальный ремонт помещению не предстоит, то более рационально в некоторых ситуациях будет прокладывание новой электропроводки на поверхности стены.

При прокладывании нового электропровода можно предусмотреть отведение специальных линий на разные комнаты или устройства. Также в распределительном щите можно установить отдельные автоматы на мощные электроприборы: холодильник, стиральную машину, бойлер, микроволновку, кондиционер и т.д.

Удобным будет и выделение розеточных, осветительных групп покомнатно.

Какие бывают неисправности и чем это грозит

При перечислении причин мы немного затрагивали виды повреждений электрики, но только в общем. Сейчас мы более подробно рассмотрим возможные неисправности электропроводки в квартире и доме, предоставив их в виде списка:

  1. Повреждение изоляции, чаще всего механическое. В результате возникает утечка тока и если не установлено в щитке, поражения током не избежать. Устранить поломку можно с помощью восстановления целостности изоляции либо заменив поврежденный участок.
  2. Повреждение токоведущей жилы. Также из-за механического воздействия в результате неаккуратного монтажа, ремонтных работ или повреждения грызунами, что часто происходит в деревянном доме. Алюминиевые жилы не выдерживают частых перегибаний, поэтому будьте осторожнее при ремонте такой проводки. А вообще, согласно ПУЭ ( п. 7.1.34), проводка должна выполняться медным кабелем (подробнее см. указанный выше пункт).
  3. Оплавление изоляции электропроводки в результате перегрева, который в свою очередь возникает из-за неправильно подобранного сечения жил или плохого контакта в скрутках. Эта неисправность может привести к короткому замыканию и пожару в квартире. Устранить неисправность можно только полной заменой кабеля на более мощный (если причина в маленьком сечении). Ненадежные скрутки лучше заменить на соединение .
  4. Выход из строя бытовой техники. Если электроприборы бьются током или от них слышен запах гари, нужно срочно отключать их от сети и приступать к поиску неисправности. В противном случае может произойти удар током или возгорание электропроводки в квартире. О том, своими руками мы рассказываем в соответствующем разделе сайта.
  5. Плохой контакт в скрутках, а также в местах подключения проводов к автоматам, светильникам, розеткам и т.д. Из-за плохого контакта возникает нагрев жил, оплавление изоляции и как следствие – возгорание электропроводки. Устранить неисправность можно периодической проверкой всех соединений и подтягиванием зажимов. При ремонте устраните все скрутки, соединив кабеля колпачками СИЗ, зажимами ВАГО, гильзами или винтовыми клеммниками. Скрутки в проводке использовать нельзя согласно ПУЭ п. 2.1.21.
  6. Выход из строя розеток и выключателей. У каждого электротехнического изделия есть свой срок службы, который, как правило, не превышает 10 лет (чаще 6). Если розетка старая, то ее контакты, скорее всего, уже ослабились и при подключении вилки может возникнуть перегрев, из-за которого происходит пожар в квартире. Со старым выключателем все не так страшно, потому что из-за изнашивания механизма просто выключатель перестает работать (свет не включается). О том, мы рассказали в соответствующей статье. Про ремонт розеток можно также найти немало информации.
  7. Отгорание нулевого провода в щитке. Очень опасная неисправность электропроводки, из-за которой выходит из строя электроника в доме, а также возникает опасность поражения человека током. Устранить поломку можно только восстановлением контакта, а вот предотвратить опасность можно, установив в доме либо квартире. При этом вы можете наблюдать . А если ноль отгорит в ВРУ дома или в подъездном электрощите – то возможен и чрезмерно высокое или низкое напряжение в сети.

Поиск КЗ в электрике

Это все самые частые неисправности электропроводки. Последнее, о чем хотелось бы рассказать – как предотвратить возникновение проблем с электрикой.

Порядок устранения обрыва скрытого кабеля

После нахождения одним из вышеперечисленных способов точного места разрыва провод следует соединить. Чтобы сделать это, надо сначала отключить фазу, после чего вскрыть молотком штробу прокладки кабеля приблизительно на 10 см в левую и правую сторону от места повреждения. Затем оборванную жилу нужно аккуратно отделить от проводника, не нарушив при этом изоляционный слой на других кабелях.

Дальнейший порядок действий таков:

  • Развести в стороны концы оборванного кабеля.
  • С помощью перфоратора и специальной коронки просверлить в стене углубление. Оно должно иметь размеры, достаточные для того, чтобы туда поместилась коробка ответвления.
  • Вставить коробку в отверстие и зафиксировать ее там алебастром, а затем поместить в нее кабели.
  • Соединить и заизолировать поврежденные провода.
  • Устранив повреждение, закрыть коробку крышкой.
  • Заштукатурить ранее вскрытый участок штробы.

Если поврежденный кабель располагается внутри специальной трубки, то его нужно аккуратно вытащить наружу, а на его место при помощи протяжного устройства затянуть новый проводник.

На видео показан процесс восстановления провода:

Вышеописанный процесс производится при ремонте перебитой фазы. Восстановление нулевого провода производится почти в том же порядке, за исключением начального этапа. При ремонте нуля в первую очередь поврежденный кабель нужно отделить от шины. Затем ноль крепится к фазе. Дальнейшая работа производится в аналогичной последовательности.

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно сделать металлоискатель своими руками. Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

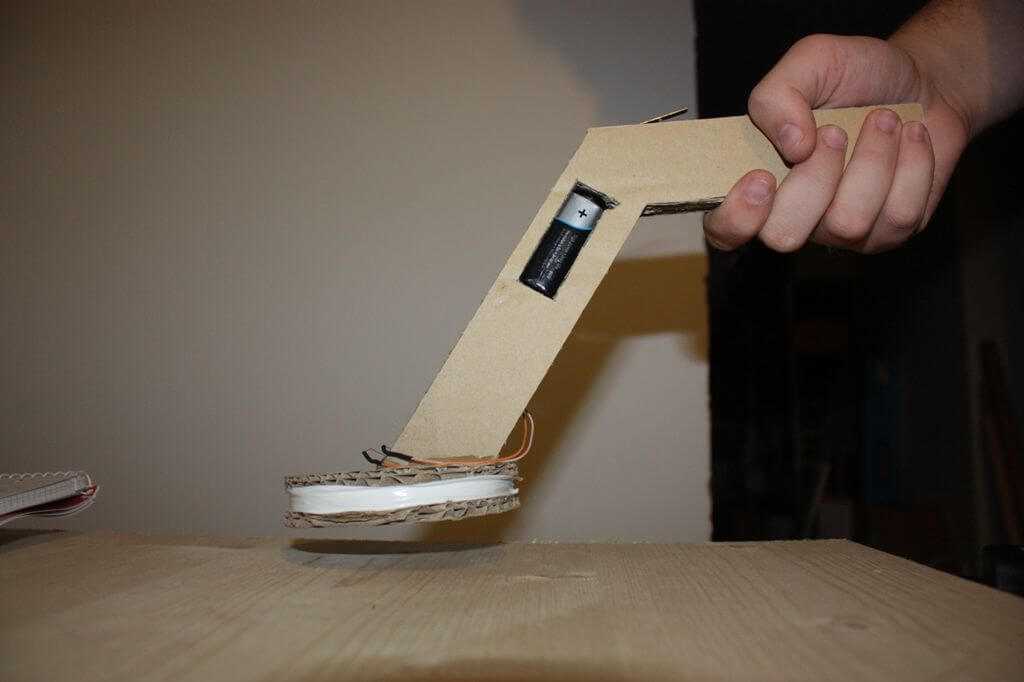

Пример с самодельным детектором металла

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Устройство «Дятел» в деле

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

Как пользоваться пробником?

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Видео инструкция по эксплуатации детектора

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти утечку тока, короткое замыкание и качество самой электропроводки в панельном доме

Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.
