Как проложить кабель под землёй на даче с соблюдением всех правил и нормативов

Крепеж на металлической основе

Всегда используйте какой-либо диэлектрик в качестве прокладки между камерой и металлической поверхностью опоры или стены здания. Только не применяйте деревяшку (дерево гниет), а лучше возьмите листовой полипропилен, из которого делают пищевые емкости.

Если молния попадет рядом с этим объектом, диэлектрик должен защитить устройство от немедленного выхода из строя. В противном случае потенциал запросто окажется на оборудовании и спалит его.

Для этого даже не понадобится повышенного напряжения в сети. Хотя и такая «прокладка», от грозы спасает далеко не всегда.

Однако она однозначно спасет от всякого рода наводок. Для подобной защиты даже есть специальные камеры на пластмассовой ножке. Вот для них уже не нужно никаких изолирующих прокладок.

Кронштейны

Не придумывайте самодельных кронштейнов для закрепления камер на фасадах или столбах.

Даже в самые неудобные места можно найти подходящий крепеж. Например, для монтажа на углу зданий PTZ камер, есть специальные угловые кронштейны.

Кстати, если у них подогнуть угловой обхват на 90 градусов, то камеру на таком кронштейне можно закрепить и на ровной стене. Это помогает отодвинуть ее от поверхности, если рядом проходит водосток.

Для надежного крепления на круглой или квадратной опоре применяйте стальные бандажные ленты со скрепами.

Подобные используются для подвески анкерной арматуры проводов СИП.

Не забывайте, что бетонные столбы сверлить нельзя!

Ни в коем случае не монтируйте дорогостоящее оборудование на какие-то подставные доски забитые гвоздями, и тем более не стягивайте все на обычную проволоку. Даже пластиковые заводские хомуты очень часто на морозе лопаются и рвутся.

По возможности используйте только специализированный крепеж.

Блоки питания и защита

Стандартное напряжение для питания систем видеонаблюдения 12 вольт. При этом одна камера в среднем потребляет 0,5-0,75А.

Исходя из этого и подбирайте расчетную мощность блока питания. При этом не забывайте про 30% запас.

Вообще подобные блоки зачастую используются и для питания светодиодных лент. Поэтому и выбор мощности у них весьма схож.

Однако, если у вас подключено много камер по разным точкам, то будет большой ошибкой покупать блок питания аналогичный светодиодным лентам. Дело в том, что у большинства таких моделей всего один-два выхода на 12V.

В случае разветвленной сети видеонаблюдения, желательно иметь несколько выходов, причем каждый со своей защитой (polyswitch) и своим самовосстанавливающимся предохранителем.

Если выйдет из строя или замкнет кабель на одной из линий, другие камеры с таким блоком питания будут исправно работать как ни в чем не бывало.

Запас необходим как для модернизации системы, так и для включения инфракрасной подсветки в ночном режиме. Если выбрать блок, что называется впритык, то ночью камера будет показывать гораздо хуже, либо вообще откажется работать.

Защита от повышенного напряжения в камерах срабатывает при 15В. Если ваш блок питания выдаст напряжение в несколько раз больше, то тут уже начинается лотерея.

После такой отсечки вполне вероятно, что камера попросту сгорит и больше не запустится. Из-за чего может произойти превышение напряжения?

Случается это при скачке в сети 220В, когда в розетках при обрыве ноля появляется межфазное значение в 380V.

В итоге блок питания выдает не стандартные 12V, а в несколько раз больше. Также не забывайте про защиту от грозовых перенапряжений.

Наличие в домашнем электрощитке частного дома ограничителей перенапряжения ОПН (УЗИП) уже давно является обязательным условием надежного электроснабжения.

Марки кабеля для уличной прокладки

Перед тем как приступить к электрификации помещения, необходимо рассчитать какое минимальное сечение потребуется для подачи напряжения потребителям здания, где и как следует прокладывать (в земле или по воздуху и на какой глубине). Этот аспект очень важен, так как поможет избежать проблем с обрывами и неполадками, а также облегчит обслуживание и эксплуатацию. Если к объекту подается вода, то нужно определить расстояние до водопровода. Рядом с ним часто скапливается влага, которая может закоротить цепь в случае порчи изоляции.

Составив план и сделав обозначение на топоплане, на следующем этапе необходимо определиться с выбором самого кабеля. Всего существует несколько марок:

  • Самонесущий провод с изоляцией (СИП). Он предназначен для внешней проводки по воздуху. Алюминиевые жилы закрывает полимерная изоляция. Она стойкая к ультрафиолетовым лучам, поэтому не требует дополнительной защиты.
  • Кабель ВВГнг-LS и его модификации являются универсальными средствами для уличного монтажа электросети. Он имеет несколько жил, выполненных из голой меди или алюминия. Они имеют свою оболочку, и помещены в общую пластиковую изоляцию. Литера «В» в индексах аббревиатуры означают виниловое покрытие, а «Г» указывают на отсутствие внешней брони жил, то есть они голые. Дополнительная буква «А» вначале маркировки показывает, что жилы выполнены из алюминия. Такие провода подходят для монтажа как по воздуху, так и в земле. Однако для них потребуется дополнительная защита в виде гофры стойкой к ультрафиолету, металлической или ПНД, ПВХ-трубы, или же любой другой прочной оболочки. Для обозначения защитных характеристик полимерной изоляции в маркировке присутствуют дополнительные символы. Строчные буквы «нг» показывают, что материал негорючий, LT и LS с низкой токсичностью и небольшим выделением дыма соответственно. При прокладке по воздуху кабель ВВГ закрепляют на тросе, так как он не выдержит механических нагрузок.
  • ВБбШв — бронированный кабель, его можно прокладывать в земле. под опоясывающей оболочкой у него две стальные ленты навитые вдоль кабеля. Они защитят от механических повреждений. Но такой вариант встречается реже, так как стоит дороже, но зато не нужно покупать трубу.

Также рекомендуем изучить этот вопрос в отдельной статье:

Выбор места установки видеокамеры

Если вам необходима четкая идентификация посетителя перед входной дверью, то вертикальный подъем камеры на максимальную высоту не всегда способствует лучшему обзору.

Камера даже очень хорошего разрешения, но смотрящая на человека сверху-вниз, не видит его лицо. Особенно, если он в головном уборе (кепка или бейсболка).

Это актуально, когда при помощи видеонаблюдения вы хотите защититься от воров и других криминальных элементов. Можно потратить 1000$ на камеры, но неправильно их разместив, в итоге так и не получить желаемого.

Чтобы видеть лицо человека в любой ситуации, камеру придется опустить чуть ниже.

При этом для охвата как можно большей площади, а также для защиты от вандализма, ее придется сдвинуть подальше от двери.

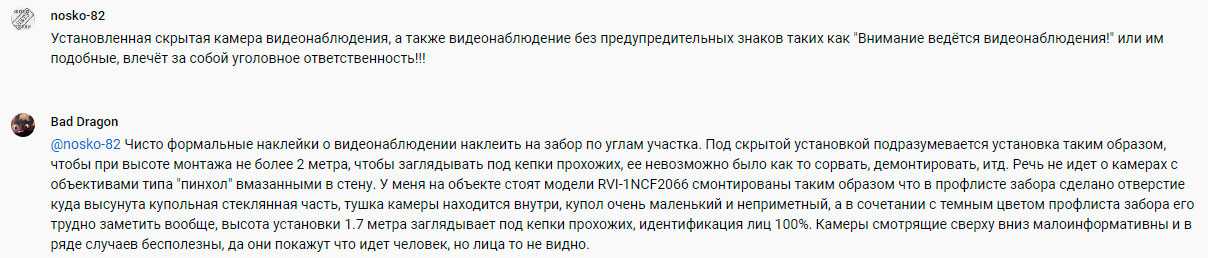

Либо спрятать и замаскировать, оставляя при этом свободным углы обзора.

Компенсация удаленной картинки нивелируется оптикой с большим фокусным расстоянием. Только так видеонаблюдение будет выполнять свою заложенную функцию.

Когда беспроводная связь лучше проводов

При невозможности прокладки проводов (через реку, по территории участка или в расположенное на другой стороне улицы здание) используется беспроводное соединение. Но не привычный Wi-Fi, а радиотрансляция при помощи специальных устройств – видеосендеров. Встречается и передача данных по инфракрасным (IR) каналам: этим способом бытовой пульт дистанционного управления «общается» с телевизором или кондиционером. Для передачи видеоизображения по инфракрасной связи необходима прямая видимость между устройствами, отсутствие кратковременных помех (проезжающие автомобили, например), а расстояние не должно превышать несколько десятков метров. Радиоканалы для беспроводной связи – более практичный тип соединения.

Видеосендер – набор беспроводных передатчиков и приёмников сигнала. Их стоимость начинается от 50-60 долларов за простую модель (невысокая мощность; расстояние вещания не более 50 метров, да и то на 1-2 камеры). Более дорогие видеосендеры позволяют значительно увеличить расстояние между источником сигнала и его приёмником (регистратором, локальной сетью и др.), а также использовать большую ширину канала для увеличения числа камер.

Интересен принцип работы таких устройств. Ни трансмиттер, ни ресивер не требуют установки драйверов или дополнительных ухищрений с присоединением к ним кабелей (хотя им и требуется внешнее питание). Беспроводное устройство выполняет свою задачу максимально прозрачно: сигнал передаётся так, будто его вовсе не существует в составе «трассы». Данные просто продолжают поступать на регистратор, как в классическом случае их прямой передачи по однородной коаксиальной/витой среде.

Как подключить IP камеру по витой паре

Для подключения IP видеокамеры используются коннекторы rg45. Витая пара для ip видеонаблюдения может быть, как 2-х парной так и 4-х. Для подключения любой ip камеры достаточно двух пар Lan кабеля. Не верьте, если кто скажет, что передача сигнала будет лучше у 4-х парного кабеля.

Технология Ethernet позволяет работать на скорости в 100 Мбит при использование всего лишь двух пар LAN кабеля, этого за глаза достаточно для любой IP системы. Обжатие коннектора в 4 пары дает возможность работы на скорости в 1Гбит, что никогда не потребуется ip видеокамере.

Для подключения ip видеокамеры на большие расстояние ( например до 150 метров) можно использовать POE инжектор. Для питания видеокамеры по POE необходимо обжатие 4-х пар под коннектор.

Максимальное расстояние работы IP видеокамеры по витой паре без poe инжектора не превышает 100 метров. Для увеличения дистанции работы ip видеокамеры необходимо ставить удлинитель Ethernet на каждые дополнительные 100 метров.

Обжатие 4-х парного кабеля.

Обжатие 2-х парного кабеля

Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа:

Два анкерных зажима, один будет держать провод СИП 2х16 к дому за крюк в стене дома, а другой  провод СИП 2х16 на опоре.

Два ответвительных прокалывающих зажима, соединяющих медный кабель 2х6, подключенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).

Крюк на стене, на котором при помощи анкерного зажима будет закреплен провод СИП 2х16 к дому, был сделан самостоятельно. Загнули полукругом отрезок арматуры диаметром 10 мм и приварили его к пластине 150х200 мм, которую на 6 саморезов длиной 80 мм, прикрутили к стене дома.

Можно купить и готовые крюки для монтажа анкерных зажимов. На фото представлены монтажные крюки для СИП 2х16, производитель КВТ.

Просверлил деревянную стену дома сверлом по дереву (перьевым) диаметром 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но….правильно выводить провода и кабели из стены дома через металлической трубу. Почему отверстие на улицу, чтобы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено именно здесь, объяснял в статье “Как собрать электрощит своими руками“.

Примерно, через 45 дней приехали электромонтеры, отключили ЛЭП и заменили старые провода к дому на новый провод СИП 2х16. По правилам электросетевая компания, должна была произвести замену на новый провод СИП 2х16, в срок не более 30 календарных дней, но что-то у них и соседа не получалось состыковаться в одно время, поэтому все прошло без взаимных претензий.

Чтобы верно подключить провод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, необходимо правильно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). Провода СИПа 2х16 помечены цветом, “красный”- фазный провод СИП 2х16, “синий” – нулевой провод СИП 2х16, либо фазный провод – обычный черный, а нулевой – помечен синим цветом.

  • Алюминиевый провод СИП 2х16 и медный кабель 2х6 от электрощита соединили скруткой, что запрещено ПУЭ. Электромонтеры сослались на то, что специальные ответвительные прокалывающие зажимы, часто либо “не допрокалывают” провода, либо могут “перерубить” вводной провод к дому, вообщем, получилось бы плохое соединение проводов. Хотели напрямую подключить провод СИП 2х16 к электросчетчику, но алюминиевый провод СИП 2х16 сечением 16 мм2 прокладывать по стене дома и заводить в электрощит, тоже удовольствие не из приятных.
  • Оставили большой запас провода СИП 2х16 на стене дома. Зачем он такой нужен? Тем более на самой опоре тоже есть запас СИПа, который намотали вокруг опоры ВЛИ.

Также провод СИП 2х16 от опоры ЛЭП до дома, слабо натянут и сильно провисает, это лучше,чем если бы он был натянут, как струна, но и это тоже плохо.

Я рекомендовал соседу вызвать их обратно, выполнить соединение провода СИП 2х16 и вводного медного кабеля 2х6 к электросчетчику при помощи специальных проколов для СИП 2х16 или орешков и подтянуть провод СИП 2х16 к опоре ЛЭП, ну и соседу, когда приедут электромонтеры и отключат ЛЭП, укоротить медный кабель 2х6, чтобы избавиться от мотков на стене дома.

Для трехфазного подключения, в принципе, всё будет тоже самое только в 2 раза больше, т.е. по четыре анкерных и прокалывающих зажима и СИП 4х16.

Ниже показан правильный переход с алюминия на медь и ввод медного кабеля через металлическую трубу в дом.

Спасибо за внимание

Принцип прокладки кабеля под землей

При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:

  1. Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
  2. В местах укладки трубы необходимо нанести разметку.
  3. Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.
  4. Затем идет прокладывание самой трубы.
  5. А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
  6. Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
  7. Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.

Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.

В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода. К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.

Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.

Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.

Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.

На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.

Виды

На самом деле, выбор кабелей на сегодняшний день не очень большой. Мы расскажем о наиболее распространенных и часто используемых. В зависимости от того, какой тип проводных камер установлен в системе видеонаблюдения, применяется соответствующий вид кабеля для их подключения.

Коаксиальный кабель

Такой вид кабеля очень распространен в самых различных системах связи, в том числе для подключения камер аналогового типа. В домашних условиях такой вид кабеля используют для подключения наружной антенны к телевизору. Коаксиальный кабель условно можно разделить на два основных типа:

  • Тонкий кабель (диаметром до 5 мм), применяемый для передачи видеосигнала на расстоянии до 100 м;
  • Толстый кабель (диаметром до 10 мм), для подключения видеокамеры к монитору при дальности до 200м.

Также кабель для аналогового видеонаблюдения может отличаться по ряду таких технических параметров:

  • По значению волнового сопротивления (75ом, 50ом и т.д.);
  • По толщине центрального проводника;
  • По плотности экранирующей оплетки;
  • По показателю затухания сигнала и т.д.

Преимуществ у такого вида кабеля много. Из них: высокое качество передаваемого сигнала, помехозащищенность и отсутствие необходимости использования дополнительного оборудования (видеоадаптеров, конверторов и пр.). Однако есть и недостатки. Одним из основных недостатков является необходимость прокладки дополнительного кабеля для подключения питания камеры, который может быть устранен применением комбинированного кабеля.

Витая пара

Этот вид кабеля применяется для подключения ПК к интернету, создания локальных компьютерных сетей и соединения друг с другом различных электронных устройств, в том числе и цифровых видеокамер.

Обычный LAN-кабель представляет собой восемь изолированных проводников, попарно свитых между собой и объединенных общей изолирующей оболочкой. Выделяют следующие типы кабеля:

  • UTP- кабель, имеющий неэкранированные витые пары проводников без общего защитного экрана;
  • FTP- кабель, имеющий внешний общий экранирующий экран из фольги;
  • STP- кабель, имеющий фольгированную оплетку для каждой пары проводников и общий внешний экранирующий экран из медной оплетки.

Есть также отличия по техническим характеристикам.

  1. По скорости передачи данных (частота полы пропускания);
  2. По типу отдельных проводников в кабеле;
  3. По диаметру каждого проводника в кабеле;
  4. 4.По типу внешней оболочки (изоляции).

Достоинство витой пары в широкой функциональности, позволяющей передавать по одному кабелю видеосигнал, аудиосигнал и подключать питание для видеокамеры. А также в возможности передачи изображения на значительные расстояния (до 3 км) и более простом монтаже и низкой стоимости. Недостаток в меньшей помехозащищенности и большем ослаблении передаваемого видеосигнала. По этой причине для такого вида кабеля требуется установка дополнительных усилителей пассивного или активного типа.

Многожильный

Относится к типу кабеля витая пара. Очень хорошо подходит для изготовления патч – кордов и соединяет цифровые устройства между собой, и с информационной розеткой.

Многожильный вид кабеля хорош и удобен в местах изгибов и скручивания за счет своей повышенной гибкости, которая получается в процессе переплетения большого количества медных жил. Отсюда и пошло название.

Комбинированный с питанием для видеокамеры

Представляет собой соединительный шнур, используемый при проектировании любой системы охранного видеонаблюдения и необходимый при передаче ТВ сигналов с параллельным подключением напряжения питания.

Первостепенная задача оборудования – энергоснабжение камеры, синхронное подключение к видео системе, ее питанию и передача управляющих сигналов в помещении и за его переделами.

Комбинированный кабель состоит из экранированного радиочастотного электропровода.

Имеет два или четыре дополнительных проводника, необходимых для питания видеокамеры и соединенных единым ПВХ покрытием (светлый цвет – для внутренней прокладки и черный – для защиты от солнечного излучения). Имеет следующие модификации:

  • КВК В защищает от распространения горения, используется во внутренних помещениях;
  • КВК П обладает светостабилизированной полиэтиленовой оболочкой, применяется для внешнего прокладывания.

Монтаж камеры на бетонном столбе

Данная проблема ни как не отображается на работе камеры, но сильно отражается на кармане заказчика. В чем дело? – Спросите вы. И вроде бы камера довольно цивильно весит, но как ни странно здесь категорически нарушены правила технической установки для бетонных столбов.

Из курса по сопромату мы помним, что сверление объекта приводит к уменьшению поперечного сечения и изменению концентрации напряжения, я не берусь спорить сколько лет простоит такой столб, но одно я знаю точно, что бетонный столб или опора ЛЭП с просверленными отверстиями сразу пойдет под замену за Ваш счет. И это будет правильным решением, ведь  электрик, обслуживающий столбы ЛЭП отвечает за них головой, и в случае внезапного падения столба понесет за это материальную или даже уголовную ответственность.(смотря на что упадет столб)

Обратите внимания на бетонные световые столбы по городу, бьюсь об заклад вы не найдете не одного просверленного, кабеля крепятся на специальных кронштейнах или хомутах, которые обхватывают столб. Таким же образом вешается все дополнительное оборудование: камеры, прожекторы, светофоры и т.д.

Ниже на фото приведен пример грамотной установки устройства видеофиксации.


Правильный монтаж камеры на бетонном столбе

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

  • Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
  • После подогрева нужно быстро произвести укладку силовой линии. Если температура на улице не ниже -10 оС у Вас есть час времени, от -10 до -20 оС – не более 40 минут, ниже -20 оС – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
  • Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 оС, а сам проводник высокого давления; если температура не ниже -7 оС и кабель защищен изоляцией, -15 оС если изоляция ПВХ либо резиновая, -20 оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!
