Подключение розетки своими руками

USB Розетка | В стену

Мобильные телефоны, цифровые камеры, навигационные приборы, планшетные компьютеры, mp3-плееры и много других мобильных устройств прочно вошли в нашу повседневную жизнь. Они весьма практичны и удобны, уже трудно представить, как без них можно обходиться.

К сожалению, за такую мобильность приходится платить – ведь заряда встроенных батарей хватает не на долго и периодически необходимо ставить устройства заряжаться. Для зарядки аккумуляторов чаще всего используют персональный компьютер, либо ноутбук, подключая мобильные устройства в разъемы USB с помощью специального кабеля. При этом зачастую на столах, кухонных шкафах, тумбах и даже просто на полу возникает большая путаница из проводов, что не просто некрасиво, но и небезопасно. В такой неразберихе тяжело быстро найти нужный кабель, приходится распутывать большой клубок из проводов в поисках подходящего штекера.

На помощь, в решении этой проблемы, к нам пришли производители электроустановочных изделий, предложив розетки с разъемами USB, простыми в установке и эксплуатации. Необходимо просто поместить штекер USB кабеля в такую розетку и процесс зарядки начнется. Кроме того, это решение электроэффективное, способствующее энергосбережению, ведь зарядка портативных устройств происходит без участия персонального компьютера или ноутбука, да и «кабельный салат» остается в ящике. А розетки оснащенные 2 разъемами USB – это двойной комфорт.

Так же благодаря тому, что в 2011г. Международный союз электросвязи утвердил стандарт, описывающий универсальное зарядное устройство для всех сотовых телефонов продающихся на территории ЕС, практически все мобильные телефоны теперь заряжаются именно через разъем USB.

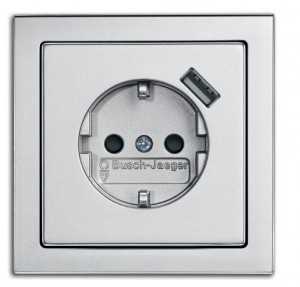

Устройство USB розетки как визуально так и технически полностью совместимо с универсальным стандартом электроустановочного оборудования, она идеально интегрируется в существующую электросеть квартиры, при этом как уже была сказано в высшей степени энергоэффективна. Встроенный блок питания автоматически обеспечивает требуемый ток зарядки, за счет этого достигается совместимость с большинством устройств. При этом USB разъем выдает постоянный ток 700мА напряжением 5В и имеет удивительно низкое энергопотребление в режиме ожидания.

Установить USB розетку можно вместо обычных электроустановочных механизмов, к примеру, штепсельной розетки стандарта Schuko, используемой в России и ЕС.

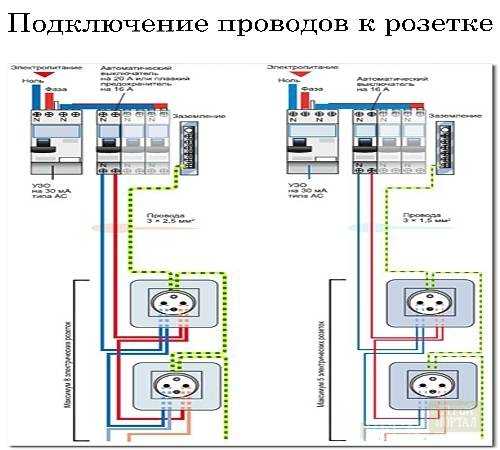

Стандартная схема подключения USB розетки представлена на изображении ниже, как видите она максимально простая, используются только Фазный провод и Нулевой (Рабочий ноль).

Удобно подключать USB розетку через выключатель. При этом выключатель ставиться в разрыв фазного провода идущего к розетке и вы всегда имеете возможность выключать подачу энергии на USB розетку, когда в ней нет необходимости. Схема подключения USB розетки через выключатель представлена ниже.

Выбирать расположение USB розеток необходимо таким образом, чтобы рядом находились места для хранения заряжаемых устройств – например над прикроватными тумбами, рядом с журнальными столиками, полками, шкафами и т.д.

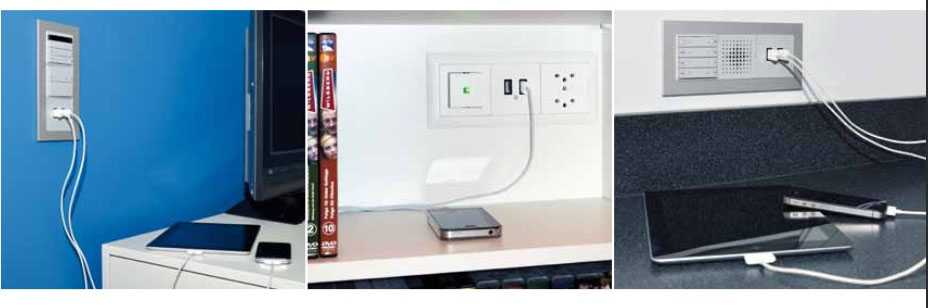

В настоящее время существуют различные модели USB розеток, как простые на один или два разъема, так и более сложные: с площадками для установки сотового телефона,

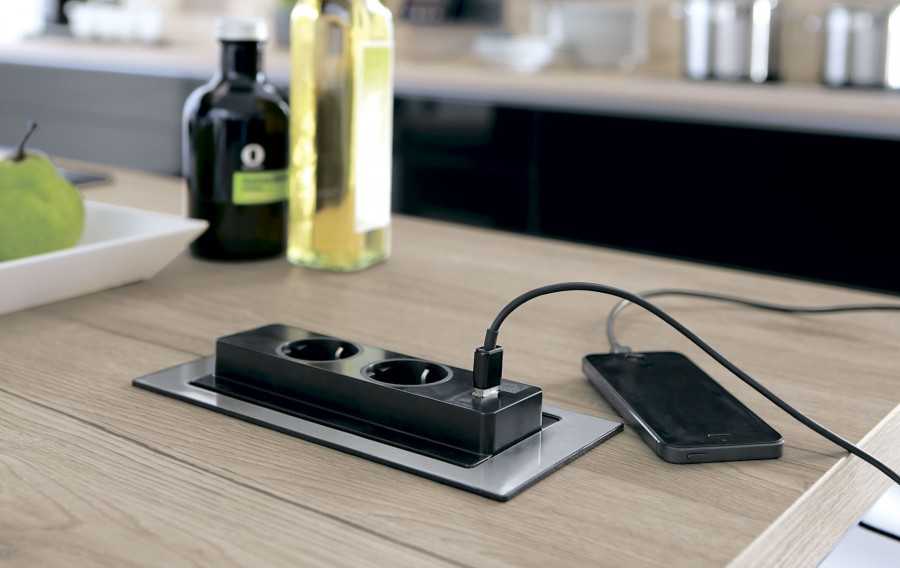

совмещенные в одном корпусе с розетками типа Schuko

со встроенным кабелем для подключения USB совместимых устройств.

USB розетки выпускаются для всех видов электропроводки: для внешней установки – накладные, для внутренней – встроенные, а так же для установки в кабеленесущие системы.

В скором времени, вероятно, USB розетки будут установлены повсеместно, наравне с другими компонентами элетроустановочного оборудования. Сейчас же они встречаются довольно редко, в основном из-за своей новизны и низкой информированности потребителей, несмотря на то, что большинство известных производителей розеток и выключателей уже включило механизмы USB розеток, во многие свои популярные модельные линейки.

Собираясь делать ремонт, менять проводку или просто если есть желание улучшить пространство вокруг себя, обязательно обратите внимание на это решение – USB розетку, ведь теперь вы знаете насколько она может быть полезна и удобна в повседневной жизни

Подключаем розетку

Перед проведением всех работ по подключению розетки к  проводам необходимо отключить электричество подходящее к данной розетке. Отключаем. Проверяем.

Проверку осуществляем с помощью индикатора напряжения, предварительно проверив его рабочеспособность на розетке где ток присутствует. Поочередно касаемся индикатором напряжения сначала одного провода, затем другого.

Убедившись в отсутствии напряжения, приступаем к подключению розетки.

Откручиваем клеммные винты. С верхнего торца розетки розетки имеются отверстия для подключения проводов. По два на каждом контакте. Клеммный винт приводит в движения прижимную пластину, которая фиксирует провод в зажиме.

Подготавливаем провода. С помощью ножа, снимем необходимое количество изоляции. Как правило, средняя глубина контакта составляет не более 7 мм.

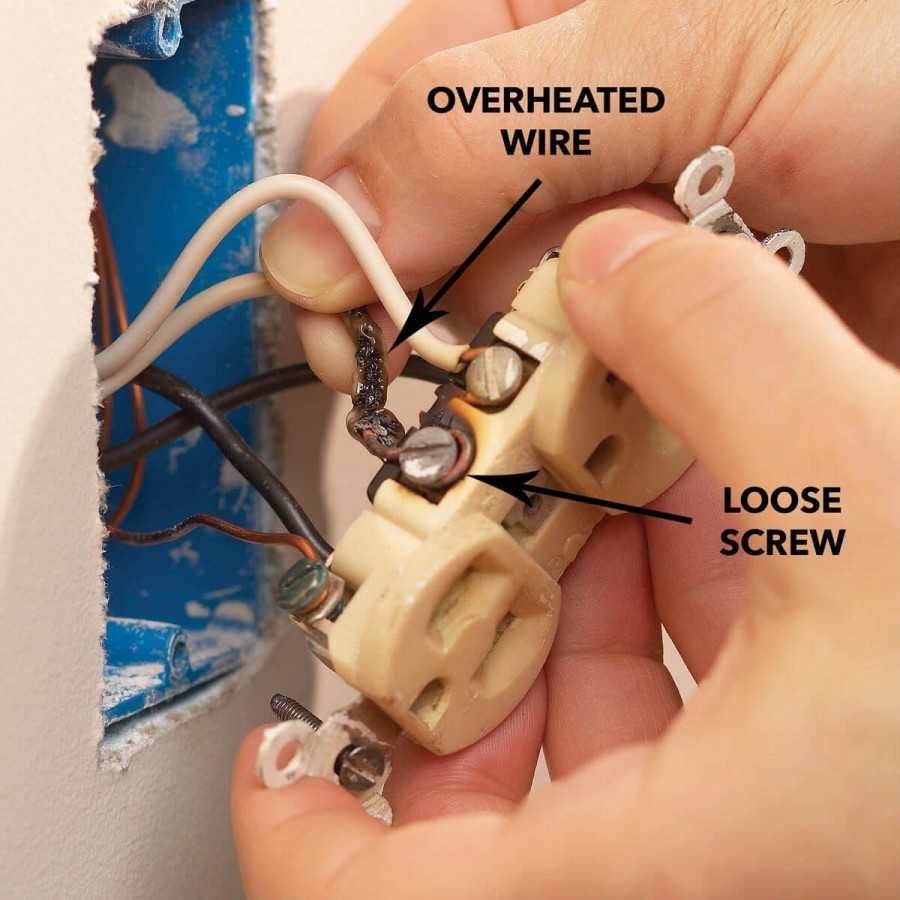

Вставляем провод в контакт. Голая часть провода не должна на много выглядывать из контакта, 2-3 мм будет самое то. Фиксируем провод с помощью клеммного винта. Проверяем насколько хорошо провод зажался в контакте, немного тянем провод на себя, качаем влево в право. Если провод остался не подвижен контакт хороший.

Зачищаем второй провод и так же вставляем его в контакт, затягиваем, проверяем.

Если в подрозетнике имеется провод заземления, подключаем его в средний контакт.

Как определить, есть ли в вашей розетке заземление? Ну во первых в розетке должно быть три провода. В новых домах этот провод должен быть желтого цвета, с зеленой полосой. Если же все провода одинакового цвета, то определить, есть ли у вас провод заземления можно только с помощью мегомметра. Индикатором напряжения находим фазный провод. Относительно него меряем два оставшихся. Как правило на земле показания должны быть меньше 220 вольт, а на нуле 220 и выше.

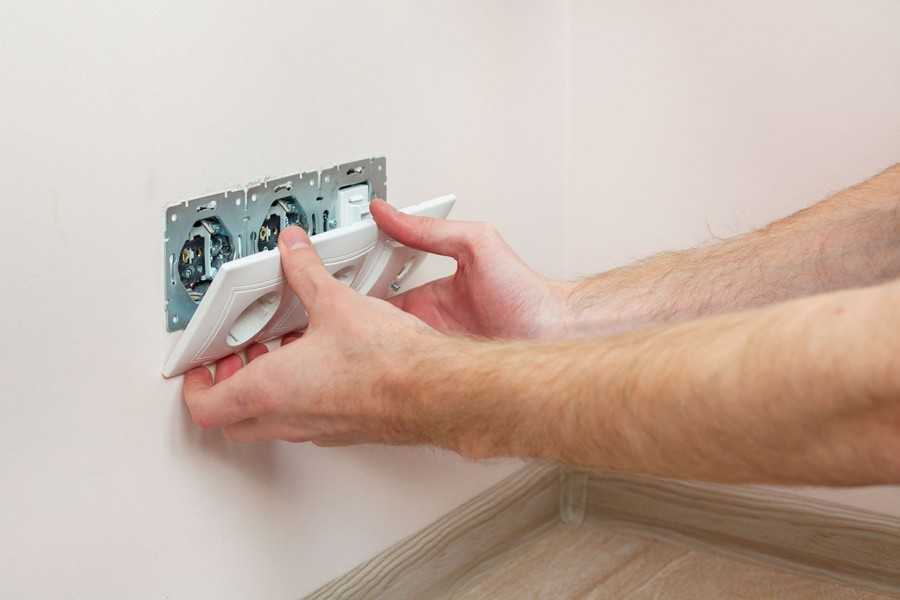

После подключения проводов устанавливаем механизм в подрозетник.

Выставляем розетку ровно по горизонтали и затягиваем распорные винты. Если механизм не фиксируется, а такое возможно, так как старые подрозетники (железные) изготавливались большего диаметра, чем требуется для новых розеток, то потребуется дополнительная установка нового подрозетника.

Монтаж установочного оборудования схемы розетки

Начнем с установки и подключения устройства защиты. В нашем примере эту функцию выполняет двухполюсный автоматический выключатель, он защищает цепь от возникновения перегрузок и токов короткого замыкания. Более подробно узнать о том, что представляют из себя автоматические выключатели, какие функции выполняют и каков их принцип действия можно в статье бытовые автоматические выключатели. Изучить детальную инструкцию по подключение двухполюсного автомата можно в статье как подключить двухполюсный автоматический выключатель.

Подготавливаем подходящие и отходящие провода. Применяемый нами провод трехжильный, имеет двойную изоляцию, которая состоит из общей наружной оболочки и внутренней, индивидуальной для каждой из жил,  с цветовым обозначением изоляционного слоя .

Снимаем наружную изоляцию. Пред нами три разноцветные жилы сверху и три снизу. У разных кабельных заводов окраска жил может несколько меняться, но основные цвета и оттенки остаются неизменными. В каждом трехжильном проводе присутствует синий оттенок и желтый или желто-зеленый.

Перед тем, как выполнить монтаж схемы необходимо определиться с расцветкой жил. Давайте посмотрим, какие цвета наиболее широко применяются в электрике для обозначений:

  • синий — ноль;
  • желтый или желтый с зеленой полосой — земля.
  • Жила оставшегося цвета будет фазой, в большинстве случаев ее окраска бывает белой или черной, реже красной, оранжевой или коричневой.

Для конкретно нашего примера, на подходящем к автомату (верхнем) проводе:

  • белый провод с синей полосой — будет нулевым;
  • белый провод с черной полосой — фазным;
  • желтый с зеленой полосой — земля.

На отходящем (нижнем) проводе:

  1. синий — ноль;
  2. белый — фаза;
  3. желтый с зеленой полосой — земля.

Желательно использовать провод одного кабельного завода, так вы гарантированно не запутайтесь в расцветке.

Отмеряем необходимую для подключения длину жил провода. Затем, снимаем по 1 сантиметру изоляционного слоя с каждой из жил.

Подключаем синюю и белую жилы к контактам автомата.

Для заземляющей жилы используем проходной контакт.

Аналогичным образом подключаются и нижние жилы, отходящего на распределительную коробку провода. Отмечу, что подключение жил должно быть симметрично, если сверху автомата ноль справа, то и снизу он должен быть справа, фаза сверху слева и снизу слева.

Подключение устройства защиты завершено.

Переходим к подключению розетки с заземлением. Снимаем наружную изоляцию провода.

Далее, снимаем по 1 сантиметру изоляционного слоя с каждой жилы.

Подключаем жилы проводов к контактам механизма розетки. Белая и синяя жилы подсоединяются в силовые контакты розетки, а желтую жилу с зеленой полосой сажаем в контакт заземления.

Подключение розетки с заземлением выполнено. Теперь, устанавливаем механизм розетки в подрозетник.

Подробнее о том как выполнить установку других элементов электропроводки (розеток с заземлением и без, двойных выключателей, в том числе и с подсветкой, люстры, светильника, вытяжного вентилятора ванной комнаты), вы можете посмотреть здесь.

Переходим к следующему этапу.

Достоинства

Как и все приборы, USB–розетка имеет свои достоинства, и к ним можно отнести:

  • Современный дизайн и многообразие вариантов исполнения.
  • Простота подключения розетки и эксплуатации.
  • Безопасность. Если рядом отсутствует розетка на 220 В, то таким прибором может пользоваться даже человек с ограниченными возможностями или ребенок.
  • Возможность заряжать несколько устройств одновременно.
  • Не надо постоянно искать зарядное устройство. Оно всегда под рукой и готово к работе;
  • Скорость зарядки.

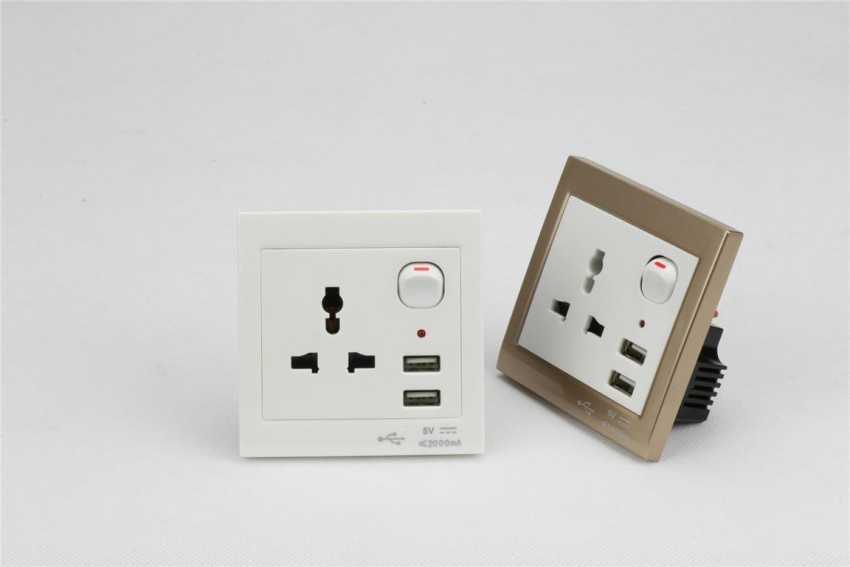

На рисунке внизу показан еще один из вариантов исполнения USB-розетки из линейки Celiane от Legrand:

Основным препятствием к массовому внедрению является высокая стоимость продукции. Однако, очевидные удобства компенсируют этот недостаток.

При выборе следует обращать внимание не только на цену, но и на производителя. Основными брендами на нашем рынке являются такие компании как Легранд, Livolo, Эра, Шнайдер

Отличие заключается в использованных материалах и конструктивных особенностях. При этом эти марки чаще всего подделывают недобросовестные производители. Поэтому обращайте на качество самого изделия. Оно не должно иметь перекосов, при изготовлении используется качественный пластик с равномерной окраской.

Материалы по теме:

  • Как сделать USB вентилятор из подручных средств
  • Какие розетки за границей
  • Для чего нужно УЗМ-51М и как его подключить

Опубликовано:
25.03.2020
Обновлено: 25.03.2020

Необходимость USB розеток

В первую очередь для удобства. В этом плане вы будете приятно удивлены, что виды розеток с USB-портами отличаются не только их количеством

Это в первую очередь, дальше стоит обращать внимание на напряжение, которое может передать такая вот розетка. Некоторые модели не могут выдать на выходе больше одного ампера

Для многих современных устройств такого будет недостаточно.

Делясь личным опытом скажу, что постепенный уход в необходимости таскать за собой блоки питания для своей техники, позитивно сказался на не очень заметных, но приятных аспектах жизни. Все потому, что намного проще найти USB-провод, чем блок питания к нему.

Вы можете ложиться спать, и хотите поставить телефон на зарядку. При этом у вас есть планшет, да и жена тоже не против зарядить телефон ночью. Накладываете на это еще два настольных светильника, которые стоят возле кровати, и уже оказывается, что для всего розеток не хватает.

При этом в розетке, да и возле нее, не будут постоянно торчать и валяться блок питания. Лет десять назад они бы не казались большими, но сейчас, когда телефоны и телевизоры все тоньше, человека тянет к минимализму.

Особенности розеток: их конструкции и предназначения

Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.

Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:

Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.

Устройство

Внутри USB-розетка имеет модуль преобразователя напряжения 220 В на 5 В постоянного тока и плату с ЮСБ-портом. Модуль может иметь два выхода на разные токи заряда. Однако, некоторые производители выходы для заряда девайсов объединяют.

В результате время заряда при одновременном подключении двух устройств увеличивается. Это относится к приборам с USB–зарядкой китайского производства. Часто на рынке можно встретить подделку европейских производителей Legrand, например, популярной серии Valena или продукции «Шнайдер электрик»

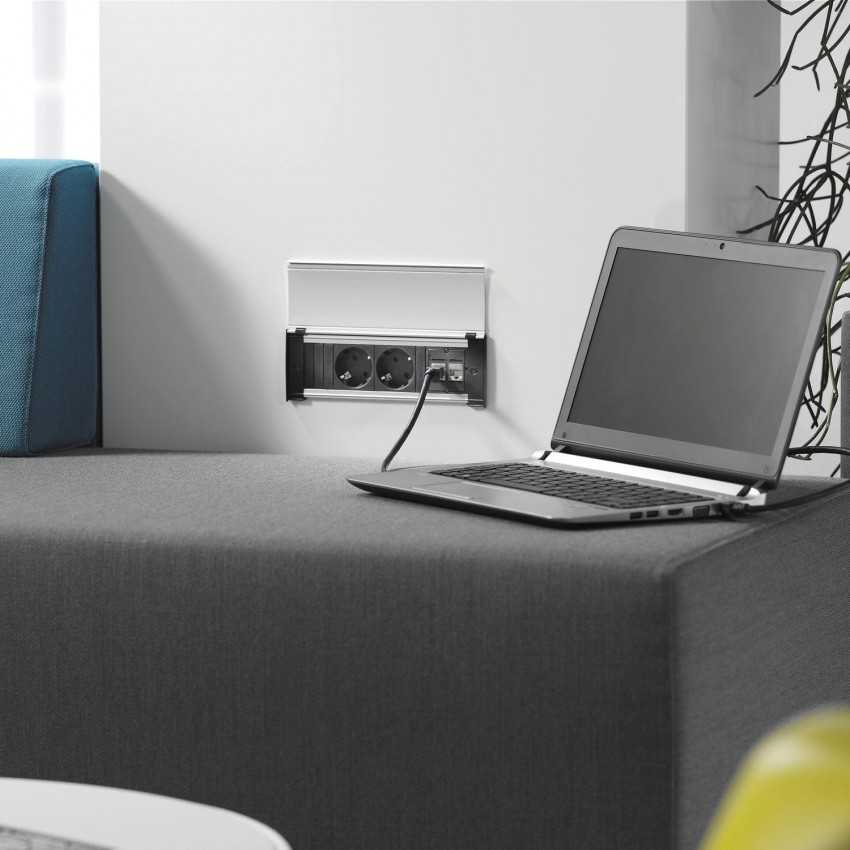

Приобретая USB-розетку, следует обращать внимание на качество товара. В продаже можно найти совмещенные блоки розеток с разъемами USB

Что удобно в эксплуатации. Можно подключить телевизор, и одновременно заряжать часы или смартфон в одном месте.

Сейчас устройствами для зарядки носимых девайсов стали комплектовать электротранспорт. Например, новые поезда метрополитена имеют юсб разъемы на стене вагона, в некоторых городах их монтируют на остановках общественного транспорта. Как показано на рисунке снизу.

А в гостиницах или организациях это становится нормой. Что очень удобно, не надо с собой носить зарядное устройство и беспокоиться, что смартфон разрядится в неподходящее время. Достаточно с собой иметь USB-провод.

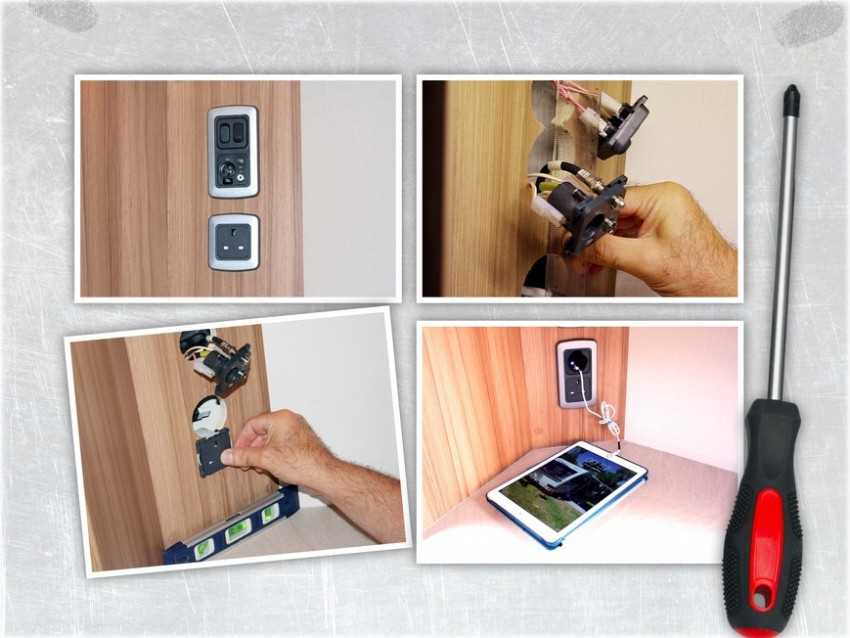

Пошаговая инструкция как подключить розетку

Подключение всех видов розеток происходит практически по одной общей схеме. Первое, что необходимо сделать это отключить питание на электрощите. Обязательно убедитесь или отсутствует ток в устройстве индикатором или просто включив любой электроприбор.

Далее можно приступать к демонтажу ненужной розетки, снимается крышка вместе с гнездом, отсоединяются провода от старой сердцевины. Подрозетник следует очистить от мусора и освободить провода, при неимении подрозетника советуем приобрести новый.

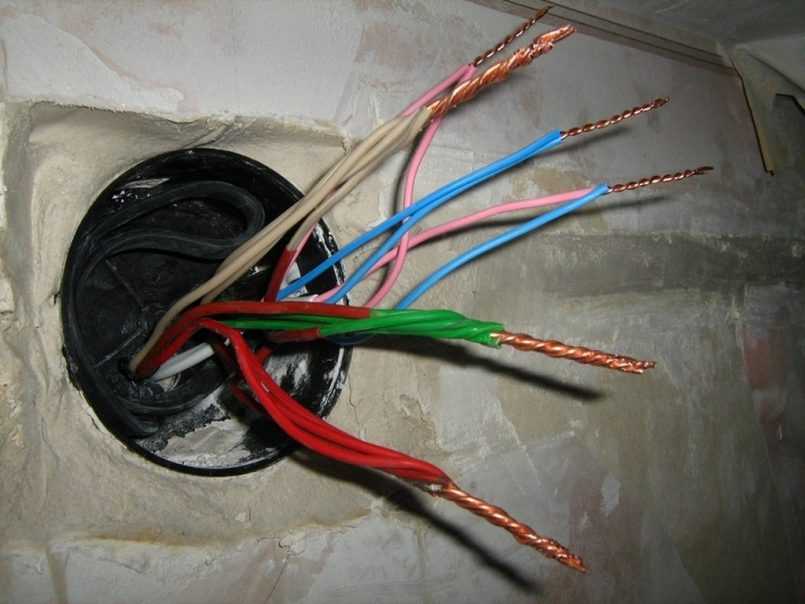

Подключение проводов к розетке своими руками дальше не составит труда, главное аккуратно подойти к процессу. Перед непосредственным подключением провода подготавливаются, оставляем примерно до 10 см кабеля, предварительно сняв защитную оплетку и зачистив концы до 2 см. Присоедините кабеля к подготовленной рабочей розетке.

Нюансы и заключение

Иногда, чтобы подключить прибор, хватает 4-х контактной розетки, без «земли». Но в таких случаях не стоит избегать заземления металлических частей электрических приборов. Тем более, действующие нормы и правила обязывают делать заземление.

Кроме этого, учитывайте, что вилка и розетка работают, если есть пропуск или остановка номинальных токов после соединения. Их контакты не предназначены для разрыва проходящей нагрузки – иначе возникает дуга, которая принесет неприятные последствия. Эти функции выполняют автоматические выключатели – за их исправностью нужно следить постоянно.
