Монтаж проводки по потолку своими руками

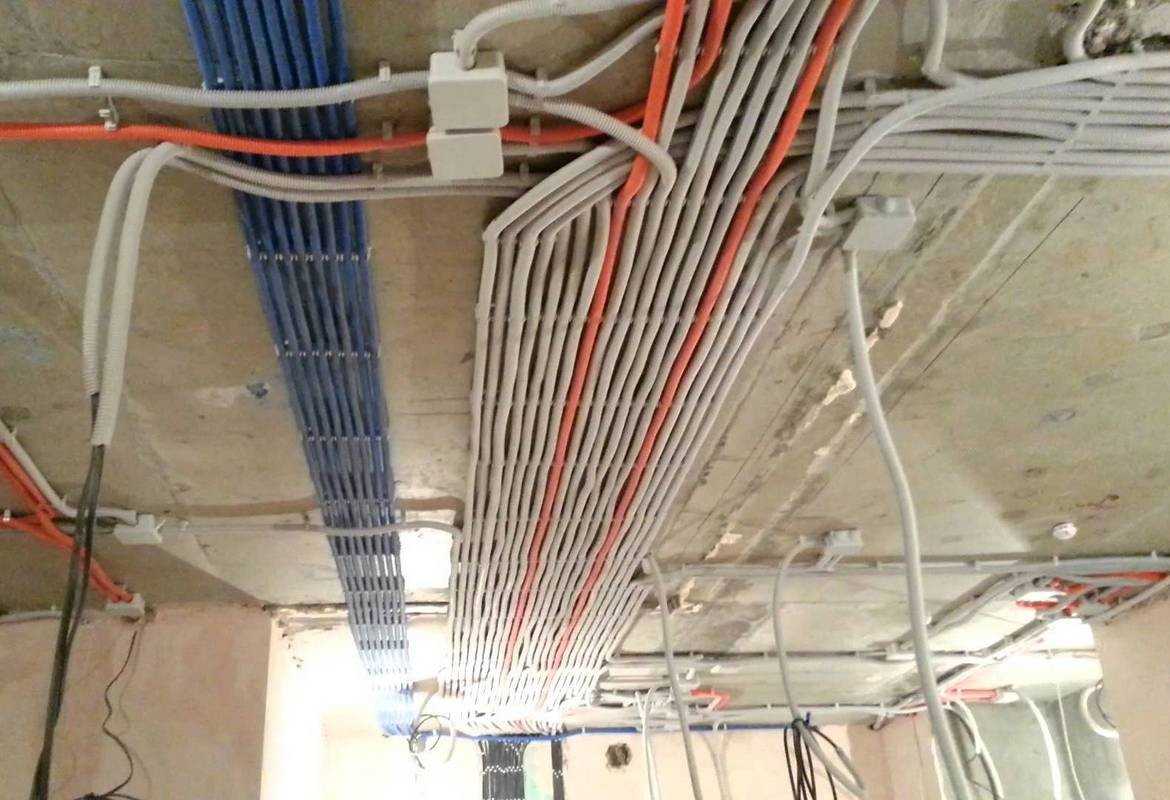

Электропроводка по потолку

В каких случаях электрики рекомендуют делать монтаж проводки по верху и никак иначе? Здесь могут сойтись несколько условий.

если вы планируете монтаж натяжных или гипсокартонных потолков

Именно благодаря натяжным потолкам, можно удачно скрыть все гофры и кабеля, которые будут проходить по верху.

При использовании гипсокартона, вовсе не обязательно применять его на всю площадь. Можно все сделать локально, на отдельных участках, по периметру определенных помещений.

Смастерить что-то наподобие коробов, куда будут размещены точечные светильники.

у вас уже залита готовая стяжка и вас она устраивает

Если она качественная, то и нет никаких оснований и смысла перезаливать новую, тратить на это дополнительные деньги. Ваш выбор по проводке здесь будет обращен наверх, а не вниз.

вы не хотите менять уже существующее напольное покрытие

Особенно, если речь идет об эксклюзивном покрытии, каком-нибудь красивом художественном паркете. Вам конечно необходим ремонт, но старые полы в квартире при этом нужно оставить не тронутыми.

Во всех этих случаях разумным решением будет провести электрику именно по потолку.

Советы для прокладывания проводки по потолку в квартире

Перед установкой натяжных потолков важно уделить особое внимание прокладке проводов. Следует заранее составить полный план электрической схемы. Обязательно нужно учесть все правила пожарной безопасности

Обязательно нужно учесть все правила пожарной безопасности.

Ни в коем случае нельзя пренебрегать правилами безопасности в эстетических целях. Если по правилам необходимо соблюсти расстояние в 15 см между плоскостью натяжных полотен и базовым перекрытием, то полотна нужно установить именно на этом расстоянии, но никак не меньшем. Провода обычно разводят с некоторым запасом.

Советы по установке потолков и проводки:

Следует обратить внимание на то, чтобы гофра не провисала

Чтобы избежать ненужного провисания, необходимо позаботиться об установке специальных креплений для проводки, например, клипсы из пластика или дюбель, который фиксирует кабель.
Кабели следует устанавливать в соответствии с конкретным типом светильников.
Важно, чтобы мощность светильников была подобрана правильно, иначе пленка может расплавиться.
В качестве осветительных приборов на натяжных потолках лучше всего использовать светодиодные ленты
Их установка очень проста, а использование безопасно.
Прокладывая проводку, важно проследить за тем, чтобы провода не пересекались.
Если между проводами есть пересечение, их следует дополнительно защитить, чтобы предотвратить короткое замыкание.. Современные квартиры все чаще оснащают натяжными потолками

Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично. Поэтому перед монтажом потолка важно правильно установить проводку

Современные квартиры все чаще оснащают натяжными потолками. Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку

Разводка по полу

Проводка по полу укладывается во время черновой отделки помещения при ремонтных работах, либо в новых постройках.

Это скрытая проводка, не требующая штробления. Кабели в трубах укладываются в стяжку, что считается надежнее прокладки по стенам.

Другой вариант – расположение кабеля по полу под деревянным покрытием. Но этот вариант хуже, особенно в частных домах, где могут быть мыши или другие грызуны, в этом случае лучше используйте металлические трубы или металлорукав.

При выполнении монтажа электропроводки по полу, должны соблюдаться следующие условия:

  • для обеспечения сменяемости кабеля, прокладка осуществляется в ПВХ-гофре или других видах труб из металла, ПВХ, заполнение труб при этом не должно превышать 40%;
  • трасса монтируется без крутых поворотов, длина каждой линии не превышает 20 м;
  • если проводка осуществляется по полу из деревянного покрытия, её не пропускают поверх лаг, а крепят в специально сделанных отверстиях, обработанных средствами, предотвращающими возгорание;
  • при монтаже на бетоне, толщина стяжки сверху гофры должна быть более 3 см;
  • соединение проводов запрещено выполнять в виде скруток, концы кабеля выводят в соединительные коробки.
  • соединения в коробках недоступных к обслуживанию должно быть выполнено сваркой, пайкой или опрессовкой (ГОСТ Р 50571.5.52-2011, п. 526.3)

Плюсы

Электрическая проводка в стяжке проста в исполнении и не требует специальной квалификации. Самый трудный момент – это затяжка кабеля в трубу. И если вы будете делать распредкоробки в стяжке, то они будут необслуживаемыми, поэтому необходимо предусмотреть возможность выполнить соединения одним из описанных выше способов.

Данный способ позволяет:

  • избежать штробления стен;
  • исключить случайное повреждение электропроводки при ремонтных работах, подвешивании картин, полок и прочего;
  • сэкономить на объеме кабеля, в сравнении с прокладкой по стенам;
  • потратить меньше времени и финансов на работу, так как не нужно штробить стены или наносить толстый слой штукатурки.

Минусы

Отрицательными сторонами монтажа проводки по полу являются следующие моменты:

  • При обрыве цепи возникает сложность в нахождении проблемной зоны под полом, поэтому приходится полностью вытаскивать кабель из аварийного участка и заменять его новым проводником. При этом учтите что зачастую это сделать затруднительно.
  • Увеличиваются денежные траты на закупку гофры или трубы, так как монтаж без них в этом случае недопустим.
  • Несоответствующие нормам пожарной безопасности гофра и кабель может стать причиной преждевременного выхода из строя питающей сети.

Плюсы и минусы

Главным достоинством размещения электропроводки за натяжным потолком является ее незаметность. Не нужно штробить плиты, либо придумывать другие способы скрыть ненавистные провода, ведь полотно надежно спрячет все огрехи отделки.

При этом на прокладку кабеля без штробления придется потратить гораздо меньше сил, времени, и материалов.

Правда, верным решением будет провести свет по всем правилам, соединяя провода под прямым углом. Такое расположение кабелей делается для того, чтобы при ремонте можно было легко определить их местонахождение, во избежание случайного повреждения.

Испортить проводку, не повредив при этом натяжное полотно — невозможно. Если же потребуется ремонт, то ПВХ-пленку придется снимать, и провода окажутся на виду. Поэтому не имеет большого значения, как будет сделана разводка кабелей.

Это интересно: Как провести электропроводку в квартире без штробления стен: познаем все нюансы

Особенности электромонтажных работ

Прежде чем рассказать о прокладке проводки под гипсокартоном, обратимся к ПУЭ, что в нём об этом сказано? В пункте 2.1.4 (Глава 2.1 ПУЭ) даны определения скрытой и открытой проводки:

  1. Открытая электропроводка — проложенная по поверхности стен, потолков, по фермам и другим строительным элементам зданий и сооружений, по опорам и т.п…
  2. Скрытая электропроводка — проложенная внутри конструктивных элементов зданий и сооружений (в стенах, полах, фундаментах, перекрытиях), а также по перекрытиям в подготовке пола, непосредственно под съемным полом и т. п.

При скрытой электропроводке применяются следующие способы прокладки проводов и кабелей: в трубах, гибких металлических рукавах, коробах, замкнутых каналах и пустотах строительных конструкций.

В нашем случае если мы прокладываем кабель по потолку или по стене, который мы зашьем гипсокартоном, то и выделим из этого пункта следующее: «…проложенная внутри конструктивных элементов зданий и сооружений…» и «…пустотах строительных конструкций …». Отсюда делаем вывод, что такая проводка является скрытой.

Одним из основных пунктов ПУЭ который описывает правила прокладки проводки под гипсокартонном это п. 7.1.38:

«7.1.38. Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять:

  • за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах;
  • за потолками и в перегородках из негорючих материалов* — в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.»

Гипсокартон является негорючим материалом, не распространяет горение, но не обладает локализационной способностью, пример проверки горючести вы можете посмотреть на следующем видео:

Если черновой потолок оштукатурен или это бетонная плита – то проводку можно прокладывать непосредственно по нему, а если потолок выполнен из сгораемого материала, например дерева, то обязательна прокладка в сплошных металлических трубах (не металлических гофрах или металлорукавах, так как они не обладают локализационной способностью. Или в ПВХ-трубах или открыто при условии, что расстояние в свету от кабеля с оболочкой из сгораемых материалов до сгораемой конструкции будет не меньше 10 мм (ПУЭ 2.1.37.).

В результате проводка под гипсокартоном должна быть проложена в гофрированных трубах – этот способ подходит для всех перечисленных случаях и более того выполняется требования сменяемости проводки приведенное в ПУЭ п. 7.1.37. Кабель используйте ВВГнг-LS – по ПУЭ он классифицируется как кабель с оболочкой из несгораемых или трудносгораемых материалов. Тогда согласно табл 2.1.3 ПУЭ – его можно прокладывать по любым поверхностям непосредственно.

К сведению, согласно техническим характеристикам продукции большинства производителей ПВХ-гофротрубы – она не поддерживает горение при проверке раскаленной до 650 градусов Цельсия проволокой.

Соединения выполнять в распределительных коробках, но согласно ПУЭ п. 2.1.23 – соединения должны быть доступны для обслуживания и ремонта. Если мы зашьем стены или потолок гипсокартоном – они станут не доступны. В этом случае можно делать соединения с помощью сварки или опрессовки. Согласно ГОСТ 50571.5.52-2011 п. 526.3, разрешается делать такие соединения недоступными для периодического осмотра и ремонта.

Проблема, с которой могут столкнуться электрики-новички – протягивание кабеля через гофру. Рекомендуем сразу же просмотреть видео пример, в котором предоставлена простейшая технология протягивания провода через гофрированную трубу:

Хитрость электриков

Организация освещения (модернизация потолочной проводки)

Установка подвесных потолков позволяет по-новому организовать освещение комнаты. Вы можете вместо люстры установить точечные плафоны, экономя место по высоте. В таком случае, подводящие кабели должны иметь вертикальные ответвления напротив мест установки светоточек.

Если вы планируете сверление отверстий в гипсокартоне — провода следует временно приподнять, а затем достать из образовавшихся отверстий для светоточек.

Сначала рисуется план размещения источников света, затем на несущем потолке отмечается их проекция. При разметке, начинающие мастера часто переворачивают план на потолок (на 180°). В результате получается зеркальная разметка. Не забывайте об этом! План должен лежать на полу (на столе), и разметка на потолке переносится без виртуального разворота.

Силовые кабели (220 вольт) обязательно крепятся к основному потолку, они не должны провисать до гипсокартона. А вот размещение низковольтных блоков питания (так называемых драйверов), допускается прямо на подвесном потолке. Для современных светодиодных ламп это нормальное решение.

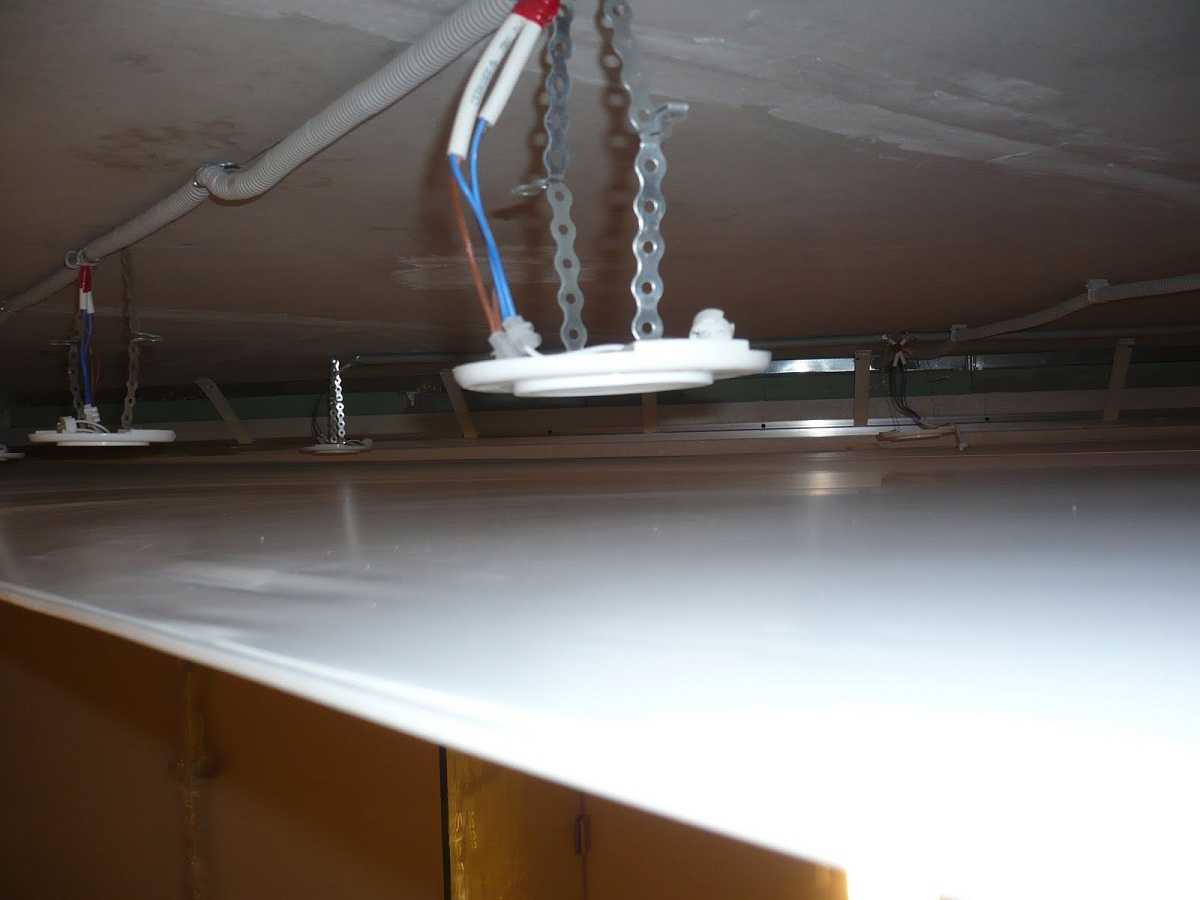

Монтаж проводки для подвесной люстры, под натяжным потолком потребует установки жесткого крепления. Подвес на крюк в данном случае невозможен — даже небольшие колебания светильника деформируют натяжной потолок.

На несущую поверхность крепится жесткая плоскость (например, влагостойкая фанера). В ней предусматривается отверстие для электропроводки.

Перед установкой натяжного потолка, провод фиксируется над отверстием таким образом, чтобы его можно было легко вывести наружу. Натягивается подвесной потолок, отмеряется местоположение отверстия, проделывается аккуратная дырка. Выводится провод, и прикручивается люстра.

Вообще, при организации проводки над подвесным потолком, всегда есть смысл оставить несколько резервных линий. Разумеется, это актуально лишь в случаях, когда к межпотолочному пространству есть доступ. Например, один край подвесного потолка заканчивается не у вертикальной стены, а в нише антресоли.

Кстати, в коридорах, довольно часто ставится несколько антресолей. Организовав доступ в межпотолочное пространство с двух сторон, вы обеспечите неограниченные возможности для модернизации проводки. Разумеется, о натяжных потолках речь не идет — только гипсокартон или потолочные панели.

Правда придется несколько отступить от правил: новая проводка (обязательно в гофре) будет укладываться на фальшпотолок.

Требования к монтажу в зависимости от типа прокладки

Правильный монтаж предполагает не только соблюдение общих правил: для каждого вида прокладки электросети в квартире разработаны специальные требования.

Открытая прокладка

Самым простым способом является открытая прокладка. Смотрится, конечно, не совсем красиво, но зато не надо под провода штробить стены. В квартире такой метод представить трудно, а вот в подсобных помещениях загородных домов такая картина – не редкость. Но даже для такого примитивного способа прокладки существуют свои требования:

  • Для выполнения электропроводки открытым способом применяются плоские провода АПРВ, АПР или АППВ. Если стены помещения горючие (например, выполненные из дерева), между проводами и основанием прокладываются асбестовые листы толщиной не менее 3 мм. Расстояние от провода до края листа – свыше 5 мм. Асбестовую прокладку крепят к стене гвоздями с шагом от 200 до 250 мм в шахматном порядке. Для нескольких групп проводов допускается использование одной общей прокладки из асбеста (расстояние между смежными проводами должно быть 5 или более мм).
  • К стене провод крепится жестяной полоской через картонную прокладку. Причем для этой цели используется специальный картон-электроизолятор. Ширина и длина прокладки должны превышать аналогичные размеры жестяной скобы на несколько миллиметров. Провод должен обхватываться крепежным элементом достаточно плотно.
  • Внутри соединительной коробки нельзя допускать соприкосновения изолированных концов проводов.
  • Перед вводом в коробку провода прикрепляются к стене. Расстояние от корпуса коробки до элемента крепления – 50 мм.

Розетки и выключатели при проводке открытым способом монтируются на специальных подрозетниках: пластиковых или деревянных. Их диаметр превышает аналогичный размер розеток на 8 – 10 миллиметров.

Закрытого типа

Самый безопасный способ прокладки внутренней электросети – закрытый. Провода в этом случае находятся внутри негорючего материала. Они недосягаемы для случайных механических повреждений, не окисляется и не угрожает квартире пожаром.

Электропроводка скрытого типа в квартире

  • Если стены дома возведены из дерева, то закрытая проводка, как и открытая, выполняется по асбестовым листам. Эти требования не действуют, если дом построен из кирпича или железобетона.
  • Не допускается пересечение плоских проводов. Если это неизбежно, место пересечения следует усилить изоляционной лентой (3 – 4 слоя на каждый провод).
  • В штробах провода закрепляются при помощи алебастра. Часто используют специальные пластиковые хомутики. При закрытой проводке не допустимо использование гвоздей в качестве крепежных элементов.
  • Ответвления и соединения проводов выполняются методами сварки, опрессовки либо пайки. Можно данные операции произвести при помощи специальных зажимов в пространстве ответвительных коробок.
  • Если стены в квартире обшиты гипсокартоном, электропроводка отлично размещается под его слоем и не требует штробления канавок в основании. В гипсокартонных листах сверлятся несколько отверстий довольно большого диаметра – от 30 до 40 мм по направлению трассы проводки. Через эти отверстия можно протолкнуть проволочную петлю, при помощи которой и протягиваются провода в нужном направлении. Однако это актуально только тогда, когда замена проводки производится в уже отделанном помещении. Если гипсокартон еще не смонтирован, проще сначала выполнить разводку электросети, а потом обшивать стены.

Комбинированный метод

Прокладка электропроводов внутренней сети в квартире может осуществляться и комбинированным способом с использованием кабель-каналов. Такой метод – нечто среднее между открытым и закрытым типами монтажа проводки. Кабельный канал может быть изготовлен из негорючего пластика, алюминиевого сплава или оцинкованной стали. Монтируется он легко, но в этом деле присутствуют некоторые требования,нарушив которые, можно обречь себя на бесконечные переделки:

Первым делом надо правильно выбрать тип короба. В продаже есть несколько вариантов исполнения кабельных каналов. Это и настенные модели, напольные плинтусы, модификации потолочного типа и пр. Самым распространенным (и самым практичным) вариантом является настенный кабель-канал, изготовленный из пластика.

Устройство скрытой проводки

Скрытая проводка может быть выполнена двумя методами. Первый, классический вариант — размещение кабелей и элементов сети внутри штроб или под обшивкой. Второй вариант, набирающий популярность в последнее время, — использование специальных труб и кабель-каналов. Фактически провода спрятаны от глаз, но расположены не внутри стены.

Однозначно назвать проводку скрытой можно лишь в первом случае, когда кабель спрятан внутри строительных конструкций. К последним относятся перегородки, различные перекрытия, пол, стены и потолок. В большинстве случаев данный вариант подразумевает проделывание специальных штроб. Для их изготовления используют штроборез или болгарку, однако можно обойтись перфоратором или скарпелем с молотком. Те самые трубы и каналы из второго метода должны присутствовать и в первом: их закладывают в штробы, чтобы повысить защиту проводов.

Укладка проводов в штробах

Крепление кабель-каналов к поверхности стен и потолка с последующим размещением внутри проводов является скорее методом организации открытой электропроводки.

Особенности электромонтажа под натяжным ПВХ-полотном

Проводка, смонтированная под потолочной виниловой облицовкой, скрыта от обзора, что в плане декоративности является несомненным достоинством. Однако, у этого фактора есть и обратная сторона – электропроводка под натяжным потолком после монтажа полотна становится недоступной для коррекции или текущего ремонта. Кроме того, в непосредственной близости от проводов будет находиться ПВХ-оболочка, физические и художественные характеристики которой не должны от этого страдать. Поэтому прокладка и соединение кабелей должны выполняться качественно, с учётом ряда правил и нюансов:

  • система должна быть выведена на отдельный автоматический выключатель распределительного щита;
  • в целях пожаробезопасности электропроводка на потолке должна располагаться в защитных чехлах или гильзах, что защитит её от возможного затопления сверху, а виниловую плёнку натяжного потолка — от нагрева изнутри горячими проводами;
  • распределительные коробки системы освещения желательно располагать в доступных местах, не под полотном;
  • шаг крепёжных хомутов должен исключить провисание проводки и её контакт с ПВХ-оболочкой;
  • количество соединений проводов необходимо свести к минимуму, а использование кабелей с разнородными материалами проводящих жил – исключить;
  • скрутки проводов должны быть заменены спайками или клеммными соединениями;
  • багет потолочного крепления не пригоден для натяжных потолков с системой освещения, так как расстояние от полотна до потолочной поверхности при его использовании минимально – до 1 см.

Ошибки при разводке проводки по потолку

При установке натяжных потолков многие не задумываются о качестве проводки, хотя на это стоит обратить особое внимание. От исправности проводки зависит не только бесперебойная подача электричества, но и безопасность жильцов дома

Порой простая ошибка может привести к поломке всей системы.

При установке натяжных потолков многие мастера не обращают внимание, пересекаются ли монтажный профиль и распределительная коробка, расположенная на стене. Выполнять покрытие потолка следует только при помощи специального профессионального оборудования

На это особенно стоит обратить внимание, устанавливая детектор скрытой проводки.

Ошибки при установке натяжных потолков:

Если мастер предварительно не проверил потолок на наличие проводов, которые скрыты, он может просто повредить уже установленную проводку.
Многие не выполняют правил установки проводки

Кабели в разводке нужно обязательно укладывать в специальные гофрированные трубы, изготовленные из пластика.
При установке потолков важно продумать возможность поломки проводки и ее починки. Чтобы ремонт был удобен, важно, чтобы можно было снять часть полотка, а не весь потолок.

Чтобы избежать ошибок, необходимо тщательно изучить правила установки натяжных потолков

Перед установкой потолков важно обратить внимание на то, где будут расположены все осветительные приборы и устройства, подключаемые к электросети. Предварительный план позволит избежать ошибок, часто совершаемых во время укладывания проводов
